TS 350 E - Motosierra HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Motocortadora de disco diamantado para corte de materiales de construcción
Marca	Husqvarna
Modelo	TS 350 E
Uso	Corte de mármol, piedra, granito, ladrillo, cemento, arenisca, azulejo, cerámica
Diámetro del disco	300 mm o 350 mm (agujero 25,4 mm)
Velocidad de rotación del disco	2800 rpm
Potencia del motor	2,2 kW (230 V), 2,9 kW (400 V), 1,5 kW (115 V)
Tensión de alimentación	230 V (monofásico), 400 V (trifásico) o 115 V (monofásico) según versión
Intensidad nominal	10 A (230 V), 11,5 A (400 V), 20 A (115 V)
Dimensiones (L x A x H)	1130 x 630 x 1300 mm (sobre patas); 1130 x 630 x 700 mm (banco)
Peso total	Aproximadamente 92 kg (chasis 56 kg, cabeza 36 kg)
Profundidad de corte a 90°	100 mm (disco 350) / 75 mm (disco 300)
Protección eléctrica	IP 54
Refrigeración	Riego por bomba de agua integrada (13 W, caudal 8 l/min)
Capacidad del depósito de agua	40 litros mínimo
Nivel de potencia sonora garantizado	112 dB(A)
Nivel de vibración (mango)	2,7 m/s²
Funciones de corte	Corte recto y en bisel (0 a 45° izquierda y derecha), ajuste de profundidad
Seguridad	Interruptor de falta de tensión, cubierta del disco, requiere interruptor diferencial 30 mA
Mantenimiento	Vaciado regular del depósito, limpieza de las superficies de deslizamiento, almacenamiento fuera del alcance de los niños
Garantía	12 meses (piezas defectuosas, excepto desgaste)

Preguntas frecuentes - TS 350 E HUSQVARNA

¿Cómo cambiar el disco de corte en la TS 350 E?

Desconecte primero el aparato. Retire los dos volantes (A) y luego la cubierta de protección (B). La tuerca de fijación tiene rosca a la izquierda. Quite la brida de fijación, coloque el disco respetando el sentido de rotación (flecha), limpie las superficies de apoyo, apriete la tuerca y bloquéela. Vuelva a colocar la cubierta y los volantes. Utilice únicamente discos diamantados con agua de 300 o 350 mm.

¿Qué tipo de disco usar con la TS 350 E?

Utilice exclusivamente discos diamantados con agua de diámetro 300 mm o 350 mm, con agujero 25,4 mm. Está prohibido el uso de hojas de sierra o discos abrasivos.

¿Cómo ajustar la profundidad de corte?

Afloje la empuñadura de bloqueo (6), use la palanca de elevación (5) para ajustar la altura de corte, luego vuelva a apretar la empuñadura.

¿Cuáles son las precauciones eléctricas para conectar la TS 350 E?

El aparato debe conectarse a una red equipada con un interruptor diferencial residual de 30 mA con conexión a tierra. Verifique que la tensión corresponda a la de la placa de características. Use cables prolongadores de sección adecuada (3x2,5 mm² hasta 50 m para 230 V, etc.).

¿Qué hacer si la máquina no arranca?

Verifique la conexión y el estado del cable de alimentación. Asegúrese de la presencia de tensión en la red (interruptor, toma). Si el problema persiste, el interruptor o el motor pueden estar defectuosos; contacte a un electricista o al servicio postventa.

¿Cómo mantener el depósito de agua y la bomba?

Vacíe frecuentemente el depósito para eliminar el lodo de corte, de lo contrario la bomba puede obstruirse. Limpie el depósito con abundante agua. Si la bomba no suministra agua, verifique que no haya burbujas de aire o bloqueo del impulsor desatornillando el filtro y limpiándolo.

¿Qué protecciones de seguridad usar durante el uso?

Use obligatoriamente casco antirruido, gafas de protección, guantes y calzado de seguridad. El nivel sonoro puede superar los 85 dB(A); use protecciones auditivas adecuadas.

¿Cómo realizar un corte en bisel?

La guía de corte reversible permite cortes de 0 a 45° hacia la izquierda o la derecha. Desbloquee la guía, inclínela al ángulo deseado, luego realice el corte. Para un ajuste preciso, use los tornillos de tope (E) y contratuerca.

¿Dónde encontrar el número de serie de la máquina?

El número de serie figura en la placa de características colocada en la máquina. Es indispensable para pedir piezas de repuesto o activar la garantía.

¿Cuál es el procedimiento de vaciado del depósito de agua?

Pare el motor y desconecte el aparato. Retire el tapón de vaciado (8) para evacuar el agua y el lodo. Enjuague el depósito con abundante agua antes de llenarlo de nuevo.

MANUAL DE USUARIO TS 350 E HUSQVARNA

ES - Información Ecológica

El símbolo en el producto o en su envase indica que no se puede tratar este producto como desperdicio doméstico. Deberá por lo tanto depositarse en el punto de recogida aplicable para el reciclado de equipos eléctricos y electrónicos. Asegúrese de eliminar este producto correctamente, ayudará así a evitar consecuencias potenciales negativas para el medio ambiente y la salud humana, que podrían de lo contrario ocurrir con el manejo inapropiado de los residuos de este producto. Para obtener información más detallada sobre el reciclado de este producto, contacte con la oficina municipal local, con el servicio de eliminación de desperdicios domésticos o con la tienda donde compró el producto.

SE - Miljöinformation

ES - DECLARACIÓN CE DE CONFORMIDAD

Husqvarna AB, SE-433 81 Göteborg, Suecia, teléfono: [phone], declaramos que las Husqvarna TS 350 E a partir del número de serie del año 2010 en adelante (el año se indica claramente en la placa de identifi cación, seguido del número de serie), cumplen con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO:

• 2006/42/CE «relativa a máquinas» del 17 de mayo de 2006.
• 2004/108/CEE, "referente a compatibilidad electromagnética", del 15 de diciembre de 2004.
• 2006/95/CE del 12 de diciembre de 2006 relativa a equipos eléctricos.

Se han aplicado las siguientes normas: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-2:2006, EN 61000-3-11:2000, EN 12418/A1:2009.

Huskvarna, 29 de diciembre de 2009

Henric Andersson

Vicepresidente, jefe de la sección de cortadoras y maquinaria para la construcción

(Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.)

NL - EG-VERKLARING VAN OVEREENSTEMMING

Potencia, kW	2,2 kW(3 CV)	2,9 kW(4 CV)	1,5 kW(2 CV)
Tensión (±5%), V	230 (50 Hz)	400 (50 Hz)	115 (50 Hz)
Amperaje, A	10	11,5	20
Bomba	13 W,230 V	13 W,230 V	30 W,115 V
Velocidad motor,r.p.m.	2800
Velocidad de rotacióndel disco, r.p.m.	2800
Protección eléctrica	IP 54

Profundidad de corte (E) a 90°, mm	∅ 350 = 100
	∅ 300 = 75
Profundidad de corte (E) a 45°, mm	∅ 350 = 60
	∅ 300 = 40
Longitud de corte (L), mm	E = 15 - 650
	E = 50 - 600
Anchura útil (a la derecha) (l), mm	∅ 350 = 310
	∅ 300 = 300
Dimensiones (mm) L x l x h	1130 x 630 x 1300 (sobre patas)
	1130 x 630 x 700 (en banco)
Peso (segùn versiones), kg	±92	Chasis 56
		Cabezal 36
Refrigeración del disco	Riego en el cáter de disco
Capacidad mínima del depósito, l	40
Bomba de agua	13 W - débit : 8 l/mn.
Alimentación	230 V (H07-RNF 3 x 1,52 - Lg 3 m)
	400 V (H07-RNF 4 ou 5 x 1,52 - Lg 3 m)
	115 V (H07-RNF 3 x 2,52 - Lg 3 m)

Emisiones de ruido (vea la nota 1)
Nivel de potencia acústica medido dB(A)	111
Nivel de potencia acústica garantizado dB(A)	112
Niveles acústicos (vea la nota 2)
Nivel de presión acústica en el oído del usuario, dB(A)	106
Niveles de vibraciones, a_hv (vea la nota 3)
Mango, m/s ^2	2,7

Nota 1: Emisiones sonoras en el entorno medidas como potencia sonora ( L_WA ) según la norma EN 12418.
Nota 2: Nivel de presión sonora conforme a EN 12418. Los datos referidos del nivel de presión sonora tienen una dispersión estadística habitual (desviación típica) de 1,0 dB(A).
Nota 3: Nivel de vibración conforme a EN 12418. Los datos referidos del nivel de vibración poseen una dispersión estadística habitual (desviación típica) de 1 m/s ^2 .

Antes de abandonar nuestra fábrica, cada máquina pasa por una serie de controles durante los cuales se verifica todo minuciosamente.

El estricto cumplimiento de nuestras instrucciones garantizará a su máquina una gran longevidad, en condiciones normales de trabajo.

Los consejos de utilización y las piezas sueltas que figuran en este documento se indican a título de información y no de compromiso. No se concederá ninguna garantía en caso de errores u omisiones o por daños relativos al suministro, el diseño o la utilización de la máquina. Nos reservamos el derecho de efectuar, sin previo aviso, cualquier modificación técnica con objeto de aumentar la calidad de nuestros productos.

Este documento servirá al usuario para:

• familiarizarse con la máquina,
• conocer sus posibilidades de utilización,
• evitar los accidentes debidos a un uso no adaptado, una persona no formada, durante el mantenimiento, la conservación, la reparación, el desplazamiento y el transporte,
• aumentar la fiabilidad y la duración de la máquina,
• garantizar una utilización correcta, un mantenimiento regular y un arreglo rápido para reducir los gastos de reparación y los tiempos de inmovilización.

El manual debe estar disponible en cualquier momento en el lugar de trabajo.

Deberá ser leído y utilizado por cualquier persona que se encargue de la instalación o del funcionamiento.

Para mayor seguridad, también deben respetarse las normativas técnicas obligatorias vigentes en el país de utilización de la máquina.

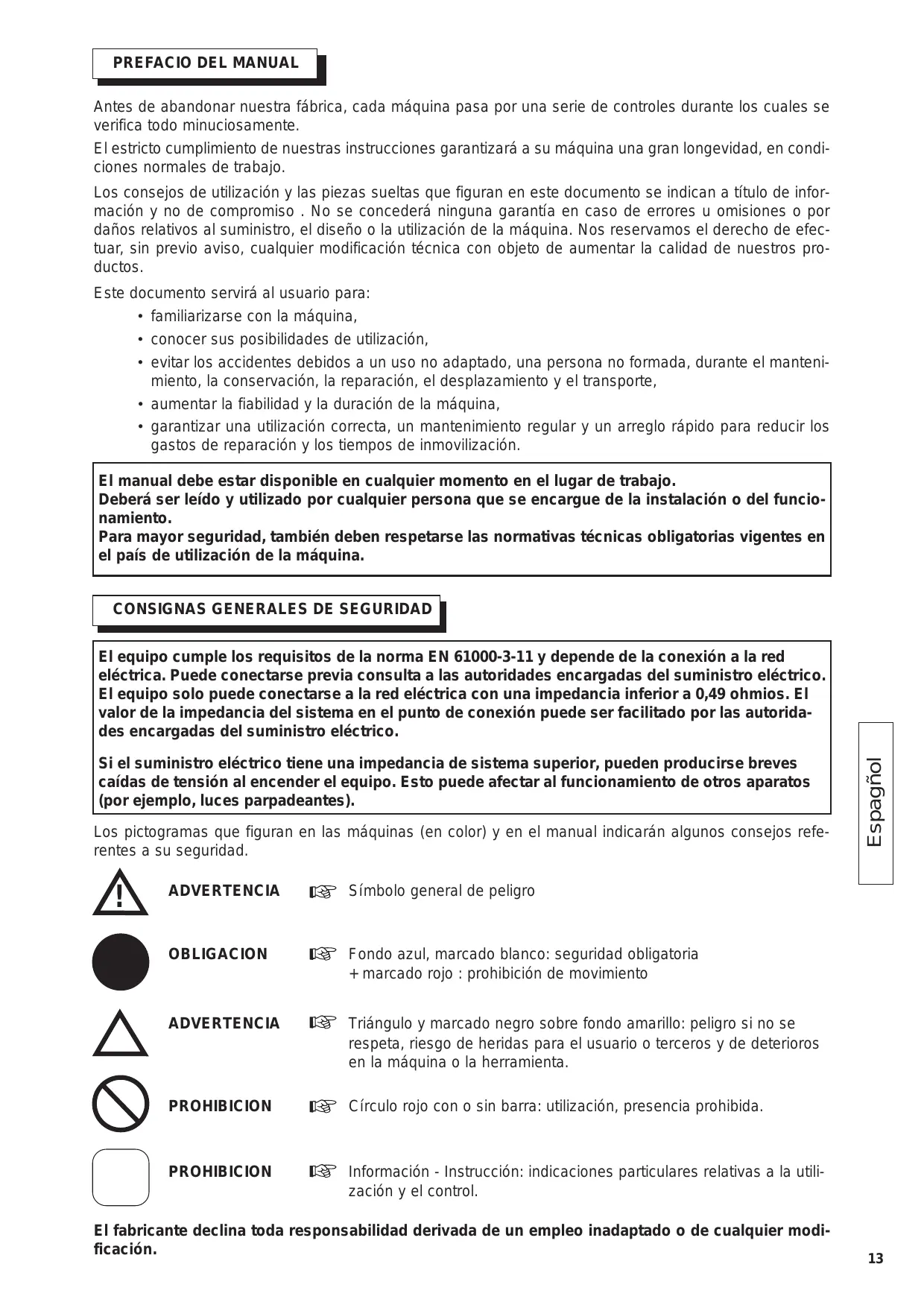

CONSIGNAS GENERALES DE SEGURIDAD

El equipo cumple los requisitos de la norma EN 61000-3-11 y depende de la conexión a la red eléctrica. Puede conectarse previa consulta a las autoridades encargadas del suministro eléctrico. El equipo solo puede conectarse a la red eléctrica con una impedancia inferior a 0,49 ohmios. El valor de la impedancia del sistema en el punto de conexión puede ser facilitado por las autoridades encargadas del suministro eléctrico.

Si el suministro eléctrico tiene una impedancia de sistema superior, pueden producirse breves caídas de tensión al encender el equipo. Esto puede afectar al funcionamiento de otros aparatos (por ejemplo, luces parpadeantes).

Los pictogramas que figuran en las máquinas (en color) y en el manual indicarán algunos consejos referentes a su seguridad.

ADVERTENCIA

Símbolo general de peligro

OBLIGACION

Fondo azul, marcado blanco: seguridad obligatoria + marcado rojo : prohibición de movimiento

ADVERTENCIA

Triángulo y marcado negro sobre fondo amarillo: peligro si no se respeta, riesgo de heridas para el usuario o terceros y de deterioros en la máquina o la herramienta.

PROHIBICION

Círculo rojo con o sin barra: utilización, presencia prohibida.

PROHIBICION

Información - Instrucción: indicaciones particulares relativas a la utilización y el control.

El fabricante declina toda responsabilidad derivada de un empleo inadaptado o de cualquier modificación.

Este anagrama certifica que la máquina cumple la normativa europea.

CONSIGNAS PARTICULARES

Diseñado para efectuar un servicio seguro y fiable en condiciones de utilización conformes a las instrucciones, el cortador puede presentar peligros para el usuario y riesgos de deterioro. Por tanto, es necesario realizar controles regulares en la obra. Verificar :

• que el estado técnico es perfecto (utilización según el destino, teniendo en cuenta los riesgos eventuales, y supresión de todo disfuncionamiento perjudicial para la seguridad),
• que se utiliza un disco de diamante para corte con agua de mármol, piedra, granito, ladrillo y revestimiento (gres, loza, cerámica, etc.). Se prohíbe la utilización de cualquier otro disco (abrasivo, sierra, etc.),
• que el personal es competente (cualificación, edad, formación, instrucción) y que haya estudiado detalladamente el manual antes de comenzar el trabajo. Toda anomalía eléctrica, mecánica o de otro tipo, será controlada por una persona habilitada para la intervención (electricista, responsable del mantenimiento, agente revendedor acreditado, etc.),
• que se respetan las advertencias y directivas marcadas en la máquina (protecciones personales adecuadas), utilización conforme, instrucciones de seguridad en general, etc.),
• que no hay ninguna modificación, transformación o complemento perjudicial para la seguridad, y no será realizada sin la autorización del fabricante,
• el cumplimiento de las frecuencias de verificaciones y controles periódicos preconizados,
• la garantía de piezas de recambio de origen durante las reparaciones.

Placa de características

1 Empleo

- Utilización: Corte de mármol, piedra, granito, ladrillo, cemento y cualquier revestimiento (gres, loza, cerámica, etc.).

- Herramientasv : Discos Diamantados al agua ∅ 300 mm - ∅ 350 mm (D) - ∅ interior 25,4 mm (AL) (Informaciones disponibles en su proveedor habitual).

Disco carbo

Hoja de sierra

Se prohíbe cualquier otra aplicación que no corresponda a la utilización prevista (utilización de hoja de sierra, disco abrasivo, etc.).

3 Control - Descripción de la máquina

Comprobar el estado de la máquina en el momento de su recepción.

• Conservarla constantemente en buen estado de limpieza
• Comprobar periódicamente el cable de alimentación.
• Permanecer siempre muy atento durante el trabajo.
• Comprobar si la fijación de las piezas (vibración anormal) y el montaje de los platos son correctos.

VEASE FIG. 1

① Chasis - depósito
② Pata
③ Empuñadura de apriete cabeza
④ Bomba de agua
⑤ Palanca de alzamiento
⑥ Mango de bloqueo
⑦ Pata de carga
⑧ Tapón de vaciado
⑨ Motor
⑩ Conmutador de falta de tensión
⑪ Capó
⑫ Cárter de disco
⑬ Cubierta del cárter
⑭ Mesa desmontable
⑮ Tope de mesa
⑯ Tope de mesa desmontable
(17) Placa de características
⑱ Guía de corte
⑲ Bloqueo mesa
20 Empuñaduras de transporte
⑳ Ruedas de transporte
(22) Depósito de agua
23 Nivel de agua

4 Manutención - Transporte

Desmontable en dos partes.

PARTE MESA (VEASE FIG 3)

- Desmontar la mesa girándola ligeramente para liberar las patas de retención traseras

BLOQUEO MESA PARA TRANSPORTE (VEASE FIG 4)

PLEGADO DE LOS PIES (VEASE FIG 5)

TRANSPORTE (VEASE FIG 6)

CARGA (VEASE FIG 7)

COLOCACION SOBRE PIES (VEASE FIG 8)

5 Verificación antes de la puesta en marcha

Antes de la puesta en marcha, leer detenidamente las instrucciones y familiarizarse con la máquina.

Es obligatorio el uso del caso antiruidos.

Llevar las protecciones propias de su trabajo

El campo de trabajo debe estar perfectamente en orden, bien iluminado y no debe presentar ningún riesgo o peligro. (Ni humedad, ni productos peligrosos cerca)

Alejar a toda persona, ajena a la obra

Utilizar los discos apropiados para el trabajo a realizar (velocidad, geometría, aplicación, etc..).

6 Montaje del disco

Desenchufar el cortador desacoplando el enchufe de alimentación.

- Retirar los dos volantes (A) y después el cárter de protección (B) (VEASE FIG 9).

La tuerca de apriete del disco tiene un roscado con paso a la izquierda.

Si la máquina va equipada con un motor de freno, no utilice la tuerca de sujeción rápida.

• Retirar la brida de apriete (VEASE FIG 10).
• Presentar el disco.(VEASE FIG 11).

Tener en cuenta el sentido de rotación, marcado por una flecha en una de sus caras.

Verificar el estado y limpieza de las caras de los platos.

• Apretar la tuerca (1) y bloquear (2) (VEASE FIG 12).
• Colocar el cárter de protección (B) en place.
• Apretar los dos volantes (A) (VEASE FIG 13).

7 Conexión Eléctrica

- SEGURIDAD ELECTRICA :

La conexión debe realizarse a un cuadro con disyuntor diferencial residual de 30 mA con toma de tierra. En caso de que no tenga ese tipo de disyuntor, consulte nuestro catálogo en el cual le proponemos varios modelos.
- Utilización correcta del dispositivo de corriente diferencial residual que incluye su control periódico. En el caso de herramientas suministradas con un DCDR integrado en el cable o en el enchufe para toma de corriente, si el cable o la toma están deteriorados, la reparación debe ser realizada por el fabricante, uno de nuestros agentes o por un taller de reparación cualificado, para evitar todo riesgo resultante de una inter

• Cerciorarse de que el voltaje de la red es idéntico al de la placa de la máquina.
• Motor trifásico :

Cerciorarse de que el sentido de rotación corresponde a la flecha embutida en el cáter: si el motor no gira en el sentido deseado, invertir dos hilos de alimentación.

- Utilizar tomas de corriente monofásica del tipo 2 P + T, o 3 P + T / 3 P + N + T según las tensiones correspondientes.

- Cable prolongador: cable de sección suficiente para la potencia eléctrica, conexión a la red por medio de un cable tipo H07 RNF de sección:

• 3 x 2,5 mm² hasta 50 m para 230 V
• 4 ó 5 x 1,5 mm² hasta 100 m para 400 V
• 3 x 4 mm² hasta 40 m para 115 V

8 Puesta en servicio

Este siempre atento.

Antes de la puesta en marcha, quitar las llaves y útiles de reglaje

Tener siempre colocados los protectores

• Llenar el depósito de agua (nivel 23 FIG 1).
• Bomba de agua con puesta en marcha acoplada con el motor

Dado que cada máquina está equipada con una bomba autocebante, el disco es refrigerado desde la puesta en marcha.

La duración de su disco dependera mucho de su refrigeración que debe ser muy abundante

El cárter protector y el soporte motor con deflector garantizan un perfecto reparto del riego.

- Poner en marcha pulsando la tecla verde del conmutador (opcional, disyuntor).

- Parar el cortador pulsar la tecla roja.

Motore monofásico protegido por un disyuntor térmico incorporado.

- Cortes rectos (VEASE FIG 14)

570 mm : el tope de fin de carrera (C) permite evitar el trizamiento de los dedos entre la mesa y el bastidor (VEASE FIG 15).

♀ > 570 et 650 mm : replegar el tope (C) bajo la mesa para aumentar la carrera.

Una guía de corte reversible y desmontable permite efectuar cortes de 45 a 90°.

Esta guía de corte ha sido mecanizada de forma que pueda adoptar varias posiciones además de su posición de escuadra de 0 a 45° hacia la izquierda, de 0 a 45° hacia la derecha.

10

Ajuste de profundidad

(VEASE FIG 16).

• Aflojar el mango (6).
• Utilizar la palanca (5) para ajustar la altura de corte.
• Apretar el mango (6).

11

Mantenimiento (parada obligatoria del motor)

Limpiar regularmente la máquina.

• Vaciar frecuentemente el depósito (22) para evacuar el lodo de corte que, de lo contrario, podría atascar la bomba de descarga y gastarla prematuramente.(VEASE FIG 17).
• Lavar los depósitos (1) y (22) con gran cantidad de agua.
• Limpiar minuciosamente los asientos de rodillos de la mesa.

Guardar en un lugar seguro, fuera del alcance de los niños.

Efectuar un mantenimiento cuidado- so de las herramientas.

BUSQUEDA DE AVERIAS

En caso de funcionamiento anormal, remitirse a los cuadros que figuran a continuación para encontrar una solución a los problemas planteados

• La máquina no funciona

CAUSAS	SOLUCIONES
Conexión incorrecta o cable deteriorado	- Comprobar que la conexión a la alimentación es correcta (enchufe, prolongador, etc.).- Comprobar el cable de alimentación.
No hay tensión en la red	- Verificar o hacer verificar por un electricista (disyuntor, enchufe, etc.).
Conmutador defectuo-so, cable motor deteriorado	- Hacer verificar por un electricista o dirigirse al servicio postventa.
Motor deteriorado (no hay potencia, olor desagradable...)	- Hacer cambiar el motor por el servicio postventa.

• Arranque difícil

CAUSAS	SOLUCIONES
Condensador arranque motor monofásico	- Cambiar el condensador
Alimentación trifásica no conforme (en 2 fases, motor cable deteriorado)	- Hacer que un electricista verifique la alimentación o ponerse en contacto con el servicio post-venta.

• La bomba no funciona

CAUSAS	SOLUCIONES
El cable de alimentación está mal conectado o dañado	- Controlar o hacer controlar el cable de alimentación.
No hay tensión en el circuito o en la toma de corriente	- Verificar o hacer controlar el circuito o la toma de corriente.

• No sale líquido de la bomba

CAUSAS	SOLUCIONES
Puede haberse formado una bolsa de aire en el interior del cuerpo de la bomba	- Sacar la bomba del líquido, sostenié-endola por el tubo de salida, luego volver a sumergirla.
La turbina está bloqueada	- Desatornillar el filtro y limpiar los residuos de la zona de trabajo de la turbina con un destornillador pequeño.

12

Ajustes

• Dado que la máquina ha sido ajustada en nuestros talleres, no es necesario efectuar ningún ajuste.
• No obstante, en caso de impactos, aflojamiento de la tornillería o maniobras bruscas durante el giro de la cabeza, manipular el tornillo de tope (D) y verificar el escuadradro (para cortes rectilíneos)
• Para corregir el ajuste de corte bisel actuar sobre los tornillos de tope (E) y contrabloquear la tuerca (VEASE FIG 18).
• Adaptación ∅ 300 ET ∅ 350 (VEASE FIG 19)

A = ∅ 300

B = ∅ 350

13

Recomendaciones importantes

• Apretar periódicamente la tornillería.
• En caso de un largo periodo de utilización, efectuar el mantenimiento proteger el disco.
• Comprobar la correcta refrigeración del disco.
• Apretar correctamente el disco.
• Comprobar la limpieza de las superficies de apoyo del disco, de las bridas y del husillo.

El fabricante no se responsabiliza de los daños causados en caso de utilización inadaptada, modificación, adaptación o motorización no conforme a la definición de origen prevista por el fabricante.

En el puesto de trabajo, el nivel de intensidad acústica no debe pasar los 85 db (A).

En este caso, se deberán utilizar medidas individuales de protección.

14

Reparaciones

S A V

Estamos a su entera disposición para asegurarle todas las reparaciones en el plazo más breve posible, y a los mejores precios (ver dirección al reverso).

15

Piezas de recambio

Para una entrega rápida de las piezas de recambio, y con el fin de evitar cualquier contratiempo, es necesario especificar en cada pedido las indicaciones que figuran en la placa que contiene la descripción de la máquina, aso como la referencia de la pieza que se va a reemplazar.

Ver despiece

16

Desecho

En caso de deterioro y de rotura de la máquina, ésta deberá ser eliminada de conformidad con las modalidades prescritas por la legislación vigente.

Motor : Aluminio (AL) - Acero (AC) - Cobre (CU) - Poliamida (PA).
☐ Máquina : Chapa de acero (AC) - Fundición (FT).

Los consejos de utilización y repuestos que se encuentran sobre este documento son dados para su información y no como promesa.

Preocupados por la calidad de nuestros productos, nos reservamos el derecho de efectuar, sin previo aviso, todas las modificaciones tecnicas en fig. de su mejoramiento.

Placa de características

1 Emprego

Motor monofásico protegido por um disjuntor térmico incorporado.

9 Método de corte

• Cortes Rectos(VER FIG 14)

570 mm : o tope de fim do carro (C) permite evitar o despedaçar dos dedos entre a mesa e o caixilho (VER FIG 15).
♂ > 570 et 650 mm : manobrar o batente removivel (C) debaixo da mesa para aumentar o corte.

CONDICIONES DE GARANTIA

1. DURACIONLa garantia tiene efecto desde la fecha de compra del utilizador, (fecha de factura del distribuidor), y tiene una duración de 12 meses.

2. COBERTURALa garantia se limita al recambio gratuito de las piezas que tuvieran defecto de material reconocido por Husqvarna (con excepción de piezas de desgeste y consumibles), si la reparación es efectuada en el taller de Husqvarna o en uno autorizado por Husqvarna.

El fabricante no cubre los daños directos o indirectos, materiales o inmateriales, causados a personas o cosas debido a averias de la maquina ni a paros prolongados de la maquina.

3. CONDICIONES DE GARANTIAPara tener derecho a la garantía, es indispensable enviar a Husqvarna, antes del octavo día después de la compra, el certificado de garantía adjunto debidamente cumplimentado.En caso que surgiera algún problema con la maquina, durante el periodo de garantía, nuestro servicio post venta les indicaran el mejor sistema que permita resolver su problema y le aconsejaran si lo necesitaran, el centro de servicio autorizado mas próximo.

Igualmente puede enviarnos su maquina, portes pagados por el expedidor, a nuestro servicio post-venta adjuntando su factura de compra, así como un informe describiendo el problema observado, y sodicitands su reparación en garantía. Se le efectuara un primer diagnostico técnico a la recepcion de la maquina, y las conclusiones les serán remitidas via fax 0 carta.

4. EXCLUSIONESLa garantía no se aplica a las piezas de desgaste o las consideradas como:- Una utilización anormal, error de transporte, manipulación, 0 mantenimiento.- Utilización de lubricantes o combustibles de calidad no adecuada o no recomendada por Husqvarna.- Utilización de piezas o accesorios que no sean originales.- Reparaciones efectuadas por personal no autorizado.- Utilización de un útil diamantado defectuoso o inadecuado. (Recomendamos la utilización de outiles Husqvarna).Las mercancías viajan por cuenta y riesgo del comprador, siendo el comprador el que deberá ejercer toda demanda frente al transportista en las formas y plazos legales.

Italiano

Husqvarma - ou huma oficina autorizada.

As referentes visión por parte a Davis de commandor,

- Colocar aquí la pegatina CE

Para tener derecho a la garantia, es indispen-rinvio negli sable enviar antes del octavo día después de la compra, el certificado de garantia adjunto debidamente cumplimentado.
