Tipo de producto	Campana extractora (chimenea)
Marca	AEG
Modelo	DIK8190HG
Tipo de control	Sensor táctil
Velocidades del motor	4 (1, 2, 3, máxima) más boost
Duración del boost	5 minutos
Modo Breeze	Sí (baja velocidad, apagado automático a los 60 minutos)
Función Hob2Hood	Sí (control automático de velocidad a través de la placa)
Notificación de filtro	Sí (alerta de limpieza del filtro de grasa, alerta de sustitución del filtro de carbón)
Tipo de iluminación	LED
Sustitución de iluminación	Solo por un técnico
Filtro de grasa	Lavable (apto para lavavajillas, baja temperatura)
Filtro de carbón	Reemplazable, no lavable, cada 4–6 meses
Altura mínima de instalación	65 cm sobre la superficie de la placa
Conexión eléctrica	Requiere un electricista cualificado, debe coincidir con la placa de características
Tipo de extracción	Conducto (o recirculación con filtro de carbón)
Uso previsto	Doméstico sobre placas, cocinas y dispositivos de cocina similares

Preguntas frecuentes - DIK8190HG AEG

¿Cuál es la altura mínima de instalación para la campana extractora AEG DIK8190HG?

La distancia mínima entre la superficie de la placa y la parte inferior de la campana es de al menos 65 cm, a menos que se especifique lo contrario en las instrucciones de instalación.

¿Cómo limpio los filtros de grasa?

Los filtros de grasa se pueden lavar en un lavavajillas a baja temperatura y ciclo corto. Alternativamente, limpie con una esponja y detergente no abrasivo. Limpie mensualmente para evitar riesgos de incendio.

¿Con qué frecuencia debe reemplazarse el filtro de carbón?

El filtro de carbón debe reemplazarse aproximadamente cada 4 a 6 meses de funcionamiento, o con mayor frecuencia en caso de uso intensivo. No es lavable.

¿Puedo reemplazar la lámpara LED yo mismo?

No, la lámpara LED solo debe ser reemplazada por un técnico cualificado. Póngase en contacto con el Centro de Servicio Autorizado.

¿Qué es la función boost?

La función boost pone el motor a velocidad máxima durante 5 minutos, luego vuelve a la configuración de velocidad anterior.

¿Qué es el modo Breeze?

El modo Breeze hace funcionar la campana a la velocidad más baja y se apaga automáticamente después de 60 minutos. Se utiliza para renovar el aire después de cocinar.

¿Cómo funciona la función Hob2Hood?

La función Hob2Hood conecta automáticamente la campana con una placa compatible mediante señales infrarrojas. La velocidad del ventilador se ajusta según la temperatura del utensilio de cocina más caliente. Consulte el manual de la placa para la activación.

¿Por qué parpadea la notificación del filtro?

Si el icono del filtro está en blanco fijo durante 30 segundos, indica que el filtro de grasa necesita limpieza. Si parpadea en blanco durante 30 segundos, indica que el filtro de carbón necesita reemplazo o limpieza.

¿Qué debo hacer si la campana no se enciende?

Verifique que el aparato esté conectado a la fuente de alimentación y que el fusible no esté fundido. Si el fusible se funde repetidamente, comuníquese con un electricista calificado.

¿Es la campana extractora adecuada para usar sobre una placa de gas?

Sí, el aparato está diseñado para usarse sobre placas, cocinas y dispositivos de cocina similares, incluidas las placas de gas. Asegure una ventilación adecuada y el cumplimiento de las normativas locales.

MANUAL DE USUARIO DIK8190HG AEG

ES Manual de instrucciones | Campana extractora 64

ET Kasutusjuhend | Ôhupuhasti 74

PARA UNOS RESULTADOS PERFECTOS

Gracias por elegir este producto AEG. Lo hemos creado para brindarle un rendimiento impecable durante muchos años, con tecnologías innovadoras que lo ayudan a simplificar la vida, características que quizás no encuentre en los electrodomésticos comunes. Dedique unos minutos a leer este documento para sacarle el máximo partido.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

www.aeg.com/support

Registrar su producto para recibir un mejor servicio:

www.registeraeg.com

Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:

www.aeg.com/shop

ATENCIÓN AL CLIENTE Y SERVICIO

Le recomendamos que utilice recambios originales.

Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie.

La información se encuentra en la placa de características.

Advertencia / Precaución - Información sobre seguridad

① Información general y consejos

Información relativa al medioambiente

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD......64
2. INSTRUCCIONES DE SEGURIDAD....67
3. INSTALACIÓN......68
4. DESCRIPCIÓN DEL PRODUCTO....69
5. USO DIARIO....69
6. MANTENIMIENTO Y LIMPIEZA....71
7. SOLUCIÓN DE PROBLEMAS.... 72
8. ASPECTOS MEDIOAMBIENTALES....73

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre

estas instrucciones en lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de cocina similares.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• PRECAUCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.

- Utilice únicamente los tornillos de fijación suministrados con el aparato si no los hay, utilice los tornillos recomendados en las instrucciones de instalación. Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.

- ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico

- No utilice adhesivos para fijar el aparato.

- La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato deberá ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.

- La descarga de aire debe cumplir con las regulaciones de las autoridades locales.

- Asegúrese de que la sala donde se instala el aparato esté bien ventilada para evitar el reflujo de gases al recinto procedentes de aparatos que utilicen otros combustibles, como llamas abiertas.

- Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).

- Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.

- Si el cable de alimentación presenta algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.

- Si el juego de cables presenta algún daño, debe sustituirse por un juego de cables especial disponible en el fabricante o en su centro de servicio autorizado.

- Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con

un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión se deben incorporar en el cableado fijo de conformidad con las normasde cableado.

• No flambee debajo del aparato.
• No debe utilizarse para extraer materiales y vapores peligrosos o explosivos.
• Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.
• No utilice un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.
• Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
• Utilice un paño para limpiar el interior del aparato.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Solo un técnico cualificado puede instalar el aparato.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
• No instale la salida de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Si el símbolo ( ) Ro está impreso en la placa de características, el aparato debe estar conectado a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Coloque los cables eléctricos de forma que no se puedan enredar.

• No utilice adaptadores de enchufes múltiples ni cables prolongadores.

• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
• Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica después de la instalación.

2.3 Uso

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
• No cambie las especificaciones de este aparato.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• Utilice únicamente los accesorios suministrados con el aparato.
• Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.

• No utilice grills eléctricos descubiertos.

• No utilice el aparato como superficie de almacenamiento.

• No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.
• Si el aparato funciona con otros dispositivos, la presión máxima desarrollada no debe superar los 4 Pa (4x10-5 bares).

2.4 Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.5 Eliminación

ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Instrucciones de instalación

Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Vista general del panel de mandos

	Función Descripción
1	Encendido/Apagado Enciende y apaga la campana.
2	Primera velocidad El motor cambia al primer nivel de velocidad.
3	Segunda velocidad El motor cambia al segundo nivel de velocidad.
4	Tercera velocidad El motor cambia al tercer nivel de velocidad.
5	Velocidad máxima El motor cambia al nivel máximo de velocidad.
6	Aumento de velocidad El motor cambia al nivel máximo de velocidad. Después de 5 minutos, el aparato vuelve al ajuste anterior.
7	Brisa La campana funciona a la velocidad más baja. El aparato se apaga después de 60 minutos.
8	Notificación del filtro Recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de gra-sa.
9	Hob ^2 Hood Indicador de la función de control de la campana de la placa.
10	Bombilla Enciende y apaga las luces.

5. USO DIARIO

5.1 Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

Y_1	Mientras calienta la comida, cocinando con ollas tapadas.
Y_2	Mientras cocina con ollas tapadas en múltiples zonas de cocción o quemadores,friendo a temperatura moderada.
Y_3	Al hervir y freír grandes cantidades de alimentos sin tapa, cocinando en múltiples zonas de cocción o quemadores.
Y_y	Al hervir y freír grandes cantidades de alimentos sin tapa,con mucha humedad.
Y_	Refresca el aire en la cocina después de cocinar con un nivel de ruido muy bajo.Se puede activar y desactivar tocando el símbolo.La función se desactiva automáticamente después de 60 minutos.Utilícelo sólo después de cocinar.

i

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

i

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo ①.

Ahora puede activar las funciones.

1. Para activar la función, toque el símbolo.

i

La luz de la campana funciona de forma independiente de otras funciones. Para encender la superficie de cocción, toque el símbolo de luz. Para cambiar la intensidad de la luz, pulse de nuevo el símbolo y manténgalo pulsado.

Para apagar el aparato, pulse de nuevo el símbolo Ⓙ

5.2 Hob²Hood FUNCIÓN

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

i

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

5.3 Activación de la velocidad máxima del motor

Cuando se pulsa el botón, m^2 a velocidad máxima del motor comienza a funcionar durante 6 minutos. Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

i

Cuando la función está activada, la pulsación adicional del botón uno tiene ningún efecto.

5.4 Notificación del filtro

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro 🌐 se enciende (blanco) durante 30 segundos si se debe limpiar el filtro de grasa. El indicador de filtro 🌐 parpadea (blanco) durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

i

Consulte la limpieza del filtro de grasa en el capítulo Mantenimiento y limpieza.

i

Consulte la limpieza del filtro de carbón o a la sustitución del filtro de carbón en el capítulo Mantenimiento y limpieza.

Para activar o desactivar la función:

1. Encienda el panel de control.
2. Asegúrese de que los iconos estén apagados.

3. Para activar la función, toque durante 3 segundos.
   Si la función está activada, el icono del filtro parpadea (blanco) cinco veces.

4. Para desactivar la función, toque durante 3 segundos.

Si la función está desactivada, el icono del filtro parpadea (blanco) tres veces.

Para resetear la función, toque durante 3 segundos.

6. MANTENIMIENTO Y LIMPIEZA

6.1 Notas sobre la limpieza

Agentes limpiadores

No use detergentes y cepillos abrasivos.

Limpie la superficie del aparato con un paño suave humedecido en agua templada y detergente suave.

Después de cocinar, algunas piezas del aparato pueden calentarse. Para evitar manchas, los aparatos deben enfriarse y secarse con un paño limpio o toallas de papel.

Limpie las manchas con un detergente suave.

Mantenga la campa- na limpia

Limpie el aparato y los filtros de grasa cada mes. Limpie cuidadosamente la grasa del interior y los filtros de grasa. La acumulación de grasa u otros residuos puede provocar un incendio.

Los filtros de grasa se pueden lavar en el lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

Filtro de carbón

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. El filtro de carbón activado no es lavable, no se puede regenerar y debe sustituirse aproximadamente cada 4/6 meses de funcionamiento, o con mayor frecuencia en caso de uso particularmente intenso.

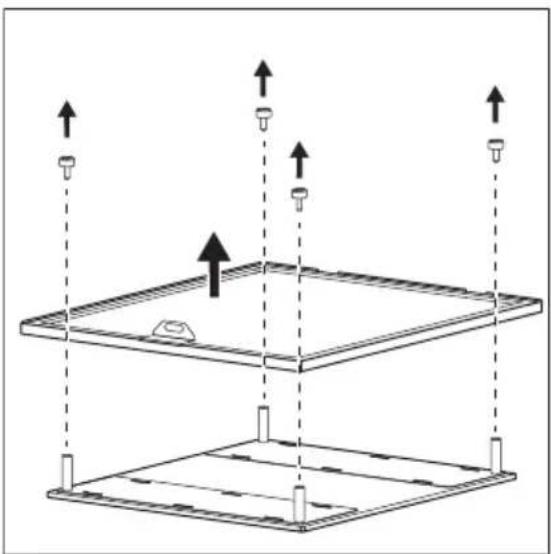

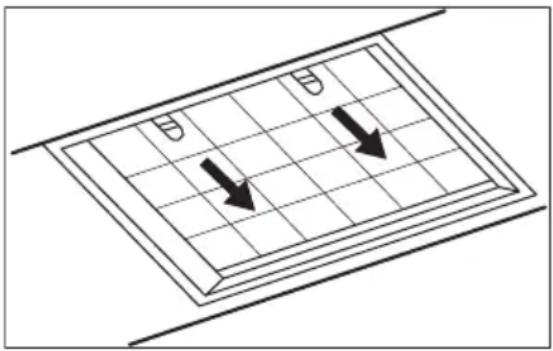

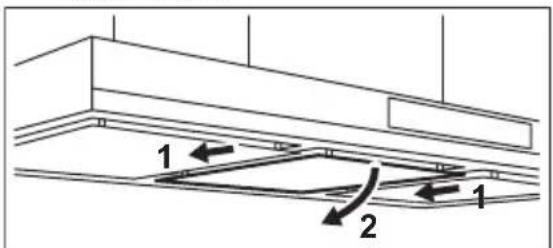

6.2 Limpieza del filtro de grasa

Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

1. Sujete el panel por los lados y empújelo hacia atrás.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire de él.

¡Tenga cuidado! El filtro está protegido por una cadena en caso de colapso accidental. Desmonte las cadenas antes de limpiar los filtros.

1. Desmonte el filtro quitando los tornillos de la parte superior del filtro.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

6.3 Cambio del filtro de carbón

ADVERTENCIA!

El filtro de carbón NO es lavable.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Tire de las lengüetas hacia la parte inferior del filtro.

1. Incline ligeramente la parte delantera del filtro hacia abajo y tire.
2. Para instalar el filtro, realice los pasos en orden inverso.

En cualquier caso, es necesario sustituir los filtros al menos cada cuatro meses.

6.4 Cambio de la bombilla

Este aparato se suministra con una lámpara LED. La sustitución de esta pieza debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

7. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Qué hacer si...

Problema Posible causa Solución

No se puede encender el aparato. El aparato no está conectado a una fuente de alimentación o está mal conectado.		Compruebe si el aparato se ha conectado correctamente a la red eléctrica.
No se puede encender el aparato. Ha saltado el fusible. Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
La bombilla no funciona. La bombilla es defectuosa. Sustituya la bombilla. Consulte el capítulo "Mantenimiento y limpieza".
El aparato no absorbe suficientes vapores.	La velocidad del motor no es la adecuada para el vapor que se genera.	Cambie la velocidad del motor.

Problema Posible causa Solución

El indicador de alarma del filtro está activado.

La alarma del filtro está activada. El filtro de grasa tiene que limpiarse o el filtro de carbón debe sustituirse o limpiarse.

Consulte la notificación del filtro en el capítulo "Uso diario".

8. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

PARIMATE TULEMUSTE SAAVUTAMISEKS

PARA RESULTADOS PERFEITOS

6.1 Notas sobre a limpeza

Agentes de limpeza
