Producttype	Afzuigkap (schoorsteen)
Merk	AEG
Model	DIK8190HG
Bedieningstype	Aanraaksensor
Motorsnelheden	4 (1, 2, 3, maximaal) plus boost
Boostduur	5 minuten
Breezemodus	Ja (lage snelheid, automatisch uitschakelen na 60 minuten)
Hob2Hood-functie	Ja (automatische snelheidsregeling via kookplaat)
Filtermelding	Ja (reinigingsalarm vetfilter, vervangingsalarm koolstoffilter)
Verlichtingstype	LED
Vervanging verlichting	Alleen door technicus
Vetfilter	Wasbaar (vaatwasserbestendig, lage temperatuur)
Koolstoffilter	Vervangbaar, niet wasbaar, elke 4–6 maanden
Minimale installatiehoogte	65 cm boven kookplaatoppervlak
Elektrische aansluiting	Vereist gekwalificeerde elektricien, moet overeenkomen met typeplaatje
Afvoertype	Afvoer (of recirculatie met koolstoffilter)
Beoogd gebruik	Huishoudelijk boven kookplaten, fornuizen en soortgelijke kookapparaten

Veelgestelde vragen - DIK8190HG AEG

Wat is de minimale installatiehoogte voor de AEG DIK8190HG afzuigkap?

De minimale afstand tussen het kookplaatoppervlak en het onderste deel van de afzuigkap is ten minste 65 cm, tenzij anders vermeld in de installatie-instructies.

Hoe reinig ik de vetfilters?

De vetfilters kunnen worden gewassen in een vaatwasser op lage temperatuur en korte cyclus. Alternatief: reinig met een spons en niet-schurend reinigingsmiddel. Maandelijks reinigen om brandgevaar te voorkomen.

Hoe vaak moet het koolstoffilter worden vervangen?

Het koolstoffilter moet ongeveer elke 4 tot 6 maanden worden vervangen, of vaker bij intensief gebruik. Het is niet wasbaar.

Kan ik de LED-lamp zelf vervangen?

Nee, de LED-lamp mag alleen worden vervangen door een gekwalificeerde technicus. Neem contact op met het geautoriseerde servicecentrum.

Wat is de boostfunctie?

De boostfunctie zet de motor gedurende 5 minuten op maximale snelheid en keert daarna terug naar de vorige snelheidsinstelling.

Wat is de breezemodus?

De breezemodus laat de afzuigkap op de laagste snelheid draaien en schakelt na 60 minuten automatisch uit. Het wordt gebruikt om de lucht na het koken te verversen.

Hoe werkt de Hob2Hood-functie?

De Hob2Hood-functie verbindt de afzuigkap automatisch met een compatibele kookplaat via infraroodsignalen. De ventilatorsnelheid wordt aangepast op basis van de temperatuur van het heetste kookgerei. Raadpleeg de handleiding van de kookplaat voor activering.

Waarom knippert de filtermelding?

Als het filterpictogram gedurende 30 seconden wit brandt, geeft dit aan dat het vetfilter gereinigd moet worden. Als het gedurende 30 seconden wit knippert, geeft dit aan dat het koolstoffilter vervangen of gereinigd moet worden.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer of het apparaat is aangesloten op de stroomvoorziening en de zekering niet is doorgebrand. Als de zekering herhaaldelijk doorslaat, neem dan contact op met een gekwalificeerde elektricien.

Is de afzuigkap geschikt voor gebruik boven een gaskookplaat?

Ja, het apparaat is bedoeld voor gebruik boven kookplaten, fornuizen en soortgelijke kookapparaten, inclusief gaskookplaten. Zorg voor voldoende ventilatie en naleving van lokale voorschriften.

GEBRUIKSAANWIJZING DIK8190HG AEG

NL Gebruiksaanwijzing | Afzuigkap 169

NO Bruksanvisning | Ventilator 179

Bedankt dat je voor dit AEG-product hebt gekozen. We hebben het gecreëerd om jarenlang onberispelijke prestaties te leveren, met innovatieve technologieën die het leven eenvoudiger maken – functies die je wellicht niet op gewone apparaten aantreft. Neem een paar minuten de tijd om het beste uit het apparaat te halen.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.aeg.com/support

Registreer je product voor een betere service:

www.registeraeg.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat:

www.aeg.com/shop

KLANTENSERVICE EN SERVICE

Gebruik altijd originele onderdelen.

Als u contact opneemt met onze erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking hebt: Model, PNC, serienummer.

De informatie vindt u op het typeplaatje.

⚠ Waarschuwingen en veiligheidsinformatie

i Algemene informatie en tips

Milieu-informatie

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....169
2. VEILIGHEIDSVOORSCHRIFTEN....172
3. MONTAGE 174
4. BESCHRIJVING VAN HET PRODUCT.... 174
5. DAGELIJKS GEBRUIK.... 174
6. ONDERHOUD EN REINIGING....176
7. PROBLEEMOPLOSSING.... 177
8. MILIEUBESCHERMING....178

1. ⚠️VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de

instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 Veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

- LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.

- Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

- WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren.

- Gebruik geen lijm om het apparaat vast te zetten.

- De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.

- De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.

- Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.

- Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.

- Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuum dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.

- Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

• Als de snoerset beschadigd is, moet deze worden vervangen door een speciale snoerset die verkrijgbaar is bij de fabrikant of het erkende servicecentrum.
• Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels.
• Flambeer niet onder het apparaat.
• Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.
• Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.
• Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
• Gebruik een doek om de binnenkant van het apparaat schoon te maken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.

• Alleen een erkende installatietechnicus mag dit apparaat installeren.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.

- Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Als het symbool ( ) Net op de typeplaat is afgedrukt, moet het apparaat geaard worden.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Voorkom dat de stroomkabels verstrikt raken.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklem te heet wordt.
• Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden of elektrische schokken.

- Dit apparaat is uitsluitend bestemd om mee te koken. Gebruik het apparaat niet voor andere doeleinden.

• De specificatie van dit apparaat niet wijzigen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Gebruik alleen de accessoires die bij het apparaat zijn geleverd.
• Houd vlammen of verwarmde voorwerpen weg van vetten en oliën tijdens het koken en bakken.
• Gebruik geen onbedekte elektrische roosters.
• Gebruik het apparaat niet als een opslagoppervlak.
• Gebruik geen vergrootglazen, verrekijkers of soortgelijke optische apparaten om direct naar de verlichting van het apparaat te kijken.
• Als het apparaat met andere apparaten werkt, mag de maximale ontwikkelde druk niet hoger zijn dan 4 Pa (4x10-5 bar).

2.4 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.
• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

2.5 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Installatie-instructies

Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.

4. BESCHRIJVING VAN HET PRODUCT

4.1 Overzicht bedieningspaneel

Functie Beschrijving

1

Aan/uit Schakelt de kap in en uit.

2

Eerste snelheid De motor schakelt over naar het eerste snelheidsniveau.

3

Tweede snelheid De motor schakelt over naar het tweede snelheidsniveau.

4

Derde snelheid De motor schakelt over naar het derde snelheidsniveau.

5

Maximale snelheid De motor schakelt over naar het maximale snelheidsniveau.

6

Snelheid boost De motor schakelt over naar het maximale snelheidsniveau. Na 5 minuten keert het apparaat terug naar de vorige instelling.

7

Bries De kap werkt op de laagste snelheid. Na 60 minuten schakelt het apparaat uit.

8

Filtermelding Herinnert je eraan om het koolfilter te vervangen of te reinigen en het vetfilter te reinigen.

9

Hob ^2 Hood Indicator van de functie om de kap vanaf de kookplaat te besturen.

10

Lamp Schakelt de lampen in en uit.

5. DAGELIJKS GEBRUIK

5.1 De kap gebruiken

Controleer de aanbevolen snelheid volgens onderstaande tabel.

Y_1	Tijdens het opwarmen van voedsel, koken met potten met deksel.
Y_2	Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken.
Y_3	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.
Y_en	Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, grote luchtvochtigheid.
↑↑	Frist op een laag geluidsniveau na het koken de lucht in keuken op. Het apparaat kan worden in- en uitgeschakeld door het symbool aan te raken. De functie wordt na 60 minuten automatisch uit-geschakeld. Alleen gebruiken na het koken.

Het wordt aanbevolen om de kap ongeveer 15 minuten na het koken aan te laten staan.

Het bedieningspaneel is een sensorveld. Raak de symbolen gedurende 1 seconde aan om de functies in te schakelen.

Om de kap:

1. Zet het apparaat aan door op het symbool te drukken.

Je kunt nu de functies activeren.

1. Raak om de functie in te schakelen het symbool aan.

De verlichting van de afzuigkappen werkt onafhankelijk van andere afzuigkapfuncties. Om het kookoppervlak te verlichten, raak je het lampje aan Om de lichtintensiteit te wijzigen, houd het symbool opnieuw ingedrukt.

Om het apparaat uit te schakelen druk je opnieuw op het symbool Ⓐ

5.2 Hob ^2 Hood -functie

Het is een automatische functie die de kookplaat op een afzuigkap aansluit. Zowel de kookplaat als de afzuigkap heeft een infraroodontvanger. De snelheid van de ventilator wordt automatisch bepaald op basis van de modusinstelling en de temperatuur van de heetste pan op de kookplaat. U kunt

de ventilator van de kookplaat ook handmatig bedienen. De functie kan worden geactiveerd vanaf het paneel van de kookplaat.

Voor meer informatie over het gebruik van de kookplaat raadpleegt u de gebruiksaanwijzing van de kookplaat.

5.3 Maximale motorsnelheid activeren

Wanneer u op de knop drukt, begint de maximale motorsnelheid gedurende 6 minuten te werken. Daarna keert het apparaat terug naar de vorige snelheidsinstellingen.

Wanneer de functie is ingeschakeld, heeft een extra aanraking van de knop geen effect.

5.4 Filtermelding

Het filteralarm herinnert u eraan om de koolfilter te vervangen of te reinigen en de vetfilter te reinigen. Het controlelampje van de filter brandt (wit) gedurende 30 seconden als de vetfilter moet worden gereinigd. Het controlelampje van de filter knippert (wit) gedurende 30 seconden als de koolfilter moet worden vervangen of gereinigd.

Zie het gedeelte over het reinigen van de vetfilter in het hoofdstuk 'Onderhoud en reiniging'.

Zie het gedeelte over het reinigen van de koolfilter of het vervangen van de koolfilter in het hoofdstuk 'Onderhoud en reiniging'.

De functie in- of uit schakelen:

1. Schakel het bedieningspaneel in.

2. Zorg ervoor dat de pictogrammen uitgeschakeld zijn.

3. Als u de functie wilt activeren, houdt u 3 seconden ingedrukt.

Als de functie is geactiveerd, knippert het filterpictogram (wit)vijf keer.

1. Als u de functie wilt deactiveren, houdt u

3 seconden ingedrukt.

Als de functie is gedeactiveerd, knippert het filterpictogram ⚙ (wit)drie keer.

Als u de functie wilt resetten, houdt u seconden ingedrukt.

6. ONDERHOUD EN REINIGING

6.1 Opmerkingen over de reiniging

Reinigingsmiddelen

Gebruik geen schurende reinigingsmiddelen en borstels.

Maak het oppervlak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel.

Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen moet het apparaat afkoelen en worden gedroogd met een schone doek of keukenpapier.

Reinig vlekken met een mild reinigingsmiddel.

Houd de kap schoon

Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorgvuldig zodat er geen vet meer achterblijft. Vetophoping of andere resten kunnen brand veroorzaken.

U kunt vetfilters ook in de afwasmachine wassen.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

Houtskoolfilter

De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter. De geactiveerde koolfilter is niet wasbaar, kan niet worden geregenereerd en moet ongeveer om de 4/6 maanden worden vervangen, of vaker voor bijzonder zwaar gebruik.

6.2 De vetfilter reinigen

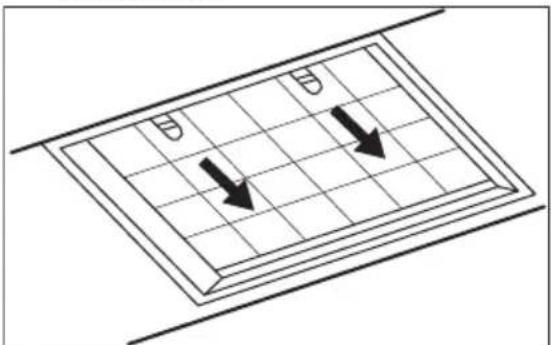

Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

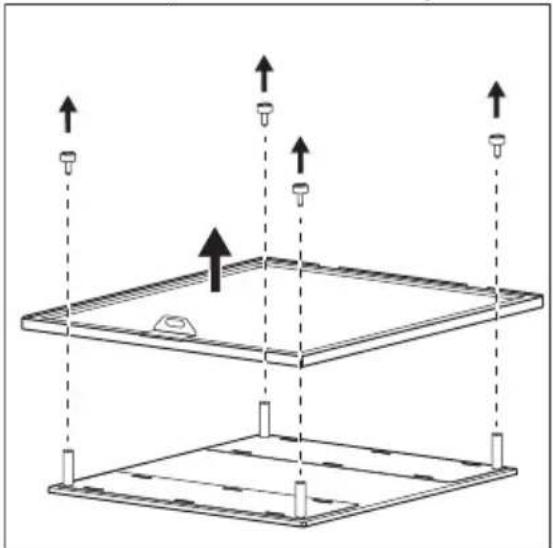

De filter reinigen:

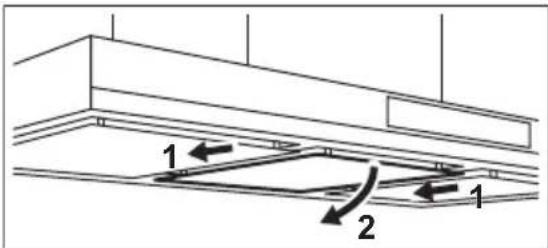

1. Houd het paneel aan de zijkanten vast en duw het terug.

1. Kantel de voorkant van de filter iets naar beneden en trek vervolgens.

Wees voorzichtig! Het filter wordt beschermd door ketting bij onbedoeld instorten. Demonteer de kettingen voordat u de filters reinigt.

1. Demonteer het filter door de schroeven boven op het filter te verwijderen.

1. Reinig de filters met een spons met niet- schurende reinigingsmiddelen of in een vaatwasser.

De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.

1. Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.

Raadpleeg de hoofdstukken Veiligheid.

Herhaal de stappen voor alle filters indien van toepassing.

6.3 De koolfilter vervangen

WAARSCHUWING!

De koolfilter is NIET afwasbaar!

Om de filter te vervangen:

1. Haal de vetfilters uit het apparaat. Zie "De vetfilter reinigen" in dit hoofdstuk.
2. Trek de flapjes naar het onderste deel van de filter.

1. Kantel de voorkant van de filter iets naar beneden en trek vervolgens.
2. Voer dezelfde stappen in omgekeerde volgorde uit om een nieuwe filter te installeren.

In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.

6.4 Het lampje vervangen

Dit apparaat wordt geleverd met een ledlamp. Dit onderdeel kan alleen door een technicus worden vervangen. Raadpleeg in geval van storingen "Service" in het hoofdstuk "Veiligheidsinstructies".

7.1 Wat te doen in de volgende gevallen...

Probleem Mogelijke oorzaak Oplossing
U kunt het apparaat niet activeren. Het apparaat is niet aangesloten op een stroomvoorziening of het is verkeerd aangesloten.		Controleer of het apparaat goed is aangesloten op het lichtnet.
U kunt het apparaat niet activeren. De zekering is doorgeslagen. Ga na of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installateur.
Het lampje brandt niet. Het lampje is stuk. Vervang het lampje. Zie het hoofdstuk “Onderhoud en reiniging”.
Het apparaat absorbeert niet ge-noeg dampen.	De motorsnelheid is niet voldoende voor de optredende dampen.	Wijzig de snelheid van de motor.
Het controlelampje van het filteralarm brandt.	Het filteralarm is ingeschakeld. De vetfilter moet worden schoonge-maakt of de koolfilter moet worden vervangen of gereinigd.	Raadpleeg in het hoofdstuk "Dagelijks gebruik" het gedeelte over "Fil-termelding".

8. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

FOR PERFEKTE RESULTATER
