Tipo de Produto	Exaustor (chaminé)
Marca	AEG
Modelo	DIK8190HG
Tipo de Controle	Sensor tátil
Velocidades do Motor	4 (1, 2, 3, máxima) mais boost
Duração do Boost	5 minutos
Modo Brisa	Sim (baixa velocidade, desligamento automático após 60 minutos)
Função Hob2Hood	Sim (controle automático de velocidade através do fogão)
Notificação de Filtro	Sim (alerta de limpeza do filtro de gordura, alerta de substituição do filtro de carvão)
Tipo de Iluminação	LED
Substituição da Iluminação	Apenas por técnico
Filtro de Gordura	Lavável (adequado para máquina de lavar loiça, baixa temperatura)
Filtro de Carvão	Substituível, não lavável, a cada 4–6 meses
Altura Mínima de Instalação	65 cm acima da superfície do fogão
Conexão Elétrica	Requer eletricista qualificado, deve corresponder à placa de características
Tipo de Exaustão	Canalizado (ou recirculação com filtro de carvão)
Uso Pretendido	Doméstico acima de fogões, fornos e dispositivos de cozinha semelhantes

Perguntas frequentes - DIK8190HG AEG

Qual é a altura mínima de instalação para o exaustor AEG DIK8190HG?

A distância mínima entre a superfície do fogão e a parte inferior do exaustor é de pelo menos 65 cm, a menos que especificado de outra forma nas instruções de instalação.

Como limpar os filtros de gordura?

Os filtros de gordura podem ser lavados numa máquina de lavar loiça com temperatura baixa e ciclo curto. Alternativamente, limpe com uma esponja e detergente não abrasivo. Limpe mensalmente para evitar risco de incêndio.

Com que frequência deve ser substituído o filtro de carvão?

O filtro de carvão deve ser substituído aproximadamente a cada 4 a 6 meses de operação, ou mais frequentemente com uso intenso. Não é lavável.

Posso substituir a lâmpada LED eu mesmo?

Não, a lâmpada LED deve ser substituída apenas por um técnico qualificado. Contacte o Centro de Assistência Autorizado.

O que é a função boost?

A função boost define o motor na velocidade máxima por 5 minutos e depois retorna à configuração de velocidade anterior.

O que é o modo Brisa?

O modo Brisa opera o exaustor na velocidade mais baixa e desliga automaticamente após 60 minutos. É usado para renovar o ar após cozinhar.

Como funciona a função Hob2Hood?

A função Hob2Hood conecta automaticamente o exaustor a um fogão compatível através de sinais infravermelhos. A velocidade do ventilador ajusta-se com base na temperatura do utensílio mais quente. Consulte o manual do fogão para ativação.

Por que a notificação do filtro está piscando?

Se o ícone do filtro estiver em branco sólido por 30 segundos, indica que o filtro de gordura precisa de limpeza. Se piscar em branco por 30 segundos, indica que o filtro de carvão precisa de substituição ou limpeza.

O que devo fazer se o exaustor não ligar?

Verifique se o aparelho está conectado à fonte de alimentação e se o fusível não está queimado. Se o fusível queimar repetidamente, contacte um eletricista qualificado.

O exaustor é adequado para uso sobre um fogão a gás?

Sim, o aparelho é destinado ao uso acima de fogões, fornos e dispositivos de cozinha semelhantes, incluindo fogões a gás. Garanta ventilação adequada e cumprimento das regulamentações locais.

MANUAL DE UTILIZADOR DIK8190HG AEG

PT Manual de instruções | Exaustor 198

Obrigado por escolher este produto AEG. Criámo-lo para lhe proporcionar um desempenho impecável durante muitos anos, com tecnologias inovadoras que tornam a sua vida mais fácil – funcionalidades que poderá não encontrar em aparelhos comuns. Continue a ler durante alguns minutos para tirar o máximo partido do produto.

Visite o nosso website para:

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

www.aeg.com/support

Registe o seu produto para beneficiar de um serviço melhor:

www.registeraeg.com

Adquira acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.aeg.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Usar sempre peças sobressalentes de origem.

Sempre que contactar o nosso Centro de Assistência Técnica Autorizado, assegure que tem disponíveis os dados seguintes: Modelo, PNC, Número de série.

Esta informação encontra-se na placa de identificação.

⚠ Aviso/Cuidado – Informações de segurança

i Informações gerais e sugestões

Informações ambientais

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA....198

2. INSTRUÇÕES DE SEGURANÇA....201

3. INSTALAÇÃO....203

4. DESCRIÇÃO DO PRODUTO....203

5. UTILIZAÇÃO DIÁRIA....203

6. MANUTENÇÃO E LIMPEZA....205

7. RESOLUÇÃO DE PROBLEMAS.... 206

8. PREOCUPAÇÕES AMBIENTAIS.... 207

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre

as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

- Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

- As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

- Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.

- Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar.

- A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

- Este aparelho destina-se apenas a utilização doméstica por cima de placas, fogões e dispositivos de cozinhar semelhantes.

- Este aparelho foi concebido unicamente para utilização doméstica num ambiente interior.

- Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes onde tal utilização não exceda os níveis de utilização doméstica (médios).

- Antes de efetuar qualquer ação de manutenção, desligue o aparelho da corrente elétrica.

- CUIDADO: As partes acessíveis poderão ficar quentes durante a utilização com aparelhos de cozinhar.

- Utilize apenas os parafusos de fixação fornecidos com o aparelho. Se não tiverem sido fornecidos, utilize os parafusos recomendados nas instruções de instalação. Instale o aparelho num local seguro e adequado que cumpra com os requisitos da instalação.

- AVISO: A não instalação dos parafusos ou a não fixação do dispositivo de acordo com estas instruções pode resultar em perigos elétricos.

- Não utilize adesivos para fixar o aparelho.

- A distância mínima entre a superfície da placa, onde os tachos são colocados, e a parte inferior do aparelho não pode ser inferior a 65 cm, exceto se for especificada uma distância diferente nas instruções de instalação do aparelho ou da placa.

- A descarga de ar tem de cumprir os regulamentos decretados pelas autoridades locais.

- Certifique-se de que o local de instalação do aparelho tem uma boa ventilação, para evitar o refluxo de gases para o local provenientes de aparelhos de queima de gás ou outros combustíveis, incluindo chama desprotegida.

- Certifique-se de que as aberturas de ventilação não ficam obstruídas e que o ar recolhido pelo aparelho não é conduzido para uma conduta de extração de gases de outros aparelhos (sistemas de aquecimento central, termossifões, esquentadores, etc.).

- A queda total de pressão criada na divisão com este aparelho a funcionar e outros que também estejam eventualmente a funcionar não pode ser superior a 0,04 mbar.

- Se o cabo de alimentação elétrica estiver danificado, este deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos elétricos.

• Se o conjunto de cabos estiver danificado, este tem de ser substituído por um conjunto especial de cabos disponível a partir do fabricante ou do seu Centro de Assistência Técnica Autorizado.
• Se o aparelho for ligado diretamente à alimentação elétrica, a instalação elétrica tem de ficar equipada com um dispositivo de isolamento que permita desligar o aparelho da alimentação elétrica em todos os polos. É necessário garantir o corte total da ligação em conformidade com as condições especificadas para sobrevoltagem de categoria III. O dispositivo de corte da ligação tem de estar incorporado nas ligações fixas de acordo com os regulamentos elétricos aplicáveis.
• Não flambeie debaixo do aparelho.
• Não utilize este aparelho para extrair materiais e vapores perigosos ou explosivos.
• Limpe o aparelho regularmente com um pano macio para evitar que o material da superfície se deteriore.
• Não utilize uma máquina de limpar a vapor, spray de água, produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a superfície do aparelho. Utilize apenas detergentes neutros.
• Limpe os filtros de gordura regularmente (pelo menos a cada 2 meses) e remova os depósitos de gordura do aparelho para evitar o risco de incêndio.
• Utilize um pano para limpar o interior do aparelho.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

Risco de ferimentos, choque elétrico, incêndio, queimaduras ou danos no aparelho.

• A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

• Não instale nem utilize o aparelho se estiver danificado.

• Siga as instruções de instalação fornecidas com o aparelho.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Retire todas as películas de embalagem, rotulagem e proteção antes de instalar o aparelho.

- Não instale o exaustor numa cavidade da parede, exceto se a cavidade tiver sido feita com essa finalidade.

2.2 Ligação elétrica

! AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação eléctrica.
• Se o símbolo ( ) não estiver impresso na placa de características, é necessário ligar o aparelho à terra.
• Utilize sempre uma tomada devidamente instalada e à prova de choques elétricos.
• Não permita que o cabo de alimentação fique enredado.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Certifique-se de que o aparelho é instalado corretamente. Um cabo de alimentação elétrica solto ou ligado incorretamente poderá provocar o sobreaquecimento dos terminais.
• Ligue o aparelho à alimentação elétrica apenas no fim da instalação. Certifique-se de que a ligação elétrica fica acessível após a instalação.

2.3 Utilização

! AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

- Este aparelho destina-se apenas a ser utilizado para cozinhar. Não utilize o aparelho com outras finalidades.

• Não altere as especificações deste aparelho.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar, especialmente quando fritar.
• Não utilize grelhadores elétricos descobertos.
• Não a utilize o aparelho como superfície para arrumar objetos.
• Não olhe diretamente para as luzes do aparelho através de lupas, binóculos ou dispositivos óticos semelhantes.
• Se o aparelho funcionar com outros dispositivos, a pressão máxima desenvolvida não deve exceder 4 Pa (4x10-5 bar).

2.4 Assistência técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças de substituição originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.5 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Instruções de instalação

Para obter todas as informações de instalação do aparelho, consulte o folheto de instalação separado.

4. DESCRIÇÃO DO PRODUTO

4.1 Descrição geral do painel de controlo

Função Descrição

1 Ligado/Desligado Liga e desliga o exaustor.

2 Primeira velocidade O motor muda para o primeiro nível de velocidade.

3 Segunda velocidade O motor muda para o segundo nível de velocidade.

4 Terceira velocidade O motor muda para o terceiro nível de velocidade.

5 Velocidade máxima O motor muda para o nível máximo de velocidade.

6 Impulso de velocidade O motor muda para o nível máximo de velocidade. O aparelho volta à regulação anterior ao fim de 5 minutos.

7 Brisa O exaustor funciona com a velocidade menor. O aparelho desliga-se ao fim de 60 minutos.

8 Notificação do filtro Lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura.

9 Hob ^2 Hood Indicador da função para controlar o exaustor a partir da placa.

5. UTILIZAÇÃO DIÁRIA

5.1 Utilizar o exaustor

Verifique a velocidade recomendada na tabela seguinte.

Y_1	Quando aquecer alimentos ou cozinhar em tachos tapados.
Y_2	Quando cozinhar em tachos tapados em várias zonas de aquecimento ou vários queimadores e quando fritar lentamente.
Y_3	Quando cozer e fritar grandes quantidades de alimentos em tachos destapados ou quando cozinhar em várias zonas de aquecimento ou vários queimadores.
Y_e	Quando cozer e fritar grandes quantidades de alimentos com muita humidade em tachos destapados.
	Refresca o ar na cozinha após cozinhar a um nível de ruído muito baixo. Pode ser ativado e desativado tocando no símbolo. A função desativa-se automaticamente após 60 minutos. Utilize apenas após cozinhar.

É recomendável deixar o exaustor a funcionar durante cerca de 15 minutos após o fim dos cozinhados.

O painel de comandos é um campo de sensor. Toque nos símbolos durante 1 segundo para ativar as funções.

Operar o exaustor:

1. Ligue o aparelho premindo o símbolo Pode agora ativar as funções.
2. Toque no símbolo para ativar a função.

A luz do exaustor funciona independentemente de outras funções do exaustor. Para acender a superfície de cozedura, toque no símbolo de luz Para alterar a intensidade da luz, toque e segure novamente no símbolo.

Para desativar o aparelho, prima novamente o símbolo Ⓙ

5.2 Hob²Hood função

É uma função automática que liga a placa a um exaustor. A placa comunica com o exaustor através de um sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de funcionamento da placa e da temperatura do tacho mais quente. Também é possível controlar manualmente a ventoinha utilizando a placa manualmente. A

função pode ser ativada a partir do painel da placa.

Para obter mais informações sobre como utilizar a função, consulte o manual do utilizador da placa.

5.3 Ativar a velocidade máxima do motor

Quando premir o botão na velocidade máxima do motor é selecionada e mantida durante 6 minutos. Após esse tempo, o aparelho volta à regulação de velocidade anterior.

Quando a função está ativa, um toque adicional no botão não tem qualquer efeito.

5.4 Notificação do filtro.

O alarme do filtro lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura. O indicador do filtro está aceso (branco) durante 30 segundos se o filtro de gordura tiver de ser limpo. O indicador do filtro pisca(branco) durante 30 segundos se o filtro de carvão tiver de ser substituído ou limpo.

Consulte a secção da limpeza do filtro de gordura no capítulo "cuidados e limpeza".

Consulte a secção da limpeza do filtro de carvão ou da substituição do filtro de carvão no capítulo “cuidados e limpeza”.

Para ativar ou desativar a função:

1. Interruptor no painel de comandos.
2. Certifique-se de que os ícones estão apagados.
3. Para activar a função, toque em durante 3 segundos.

Se a função estiver ativada, o ícone do filtro pisca (branco)cinco vezes.

1. Para ativar a função, toque em durante 3 segundos.

Se a função estiver desativada, o ícone do filtro épisca (branco)três vezes.

Para redefinir a função, toque em durante 3 segundos.

6. MANUTENÇÃO E LIMPEZA

Não use produtos de limpeza abrasivos nem esfregões.

Limpe a superfície do aparelho com um pano macio com água quente e um detergente suave

Depois de cozinhar, algumas partes do aparelho podem ficar quentes. Para evitar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.

Limpe manchas com um detergente suave.

Mantenha o exaus- tor limpo

Limpe o aparelho e os filtros de gordura todos os meses. Limpe cuidadosamente a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros resíduos pode provocar incêndios.

Os filtros de gordura podem ser lavados numa máquina de lavar a loiça.

Programar a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

Filtro de carvão

O tempo de saturação do filtro de carvão depende dos tipos de cozinhados e da frequência de limpeza do filtro de gordura. O filtro de carvão ativado não é lavável, não pode ser regenerado e deve ser substituído aproximadamente a cada 4/6 meses de funcionamento, ou com maior frequência para uma utilização particularmente intensiva.

6.2 Como limpar o filtro de gordura

Os filtros estão montados com grampos e pinos no lado oposto.

Como limpar o filtro:

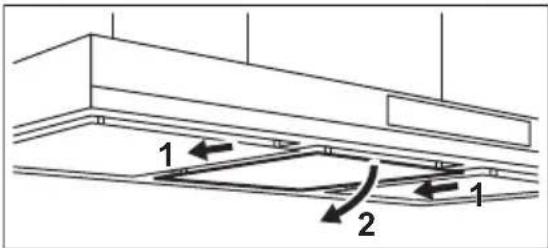

1. Segurar o painel pelos lados e empurrar.

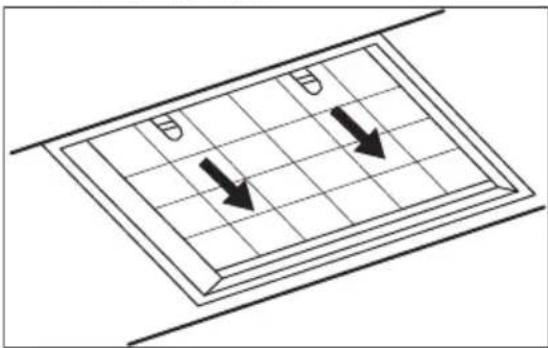

1. Inclinar ligeiramente para baixo a parte da frente do filtro e depois puxar.

Tenha cuidado! O filtro é protegido pela corrente no caso de ocorrer um colapso acidental. Desmontar as correntes antes de limpar os filtros.

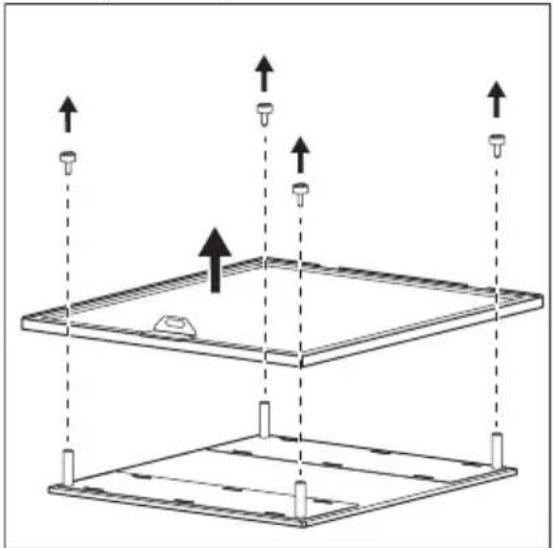

1. Desmonte o filtro retirando os parafusos na parte superior do filtro.

1. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na máquina de lavar loiça.

Programar a máquina de lavar loiça para um ciclo curto a temperatura baixa. O filtro de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetuar os dois primeiros passos pela ordem inversa. Repetir estes passos em todos os filtros, se aplicável.

7. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

6.3 Substituir o filtro de carvão

AVISO!

O filtro de carvão NÃO pode ser lavado!

Para substituir o filtro:

1. Retire os filtros de gordura do aparelho. Consulte a secção "Limpar o filtro de gordura" neste capítulo.
2. Puxe as patilhas no sentido da parte inferior do filtro.

1. Incline ligeiramente a parte da frente do filtro para baixo e depois puxe-o.
2. Para instalar um novo filtro, execute os mesmos passos pela ordem inversa. De qualquer modo, é necessário substituir os filtros pelo menos a cada quatro meses.

6.4 Substituir a lâmpada

Este aparelho é fornecido com uma lâmpada LED. A substituição desta peça tem de ser efetuada por um técnico qualificado. Em caso de avaria, consulte a secção “Assistência” no capítulo “Instruções de segurança”.

7.1 O que fazer se...

Problema Causa possível Solução
Não consegue ativar o aparelho. O aparelho não está ligado a uma fonte de alimentação ou não está ligado corretamente.		Verifique se o aparelho está ligado corretamente à corrente elétrica.
Não consegue ativar o aparelho. O disjuntor está desligado. Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado.
A lâmpada não funciona. A lâmpada está fundida. Substitua a lâmpada. Consulte o capítulo "Cuidados e limpeza".
O aparelho não absorve vapores suficientes.	A velocidade do motor não é adequada aos vapores que aparecem.	Altere a velocidade do motor.
O indicador do alarme do filtro está ligado.	O alarme do filtro está ligado. O filtro de gordura deve ser limpo ou o filtro de carvão deve ser substituído ou limpo.	Consulte “Notificação do filtro” no capítulo “Utilização diária”.

8. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

PENTRU REZULTATE PERFECTE
