Introducción

Muchas gracias por adquirir un amplificador de la serie Hand Wired de VOX.

Durante muchos años, VOX ha diseñado y fabricado algunos de los amplificadores más famosos de la historia reciente... Hoy no es ninguna excepción. ¡Para nosotros es un honor que hayas elegido un amplificador de la serie AC Hand Wired para tu arsenal sonoro!

Para llevar el sonido VOX tradicional que se ha utilizado en tantas canciones y actuaciones famosas a la era moderna, hemos investigado cada faceta de nuestro amplificador de principios de la década de 1960, desde los circuitos hasta el transformador, así como la estructura de la caja acústica, reflejando estos resultados. en nuestro nuevo modelo.

Esta serie no es solamente un “renacimiento” de nuestros amplificadores tradicionales. Hemos introducido actualizaciones modernas que incluyen una reverberación de muelle integrada, un control de volumen maestro rediseñado y la incorporación de un bucle de efectos.

Al combinar un sonido tradicional más auténtico con especificaciones modernas, esperamos que la serie Hand Wired de VOX mejore tu vida musical.

Creemos que esta serie Hand Wired de VOX ofrece unos de los amplificadores más versátiles en cuestión de sonido fabricados hasta la fecha,

y que la serie va camino de unirse a sus predecesoras en el "salón de la fama" de VOX.

¡Que lo disfrutes!

VOX Amplification

MANUAL DE OPERACIÓN

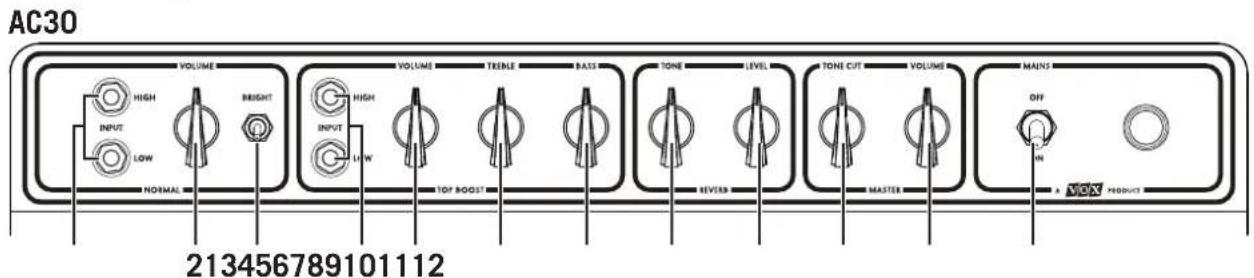

Panel superior

Las partes metálicas de esta unidad, incluido el panel superior, los puertos de ventilación, etc., pueden calentarse debido al calor transferido desde la válvula de potencia o desde el transformador. Esto no es una anomalía de funcionamiento. Ten cuidado, ya que podrías sufrir quemaduras térmicas si tocas estas piezas durante un período prolongado.

Canal NORMAL

1. Jacks de entrada INPUT

Jacks de entrada de guitarra para el canal NORMAL. La entrada 'HIGH' te da más ganancia y volumen de salida, mientras que la entrada 'LOW' es más suave y tiene más headroom (espacio sonoro) limpio.

2. Control VOLUME

Controla el volumen de preamplificador del Canal NORMAL. Puede usarse en conjunción con MASTER VOLUME para crear el balance perfecto entre distorsión de amplificador previo/potencia y nivel total de salida.

3. Conmutador BRIGHT

Cuando se activa, añade más brillantez de agudos a tu sonido.

3a. Conmutador BOOST (solo AC15)

Incrementa la ganancia cuando se activa.

Proporciona un sonido saturado (overdrive) de gran riqueza en las frecuencias de medios que es exclusivo del AC15 de los años 60.

¡NOTA! Es posible que se escuche ruido al activar/desactivar este conmutador. Activalo/desactivalo solo después de haber bajado completamente el mando NORMAL VOLUME o MASTER VOLUME.

Canal TOP BOOST

4. Jacks de entrada INPUT

Jacks de entrada de guitarra para el canal TOP BOOST. La entrada 'HIGH' te da más ganancia y volumen de salida, mientras que la entrada 'LOW' es más suave y tiene más headroom (espacio sonoro) limpio.

5. Control VOLUME

Controla el volumen de preamplificador del canal TOP BOOST. Puede usarse en conjunción con MASTER VOLUME para crear el balance perfecto entre la distorsión de preamplificador/amplificador de potencia y el nivel total de salida.

6. Control TREBLE

Controla las frecuencias agudas de tu sonido: desde suave cuando está al mínimo (sentido antihorario) hasta brillante y cortante cuando está al máximo (sentido horario), y todas las posiciones intermedias.

7. Control BASS

Controla las frecuencias graves de tu sonido: desde suave y ligero cuando está al mínimo (sentido antihorario) hasta cálido y fuerte cuando está al máximo (sentido horario), y todas las posiciones intermedias.

REVERB

Ajusta la tonalidad de la reverberación y el nivel de mezcla.

8. Control TONE

Controla los agudos y graves de la reverberación.

9. Control LEVEL

Controla el nivel de mezcla (cantidad) de reverberación en el sonido. Totalmente a la derecha ofrece una reverberación totalmente saturada, y hacia la izquierda ofrece un sonido más seco. Se puede utilizar el conmutador de pedal VFS1 incluido para activar y desactivar la reverberación.

MASTER

10. Control TONE CUT

Este circuito reside en el amplificador de potencia a diferencia de la sección de preamplificador, como los controles TREBLE y BASS. Su funcionamiento es al contrario de lo que esperarías.

Al moverlo en sentido horario, disminuyen los agudos. Úsalo en conjunción con el control TREBLE para realizar un ajuste fino de los agudos.

11. Control VOLUME

Este control de volumen principal o MASTER VOLUME determina el nivel de salida del amplificador. Úsalo en conjunción con los controles de volumen NORMAL y TOP BOOST para encontrar el balance perfecto entre la distorsión de preamplificador/amplificador de potencia y el nivel total de salida.

12. Conmutador MAINS (ALIMENTACIÓN)

Este es el conmutador de encendido/apagado del amplificador. Por favor, asegúrate que el amplificador está apagado y desenchufado antes de moverlo.

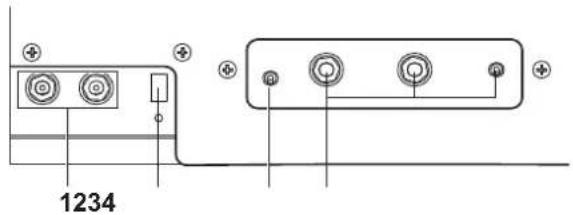

Panel posterior

AC30/AC15

1234

+ 5 6

AC10/AC4

⊕

+ 3 4

+ 5 6

1. Jacks POWER OUTPUT (AC30/AC15)

Aquí es donde puedes conectar un altavoz de extensión o caja(s) acústica(s) externa(s) si lo deseas.

Los altavoces internos del AC30/AC15 están conectados mediante una toma jack de altavoz, y tienen una impedancia de 16 Ω. Puedes conectar otra caja acústica de 16 Ω en paralelo con los altavoces internos. Si quieres desconectar los altavoces internos cuando conectes una caja acústica externa, desconecta el jack de los altavoces integrados. Asegúrate de ajustar el conmutador IMPEDANCE SELECT tal como sea necesario. (Consulta "Conmutador IMPEDANCE SELECT")

1a. Jack EXTERNAL SPEAKER (AC10/AC4)

Cuando se utiliza este jack, el altavoz integrado se desconecta. Esto permite conectar una caja acústica de 16 Ω.

¡AVISO! Para asegurar que tu sistema funciona correctamente, debes tener en cuenta los puntos siguientes:

A) No conectes un altavoz que no pueda soportar al menos 30 W (para AC30) o 15 W (AC15). Si ignoras esta advertencia, podrías destruir el altavoz: ¡no recomendado!
B) Asegúrate siempre de conectar los altavoces con cables de altavoz de alta calidad (no apantallados). No uses nunca cables de guitarra (apantallados).
C) Debes apagar el amplificador antes de conectar el cable de altavoz. Si conectas el cable con el amplificador encendido, puedes dañar tu amplificador.

¡NOTA! Usa siempre un cable de altavoz no apantallado aprobado por VOX para conectar el amplificador AC30/AC15 a una caja acústica de extensión. Se recomienda que todos los cables de audio (con la excepción del cable de altavoz) que se usen para conectar el AC30/AC15 sean de tipo apantallado de alta calidad. No deben exceder de 10 metros.

2. Conmutador IMPEDANCE SELECT (AC30/AC15)

16 OHMS: Los combos permiten las siguientes configuraciones:

A) Ajústalo así si solo usas los altavoces internos.
B) Ajústalo así si conectas una caja acústica de 16 Ω a la salida External (altavoces internos desconectados).

8 OHMS: Los combos permiten las siguientes configuraciones:

A) Ajústalo así si conectas una caja acústica de extensión.
B) Ajústalo así si conectas una caja de altavoces externa de 8 Ω mediante la toma External (altavoces internos desconectados).

3. Conmutador de nivel -10/+4 dB

Si utilizas un procesador de efectos de rack a través del bucle de efectos, ajusta el nivel en +4. Si utilizas un pedal de efectos, ajusta el nivel en -10.

¡NOTA! No hay regla fija para ajustar estos niveles. Prueba ambos ajustes y utiliza el que mejor funcione para ti, ya que cada forma de tocar y cada efecto es diferente.

¡NOTA! Es posible que se escuche ruido al cambiar de posición este conmutador. Cámbialo de posición solo después de haber bajado completamente el mando MASTER VOLUME.

4. Jacks EFFECT LOOP

El bucle de efectos EFFECTS LOOP permite conectar procesadores de Efectos externos. La conexión se realiza en la cadena de señal en lugar de conectarlos en línea entre la guitarra y el amplificador. Ello evita distorsiones no deseadas en las repeticiones cuando se usa un pedal de retardo, por ejemplo.

RETURN: Este es el retorno de efectos y debe conectarse a la salida de los mismos.

SEND: Este es el envío a los efectos y debe conectarse a la entrada de los mismos.

BYPASS: El bucle de efectos es “true bypass”. Ninguna señal se dirige a través del bucle de efectos cuando este conmutador está ajustado en “BYPASS”.

¡NOTA! Es posible que se escuche ruido al activar/desactivar este conmutador. Activalo/desactivalo solo después de haber bajado completamente el mando MASTER VOLUME.

¡NOTA! Utiliza solo cables de guitarra apantallados. NO uses NUNCA cables de altavoz no apantallados.

5. Jack FOOT SWITCH

Conecta aquí el conmutador de pedal VFS1 incluido.

El conmutador de pedal conectado se puede utilizar para activar/desactivar la reverberación.

Aquí se conecta el cable de alimentación incluido.

El voltaje adecuado para el amplificador está indicado en el panel posterior. Antes de conectarlo por primera vez, asegúrate de que el voltaje es el correcto para la zona en la que te encuentras. Si tienes alguna duda, consulta con tu distribuidor VOX.

Especificaciones

AC30HWR2X:

• Dimensiones (ancho × profundo × alto) 705 × 263 × 567 mm
• Peso 32,0 kg
  • Potencia de salida 30 W RMS a 8/16 Ω
• Válvulas incluidas ECC83/12AX7 × 4, ECC81/12AT7 × 1, EL84 × 4, GZ34 (rectificadora) × 1
  • Altavoces 12" 8 Ω Celestion Alnico Blue × 2
• Entradas jack NORMAL INPUT (HIGH y LOW), jack TOP BOOST INPUT (HIGH y LOW), jack FOOT SWITCH, jack RETURN
• Salidas jacks POWER OUTPUT × 2, jack SEND
• Elementos incluidos cable de alimentación, Manual del usuario, conmutador de pedal VFS1

AC15HWR1X:

• Dimensiones (ancho × profundo × alto) 591 × 263 × 567 mm
• Peso 22,7 kg
  • Potencia de salida 15 W RMS a 8/16 Ω
• Válvulas incluidas ECC83/12AX7 × 4, ECC81/12AT7 × 1, EL84 × 2, GZ34 (rectificadora) × 1
• Altavoces 12" 16 Ω Celestion Alnico Blue × 1
• Entradas jack NORMAL INPUT (HIGH y LOW), jack TOP BOOST INPUT (HIGH y LOW), jack FOOT SWITCH, jack RETURN
• Salidas jacks POWER OUTPUT × 2, jack SEND
• Elementos incluidos cable de alimentación, Manual del usuario, conmutador de pedal VFS1

AC10HWR1:

• Dimensiones (ancho × profundo × alto) 530 × 243 × 474 mm
• Peso 16,4 kg
• Potencia de salida 10 W RMS a 16 Ω
  • Válvulas incluidas ECC83/12AX7 × 2, EL84 × 2
• Altavoces 12" 16 Ω Celestion G12M Green Back × 1
• Entradas jack TOP BOOST INPUT (HIGH y LOW), jack FOOT SWITCH, jack RETURN
• Salidas jack EXTERNAL SPEAKER, jack SEND
• Elementos incluidos cable de alimentación, Manual del usuario, conmutador de pedal VFS1

AC4HWR1:

• Dimensiones (ancho × profundo × alto) 416 × 243 × 474 mm
• Peso 13,6 kg
  • Potencia de salida 4 W RMS a 16 Ω
  • Válvulas incluidas ECC83/12AX7 × 2, EL84 × 1
• Altavoces 12" 16 Ω Celestion G12M Green Back × 1
• Entradas jack TOP BOOST INPUT (HIGH y LOW), jack FOOT SWITCH, jack RETURN
• Salidas jack EXTERNAL SPEAKER, jack SEND
• Elementos incluidos cable de alimentación, Manual del usuario, conmutador de pedal VFS1

* Las especificaciones y el aspecto están sujetos a cambios sin previo aviso por mejora.
