AC4C1 - Amplificador de guitarra VOX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de guitarra a válvulas
Marca	VOX
Modelo	AC4C1
Potencia de salida	4 vatios RMS a 16 Ω
Altavoz interno	1 x 10" VX10 (16 Ω)
Válvulas	2 x 12AX7 (previo), 1 x EL84 (potencia)
Controles	Gain, Bass, Treble, Volume
Entradas	1 x INPUT (jack 6,35 mm)
Salidas	1 x EXTERNAL SPEAKER (16 Ω)
Dimensiones (An x Pr x Al)	349 x 211 x 381 mm
Peso	7,9 kg
Alimentación	Red, tensión según modelo (verificar en la parte trasera)
Consumo	No especificado, pero bajo (amplificador clase A 4W)
Accesorios incluidos	Cable de alimentación, manual de usuario
Limpieza	Paño suave y seco
Seguridad	No usar cerca de agua, no obstruir las aberturas de ventilación, desconectar durante tormentas eléctricas
Reparabilidad	Confiar al servicio técnico calificado únicamente

Preguntas frecuentes - AC4C1 VOX

¿Cómo limpiar mi amplificador VOX AC4C1?

Use un paño suave y seco. Nunca use productos líquidos o abrasivos.

¿Qué válvulas utiliza el AC4C1?

Utiliza 2 x 12AX7 para el previo y 1 x EL84 para la etapa de potencia en clase A.

¿Puedo conectar un altavoz externo?

Sí, a través de la salida EXTERNAL SPEAKER. Use solo un altavoz de 16 Ω con una potencia admisible de al menos 4 vatios. El altavoz interno se desconecta.

¿Qué tipo de cable usar para el altavoz externo?

Use un cable de altavoz no blindado (no un cable jack blindado). Apague la alimentación antes de conectar.

¿Cómo obtener un sonido saturado?

Aumente el control Gain más allá de las 12 y suba el Volume para saturar la etapa de potencia. El amplificador en clase A permite una distorsión agradable a bajo volumen.

¿Cuál es la tensión de alimentación requerida?

La tensión está indicada en la parte trasera del amplificador. Verifíquela antes de cualquier conexión. Use solo el cable suministrado.

¿Puedo usar este amplificador en un país diferente?

Está diseñado para el país de compra. Usarlo en otro lugar puede ser peligroso y anular la garantía. Verifique la compatibilidad.

¿Qué hacer si el amplificador no enciende?

Verifique el cable de alimentación, el tomacorriente y el fusible (ubicado en la parte trasera). Si el problema persiste, contacte al servicio técnico.

¿Cómo ajustar el sonido para un estilo rock?

Ajuste el Gain hacia las 2, Bass a la mitad, Treble a 3/4, y ajuste el Volume según el nivel deseado. Inspírese en el circuito Top Boost.

¿Puedo usar pedales de efectos con el AC4C1?

Sí, conecte sus pedales entre la guitarra y la entrada INPUT. El amplificador reacciona bien a los pedales de distorsión y modulación.

MANUAL DE USUARIO AC4C1 VOX

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

- Lea todas las instrucciones antes de utilizar el producto.

• GUARDE ESTAS INSTRUCCIONES

- No utilice este producto cerca del agua; por ejemplo, cerca de una bañera, lavabo, lavadero, en un sótano húmedo, o cerca de una piscina o similar.

- Este producto sólo debe ser utilizado en el soporte recomendado por el fabricante.

- Este producto, ya sea solo o en combinación con un amplificador y auriculares o altavoces puede causar pérdida auditiva permanente. No lo utilice durante largo tiempo a gran volumen, o a un volumen que resulte incómodo. Si nota alguna pérdida de audición, consulte con un especialista.

- El producto debe ser colocado en tal forma que no se interfiera con su adecuada ventilación.

- El producto debe ser situado lejos de fuentes de calor, como radiadores, calefactores u otros aparatos que produzcan calor.

- El producto debe ser conectado a una fuente de corriente eléctrica del tipo descrito en las instrucciones de funcionamiento o tal como esté marcado en el producto.

- El cable de alimentación debe ser desenchufado cuando no se vaya a utilizar el aparato durante largo tiempo.

- Debe ponerse especial cuidado en que no caigan objetos o líquidos en el interior por las aberturas.

- Debe ponerse especial cuidado en que las aberturas de ventilación estén libres y que haya suficiente espacio de aire alrededor de la unidad.

- El producto debe ser revisado por personal cualificado cuando: El cable de alimentación o el enchufe se haya dañado, o Hayan caído objetos o líquidos en el producto, o El producto haya sido expuesto a la lluvia, o El producto no funcione normalmente o exhiba un cambio importante de prestaciones, o El producto se haya caído, o el chasis se haya dañado.

- No intente realizar mantenimiento de este producto más que como se describe en las instrucciones de mantenimiento por parte del usuario. Todas las demás tareas deben ser llevadas a cabo por personal cualificado.

- Instale este producto cerca de un enchufe y deje el cable de corriente accesible.

- ATENCIÓN—Este producto ha de ser conectado a un enchufe con toma de tierra.

- Use solamente los accesorios y soportes especificados por el fabricante.

- Desenchufe este aparato durante tormentas eléctricas o si no lo va a utilizar durante un largo periodo.

- No instale este equipo en una posición alejada de la toma de alimentación.

- No instale este equipo en un lugar confinado, tal como una caja o similar.

- La presión sonora excesiva de los auriculares y los propios auriculares pueden causar pérdida de audición.

- Use este equipo solamente con el carro, soporte, tripode o mesa especificado por el fabricante. Si usa un carro tenga cuidado al moverlo para evitar daños a personas si se cae del carro..

WARNING:

El símbolo del rayo significa que existen voltajes peligrosos sin aislar en el interior de la unidad, que pueden ser de magnitud suficiente para constituir un riesgo de electrocución..

El signo de admiración indica al usuario que existen instrucciones de funcionamiento y mantenimiento importantes en el manual que acompaña al producto.

Nota respecto a residuos y deshechos (solo UE)

Cuando aparezca el símbolo del cubo de basuratachado sobre un producto, su manual de usuario, labatería, o el embalaje de cualquiera de éstos, significa que cuando quiere tire dichos artículos a la basura, ha de hacerlo en acuerdo con la normativa vigente de la Unión Europea. No debe verter dichos artículos junto con la basura de casa. Verter este producto de manera adecuada

ayudará a evitar daños a su salud pública y posibles daños al medioambiente. Cada país tiene una normativa específica acerca de cómo verter productos potencialmente tóxicos, por tanto le rogamos que se ponga en contacto con su oficina o ministerio de medioambiente para más detalles. Si la batería contiene metales pesados por encima del límite permitido, habrá un símbolo de un material químico, debajo del símbolo del cubo de basura tachado.

* Todos los nombres de productos y compañías son marcas comerciales o marcas registradas de sus respectivos propietarios.

INTRODUCCIÓN

¡Felicidades por la adquisición del VOX AC4C1!

Basado en el legendario circuito Top Boost de VOX, ofrece el equilibrio perfecto entre tamaño compacto y sonido demoledor. Diseñado para proporcionar un tono potente sin despertar a los vecinos, la fase de potencia clase A del AC4C1 puede someterse a niveles de saturación de estadio de giras sin salir del salón o del estudio. Un lujo difícil de encontrar en un amplificador de válvulas.

Con el mismo complemento de válvulas y topología de circuito que el diseño del circuito del preamplificador "Top Boost" original, el AC4C1 proporciona el inconfundible tono VOX tan aclamado y deseado por los fanáticos de VOX y cazadores de tonos de todo el mundo.

¡Disfrútalo!

VOX

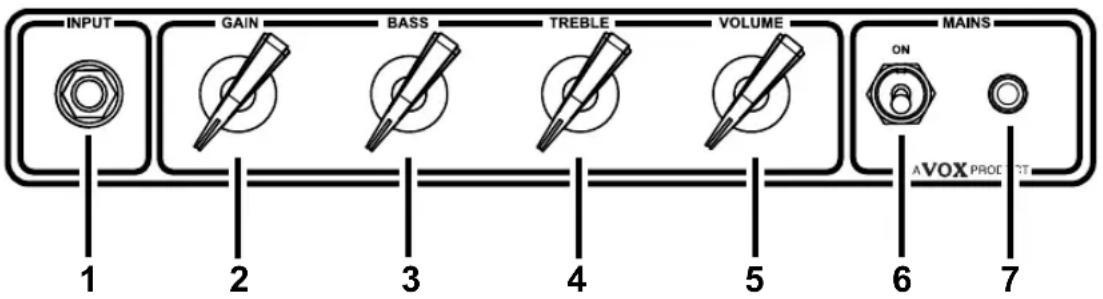

PANEL FRONTAL

conecta aquí usted guitarra!

2. GAIN

Controla el volumen del preamplificador y determina la cantidad de distorsión del preamplificador. Para un sonido nítido, el mando debería ajustarse a un poco antes de las 12 en punto, y para mayor distorsión... ¡súbalo!

3. BASS

Controla las frecuencias graves del sonido: desde ligeras y finas cuando está al mínimo (sentido antihorario) hasta cálidas y gruesas cuando está al máximo (sentido horario), y todas las posiciones intermedias.

4. TREBLE

Controla las frecuencias agudas de usted sonido: desde suave cuando está al mínimo (sentido antihorario) hasta brillante y cortante cuando está al máximo (sentido horario), y todas las posiciones intermedias.

1. VOLUME Controla el volumen global del amplificador y puesto que el diseño es de una sola etapa y clase A, también afectará a la cantidad de distorsión del amplificador de potencia.
2. POWER SWITCH ¡Activa y desactiva el amplificador!
3. INDICATOR ¡Indica si el amplificador está activado o desactivado!

PANEL TRASERO

1. MAINS INPUT Conecte aquí el conector del cable de alimentación incluido.

NOTA: Utilice sólo el cable de alimentación incluido con el AC4C1. Si utiliza algún otro cable de alimentación puede producirse un funcionamiento anómalo.

Los valores específicos de voltaje que admite el amplificador para funcionar se indican en el panel trasero del amplificador. Antes de realizar las conexiones o de activar el amplificador, ajuste el voltaje correcto. Si tiene alguna duda, consulte el distribuidor local VOX.

2. EXTERNAL SPEAKER OUT

Se emplea para conectar el AC4C1 a cualquier recinto de 16 ohmios.

NOTA: El altavoz interno se desconecta cuando se enchufa un recinto externo en este conector.

¡AVISO!: Para asegurar que su sistema funciona correctamente, debe observar los siguientes puntos.

a) No utilice una caja externa cuya impedancia sea distinta a 16Ω.
b) No conecte un altavoz que no pueda soportar al menos 4 vatios de potencia. Si ignora esta advertencia podría destruir el altavoz –no recomendado.
c) Asegúrese SIEMPRE de que usa cables de altavoz de alta calidad (no apantallados). No use nunca cables de guitarra (apantallados).
d) Debe apagar el amplificador antes de conectar los altavoces. Si conecta el cable con el amplificador encendido puede dañar el amplificador.

NOTA: Asegúrese que usa cables de audio de alta calidad apantallados para AC4C1 (con la excepción de los cables de altavoz que no deben ser apantallados). No deben exceder de 10 metros de longitud. Utilice siempre un cable de altavoz no apantallado aprobado por VOX con el amplificador AC4C1 y las cajas externas.

ESPECIFICACIONES

• Controles: Gain, Bass, Treble, Volume
• Entradas: Jack de Entrada
• Salidas: Salida External de altavoz
• Válvulas incluidas: 2 x 12AX7, 1 x EL84
• Puissance de sortie: 4 Vatios RMS (16Ω)
• Altavoz: 1 × 10'' VX10 (16Ω)
• Dimensiones : 349 x 211 x 381 mm (ancho x alto x profundo)
• Peso: 7,9 kg
• Accesorios incluidos: Cable de corriente, manual de usuario

* Las especificaciones y el aspecto están sujetas a cambios sin previo aviso por mejora.

IMPORTANT NOTICE TO CONSUMERS

NOTA IMPORTANTE PARA EL CONSUMIDOR

Este producto ha sido fabricado de acuerdo a estrictas especificaciones y requerimientos de voltaje aplicables en el país para el cual está destinado. Si ha comprado este producto por internet, a través de correo, y/o venta telefónica, debe usted verificar que el uso de este producto está destinado al país en el cual reside.

AVISO: El uso de este producto en un país distinto al cual está destinado podría resultar peligroso y podría invalidar la garantía del fabricante o distribuidor. Por favor guarde su recibo como prueba de compra ya que de otro modo el producto puede verse privado de la garantía del fabricante o distribuidor.
