WICHTIGE SICHERHEITSHINWEISE

- Bitte lesen Sie sich alle Bedienhinweise durch.

• Bewahren Sie diese Bedienhinweise auf.

- Beachten Sie alle Warnungen.

• Befolgen Sie alle Instruktionen.

- Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.

- Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. Außerdem darf man keine Flüssigkeitsbehälter wie Vasen usw. darauf stellen.

- Reinigen Sie es ausschließlich mit einem trockenen Tuch.

- Versperren Sie niemals die Lüftungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.

- Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).

- Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada).

- Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.

- Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird.

- Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss.

- Durch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit nicht verwenden.

- Stellen Sie diesen Verstärker in der Nähe einer Wand Schutzkontaktdose auf und achten Sie auf die freie Zugänglichkeit des Netzanschlusskabels.

- Warnhinweis: Dieser Verstärker darf nur an Steckdosen mit Schutzleiter (Erdung) betrieben werden.

- Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.

- Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.

- Stellen Sie das Gerät während des Betriebes niemals in einen Türschrank oder den Lieferkarton.

- Hohe Schallpegel bei Verwendung eines großen oder kleinen Kopfhörers können Hörschäden verursachen.

- Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestellte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, „gefährliche Spannungen“ im Geräteinneren hin, die so stark sein können, dass sie einen Stromschlag verursachen..

Das Ausrufezeichen in einem Dreieck weist den Anwender darauf hin, dass zum Lieferumfang des Gerätes wichtige Bedienund Wartungshinweise (eventuell Reparaturhinweise) gehören.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein separates,

gesetzlich festgelegtes Entsorgungssystem.

Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen sie sich bei ihrer zuständigen Behörde, wo sie diese Produkte zur fachgerechten Entsorgung abgeben können.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

VORWEG

Vielen Dank für Ihre Entscheidung zu einem VOX AC4C1.

Dieser Amp beruht auf der legendären VOX Top Boost-Schaltung und beweist eindrucksvoll, dass auch ein kompakter Verstärker einen Super-Sound haben kann. Mit einem Pegel, der die Nachbarn nicht aus dem Schlaf reißt, kann der AC4C1 mit seiner „Class A“-Endstufe in bester Stadionmanier zerren, aber eben mit einem zivilisierten und daher heimstudiotauglichen Pegel! Da staunt man schon, was ein Vollröhrenverstärker anno heute alles leisten kann.

Der AC4C1 verwendet dieselbe Röhrenbestückung wie unser unerreichter „Top Boost“-Vorverstärker und klingt deshalb wie ein waschechter VOX, der überall auf der Welt Kultstatus genießt.

Viel Spaß!

VOX

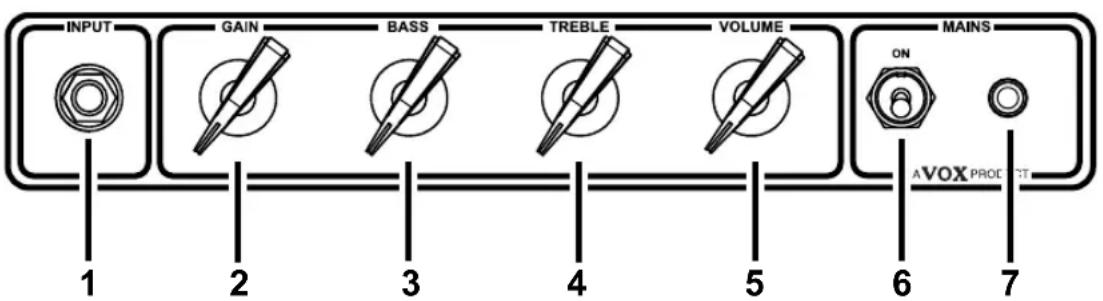

BEDIENFELD

Hier muss die Gitarre angeschlossen werden.

1. GAIN

Hiermit regeln Sie den Vorverstärkerpegel und gleichzeitig die Verzerrungsin- tensität. Einen „cleanen“ Sound erzielen Sie, indem Sie den Regler nie weiter als bis „kurz vor 12“ drehen. Am frühen und späten Nachmittag wird jedoch je länger je mehr gebraten.

1. BASS

Hiermit können die tiefen Frequenzen angehoben und abgesenkt werden – von „dünn und unaufdringlich“ (ganz links) bis „warm und fett“ (ganz rechts). Auch die Zwischenlösungen sind empfehlenswert.

1. TREBLE

Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmeidig und rund“ (ganz links) bis „beißend“ (ganz rechts).

1. VOLUME

Hiermit regeln Sie den Ausgangspegel des Verstärkers. Da es sich um eine „Class A“-Schaltung handelt, beeinflusst diese Einstellung außerdem die Zerrintensität der Endstufe.

1. POWER SWITCH

Hiermit schalten Sie den Verstärker ein und aus.

1. INDICATOR

Leuchtet, wenn der Verstärker eingeschaltet ist.

RÜCKSEITE

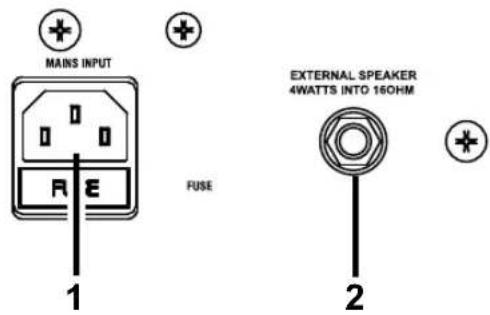

MAINS INPUT 1 FUSE EXTERNAL SPEAKER 4WATTS INTO 16OHM 2

1. MAINS INPUT Schließen Sie hier das beiliegende Netzkabel an.

Anmerkung: Verwenden Sie ausschließlich das zum Lieferumfang des AC4C1 gehörige Netzkabel. Die Verwendung anderer Kabel könnte zu Schäden führen.

Die vorausgesetzte Netzspannung wird auf der Geräterückseite erwähnt. Überprüfen Sie vor Herstellen des Netzanschlusses und Einschalten des Verstärkers, ob er mit der am Einsatzort angebotenen Netzspannung betrieben werden darf. Wenden Sie sich im Zweifelsfall an Ihren VOX-Händler.

2. EXTERNAL SPEAKER OUT

Erlaubt das Anschließen einer 16Ω-Box an den AC4C1.

Anmerkung: Wenn Sie eine externe Box anschließen, wird der interne Lautsprecher stummgeschaltet.

WARNUNG: Das System funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte beachten.

a) Verwenden Sie niemals eine externe Box mit einer anderen Impedanz als 16Ω.
b) Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als 4W. Lautsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit kaputt!
c) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel.
Geschirmte, d.h. Gitarrenkabel eignen sich hierfür nicht.
d) Schalten Sie den Verstärker vor Anschließen der Box aus. Wenn Sie das nicht tun, überlebt der Amp den Anschlussversuch eventuell nicht.

Anmerkung: Prinzipiell sollten alle Kabel (bis auf die Lautsprecherkabel), die man an den AC4C1 anschließt, geschirmt und von guter Qualität sein. Verwenden Sie niemals Kabel mit einer Länge von mehr als 10 Metern. Für die Verbindung des AC4C1 mit einer Erweiterungsbox muss ein nicht geschirmtes Kabel verwendet werden, das von VOX ausdrücklich empfohlen wird.

TECHNISCHE DATEN

• Steuerung: Gain, Bass, Treble, Volume
- Eingänge: INPUT-Buchse
• Ausgänge: External SP-Buchse
• Röhrenbestückung: 2 x 12AX7, 1 x EL84
• Ausgangsleistung: 4 watts RMS (16Ω)
• Lautsprecher: 1 x 10" VX10 (16Ω)
• Abmessungen (B x T x H): 349 x 211 x 381 mm
• Gewicht: 7,9 kg
- Lieferumfang: Netzkabel, Bedienungsanleitung

* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
