BEDIENUNGSANLEITUNG AC30HW VOX

• Bitte lesen Sie sich alle Bedienhinweise durch.
• Bewahren Sie diese Bedienhinweise auf.
• Beachten Sie alle Warnungen.
  • Befolgen Sie alle Instruktionen.
• Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.
• Ein netzgespeistes Gerät darf niemals Regen- oder Wassertropfen ausgesetzt werden. Außerdem darf man keine Flüssigkeitsbehälter wie Vasen usw. darauf stellen.

- Reinigen Sie es ausschließlich mit einem trockenen Tuch.

- Versperren Sie niemals die Lüftungsschlitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.

- Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).

- Versuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterschiedlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stifte und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, sollten Sie einen Elektriker bitten, die Steckdose zu erneuern (für die USA und Kanada).

- Sorgen Sie dafür, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Nähe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.

- Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen werden/wird.

- Im Falle eines Gewitters bzw. wenn Sie das Gerät längere Zeit nicht verwenden möchten, lösen Sie bitte den Netzanschluss.

- Durch Ausschalten des Hauptschalters wird dieses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis längere Zeit nicht verwenden.

- Stellen Sie diesen Verstärker in der Nähe einer Wand Schutzkontaktdose auf und achten Sie auf die freie Zugänglichkeit des Netzanschlusskabels.

- Warnhinweis: Dieser Verstärker darf nur an Steckdosen mit Schutzleiter (Erdung) betrieben werden.

- Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.

- Stellen Sie das Gerät niemals unmittelbar neben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.

- Stellen Sie das Gerät während des Betriebes niemals in einen Türschrank oder den Lieferkarton.

- Hohe Schallpegel bei Verwendung eines großen oder kleinen Kopfhörers können Hörschäden verursachen.

- Stellen Sie das Gerät nur auf einen Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfällt und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestellte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, „gefährliche Spannungen“ im Geräteinneren hin, die so stark sein können, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender darauf hin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehören.

Hinweis zur Entsorgung (Nur EU)

Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehörigen Bedienungsanleitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein separa-

setzlich festgelegtes Entsorgungssystem. Gebrauchteische und elektronische Geräte müssen separat entsorgt, um ein umweltgerechtes Recycling sicherzustellen. Produkte müssen bei benannten Sammelstellen abgegerden. Die Entsorgung ist für den Endverbraucher kos-! Bitte erkundigen sie sich bei ihrer zuständigen Behör- sie diese Produkte zur fachgerechten Entsorgung abge- nnen.

Falls ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen sie diese vor Abgabe des Produktes entfernen und separat entsorgen (siehe oben). Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft ihnen, dass das Produkt umweltgerecht entsorgt wird. Damit leisten sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit vor möglichen negativen Effekten durch unsachgemäße Entsorgung von Müll. Batterien oder Akkus, die Schadstoffe enthalten, sind auch mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes.

Cd oder NiCd steht für Cadmium, Pb für Blei und Hg für Quecksilber.

Vorweg

Vielen Dank, dass Sie sich für einen Verstärker der Reihe VOX Hand Wired entschieden haben.

Seit Jahrzehnten entwickelt und baut VOX Verstärker, die unweigerlich Geschichte schreiben... Und das wollen wir auch in Zukunft so halten. Aber natürlich freuen wir uns noch viel mehr über Ihre Entscheidung für einen Verstärker der Reihe AC Hand Wired!

Um den traditionellen, bei vielen berühmten Songs und Auftritten verwendeten VOX-Sound in unsere moderne Zeit zu bringen, haben wir jedes Bauteil unseres Verstärkers aus den frühen 60ern untersucht – vom Schaltkreis über den Transformator bis hin zur Struktur des Gehäuses –, um diese Ergebnisse in unser neues Modell einfließen lassen.

Diese Reihe ist mehr als nur eine Wiederbelebung unserer traditionellen Amps. Wir haben moderne Updates wie einen eingebauten Federhall, einen neu gestalteten Master-Volume-Regler und einen FX-Loop hinzugefügt.

So haben wir den authentischen traditionellen Sounds mit modernen Features kombiniert, damit die Reihe VOX Hand Wired ihr musikalisches Leben bereichert.

Wir sind der Meinung, dass die Reihe VOX Hand Wired einen der klanglich vielseitigsten Verstärker aller Zeiten bietet, der schon bald mit seinen illustren Vorfahren in einem Atemzug genannt werden wird.

Viel Spaß!

VOX Amplification

BEDIENUNGSANLEITUNG

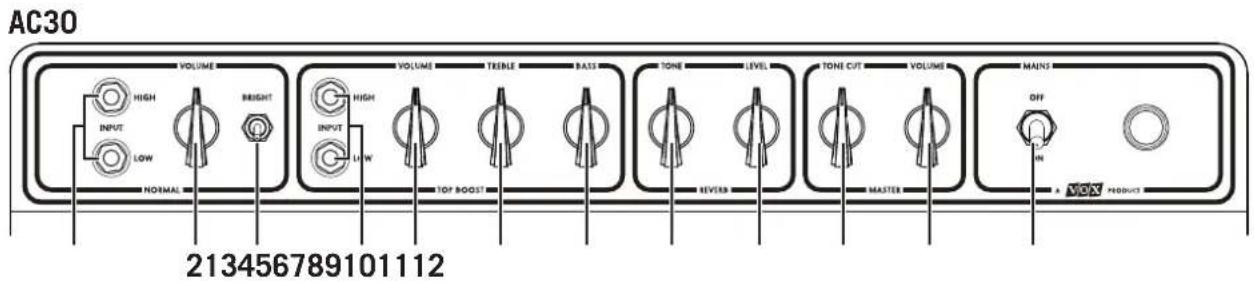

Bedienfeld

Die Metallteile dieses Geräts, darunter das Bedienfeld, die Lüftungsöffnungen und so weiter können durch die von Vakuumröhre oder vom Transformator abgestrihlte Wärme heiß werden. Dies ist keine Fehlfunktion. Seien Sie vorsichtig – wenn Sie diese Teile zu lange berühren, können Sie sich Verbrennungen ersten Grades zuziehen.

'NORMAL'-Kanal

1. INPUT-Buchsen

Gitarreneingänge für den „NORMAL“-Kanal. Die HIGH-Buchse hebt den Eingangspegel stärker an, so dass das Signal lauter wird. Der LOW-Eingang ist leiser und bietet daher eine höhere „cleane“ Reserve.

2. VOLUME-Regler

Regelt den Vorverstärkerpegel des „NORMAL“-Kanals. Im Zusammenspiel mit MASTER VOLUME kann man hiermit die perfekte Balance zwischen Vorverstärker- und Endstufenübersteuerung einstellen.

3. BRIGHT-Schalter

Hiermit kann der Sound brillanter gemacht werden.

3a. BOOST-Schalter (nur AC15)

Dieser Schalter hebt Sie die Vorverstärkung an.

Dadurch entsteht der einzigartige, satte und für den AC15 der 60er typische Mitten-betonte Overdrive-Sound.

ACHTUNG! Beim Bedienen dieses Schalters kann ein Rauschen zu hören sein. Bedienen Sie diesen Schalter daher erst, wenn NORMAL VOLUME oder MASTER VOLUME vollständig heruntergeregelt sind.

TOP BOOST-Kanal

4. INPUT-Buchsen

Gitarreneingänge für den TOP BOOST-Kanal. Die HIGH-Buchse hebt den Eingangspegel stärker an, so dass das Signal lauter wird. Der LOW-Eingang ist leiser und bietet daher eine höhere „cleane“ Reserve.

5. VOLUME-Regler

Regelt den Vorverstärkerpegel des TOP BOOST-Kanals. Im Zusammenspiel mit MASTER VOLUME kann man hiermit die perfekte Balance zwischen Vorverstärker- und Endstufenübersteuerung einstellen.

6. TREBLE-Regler

Hiermit können die Höhen angehoben und abgesenkt werden – von „geschmeidig und rund“ (ganz links) bis „beißend“ (ganz rechts). Zwischenlösungen sind ebenfalls empfehlenswert.

7. BASS-Regler

Hiermit können die tiefen Frequenzen angehoben und abgesenkt werden – von „dünn und unaufdringlich“ (ganz links) bis „warm und fett“ (ganz rechts). Zwischenlösungen sind ebenfalls empfehlenswert.

REVERB

Hiermit werden die Tonalität und der Anteil des Halls im Mix eingestellt.

8. TONE-Regler

Hiermit können der Höhen- und Bassanteil des REVERB-Effekts geändert werden.

9. LEVEL-Regler

Hiermit wird die Balance zwischen dem Direkt- und dem Hallsignal eingestellt. Drehen Sie ihn ganz nach rechts, wenn Sie einen lauten Hall benötigen. Drehen Sie ihn weiter nach links, wenn's nicht ganz so stark hallen soll. Sie können den Hall mit dem im Lieferumfang enthaltenen VFS1-Fußschalter ein- und ausschalten.

MASTER

10. TONE CUT-Regler

Diese Schaltung befindet sich in der Endstufe (während TREBLE und BASS im Vorverstärker wirken). Der Regler tut genau das Gegenteil von dem, was der Name verspricht:

Wenn Sie ihn nach rechts drehen, werden die Höhen abgesenkt. Im Zusammenspiel mit dem TREBLE-Regler können Sie hiermit exakt die gewünschte Höhenwiedergabe einstellen.

11. VOLUME-Regler

Hiermit kann die Ausgangslautstärke (MASTER VOLUME) des Amps eingestellt werden. Im Zusammenspiel mit dem Lautstärkeregler des NORMAL- oder TOP BOOST-Kanals kann man hiermit die perfekte Balance zwischen Vorverstärker- und Endstufenübersteuerung einstellen.

12. MAINS- (Netz-) Schalter

Hiermit wird der Verstärker ein- und ausgeschaltet. Vor Lösen des Netzanschlusses und dem anschließenden Transport müssen Sie den Amp unbedingt ausschalten.

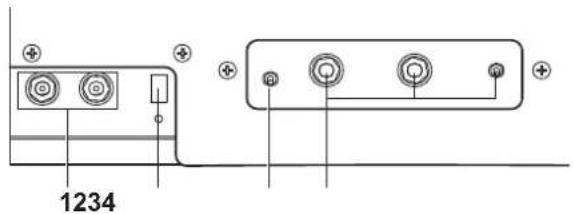

Rückseite

AC30/AC15

1234

+ 5 6

AC10/AC4

⊕

+ 3 4

+ 5 6

1. POWER OUTPUT-Buchsen (AC30/AC15)

Hier können Sie eine Erweiterungs- und/oder eine externe Box anschließen.

Die internen Lautsprecher des AC30/AC15 sind mit Hilfe einer Klinke angeschlossen und für den 16 Ω-Betrieb gedacht. Eine hier angeschlossene 16 Ω-Box wird parallel zu den internen Lautsprechern getrieben. Falls Sie nur über eine angeschlossene Lautsprecherbox spielen möchte, können Sie die eingebauten Lautsprecher trennen, indem Sie deren Lautsprecherstecker ziehen. Vergessen Sie nicht, den IMPEDANCE SELECT-Schalter richtig einzustellen. (Siehe „IMPEDANCE SELECT-Schalter“)

1a. EXTERNAL SPEAKER-Buchse (AC10/AC4)

Diese Buchse dient dem Anschluss einer 16-Ω-Box, wobei der eingebaute Lautsprecher aus der Signalkette getrennt wird.

WARNUNG! Das System funktioniert nur, wenn Sie folgende Punkte beachten.

A) Die externe Box muss eine Kapazität von mindestens 30 W (beim AC30) bzw. 15 W (AC15) haben. Boxen, die diese Anforderungen nicht erfüllen, nehmen schnell Schaden und sollten daher nicht gebraucht werden!
B) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel. Geschirmte, d.h. Gitarrenkabel eignen sich hierfür nicht.
C) Schalten Sie den Verstärker vor Anschließen des Lautsprecherkabels aus. Wenn Sie das nicht tun, überlebt der Amp den Anschlussversuch eventuell nicht.

ACHTUNG! Für die Verbindung des AC30/AC15W mit seinem Lautsprecher oder einer Erweiterungsbox müssen nicht geschirmte Kabel verwendet werden, die von VOX ausdrücklich empfohlen werden. Prinzipiell sollten alle Kabel, die man an den AC30/AC15 anschließt, geschirmt (bis auf das Lautsprecherkabel) und von guter Qualität sein. Verwenden Sie niemals Kabel mit einer Länge von mehr als 10 Metern.

2. IMPEDANCE SELECT-Schalter (AC30/AC15)

16 OHMS: Combos können in folgenden Konfigurationen verwendet werden:

A) Wählen Sie diese Einstellung, wenn Sie nur die internen Lautsprecher verwenden.
B) Wählen Sie diese Einstellung, wenn Sie eine 16 Ω-Box an die EXTERNAL-Buchse angeschlossen (und die internen Lautsprecher abgetrennt) haben.

8 OHMS: Combos können in folgenden Konfigurationen verwendet werden:

A) Wählen Sie diese Einstellung bei Verwendung einer Erweiterungsbox.
B) Wählen Sie diese Einstellung, wenn Sie eine 8 Ω-Box an die EXTERNAL-Buchse angeschlossen (und die internen Lautsprecher abgetrennt) haben.

3. LEVEL -10/+4 dB- Schalter

Wenn du einen 19"-Prozessor an die FX LOOP-Buchsen anschließt, musst du LEVEL auf „+4 dB“ stellen. Schleifst du ein Effektpedal ein, so muss der Schalter auf „-10 dB“ gestellt werden.

ACHTUNG! Es gibt keine „richtige“ Pegeleinstellung. Am besten probierst du also beide Einstellungen aus und entscheidest dich für jene, bei der richtig die Post abgeht.

ACHTUNG! Beim Bedienen dieses Schalters kann ein Rauschen zu hören sein. Bedienen Sie diesen Schalter daher erst, wenn MASTER VOLUME vollständig heruntergeregelt ist.

4. EFFECT LOOP-Buchsen

EFFECTS LOOP erlaubt das Einschleifen externer Effekte, die sich also nicht vor dem Gitarreneingang zu befinden brauchen. Dieser Ansatz eignet sich z.B. für die Verwendung eines Delay-Effekts, weil der ja in der Regel das bereits vom Amp bearbeitete Signal beeinflussen und nicht selbst bearbeitet werden soll.

RETURN: Dies ist der Eingang der Effektschleife, den man mit dem Ausgang des Effektgerätes verbinden muss.

SEND: Dies ist der Ausgang der Effektschleife, den man mit dem Eingang des Effektgerätes verbinden muss.

BYPASS: Der Effektloop lässt sich auf Bypass schalten. Steht dieses Schalter auf „BYPASS“, wird kein Signal durch den Effektloop geschleift.

ACHTUNG! Beim Bedienen dieses Schalters kann ein Rauschen zu hören sein. Bedienen Sie diesen Schalter daher erst, wenn MASTER VOLUME vollständig heruntergeregelt sind.

ACHTUNG! Hierfür dürfen nur geschirmte Gitarrenkabel verwendet werden! Benutzen Sie niemals ungeschirmte Lautsprecherkabel.

5. FOOT SWITCH-Buchse

Zum Anschluss des im Lieferumfang enthaltenen VFS1-Fußschalters.

Mit diesem Schalter können Sie den Hall ein- und ausschalten.

6. MAINS INPUT-Buchse

Schließen Sie hier das beiliegende Netzkabel an.

Die vorausgesetzte Netzspannung wird auf der Geräterückseite erwähnt. Überprüfen Sie vor Herstellen des Netzanschlusses und Einschalten des Verstärkers, ob er mit der am Einsatzort angebotenen Netzspannung betrieben werden darf. Wenden Sie sich im Zweifelsfall an Ihren VOX-Händler.

Technische Daten

AC30HWR2X:

• Abmessungen (B × T × H) 705 × 263 × 567 mm
• Gewicht 32,0 kg
• Ausgangsleistung 30 W RMS an 8/16 Ω
- Röhrensatz ECC83/12AX7 × 4, ECC81/12AT7 × 1, EL84 × 4, GZ34 (Gleichrichter) × 1
• Lautsprecher 2 × 12" 8 Ω Celestion Alnico Blue
- Eingänge NORMAL INPUT-Buchse (HIGH und LOW), TOP BOOST INPUT-Buchse (HIGH und LOW), FOOT SWITCH-Buchse, RETURN-Buchse
• Ausgänge POWER OUTPUT-Buchsen × 2, SEND-Buchse
• Lieferumfang Netzkabel, Bedienungsanleitung, VFS1-Fußschalter

AC15HWR1X:

• Abmessungen (B × T × H) 591 × 263 × 567 mm
• Gewicht 22,7 kg
• Ausgangsleistung 15 W RMS an 8/16 Ω
- Röhrensatz ECC83/12AX7 × 4, ECC81/12AT7 × 1, EL84 × 2, GZ34 (Gleichrichter) × 1
• Lautsprecher 1 × 12" 16 Ω Celestion Alnico Blue
- Eingänge NORMAL INPUT-Buchse (HIGH und LOW), TOP BOOST INPUT-Buchse (HIGH und LOW), FOOT SWITCH-Buchse, RETURN-Buchse
• Ausgänge POWER OUTPUT-Buchsen × 2, SEND-Buchse
- Lieferumfang Netzkabel, Bedienungsanleitung, VFS1-Fußschalter

AC10HWR1:

• Abmessungen (B × T × H) 530 × 243 × 474 mm
• Gewicht 16,4 kg
• Ausgangsleistung 10 W RMS an 16 Ω
• Röhrensatz ECC83/12AX7 × 2, EL84 × 2
- Lautsprecher 1 × 12" 16Ω Celestion G12M Green Back
- Eingänge TOP BOOST INPUT-Buchse (HIGH und LOW), FOOT SWITCH-Buchse, RETURN-Buchse
• Ausgänge EXTERNAL SPEAKER-Buchse, SEND-Buchse
- Lieferumfang Netzkabel, Bedienungsanleitung, VFS1-Fußschalter

AC4HWR1:

• Abmessungen (B × T × H) 416 × 243 × 474 mm
• Gewicht 13,6 kg
• Ausgangsleistung 4 W RMS an 16 Ω
• Röhrensatz ECC83/12AX7 × 2, EL84 × 1
- Lautsprecher 1 × 12" 16Ω Celestion G12M Green Back
- Eingänge TOP BOOST INPUT-Buchse (HIGH und LOW), FOOT SWITCH-Buchse, RETURN-Buchse
• Ausgänge EXTERNAL SPEAKER-Buchse, SEND-Buchse
• Lieferumfang Netzkabel, Bedienungsanleitung, VFS1-Fußschalter
* Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie dieses Produkt über das Internet, per Postversand und/oder mit telefonischer Bestellung gekauft haben, müssen Sie bestätigen, dass dieses Produkt für Ihr Wohngebiet ausgelegt ist.

WARNUNG: Verwendung dieses Produkts in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
