MANUAL DE USUARIO LL2472 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

ESTANTERÍA DE PARED PARA GARAJE

MODELO: LL2472

ADVERTENCIA : Este producto contiene piezas pequeñas. Si se ingieren, pueden provocar asfixia. ¡Mantenga estas piezas pequeñas fuera del alcance de los niños!

1. ¡Antes de la instalación, tome medidas de protección para evitar lesic personales!

PROTECCIÓN OCULAR PROTECCIÓN DE PIES MÁSCARA DE PROTECCIÓN CONTRA EL POLVO

1. El producto debe instalarse en una pared de madera o de hormigón. Antes de la instalación, asegúrese de que la capacidad de carga de la no supere la capacidad de carga máxima. Refuerce la estructura de la p a tiempo para consolidar la capacidad de carga de la pared. De lo cont el producto podría dañarse o podrían producirse lesiones personales.
2. Este producto es solo para uso en interiores. El uso en exteriores p causar daños al producto o lesiones personales.
3. Verifique y confirme si los tornillos están flojos cada dos meses.
4. Al menos dos personas para completar la instalación.
5. Asegúrese de haber leído las instrucciones y de comprender completamente cómo instalarlo. Si no comprende alguno de los pasos de instalación, comuníquese con personal de instalación profesional.
6. ¡No sobrecargue Capacidad máxima: 50 0 lbs/ por capa (distribuida uniformemente)

Preparación de la instalación :

Modelo	LL2472
Número de capas	2
Tamaño de la superficie	72x24 pulgadas
Capacidad máxima de	500 libras/por capa (1000 libras
Material	Acero
Color	Negro

STRUCTURE DIAGRAM

1 2 3

1. Soportes 2. Estante 3. Ganchos

COMPONENTS

No.	Imagen	Nombre	Can
1		Soporte izquierdo	4
2		Soporte derecho	4
3		Estante	8
4		Haz	8
5		Gancho	4
6		Llave en forma de L	1
7		Papel de posicionamiento	1
8		Vial de nivel micro	1
9		Clavija de expansión -12 *58	24
10		Lavadora-8.5	24
11		Tornillo autorroscante hexagonal -	24
12		Cable Corbata s - 12*250	16
13		Perno -M4 * 8	16
14		Manual de usuario	1

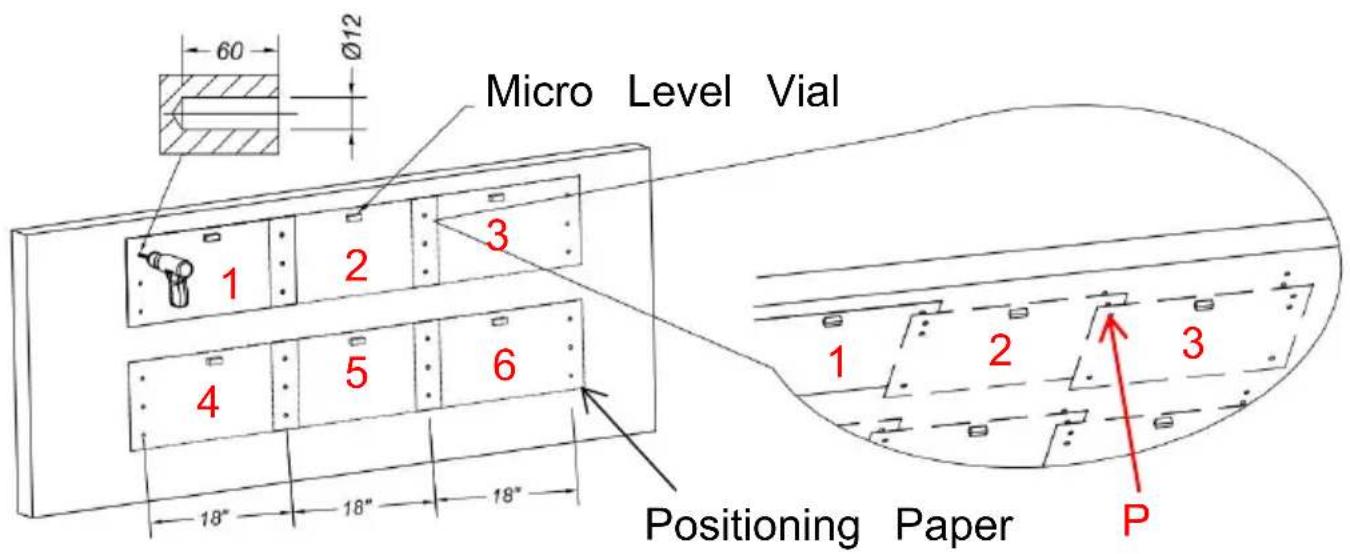

PASO 1-A: Instalación en paredes de hormigón macizo

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper P 1 2 3

1. (El papel de posicionamiento debe reutilizarse 6 veces). Peg el papel de posicionamiento a la altura adecuada, pegue el nivel Micro para ajustar el nivel y luego use el martillo neumático pa perforar ligeramente los puntos de anclaje . (Vea la marca 1 a 26. Retire el papel de posicionamiento y vuelva a pegarlo. (Nota Coincida con el orificio delineado en el Paso 1. (Ver marca P 27. Siga los pasos 1 y 2 para perforar con cuidado todos los de anclaje . (Consulte las marcas 1, 2, 3, 4, 5 y 6 anteriores) Nota: Asegúrese de que las cuatro filas de agujeros estén en I misma línea horizontal.
2. Retire el papel de posicionamiento y taladre agujeros (Φ12x mm) en la pared.

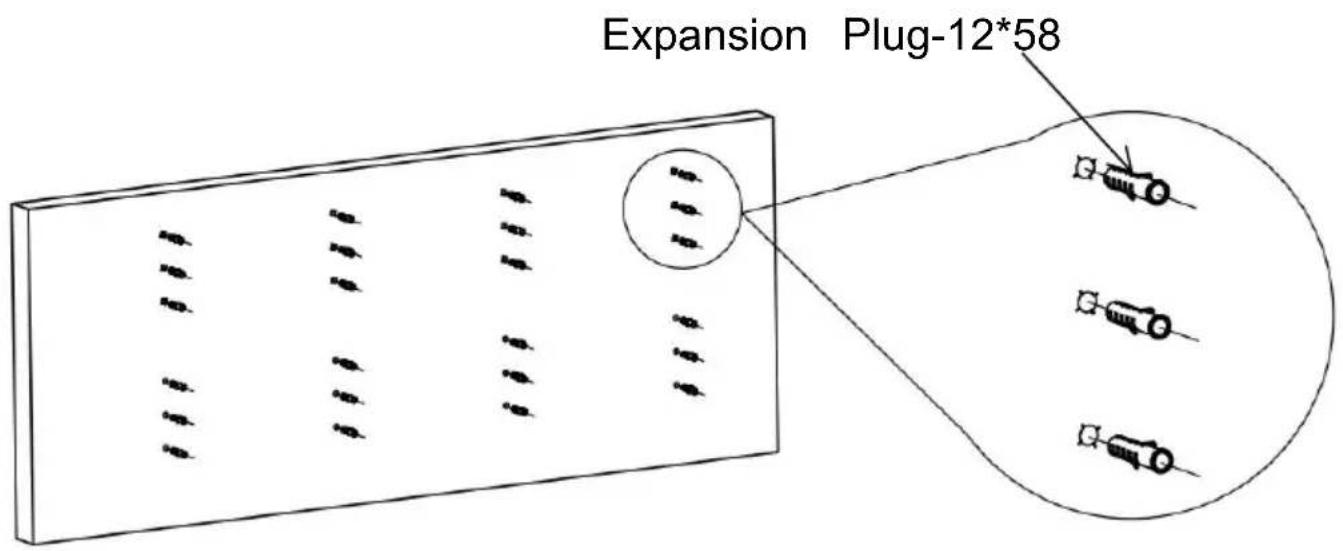

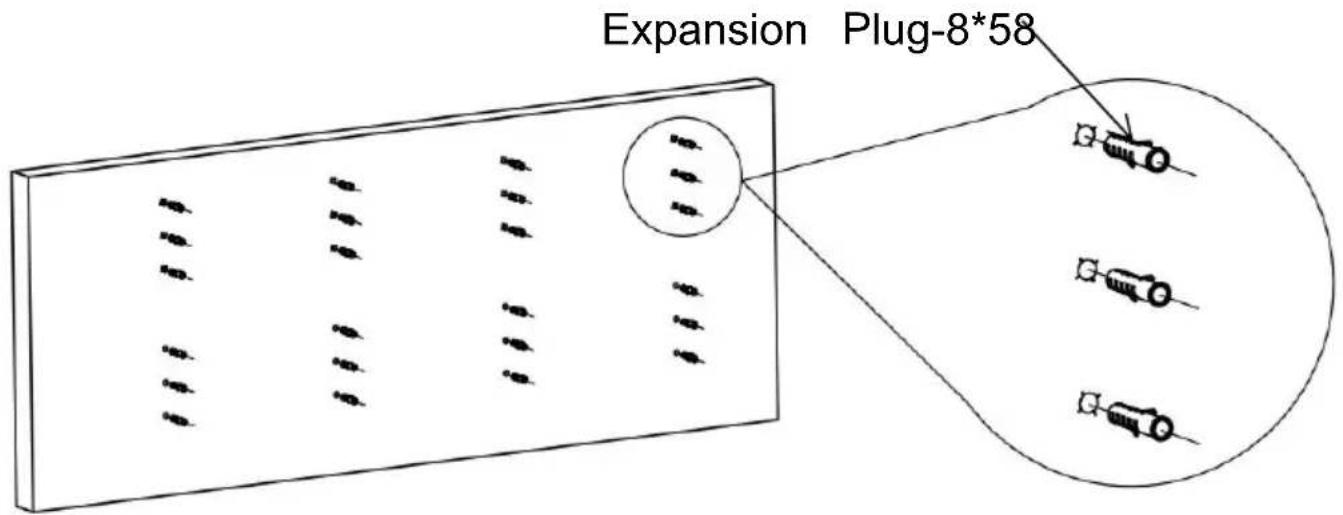

Expansion Plug-12*58

1. Después de limpiar la tierra residual en el agujero, golpee tapón de expansión dentro del agujero completamente.

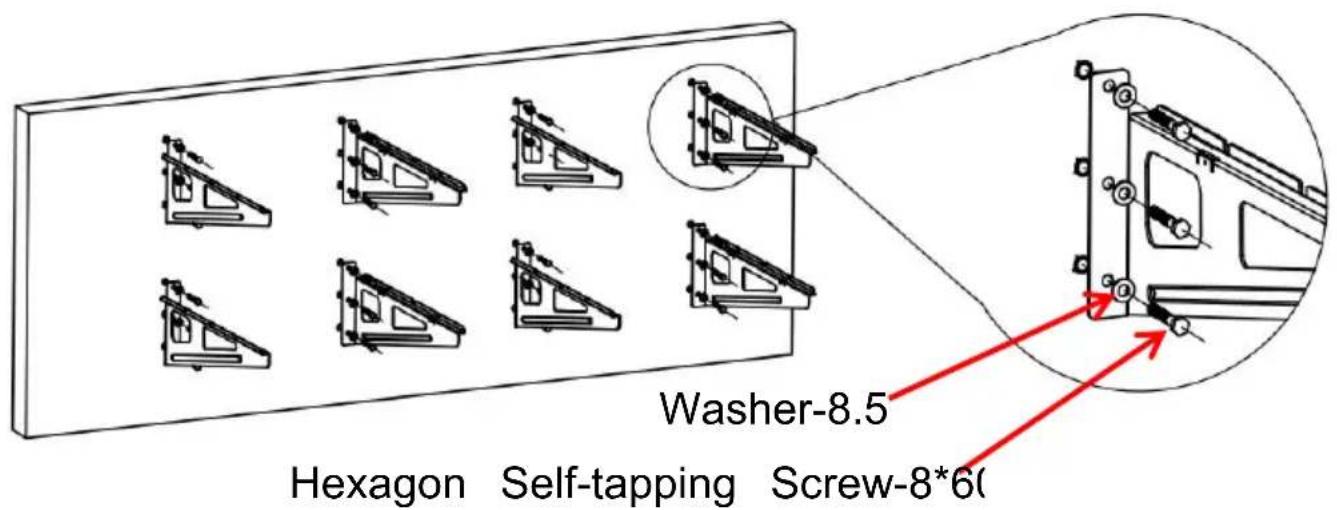

1. Instale y fije el soporte izquierdo y derecho. ¡ El tornillo deb estar completamente atornillado y apretado!

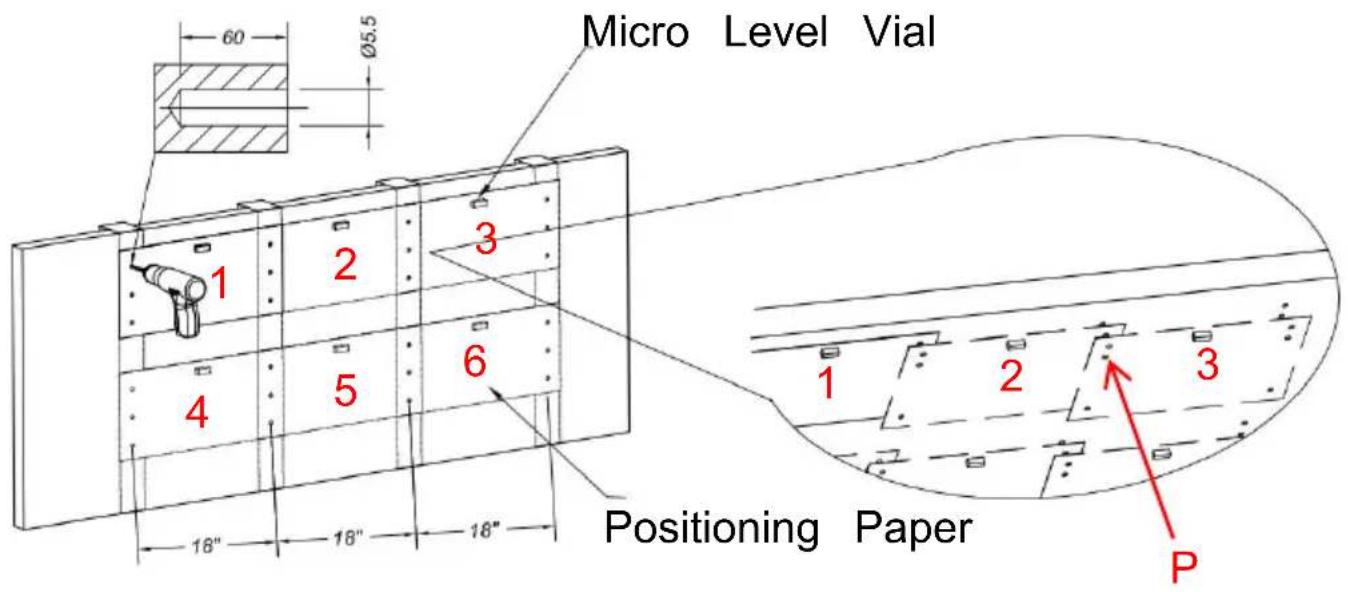

PASO 1-B: Instalación en poste de madera para pared

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P

1. (El papel de posicionamiento debe reutilizarse 6 veces). Peg el papel de posicionamiento a la altura adecuada, pegue el nivel Micro para ajustar el nivel y luego use el mart Positioning paper perforar ligeramente los puntos de anclaje . (Vea la marca 1 a 22. Retire el papel de posicionamiento y vuelva a pegarlo. (Nota Coincida con el orificio delineado en el Paso 1. (Ver marca P 23. Siga los pasos 1 y 2 para perforar con cuidado todos los de anclaje . (Consulte las marcas 1, 2, 3, 4, 5 y 6 anteriores) Nota: Asegúrese de que las cuatro filas de agujeros estén en I misma línea horizontal.

1. Retire el papel de posicionamiento y taladre agujeros (Φ5,560 mm) en la pared.

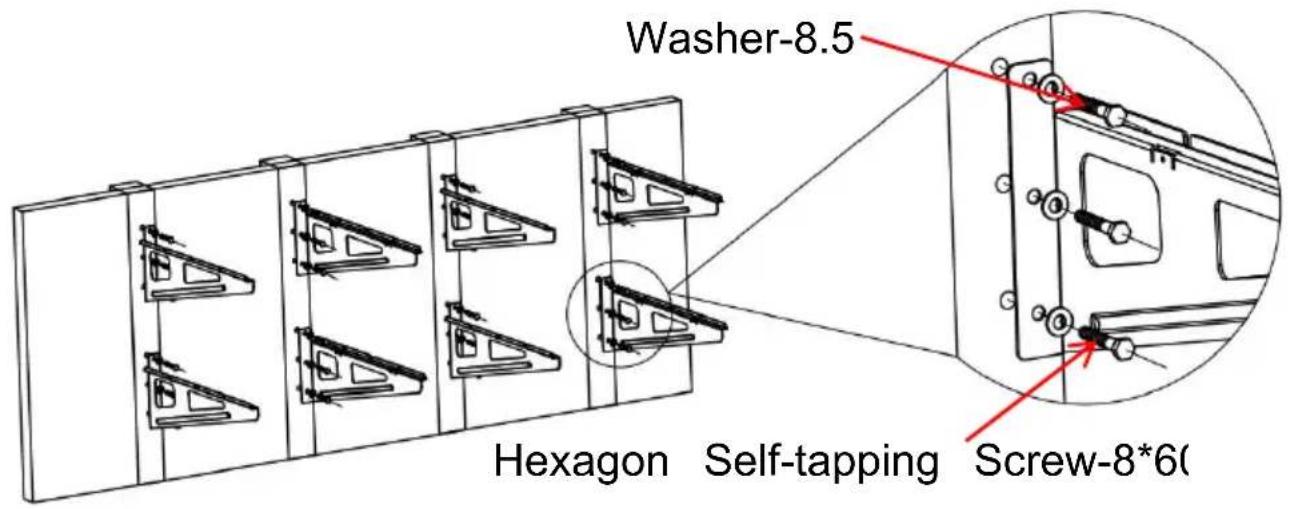

1. Instale y fije el soporte izquierdo y derecho. ¡El tornillo det estar completamente atornillado!

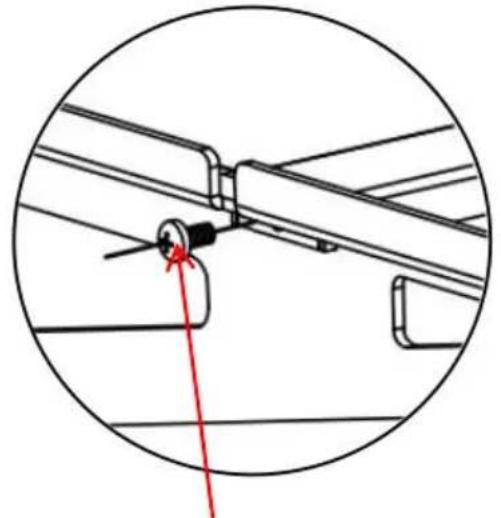

PASO 2: Montaje de la viga

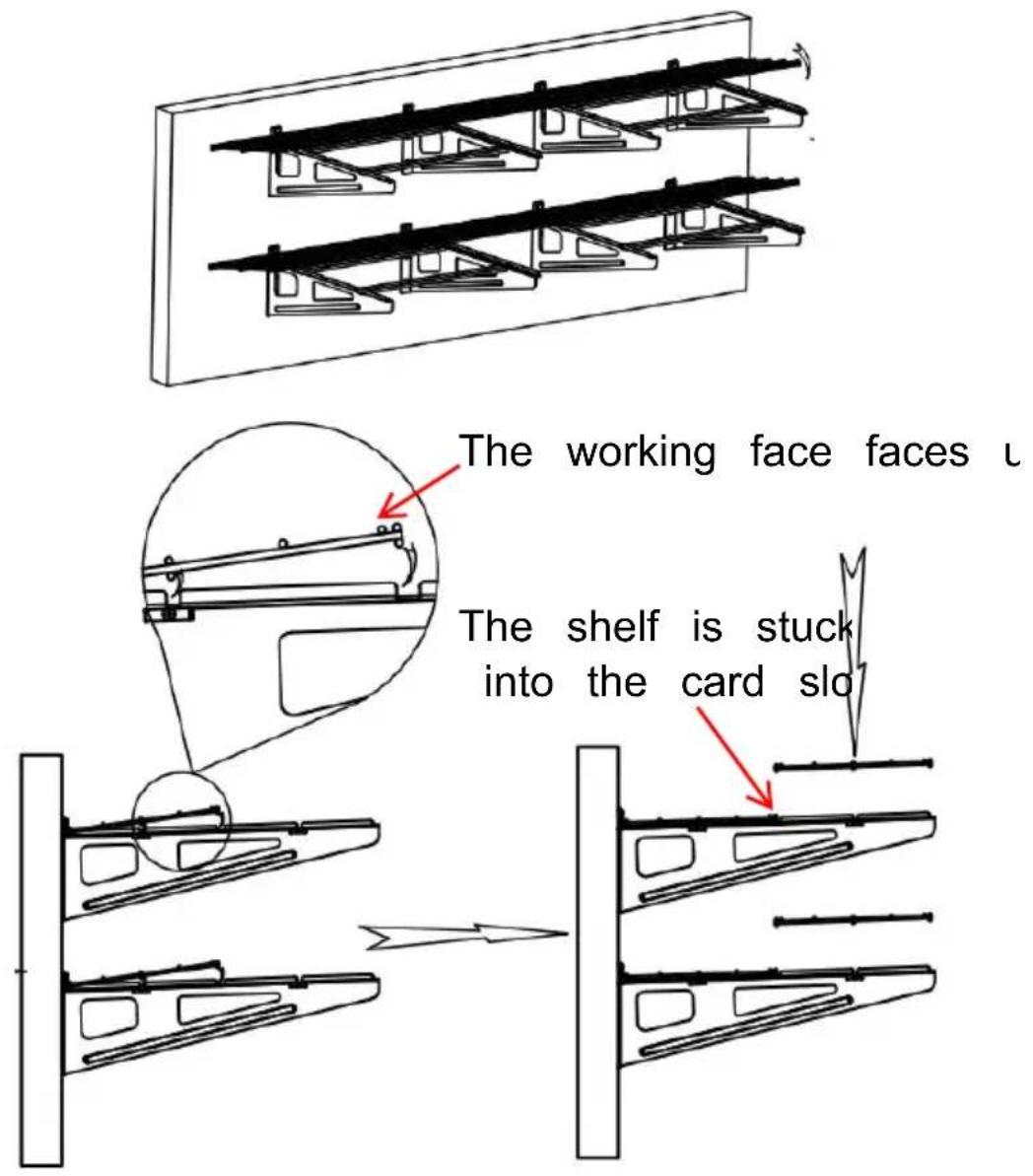

PASO 3: Instalación del estante

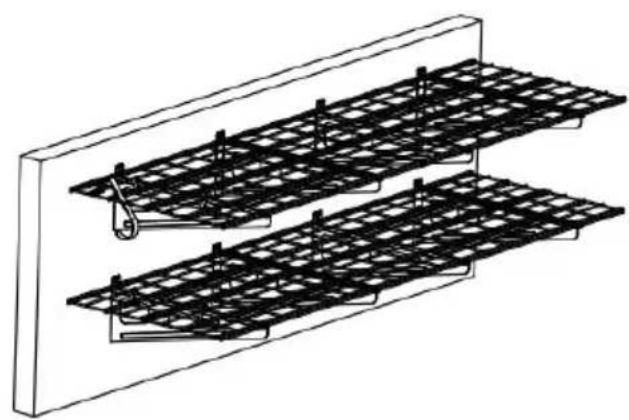

PASO 4: Gancho de montaje

1. No sobrecargue.
2. Intente evitar colocar artículos húmedos en los estantes. Mantenga el almacén sin demasiada humedad.
3. Verifique y confirme si los tornillos están flojos cada dos meses.
4. Quite el polvo periódicamente con un trapo limpio y coloque los artíc de forma ordenada en los estantes.
