SCAFFALATURA DA PARETE PER GARAGE

MODELLO: LL2472

ATTENZIONE : Questo prodotto contiene piccole parti. Se ingerito, potrebbe rappresentare un rischio di soffocamento. Tenere queste piccole parti lontano dalla portata dei bambini!

1. Prima dell'installazione, adottare misure di protezione per evitare lesion personali !

PROTEZIONE DEGLI OCCHI PROTEZIONE DEL PIEDE INDOSSARE LA PROTEZIONE CON MASCHERA

ANTIPOLVERE

1. Il prodotto deve essere installato su una parete in legno o cemento. dell'installazione, assicurarsi che la capacità portante della parete non supe la capacità portante massima! Si prega di rafforzare la struttura della pare tempo per consolidare la capacità portante della parete! In caso contrario, prodotto potrebbe danneggiarsi o potrebbero verificarsi lesioni personali!

2. Questo prodotto è destinato esclusivamente all'uso in ambienti interni. L'uso all'esterno può causare danni al prodotto o lesioni personali.

3. Controllare e confermare ogni due mesi che le viti siano allentate.

4. Almeno due persone per completare l'installazione.

5. Assicurati di aver letto le istruzioni e di aver compreso appieno come installare. Se non capisci uno qualsiasi dei passaggi di installazione, conta il personale di installazione professionale.

6. Non sovraccaricare Capacità massima: 50 0 libbre / per strato (distribuito uniformemente)

Preparazione all'installazione :

Modello	LL2472
Numero di strati	2
Dimensioni della superficie	72x24 pollici
Capacità portante massima	500 libbre/per strato (1000 libbre)
Materiale	Acciaio
Colore	Nero

STRUCTURE DIAGRAM

1 2 3

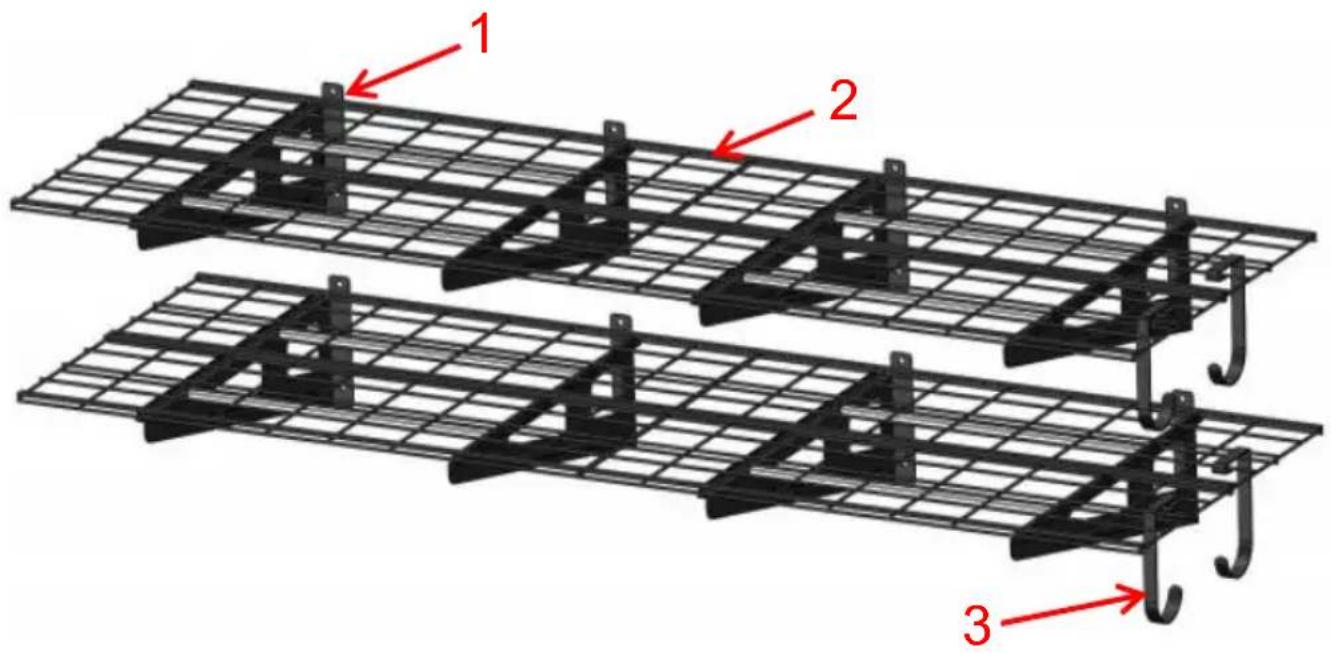

1. Staffe 2. Ripiano 3. Ganci

COMPONENTS

NO.	Immagine	Nome	Qua
1		Parentesi sinistra	4
2		Parentesi quadra destra	4
3		Mensola	8
4		Trave	8
5		Gancio	4
6		Chiave a L	1
7		Posizionamento della carta	1
8		Fiala di microlivello	1
9		Spina di espansione -12*58	24
10		Rondella-8.5	24
11		Vite autofilettante esagonale - 8*6	24
12		Cavo Cravatte - 12*250	16
13		Bullone -M4* 8	16
14		Manuale d'uso	1

FASE 1-A: Installazione su pareti in calcestruzzo solido

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper P 1 2 3

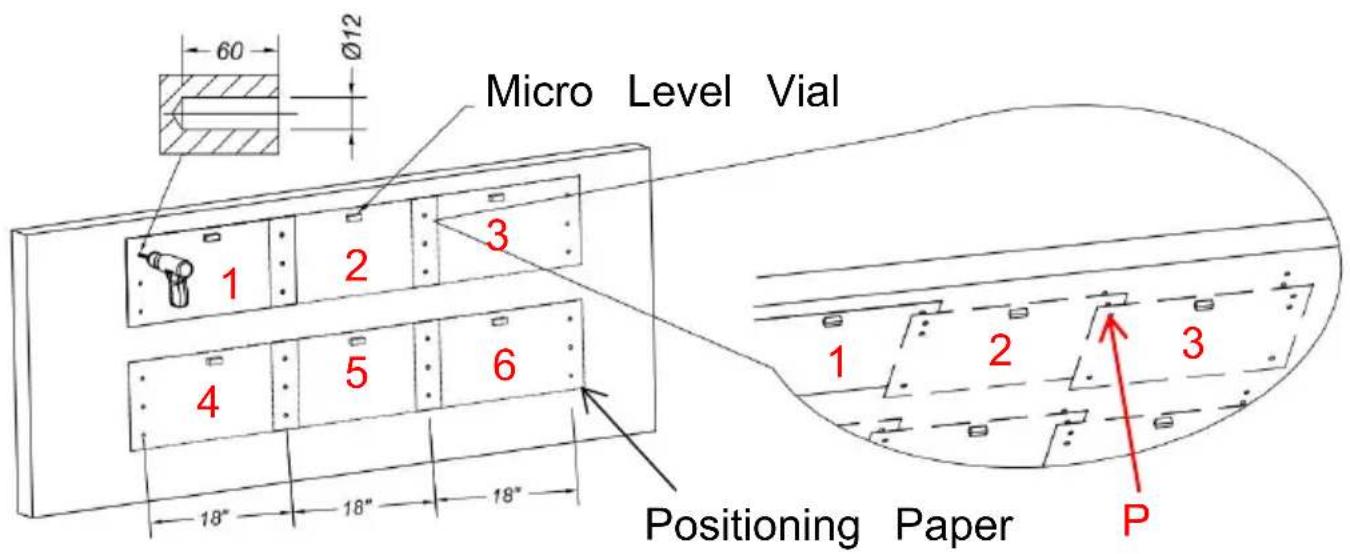

1. (La carta di posizionamento deve essere riutilizzata 6 volte.) Incollare la carta di posizionamento all'altezza appropriata, incollar la fiala del microlivello per regolare il livello, quindi utilizzare il martello pneumatico per forare leggermente i punti di ancoraggio (Vedere il punto 1 sopra.)
2. Rimuovere la carta di posizionamento e incollarla nuovamente (Nota: coincidere con il foro indicato nel passaggio 1. (Vedere il segno P sopra.)
3. Seguire i passaggi 1 e 2 per forare delicatamente tutti i pu ancoraggio (vedere i punti 1, 2, 3, 4, 5, 6 sopra).

Nota: assicurarsi che le quattro file di fori siano sulla stessa lin orizzontale.

1. Rimuovere la carta di posizionamento e praticare dei fori (Φ 12x60mm) nel muro.

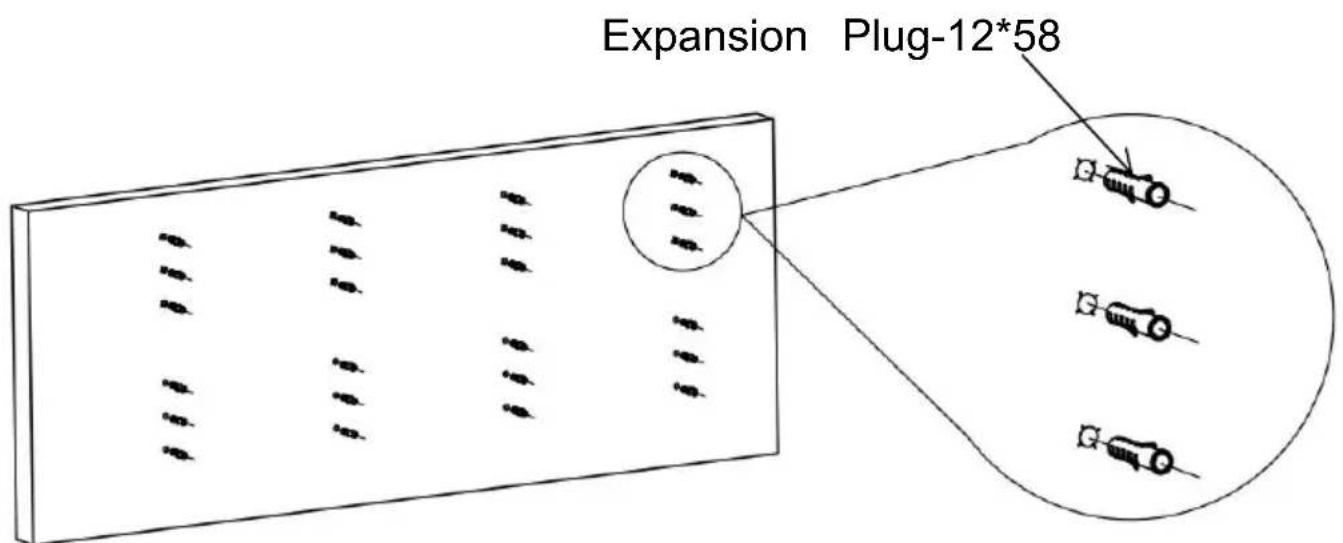

Expansion Plug-12*58

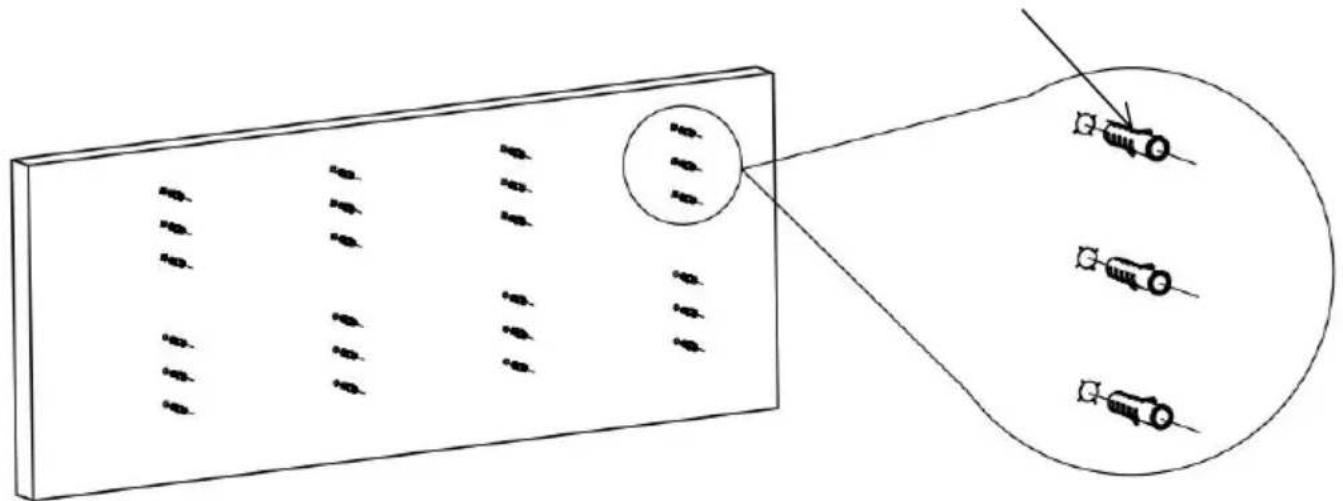

1. Dopo aver rimosso il terreno residuo dal foro, inserire completamente il tappo di espansione nel foro.

1. Installare e fissare la staffa sinistra e destra. La vite deve essere avvitata completamente e premere saldamente!

FASE 1-B: Installazione su palo in legno

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P

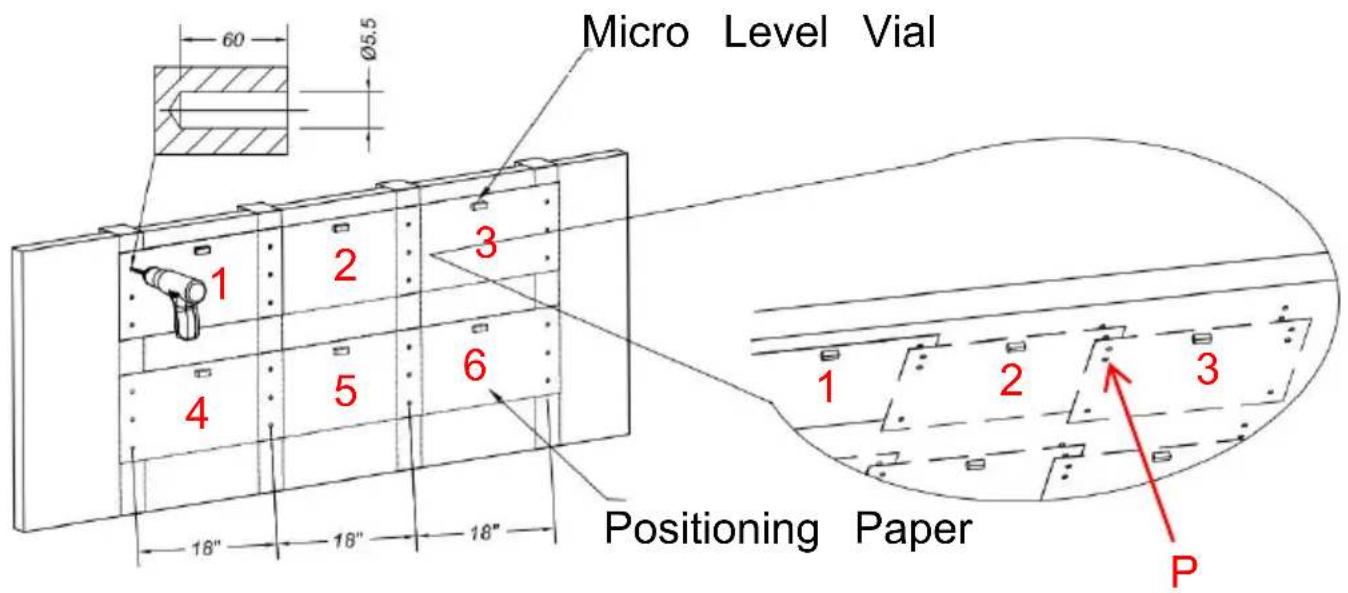

1. (La carta di posizionamento deve essere riutilizzata 6 volte.) Incollare la carta di posizionamento all'altezza appropriata, incollar la fiala del microlivello per regolare il livello, Positioning paper martello pneumatico per forare leggermente i punti di ancoraggio (Vedere il punto 1 sopra.)
2. Rimuovere la carta di posizionamento e incollarla nuovamente (Nota: coincidere con il foro indicato nel passaggio 1. (Vedere il segno P sopra.)
3. Seguire i passaggi 1 e 2 per forare delicatamente tutti i pu ancoraggio (vedere i punti 1, 2, 3, 4, 5, 6 sopra).

Nota: assicurarsi che le quattro file di fori siano sulla stessa lin orizzontale.

Expansion Plug-8*58

1. Rimuovere la carta di posizionamento e praticare dei fori (Φ 5,5x60mm) nel muro.

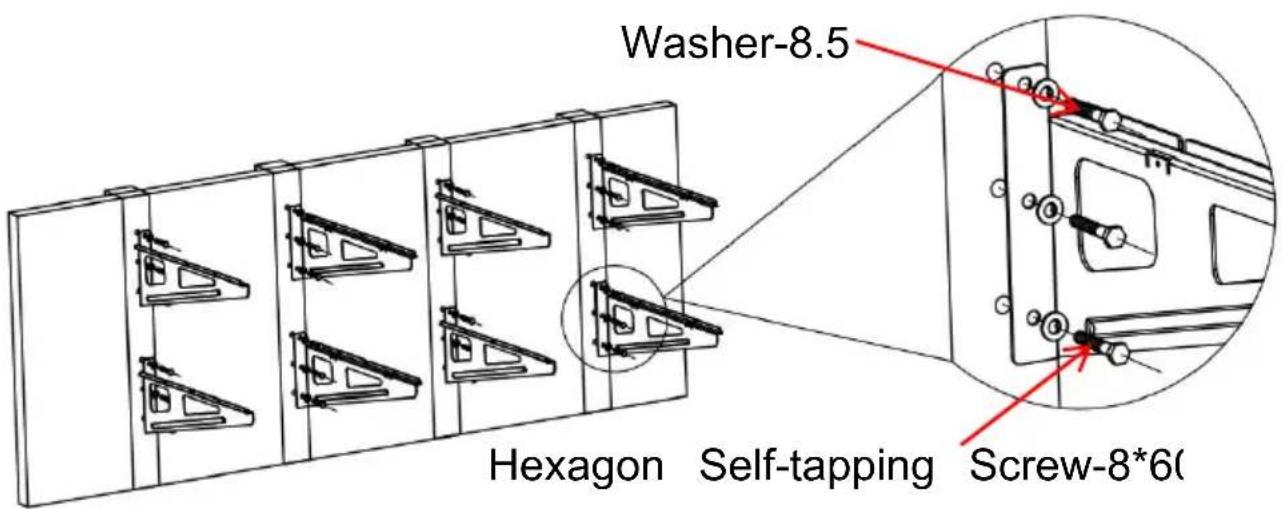

1. Installare e fissare la staffa sinistra e destra. La vite deve essere avvitata completamente!

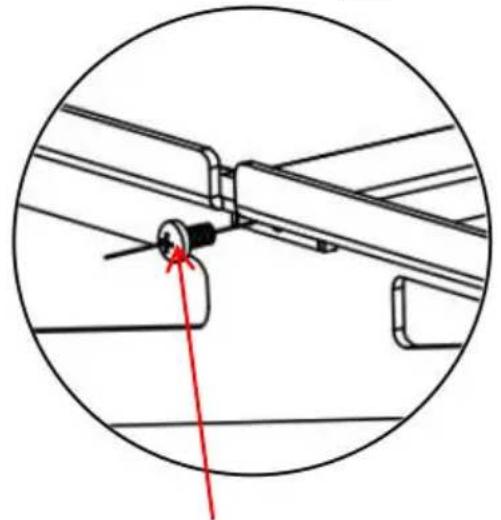

FASE 2: Montaggio della trave

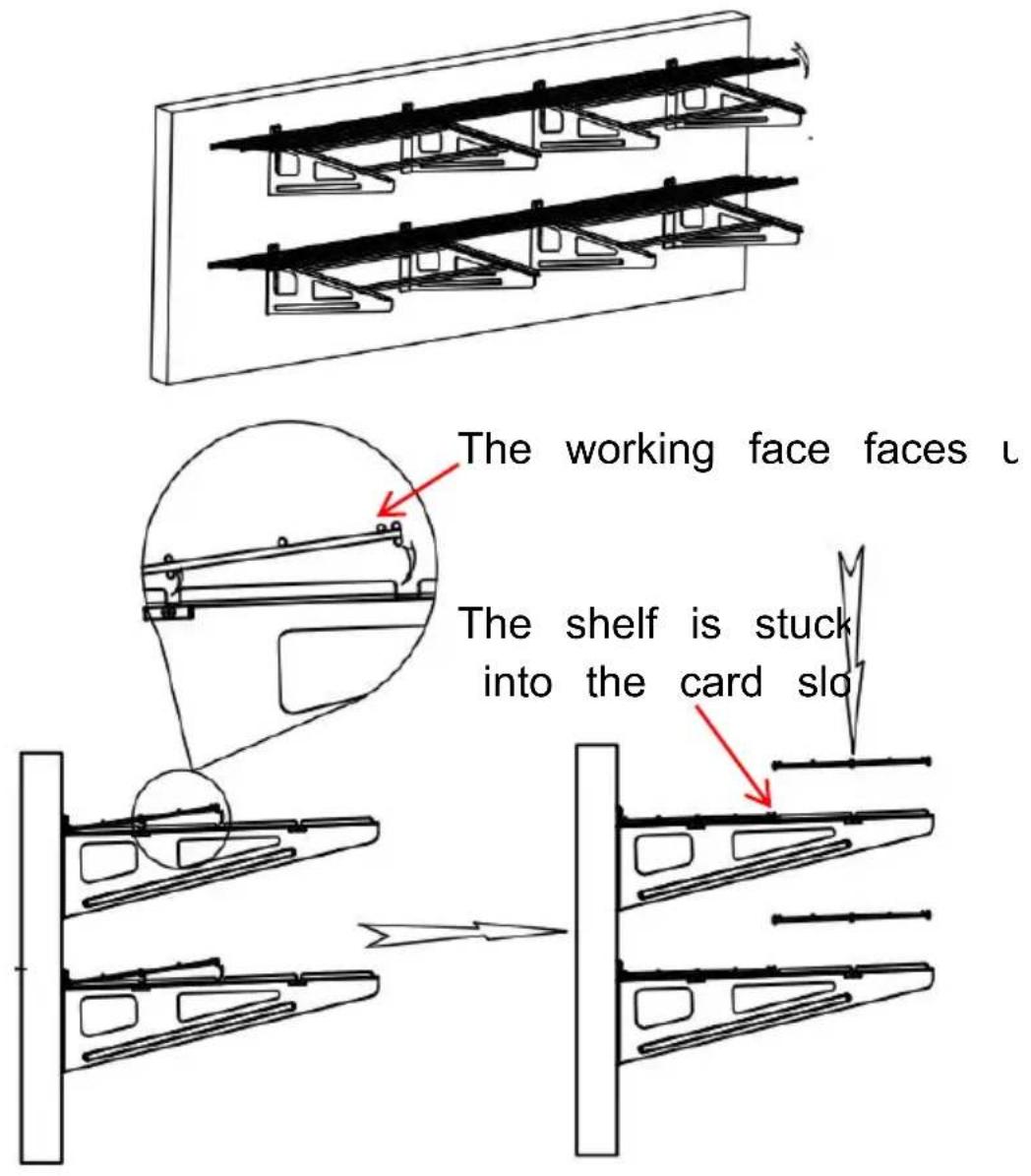

FASE 3: Installazione dello scaffale

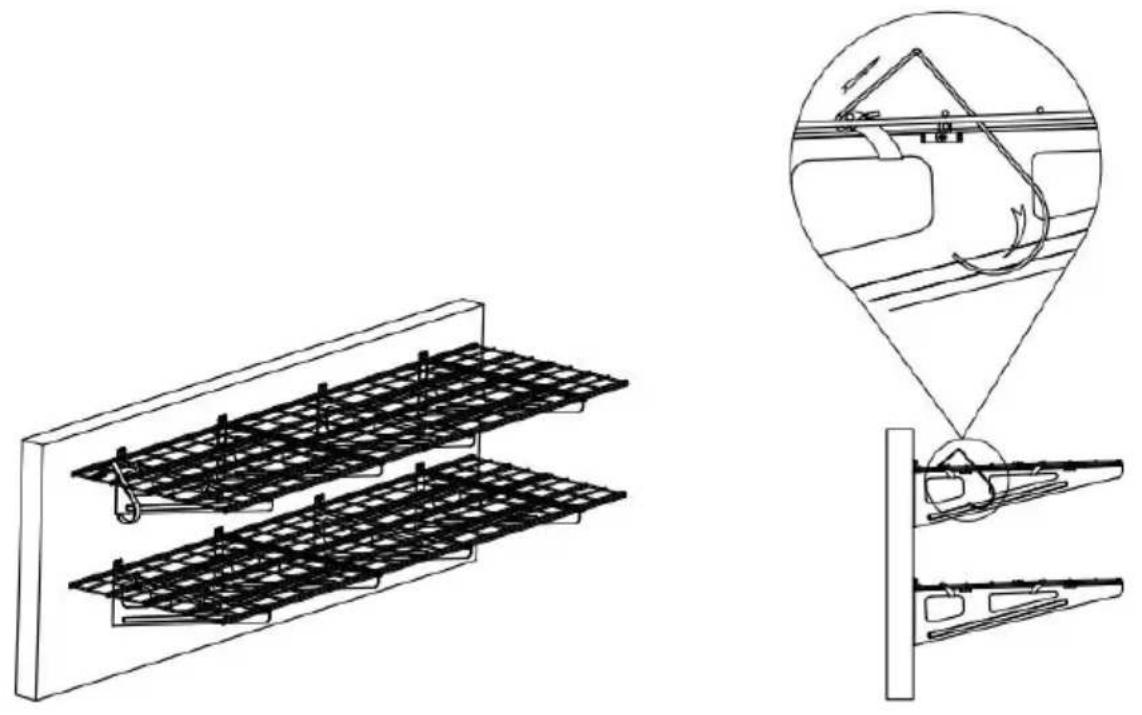

FASE 4: Gancio di montaggio

1. Non sovraccaricare.
2. Si prega di cercare di evitare di mettere oggetti bagnati sugli scaffali. Mantenere il magazzino non troppo umido.
3. Controllare e confermare ogni due mesi che le viti siano allentate.
4. Spolverare regolarmente con uno straccio pulito e disporre gli oggetti modo ordinato sugli scaffali.
