GEBRUIKSAANWIJZING LL2472 Vevor

WAARSCHUWING : Dit product bevat kleine onderdelen. Als u het inslikt, kan het verstikkingsgevaar opleveren. Houd deze kleine onderdelen buiten bereik van kinderen!

1. Neem voor de installatie beschermende maatregelen om persoonlijk letsel te voorkomen!

OOGBESCHERMING VOETBESCHERMING STOFMASKER BESCHERMING DRAGEN

1. Het product moet op een houten of betonnen muur worden geïnstalle Controleer vóór de installatie of het draagvermogen van de muur het maximale draagvermogen niet overschrijdt! Versterk de structuur van de muop tijd om het draagvermogen van de muur te consolideren! Anders kan product beschadigd raken of kan er persoonlijk letsel optreden!

2. Dit product is alleen voor gebruik binnenshuis. Buitengebruik kan leide tot schade aan het product of persoonlijk letsel.

3. Controleer elke twee maanden of de schroeven loszitten.

4. Minimaal twee personen om de installatie te voltooien .

5. Zorg ervoor dat u de instructies hebt gelezen en volledig begrijpt hoe moet installeren. Als u een van de installatiestappen niet begrijpt, neem d contact op met professioneel installatiepersoneel.

6. Niet overbelasten Maximale capaciteit: 50 0 lbs / per laag (gelijkmatig verdeeld)

Installatievoorbereiding :

Model	LL2472
Aantal lagen	2
Afmetingen van het	72x24 inch
Maximaal draagvermogen	500 lbs / per laag (totaal 1000
M ateriaal	Staal
Kleur	Zwart

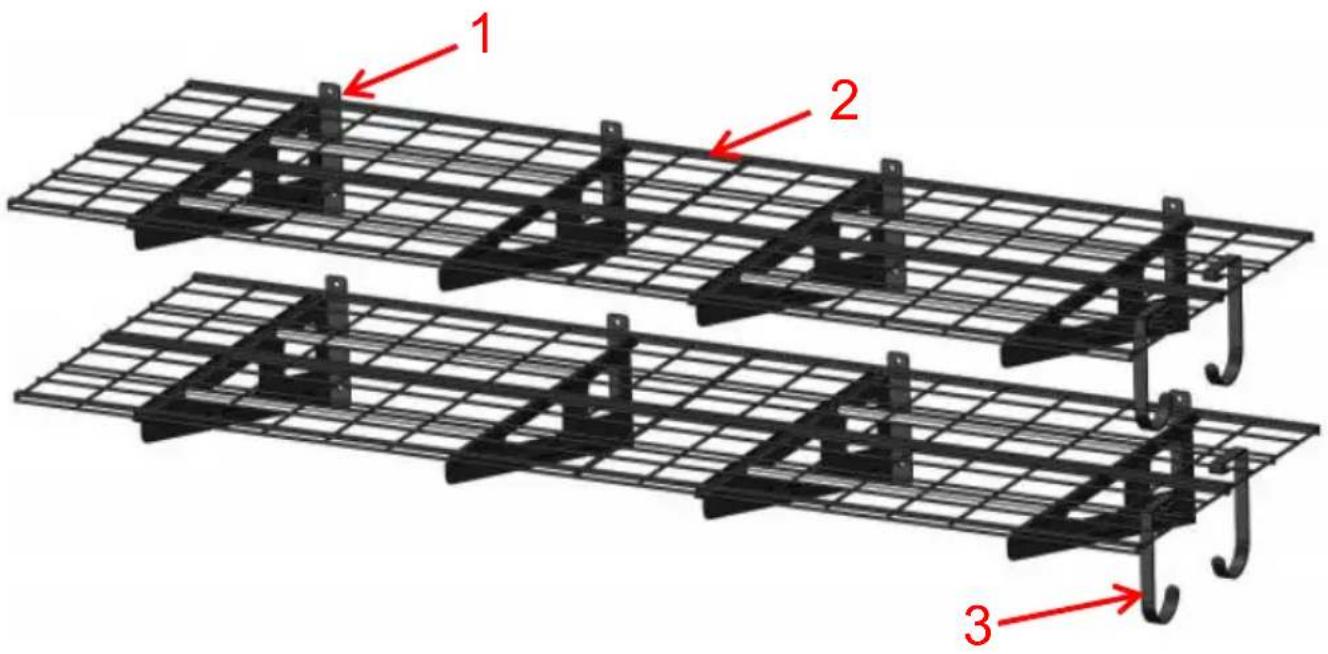

STRUCTURE DIAGRAM

1 2 3

1. Beugels 2. Plank 3. Haken

COMPONENTS

Nee	Afbeelding	Naam	Hoe
1		Linker haak	4
2		Rechterbeugel	4
3		Plank	8
4		Straal	8
5		Haak	4
6		L-vormige W -vormige kruk	1
7		Positioneringspapier	1
8		Microniveau-flesje	1
9		Uitbreidingsplug -12 * 58	24
10		Ring-8.5	24
11		Zeskant S -tappende schroef-8*60	24
12		Kabel Stropdas -12 * 250	16
13		Bout -M4 *8	16
14		Gebruiksaanwijzing	1

STAP 1-A: Installatie op massieve betonnen muren

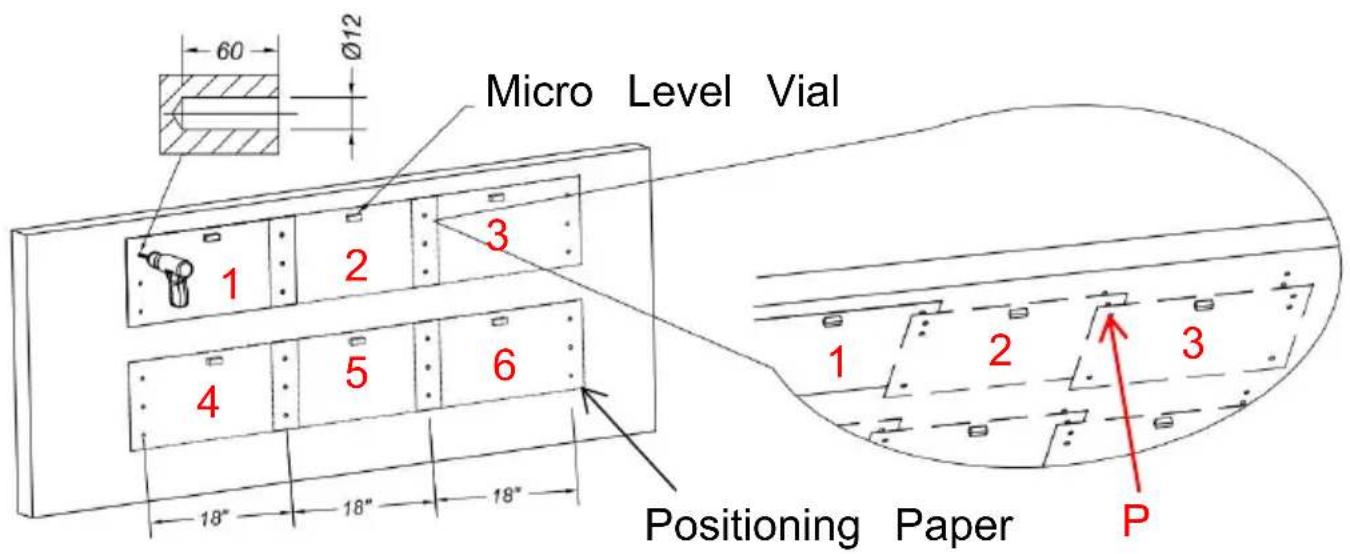

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper P 1 2 3

1. (Het positioneringspapier moet 6 keer opnieuw worden gebruikt.) Plak het positioneringspapier op de juiste hoogte, lijm microwaterpasflesje vast om het waterpas te stellen en boor vervolgens met de drilboor de ankerpunten lichtjes uit . (Zie markering 1 hierboven.)
2. Verwijder het positioneringspapier en plak het opnieuw. (Let Zorg dat het samenvalt met het gat dat is omlijnd in stap 1. (markering P hierboven.)
3. Volg stap 1 en 2 om voorzichtig alle ankerpunten uit te bc (Zie markeringen 1, 2, 3, 4, 5 en 6 hierboven.)

Let op: Zorg ervoor dat de vier rijen gaten op dezelfde horizon lijn liggen.

1. Verwijder het positioneringspapier en boor gaten (Φ12x60mm) in de muur.

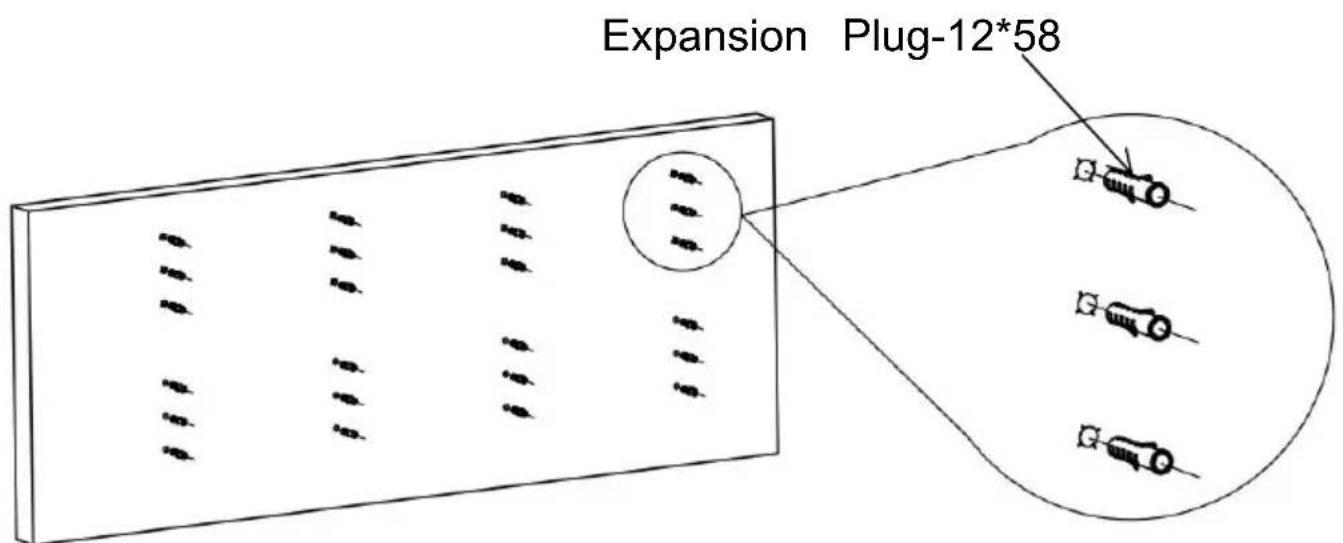

Expansion Plug-12*58

1. Nadat u de resterende grond uit het gat hebt verwijderd, til de expansieplug volledig in het gat.

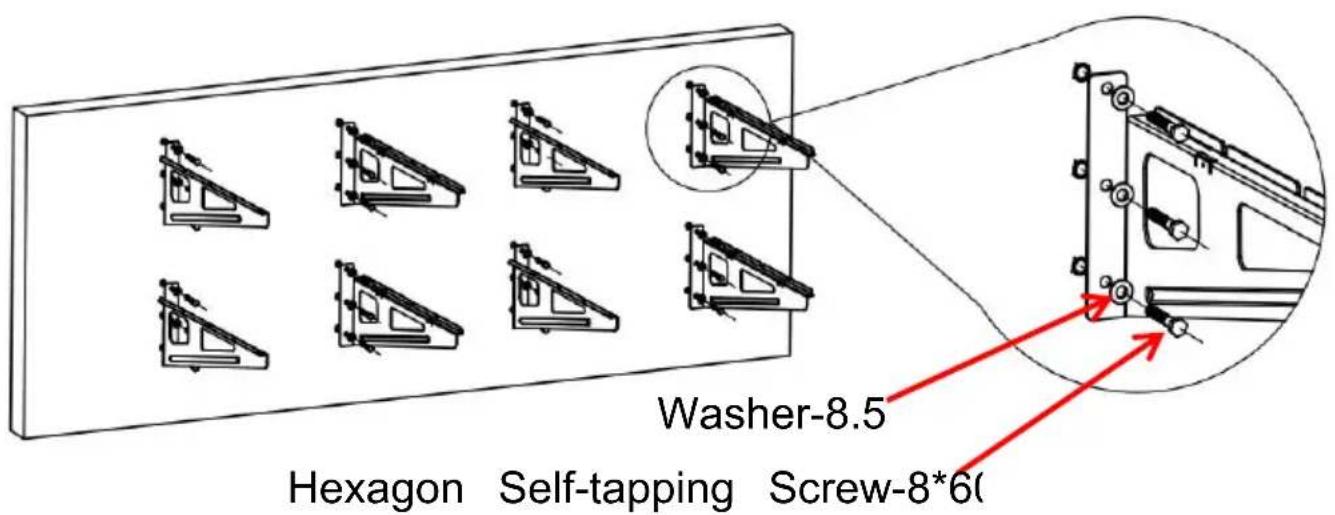

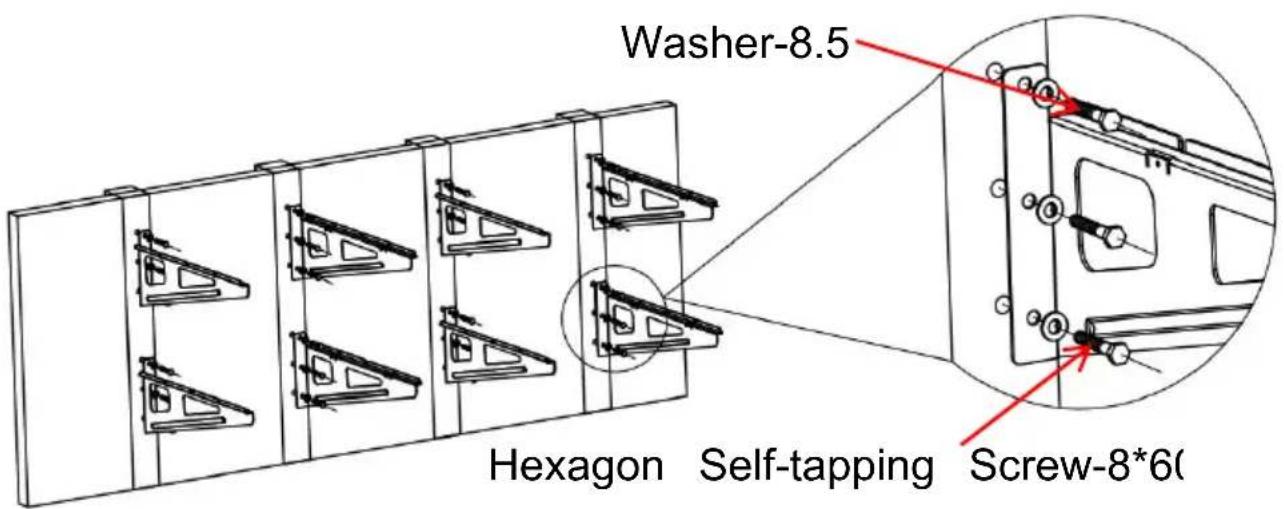

1. Installeer en bevestig de linker- en rechterbeugel. De schroe moet volledig worden vastgedraaid en stevig worden aangedrukt!

STAP 1-B: Installatie op houten muurpaal

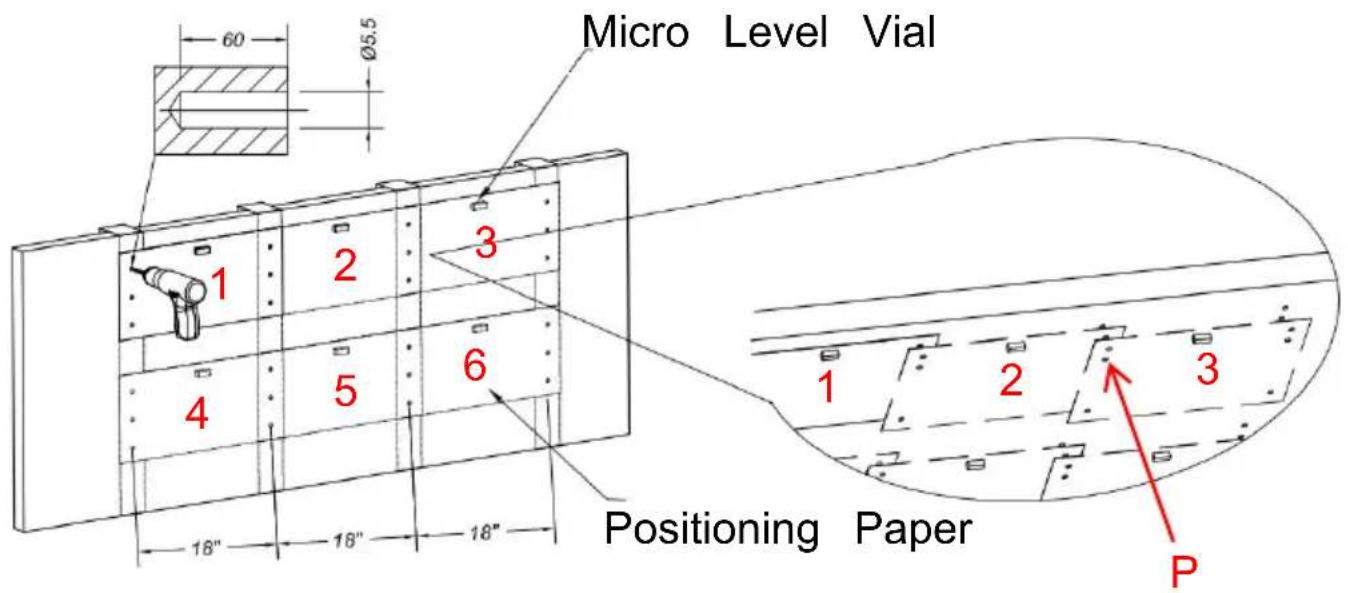

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P

1. (Het positioneringspapier moet 6 keer opnieuw worden gebruikt.) Plak het positioneringspapier op de juiste hoogte, lijm microwaterpasflesje vast om het waterpas t Positioning paper vervolgens met de drilboor de ankerpunten lichtjes uit . (Zie markering 1 hierboven.)
2. Verwijder het positioneringspapier en plak het opnieuw. (Let Zorg dat het samenvalt met het gat dat is omlijnd in stap 1. (markering P hierboven.)
3. Volg stap 1 en 2 om voorzichtig alle ankerpunten uit te bc (Zie markeringen 1, 2, 3, 4, 5 en 6 hierboven.)

Let op: Zorg ervoor dat de vier rijen gaten op dezelfde horizon lijn liggen.

Expansion Plug-8*58

1. Verwijder het positioneringspapier en boor gaten (Φ5,5x60mm in de muur.

1. Installeer en bevestig de linker- en rechterbeugel. De schroe moet volledig worden ingedraaid!

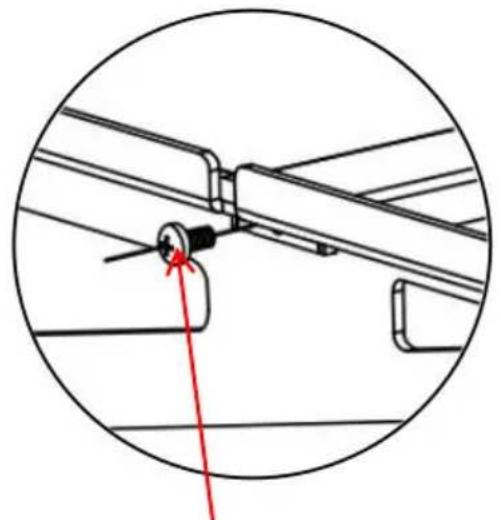

STAP 2: De balk monteren

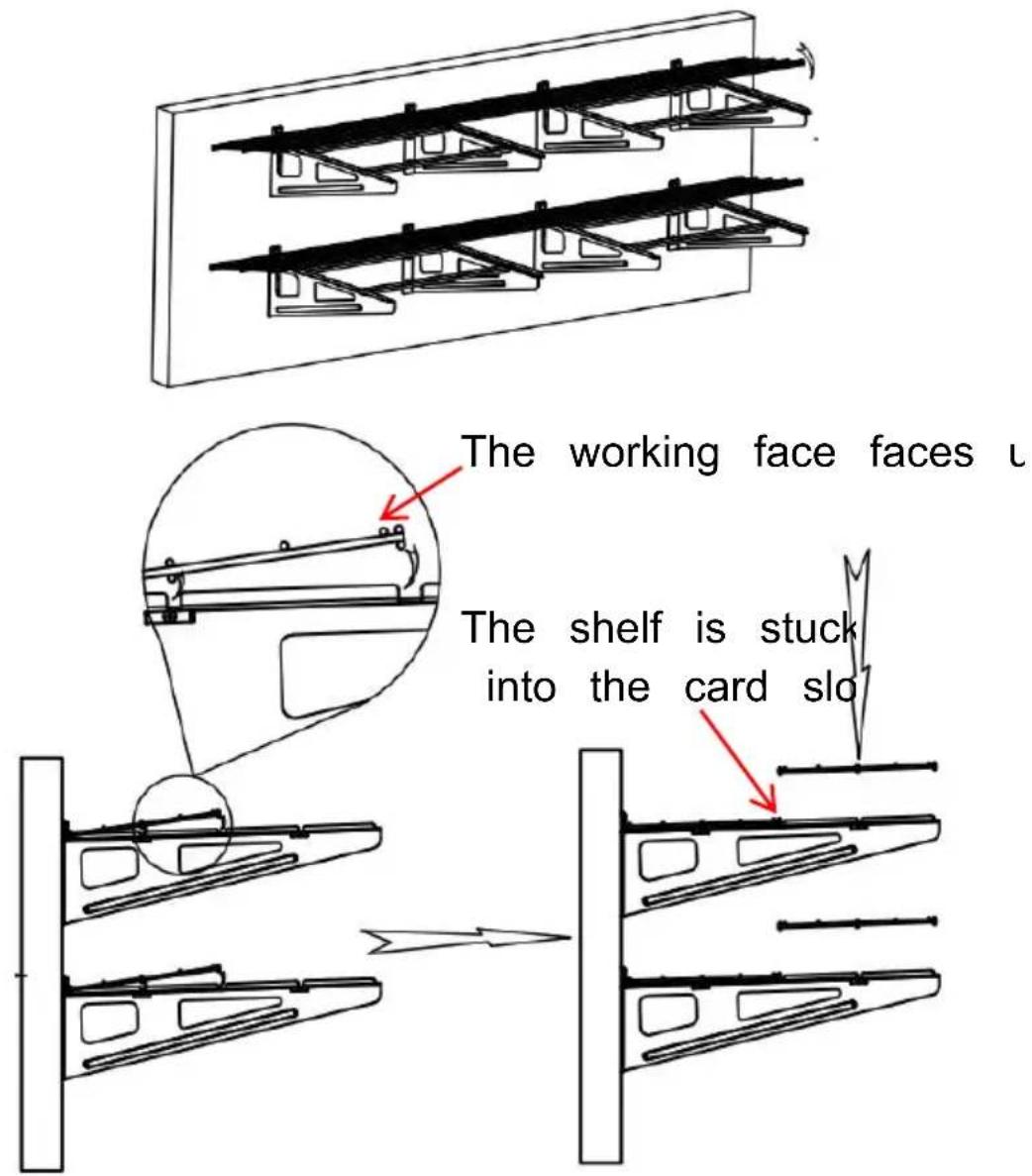

STAP 3: Installatie van de plank

1. Niet overbelasten.
2. Probeer te voorkomen dat natte items op planken worden gezet. Zorg het magazijn niet te nat is .
3. Controleer elke twee maanden of de schroeven loszitten.
4. Stof regelmatig af met een schone doek en schik de spullen netjes planken.
