INSTRUKCJA OBSŁUGI LL2472 Vevor
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
PÓŁKI ŚCIENNE DO GARAŻU
MODEL: LL2472
OSTRZEŻENIE : Ten produkt zawiera małe części. W przypadku połknięcia istnieje ryzyko zadławienia. Trzymaj te małe części z dala 4 dzieci!
- Przed montażem należy podjąć środki ostrożności, aby uniknąć obrażeń ciała!
OCHRONA OCZU OCHRONA STÓP Noś maskę przeciwpyłową
- Produkt musi być zainstalowany na ścianie drewnianej lub betonowej. Przed montażem upewnij się, że nośność ściany nie przekracza maksymalnośności! Proszę wzmocnić konstrukcję ściany na czas, aby skonsolidować nośność ściany! W przeciwnym razie produkt może zostać uszkodzony lub może dojść do obrażeciała!
- Ten produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Stosowanie na zewnątrz może spowodować uszkodzenie produktu lub obrażenia ciała.
- Proszę co dwa miesiące sprawdzać, czy śruby nie są poluzowane.
- Do wykonania instalacji potrzebne są co najmniej dwie osoby .
- Upewnij się, że przeczytałeś instrukcję i w pełni rozumiesz, jak zainstalować. Jeśli nie rozumiesz żadnego z kroków instalacji, skontaktuj si z profesjonalnym personelem instalacyjnym.
- Nie przeciążaj Maksymalna ładowność: 50 0 funtów / na warstwę (równomiernie rozłożone)
Przygotowanie do instalacji :
| Model | LL2472 |
| Liczba warstw | 2 |
| Rozmiar powierzchni regału | 72x24 cale |
| Maksymalna nośność | 500 funtów / na warstwę (w su |
| Materiał | Stal |
| Kolor | Czarny |

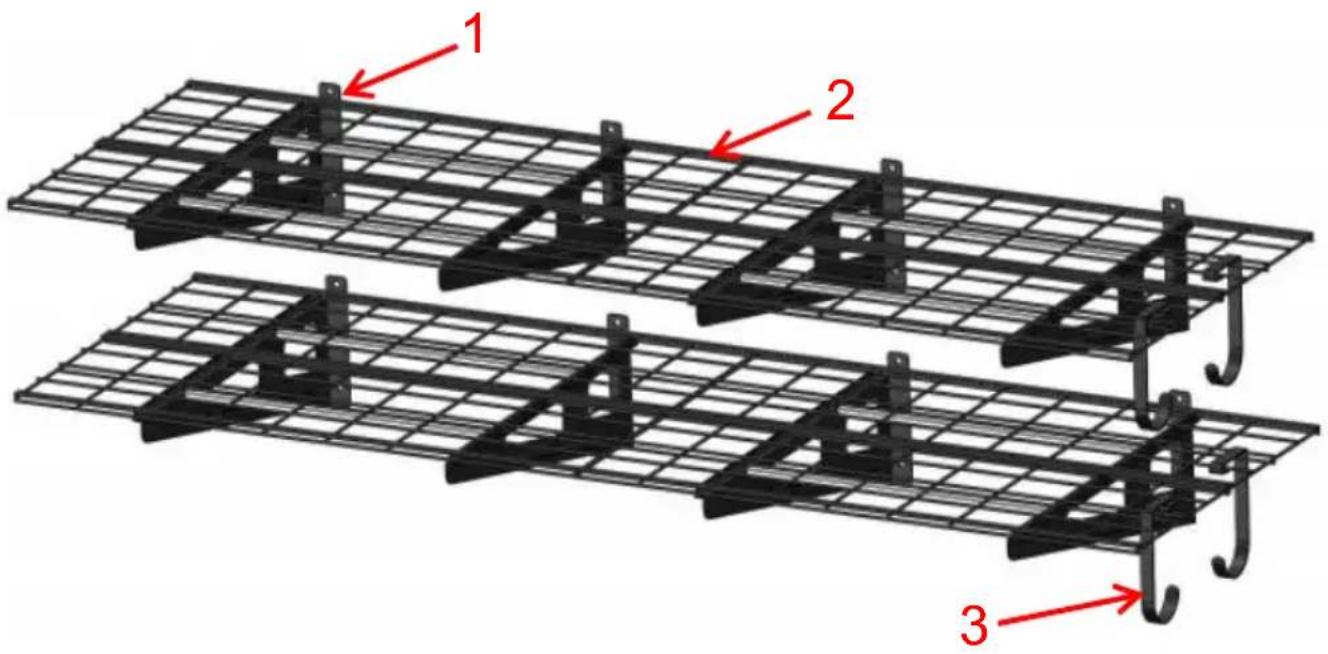

STRUCTURE DIAGRAM
COMPONENTS
| NIE. | Zdjęcie | Nazwa | Iloś |
| 1 |  | Lewy nawias | 4 |
| 2 |  | Prawy nawias | 4 |
| 3 |  | Półka | 8 |
| 4 |  | Belka | 8 |
| 5 |  | Hak | 4 |
| 6 |  | L-kształtny W rench | 1 |
| 7 |  | Papier pozycjonujący | 1 |
| 8 |  | Fiolka mikropoziomowa | 1 |
| 9 |  | Wtyk rozprężny -12 * 58 | 24 |
| 10 |  | Podkładka-8,5 | 24 |
| 11 |  | Wkręt samogwintujący sześciokątny | 24 |
| 12 |  | Kabel Krawat s -12*250 | 16 |
| 13 |  | Śruba -M4 * 8 | 16 |
| 14 |  | Instrukcja obsługi | 1 |

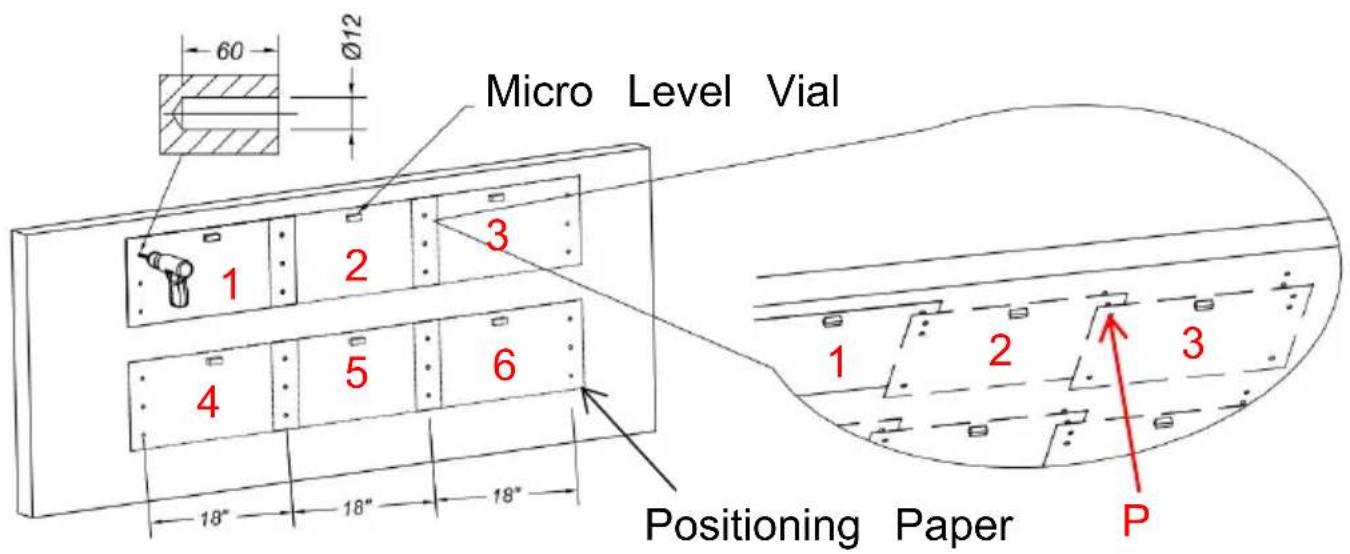

KROK 1-A: Montaż na ścianach z litego betonu
- Zdejmij papier pozycjonujący i nałów ponownie. (Uwaga: Miejsce musi pokrywać się z otworem zaznaczonym w kroku 1. (Zobacz oznaczenie P powyżej.)
- Wykonaj kroki 1 i 2, aby delikatnie wywiercić wszystkie punl kotwiczenia . (Zobacz punkty 1, 2, 3, 4, 5, 6 powyżej.) Uwaga: Upewnij się, że cztery rzędy otworów znajdują się w tej samej linii poziomej.
- Zdejmij papier pozycjonujący i wywierć otwory (Φ12x60mm) ścianie.


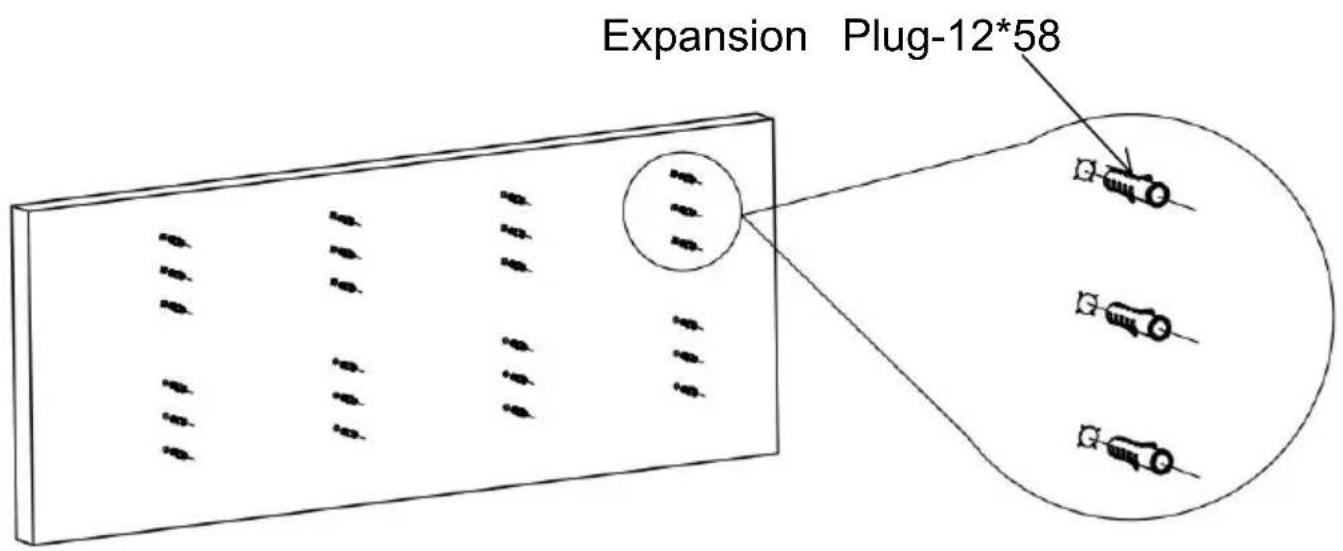

Expansion Plug-12*58- Po usunięciu resztek ziemi z otworu, należy dokładnie wbić kołek rozporowy w otwór.

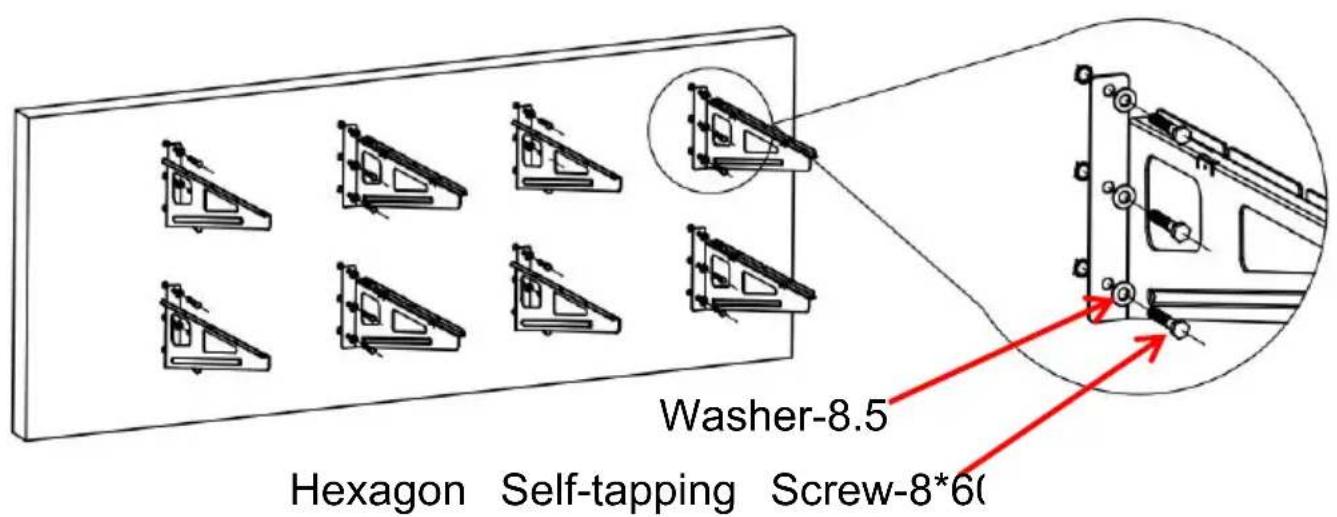

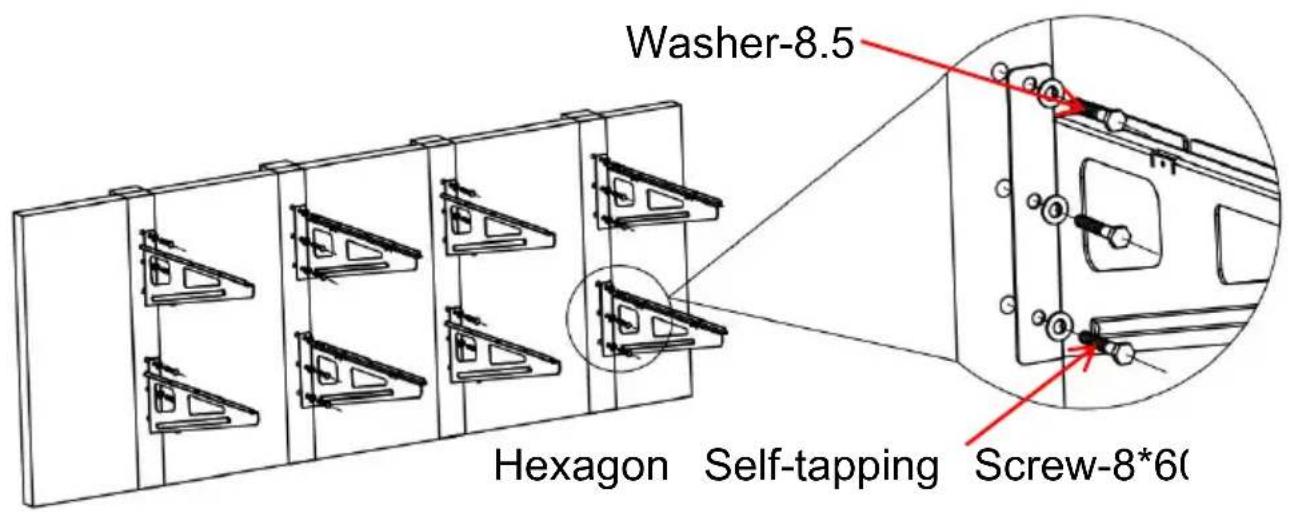

- Zamontuj i zamocuj lewy i prawy wspornik. Śruba musi być wkręcona całkowicie i mocno dociśnięta!
KROK 1-B: Montaż na słupku ściennym z drewna


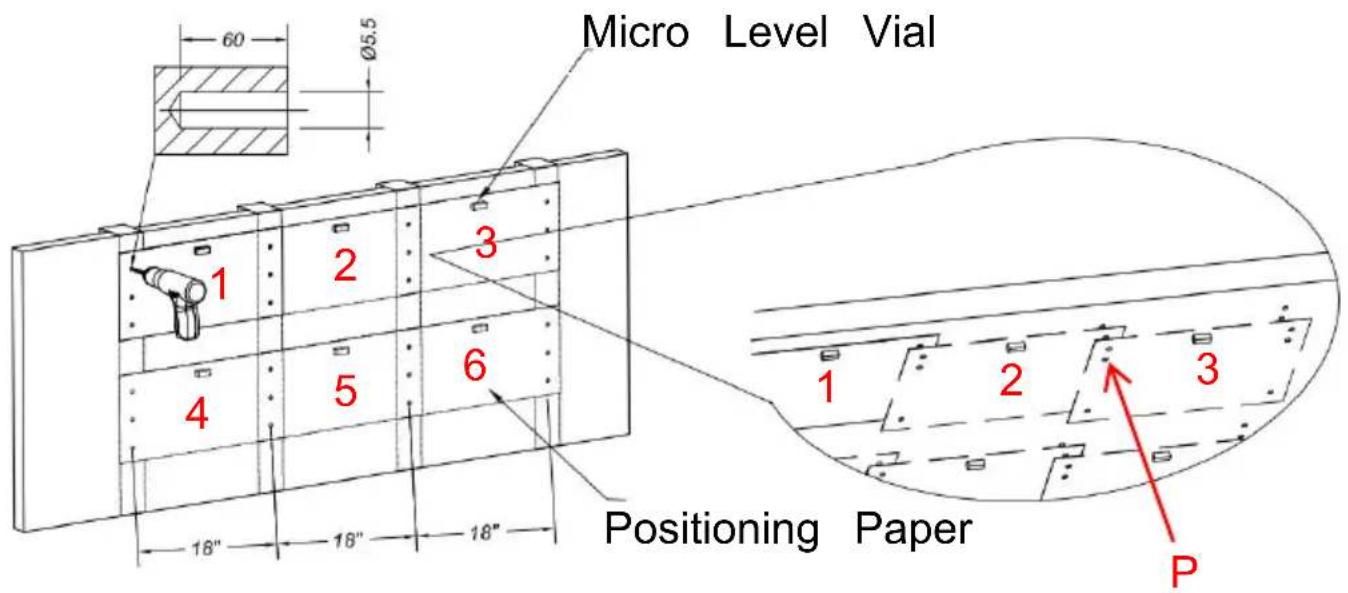

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P-
(Papier pozycjonujący należy wykorzystać ponownie 6 razy.) Przyklej papier pozycjonujący na odpowiedniej wysokości, przyklej mikropoziomnicę, aby wyregulować poziom, Positioning paper wywierć punkty kotwiczenia za pomocą młota pneumatycznego . (Zobacz punkt 1 powyżej.)
-
Zdejmij papier pozycjonujący i nałów ponownie. (Uwaga: Miejsce musi pokrywać się z otworem zaznaczonym w kroku 1. (Zobacz oznaczenie P powyżej.)
-
Wykonaj kroki 1 i 2, aby delikatnie wywiercić wszystkie punl kotwiczenia . (Zobacz punkty 1, 2, 3, 4, 5, 6 powyżej.) Uwaga: Upewnij się, że cztery rzędy otworów znajdują się w tej samej linii poziomej.

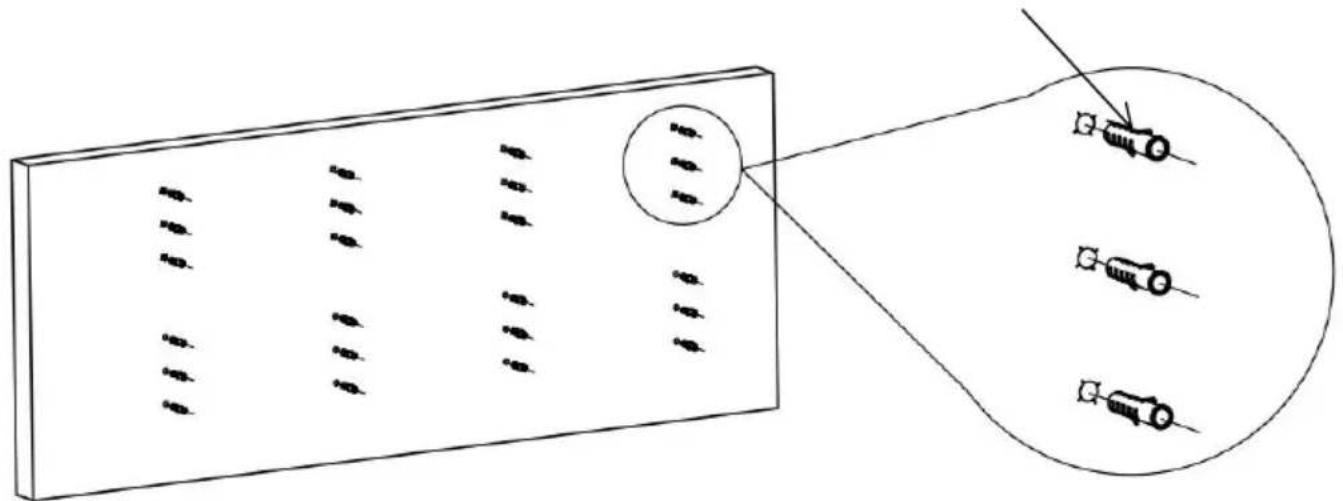

Expansion Plug-8*58
- Zdejmij papier pozycjonujący i wywierć otwory (Φ5,5 x 60 n w ścianie.
- Zamontuj i zamocuj lewy i prawy wspornik. Śruba musi być wkręcona całkowicie!

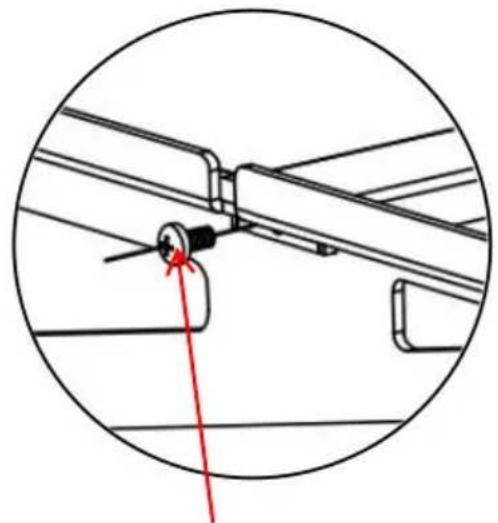

KROK 2 : Montaż belki

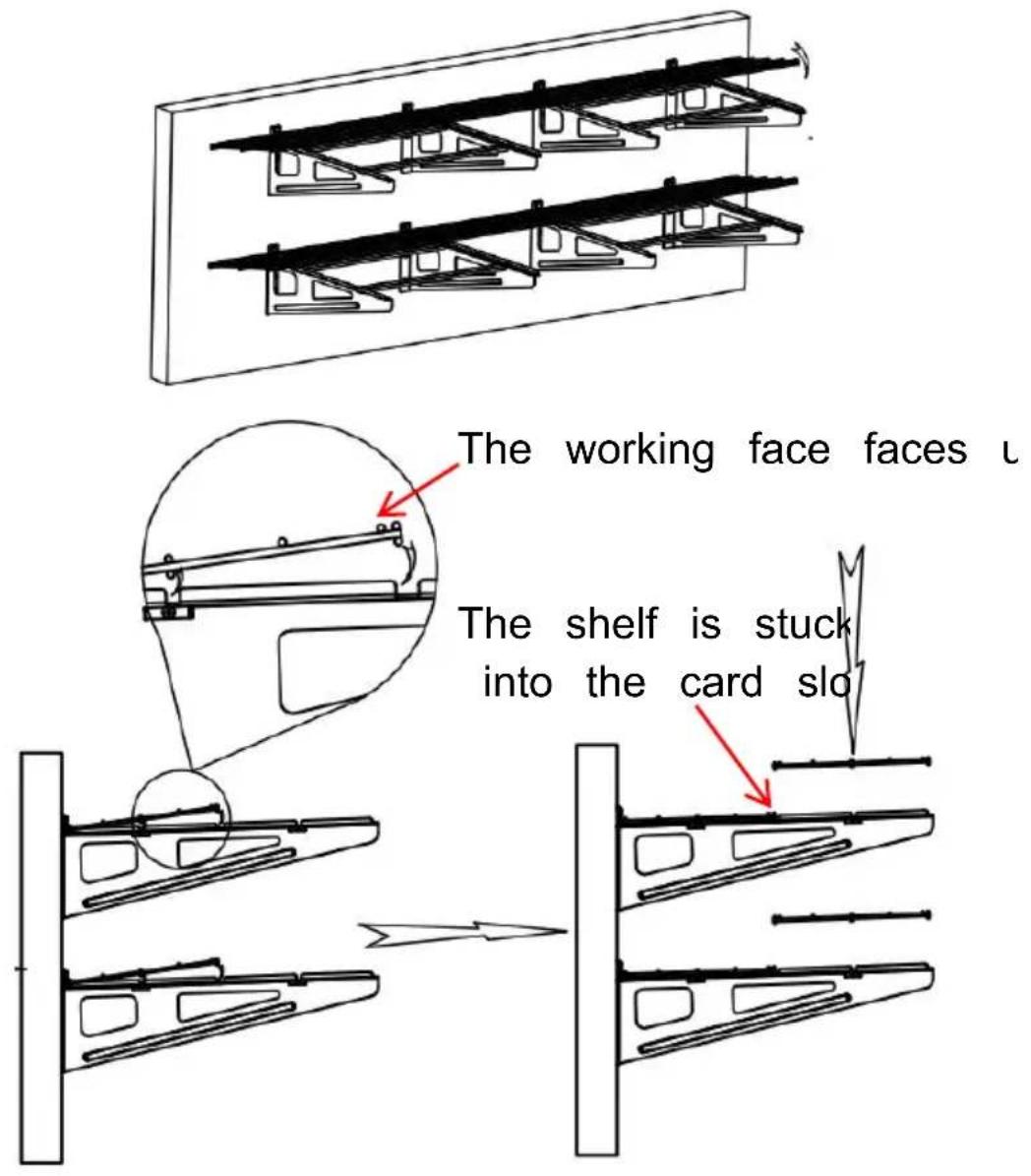

KROK 3: Montaż półki

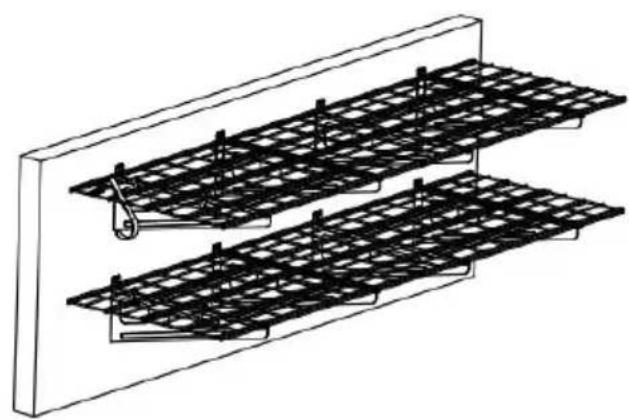

KROK 4: Hak montażowy
- Nie przeciążaj.
- Staraj się unikać umieszczania mokrych przedmiotów na półkach.
Utrzymuj magazyn w stanie nie za mokrym. - Proszę co dwa miesiące sprawdzać, czy śruby nie są poluzowane.
- Regularnie wycieraj kurz czystą szmatką i układaj przedmioty starannie na półkach.
