BEDIENUNGSANLEITUNG LL2472 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
GARAGENWANDREGALE
MODELL: LL2472
ACHTUNG : Dieses Produkt enthält Kleinteile. Bei Verschlucken bestel Erstickungsgefahr. Bewahren Sie diese Kleinteile außerhalb der Reichweite von Kindern auf!
- Treffen Sie vor der Installation Schutzmaßnahmen, um Verletzungen zu vermeiden!
AUGENSCHUTZ FUSSSCHUTZ STAUBMASKEN-SCHUTZKLEIDUNG
- Das Produkt muss an einer Holz- oder Betonwand installiert werden. Stellen Sie vor der Installation sicher, dass die Tragfähigkeit der Wand die maximale Tragfähigkeit nicht überschreitet! Bitte verstärken Sie die Struktur der Wand rechtzeitig, um die Tragfähigkeit der Wand zu festigen! Andernfakt kann das Produkt beschädigt werden oder es können Verletzungen auftreten.
- Dieses Produkt ist nur für den Gebrauch im Innenbereich bestimmt. B Verwendung im Außenbereich kann es zu Produktschäden oder Verletzunge kommen.
- Bitte überprüfen Sie alle zwei Monate, ob die Schrauben locker sind.
- Für die Installation sind mindestens zwei Personen erforderlich.
- Stellen Sie sicher, dass Sie die Anweisungen gelesen haben und die Installation vollständig verstehen. Wenn Sie einen der Installationsschritte nicht verstehen, wenden Sie sich an professionelles Installationspersonal.
- Nicht überladen Maximale Tragkraft: 50 0 lbs / pro Schicht (gleichmäßig verteilt)
Installationsvorbereitung :
| Modell | LL2472 |
| Anzahl der Schichten | 2 |
| Regalflächengröße | 72x24 Zoll |
| Maximale Tragfähigkeit | 500 lbs /pro Schicht (insgesam |
| Material | Stahl |
| Farbe | Schwarz |

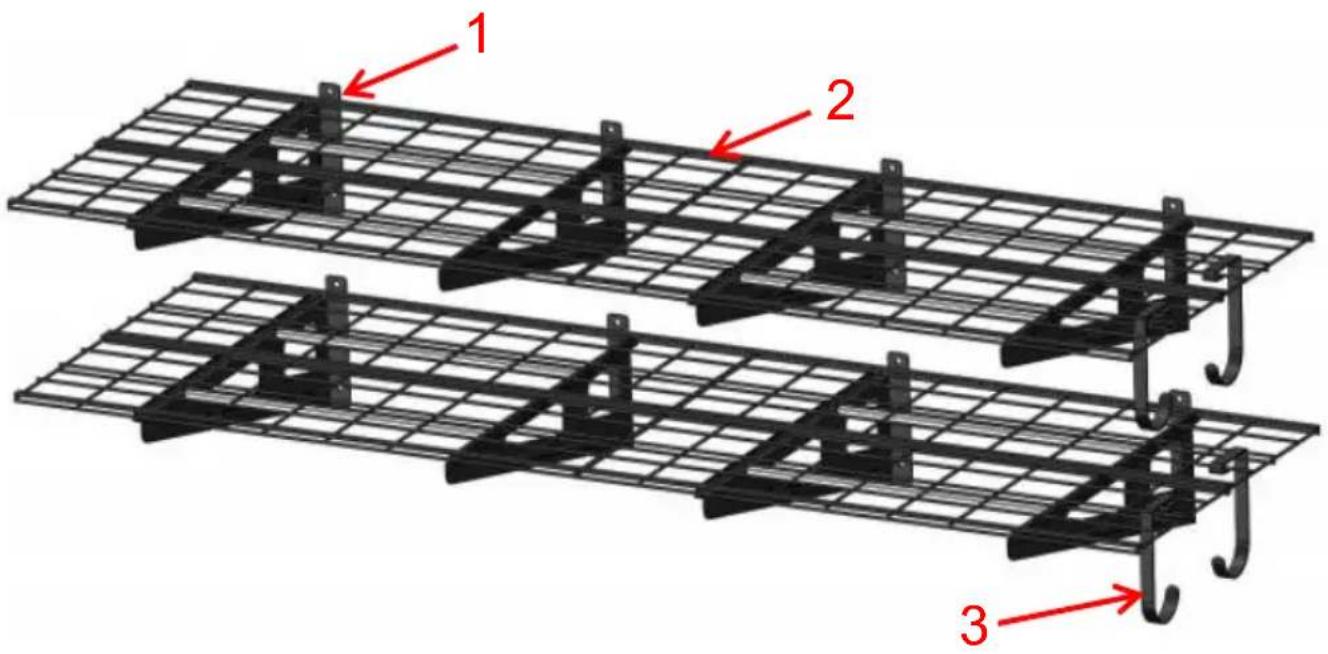

STRUCTURE DIAGRAM
COMPONENTS
| NEI | Bild | Name | Men |
| 1 |  | Linke Klammer | 4 |
| 2 |  | Rechte Klammer | 4 |
| 3 |  | Regal | 8 |
| 4 |  | Strahl | 8 |
| 5 |  | Haken | 4 |
| 6 |  | L -förmiger Schraubenschlüssel | 1 |
| 7 |  | Positionspapier | 1 |
| 8 |  | Mikro-Wasserwaage | 1 |
| 9 |  | Erweiterungsstecker -12 * 58 | 24 |
| 10 |  | Unterlegscheibe-8.5 | 24 |
| 11 |  | Sechskant - Blechschraube-8 * 6 | 24 |
| 12 |  | Kabel Krawatte s -12*250 | 16 |
| 13 |  | Schraube -M4* 8 | 16 |
| 14 |  | Bedienungsanleitung | 1 |
SCHRITT 1-A: Installation auf massiven Betonwänden


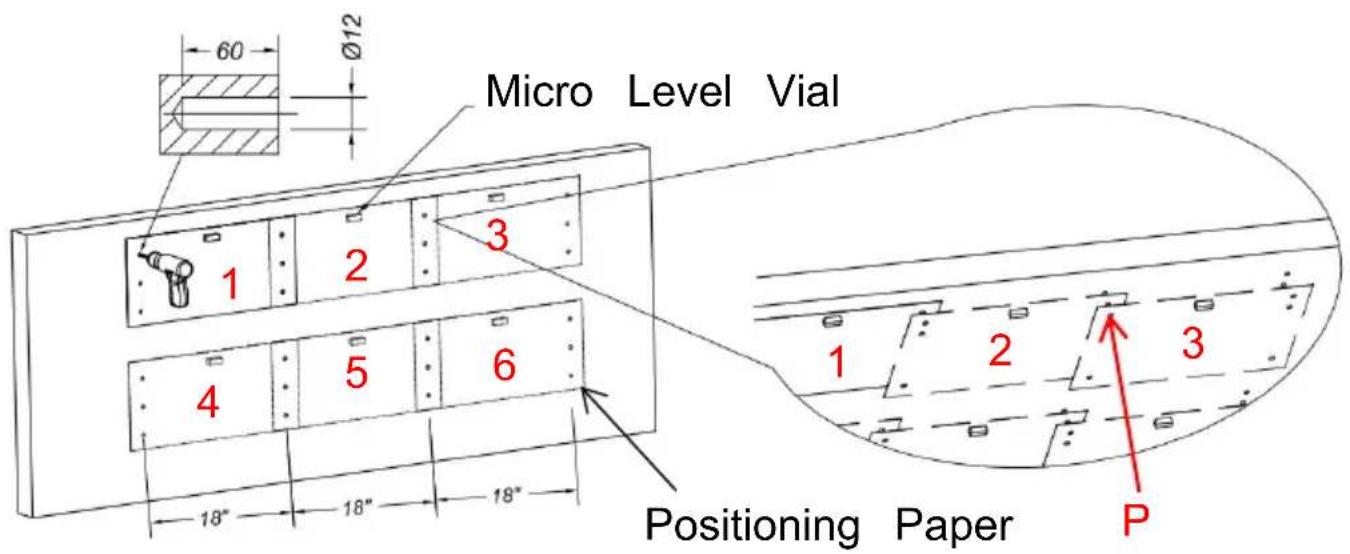

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper P 1 2 3-
(Das Positionierungspapier sollte 6 Mal wiederverwendet werden.) Kleben Sie das Positionierungspapier auf die entsprechende Höhe, kleben Sie die Mikro-Wasserwaage zum Einstellen der Höhe auf und bohren Sie die Ankerpunkte anschließend mit dem Presslufthammer leicht heraus . (Siehe Markierung 1 oben.)
-
Entfernen Sie das Positionierungspapier und kleben Sie es erneut auf. (Hinweis: Es muss mit dem in Schritt 1 umrissenen übereinstimmen. (Siehe Markierung P oben.)
-
Befolgen Sie die Schritte 1 und 2, um alle Ankerpunkte vorsichtig auszubohren . (Siehe Markierung 1, 2, 3, 4, 5 und 6 oben.)
Hinweis: Achten Sie darauf, dass die vier Lochreihen auf derselb horizontalen Linie liegen.
- Entfernen Sie das Positionierungspapier und bohren Sie Löch (Φ 12 x 60 mm) in die Wand.


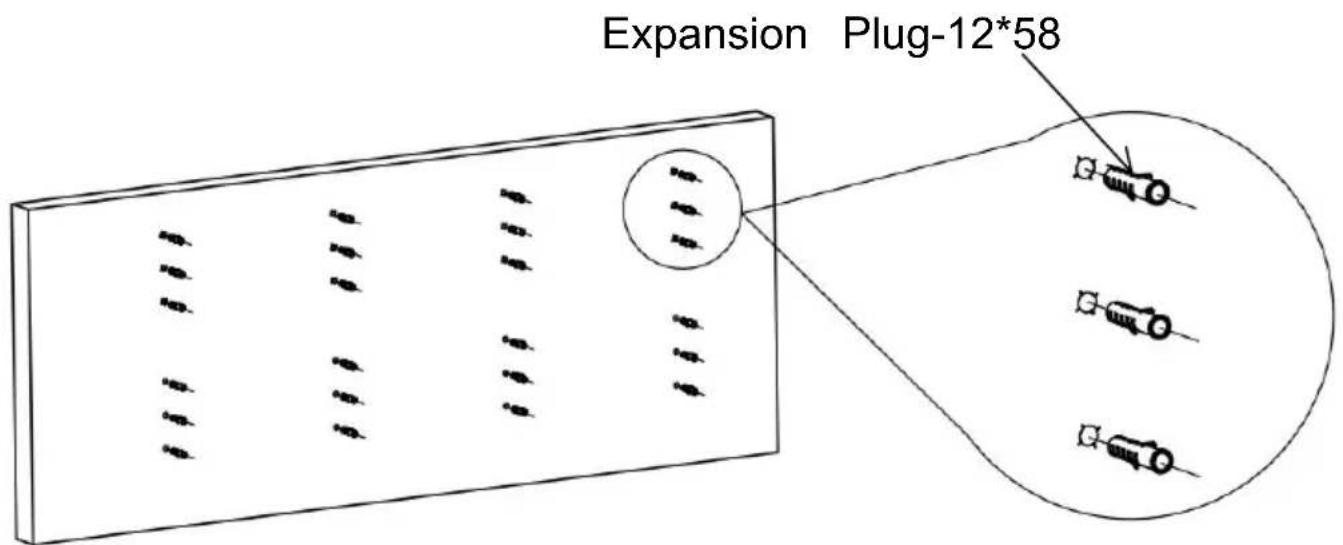

Expansion Plug-12*58- Nachdem Sie die Erdreste aus dem Loch entfernt haben, klopfen Sie den Spreizdübel vollständig in das Loch.

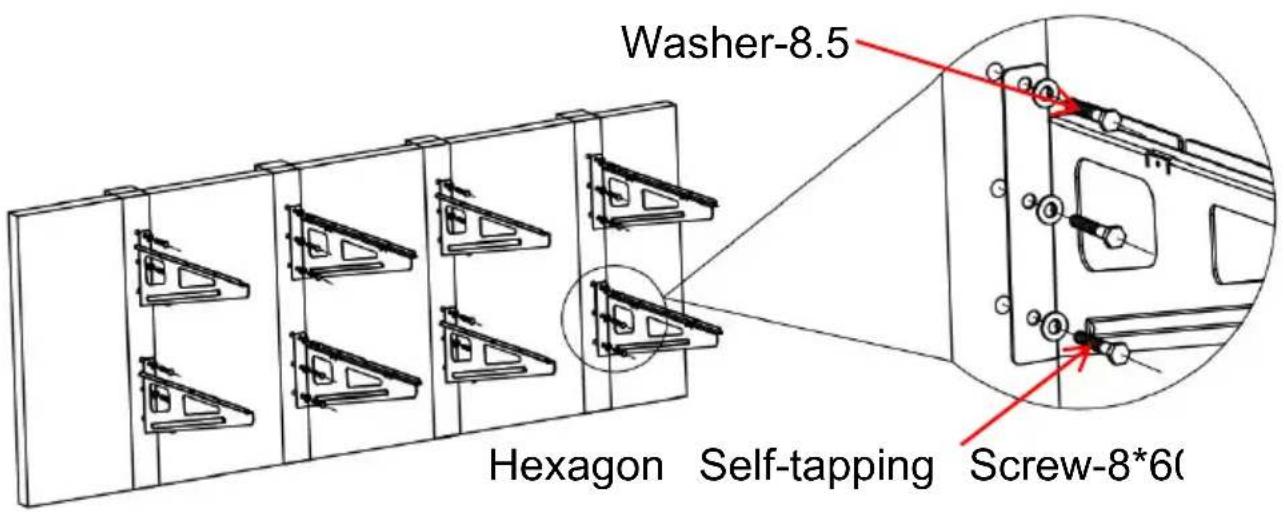

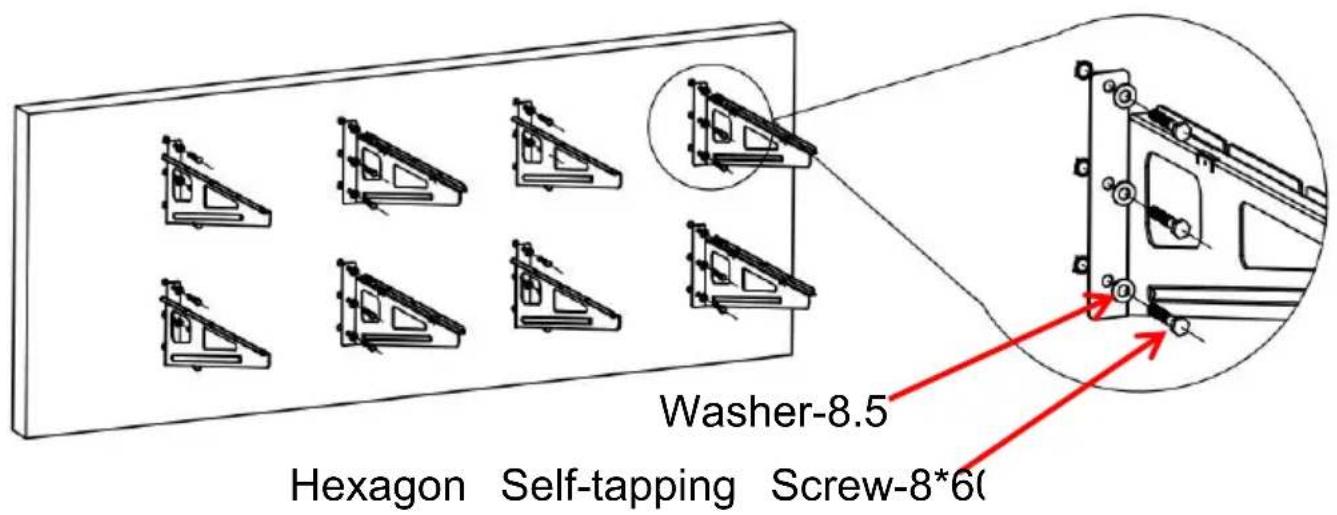

- Montieren und fixieren Sie die linke und rechte Halterung. D Schraube muss vollständig eingedreht sein und fest andrücken!
SCHRITT 1-B: Installation auf einem hölzernen Wandpfosten


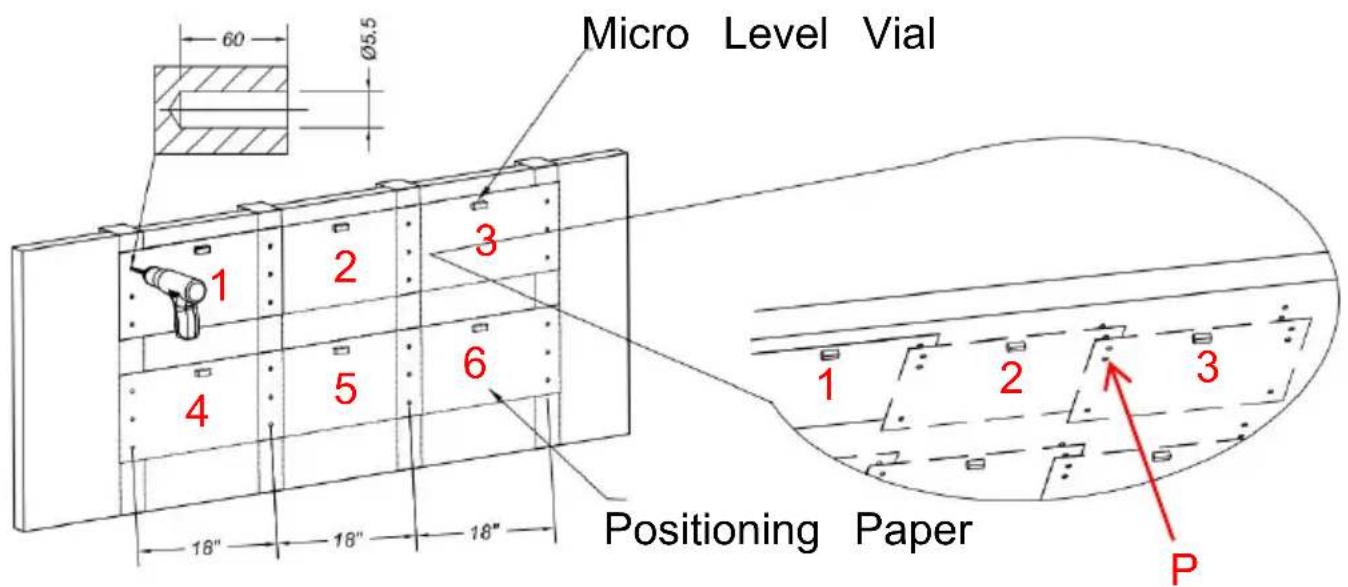

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P-
(Das Positionierungspapier sollte 6 Mal wiederverwendet werden.) Kleben Sie das Positionierungspapier auf die entsprechende Höhe, kleben Sie die Mikro-Positioning paper Einstellen der Höhe auf und bohren Sie die Ankerpunkte anschließend mit dem Presslufthammer leicht heraus . (Siehe Markierung 1 oben.)
-
Entfernen Sie das Positionierungspapier und kleben Sie es erneut auf. (Hinweis: Es muss mit dem in Schritt 1 umrissenen übereinstimmen. (Siehe Markierung P oben.)
-
Befolgen Sie die Schritte 1 und 2, um alle Ankerpunkte vorsichtig auszubohren . (Siehe Markierung 1, 2, 3, 4, 5 und 6 oben.)
Hinweis: Achten Sie darauf, dass die vier Lochreihen auf derselb horizontalen Linie liegen.
Expansion Plug-8*58
- Entfernen Sie das Positionierungspapier und bohren Sie Löch (Φ5,5 x 60 mm) in die Wand.
- Den linken und rechten Halter montieren und fixieren. Die Schraube muss dabei vollständig eingedreht werden!

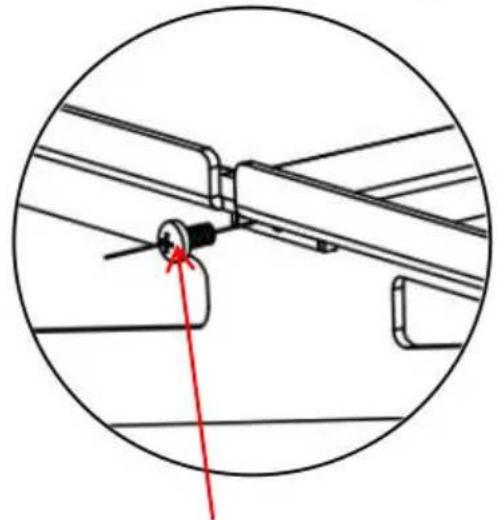

SCHRITT 2: Montage des Balkens

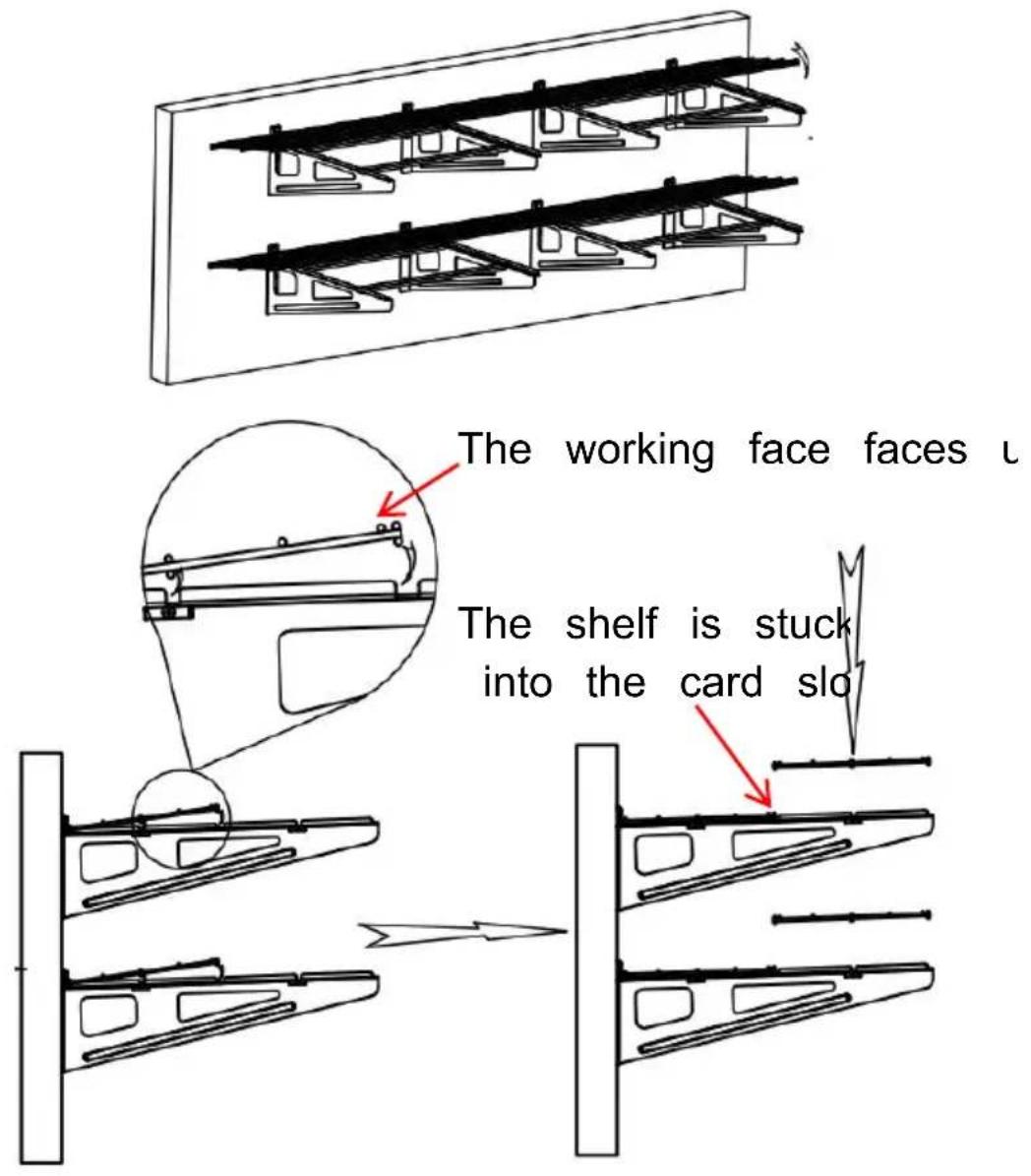

SCHRITT 3: Installation des Regals
- Nicht überladen.
- Vermeiden Sie bitte, nasse Gegenstände in die Regale zu stellen. So Sie dafür, dass das Lager nicht zu feucht wird.
- Bitte überprüfen Sie alle zwei Monate, ob die Schrauben locker sind.
- Stauben Sie den Staub regelmäßig mit einem sauberen Lappen ab u ordnen Sie die Gegenstände ordentlich auf den Regalen an .
