BRUKSANVISNING LL2472 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GARAGE VÄGG HYLLOR

MODELL: LL2472

WARNING : Denna produkt innehåller små delar. Om den sväljs komr den att utgöra en kvävningsrisk. Håll dessa små delar borta från bar

1. Före installation, vidta skyddsåtgärder för att undvika personskador!

ÖGONSKYDD FOTSKYDD DAMMASKSKYDDSLÄGG

1. Produkten måste installeras på en trä- eller betongvägg. Före installati se till att väggens bärighet inte överstiger den maximala bärigheten ! Förs väggens struktur i tid för att konsolidera väggens bärförmåga! Annars kan produkten skadas eller personskada uppstå!
2. Denna produkt är endast för inomhusbruk. Användning utomhus kan orsaka produktskador eller personskador.
3. Kontrollera och bekräfta om skruvarna är lösa varannan månad.
4. Minst två personer för att slutföra installationen.

5. Se till att du har läst instruktionerna och helt förstår hur du installera du inte förstår något av installationsstegen, kontakta professionell installationspersonal.

6. Överbelasta inte Maximal kapacitet: 50 0 lbs / per lager (jämnt fördelat) Installationsförberedelse :

MODEL AND PARAMETERS

Modell	LL2472
Antal lager	2
Hyllplan S ytstorlek	72x24 tum
Maximal lagerkapacitet	500 lbs / per lager (1000 lbs t
M aterial	Stål
Färg	Svart

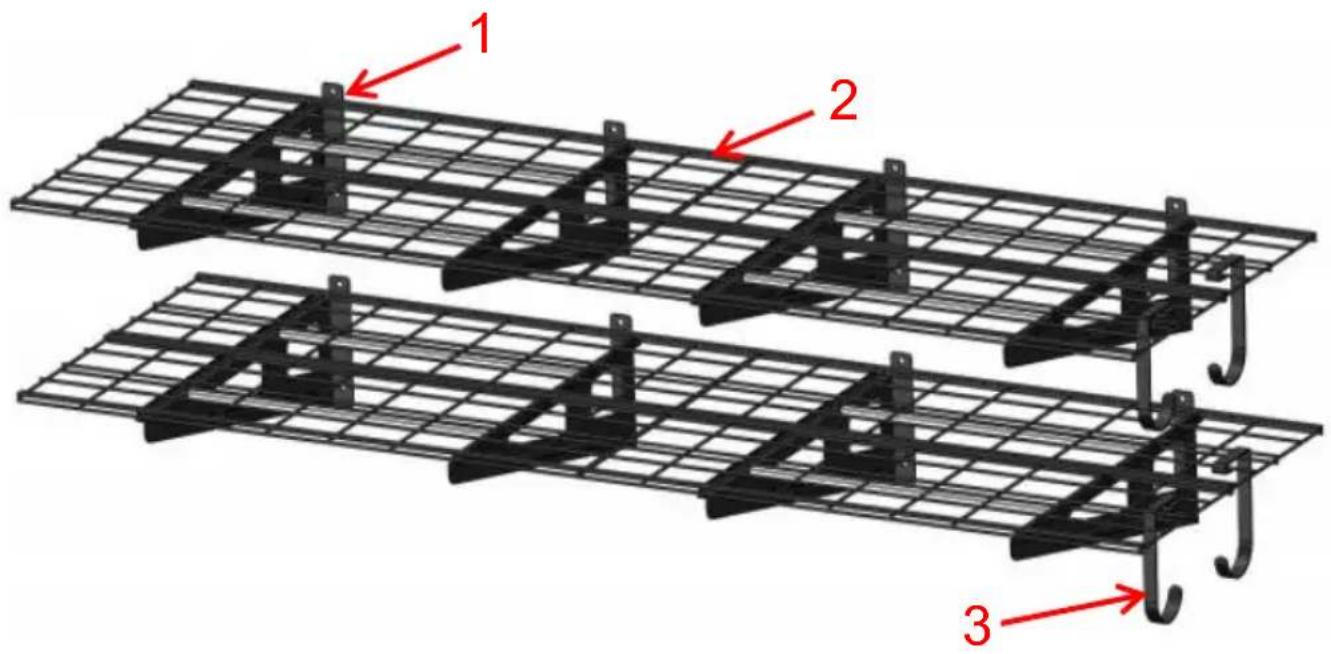

STRUCTURE DIAGRAM

1 2 3

1. Fästen 2. Hylla 3. Krokar

COMPONENTS

Inga	Bild	Namn	Ant
1		Vänster fäste	4
2		Höger fäste	4
3		Hylla	8
4		Balk	8
5		Krok	4
6		L-formad W rench	1
7		Positioneringspapper	1
8		Mikronivåflaska	1
9		Expansion P lug -12*58	24
10		Bricka-8,5	24
11		Hexagon S elf-gängande Skruv-8*6	24
12		Kabel T ie s-12*250	16
13		B olt -M4*8	16
14		Användarmanual	1

STEG 1-A: Installation på massiva betongväggar

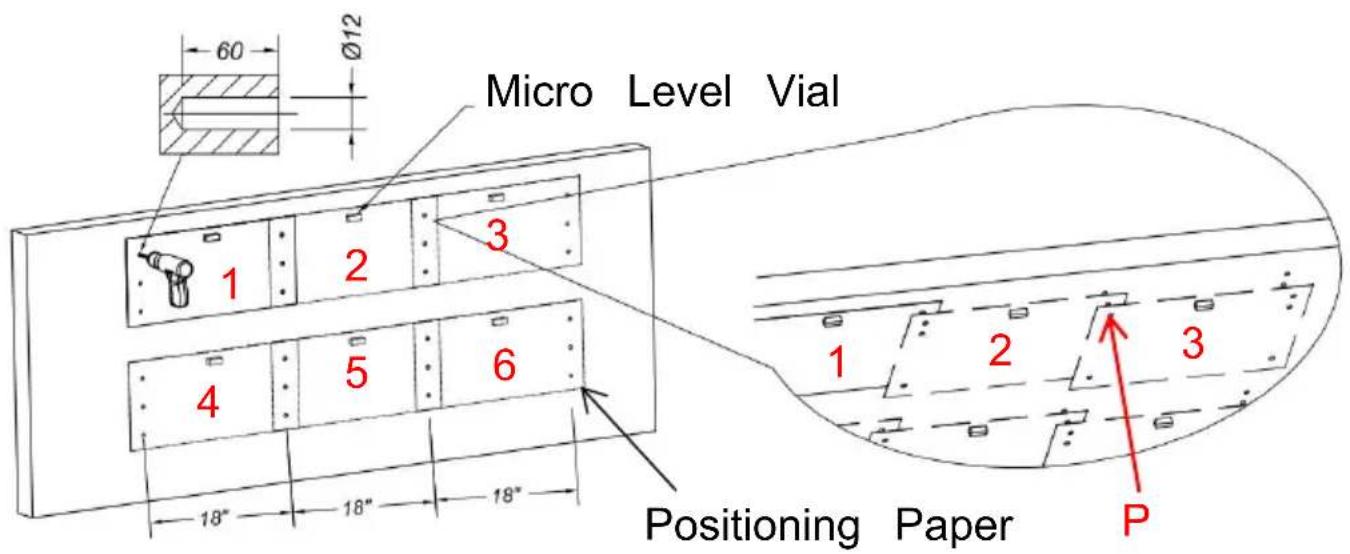

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper P 1 2 3

1. (Positioneringspapperet ska återanvändas 6 gånger.) Klistra in positioneringspapperet till lämplig höjd, limma Micro level-flaskan för att justera nivån och använd sedan hammaren för att lätt borra förankringspunkterna . (Se markering 1 ovan.)
2. Ta bort positioneringspapperet och klistra om.(Obs:

Sammanfaller med hålet som beskrivs i steg 1.(Se markering P ovan.)

1. Följ steg 1,2 för att försiktigt borra ut alla

förankringspunkter .(Se marketing 1,2,3,4,5,6 ovan.)

Obs: Se till att de fyra raderna med hål är i samma horisontel

1. Ta bort positioneringspapperet och borra hål (Φ12x60mm) i väggen.

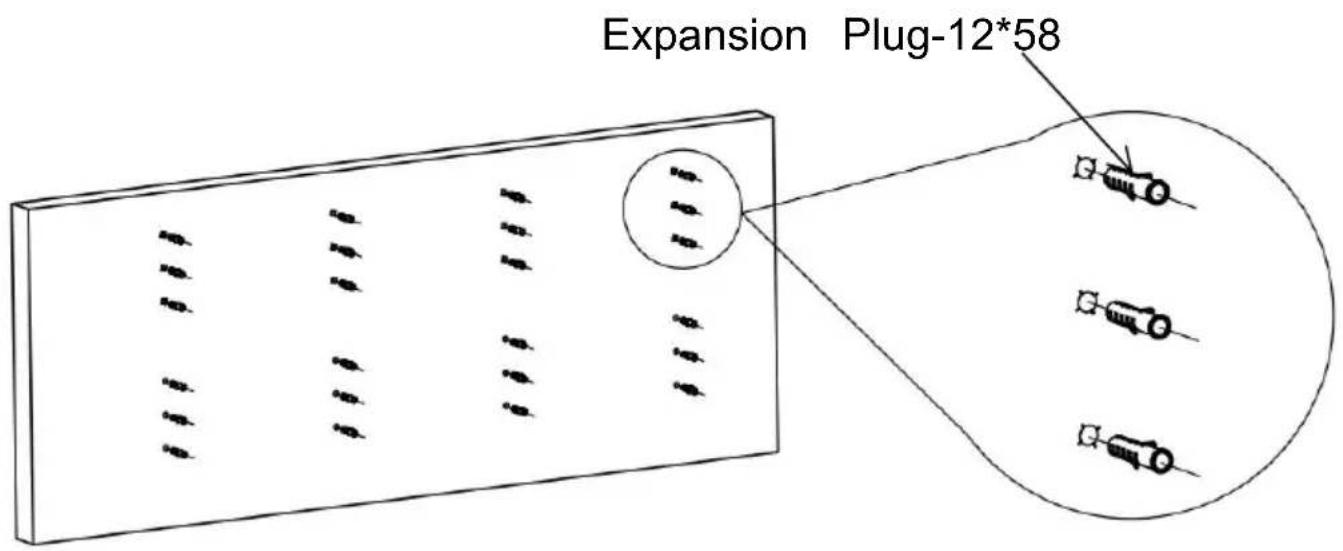

Expansion Plug-12*58

1. Efter att ha rensat bort den kvarvarande jorden i hålet, kna expansionspluggen helt i hålet.

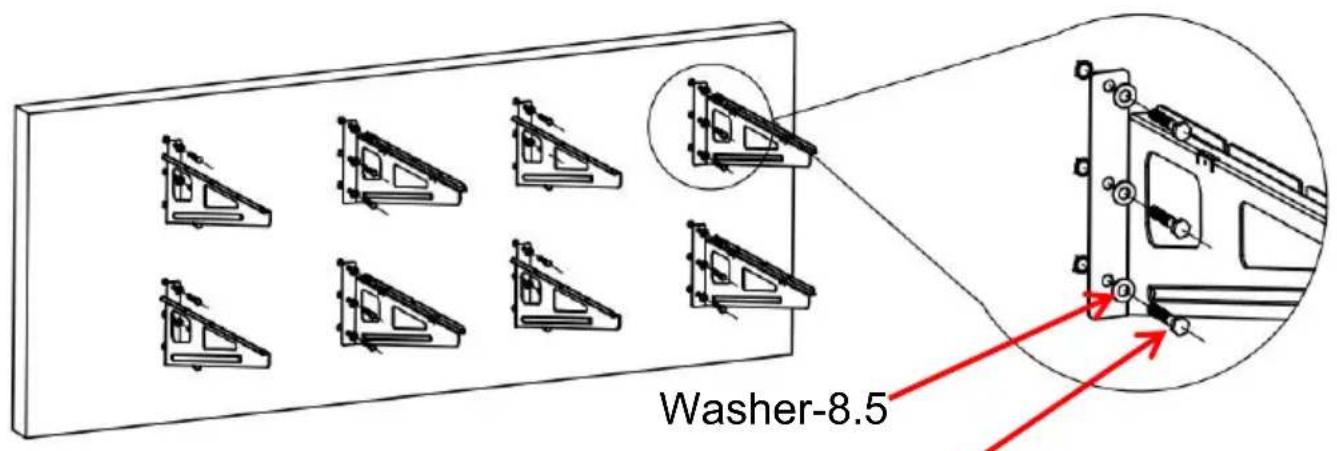

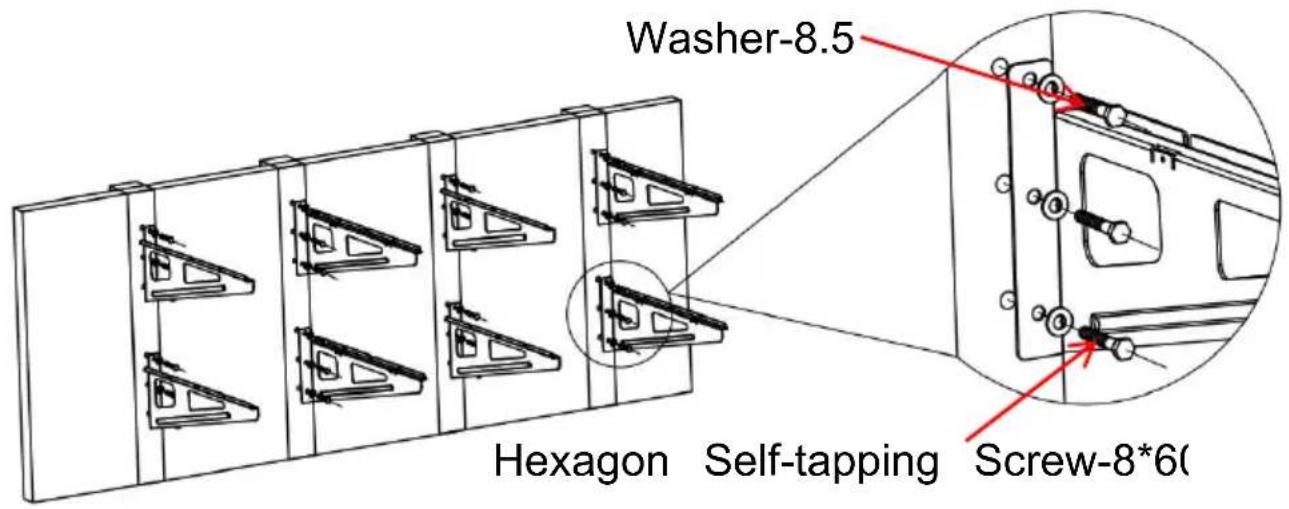

Washer-8.5

1. Installera och fixera vänster och höger fäste. Skruven måste skruvas in helt och trycks fast!

STEG 1-B: Installation på väggstolpe av trä

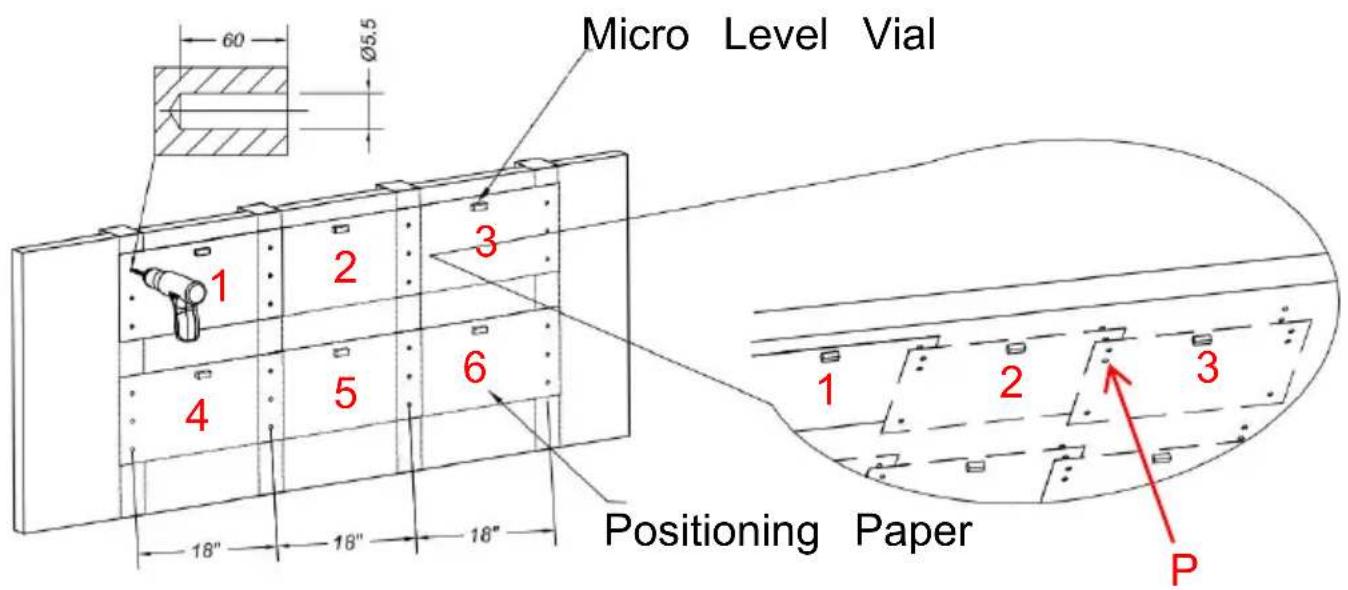

Micro Level Vial 1 2 3 4 5 6 18" 18" 18" Positioning Paper 1 2 3 P

1. (Positioneringspapperet ska återanvändas 6 gånger.) Klistra in positioneringspapperet till lämplig höjd, limma Micro level-flaskan för att justera nivån och använd sedan hammaren Positioning paper förankringspunkterna . (Se marking 1 ovan.)
2. Ta bort positioneringspapperet och klistra om.(Obs:

Sammanfaller med hålet som beskrivs i steg 1.(Se marking P ovan.)

1. Följ steg 1,2 för att försiktigt borra ut alla förankringspunkter .(Se markering 1,2,3,4,5,6 ovan.)

Obs: Se till att de fyra raderna med hål är i samma horisontel

1. Ta bort positioneringspapperet och borra hål ( 5,5x60 mm) väggen.

1. Installera och fixera vänster och höger fäste. Skruven måste skruvas in helt!

1. Överbelasta inte.
2. Försök att undvika att lägga blöta föremål på hyllorna. Håll lagret inte blött.
3. Kontrollera och bekräfta om skruvarna är lösa varannan månad.
4. Damma av regelbundet med en ren trasa och ordna föremålen snygg hyllorna.
