MANUAL DE USUARIO SP36918 COSTWAY
| 1 x1Marco principal Tubo ajustable Tubo Fijo de Espuma | 2 x1 x1 x1 x3 | Marco de Cojin Abdominal | Marco de Soporte del Respaldo (Izquierda) |
| 6 x1 x1 x1 x7 x1Marco de Soporte del Respaldo (derecha) | Tubo de Espuma | 8 Tubo Indinaco Deixtero | 10Cojin Abdominal Cojin de Respaldo |
| 11 x6 x1Rodillo de Espuma Afiler Ajustamiento | 12 x1 | 13 x2Apresentados | 14 x2Apresentos Tapa de Exremo de Circulo de Sengo |
| 16 Pre-ensantados x1Tapón Medio Vascio | 17 Pre-ensantados x1Tapón Cuadrado de 45 mm | 18 Pre-ensantados x1Tapón Cuadrado de 38 mm | 19 Pre-ensantados x4 Tapón Cuadrado de 30 mm |
| 21 x6 x2Pre-ensantadosTapón Redondo de 25 mm | 22 x1 x1Pre-ensantadosEmpuñadura Perilla Rápida Perilla Resorte | 23 Pre-ensantados | 24 Pre-ensantados |
| 26 Pre-ensantados x4Casquillo De Aceite Tuerca M8 | 27 x1 | 28 x1 | 29 x1 x130Torritto de Cabeza Hexagonal M12X85mm |
| 31 x1 x4Torritto M8X70mm | 32 x4 x1Torritto de Cabeza Hexagonal M8X45mm | 33Torritto de Cabeza Hexagonal M8X40mm | 34Arandela M12 Arandela M10 |
| 36 x10Arandela M8 M8 Arandela de Resorte Tuerca de Nylon | 37 x1 x281 |
INSTRUCCIONES DE MONTAJE


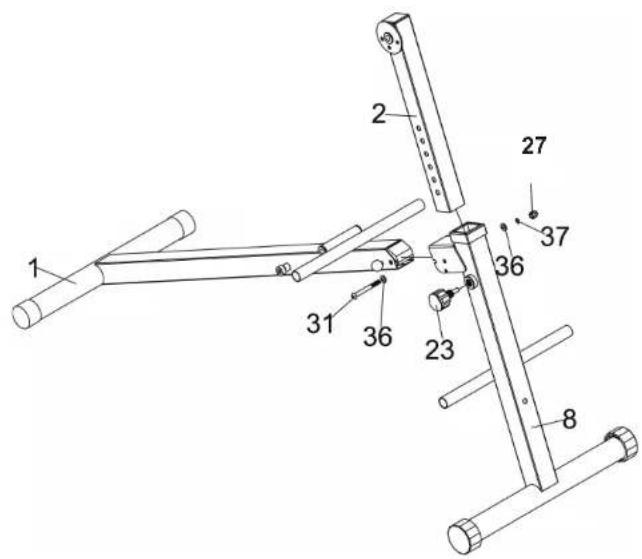

1 2 27 31 36 36 37 23 8PASO 1:
1. Conecte el Marco Principal (1) al Tubo Inclinado Frontal (8), usando un Perno M8X70mm (31), dos Arandelas M8 (36), una Arandela de Resorte M8 (37) y una Tuerca de Nylon M8 (27).
2. Inserte el Tubo Ajustable (2) en el Tubo Inclinado Frontal (8) usando la Perilla Rápida (23).
COSTWAY www.costway.es
www.costway.es
COSTWAY
INSTRUCCIONES DE MONTAJE


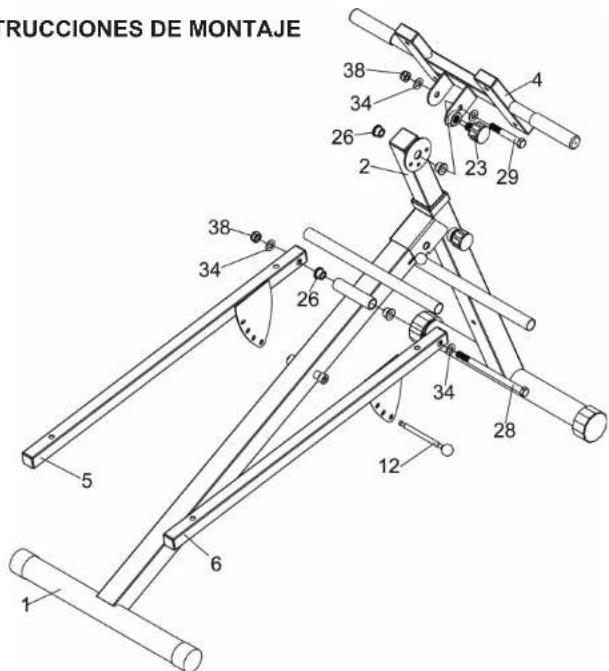

RUCCIONES DE MONTAJE 1 2 26 34 38 34 5 6 12 28 34 38 29 23 4PASO 2:
1. Conecte el marco de soporte del respaldo (izquierda) (5) y el marco de soporte del respaldo (derecha) (6) al marco principal (1), usando dos bujes de aceite (26), un perno hexagonal M12X185mm (28), dos arandelas M12 (34) y una tuerca de nylon M12 (38).
2. Conecte el marco del cojín abdominal (4) al tubo ajustable (2), usando dos bujes de aceite (26), un perno hexagonal M12X85mm (29), dos arandelas M12 (34), una tuerca de nylon M12 (38) y una perilla rápida (23). Luego inserte la Perilla Rápida (23) a través del orificio único en la Placa tipo U en cualquiera de los orificios en la Placa Redonda.
INSTRUCCIONES DE MONTAJE
-

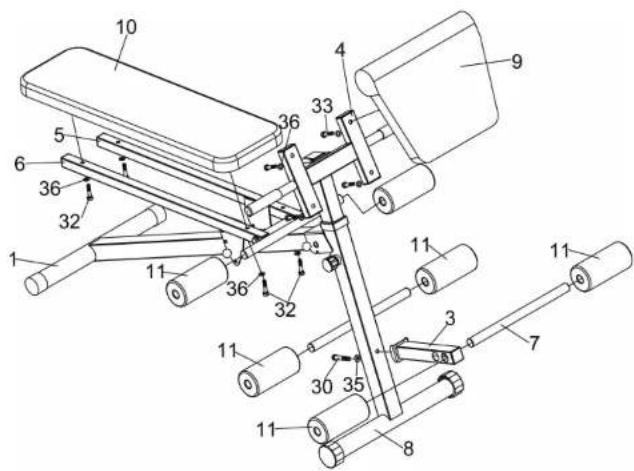

Conecte el cojín del respaldo (10) al marco de soporte del respaldo (izquierda) (5) y el marco de soporte del respaldo (derecha) (6), utilizando cuatro pernos hexagonales M8X45mm (32) y cuatro arandelas M8 (36).
-
Conecte el cojín abdominal (9) al marco del cojín abdominal (4), utilizando cuatro pernos hexagonales M8X40mm (33) y cuatro arandelas M8 (36).
-
Conecte el tubo fijo de espuma (3) al tubo inclinado delantero (8), usando un perno hexagonal M10X65mm (30) y una arandela M10 (35).
-
Inserte el tubo de espuma (7) en el tubo fijo de espuma (3), luego deslice seis rodillos de espuma (11) en el tubo de espuma (7), el tubo inclinado delantero (8) y el marco principal (1).
COSTWAY
www.costway.es www.costway.es
COSTWAY
INSTRUCCIONES DE PLEGADO


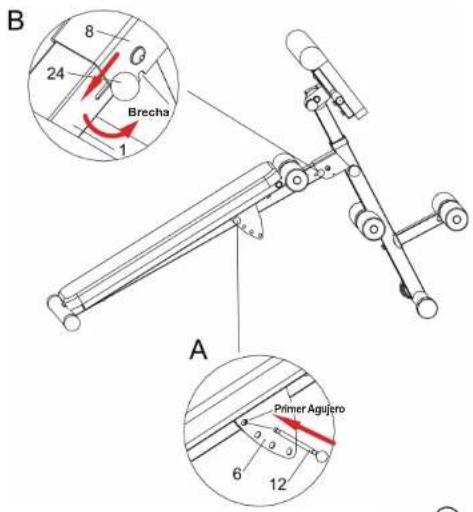

B 8 24 Brecha 1 A Primer Agujero 6 12A. Inserte el pasador (12) en el primer orificio de la placa tipo ventilador y ajuste el marco del respaldo como se muestra en el dibujo.
B. Baje la Perilla (24) y luego doble el banco a lo largo de la dirección de la flecha para colocar la Perilla (24) en el espacio.
