INSTRUKCJA OBSŁUGI SP36918 COSTWAY
| 1 x1Rama główna | 2 x1 x1 x1Regułowana runk Stala rura piankowa | 3 | 4 Rama poduszki brzusnej | 5 Tylna rama nośna (po lewej) |
| 6 x1 x1 x1 Tylna rama nośna (prawa) | 7 x1Rurka piankowa Pochyłona rura przednia | 8 | 9 Poduszka brzuszna | 10 Poduszka tylna |
| 11 x6 x1 x1 Walec piankowy | 12 x2Pin Regulator | 13 | 14 Zastępka kola ochywnia | 15 Okrąga zastępka |
| 16 x1Pokrywa prózmowa | 17 x1Kwadratowa osłona 45 mm | 18 x1 Kwadratowa pokrywa 38 mm | 19 x4 [dawn]Kwadratowa osłona 30 mm | 20 [dawn]Kwadratowa pokrywa 25x50 mm |
| 21 x6 Okragła pokrywa 25 mm | 22 x1 x1Uchwył | 23[4774]Przycski szybługa dostępna | 24 Przycski Sorzęyna | 25[4774] |
| 26 x4 Pierścień olejowy | 27Nakrętka M8 Sześćkątna | 12 [ICZB]M1 | 13[HW6E] M12x65mm | 30[IXC5] Śruba szȩścokątna M10x65mm |
| 31 x1 x4 Śruba M8x70mm | 32 x4 x1Śruba szȩścokątna M8x45 mm | 31[AYHK]Śruba z łeem sv M | 34[1748][DKXY] I12 Podkładka M | 35[dozor] |
| 36 x10 Podkładka M8 | 37 x1 x2M8 Podkładka spręzysta | 38 x1M12 Nakrętka ryłonnava |
INSTRUKCJA MONTAŻU


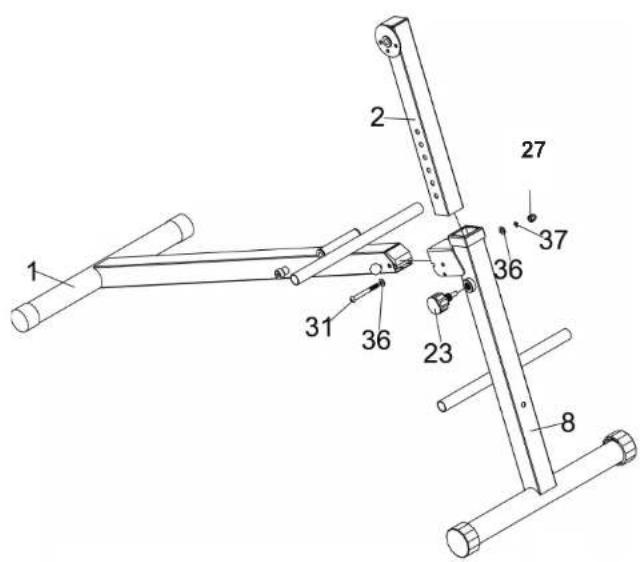

1 2 27 37 36 31 36 23 8KROK 1 :
- Przymocuj ramę główną (1) do pochylonej z przodu rury (8) za pomocą śruby M8x70mm (31), dwóch podkładek M8 (36), jednej podkładki sprężystej M8 (37) i jednej nakrętki M8 (27).
- Za pomocą przycisku szybkiego zwalniania (23) wsuń regulowaną rurkę (2) w przednią nachyloną rurkę (8).
COSTWAY
KROK 2:
1. Przymocuj ramę nośną oparcia (po lewej) (5) i ramę nośną oparcia (po prawej) (6) do ramy głównej (1), używając dwóch pierścieni olejowych (26), jednej śruby M12x185mm sześciokątnej (28), dwóch podkładek M12 (34) i jednej nakrętki nylonowej M12 (38).
2. Przymocuj ramę poduszki brzusznej (4) do rurki regulacyjnej (2), używając dwóch pierścieni olejowych (26), jednej śruby sześciokątnej M12x85mm (29), dwóch podkładek M12 (34), jednej nakrętki nylonowej M12 (38) i przycisku szybkiego zwalniania (23). Następnie należy włożyć przycisk szybkiego dostępu (23) przez pojedynczy otwór w płycie U do jednego z otworów w płycie okrągłej.
INSTRUKCJA MONTAŻU
-

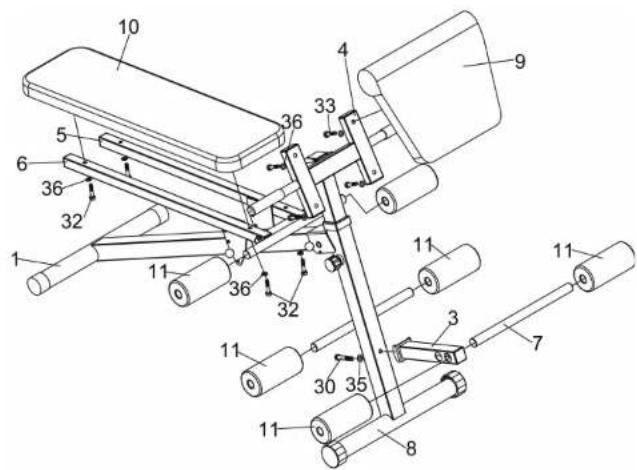

Przymocuj panel tylny (10) do tylnej ramy nośnej (lewej) (5) i tylnej ramy nośnej (prawej) (6) za pomocą czterech śrub sześciokątnych M8X45mm (32) i czterech podkładek M8 (36).
-
Przymocuj poduszkę brzuszną (9) do ramy poduszki brzusznej (4) za pomocą czterech sześciokątnych śrub M8X40mm (33) i czterech podkładek M8 (36).
-
Przymocuj stałą rurkę piankową (3) do przedniej rurki nachylonej (8), używając jednej śruby sześciokątnej M10X65mm (30) i jednej podkładki M10 (35).
-
Wsuń rurę piankową (7) do stałej rury piankowej (3), a następnie wsuń sześć rolek piankowych (11) na rurę piankową (7), pochyloną do przodu rurę (8) i ramę główną (1).
COSTWAY
B. Pociągnij przycisk (24) w dół, a następnie złóż ławkę w kierunku strzałki, tak aby pokrętło (24) znalazło się w szczelinie.
