MANUALE UTENTE SP36918 COSTWAY
ISTRUZIONI DI ASSEMBLAGGIO


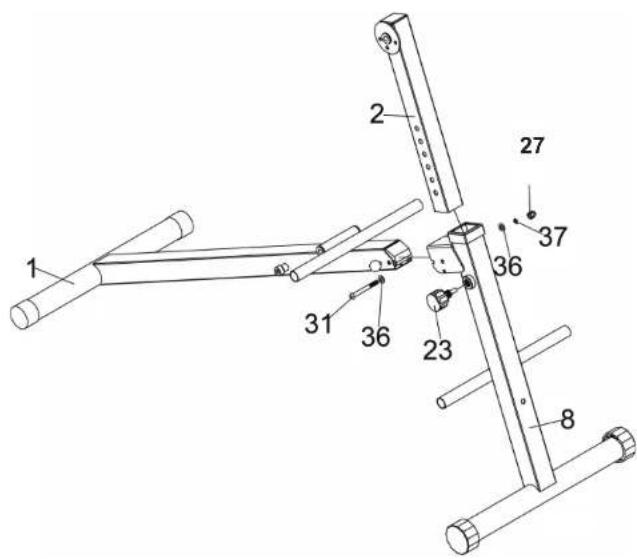

1 2 27 37 36 31 36 23 8PASSO 1:
1. Collegare il telaio principale (1) al tubo inclinato anteriore (8), usando un bullone M8X70mm (31), due rondelle M8 (36), una rondella elastica M8 (37) e un dado in nylon M8 (27).
2. Inserire il tubo regolabile (2) nel tubo inclinato anteriore (8) usando la manopola rapida (23).
COSTWAY
ISTRUZIONI DI ASSEMBLAGGIO


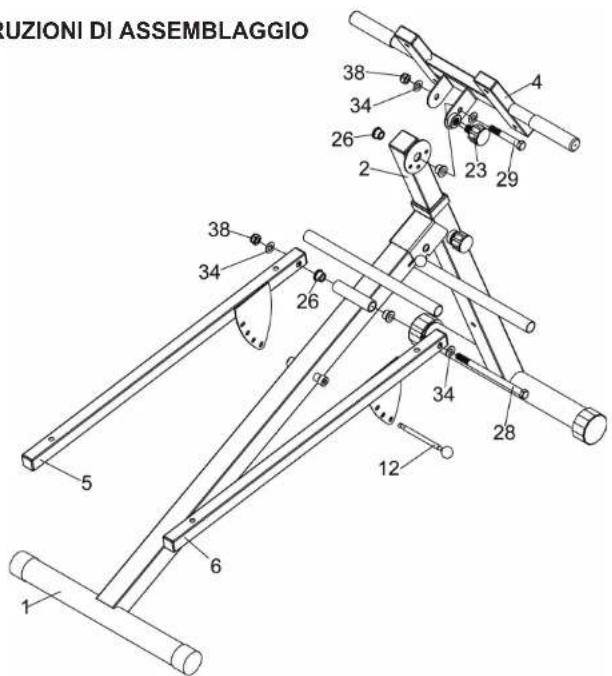

RUZIONI DI ASSEMBLAGGIO 38 34 26 2 23 29 38 34 26 34 28 12 5 6 1PASSO 2:
- Fissare il telaio di supporto dello schienale (a sinistra) (5) e il telaio di supporto dello schienale (a destra) (6) al telaio principale (1), utilizzando due boccole per olio (26), un bullone esagonale M12X185mm (28), due rondelle M12 (34) e un dado in nylon M12 (38).
- Collegare il telaio del cuscino addominale (4) al tubo regolabile (2), utilizzando due boccole per olio (26), un bullone esagonale M12X85mm (29), due rondelle M12 (34), un dado in nylon M12 (38) e una manopola rapida (23). Quindi inserire la manopola rapida (23) attraverso il singolo foro sulla piastra a U in uno dei fori sulla piastra rotonda.
ISTRUZIONI DI ASSEMBLAGGIO

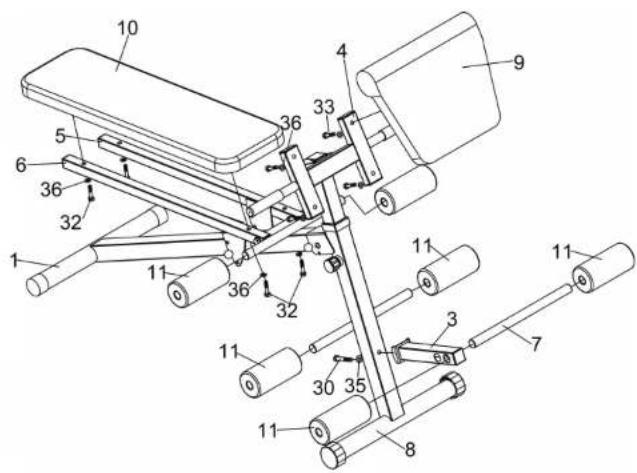

- Fissare il cuscino posteriore (10) al telaio di supporto dello schienale (a sinistra) (5) e al telaio di supporto dello schienale (a destra) (6), usando quattro bulloni esagonali M8X45mm (32) e quattro rondelle M8 (36).
- Attaccare il cuscino addominale (9) al telaio del cuscino addominale (4), usando quattro bulloni esagonali M8X40mm (33) e quattro rondelle M8 (36).
- Collegare il tubo fisso in schiuma (3) al tubo inclinato anteriore (8), usando un bullone esagonale M10X65mm (30) e una rondella M10 (35).
- Inserire il tubo di schiuma (7) nel tubo fisso di schiuma (3), quindi far scorrere sei rulli di schiuma (11) sul tubo di schiuma (7), sul tubo inclinato anteriore (8) e sul telaio principale (1).
COSTWAY
ISTRUZIONI PIEGHEVOLI


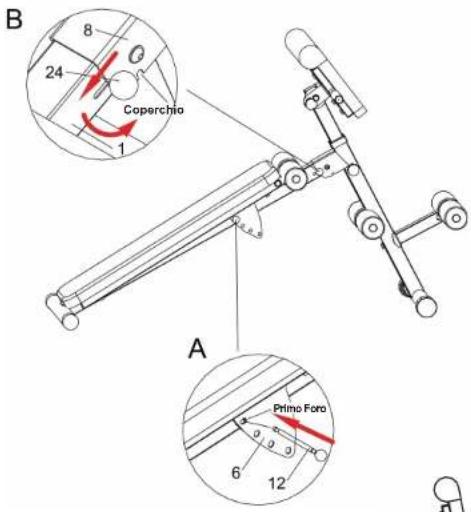

B 8 24 Coperchio 1 A Primo Fora 6 12A. Inserire il perno (12) nel primo foro della piastra del tipo a ventaglio e regolare il telaio dello schienale come mostrato nel disegno.
B. Abbassare la manopola (24), quindi piegare la panca lungo la direzione della freccia per posizionare la manopola (24) nel coperchio.
