TEILELISTE ZEICHNUNGEN
| 1 x1Hauptrahmen Einsteilbarer Schlauch Schaumstoffröhren Bauchklassenrahmen | 2 x1 | 3 x1 | 4 x1 | 5 x1Stützrahmen für die Rückenlehne (links) |
| 6 x1Stützrahmen für die Rückenlehne (rechts) | 7 x1Schaumrohr | 8 x1Vorderes geneigtes Rohr | 9 x1Bauchkissen Rückenkissen | 10 x1 |
| 11 x6Schaumstofffolie Stift | 12 x1Einstellung | 13 x1 Vormontiert | 14 x2Vorspannungskreis-Endkappe | 15 x2Kreisendkappe |
| 16 Vormontert x1Stocker mit mittlerer Leerstelle | 17 Vormontert x145mm Vierkantstecker | 18 Vormontiert x136mm Vierkantstecker | 19 Vormontiert x430mm Vierkantstecker | 20 x425 * 30mm Vierkantstecker |
| 21 x6Vormontert25mm runder Stecker | 22 x2VormontertHandgriff Schnellknopf Knopf Frühling | 23 x2Vormontiert | 24 x1Vormontiert | 25 x1Vormontiert |
| 26 x4VormonliertÖlbuchse M8 Mutter Sechskantschraube Sechskantschraube Sechskantschraube | 27 x1 | 28 x1Sechskantschraube | 29 x1 | 30 x1 |
| 31 x1Bolzen | 32 x4Sechskantschraube | 33 x4Sechskantschraube | 34 x4M12 Dichtung | 35 x1M10 Dichtung |
| 36 x10M8 Dichtung | 37 x1M8 Federscheibe | 38 x2M12 Nylonmutter | x1 |
Montageanleitung


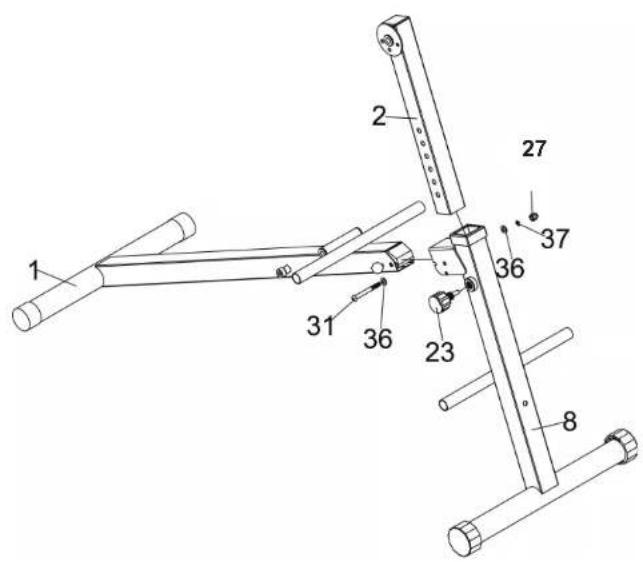

1 2 27 37 36 31 36 23 8SCHRITT 1:
- Befestigen Sie den Hauptrahmen (1) mit einer M8X70mm-Schraube (31), zwei M8-Unterlegscheiben (36), einer M8-Federscheibe (37) und einer M8-Nylonmutter (27) am vorderen geneigten Rohr (8).
- Das einstellbare Rohr (2) mit dem Schnellknopf (23) in das vordere geneigte Rohr (8) einführen.
Montageanleitung Montageanleitung
- Befestigen Sie den Rückenlehnenstützrahmen (links) (5) und den Rückenlehnenstützrahmen (rechts) (6) mit zwei Ölbuchsen (26), einer Sechskantschraube M12X185mm (28) und zwei Unterlegscheiben M12 (34) am Hauptrahmen (1) und eine M12-Nylonmutter (38).
- Befestigen Sie den Bauchkissenrahmen (4) mit zwei Ölbuchsen (26), einer M12 x 85 mm Sechskantschraube (29), zwei M12 Unterlegscheiben (34), einer M12 Nylonmutter (38) und einer Quick am verstellbaren Schlauch (2) Knopf (23). Führen Sie dann den Schnellknopf (23) durch das einzelne Loch in der U-Platte in eines der Löcher in der runden Platte ein.

- Befestigen Sie das Rückenkissen (10) mit vier M8X45mm Sechskantschrauben (32) und vier M8 Unterlegscheiben (36) am Rückenlehnenstützrahmen (links) (5) und am Rückenlehnenstützrahmen (rechts) (6).
- Befestigen Sie das Bauchkissen (9) mit vier Sechskantschrauben M8X40mm (33) und vier Unterlegscheiben M8 (36) am Bauchkissenrahmen (4).
- Befestigen Sie das Schaumstoffröhrchen (3) mit einer Sechskantschraube M10X65mm (30) und einer Unterlegscheibe M10 (35) am vorderen Schrägrohr (8).
4, Schaumrohr (7) in festes Schaumrohr (3) einführen, dann sechs Schaumstoffrollen (11) auf Schaumrohr (7), vorderes geneigtes Rohr (8) und Hauptrahmen (1) schieben.
COSTWAY
www.costway.de www.costway.de
COSTWAY
FALTANLEITUNG


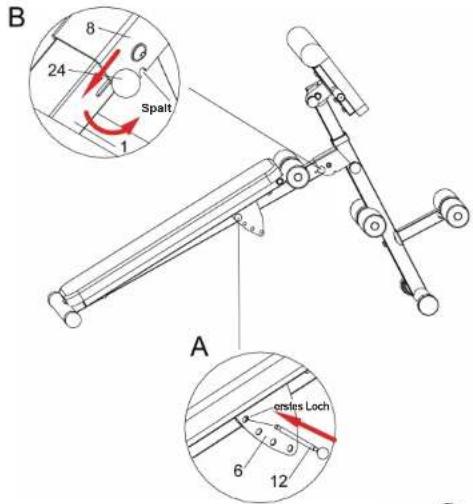

B 8 24 Spalt 1 A orles Loch 6 12A. Führen Sie den Stift (12) in das erste Loch der Lüfterplatte ein und stellen Sie den Rückenlehnenrahmen wie in der Zeichnung gezeigt ein.
B. Ziehen Sie den Knopf (24) nach unten und klappen Sie die Bank in Pfeilrichtung, um den Knopf (24) in der Lücke zu positionieren.

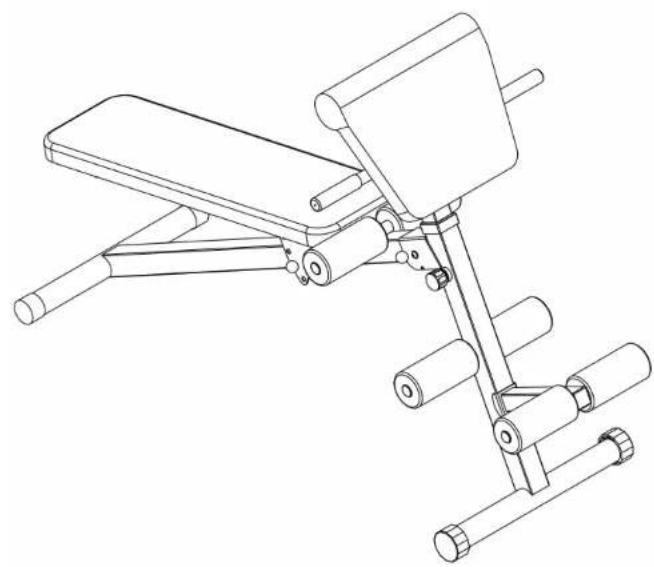

EXPLODIERTE ZEICHNUNG
