BEDIENUNGSANLEITUNG FH10064 COSTWAY

DEU office: FDS GmbH, Neuer Höltigbaum 36, 22143 Hamburg, Deutschland FRA office: Saint Vigor d'Ymonville

⚠️ Bitte lesen Sie alle Anweisungen sorgfältig durch.
⚠️ Bewahren Sie die Anweisungen zum zukünftigen Verwendung auf.
⚠️ Überprüfen Sie, ob alle Teile und Zubehörteile vorhanden sind.
Lesen Sie jeden Schritt sorgfältig durch und befolgen Sie die richtige Reihenfolge.
⚠️ Wir empfehlen, alle Teile möglichst in der Nähe des Aufstellungsortes zu montieren, um unnötige Bewegungen nach der Montage zu vermeiden.
Stellen Sie den Artikel immer auf eine ebene, feste und stabile Fläche.
Halten Sie alle kleinen Teile und Verpackungsmaterialien fern von Babys und Kindern, ansonsten besteht Erstickungsgefahr.

FR

Avant de Commencer

Warnungen & Vorsichtsmaßnahmen

Hinweis: Bitte lesen Sie die Anleitung vor dem Gebrauch sorgfältig durch und beachten Sie die folgenden Sicherheitshinweise:

Konsultieren Sie unbedingt einen Facharzt, bevor Sie es verwenden, wenn Sie von einem Arzt oder den folgenden Patienten behandelt werden.
(1)Personen, die derzeit an Rückenschmerzen leiden oder in der Vergangenheit Verletzungen in den Beinen, der Taille und dem Nacken erlitten haben, sowie Personen mit Taubheitsgefühlen in den Beinen, der Taille, dem Nacken und den Händen (Personen mit chronischen Erkrankungen wie Bandscheibenvorfall, Spondylolisthesis, HWS-Vorfall usw.).
(2)Diejenigen, die deformierte Arthritis, Rheuma und Gicht haben.
(3)Personen mit Anomalien wie Osteoporose.
(4)Personen mit Störungen des Kreislaufsystems
(Herzkrankheiten, Gefäßerkrankungen, Bluthochdruck usw.).
(5)Personen mit Erkrankungen der Atemwege.
(6)Personen, die künstliche Herzrhythmusregulatoren verwenden und denen interne medizinische elektronische Geräte implantiert wurden.
(7)Personen mit bösartigem Tumor.
(8) Menschen mit Thrombose, schweren Lipomen, akuten statischen Lipomen und anderen Durchblutungsstörungen oder verschiedenen Hautinfektionen.
(9)Personen mit Wahrnehmungsstörungen, die durch eine hohe periphere Durchblutungsstörung aufgrund von Diabetes usw. verursacht werden.
(10)Diejenigen mit einem Trauma auf der Haut.
(11)Personen, die aufgrund einer Krankheit hohes Fieber (38°C oder mehr) haben, usw.

(12)Personen mit abnormalen oder gekrümmten Rückenknochen.
(13)Diejenigen, die schwanger sind oder schwanger sein könnten oder ihre Menstruation haben.
(14)Diejenigen, die sich in ihrem Körper nicht normal fühlen und sich ausruhen müssen.
(15)Diejenigen, die offensichtlich in schlechter körperlicher Verfassung sind.
(16)Benutzer für Rehabilitationszwecke.
(17)Zusätzlich zu den oben erwähnten Situationen gibt es Personen, die das Gefühl haben, dass ihr Körper eine Anomalie aufweist.
- Wenn Sie Schmerzen im unteren Rückenbereich, Taubheitsgefühle in Beinen und Füßen, Schwindel, Herzklopfen usw. verspüren, die sich von den üblichen Schmerzen oder Koordinationsstörungen im Körper während des Trainings unterscheiden, brechen Sie die Einnahme sofort ab und suchen Sie einen Arzt auf.
◆Lassen Sie Kinder dieses Produkt nicht benutzen, und lassen Sie Kinder nicht in der Nähe dieses Produkts spielen.
- Bei Nichtbeachtung besteht Verletzungsgefahr.
◆Kinderschützer sollten darauf achten, dass Kinder nicht mit diesem Produkt spielen.
- Bei Nichtbeachtung besteht Verletzungsgefahr.
♦Vergewissern Sie sich, dass sich während des Gebrauchs, beim Be- und Entladen oder beim Schieben des Geräts keine Personen oder Haustiere in der Nähe befinden (Rückseite, Boden und Vorderseite des Geräts).

Das Verbot!

◆Verwenden oder lagern Sie es nicht an feuchten Orten wie im Freien oder in der Nähe von Badezimmern oder an Orten, an denen es Wassertropfen ausgesetzt ist.

◆Verwenden oder lagern Sie das Gerät nicht an Orten mit hohen Temperaturen, z. B. in der Nähe des Ofens in direktem Sonnenlicht oder auf Heizgeräten wie elektrischen Heizteppichen.
- Andernfalls kann es zu Bränden kommen.
Benutzen Sie es nicht mit 2 oder mehr Personen gleichzeitig, und achten Sie darauf, dass sich die Personen in Ihrer Umgebung während der Benutzung nicht nähern.
- Andernfalls kann es zu Unfällen oder Verletzungen durch Herunterfallen kommen.
◆Verwenden Sie es nicht, wenn Sie Ihr Bewusstsein nicht ausdrücken können oder es nicht selbst bedienen können.
-Es kann zu Unfällen oder Verletzungen kommen.

Nicht demontieren!

◆Es ist absolut verboten, das Gerät zu zerlegen, zu reparieren und neu zu wählen.
- Es besteht Verletzungsgefahr durch mechanisches Versagen.

Das Verbot!

◆Menschen, die normalerweise keinen Sport treiben, sollten sich nicht plötzlich intensiv bewegen.
◆Verwenden Sie es nicht nach dem Essen, wenn Sie müde sind, wenn Sie gerade trainiert haben oder wenn Ihr körperlicher Zustand anormal ist.
- Kann die Gesundheit schädigen.
◆Dieses Produkt ist für den Heimgebrauch geeignet, nicht für eine große Anzahl nicht spezifizierter Benutzer wie Schulen und Sporthallen.
- Es besteht die Gefahr von Verletzungen.
◆Verwenden Sie es nicht beim Essen oder bei anderen Aktivitäten.
◆Nicht nach dem Trinken verwenden, bis Sie sich matt fühlen.
-Unfall oder Verletzung kann auftreten.

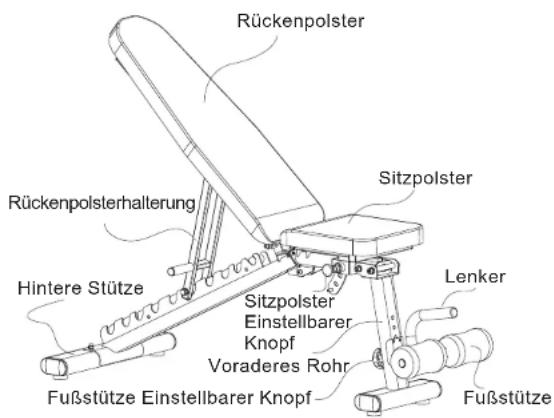

Teil Diagramm

Rückenpolster Rückenpolsterhalterung Sitzpolster Hintere Stütze Sitzpolster Einstellbarer Knopf Voraderes Rohr Lenker Fußstütze Einstellbarer Knopf Fußstütze

Technische Parameter

Gewichtskapazität des Benutzers	300KG
Gesamtgröße	1452 x 524 x 1324mm
Produkt Gewicht	19,5kg
Einstellbarer Bereich des Rückenpolsters	90°~200° (10 Positionen)
Einstellbarer Bereich des Sitzpolsters	0°~20° (3 Positionen)
Einstellbarer Bereich der Fußstütze	278~398 (5 Positionen)

Teileliste

Nr.	Name	Menge
1	Hauptrahmen	1
2	Baugruppe Fußstütze	1
3	Hintere Stützvorrichtung	1
4	Schaumstoff	2
5	Lenker	1
6	M10 Einstellbarer Drehknopf	1
7	M6*16 Schrauben	1
8	M10*25 Schrauben	2
9	11 Unterlegscheiben	4
10	11 Flat Unterlegscheiben	5
11	M8*16 Schrauben	2
12	M8 Nüsse	2
13	9 Unterlegscheiben	2
14	M8*60 Schrauben	2
15	M10 Hutmutter	2
16	M10*120 Doppelkopf-Schrauben	1
17	Ärmel	1
18	8mm Schraubenschlüssel	1
19	6mm Schraubenschlüssel	1
20	5mm Schraubenschlüssel	1
21	13-16 Gabelschlüssel	2
22	Benutzerhandbuch	1

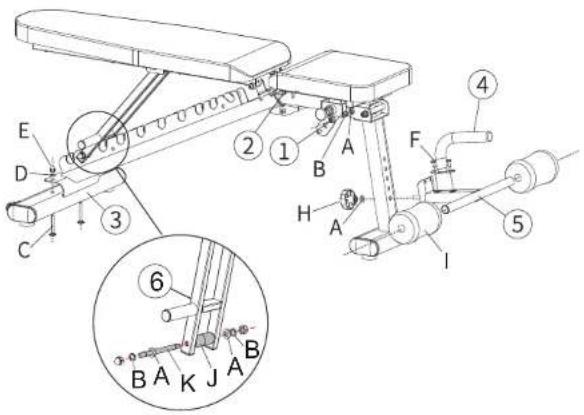

Installationsanweisung

1. Nehmen Sie den Hauptrahmen aus dem Karton und legen Sie ihn auf den Teppich oder das Kissen. Wie in Schritt ① gezeigt, verwenden Sie links und rechts "M10*25"-Bolzen, um sie durch die "Φ11-Unterlegscheibe (B)" bzw. "Φ11-Unterlegscheibe (A)" zu führen, und schrauben Sie sie in die entsprechenden Teile des Hauptrahmens in der in der Abbildung gezeigten Richtung;

2.Wie in Schritt ② gezeigt, befestigen Sie eine "M6X16-Schraube" an der entsprechenden Position des Hauptrahmens;

3.Wie in Schritt ③ gezeigt, setzen Sie die "hintere Stützbaugruppe" in das hintere Ende des "Hauptrahmens" ein, setzen Sie zwei "M8X60-Schrauben (C)" von unten ein und setzen Sie die "Φ9-Unterlegscheibe (D)" am oberen Ende ein. Schrauben Sie dann die "M8-Mutter (E)" ein;

1. Wie in Schritt ④ gezeigt, befestigen Sie die "Lenkstange" mit zwei "M8X16-Schrauben (F)" an der entsprechenden Position der "Fußstützenbaugruppe";

5.Wie in Schritt ⑤ gezeigt, setzen Sie die

"Fußstützenbaugruppe" in das entsprechende Loch der "vorderen Rohrbaugruppe" in der in der Abbildung gezeigten Richtung ein, und befestigen Sie sie mit dem "verstellbaren M10-Knopf (H)" und der "Φ11-Unterlegscheibe (A)" in den freiliegenden Schrauben der "Fußstützenbaugruppe", und ziehen Sie den "M10-Knopf" fest; Setzen Sie dann den "Schaumstoff (I)" auf beiden Seiten in die Fußstützenrohre ein; 6.Wie in Schritt ⑤ gezeigt, setzen Sie die "Hülse (J)" unter den Stützrahmen wie gezeigt, die "Doppelkopfschraube M10*120 (K)" durch die "Hülse (J)" führen. Setzen Sie "Φ11 Unterlegscheibe (A)" und "Φ11 Unterlegscheibe (B)" auf jeder Seite der Schraube ein und schrauben Sie dann die "M10 Hutmutter" an jedem Ende ein.

Hinweis: Wenn die Hantelbank vor dem Gebrauch instabil ist, drehen Sie bitte die vier runden Fußpolster unter der vorderen und hinteren Stütze in eine geeignete Position, um sicherzustellen, dass die vier Ecken der Hantelbank stabil sind.

Prüfen Sie nach dem Zusammenbau des Geräts, ob alle Schrauben fest angezogen sind.

Fehlersuche
LösungMögliche Ursachel

Die Schrauben können nicht angezogen werden.	1.Die Schrauben wurden in die falsche Richtung gedreht.2.Schraubendreher nicht verwendet.3.Die Schrauben waren nicht auf die Löcher gerichtet.	1. Richten Sie die Schraube auf das Schraubenloch aus und beginnen Sie im Uhrzeigersinn zu schrauben.2. Verwenden Sie eine geeignete Schraubendreherspitze.
Kann keine Hardware finden.	Könnte in oder hinter einer Verpackung versteckt sein.	Bitte überprüfen Sie die Teile vor dem Auspacken und werfen Sie die Verpackung nicht weg, bevor die Maschine vollständig montiert ist.
Seltsamer Klang, instabil.	1. Montagefehler durch falsche Montageschritte.2. Die Schrauben sind lose.	1. Bitte lesen Sie das Benutzerhandbuch, um eine sichere und korrekte Montage zu gewährleisten.2. Ziehen Sie die Schrauben wieder an.3. Wenden Sie sich an den Kundendienst, um Hilfe zu erhalten.
Fehlende Teile	1. Könnte beim Transport verloren gehen.2.Könnte bei der Montage versehentlich herausgeworfen werden.	Bitte kontaktieren Sie uns und wir werden die fehlenden Teile an Sie zurücksenden.

Wartung

Das Produkt ist nur dann sicher und vollständig für den Gebrauch, wenn das Gerät regelmäßig überprüft und repariert wird. Es liegt in der Verantwortung des Benutzers oder Besitzers, dafür zu sorgen, dass das Gerät regelmäßig gewarlet wird. Verschlissene oder kaputte Teile sollten sofort ausgetauscht werden, bevor das Produkt weiter verwendet wird. 1. Um Staubansammlungen zu vermeiden, wischen Sie die Hantelbank bitte regelmäßig ab. 2. Verwenden Sie für Kunststoffteile nur einen feuchten Lappen, für Stahlgestelle nur einen trockenen Lappen usw. 3. Wischen Sie die Teile des Geräts bei Bedarf sauber. 4. Vermeiden Sie chlorhaltige Reinigungsmittel und Reinigungsmittel mit Schleifpartikeln, die die Geräte verkratzen und beschädigen können. 5. Überprüfen Sie regelmäßig, ob alle Teile sicher und funktionstüchtig sind. Wenn ein Teil beschädigt ist, verwenden Sie es nicht, bis es repariert ist.

Dieses Handbuch ist nur als Referenz gedacht und hängt vom tatsächlichen Produkt ab.

Rücksendung / Beschädigung Anweisungen

Werfen Sie den Karton / die Originalverpackung NICHT weg. Falls eine Rücksendung erforderlich ist, muss der Artikel in der Originalverpackung zurückgeschickt werden. Andernfalls wird Ihre Rücksendung nicht angenommen.
Machen Sie ein Foto von der Beschriftung des Kartons. Für den Fall, dass ein Ersatzteil benötigt wird, benötigen wir ein Foto der Beschriftung (Text) auf der Seite des Kartons. So können unsere Mitarbeiter Ihre Artikelnummer identifizieren und sicherstellen, dass Sie die richtigen Teile erhalten.
Machen Sie ein Foto des beschädigten Teils (falls zutreffend). Ein Foto des beschädigten Teils ist immer erforderlich, um eine Reklamation einzureichen und eine schnelle Bearbeitung Ihres Ersatzteils oder Ihrer Rückerstattung zu gewährleisten. Bitte stellen Sie sicher, dass Sie den Karton haben, auch wenn er beschädigt ist.
Schicken Sie uns eine E-Mail mit dem gewünschten Foto. Schicken Sie uns eine E-Mail direkt vom Marktplatz, auf dem Sie den Artikel gekauft haben, mit den angehängten Fotos und einer Beschreibung Ihrer Reklamation.
