MANUAL DE USUARIO FH10064 COSTWAY

⚠️ Lea atentamente todas las instrucciones.
Conserve las instrucciones para futuras consultas.
⚠️ Separe y cuente todas las piezas y los accesorios.
⚠️ Lea detenidamente cada paso y siga el orden correcto.
⚠️ Recomendamos que, siempre que sea posible, todos los elementos se monten cerca de la zona en la que se van a utilizar, para evitar mover el producto innecesariamente una vez montado.
Coloque siempre el producto sobre una superficie plana, estable y firme.
Mantenga todas las piezas pequeñas y los materiales de embalaje de este producto lejos de los bebés y los niños, ya que pueden representar un grave riesgo de asfixia.

IT

Prima di Iniziare

Advertencias y Precauciones

Nota: Por favor, lea atentamente las instrucciones antes de usar el producto y preste atención a las siguientes precauciones de seguridad:

Asegúrese de consultar con un especialista antes de utilizar el producto cuando esté recibiendo un tratamiento médico o sean los siguientes pacientes.

(1) Los que actualmente sufren de dolor de espalda o los que se han lesionado en las piernas, la cintura y el cuello en el pasado, y los que tienen entumecimiento en las piernas, la cintura, el cuello y las manos (los que tienen enfermedades crónicas como hernia de disco intervertebral, espondilolistesis, espondilosis cervical, etc.).
(2) Los que tienen artritis deformante, reumatismo y gota.
(3) Los que tienen anomalías como la osteoporosis.
(4) Los que tienen trastornos del sistema circulatorio (enfermedades cardíacas, trastornos vasculares, hipertensión, etc.).
(5) Las personas con trastornos respiratorios.
(6) Los que utilizan reguladores artificiales del ritmo cardíaco y tienen dispositivos electrónicos médicos internos implantados.
(7) Los que tienen un tumor maligno.
(8) Los que padecen trombosis, lipoma grave, esteatolipoma agudo y otros trastornos de la circulación sanguínea o diversas infecciones cutáneas.
(9) Las personas con alteraciones perceptivas causadas por un trastorno circulatorio periférico elevado provocado por la diabetes, etc.
(10) Aquellos con traumatismos en la piel.

(11) Los que tienen fiebre alta (38°C o más) debido a una enfermedad, etc.
(12) Los que tienen huesos de espalda anormales o curvados.
(13) Las que estén embarazadas o puedan estarlo o estén menstruando.
(14) Aquellos que sientan algo anormal en su cuerpo y necesiten descansar.
(15) Los que evidentemente están en malas condiciones físicas.
(16) Los usuarios con fines de rehabilitación.
(17) Además de las situaciones mencionadas, los que sienten que hay una anormalidad en su cuerpo.

Si durante el ejercicio siente dolor lumbar, entumecimiento de piernas y pies, mareos, latidos del corazón, etc. diferentes a los habituales o sensación de coordinación o anormalidad, deje de usarlo inmediatamente y consulte a un médico.
◆ No deje que los niños usen este producto, y no deje que los niños jueguen alrededor de este producto.
- Riesgo de lesiones si no se respeta.
El tutor de los niños debe tener cuidado de no dejar que los niños jueguen con este producto.

- Riesgo de lesiones si no se respeta.

Asegúrese de confirmar que no hay personas o mascotas alrededor (la parle trasera, inferior y frontal del producto) durante el uso, al cargar y descargar el producto, o al deslizarlo.

¡Prohibido!

No utilice ni almacene el producto en lugares húmedos como el exterior o cerca de baños o lugares expuestos a gotas de agua.
No utilice ni almacene el producto en lugares con altas temperaturas, como alrededor de estufas, a la luz directa del sol o sobre aparatos de calefacción, como alfombras eléctricas.

- De lo contrario, podría provocar un incendio.

◆ No lo utilice con 2 o más personas al mismo tiempo, y tenga cuidado de que no se acerquen personas a su alrededor durante el uso.
- De lo contrario, puede producirse un accidente o una lesión debido a una caída.
◆ No lo utilice si no puede expresar su conciencia o no puede manejarlo usted mismo.
- Puede producirse un accidente o una lesión.

¡No lo desmonte!

◆ Está absolutamente prohibido desmontar, reparar y volver a seleccionar.
- Riesgo de lesiones debido a un fallo mecánico.

¡Prohibido!

◆ Las personas que no suelen hacer ejercicio no deben realizarlo repentinamente de forma intensa.
◆ No lo utilice después de comer, cuando esté cansado, cuando acabe de hacer ejercicio o cuando su estado físico sea anormal.
- Puede causar daños a la salud.
Este producto es adecuado para uso doméstico, no para escuelas, gimnasios y un gran número de usuarios no especificados.
- Existe riesgo de lesiones.
◆ No lo utilice mientras come o realiza otras actividades.
◆ No lo use después de beber hasta que se sienta embotado.
- Puede producirse un accidente o una lesión.

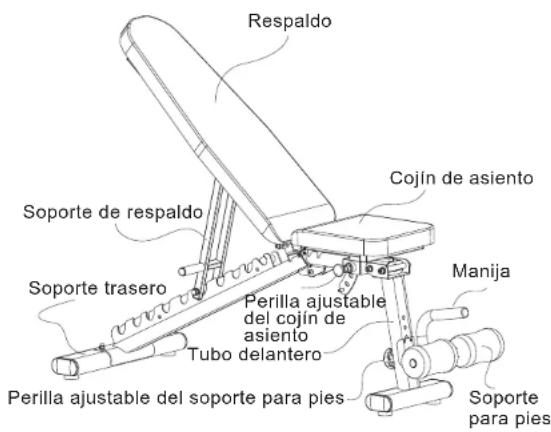

Diagrama de Piezas

Respaldo Soporte de respaldo Soporte trasero Perilla ajustable del cojín de asiento Tubo delantero Cojín de asiento Manija Perilla ajustable del soporte para pies Soporte para pies

Parámetros Técnicos

Capacidad de carga	300 KG
Tamaño total	1452 x 524 x 1324 mm
Peso del producto	19,5 kg
Rango de ajuste del respaldo	90°~200° (10 posiciones)
Rango de ajuste del cojín de asiento	0°~20° (3 posiciones)
Rango de ajuste del soporte para pies	278~398 (5 posiciones)

Lista de Piezas

Número	Nombre	Cantidad
1	Marco principal	1
2	Conjunto del soporte para pies	1
3	Conjunto del soporte trasero	1
4	Espuma	2
5	Manija	1
6	Perilla ajustable M10	1
7	Perno M6*16	1
8	Perno M10*25	2
9	Arandela φ11	4
10	Arandela plana φ11	5
11	Tornillo M8*16	2
12	Tuerca M8	2
13	Arandela plana φ9	2
14	Perno M8*60	2
15	Tuerca de sombrerete M10	2
16	Perno de doble cabeza M10*120	1
17	Manguito	1
18	Llave de 8 mm	1
19	Llave de 6 mm	1
20	Llave de 5 mm	1
21	Llave de boca 13-16	2
22	Manual del usuario	1

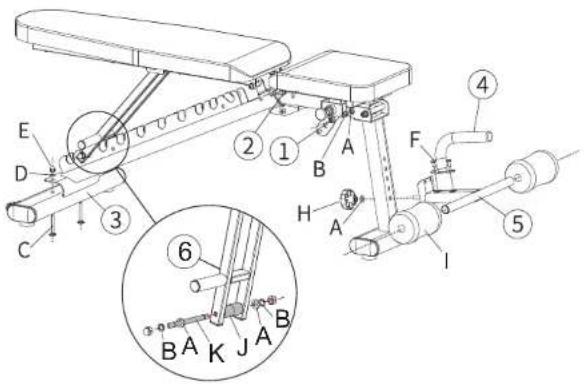

Instrucciones de Montaje

1. Saque la unidad principal de la caja y colóquela sobre una alfombra o un cojín suave. Como se muestra en el paso ①, utilice los pernos "M10*25" en la izquierda y en la derecha para pasar por la "arandela Φ11 (B)" y la "arandela plana Φ11 (A)" respectivamente, y atornílelos en las partes correspondientes del marco principal en la dirección mostrada en la figura.
2. Como se muestra en el paso ②, fije un "tornillo M6x16" en la posición correspondiente del marco principal.
3. Como se muestra en el paso ③, inserte el "conjunto del soporte trasero" en el extremo posterior del "marco principal", inserte dos "pernos M8x60 (C)" desde la parte inferior, e inserte la "arandela plana Φ9 (D)" en el extremo superior. A continuación, atornille la "luerca M8 (E)".

4. Como se muestra en el paso ④, fije la "manija" a la posición correspondiente del "conjunto del soporte para pies" con dos "tornillos M8x16 (F)".

5. Como se muestra en el paso ⑤, inserte el "conjunto del soporte para pies" en el agujero correspondiente del "conjunto del tubo frontal" en la dirección mostrada en la figura, y fijelo con la "perilla ajustable M10 (H)" y la "arandela plana Φ11 (A)" en los pernos expuestos del "conjunto del soporte para pies", y apriete la "perilla M10"; luego inserte la "espuma (I)" en los tubos del soporte para pies en ambos lados.

6. Como se muestra en el paso ⑥, coloque el "manguito (J)" bajo el marco de soporte como se muestra, utilice el "perno de doble cabeza M10*120 (K)" para pasar a través del "manguito (J)". Inserte la "arandela plana Φ11 (A)" y la "arandela Φ11 (B)" en cada lado del perno, y luego atornille la "tuerca de sombrerete M10" en cada extremo.

Nota: Si el banco de pesas es inestable antes de su uso, por favor gire y ajuste las cuatro almohadillas circulares para patas bajo el soporte delantero y trasero a una posición adecuada para asegurar que las cuatro esquinas del banco de pesas sean estables.

Después del montaje, por favor, vuelva a comprobar que todos los tornillos están apretados bien.

Solución de Problemas

		SoluciónCausa p
Los tornillos no están apretados.	1. El tornillo se ha girado en la dirección incorrecta.2. No se utiliza un destornillador.3. Los tornillos no están alineados con los agujeros.	1. Alinee el tornillo con el agujero del tornillo y comience a girar el tornillo en el sentido de las agujas del reloj.2. Utilice un destornillador adecuado.
No se encuentran los accesorios.	Tal vez esté escondido en el interior o detrás de un embalaje.	Compruebe las piezas antes de desembalar y no deseche el embalaje hasta que el producto esté completamente montado.
Hay un sonido extraño y es inestable.	1. Fallo de montaje causado por una secuencia de montaje incorrecta.2. Tal vez el tornillo no está aprelado.	1. Consulte el manual de instrucciones para garantizar un montaje completo y correcto.2. Vuelva a apretar los tornillos.3. Póngase en contacto con el servicio de atención al cliente para obtener ayuda.
Falta la picza.	1. Tal vez se haya perdido durante el envío.2. Tal vez se haya tirado accidentalmente durante el montaje.	Póngase en contacto con nosotros y le volveremos a enviar las piezas que faltan.

Mantenimiento

Solo la inspección y el mantenimiento regulares pueden garantizar la seguridad y la integridad del producto. Es responsabilidad del usuario o del propietario asegurarse de que el equipo reciba un mantenimiento regular. Las piezas desgastadas o rotas deben ser sustituidas inmediatamente antes de seguir utilizando el producto.

1. Para evitar la acumulación de polvo, limpie el banco de pesas regularmente.
2. Utilice solo un trapo húmedo en las piezas de plástico; las piezas de acero solo pueden limpiarse con trapos secos.
3. Si es necesario, limpie las piezas del producto.
4. Evite utilizar limpiadores que contengan cloro ácido o partículas abrasivas, que pueden rayar y dañar el equipo.
5. Compruebe periódicamente para asegurarse de que todas las piezas son seguras y están en funcionamiento. Si una pieza está dañada, no utilice el equipo hasta que sea reparada.

Este manual es solo de referencia, sujeto al producto real.

Instrucciones de Devolución / Reclamación de Daños

NO deseche la caja/embalaje original.
En caso de que se requiera una devolución, el artículo debe ser devuelto en la caja original. Sin esto su devolución no será aceptada.
⚠️ Tome una foto de las marcas de la caja.
Se requiere una foto de las marcas (texto) en el lado de la caja en caso de que se necesite una pieza para reemplazarla. Esto ayuda a nuestro personal a identificar su número de producto para asegurarse de que recibe las piezas correctas.
⚠ Tome una foto de los daños (si procede).
Una foto de los daños es siempre necesaria para presentar una reclamación y conseguir que su reemplazo o reembolso sea procesado rápidamente. Por favor, asegúrese de tener la caja aunque esté dañada.
Envienos un correo electrónico con las imágenes solicitadas.
Envienos un correo electrónico directamente desde el mercado donde se compró su artículo con las imágenes adjuntas y una descripción de su reclamación.
