MANUAL DE USUARIO Stand Hub Pro Reloop

¡Para evitar incendios o descargas eléctricas, no sumerja este equipo en agua o otras sustancias líquidas! ¡Nunca abra la carcasa!

¡Conservar para su uso posterior!

www.reloop.com

Reloop Trademark

Global Distribution GmbH & Co. KG

Schuckertstr. 28

48153 Muenster / Germany

© 2024

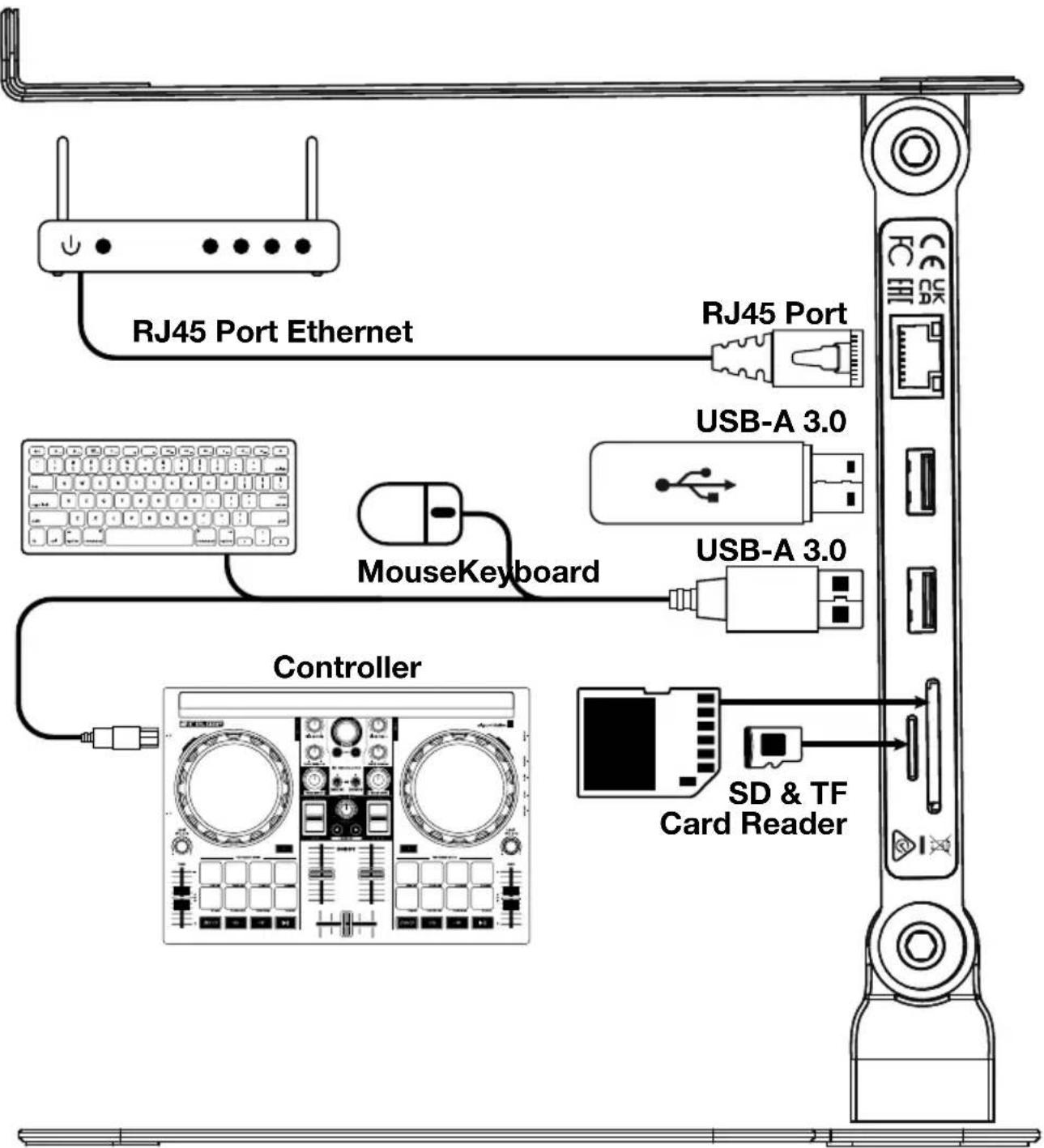

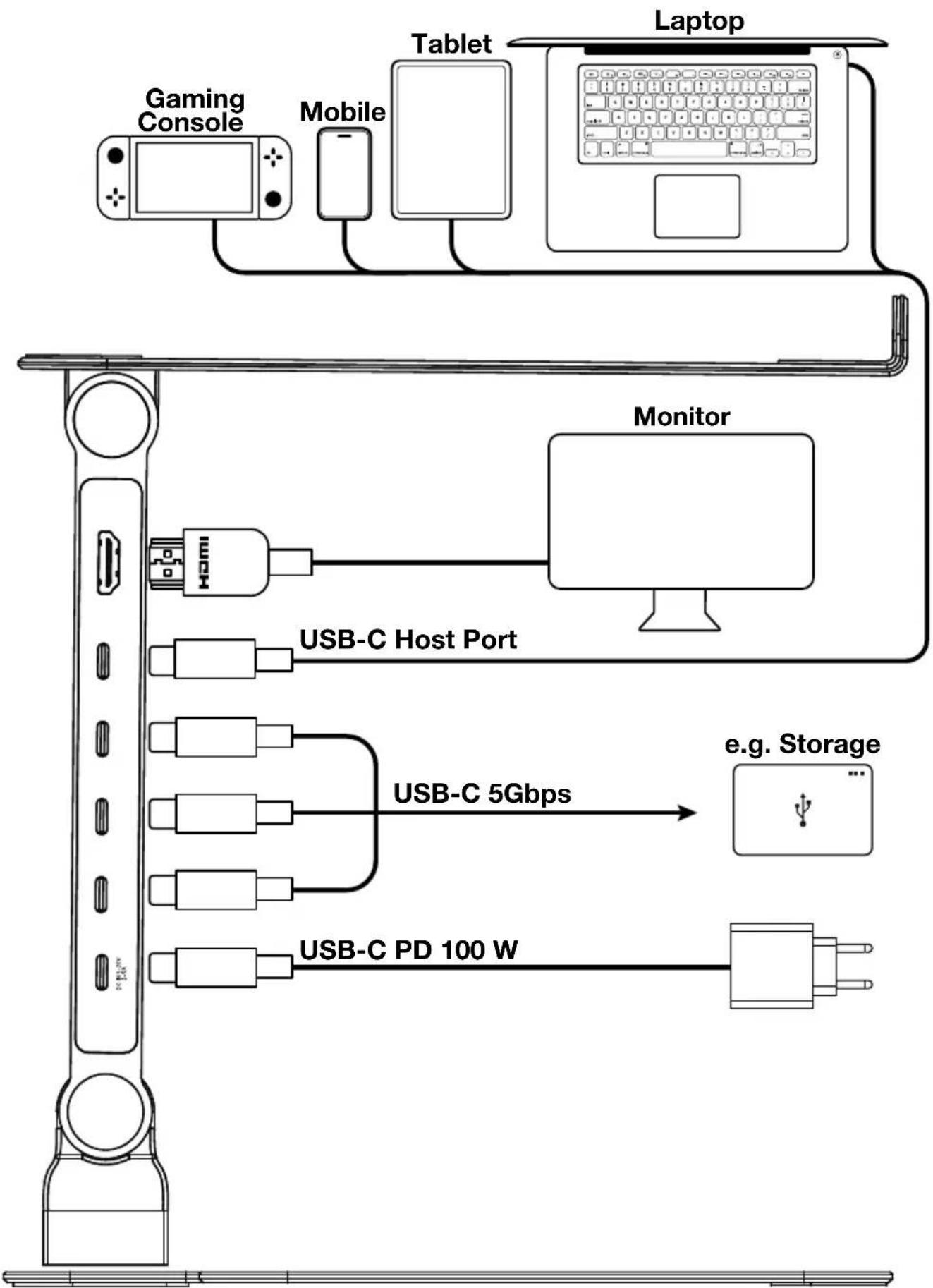


¡ATENCIÓN! Por su propia seguridad, lea atentamente este manual de instrucciones antes de la puesta en marcha. Todas las personas involucradas en la instalación, configuración, operación, mantenimiento y servicio de este dispositivo deben estar debidamente cualificadas y observar este manual de instrucciones en detalle. Este producto cumple los requisitos de las normativas europeas y nacionales aplicables. La conformidad ha sido demostrada. Las respectivas declaraciones y documentos están depositados en el fabricante.

Antes de poner en funcionamiento este equipo le rogamos que estudie detenidamente y observe todas las instrucciones. Saque el Stand Hub Pro de su embalaje. Compruebe antes de una primera puesta en funcionamiento que el aparato no ha sufrido daños visibles durante el transporte. Si detecta algún daño en el cable USB o en la carcasa, no ponga en funcionamiento el aparato. Póngase en contacto con su distribuidor especializado.

INSTRUCCIONES DE SEGURIDAD

¡PRECAUCIÓN! Tenga especial cuidado al manipular la tensión de alimentación. ¡Esta tensión puede provocar una descarga eléctrica crítica! Cualquier daño causado por la inobservancia de este manual de instrucciones excluye cualquier derecho de garantía. El fabricante no se hace responsable de los daños materiales o personales causados por un manejo inadecuado o por la inobservancia de las instrucciones de seguridad.

• Este aparato ha salido de fábrica en perfecto estado. Para mantener este estado y garantizar un funcionamiento sin riesgos, el usuario debe observar las instrucciones y advertencias de seguridad contenidas en este manual de instrucciones.
• Por razones de seguridad y certificación (CE), está prohibida la transformación y/o modificación no autorizada del aparato. Tenga en cuenta que en caso de daños causados por la modificación manual de este aparato, queda excluido cualquier derecho de garantía.
• El interior del aparato no contiene piezas que requieran mantenimiento, a excepción de las piezas des-gastadas que pueden cambiarse desde el exterior. El mantenimiento debe ser realizado por personal cualificado, de lo contrario, la garantía no será válida.
• Asegúrese de que la alimentación sólo se produzca una vez que el aparato esté completamente configurado. Conecte siempre el enchufe USB en último lugar.
• Utilice únicamente cables que cumplan la normativa. Asegúrese de que todas las clavijas y casquillos estén apretados y correctamente conectados. Consulte a su distribuidor si tiene alguna duda.
• Asegúrese de que, al instalar el producto, el cable USB no quede aplastado o dañado por bordes afilados.
• Desconecte el aparato cuando no lo utilice y antes de limpiarlo. Asegúrese de sujetar el enchufe USB por el cuerpo. No tire nunca del cable USB.
• Coloque el aparato sobre una base horizontal y estable.
• Evite cualquier golpe o impacto violento al instalar o utilizar el aparato.
• Al seleccionar el lugar de instalación, asegúrese de que el dispositivo no esté expuesto a calor excesivo, humedad y polvo. Asegúrese de que no haya cables a la vista. Pondrá en peligro su propia seguridad y la de los demás.
• No deje ningún recipiente lleno de líquido que pueda derramarse fácilmente sobre el aparato o sus inmediaciones. Si, a pesar de todo, penetraran líquidos en el interior del aparato, desconecte inmediatamente el enchufe USB. Haga revisar el dispositivo por un técnico cualificado antes de volver a utilizarlo. Los daños causados por líquidos en el interior del dispositivo quedan excluidos de la garantía.
• No utilice el dispositivo en condiciones de calor extremo (superior a 35° C) o frío extremo (inferior a 5° C). Mantenga el dispositivo alejado de la exposición directa al sol y de fuentes de calor como radiadores, hornos, etc. (incluso durante el transporte en un vehículo cerrado). No cubra nunca el ventilador ni las rejillas de ventilación. Asegúrese siempre de que haya suficiente ventilación.
• El aparato no debe ponerse en funcionamiento después de haberlo trasladado de un ambiente frío a un ambiente cálido. La condensación que se produce en ese momento puede destruir el aparato. No encienda ni utilice el aparato hasta que haya alcanzado la temperatura ambiente.
• Los mandos e interruptores no deben tratarse nunca con productos de limpieza y lubricantes en aerosol. Este aparato sólo debe limpiarse con un paño húmedo. No utilice nunca disolventes ni líquidos de limpieza a base de petróleo para limpiarlo.
• En caso de traslado, el aparato debe transportarse en su embalaje original.
• En instalaciones comerciales, deben observarse las normas de prevención de accidentes estipuladas por la organización de asociaciones profesionales.
• En escuelas, centros de formación, talleres de aficionados y de autoayuda, el funcionamiento del aparato debe ser supervisado con responsabilidad por personal formado.
• Guarde este manual de instrucciones en un lugar seguro para poder consultarlo posteriormente en caso de dudas o problemas.

APLICACIÓN CONFORME A LA NORMATIVA

• Este dispositivo es un soporte profesional para portátiles con un concentrador USB integrado. Para utilizar el concentrador USB integrado, el soporte debe estar conectado a un ordenador portátil o dispositivo inteligente.
• Si el aparato se utiliza para fines distintos de los descritos en el manual de instrucciones, pueden producirse daños en el producto, lo que conlleva la exclusión de los derechos de garantía. Además, cualquier otra aplicación que no se ajuste a la finalidad especificada alberga riesgos tales como cortocircuitos, incendios, descargas eléctricas, etc.

MANTENIMIENTO

• Compruebe periódicamente la seguridad técnica del aparato para detectar daños en el cable USB o en la carcasa, así como el desgaste de piezas de desgaste.
• Si se supone que ya no es posible un funcionamiento seguro, desconecte el aparato y asegúrelo contra un uso accidental. Desconecte siempre el cable USB de la toma de corriente.
• Desconecte el cable USB del ordenador.
• Debe suponerse que ya no es posible un funcionamiento seguro si el aparato presenta defectos visibles, si el aparato deja de funcionar, tras un almacenamiento prolongado en condiciones desfavorables o tras un esfuerzo de transporte importante.

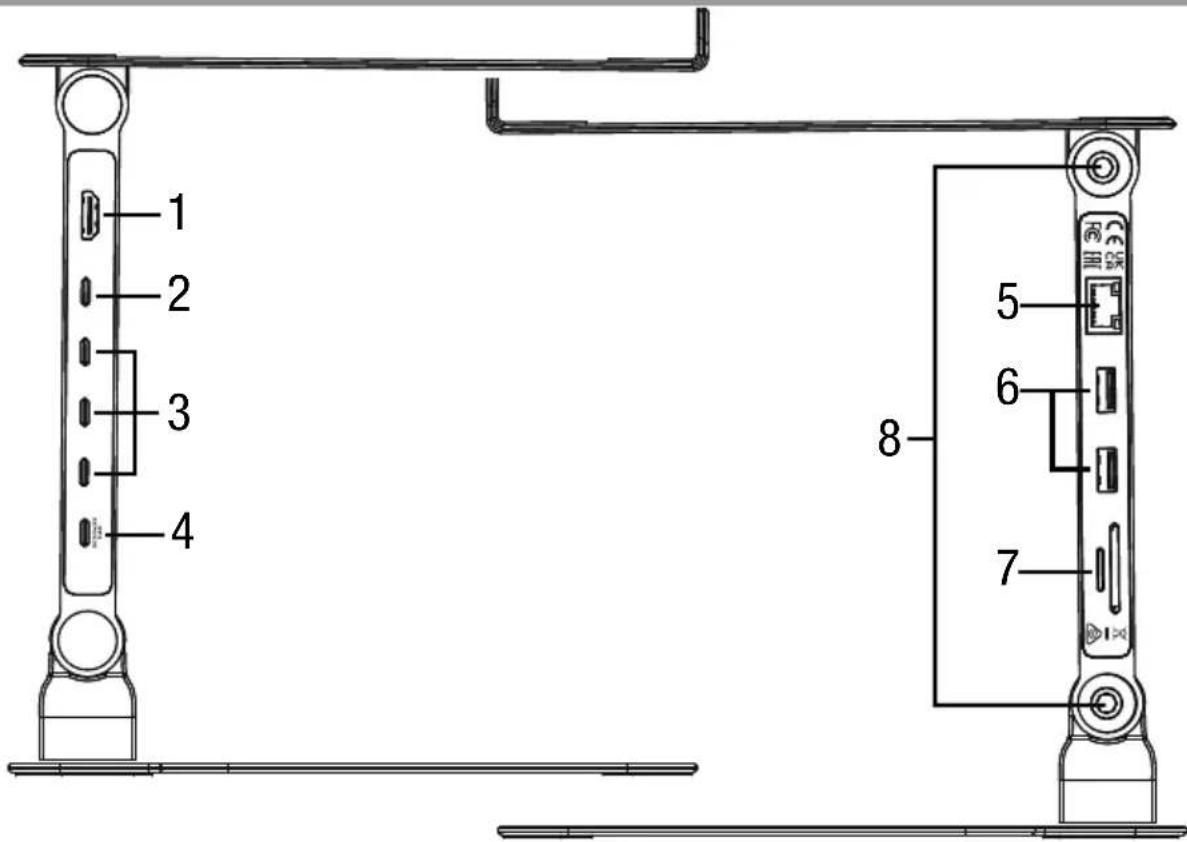

DENOMINACIONES

1 2 3 4 5 6 7 8

1. Puerto HDMI
2. Puerto USB-C Host
3. Puerto USB-C 5Gbps x3
4. Puerto USB-C PD 100W
5. Puerto RJ45 Ethernet
6. Puerto USB-A 3.0 x2
7. Puerto de lectura de tarjetas SD & TF
8. Tornillos de apriete hexagonales

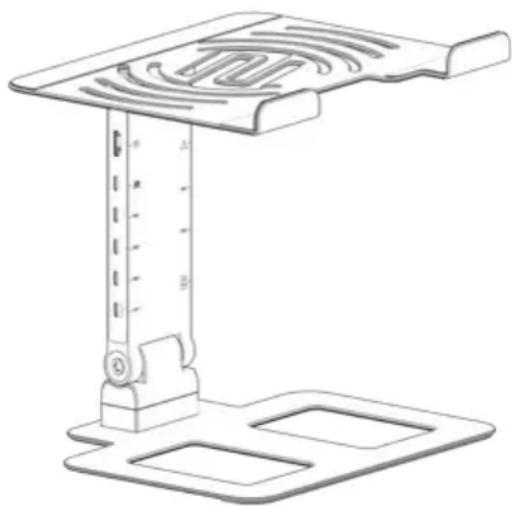

POSICIONES DE CONFIGURACIÓN

El diseño intuitivo del Reloop Stand Hub Pro permite colocar el soporte en diferentes posiciones. Para cambiar las diferentes posiciones de montaje, hay que aflojar los tornillos hexagonales (8) con la herramienta de llave hexagonal y ajustar el soporte a la posición deseada. Con la herramienta de llave hexagonal, los tornillos hexagonales (8) se pueden apretar a la rigidez deseada.

Nota: Por favor, asegúrate de colocar tu Reloop Stand Hub Pro sobre una superficie sólida, horizontal y estable.

El Stand Hub Pro ofrece una base giratoria de 360° para un posicionamiento flexible en forma de C y Z:

1. Forma clásica de C (construcción clásica de soporte para portátil)
2. Forma de Z (estructura estable a una altura de trabajo óptima)

El Stand Hub Pro cuenta con un puerto USB-C (2) para conectarlo a tu ordenador, portátil o dispositivo inteligente. Para un uso activo, también cuenta con un conector USB-C PD integrado (4) que puede utilizarse para alimentar el portátil, el dispositivo inteligente y/o los puertos USB-A (6). Para una gama completa de funciones, conecta tu ordenador, portátil o dispositivo inteligente mediante USB-C a USB-C.

Si tienes un ordenador o una tableta con alimentación USB-C, puedes conectar el adaptador de corriente incluido al puerto USB-C PD (4) para alimentar tu dispositivo a través del concentrador USB (entrega de energía).

Nota: El puerto USB-C PD admite una potencia de hasta 100W de entrada y 85W de salida.

Además, el Stand Hub Pro cuenta con 3 puertos hub USB-C 5Gbps (3) y 2x USB-A 3.0 (6). Se utilizan para conectar los periféricos USB deseados y son compatibles con versiones anteriores.

Nota: Para garantizar una conexión óptima, utilice el cable incluido en el volumen de suministro. Además, se recomienda utilizar siempre el concentrador USB en modo activo, con una fuente de alimentación USB-C conectada, para garantizar una alimentación estable.

Para la salida de vídeo en HDMI, los dispositivos fuente USB-C deben ser compatibles con la salida de vídeo. Se recomienda conectar el dispositivo a una fuente de alimentación estable para que funcione correctamente.

[EJEMPLO DE CONFIGURACIÓN PÁGINA 2-3]

DATOS TÉCNICOS

CONEXIONES

1x puerto HDMI

- 4Kx2K (3840x2160) a 30 Hz, compatible hacia abajo con resoluciones 1080p, 1080i y 720p. Nota: Para utilizar el puerto de salida HD, el puerto USB-C host de tu dispositivo debe ser compatible con el modo DisplayPort Alt.

1x puerto USB-C Host

3x puertos USB-C

- Velocidad de transferencia de hasta 5 Gbps

1x puerto USB-C PD

- Entrega de energía PowerDelivery 3.0; admite una potencia de entrada de 100 W, mientras que la potencia de salida (carga) está limitada a 85 W por seguridad.

1x puerto Ethernet RJ45

- Velocidad de transferencia de hasta 1000 Mbps. Compatible hacia abajo con 100 Mbps/10 Mbps

2x puertos USB-A 3.0

- Velocidad de transferencia de hasta 5 Gbps. Compatible hacia abajo con USB 2.0/1.x; fuente de alimentación de hasta 7,5 W máx. (Stand Hub Pro debe estar conectado a una fuente de alimentación Nota: Para una conexión estable, no utilice este adaptador con dispositivos de alta potencia. Admite un único disco duro como máximo.

1x puerto de lectura de tarjetas SD y TF

- Las tarjetas funcionan de forma independiente. La velocidad de lectura y escritura es de 1048Mb/s (SD, TF cumple las especificaciones del protocolo SD3.0, admite la lectura y escritura de tarjetas de memoria de hasta 2TB).

DATOS

Dimensiones (AxPxH): 240 x 200 x 205 mm (45 mm de altura plegada)

Capacidad de carga máx.: .....4 Kg

Peso: 850 g

VOLUMEN DE ENTREGA

• Reloop Stand Hub Pro
- llave hexagonal
- bolsa de transporte
• cable USB-C a USB-C (30cm)
- manual de instrucciones
