BEDIENUNGSANLEITUNG Stand Hub Pro Reloop

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

ATTENTION!

Für weiteren Gebrauch aufbewahren!

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen. Nehmen Sie den Reloop Stand Hub Pro aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am USB-Kabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

• Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.
• Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!
• Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den USB-Stecker immer als letztes einstecken.
• Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.
• Stellen Sie sicher, dass beim Aufstellen des Produktes das USB-Kabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den USB-Stecker an der Grifffläche an und ziehen Sie niemals an der USB-Leitung!
• Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.
• Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!
• Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräte Innere gelangen sollte, sofort den USB-Stecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.
• Betreiben Sie das Gerät nicht in extrem heißen (über 35°C) oder extrem kalten (unter 5°C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern.
• Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat!
• Regler und Schalter sollten niemals mit Sprüh Reinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.
• Beim Transport sollte das Gerät im ursprünglichen Versandkarton transportiert werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.
• Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Dieses Gerät ist ein professioneller Laptop-Stand mit integriertem USB-Hub. Um den integrierten USB-Hub nutzen zu können, muss der Stand mit einem Laptop oder Smart Device verbunden werden.
• Wird das Gerät für andere als die in der Bedienungsanleitung beschriebenen Zwecke verwendet, kann es zu Schäden am Produkt kommen, die zum Ausschluss der Garantieansprüche führen. Darüber hinaus birgt jede andere Anwendung, die nicht dem angegebenen Zweck entspricht, Risiken wie Kurzschlüsse, Brände, elektrische Schläge usw.

WARTUNG

• Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen der Kabel oder des Gehäuses.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

1 2 3 4 5 6 7 8

BEZEICHNUNGEN

1. HDMI-Anschluss
2. USB-C Host-Anschluss
3. USB-C-Anschluss 5Gbps x3
4. USB-C-PD-Anschluss 100W
5. RJ45 Ethernet-Anschluss
6. USB-A 3.0-Anschluss x2
7. SD & TF Kartenleser-Anschluss
8. Sechskant-Spannschrauben

SETUP-POSITIONEN

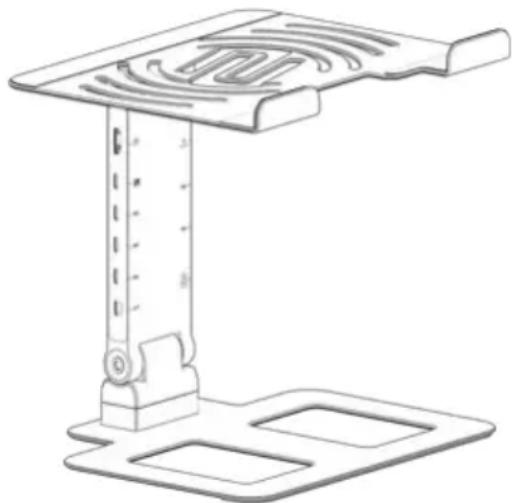

Das intuitive Design des Reloop Stand Hub Pro ermöglicht es Ihnen, den Stand in verschiedenen Positionen aufzustellen. Um die verschiedenen Aufbaupositionen zu ändern, lösen Sie die Sechskantschrauben (8) mit dem Sechskantschlüssel und bringen Sie sie in die gewünschte Position. Mit dem Sechskantschlüssel können die Sechskantschrauben (8) bis zur gewünschten Festigkeit angezogen werden.

Hinweis: Bitte achten Sie darauf, dass Sie Ihren Reloop Stand Hub Pro auf einer festen, horizontalen und stabilen Oberfläche aufstellen.

Der Stand Hub Pro bietet eine um 360° drehbare Basis für eine flexible Positionierung in C- und Z-Formen:

1. klassische C-Form (klassische Laptop-Stand-Konstruktion)
2. Z-Form (stabiler Aufbau in optimaler Arbeitshöhe)

Der Stand Hub Pro verfügt über einen USB-C Anschluss (2) für die Verbindung mit Ihrem Computer, Laptop oder Smart Device. Für die aktive Nutzung enthält er außerdem einen integrierten USB-C-PD-Anschluss (4), der zur Stromversorgung des Laptops, Smart Device und/oder der USB-A-Anschlüsse (6) verwendet werden kann. Für die Nutzung des vollen Funktionsumfangs, schließen Sie Ihren Computer, Laptop oder Ihr Smart Device bitte via USB-C-auf-USB-C an.

Wenn Sie ein Computer oder Tablet mit USB-C-Netzteil nutzen, können Sie das mitgelieferte Netzteil an den USB-C-PD-Anschluss (4) anschließen, um Ihr Gerät über den USB-Hub mit Strom zu versorgen (Power Delivery).

Hinweis: Der USB-C-PD-Anschluss unterstützt eine Leistungsaufnahme von bis zu 100 W und eine Leistungsabgabe von 85 W.

Außerdem verfügt der Stand Hub Pro über drei USB-C-5 Gbps- (3) und zwei USB-A 3.0- (6) HubPorts, die für den Anschluss der gewünschten USB-Peripheriegeräte verwendet werden und abwärtskompatibel sind.

Hinweis: Um eine optimale Verbindung zu gewährleisten, verwenden Sie bitte das im Lieferumfang enthaltene Kabel. Darüber hinaus empfehlen wir, den USB-Hub immer im aktiven Modus mit angeschlossenem USB-C-Netzteil zu betreiben, um eine stabile Stromversorgung zu gewährleisten.

Für die Videoausgabe über HDMI müssen USB-C-Quellgeräte über eine Unterstützung für die Videoausgabe verfügen. Es wird empfohlen, das Gerät an eine stabile Stromversorgung anzuschließen, damit es korrekt funktioniert.

[ANSCHLUSS BEISPIEL SEITE 2-3]

TESCHNISCHE DATEN

ANSCHLÜSSE

1x HDMI-Anschluss

- 4Kx2K (3840x2160)@30 Hz, abwärtskompatibel mit 1080p, 1080i und 720p Auflösung. Hinweis: Um den HD-Ausgang zu nutzen, muss der USB-C-Host-Anschluss Ihres Geräts den DisplayPort-Alt-Mode unterstützen.

1x USB-C-Host-Anschluss

3x USB-C-Anschluss

- bis zu 5Gbps Übertragungsgeschwindigkeit

1x USB-C-PD-Anschluss

- PowerDelivery 3.0; unterstützt eine Leistungsaufnahme von 100 W, während die Leistungsabgabe (Laden) aus Sicherheitsgründen auf 85W begrenzt ist.

1x RJ45-Ethernet-Anschluss

- bis zu 1000Mbps Übertragungsgeschwindigkeit, abwärtskompatibel mit 100Mbps/10Mbps

2x USB-A 3.0-Anschluss

- Übertragungsgeschwindigkeit bis zu 5Gbps. Abwärtskompatibel mit USB 2.0/1.x; Stromversorgung bis max. 7,5 W (Stand Hub Pro muss an eine Stromversorgung/Quelle angeschlossen werden) Hinweis: Für eine stabile Verbindung sollten Sie diesen Adapter nicht mit Geräten verwenden, die über einen hohen Stromverbrauch verfügen. Es wird maximal eine Festplatte unterstützt.

1x SD- und TF-Kartenleser-Anschluss

- Die Karten arbeiten unabhängig voneinander. Die Lese- und Schreibgeschwindigkeit beträgt 1048Mb/s (SD, TF entspricht den SD3.0-Protokollspezifikationen, unterstützt das Lesen und Schreiben von Speicherkarten bis zu 2TB)

DATEN

Maße (BxTxH): 240 x 200 x 205 mm (45 mm Höhe, wenn zusammengeklappt)

Max. Tragfähigkeit: 4 kg

Gewicht: 850 g

LIEFERUMFANG

• Reloop Stand Hub Pro
• Sechskantschlüssel
- Transporttasche
• USB-C auf USB-C Kabel (30cm)
• Bedienungsanleitung

1x port Ethernet RJ45

Technische Änderungen vorbehalten.

Alle Abbildungen ähnlich.

Keine Haftung für Druckfehler.
