Type de produit	Station d'accueil multimédia
Marque	Reloop
Modèle	Stand Hub Pro
Dimensions (L x P x H)	240 x 200 x 205 mm (45 mm replié)
Poids	850 g
Capacité de charge maximale	4 kg
Alimentation	Port USB-C PD (Power Delivery 3.0, entrée 100W, sortie 85W)
Ports	1x HDMI (4K@30Hz), 1x USB-C hôte, 3x USB-C 5Gbps, 1x USB-C PD 100W, 1x RJ45 Ethernet (jusqu'à 1000 Mbps), 2x USB-A 3.0 (5Gbps, 7.5W max), 1x lecteur cartes SD/TF (jusqu'à 2TB)
Support	Pivotant à 360°, positions C et Z
Entretien	Chiffon légèrement humide, pas de solvants ni produits aérosols
Sécurité	Débrancher avant nettoyage, éviter liquides, ne pas ouvrir le boîtier
Contenu de la livraison	Stand Hub Pro, clé hexagonale, sac de transport, câble USB-C vers USB-C (30 cm), mode d'emploi
Informations générales	Support professionnel pour ordinateur portable avec concentrateur USB intégré

FOIRE AUX QUESTIONS - Stand Hub Pro Reloop

Comment installer le Stand Hub Pro en position C ou Z ?

Desserrez les vis hexagonales (8) avec la clé fournie, réglez la position souhaitée (C ou Z), puis serrez les vis pour obtenir la rigidité voulue. Veillez à placer l'appareil sur une surface robuste et stable.

Quel câble dois-je utiliser pour connecter mon ordinateur ?

Utilisez le câble USB-C vers USB-C fourni (30 cm). Pour une utilisation optimale, branchez-le au port hôte USB-C (2) et assurez-vous que votre appareil source prend en charge la sortie vidéo si vous utilisez le port HDMI.

Puis-je alimenter mon ordinateur portable via le port USB-C PD ?

Oui, le port USB-C PD (4) supporte Power Delivery 3.0 avec une entrée de 100W et une sortie de 85W. Connectez votre adaptateur secteur au port PD pour alimenter votre ordinateur portable via le concentrateur.

Quels ports sont disponibles pour connecter des périphériques ?

Vous disposez de 3 ports USB-C 5Gbps (3), 2 ports USB-A 3.0 (6) et 1 port RJ45 Ethernet (5). Les ports USB sont rétrocompatibles et l'Ethernet supporte 10/100/1000 Mbps.

Le port HDMI supporte-t-il la 4K ?

Oui, le port HDMI (1) prend en charge une résolution de 3840x2160 @30 Hz, ainsi que les résolutions inférieures comme 1080p, 1080i et 720p. Votre appareil source doit être compatible DisplayPort Alt Mode.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide sans solvants ni produits aérosols. Ne nettoyez jamais les touches et curseurs avec des produits gras. Débranchez l'appareil avant le nettoyage.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez les connexions, utilisez le câble fourni et alimentez le concentrateur via le port USB-C PD pour une stabilité optimale. Si le problème persiste, contactez votre revendeur. Ne modifiez pas l'appareil.

Puis-je utiliser des cartes mémoire SD et TF en même temps ?

Oui, le lecteur de cartes SD et TF fonctionne indépendamment pour chaque carte. Il supporte des cartes jusqu'à 2 To (selon protocole SD3.0) avec une vitesse de lecture/écriture de 1048 Mb/s.

Quelle est la capacité de charge maximale du support ?

Le support peut supporter un poids maximal de 4 kg. Ne dépassez pas cette limite pour éviter tout risque de basculement ou d'endommagement.

Que contient l'emballage ?

L'emballage contient le Reloop Stand Hub Pro, une clé hexagonale, un sac de transport, un câble USB-C vers USB-C (30 cm) et le mode d'emploi.

MODE D'EMPLOI Stand Hub Pro Reloop

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité! N'ouvrez jamais le boîtier!

¡ADVERTENCIA!

Gardez ces instructions pour des utilisations ultérieurs!

ATTENTION! Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

Retirez le Reloop Stand Hub Pro de son emballage. Avant la première mise en service, vérifiez le bon état de l'appareil. Si le boîtier ou le cordon USB sont endommagés, n'utilisez pas l'appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

ATTENTION! Soyez particulièrement vigilant lors des branchements avec la tension secteur. Une décharge électrique à cette tension peut être mortelle ! La garantie exclue tous les dégâts dus au non-respect des instructions de ce mode d'emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

• Cet appareil a quitté l'usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l'utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d'emploi.
• Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie.
• Le boîtier ne contient aucune pièce nécessitant un entretien, à l'exception de pièces d'usure pouvant être remplacées de l'extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie !
• Veillez à n'effectuer le raccordement secteur qu'une fois l'installation terminée. Branchez toujours le cordon USB secteur en dernier.
• Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.
• Veillez à ne pas coincer ou endommager le cordon USB par des arêtes tranchantes lorsque vous installez l'appareil.
• Débranchez l'appareil lorsque vous ne l'utilisez pas ou pour le nettoyer ! Pour débrancher l'appareil, tirez toujours sur la prise, jamais sur le câble !
• Placez l'appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l'appareil.
• Évitez tous les chocs et l'emploi de la force lors de l'installation et l'utilisation de l'appareil.
• Installez l'appareil dans un endroit à l'abri de la chaleur, de l'humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !
• Ne placez jamais des récipients de liquides susceptibles de se renverser sur l'appareil ou à proximité directe. En cas d'infiltration de liquides dans le boîtier, retirez immédiatement le cordon USB. Faites contrôler l'appareil par un technicien qualifié avant de le réutiliser. La garantie exclue tous les dégâts dus aux infiltrations de liquides.
• N'utilisez pas l'appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5°C). N'exposez pas l'appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.
• N'utilisez pas l'appareil lorsqu'il est amené d'une pièce froide dans une pièce chaude. L'eau de condensation peut détruire votre appareil. Laissez l'appareil hors tension jusqu'à ce qu'il ait atteint la température ambiante !
• Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d'essence.
• Utilisez l'emballage original pour transporter l'appareil.
• Réglez d'abord les curseurs de réglage et de volume de votre ampli au minimum et les interrupteurs des enceintes sur "OFF". Attendez 8 à 20 secondes avant d'augmenter le volume afin d'éviter l'effet de Schottky, susceptible d'endommager les enceintes et le diviseur de fréquence.
• Les directives de prévention des accidents de l'association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.
• Dans les écoles, instituts de formation, ateliers de loisirs etc. l'utilisation de l'appareil doit être effectuée sous la surveillance de personnel qualifié.
• Conservez ce mode d'emploi pour le consulter en cas de questions ou de problèmes.

DEMANDE CONFORME À LA RÉGLEMENTATION

• Cet appareil est un support professionnel pour ordinateur portable avec un concentrateur USB intégré. Pour utiliser le concentrateur USB intégré, le support doit être connecté à un ordinateur portable ou à un appareil intelligent.
• Si l'appareil est utilisé à d'autres fins que celles décrites dans le manuel d'utilisation, des dommages peuvent être causés au produit, entraînant l'exclusion des droits de garantie. En outre, toute autre application non conforme à l'usage spécifié comporte des risques tels que courts-circuits, incendies, chocs électriques, etc.

MAINTENANCE

• Contrôlez régulièrement la sécurité technique de l'appareil pour vérifier que le câble USB ou le boîtier ne sont pas endommagés et que les pièces d'usure ne sont pas usées.
• Si l'on peut supposer qu'un fonctionnement sûr n'est plus possible, l'appareil doit être débranché et protégé contre toute utilisation accidentelle. Débranchez toujours le câble USB de la prise de courant !
• Débranchez le câble USB de votre ordinateur.
• Il faut partir du principe qu'un fonctionnement sûr n'est plus possible si l'appareil présente des défauts visibles, s'il ne fonctionne plus, après un stockage prolongé dans des conditions défavorables ou après des contraintes de transport importantes.

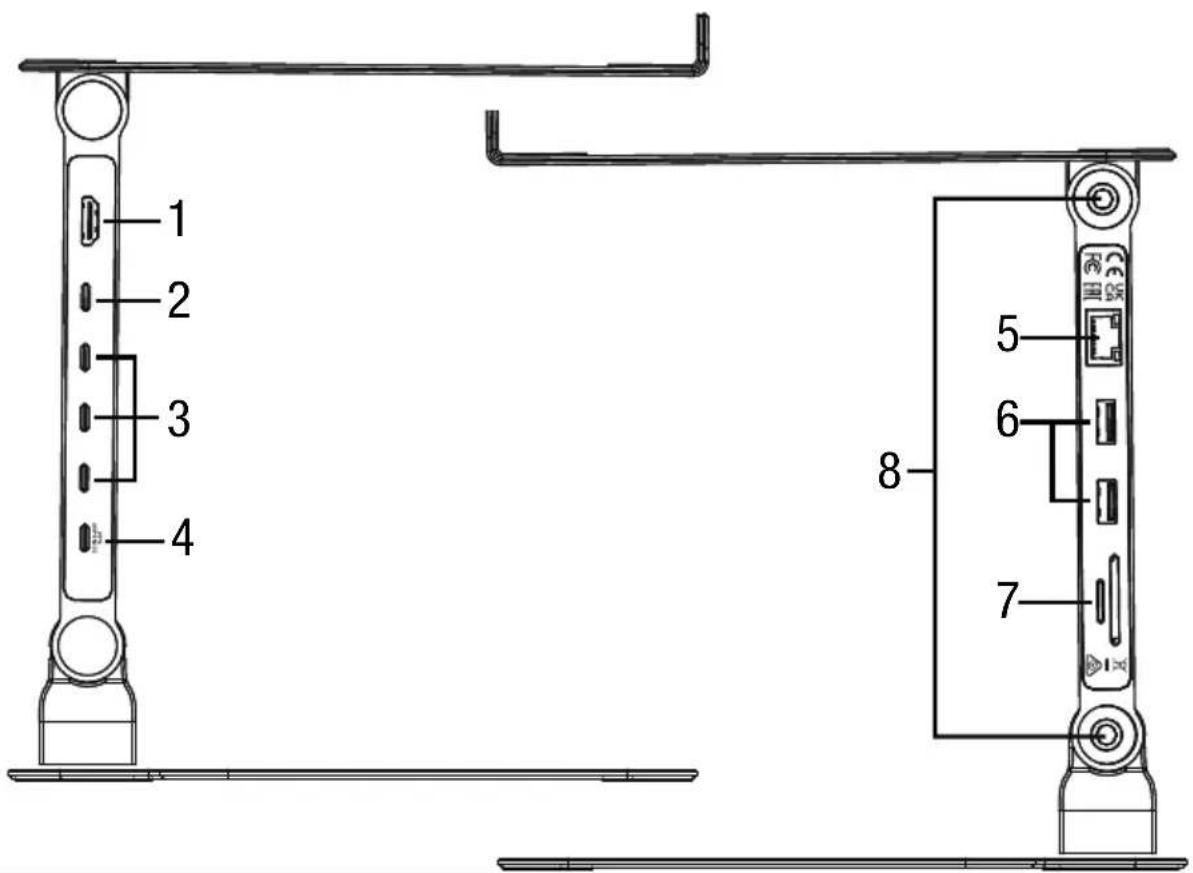

1 2 3 4 5 6 7 8

DÉSIGNATIONS

1. Port HDMI
2. Port hôte USB-C
3. Port USB-C 5Gbps x3
4. Port USB-C PD 100W
5. Port RJ45 Ethernet
6. Port USB-A 3.0 x2
7. Port de lecture des cartes SD & TF
8. Vis de serrage hexagonales

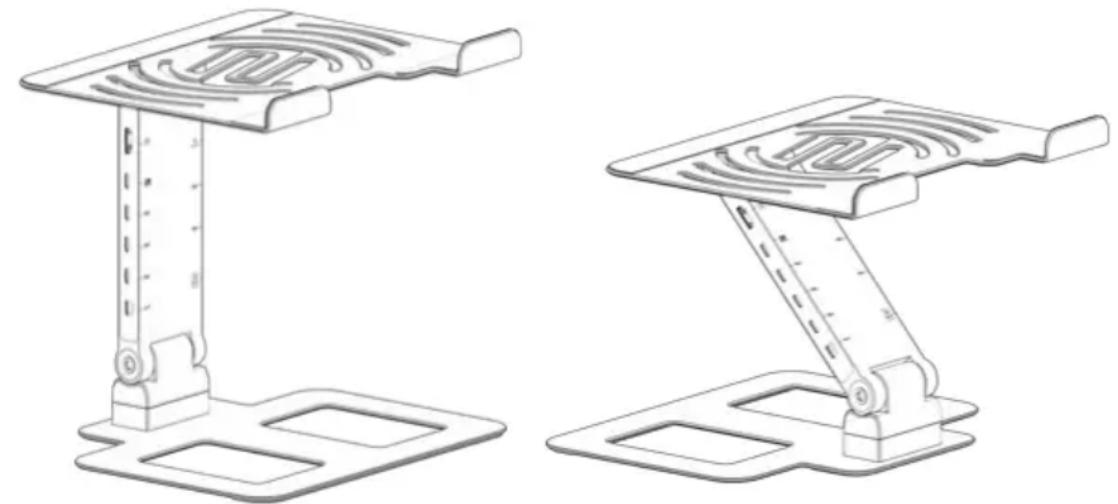

POSITIONS D'INSTALLATION

Grâce à son design intuitif, le support Reloop Stand Hub Pro peut être installé dans différentes positions. Pour modifier la position d'assemblage du support, desserrez les vis hexagonales (8) avec la clé hexagonale fournie et réglez la position souhaitée. La clé hexagonale permet de serrer les vis hexagonales (8) afin d'obtenir la rigidité voulue.

Remarque: Veillez à installer votre Reloop Stand Hub Pro sur une surface robuste, horizontale et stable.

Le Stand Hub Pro présente une base pivotant à 360° pour un positionnement flexible en C et en Z :

1. Classique en forme de C (montage classique du support pour ordinateur portable)

2. En forme de Z (structure stable pour une hauteur de travail optimale)

Le Stand Hub Pro dispose d'un port USB-C (2) pour le raccordement de votre ordinateur, PC portable ou appareil intelligent. Pour une utilisation active, il présente aussi un connecteur USB-C PD intégré (4) qui peut être utilisé pour alimenter le PC portable, l'appareil intelligent et/ou les ports USB-A (6). Pour bénéficier de l'ensemble des fonctionnalités, connectez votre ordinateur, votre PC portable ou votre appareil intelligent via USB-C vers USB-C.

Si vous avez un ordinateur ou une tablette alimenté par un port USB-C, vous pouvez connecter l'adaptateur de courant intégré au port USB-C

PD (4) pour alimenter votre appareil via le concentrateur USB (Power Delivery).

Remarque : le port USB-C PD prend en charge une puissance jusqu'à 100W en entrée et 85W en sortie.

En outre, le Stand Hub Pro présente 3x ports USB-C 5Gbps (3) et 2x ports concentrateurs USB-A 3.0 (6). Ceux-ci sont utilisés pour connecter les périphériques USB souhaités et présentent une compatibilité descendante.

Remarque : pour garantir une connexion optimale, veuillez utiliser le câble fourni à la livraison. Nous vous recommandons en outre de toujours faire fonctionner le concentrateur USB en mode actif, avec une alimentation électrique USB-C connectée, afin de garantir la stabilité de l'alimentation.

Pour une sortie vidéo en HDMI, les périphériques sources USB-C doivent prendre en charge la sortie vidéo. Pour un fonctionnement correct, il est recommandé de raccorder le périphérique à une source d'alimentation électrique stable.

[EXEMPLE DE CONFIGURATION PAGE 2-3]

CARACTÉRISTIQUES TECHNIQUES

CONNEXIONS

1x port HDMI

- 4Kx2K (3840x2160) @30 Hz, compatible avec les résolutions inférieures 1080p, 1080i et 720p. Remarque : pour utiliser le port de sortie HD, le port hôte USB-C de votre périphérique doit prendre en charge la fonctionnalité DisplayPort Alt Mode.

1x port hôte USB-C

3x ports USB-C

• Vitesse de transfert jusqu'à 5 Gbps

1x port USB-C PD

- PowerDelivery 3.0 ; prend en charge une puissance de 100W en entrée. Pour des raisons de sécurité, la puissance de sortie (charge) est limitée à 85W.

- Vitesse de transfert jusqu'à 1000 Mbps. Compatible avec les vitesses inférieures 100 Mbps / 10 Mbps

2x ports USB-A 3.0

- Vitesse de transfert jusqu'à 5 Gbps. Compatible avec les normes inférieures USB 2.0/1.x ; alimentation électrique jusqu'à 7,5 W max (le Stand Hub Pro doit être raccordé à une source d'alimentation électrique)

Remarque : Pour une connexion stable, ne pas utiliser cet adaptateur avec des périphériques à forte puissance. Il ne prend en charge qu'un seul disque dur au maximum.

1x port pour le lecteur de cartes SD & TF

- Les cartes fonctionnent indépendamment les unes des autres. La vitesse de lecture et d'écriture est de 1048Mb/s (SD, TF conformes aux spécifications du protocole SD3.0, supportant la lecture et l'écriture de cartes mémoire jusqu'à 2TB).

DONNÉES

Dimensions (LxPxH) : ......240 x 200 x 205 mm (45 mm de hauteur lorsqu'il est replié)

Capacité de charge max.: ....4 Kg

Poids : 850 g

CONTENU DE LA LIVRAISON

• Reloop Stand Hub Pro
• clé hexagonale
• sac de transport
• câble USB-C vers USB-C (30cm)
• mode d'emploi

Sous réserve de modifications techniques.

Toutes les illustrations sont similaires.

Aucune responsabilité pour les erreurs d'impression.
