Tipo de producto	Controlador MIDI profesional con tarjeta de sonido de 4 canales
Marca	Reloop
Modelo	Terminal Mix 2
Alimentación	DC 6V / 1,5A mediante adaptador de corriente (no incluido)
Interfaz de conexión	USB
Software compatible	Serato DJ Intro, Traktor (con mapeo oficial)
Número de platos virtuales	4
Jog Wheels	2 jog wheels con modos scratch y pitch bend, sensibilidad ajustable
Pitch Fader	2 cursores con rangos 8%, 16%, 50%
Efectos	3 ranuras de efectos parametrizables, tempo y tap
Bucles	Bucles automáticos y manuales, desplazamiento de inicio/fin
Hot Cues	4 hot cues por plato con función de borrado
Muestras	4 bancos de muestras por plato
Crossfader	Sí, con curva ajustable
Micrófono	Entrada jack de 6,3 mm con ecualizador y enrutamiento (SW/MST)
Entradas de audio	1 entrada línea/fono (RCA) con interruptor
Salidas de audio	Master balanceada (jack 6,3 mm) y no balanceada (RCA), Booth (RCA)
Salida de auriculares	Jack de 3,5 mm y 6,3 mm con ecualizador y mezcla CUE/Master
Ecualizador	3 bandas (High, Mid, Low) por plato
Filtro	1 filtro por plato
Mantenimiento y limpieza	Paño ligeramente húmedo, no usar disolventes ni productos grasos
Seguridad	No abrir la carcasa, evitar la humedad, desconectar antes de limpiar
Reparabilidad	Mantenimiento por personal cualificado, fusibles del mismo tipo
Configuración mínima PC	Windows XP/Vista/7, Intel Pentium 4 2.4 GHz o Core Duo, 2 GB RAM
Configuración mínima Mac	Mac OS X 10.5, Intel Core Duo, 2 GB RAM

Preguntas frecuentes - Terminal Mix 2 Reloop

¿Cómo instalar el controlador ASIO del Reloop Terminal Mix 2?

Inserte el CD de instalación incluido, acceda a la carpeta "Drivers" y ejecute el archivo apropiado. En Windows Vista/7, haga clic derecho y seleccione "Ejecutar como administrador". Siga las instrucciones en pantalla. El controlador es necesario para usar la tarjeta de sonido integrada.

¿Qué software DJ es compatible con el Terminal Mix 2?

El controlador viene con Serato DJ Intro. También es compatible con Traktor mediante mapeos oficiales descargables desde el foro de Reloop.

¿Cómo ajustar la sensibilidad del jog wheel?

Apague el dispositivo, mantenga presionados los botones TRAX + BACK + CRATES y enciéndalo. Gire el codificador MOVE del plato correspondiente para ajustar la sensibilidad (10 niveles). Presione TRAX para memorizar.

¿Cómo usar el micrófono?

Conecte un micrófono a la entrada jack de 6,3 mm en el panel frontal. Ajuste el volumen y el ecualizador. El selector de enrutamiento permite enviar la señal directamente a la salida Master (MST) o al software (SW). Nota: Serato DJ Intro no gestiona el enrutamiento por software.

¿Cómo actualizar el firmware?

Descargue la última versión en www.reloopdj.com/forum. Apague el dispositivo, mantenga presionadas TRAX + LOAD A + LOAD B y enciéndalo. Ejecute la utilidad de actualización desde el CD o la descarga, abra el archivo de firmware y haga clic en Start.

¿Qué hacer si el sonido está distorsionado?

Verifique que el controlador ASIO esté instalado y en uso. En los ajustes ASIO (Reloop ASIO-Settings), aumente el valor del ASIO Buffer para reducir la latencia y las distorsiones.

¿Cómo crear un bucle automático?

Gire el codificador LOOP LENGTH para definir la duración del bucle. Púlselo para activar el bucle automático sin tener que definir manualmente los puntos de inicio y fin.

¿Cómo asignar un hot cue?

Presione un botón Hot Cue (1 a 4) durante la reproducción para asignar un marcador a la posición actual. El LED se enciende. Para borrar, mantenga presionada la tecla Shift y presione el botón Hot Cue correspondiente.

¿Cómo cambiar los canales MIDI?

Apague el dispositivo. Mantenga presionado el codificador TRAX durante más de 3 segundos. Los botones Hot Cue muestran el canal actual. Presione el botón 1 para canales 1-4, 2 para 5-8, etc. Suelte TRAX para memorizar.

¿Cuáles son las instrucciones de seguridad esenciales?

No abrir nunca la carcasa, evitar todo contacto con líquidos, desconectar antes de limpiar, usar únicamente fusibles del mismo tipo, y colocar el dispositivo sobre una superficie estable e ignífuga.

MANUAL DE USUARIO Terminal Mix 2 Reloop

Manual de instrucciones

IATENSION!

En aras de su propia ): y la detenidamente este manual de instrucciones antes de la prima puesta en marchal! Todas las personas relacionadas con el montaje, la puesta en marcha, la operacion, elostenlamento y la reparacion de este equipo deben estar correctamente ): y haber leido con atencion este manual de Instrucciones. Este producto cumple con los requisitos de las directivas europeas y naciones, se ha comprobado la conformidad y las declaraciones y los documents correspondentes estan en posesion del fabricante.

WARNING!

Para evaporar incendios o descargas eletricas, ino sumeria este equipo en agua u或其他 sustancias liquidas! Nunca abra la carcasa!

iATENCL! En aras de su propia segudad, ilea detenidamente este manual de instruiones ates de la primera pesta en marcha! Todas las personas relacionadas con el montaje, la puesta en marcha, la operacion, elostenlento y la reparacion de este equipo deben estar correctamente qualificadas y haber leido con atencion este manual de instruiones. Este producto cumple con los requisitos de las directivas europeas y naciones, se ha comprobado la conformidad y las declaraciones y los documents correspondentes estan en posesion del fabricante.

INDICE DE CONTENIDO

INDICACIONES DE SEGURIDAD 45
USO CONFORME AL DESTINO PREVISTO 45
MANTENIMIENTO 46
1. ESTRUCTURA 46
2. PUESTA EN MARCHA 48
3. CONFIGURACION DEL ORDENADOR 48
3.1 Instalacion del controladorASIO 48
3.2 Instalacion de Serato DJ Intro 49
3.2.1 Instalacion de Serato DJ Intro / Windows 49
3.2.2 Instalacion de Serato DJ Intro / Mac OSX 50
3.3 Soporte Traktor 50
4. MANEJO. 50
4.1 Tabla de functions del software 50
4.2. Funciones de enrutamiento 52
4.2.1. Micrófono.. 52
4.2.2.Fuente externa de sonido 52
4.2.3.Salidas 52
5. PRUEBAS Y AJUSTES DEL EQUIPO 52
5.1 Comprobación de la version del firmware 52
5.2 Atenuador de LED 52
5.3 Sensibilitad de la rueda de desplazamento 52
5.4 Actualizacion del firmware / Windows, MAC OSX.. 52
5.5 Asignacion de canales MIDI 53
6. ANEXO. 53
6.1 Requisitos minimos del problema 53
6.2 Tabla de asignacion MIDI 54
6.3 Consejos para la solución de erros 55
6.4 Datos技术和56

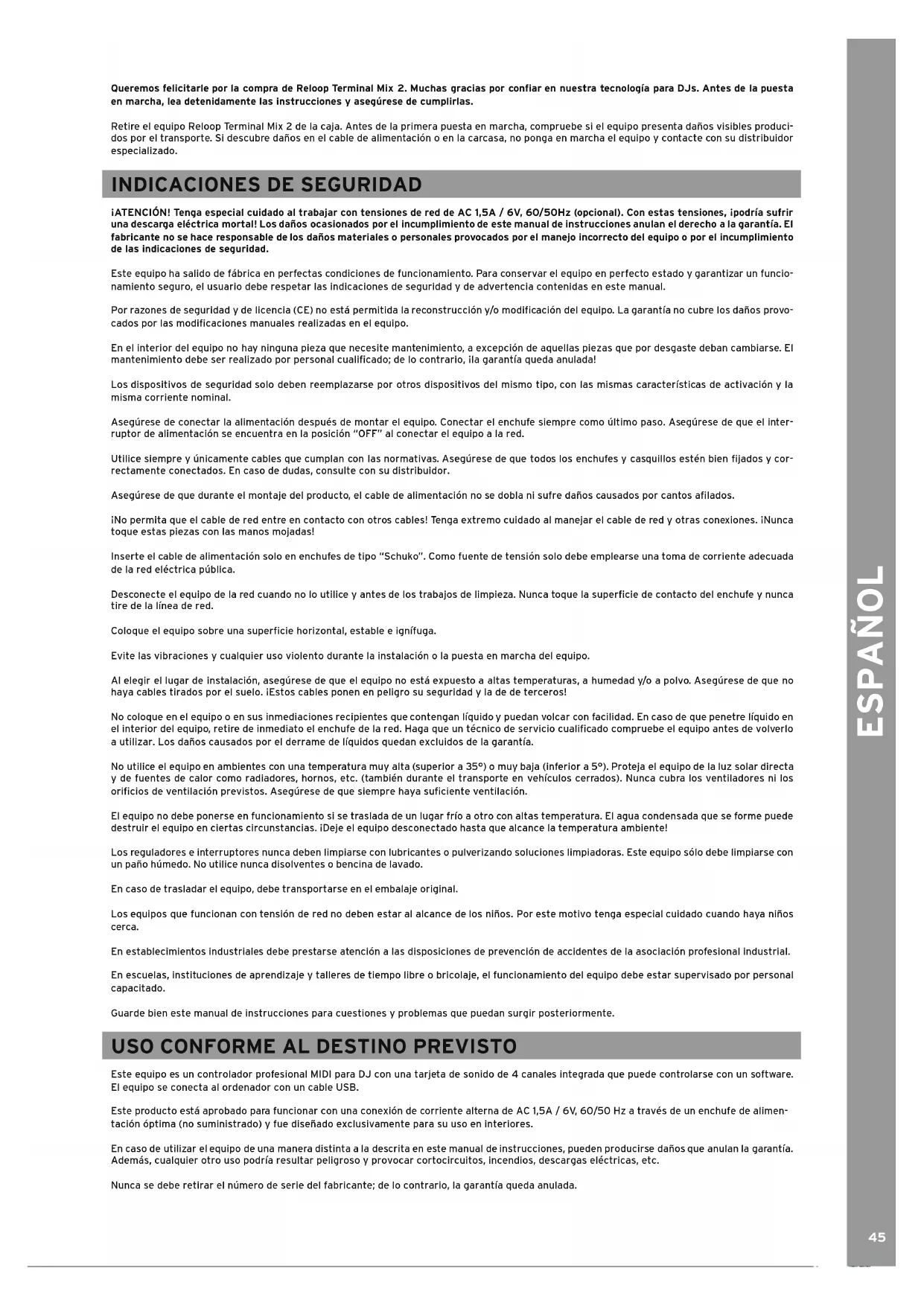

Queremos felicitarle por la compra de Reloop Terminal Mix 2. Muchas gratias por confiar en vuestra technologia para DJs. Antes de la puesta en marcha, lea detenidamente las instrucciones y asegurese de complilarias.

Retire el equipo Reloop Terminal Mix 2 de la caja. Antes de la prima puesta en marcha, compruebe si el equipo presenta daños visibles produci-dos por el transporte. Si descubre daños en el cable de alimentacion o en la carcasa, noonga en marcha el equipo y contacte con su distribuidor especializzato.

INDICACIONES DE SEGURIDAD

iATENcION! Tenga especial cuidado al travaar con tensiones de red de AC 1,5A / 6V, 60/50Hz (optional). Con estas tensiones, ipodria sufrir una descarga electrica mortall Los daños occasionados por el incumplimiento de este manual de instrucciones anulan el Derecho a la garantia. El fabricante no se hace responsable de los daños materiales o personales provocados por el manejo incorrecto del equipo o por el incumplimiento de las indicaciones de seguidad.

Este equipo ha salido de fabria en perfectas conditiones de funcionaiento. Para conservar el equipo en perfecto estado y garantizar un functi-mentation seguro, el usuario debe Respectar las indicaciones de seguridad y de advertencia containidas en este manual.

Por razones de seguidad y de licencia (CE) no está permitla reconstruccion y/o modificacion del equipo. La garantia no cubre los dañosprovocados por las modifications manuales realizadas en el equipo.

En el interior del equipo no hay ninguna pieza que necesite mantenimiento, a exception de aquellas piezas que por desgaste deban cambiarse. El!.
mantimiento debe ser realizado por personalriallicido; de lo contrario,la garantia queda anulada!

Los dispositivos de seguridad solo deben reemplazarse poroti, con las malas caracterias de activacion y la misma corrente nominal.

Asegürese de conectar la alimentacion despues de montar el equipo. Conectar el enchufe sempre comoultimate paso.Asegürese de que el inter-. ruptor de alimentacion se encuentra en la posicion "OFF" al conectar el equipo a la red.

Utiic siempe y unicamente cables que cumplan con las normatas. Asegues de que todos los enchufes y casquillos esten bien fijados y correctamente connectados. En caso de dudas, consulte con su distribuidor.

Asegürese de que durante el montaje del producto, el cable de alimentación no se dobla ni sufre daños causados por cantos afilados.

iNo permita que el cable de red entre en contacto conculos cables! Tenga extremo cuidado al manjar el cable de red y otheras conexiones. iNunca toque estas piezas con las manos mojadas!

Inserte el cable de alimentacion solo en enchufes de tipo "Schuko". Como fuente de tension solo debe emplearse una toma de corriente adecauda de la red electrica publica.

Desconecte el equipo de la red cuando no lo utilise y antes de los trabajo de limpieza. Nunca toque la superficie de contacto del enchufe y nunca tire de la linea de red.

Cologne el equipo sobre una superficie horizontal, estable e ignifuga.

Evite las vibraciones yequalquier uso violento durante la instalacion o la puesta en marcha del equipo.

Al elegir el lugar de instalacion, aseguresse de que el equipo no esta expuesto a altas temperatas, a humedad y/o a polvo. Aseguese de que no haya cables tirados por el sueño. iEstos cables ponen en peligro su seguidad y la de de terceros!

No coloque en el equipo o en sus immediaciones recipientes que contenga liquido y pueda volcar con calidad. En caso de que penrete liquido en el interior del equipo, retire de inmediato el enchufe de la red. Haga que un technician de servicecio calificado compruebe el equipo antes de volverlo a utiliser. Los daños causados por el derrame de liquidos queden excludos de la garantía.

No utilise el equipo en ambientes con una temperatura muy alta (superior a 35^ ) o muy baja (inferior a 5^ ). Proteja el equipo de la luz solar directa y de fuentes de calor como radiadores, hornos, etc. (manto durante el transporte en vehículos cerrados). Nunca cubra los ventiladores ni los orificios de ventilación previstos. Asegúrese de que siempre haya suficiente ventilación.

El equipo no depe noperse en funconacioni si se tralada de un lugar frio a otro con altas temperatura. El agua condensada que se forme pue de destruir el equipo en ciertas circunstancias. iDeje el equipo desconectado hasta que alcance la temperatura ambiente!

Los reguladores e interruptores nunca deben limpiarse con lubricantes o pulverizarando soluciones limpiadoras. Este equiposoledeblempiarse con un paño humedo.Noutiliceunca disolvento bencina de lavado.

En caso de trasladar el equipo, deben transporte en el embalaje original.

Los equipos que funciona con tensión de red no deben estar al alcance de los niños. Por este motivoonga especial cuidado cuando haya niños cerca.

En estabecimientos industriales deestpase atcn a las dispositions de prevencion de accidentes de la asociacion profesonal industrial.

En escales, instituciones de appendizaje y talleres de tiempo libre o bricolaje, el functiOnamiento del equipo debe estar supervisado por personal capacitado.

Guarde bien estemanual de instrucciones para cuestiones y problemas que poderan surgir posteriormente.

USO CONFORME AL DESTINO PREVISTO

Este equipo es un controlador profesionai MIDI para DJ con una tarjeta de sonido de 4 canales integra que puede controarse con un software. El equipo se conecta al ordinador con un cable USB.

Este producto estadaproducanunaconexionde corrientealerna deAC1,5A/6V,60/50HzaTrvesdeunenchufed alimentacion optima (no suministrado) y fue diseado exclusivamente para su uso en interiores.

En caso de utiliser el equipo de unaformadistincta la descritaa en este manual de instrucciones,puede producirse daños que anulan la garantía. Además, qualier othero uso podra resultar peligroso y provoc cortocircuitos, incendios,descargas electricas,etc.

Nunca se debe retirar el numero de series del fabricante; de lo contrario, la garantia queda anulada.

MANTENIMIENTO

Comprue regularmente la segurid tcnica del equipo en canto a daos del cable de red o de la carcasa, asio el detioro de las piezas de desgaste y de los regulados giratorios y deslizantes.

Si se sospecha que no es posible un functiomento seguro, desconnecte el equipo y aseguirelo contra una conexion involuntaria. iRetire el enchufe de la caja de enchuf!

Es posible que el equipo ya no funcione de manera segura si presenta daños visibles o que ya ni suqiera funcione despues haberlo guardado durante un长大o periodo de tiempo en conditiones desfavorables o afteres de haberlo transporte de manera inadecka.

1. ESTRUCTURA

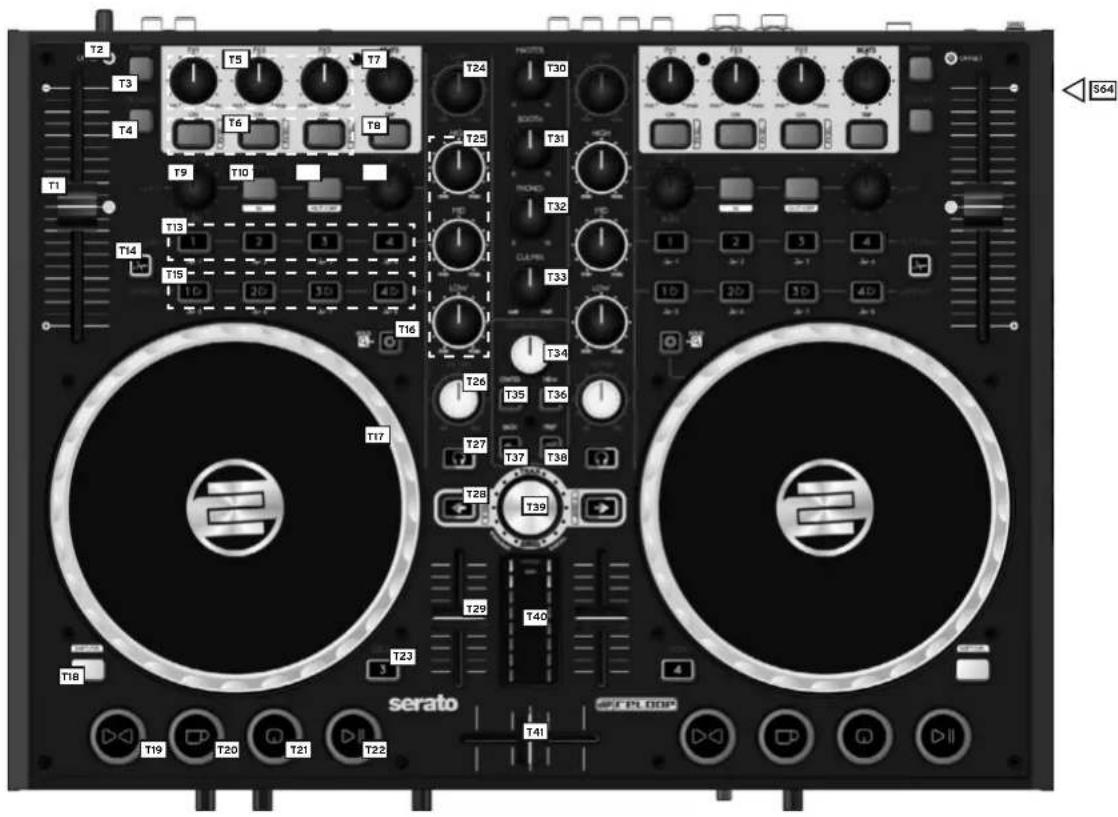

PARTESUPERIORDEL EQUIPO

NO DENOMINACION DENOMINACION CON SHIFT
T1 Pitchfader (Fader del pitch)
T2 LED de Offset
T3 Range (Rango)
T4 Keylock (Bloqueo de tonalidad)
T5 Parámetros de efecto
T6 Tecla FX On Tecla de cambio de efecto
T7 FX Tempo
T8 Tecla Tap (Toque)
T9 Longitud de Loop (Ciclo)
T10 Desplazar punto de inizio del ciclo
T11 Desplazar punto de fin del ciclo
T12 Desplazar el punto del ciclo
T13 Teclas Hot Cue Borrar Hot Cue
T14 Tecla deslizante
T15 Banco de muestras
T16 Tecla de modo de rueda de avance
T17 Rueda de avance
T18 Tecla Shift
T19 Tecla de sincronización
T20 Tecla Cup
T21 Tecla Cue

PARTESUPERIORDEL EQUIPO

NO	DENOMINACION	DENOMINACION	CON SHIFT
T22	Tecla Reproducir/Pausa
T23	Interruptor de selección de Plato
T24	Regulator Gain (Ganancia)
T25	Regulator EQ (Evaluación)
T26	Regulator Filtró (Filtro)
T27	Tecla de control CUE
T28	Tecla de cargo	Tecla Inicio de Fader
T29	Linefader (Fader de linea)
T30	Volumen maestro
T31	Volumen cabins
T32	Volumen auriculasres
T33	Mezcla CUE/MIX
T34	Regulator de volumen de mu-estras
T35	Tecla Crate
T36	Tecla View
T37	Tecla Back
T38	Tecla Prep
T39	Navegación por pistas
T40	Vúmetro
T41	Crossfader

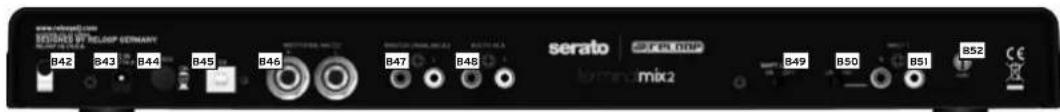

PARTERASERADEL EQUIPO

NO DENOMINACION
B42	Cable de red para el alivio de la tension
B43	Conexión a la alimentación (DC 6V/1,5A)
B44	Interruptor ON/OFF
B45	Conexión USB
B46	Salida maestra balanceada 6,3 mm
B47	Salida maestra no balanceada RCA
B48	Salida cabin no balanceada RCA
B49	Interruptor bloqueo de Shift
B50	Interruptor Line/Phono
B51	Entrada RCA 1
B52	Tornillo de puesta a tierra

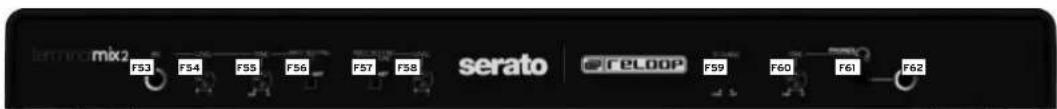

PARTE DELANTERA DEL EQUIPO

NO DENOMINACION
F53	Conector jack para micrófono 6,3 mm
F54	Volumen micrófono
F55	Evaluador micrófono
F56	Interruptor de enrutimiento micrófono
F57	Interruptor de enrutimiento entrada 1
F58	Volumen entrada 1
F59	Curva del crossfader
F60	Evaluador auriculares
F61	Conector jack para auriculares 3.5 mm
F62	Conector jack para auriculares 6,3 mm

LATERAL DEL EQUIPO

NO DENOMINACION
S63	Bloqueo Kesington

Desconecte el equipo con el interruptor ON/OFF -B44- situado en la parte trasera.

Conecte el cable USB suministrado a la connexion -B45- en la parte traseira del equipo y a una interfaz USB libre de su ordinador.

Para que el equipo funciona correctamente en Windows, es necessario instalar un controlador. Con Mac OSX, no es必需 instalar nunca controlador. Asegüre de haber cerrado todos los programas. Preste attentiona loicos他们在。

Coloque el CD de instalacion suministrado en el lector. En la carpeta "Drivers" seleccione el controlador ASIO suministrado e inicia la instalacionHCIHando doble clic.

1

0000

SiutilizaWindowsVista0Windows7,realice la instalacionhaciendoclicconelbotondechoydespeeseelecione“Ejecutar comoadminstrador”.

1. Asegürese de haber cerrado el resto de programas y haga clin en "Next >".
2. Lea detenidamente el acuerdo de licencia y para acceptarlo haga clin en "I Agrec".
3. Elija ahora la ruta de instalacion en la que desea instalar el controlar y haga tic en "Instalar"
4. Ahora comienza la instalacion. Al unalizar la instalacion, haga click en "Finish". No es requisite reini-ciar.

3.2 Instalación de Serato DJ Intro

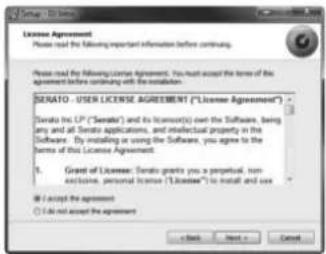

3.2.1 Instalación de Serato DJ Intro / Windows

En el CD de instalacion adjunto encontrar a directorio "Serato DJ Intro". Abralo y seleccione el archivo de instalacion adecuado para su systema. Inicia la instalacion haciendo doble tic.

iAVISO! Asegurese de inciar la instalacion como usuario con derechos de administrador. De lo contrario, la instalacion podra fallar.

SiutilizaWindowsVista0Windows7,realicelainstalacionhaciendocliconelbotderechoydespues selecioneEjecutarcomadminstrador".

1. Asegurese de haber cerrado el resto de programas y haga clin "Next

1. Lea detenidamente el acuerdo de licencia y para acceptarlo haga tic en "I accept the agreement" y finalmente en "Next".

1. Elija ahora la ruta de instalacion en la que desea instalar el controlador y haga click en "Instalar".

1. Si no deseña tener un icono en su escritorio, desactive marca de verificacion en "Create a desktop icon" y haga en "Next >".

1. Ahora haga cig en "Install" para iniciai la instalacion.

1. Después de haber finalizzato con exito la instalacion, pueda inicia Serato DJ Intro hacer coloc en "Finish".

3.2.2 Instalacion de Serato DJ Intro / Mac OSX

En el CD de Instalacion adjunto encontrar a el directorlo "Serato DJ Intro". Abralo y selecione el archivo de Instalacion adecuado para su systema. Inicia la instalacion haciendo doble tic.

1. Lea detenidamente el acuerdo de licencia y para acceptarlo haga cig en "Agree".

1. Arrastre el archivo "Serato DJ Intro" a su carpeta "Programas".
2. Ahora podra iniciar Serato DJ Intro a través de su carpeta "Programas".

3.3 Sopporté Traktor

Reloop pone a su disposicion mapeos de Traktor (2 platos de muestras para modo de 2 platos y 4 platos) que se pueda descargar de是我国 foro.
Tambien enarra instrucciones para cargar los mapeos. http://www.reloopdj.com/forum

4. MANEJO

4.1 Tabla de sistemas del software

Despues de haber connectado Reloop Terminal Mix 2 y haber configurado correctamente el software para DJ,可以更好pezar autilizarlo.

FACE SUPÉRIEURE DE L'APPAREIL
ELEMENTO	DENOMINACION DENOMINACION CON SHIFT
T1	Pitchfader (Fader del pitch) Aquí se ajusta la velocidad del Plato actual (véase -T23-).
T2	LED de Offset Puede Flamesel plato (véase -T23-) y mover el Pitch Fader para guardar el valor. El LED le indica si al volver a Flameslar, el Pitch Fader no se enquiryra en su valor original.
T3	Range Puede elegir entre los significantes rangelos de Pitch Fader: 8%, 16%, 50%
T4	Keylock Activar/Desactivar el bloqueo de tonalidad.
T5	Parámetros del efecto Cambla los parámetros del efecto selectionado en la posición correspondiente.
T6	Tecla FX ON Activa el efecto selecciónado en la posición correspondiente.	Tecla de cambio de efecto Al pulsarla, el efecto en la posición correspondiente puede cambiarse.
T7	FX TEMPO Cambla la velocidad de todos los efectos.
T8	Tecla Tap Establece el tempo para cada sección del efecto.
T9	Longitud de Loop Gire el codificador para variar la longitud de un ciclo fjado. Pulsando el codificador se fjía un ciclo automatico con la longitud determinada sin que el punto final del cicloonga que definirsemanualmente.
T10	Desplazar punto de inizio del ciclo Fija el punto de inizio de un ciclo. En caso de que un punto está fjado, al pulsar de nu-ovo, se pueda desplazar el punto de inizio del ciclo con la rueda de desplazamenti.
T11	Desplazar punto final del ciclo Fija el punto final de un ciclo. Al pulsar de nuevo, se pueda desplazar el punto final del ciclo con la rueda de desplazamenti.
T12	Desplazar el punto del ciclo El ciclo se desplaza al compás.
T13	Teclas Hot Cue Se controlan los 4 puntos de insertión de una plata. Si una tecla Hot Cue está libre (LED apagado), se le asigna la posición actual de la pista pulsando una tecla -T13-.	Borrar Hot Cue Al pulsar un Hot Cue en el modo Shift, se borra el Hot Cue.
T14	Tecla deslizante Conservar para una futuraactualización del software.
T15	Banco de muestras Reproduce una muestra cargada. Al pulsar de nuevo, la muestra se reproduce desde el inizio.	Banco de muestras Détiene la muestra y vuelve al inizio. Un dobleblick borra la muestra de la posición correspondiente.
FACE SUPérieURE DE L'APPAREIL
ELEMENTO	DENOMINACION DENOMINACION CON SHIFT
T16	Tecla de modo de rueda de desplazamientoActiva/Desactiva el modo de scratch (rayado) de la rueda de desplazamiento. Almantener pulsada esta tecla, se puedaoculara una pista conla rueda de desplazamiento. Si el LED está apagado, la rueda de desplazamiento se encontrar en elmodo Pitchbend (modo de velocidad).
T17	Rueda de desplazamientoCon la rueda de desplazamiento, se;puede controlar las differentesmericanas. Véase también la tecla del modo de rueda de desplazamiento -16-.
T18	Tecla ShiftAl pulsar está tecla, todos los elementos de mando del equipo reciben otherasignacion. Puede ver la asignacion actual en la columna derecha de esta tabla.
T19	Tecla de sincronizacionSe equilibra el tempo del Plato actual con el Plato maestro. Al pulsar la tecla de nuevo, se superponen las fases de rito.	Tecla de sincronizacionDesactiva la sincronizacion.
T20	Tecla CupRegresa alultimate punto de Insertion fijado, desde donde comienza la reproduccion.
T21	Tecla CueSi el Plato se incluena en el mode Play (reproduccion),la pista regresa alultimate punto de Insertion fijado. Al pulsar de nuevo, la reproduccion comienza,mintras semantaga la tecla pulsada. Si se detiene el Plato, se fija un nuevo punto de insertion en la posicionactual.
T22	Tecla Reproducir/PausaSe inicia o se pusa la reproduccion de la pista.
T23	Interruptor de selección del platoCon esta tecla,se seleccionan los platos controlables.
T24	Regulador GainCon este regulator,seajusta el nivel acústico de entrada del canal correspondiente.
T25	Regulador EO (Eculización)Con este regulator,seajustan las Frequencias alta/media/baja.
T26	Regulador Filtró (Filtro)Regula el filtró del canal. Si gira el regulator hacía la izquierda,se aplica un filtro derado bajo y si lo gira hacía la derecha,se aplica un filtro derado alto.
T27	CUE MonitorCon esta tecla,se preescucha el Plato selectionado.
T28	Tecla de cargaAl pulsar esta tecla,se carga en el Plato correspondiente la pista selectionaciona. Al pulsar esta tecla dos veces seguidas se copia el Plato del lado opuesto y continuajustamente en la mesma posicion.	Tecla iniejo de FaderAl activaria,la pista se incia al levantar el linefader-T29.-. Si vuelve a bajarse el Linefader,la pista regresaal punto cue.
T29	LinefaderCon el Linefader,se regula el volumen del canal.
T30	Volumen maestroCon este regulator,seajusta el volumen de salute maestra. Este regulator es análo-go y no envía minuna sealsMIDI.
T31	Volumen de cabinaCon este regulator,seajusta el volumen de salute de la cabina. Este regulator esanálogo y no envía minuna sealsMIDI.
T32	Volumen de auricularesCon este regulator,seajusta el volumen de salute de los auriculares. Este regulatoresanálogo y no envía minuna sealsMIDI.
T33	Mezcla CUE/MIXCon el regulator Cue/Mix,se;puedeimilaruna premezcía en los auriculares. En laposión derecha se escucha la sealsmaestra y en la izquierda la seals cue.
T34	Volumen de muestraControla el volumen de las muestras.
T35	Tecla CrateRegresa a la vista Crates.	Tecla CrateCambia entre las vistas Effect/Sampler.
T36	Tecla ViewCambia entre las vistas FILES y PREPARE.	Tecla ViewOcula las vistas FILES y PREPARE.
T37	Tecla BackSi ha Activado la vista FILES,siempre(puede retroceder un nivel. Si está cerrado, se dirigirá directamente a la vista Crates.
T38	Tecla PrepCarga la pista seleccionada en la lista de preparación.
T39	Navegación por pistasAl giralro,podrá navegar por las secciones de navigacion de carpetas o por la vista de las listadere reproduccion. Al pulsarlo accede aanotherivel superior.
T40	VímetroEl vímetro muestra el nivel de salute en la salute maestra.
T41	CrossfaderCon este regulator,se hacer transiciones entre los platos. Véase también -T59-.

4.2. Funciones de enrutimiento

Terminal Mix 2 dispone de variedespcionede enrutamento para integrar equipments disponibles.

4.2.1. Micrófono

En la parte delantera del equipo, peute integrarse un micrófono a travers de un conector jack 6,3 mm -F53-. Al lado del regulator de volumen-F54-, hay un interruptor de enrutimiento -F56- que controla las siguientes OPCiones de enrutimiento para el micrófono:

SW = La senal del microfono se enruta en el software.

MST = La senal del micrófono se enruta directamente a la calidad maestra.

iAVISO! En Serato DJ Intro no es possible enrutar la seals del micrófono en el software.

Además, es possible Manipular la seals del micrófono a工程技术 del ecualizador -F55.

4.2.2. Fuente externa de sonido

En la parte posterior de Terminal Mix 2, es posible conectar una fuente externa de sonido a trovés del cable RCA -B51- y anadirla al controlador. Aqui también tiene la posibiliad de colocar la senal directamente a la calidad maestra o enrutar la senal en un software.

Para colocar la seals directamente en la calidad maestre, commue el interruptor de enrutamiento de entrada -F57-, situado en la parte delantera del equipo, a MST. Ahora peut controlar el nivel de entrada con el regulator de volumen -F58-. Además, pueda conectar al lado de la fuente Line in un tocadiscos. Paraarlo commue el interruptor Line/Phono -B50-., situado en la parte trasera del equipo, a "PH".

Si desea enrutar la seals en un software, conmue el interruptor de enrutimiento de entrada -F57 - a "$W".

iAVISO! En Serato DJ Intro no es possible enrutar la seals de la fuente externa en el software.

4.2.3.Salidas

Terminal Mix 2 dispone de mas de tres canales de salute estereo en la parte trasera.

La受害者 1-B47- (como salute RCA) y la受害者 maestre 2-B46- (como conector jack 6,3 mm simétrico) se regularan a工程技术 de volumen maestro -T30-.

La calidad de cabina -B48- (como calidad RCA) se regula a travers del regulator de cabina -T31.

5. PRUEBAS Y AJUSTES DEL EQUIPO

Se pueda realizar algunos ajustes y pruebas directamente en el Terminal Mix 2 sin necessities de un ordinador. A continuación, se detallaran algunos+puntos.

5.1 Comprobación de la version del firmware

Para verificar la version actual del firmware del Terminal Mix 2, procede de la?sigue manera:

1. Asegürese de que Terminal Mix 2 está desconectado (éase la posicón del interruptor ON/OFF-B44-).
2. Mantenga pulsadas las teclas TRAX + CRATES + VIEW y encienda el equipo.

ZONE X ZONE Y ZONE Z

Sume todos los LEDs iluminados que seencuentran en la zona de las teclas Hot Cue a la izquierda-T13-,la zona de muestras-T15-+tecla de modo de rueda de avance-T16-.Si no se ilumina nadaquiry,el valor correspondientees O.

Sume todos los LEDs iluminados que seencuentran en la zona de las teclas Hot Cue a lareshecha -T13-,la zona de muestras -T15-+tecla de modo de rueda de avance -T16-.Si no seilumina nadaquiry,el valor correspondientees 0.

Sume todos los LEDs iluminados que se = encuentran en la zona de la sección de trans- porte -T19- - T23- Si no se illumina nada, deben repetirlos pasos 1 y 2.

Ahora se iluminarán varlos LED en el equipo que se unen en tres zonas (X.YZ).

Por exemple: En la zona X, no se ilumina ningún LED, en la zona Y se ilumina uno y en la zona Z se iluminan tres, por tanto, la version del firmware es 0.13. Al pulsar de nuevo el codificador TRAX -T39-, el equipo se reinicia.

5.2 Atenuador de LED

Puede regular la intensidad de iluminacion de cada LED. Al mismo tempo,可以更好 comprobar el correcto direccionmento de los LEDs.

1. Asegürese de que Terminal Mix 2 está desconectado (éase la posicón del interruptor ON/OFF -B44-).
2. Mantenga pulsadas las teclas TRAX + BACK + PREP y encienda el equipo.

Al glir er codificator TRAX-T39-se regula la intensidad del LED. Al pulsar de nuevo el codificador TRAX, el valor se guarda y el equipo se reinicia.

5.3 Sensibilitad de la rueda de desplazamente

Terminal Mix 2 permite embarir la sensibilitad de la rueda de desplazamento.

1. Asegürese de que Terminal Mix 2 está desconectado (vease la posición del interruptor ON/OFF -B44-).
2. Mantenga pulsadas las teclas TRAX + BACK + CRATES y encienda el equipo.
3. Gire el codificador MOVE -T12- del Plato A para ajustar el valor deseado en la rueda de desplazamento A.
4. Gire el codificador MOVE -T12- del Plato B para ajustar el valor deseado en la rueda de desplazamento B.

En total, dispone de 10 posibilidades de ajuste que se muestran a工程技术 de los LEDs en Hot Cue + zona de muestras. Al pulsar de nuevo, el valor se guarda y el equipo se reinicia.

5.4 Actualizacion del firmware / Windows, MAC OSX

Es posibleactualizarelfirmwaredeTerminalMix2.Paraasipoderrealizarmodificacionesposterioresyñadirnuevascaracteristicas.La version masactual delfirmwarelaencartraréen:www.reloopdj.com/forum

Actualización del firmware

1. Asegürese de que Terminal Mix 2 está desconectado (vease la posicón del Interruption ON/OFF -B44-) y de haber cerrado todos los programas.
2. Mantenga pulsadas las teclas TRAX + LOAD A + LOAD B (-T28-) y encienda el equipo. El equipo se在哪 deactualizacion del firmware.
3. Coloque en el lector el CD de instalacion suministrado. En la carpeta "Firmware" seleccionla herramenta UsbUpgDataApp_v.*.jar e inicia el programa hacerdo doble clc.
4. Ahora abra el archivo adecuado para su equipo hacero Cli en "Open File".
5. Lleave a cabo laactualizacion hacero click en el boton "Start".

Se transfiere el nuevo firmware. Este proceso peut durar various horas. El equipo le indica el estado actual de laactualizacion en las teclas Hot Cue. Una vez finalizada con exito laactualizacion, reinicie el equipo.

5.5 Asignación de canales MIDI

iATENION! Por defec, Terminal Mix 2 esta configurado para los canales 1-4 MIDI. El Plato A esta configurado para el canal 1; el Plato B, para el 2; el Plato C, para al 3 y el Plato D, para el canal 4. Los mapeos oficiales de Reloop estan diseados segun la configuracion standard. En los caseos normales, no es necessario realizar贯穿una modificacion.

No obstante, si desea configrar los platos a las combinaciones de canal MIDI 5-8, 9-12 o 13-16, proceda de la singularmente manera:

1. Asegürese de que Terminal Mix 2 está conectado (vease la posición del interruptor ON/OFF -B44-).
2. Pulse el codificador TRAX -T39- durante mas de 3 segundos y mantengalo pulsado.
3. En la zona de teclas Hot Cue a la izquierda -T13- se le indicar el canal MIDI actual. Para realizar la modificacion deseada, consulte la tabla inferior y pulse la tecla Hot Cue correspondiente.

COMBINACION DE CANALES MIDI TECLA HOT CUE
1-4 1
5-8 2
9-12 3
13-16 4

1. Para acpetar losambiols,uelte el codificador TRAX-T39-Se ha guardado la configuracion.

6. ANEXO

6.1 Requisitos minimos del problema

PC MAC

Windows® XP (Service Pack más actual, 32 bit), Windows Vista®/Windows® 7 (Service Pack más actual 32/64 bit)
Intel® Pentium 4® 2.4 GHz o Intel® Core™ Duo
2 GB RAM

A partir de Mac OS X desde 10.5 IntelCoreTM Duo 2 GB RAM

6.2 Tabla de asignacion MIDI

NO.	ITEMS	TYPE	DECK A	DECK B	DECK C	DECK D	SW NOTE		VR CC		SW NOTE		VR CC		LED NOTE		LED NOTE
							HEX	HEX	HEX		HEX		HEX		HEX		HEX
1	RANGE	SW/LED	CH 1	CH 2	CH 3	CH 4	1	1	-	-	71	47	-	-	1	1	71	47
2	KEY LOCK	SW/LED	CH 1	CH 2	CH 3	CH 4	2	2	-	-	72	48	-	-	2	2	72	48
3	FX1	VR	CH 1	CH 2	CH 1	CH 2	-	-	3	3	-	-	73	49	-	-	-	-
4	FX2	VR	CH 1	CH 2	CH 1	CH 2	-	-	4	4	-	-	74	4A	-	-	-	-
5	FX3	VR	CH 1	CH 2	CH 1	CH 2	-	-	5	5	-	-	75	4B	-	-	-	-
6	BEATS	SW/ENC	CH 1	CH 2	CH 1	CH 2	6	6	6	6	76	4C	76	4C	-	-	-	-
7	FX_SEL1	SW/LED	CH 1	CH 2	CH 1	CH 2	7	7	-	-	77	4D	-	-	7	7	77	4D
8	FX_SEL2	SW/LED	CH 1	CH 2	CH 1	CH 2	8	8	-	-	78	4E	-	-	8	8	78	4E
9	FX_SEL3	SW/LED	CH 1	CH 2	CH 1	CH 2	9	9	-	-	79	4F	-	-	9	9	79	4F
10	TAP	SW/LED	CH 1	CH 2	CH 1	CH 2	10	A	-	-	80	50	-	-	10	A	80	50
11	LOOP LENGTH	SW/ENC	CH 1	CH 2	CH 3	CH 4	11	B	11	B	81	51	81	51	-	-	-	-
12	LOOP IN	SW/LED	CH 1	CH 2	CH 3	CH 4	12	C	-	-	82	52	-	-	12	C	82	52
13	LOOP OUT	SW/LED	CH 1	CH 2	CH 3	CH 4	13	D	-	-	83	53	-	-	13	D	83	53
14	LOOP MOVE	SW/ENC	CH 1	CH 2	CH 3	CH 4	14	E	14	E	84	54	84	54	-	-	-	-
15	DELETE	SW/LED	CH 1	CH 2	CH 3	CH 4	15	F	-	-	85	55	-	-	-	-	-	-
16	HOT CUE1(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	16	10	-	-	86	56	-	-	16	10	86	56
17	HOT CUE2(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	17	11	-	-	87	57	-	-	17	11	87	57
18	HOT CUE3(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	18	12	-	-	88	58	-	-	18	12	88	58
19	HOT CUE4(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	19	13	-	-	89	59	-	-	19	13	89	59
20	SAMPLE1(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	20	14	-	-	90	5A	-	-	20	14	90	5A
21	SAMPLE2(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	21	15	-	-	91	5B	-	-	21	15	91	5B
22	SAMPLE3(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	22	16	-	-	92	5C	-	-	22	16	92	5C
23	SAMPLE4(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	23	17	-	-	93	5D	-	-	23	17	93	5D
24	HOT CUE1(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	24	18	-	-	94	5E	-	-	24	18	94	5E
25	HOT CUE2(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	25	19	-	-	95	5F	-	-	25	19	95	5F
26	HOT CUE3(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	26	1A	-	-	96	60	-	-	26	1A	96	60
27	HOT CUE4(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	27	1B	-	-	97	61	-	-	27	1B	97	61
28	SAMPLE1(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	28	1C	-	-	98	62	-	-	28	1C	98	62
29	SAMPLE2(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	29	1D	-	-	99	63	-	-	29	1D	99	63
30	SAMPLE3(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	30	1E	-	-	100	64	-	-	30	1E	100	64
31	SAMPLE4(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	31	1F	-	-	101	65	-	-	31	1F	101	65
32	HOLD	SW/LED	CH 1	CH 2	CH 3	CH 4	32	20	-	-	102	66	-	-	-	-	-	-
33	SHIFT	SW/LED	CH 1	CH 2	CH 1	CH 2	33	21	-	-	-	-	-	-	-	-	-	-
34	SYNC	SW/LED	CH 1	CH 2	CH 1	CH 2	34	22	-	-	104	68	-	-	34	22	104	68
35	CUP	SW/LED	CH 1	CH 2	CH 3	CH 4	35	23	-	-	105	69	-	-	35	23	105	69
36	CUE	SW/LED	CH 1	CH 2	CH 3	CH 4	36	24	-	-	106	6A	-	-	36	24	106	6A
37	PLAY/PAUSE	SW/LED	CH 1	CH 2	CH 3	CH 4	37	25	-	-	107	6B	-	-	37	25	107	6B
38	DECK	SW/LED	CH 1	CH 2	CH 3	CH 4	38	26	-	-	-	-	-	-	-	-	-	-
39	JOG WHEEL(HOLD Off)	SW/ENC	CH 1	CH 2	CH 3	CH 4	39	27	39	27	109	6D	-	-	-	-	-	-
40	JOG WHEEL(HOLD On)	SW/ENC	CH 1	CH 2	CH 3	CH 4	40	28	40	28	110	6E	-	-	-	-	-	-
41	JOG WHEEL(HOLD)	SW/ENC	CH 1	CH 2	CH 3	CH 4	41	29	41	29	111	6F	-	-	-	-	-	-
42	PITCH BEND(middle)	VR	CH 1	CH 2	CH 3	CH 4	42	2A	-	-	-	-	En,OxII(LSB),Oxmm(MSB)
43	GAIN	VR	CH 1	CH 2	CH 3	CH 4	-	-	43	2B	-	-	113	71	-	-	-
44	HIGH(minimum)	VR	CH 1	CH 2	CH 3	CH 4	44	2C	44	2C	114	72	114	72	-	-	-	-
45	MID(minimum)	VR	CH 1	CH 2	CH 3	CH 4	45	2D	45	2D	115	73	115	73	-	-	-	-
46	LOW(minimum)	VR	CH 1	CH 2	CH 3	CH 4	46	2E	46	2E	116	74	116	74	-	-	-	-
47	FILTER(middle)	VR	CH 1	CH 2	CH 3	CH 4	47	2F	47	2F	117	75	117	75	-	-	-	-
48	CH CUE	SW/LED	CH 1	CH 2	CH 3	CH 4	48	30	-	-	118	76	-	-	48	30	118	76
49	CH FADER	VR	CH 1	CH 2	CH 3	CH 4	-	-	49	31	-	-	119	77	-	-	-	-
50	FADESTART	SW/LED	CH 1	CH 2	CH 3	CH 4	50	32	-	-	120	78	-	-	50	32	120	78
51	CUE MIX	VR	CH 1	CH 1	CH 1	CH 1	-	-	51	33	-	-	-	-	-	-	-	-
52	SAMPLE VOL	VR	CH 1	CH 1	CH 1	CH 1	-	-	52	34	-	-	-	-	-	-	-	-
53	CREATES	SW/LED	CH 1	CH 1	CH 1	CH 1	53	35	-	-	-	-	-	-	53	35	-	-
54	VIEW	SW/LED	CH 1	CH 1	CH 1	CH 1	54	36	-	-	-	-	-	-	54	36	-	-
55	BACK	SW/LED	CH 1	CH 1	CH 1	CH 1	55	37	-	-	-	-	-	-	55	37	-	-
56	PREP	SW/LED	CH 1	CH 1	CH 1	CH 1	68	38	-	-	-	-	-	-	56	38	-	-
57	TRAX	SW/LED	CH 1	CH 1	CH 1	CH 1	57	39	57	39	-	-	-	-	-	-	-	-
58	CROSS FADER	VR	CH 1	CH 1	CH 1	CH 1	-	-	58	3A	-	-	-	-	-	-	-	-
59	CF A A	SW	CH 1	CH 1	CH 1	CH 1	60	3C	-	-	-	-	-	-	-	-	-	-
60	CF A B	SW	CH 1	CH 1	CH 1	CH 1	61	3D	-	-	-	-	-	-	-	-	-	-
62	CF B A	SW	CH 1	CH 1	CH 1	CH 1	62	3E	-	-	-	-	-	-	-	-	-	-
63	CF B THRU	SW	CH 1	CH 1	CH 1	CH 1	63	3F	-	-	-	-	-	-	-	-	-	-
64	CF BB	SW	CH 1	CH 1	CH 1	CH 1	64	40	-	-	-	-	-	-	-	-	-	-
65	CF C A	SW	CH 1	CH 1	CH 1	CH 1	65	41	-	-	-	-	-	-	-	-	-	-
66	CF C THRU	SW	CH 1	CH 1	CH 1	CH 1	66	42	-	-	-	-	-	-	-	-	-	-
67	CF C B	SW	CH 1	CH 1	CH 1	CH 1	67	43	-	-	-	-	-	-	-	-	-	-
68	CF D A	SW	CH 1	CH 1	CH 1	CH 1	68	44	-	-	-	-	-	-	-	-	-	-
69	CF D THRU	SW	CH 1	CH 1	CH 1	CH 1	69	45	-	-	-	-	-	-	-	-	-	-
70	CF D B	SW	CH 1	CH 1	CH 1	CH 1	70	46	-	-	-	-	-	-	-	-	-	-
71	CF CURVE	VR	CH 1	CH 1	CH 1	CH 1	-	-	70	46	-	-	-	-	-	-	-	-

6.3 Consejos para la solución de erros

Si surgen problemas durante el manejo de Terminal Mix 2, su primer objetivo seran eliminarlos:

SINTOMA POSILBE CAUSA MEDIDAS CORRECTIVAS
El equipo no recibe;ninguna corrien-te cuando se conecta el interruptor ON/OFF B44.	El cable USB no está correctamente conectado.	Compruebe sI el cable USB se encontrarbla cnectarado al puerto USB del ordinador y al puerto USB-B45- del Terminal Mix 2.
Los LEDs del controlador se iluminan levamente y el equipo no responde.	La alimentación de tensión es muy baja. Conce	e el ordinador a una fuente de alimentación segura. también puede conectar una alimentación externa (1,5 A,6 V).
No es possible elegir todas lasrubidas de la interfaz de audio integra de en software para DJ.	El controlador ASIO no está instalado correc-tamente.	Instale de nuevo el controlador ASIO. Lea asimismo el apartado "Instalación del controlador ASIO" del capítulo "Configuración del ordinador".
El sonido de la interfaz de audio está distorsionado.	- El controlador ASIO no se utilizes.- Los ajustes de "Performance" no se corresponden con el rendimiento del ordinador.	- Asegúrese de que el controlador ASIO está correc-tamente instalado y se utilizes deforma apropi-ada. Lea aslmismo el apartado "Instalación del controlador ASIO" del capítulo "Configuración del ordinador".- Tiempre es possible que el rendimiento disponible del ordinador en el cuadro de ajuste del controlador ASIOonga que configurarse de nuevo. Paraarlo, abra los ajustes de ASIO y aumento "ASIO Buffer".
Se produce un problema queAquí no se describe.	Diferentes causas. Visite la páginaweb www.re	loopdj.com/forum, para recibirridge con sus productos Reloop.

6.4 Datos tecnicos

La plausibility and correction de los首位es data del fabricante no han sido probados por Global Distribution GmbH:

48153 Munster / Alemania

Fax: [phone]

Reservado el derecho para realizar modificaciones sociales.

Todas las imagenes son similares.

No se asumirá la responsabilitad por errores de impresión.
