MANUAL DE USUARIO Flux Go Reloop

MANUAL DE INSTRUCCIONES

WARNING!

Para evitar incendios o descargas eléctricas, ¡no sumerja este equipo en agua u otras sustancias líquidas! ¡Nunca abra la carcasa!

¡Conservar para su uso posterior!

www.reloop.com

Reloop Trademark

Global Distribution GmbH & Co. KG

Schuckertstr. 28

48153 Muenster / Germany

© 2025

APRÈS L'INSTALLATION DE JAVA (JRE), SUIVRE LES ÉTAPES SUIVANTES :

¡ATENCIÓN! Por su propia seguridad, lea atentamente este manual de instrucciones antes de la puesta en marcha. Todas las personas involucradas en la instalación, configuración, operación, mantenimiento y servicio de este dispositivo deben estar debidamente cualificadas y observar este manual de instrucciones en detalle. Este producto cumple los requisitos de las normativas europeas y nacionales aplicables. La conformidad ha sido demostrada. Las respectivas declaraciones y documentos están depositados en el fabricante.

Antes de poner en funcionamiento este equipo le rogamos que estudie detenidamente y observe todas las instrucciones. Saque el Flux Go de su embalaje. Compruebe antes de una primera puesta en funcionamiento que el aparato no ha sufrido daños visibles durante el transporte. Si detecta algún daño en el cable USB o en la carcasa, no ponga en funcionamiento el aparato. Póngase en contacto con su distribuidor especializado.

INSTRUCCIONES DE SEGURIDAD

¡PRECAUCIÓN! Tenga especial cuidado al manipular la tensión de alimentación. ¡Esta tensión puede provocar una descarga eléctrica crítica! Cualquier daño causado por la inobservancia de este manual de instrucciones excluye cualquier derecho de garantía. El fabricante no se hace responsable de los daños materiales o personales causados por un manejo inadecuado o por la inobservancia de las instrucciones de seguridad.

• Este aparato ha salido de fábrica en perfecto estado. Para mantener este estado y garantizar un funcionamiento sin riesgos, el usuario debe observar las instrucciones y advertencias de seguridad contenidas en este manual de instrucciones.
• Por razones de seguridad y certificación (CE), está prohibida la transformación y/o modificación no autorizada del aparato. Tenga en cuenta que en caso de daños causados por la modificación manual de este aparato, queda excluido cualquier derecho de garantía.
• El interior del aparato no contiene piezas que requieran mantenimiento, a excepción de las piezas desgastadas que pueden cambiarse desde el exterior. El mantenimiento debe ser realizado por personal cualificado, de lo contrario, la garantía no será válida.
• Asegúrese de que la alimentación sólo se produzca una vez que el aparato esté completamente configurado. Conecte siempre el enchufe USB en último lugar.
• Utilice únicamente cables que cumplan la normativa. Asegúrese de que todas las clavijas y casquillos estén apretados y correctamente conectados. Consulte a su distribuidor si tiene alguna duda.
• Asegúrese de que, al instalar el producto, el cable USB no quede aplastado o dañado por bordes afilados.
• Desconecte el aparato cuando no lo utilice y antes de limpiarlo. Asegúrese de sujetar el enchufe USB por el cuerpo. No tire nunca del cable USB.
• Coloque el aparato sobre una base horizontal y estable.
• Evite cualquier golpe o impacto violento al instalar o utilizar el aparato.
• Al seleccionar el lugar de instalación, asegúrese de que el dispositivo no esté expuesto a calor excesivo, humedad y polvo. Asegúrese de que no haya cables a la vista. Pondrá en peligro su propia seguridad y la de los demás.
• No deje ningún recipiente lleno de líquido que pueda derramarse fácilmente sobre el aparato o sus inmediaciones. Si, a pesar de todo, penetraran líquidos en el interior del aparato, desconecte inmediatamente el enchufe USB. Haga revisar el dispositivo por un técnico cualificado antes de volver a utilizarlo. Los daños causados por líquidos en el interior del dispositivo quedan excluidos de la garantía.
• No utilice el dispositivo en condiciones de calor extremo (superior a 35° C) o frío extremo (inferior a 5° C). Mantenga el dispositivo alejado de la exposición directa al sol y de fuentes de calor como radiadores, hornos, etc. (incluso durante el transporte en un vehículo cerrado). No cubra nunca el ventilador ni las rejillas de ventilación. Asegúrese siempre de que haya suficiente ventilación.
• El aparato no debe ponerse en funcionamiento después de haberlo trasladado de un

ambiente frío a un ambiente cálido. La condensación que se produce en ese momento puede destruir el aparato. No encienda ni utilice el aparato hasta que haya alcanzado la temperatura ambiente.

• Los mandos e interruptores no deben tratarse nunca con productos de limpieza y lubricantes en aerosol. Este aparato sólo debe limpiarse con un paño húmedo. No utilice nunca disolventes ni líquidos de limpieza a base de petróleo para limpiarlo.
• En caso de traslado, el aparato debe transportarse en su embalaje original.
• En instalaciones comerciales, deben observarse las normas de prevención de accidentes estipuladas por la organización de asociaciones profesionales.
• En escuelas, centros de formación, talleres de aficionados y de autoayuda, el funcionamiento del aparato debe ser supervisado con responsabilidad por personal formado.
• Guarde este manual de instrucciones en un lugar seguro para poder consultarlo posteriormente en caso de dudas o problemas.

APLICACIÓN CONFORME A LA NORMATIVA

• Este dispositivo es una interfaz DVS USB-C profesional. La interfaz Flux Go convierte la señal de control procedente de cada deck en audio digital, para enviarla por USB al software Serato DJ, que descodifica esa señal en un flujo de información basado en lo que el DJ está haciendo con el disco de control. Un „deck“ virtual reproduce los movimientos del disco de control. Los archivos de audio cargados en los decks virtuales se reproducen a través de las salidas del hardware, con cualquier manipulación del disco de control reproducida en el audio, emulando efectivamente el control del vinilo de los archivos cargados en el software.
• Si el aparato se utiliza para fines distintos de los descritos en el manual de instrucciones, pueden producirse daños en el producto, lo que conlleva la exclusión de los derechos de garantía. Además, cualquier otra aplicación que no se ajuste a la finalidad especificada alberga riesgos tales como cortocircuitos, incendios, descargas eléctricas, etc.

MANTENIMIENTO

• Compruebe periódicamente la seguridad técnica del aparato para detectar daños en el cable USB o en la carcasa, así como el desgaste de piezas de desgaste como botones e interruptores.
• Si se supone que ya no es posible un funcionamiento seguro, desconecte el aparato y asegúrelo contra un uso accidental. Desconecte siempre el cable USB de la toma de corriente.
• Desconecte el cable USB del ordenador.
• Debe suponerse que ya no es posible un funcionamiento seguro si el aparato presenta defectos visibles, si el aparato deja de funcionar, tras un almacenamiento prolongado en condiciones desfavorables o tras un esfuerzo de transporte importante.

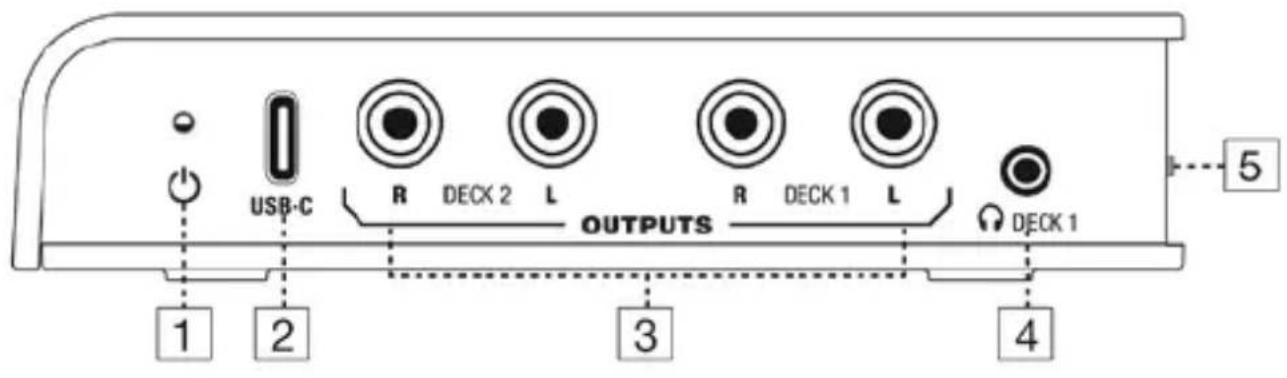

DESCRIPCIÓN

1. LED de encendido
2. Puerto USB-C Host
3. Salidas RCA (deck 1 y deck 2)
4. Salida de auriculares 3,5 mm (señal del deck 1)
5. Control de volumen de auriculares
6. Terminal de tierra (GND)
7. Entradas RCA (deck 1 y deck 2)
8. Conmutadores Phono/Line

1. El puerto USB-C Host (2) conecta el Flux Go con el dispositivo principal.
2. El LED de encendido (1) se ilumina para indicar que el Flux Go recibe corriente a través del puerto USB-C (2).
3. Las salidas (3) y entradas (7) se conectan al mezclador y dispositivos de reproducción (tocadiscos/CD/reproductor multimedia).
4. Cambie la fuente de entrada entre la señal Phono o Line con los conmutadores Phono/Line (8).

CONEXIONES

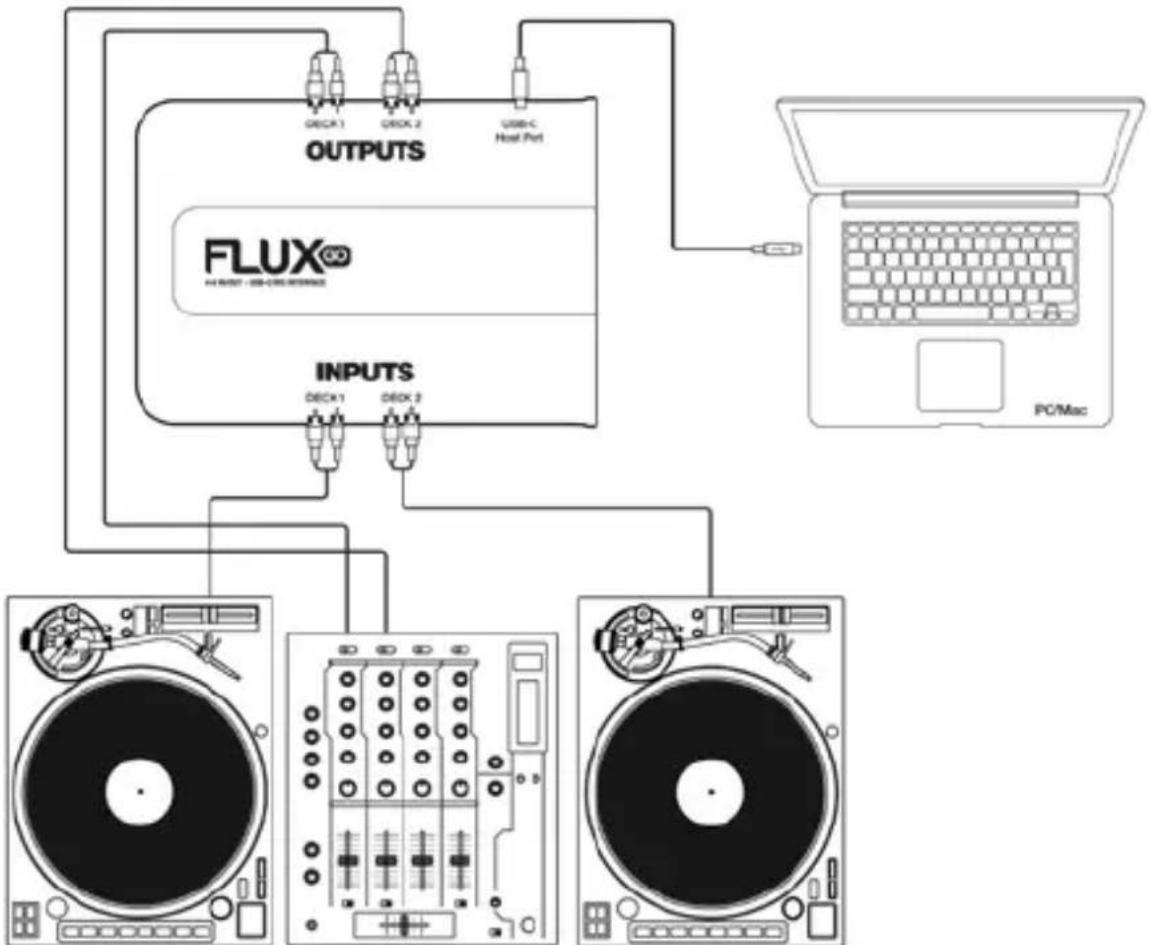

Si desea integrar el Flux Go en una configuración típica de DJ, conéctelo al tocadiscos (CD/reproductor multimedia) y al mezclador así:

1. ENTRADAS

Conecte el tocadiscos o reproductor CD a las entradas del deck (7) del Flux Go. Si usa un tocadiscos, conecte los cables de tierra al terminal de tierra (6) del Flux Go o del mezclador.

2. SELECCIÓN DEL NIVEL DE ENTRADA

Ajuste cada entrada al nivel correcto mediante los conmutadores Phono/Line (8). Coloque los interruptores en la posición UP para Phono (tocadiscos) o en DOWN para Line (CD/reproductor multimedia).

Nota: Puede configurar ambos canales como Phono o Line según necesite.

3. SALIDAS

Conecte las salidas (3) del Flux Go a las entradas Line del mezclador.

4. CÓMO CONECTAR EL FLUX GO AL ORDENADOR

Utilice el cable USB que se incluye para conectar el puerto USB-C Host (2) del Flux Go a un puerto USB-C (opcional: USB-A) disponible en el ordenador. Asegúrese de conectarlo directamente al ordenador y no a través de un concentrador o divisor de puertos para que el rendimiento sea estable.

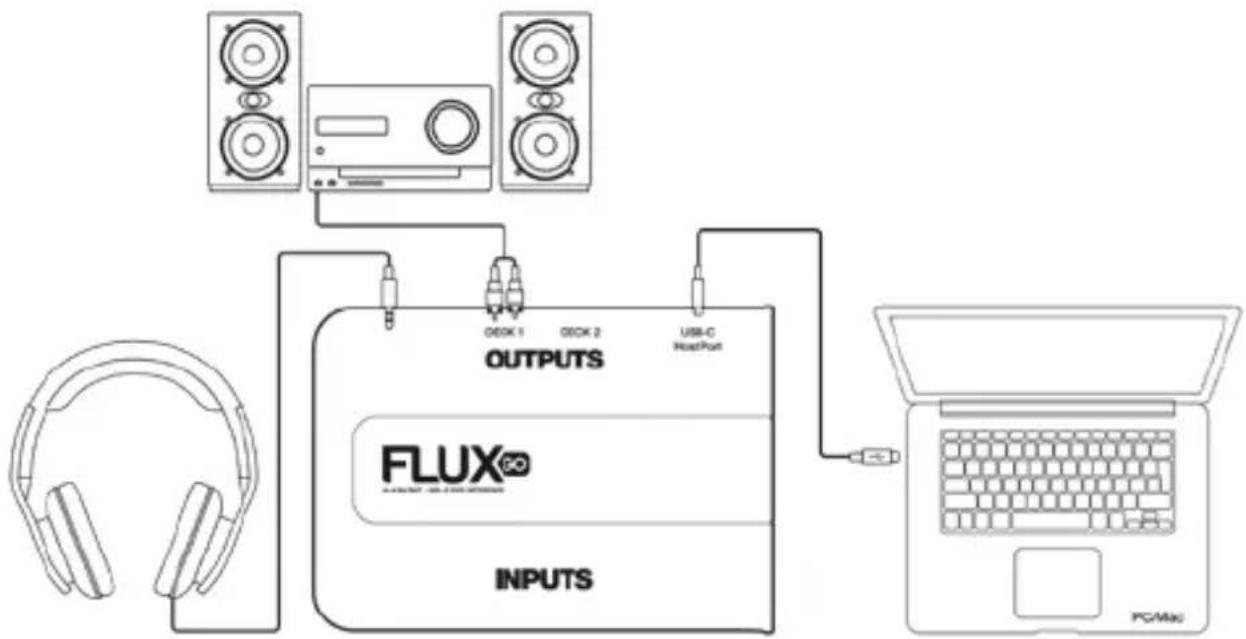

CONFIGURACIÓN DE ESCRITORIO

El deck 1 del Flux Go tiene una salida para auriculares de 3,5 mm (4) y un control de volumen (5), lo que lo convierte en una opción ideal para escritorio, ya sea como tarjeta de sonido o como preamplificador de auriculares.

Cuando lo conecte al ordenador, el Flux Go puede dirigir todo el audio del sistema (p. ej. la reproducción multimedia) a través del Canal/Deck 1. De esta manera, puede monitorizar el audio directamente desde el Flux Go tanto por la salida de auriculares (4) como por los altavoces conectados a las salidas RCA del deck 1:

Nota: La mayoría de los sistemas operativos seleccionan automáticamente cualquier tarjeta de sonido nueva que se conecte y dirigen la señal de audio a los canales 1+2 (que corresponden al deck 1 en la interfaz del Flux Go). Si no sale audio del ordenador, compruebe que el Flux Go esté seleccionado como tarjeta de sonido predeterminada en el sistema operativo.

SERATO DJ PRO Y SERATO DVS

El Flux Go incluye una licencia integrada de Serato DJ Pro y Serato DVS.

Descarga Serato DJ Pro desde aquí: https://serato.com/dj/pro/downloads

Consulte las especificaciones recomendadas en la página de descarga.

Una vez instalado Serato DJ Pro en tu ordenador, el software se activará automáticamente cuando conectes el Flux Go. Puede iniciar sesión con una cuenta Serato existente o crear una nueva. Si utiliza Windows, Serato DJ Pro le pedirá que instale el controlador ASIO necesario.

Haz clic en „Instalar“ para continuar. Si esto no funciona, también puedes descargar e instalar manualmente el controlador desde aquí:

FLUX ASIO driver (sólo Windows): www.reloop.com/reloop-flux-go

Si tienes problemas con el seguimiento de la aguja, consulta el siguiente artículo en el sitio web de Serato: https://support.serato.com/hc/en-us/articles/202552220-Diagnosing-the-Scope-Views

ACTUALIZACIÓN DEL FIRMWARE

Por favor, compruebe si hay actualizaciones de firmware disponibles en www.reloop.com/reloop-flux-go

INSTRUCCIONES DE ACTUALIZACIÓN PARA MACOS Y WINDOWS

Antes de proceder, por favor asegúrese de que ha instalado la última versión de Java Runtime Environment (JRE). Puede descargar e instalar Java desde el siguiente enlace: https://www.java.com/en/download/

Nota: Si utiliza Microsoft EDGE, es posible que no pueda descargar la aplicación Java (JRE). En ese caso, utilice otro navegador para la descarga.

DESPUÉS DE INSTALAR JAVA (JRE), REALICE LOS SIGUIENTES PASOS:

1. Por favor, asegúrese de que Serato DJ Pro o cualquier otra aplicación está cerrada antes de realizar la actualización.
2. Conecte el Flux Go a su ordenador a través de USB.
3. Inicie la aplicación ReloopFirmwareUpdateApp*, haga clic en „Open“ y seleccione el archivo de firmware „FLUX-GO_V***.bin“ del paquete de descarga. Verás la versión de firmware instalada actualmente y la nueva versión mostrada dentro del actualizador.
4. Haz clic en „Iniciar“ y espera a que se realice la actualización (tarda aproximadamente 3\~5 minutos).
5. Una vez finalizada, haga clic en „Cerrar“.

El firmware del dispositivo se ha actualizado correctamente y el Flux Go está listo para su uso. Nota: En caso de algún problema o si la actualización tarda más de 20 minutos, desconecte el dispositivo y repita las instrucciones anteriores.

*: Si recibe un mensaje de advertencia en macOS, proceda de la siguiente manera:

1. Entra en las preferencias del sistema haciendo clic en el icono de Apple y selecciona „Preferencias del sistema“.
2. Selecciona „Seguridad y privacidad“ y asegúrate de que la pestaña „General“ está seleccionada.
3. Haga clic en „Permitir“.

Ahora debería abrirse la aplicación de actualización. Si no es así, haga doble clic en la aplicación ReloopFirmwareUpdateApp.

DATOS TÉCNICOS

ALIMENTACIÓN / USB:

• Interfaz de audio USB con 24 bits / 44,1 kHz, 48 kHz, 96 kHz
• Cumple con la clase (class-compliant)
• USB 2.0 alta velocidad
• Alimentación: 5 V CC / 500 mA (USB-C)

AUDIO:

- Relación S/R (1 kHz nivel de entrada de referencia, con ponderación A / filtro paso-bajo de 20 kHz, entrada en cortocircuito sin señal):

• Entrada Line a +9 dBV, nominal 116 dB, limitado ≥ 113 dB,
• Entrada Phono a -23 dBV, nominal 97 dB, limitado ≥ 94 dB

- THD + N (1 kHz nivel de entrada de referencia, volumen de auriculares al mínimo, con ponderación A / filtro paso-bajo de 20 kHz):

• Entrada Line a 0 dBV, nominal ≥ 0,007 %, limitado ≥ 0,015 %,
• Entrada Phono a -32 dBV, nominal ≥ 0,015 %, limitado ≥ 0,03 %

- Ganancia máxima (Entrada 1 kHz / -50 dBV en modo Line, luego referencia en modo Phono):

• Ganancia interna Phono +32 dB, nominal ± 0,5 dB, limitado ± 1 dB
• Entrada máxima (nivel de entrada 1 kHz hasta nivel de salida con < 1 % THD, con ponderación A / filtro paso-bajo de 20 kHz):
• Entrada Line a +9 dBV, nominal +9 dBV, limitado +8 dBV,
• Entrada Phono a -23 dBV, nominal -23 dBV, limitado -24 dBV
• Salida máxima (nivel de entrada 1 kHz hasta nivel de salida con < 1 % THD, volumen de auriculares al máximo, con ponderación A / filtro paso-bajo de 20 kHz):
• Line 10 kΩ / +9 dBV, nominal +9 dBV, limitado +8 dBV,
• Auriculares 32 Ω / +3 dBV, nominal +3 dBV, limitado +2 dBV

GENERAL:

Dimensiones: 115 (ancho) × 82 (fondo) × 26 (alto) mm

Peso: 168 g

Incluye: 1 cable USB-C a USB-C, manual de instrucciones

SERVICIO Y ASISTENCIA

Si tiene preguntas o problemas técnicos, consulte nuestras preguntas frecuentes o solicite un ticket de asistencia: https://www.reloop.com/faqs/

Reservado el derecho para realizar modificaciones técnicas. Todas las imágenes son similares. No se asumirá la responsabilidad por errores de impresión.

Por la presente, “Global Distribution GmbH & Co. KG” declara que esta unidad es conforme con la Directiva 2011/65/EU, 2014/30/EU & 2014/35/EU. El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente: https://www.reloop.com/product-compliance

CAN ICES-003(B)/NMB-003(B)
