Produkttyp	Professioneller MIDI-Controller mit 4-Kanal-Soundkarte
Marke	Reloop
Modell	Terminal Mix 2
Stromversorgung	DC 6V / 1,5A über Netzteil (nicht im Lieferumfang)
Anschlussschnittstelle	USB
Kompatible Software	Serato DJ Intro, Traktor (mit offiziellem Mapping)
Anzahl virtueller Decks	4
Jog Wheels	2 Jog Wheels mit Scratch- und Pitch-Bend-Modi, einstellbare Empfindlichkeit
Pitch Fader	2 Regler mit Bereichen 8%, 16%, 50%
Effekte	3 konfigurierbare Effektslots, Tempo und Tap
Loops	Automatische und manuelle Loops, Start/Ende-Verschiebung
Hot Cues	4 Hot Cues pro Deck mit Löschfunktion
Samples	4 Sample-Bänke pro Deck
Crossfader	Ja, mit einstellbarer Kurve
Mikrofon	6,3 mm Klinkeneingang mit Equalizer und Routing (SW/MST)
Audioeingänge	1 Line/Phono-Eingang (Cinch) mit Schalter
Audioausgänge	Symmetrischer Master (6,3 mm Klinke) und unsymmetrisch (Cinch), Booth (Cinch)
Kopfhörerausgang	3,5 mm und 6,3 mm Klinke mit Equalizer und CUE/Master-Mischung
Equalizer	3 Bänder (High, Mid, Low) pro Deck
Filter	1 Filter pro Deck
Pflege und Reinigung	Leicht feuchtes Tuch, keine Lösungsmittel oder fettige Produkte
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, vor Reinigung trennen
Reparierbarkeit	Wartung durch Fachpersonal, Sicherungen gleichen Typs
Mindestanforderungen PC	Windows XP/Vista/7, Intel Pentium 4 2,4 GHz oder Core Duo, 2 GB RAM
Mindestanforderungen Mac	Mac OS X 10.5, Intel Core Duo, 2 GB RAM

Häufig gestellte Fragen - Terminal Mix 2 Reloop

Wie installiere ich den ASIO-Treiber des Reloop Terminal Mix 2 ?

Legen Sie die mitgelieferte Installations-CD ein, gehen Sie zum Ordner "Drivers" und starten Sie die entsprechende Datei. Unter Windows Vista/7 klicken Sie mit der rechten Maustaste und wählen Sie "Als Administrator ausführen". Folgen Sie den Anweisungen auf dem Bildschirm. Der Treiber ist erforderlich, um die integrierte Soundkarte zu nutzen.

Welche DJ-Software ist mit dem Terminal Mix 2 kompatibel ?

Der Controller wird mit Serato DJ Intro geliefert. Er unterstützt auch Traktor über offizielle Mappings, die im Reloop-Forum heruntergeladen werden können.

Wie stelle ich die Empfindlichkeit des Jog Wheels ein ?

Schalten Sie das Gerät aus, halten Sie die Tasten TRAX + BACK + CRATES gedrückt und schalten Sie es ein. Drehen Sie den MOVE-Encoder des betreffenden Decks, um die Empfindlichkeit anzupassen (10 Stufen). Drücken Sie TRAX, um zu speichern.

Wie verwende ich das Mikrofon ?

Schließen Sie ein Mikrofon an den 6,3-mm-Klinkeneingang auf der Vorderseite an. Stellen Sie Lautstärke und Equalizer ein. Mit dem Routing-Wähler können Sie das Signal direkt zum Master-Ausgang (MST) oder zur Software (SW) senden. Hinweis: Serato DJ Intro unterstützt kein Software-Routing.

Wie aktualisiere ich die Firmware ?

Laden Sie die neueste Version von www.reloopdj.com/forum herunter. Schalten Sie das Gerät aus, halten Sie TRAX + LOAD A + LOAD B gedrückt und schalten Sie es ein. Starten Sie das Update-Dienstprogramm von der CD oder dem Download, öffnen Sie die Firmware-Datei und klicken Sie auf Start.

Was tun, wenn der Ton verzerrt ist ?

Stellen Sie sicher, dass der ASIO-Treiber installiert und verwendet wird. Erhöhen Sie in den ASIO-Einstellungen (Reloop ASIO-Settings) den Wert des ASIO-Buffers, um Latenz und Verzerrungen zu reduzieren.

Wie erstelle ich einen automatischen Loop ?

Drehen Sie den LOOP LENGTH-Encoder, um die Loop-Dauer einzustellen. Drücken Sie darauf, um den automatischen Loop zu aktivieren, ohne Start- und Endpunkt manuell festlegen zu müssen.

Wie weise ich einen Hot Cue zu ?

Drücken Sie während der Wiedergabe eine Hot Cue-Taste (1 bis 4), um einen Marker an der aktuellen Position zu setzen. Die LED leuchtet auf. Zum Löschen halten Sie die Shift-Taste gedrückt und drücken Sie die entsprechende Hot-Cue-Taste.

Wie ändere ich die MIDI-Kanäle ?

Schalten Sie das Gerät aus. Halten Sie den TRAX-Encoder länger als 3 Sekunden gedrückt. Die Hot-Cue-Tasten zeigen den aktuellen Kanal an. Drücken Sie Taste 1 für Kanäle 1-4, Taste 2 für 5-8 usw. Lassen Sie TRAX los, um zu speichern.

Was sind die wesentlichen Sicherheitshinweise ?

Öffnen Sie niemals das Gehäuse, vermeiden Sie Kontakt mit Flüssigkeiten, trennen Sie das Gerät vor der Reinigung, verwenden Sie nur Sicherungen gleichen Typs und stellen Sie das Gerät auf eine stabile, nicht brennbare Oberfläche.

BEDIENUNGSANLEITUNG Terminal Mix 2 Reloop

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedlenung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Ermärkungen und Unterlagen sind beim Hersteller hinterlegt.

Instruction Manual

CAUTION!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie diese Gesamt nicht Wasser oder Flüssigkeiten aus! Öffnen Si nemals das Gehäuse!

WARNING!

Für weiteren Gebrauch aufbewahren!

ACHTUNG! Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung these Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dleses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 3

BESTIMMUNGSGEMÄSSE VERWENDUNG 3

WARTUNG. 4

1. AUFBAU 4
2. INBETRIEBNAHME.. 6
3. COMPUTER KONFIGURATION 6

3.1 ASIO-Treiber Installation 6
3.2 Serato DJ Intro Installation 7
3.2.1 Serato DJ Intro Installation / Windows 7
3.2.2 Serato DJ Intro Installation / Mac OSX .8
3.3. Traktor Unterstützung 8

1. BEDIENUNG 8

4.1 Software-Funktionstabelle 8
4.2. Routing-Funktionen 10
4.2.1.Mikrofon 10
4.2.2. Externe Sound-Quellen 10
4.2.3.Outputs 10

1. GERÄTEEINSTELLUNGEN UND -TESTS. 10

5.1 Firmware-Versions-Überprüfung 10
5.2 LED-Dimmer 10
5.3 Jog-Sensitivity 10
5.4 Firmware-Update/Windows.MACOSX 10
5.5 MIDI-Channel-Zuweisung 11

1. ANHANG 11
   6.1 Mindeste Systemanforderungen 11
   6.2 MIDI-Zuweisungstabelle 12
   6.3 Tipps zur Fehlerbehebung 13
   6.4 Technische Daten 14

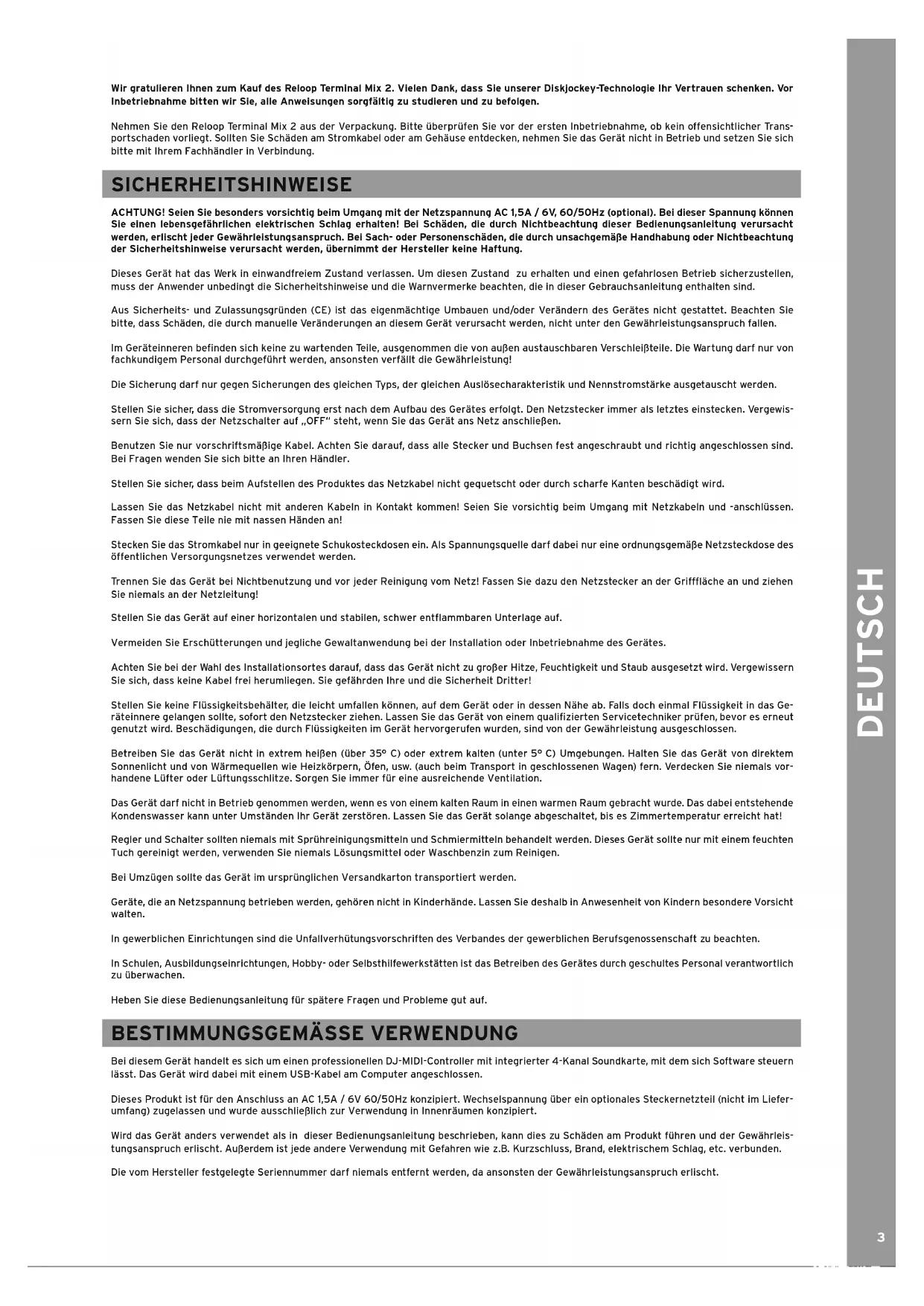

Wir gratulieren Ihnen zum Kauf des Reloop Terminal Mix 2. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfaitig zu studieren und zu befolgen.

Nehmen Sie den Reloop Terminal Mix 2 aus der Verpackung.itte uberprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollen Sie Schaden am Stromkabel oder am Gehause entdecken, nehemn Sie das Gerat nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhandler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung AC 1,5A / 6V, 60/50Hz (optional). Bei dieser Spannung können Sie einen lebensgeführlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedelenungsanleitung verursicht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitslinweise verursicht werden, übernimmt der Hersteller keine Haftung.

Dieses Gerat hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sichzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbaufen und/oder Verändern des Gerätes nicht gestattet. Beachten Sieotide, dass Schaden, die durch manuelle Veränderungen an thisem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.

Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleitete. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!

Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstände ausgetaucht werden.

Stellen Sie sich, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewis- sern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschlieben.

Benutzen Sie nur vorschrittsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sichitte an ihren Handler.

Stellen Sie sicher, dass beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschadigt wird.

Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommt! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Handen an!

Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsqellearfthere nere ordnungsgemaeNetzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Griffläche an undziehen Sie niemals an der Netzleitung!

Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes daraufuf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden ihre und die Sicherheit Dritter!

Stellen Sie keine Flüssigkeitshälter, die leicht umfallen konnen, auf dem Gerät oder in dessen Näre ab. Falls noch einmal Flüssigkeit in das Geräteinnere gelangen soll, sondern den Netzstecker siehen. Lassen Sie das Gerät von einem qualifizierten Servicetechnik prüfen, bevör es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

Betreiben Sie das Gerät nicht in extrem—heifen (über 35^ C) oder extrem kalten (unter 5^ C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlütze. Sorgen Sie immer für eine ausreichende Ventilation.

Das Gerat darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerat zerstoren. Lassen Sie das Gerat solange abgeschaltet, bis es Zimmertemperatur erreicht hat!

Regler und Schalter sollenn niemals mit Spruhreinigungsmittel und Schmiermitteln behandelt werden. Dieses Gerät solle nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.

Bei Umzügen sollen das Gerät im ursprünglichen Versandkarton transportiert werden.

Gerä, die an Netzspannung betrieben werden, gehoren nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.

In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfthilfewerkstätten ist das Betrieb des Gerätes durch geschultes Personal verantwortlich zu überwachen.

Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei thisem Gerat handelt es sich um einen professionellen DJ-MIDI-Controller mit integrierter 4-Kanal Soundkarte, mit dem sich Software steuern lasst. Das Gerat wird damit ein USB-Kabel am Computer angeschlossen.

Dieses Produkt ist für den Anschluss an AC 1,5A / 6V 60/50Hz konzipiert. Wechselspannung über ein optionales Steckernetzteil (nicht im Lieferung) zugelassen und wurde ausschließlich zur Verwendung in Innenaumen konzipiert.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außen dem Ist jeder andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrisches Schlag, etc. verbunden.

Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

Überprüfen Sie regelmäß die technische Sicherheit des Gerätes auf Beschändigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschließen, wie Dreh- und Schiebererglern.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdoseziehen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sightbare Beschädigungen aufweist, das Gerät nicht mehr Funktioniert, nach längerer Lagerung unter ungündigen Verhältnissen oder nach schweren Transportbeanspruchungen.

1.AUFBAU

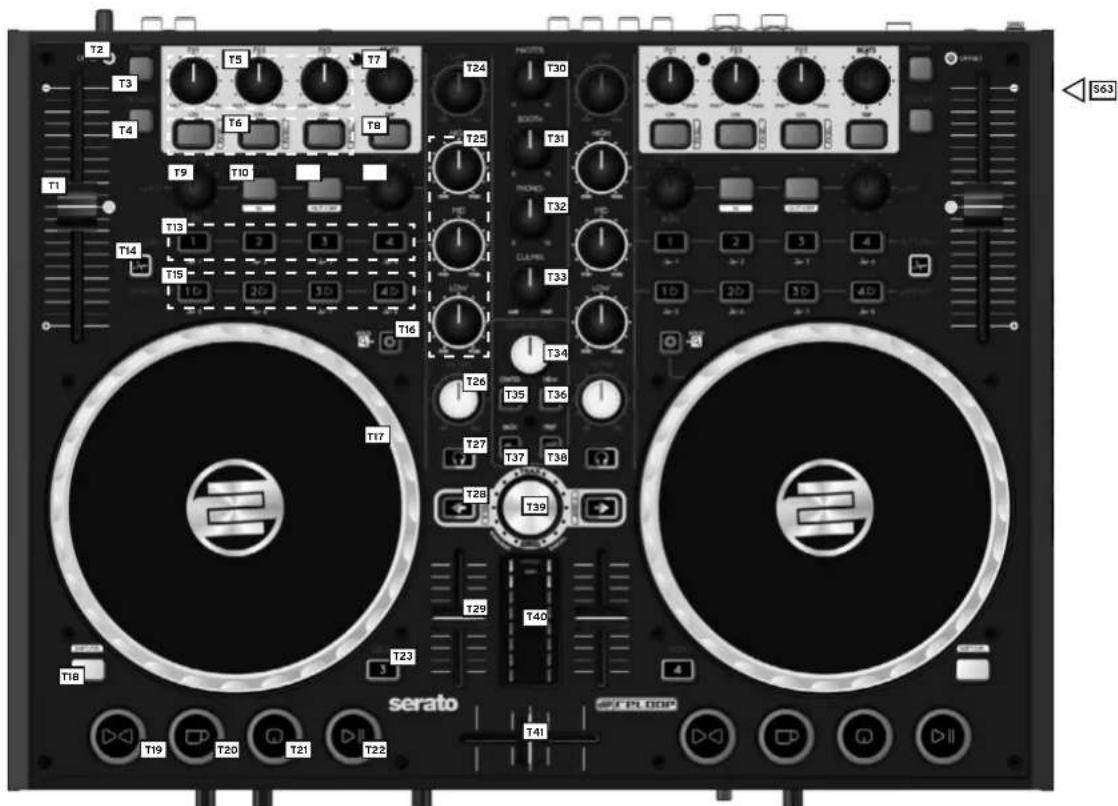

GERATEOBERSEITE

NUMMER	BEZEICHNUNG	SHIFT	BEZEICHNUNG
	T1 Pitchfader
	T2 Offset LED
	T3 Range
	T4 Keylock
	T5 Effekt-Parameter
	T6 FX On-Tasten Effektwechsel-Taste
	T7 FX Tempo
	T8 Tap-Taste
	T9 Loop-Länge
	T10 Loop-Anfang verschiben
	T11 Loop-Ende verschiben
	T12 Loop verschiben
	T13 Hot Cue-Tasten Hot-Cue Löschen
	T14 Slice-Taste
	T15 Sample-Bank
	T16 Jog Wheel Modi-Taste
	T17 Jog Wheel
	T18 Shift-Taste
	T19 Synchronisierungs-Taste
	T20 Cup-Taste
	T21 Cue-Taste

GERATEOBERSEITE

NUMMER	BEZEICHNUNG SHIFT	BEZEICHNUNG
	T22 Play/Pause-Taste
	T23 Deck-Ausbahl-Schalter
	T24 Gain-Regler
	T25 EQ-Regler
	T26 Filter-Regler
	T27 Monitor-CUE-Taste
	T28 Load-Taste Fader Start-Taste
	T29 Linefader
	T30 Master-Lautstärke
	T31 Booth-Lautstärke
	T32 Kopfhöherlautstärke
	T33 CUE-Mix-Überblendung
	T34 Sampler-Volume-Regeler
	T35 Crates-Taste
	T36 View-Taste
	T37 Back-Taste
	T38 Preparation-Taste
	T39 Track-Navigation
	T40 VU-Meter
	T41 Crossfader

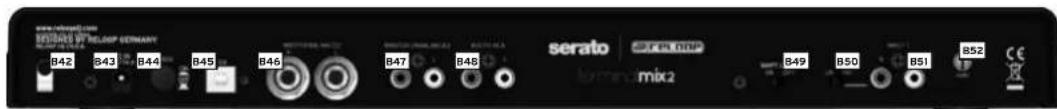

GERÄTERÜCKSEITE

NUMMER BEZEICHNUNG

B42 Netzkabel-Zugentlastung

B43 Netzteilanschluss (DC 6V/1,5A)

B44 Ein/Aus-Schalter

B45 USB-Anschluss

B46 6,3 mm Master Balanced-Ausgang

B47 Cinch Master Unbalanced-Ausgang

B48 Cinch Booth Unbalanced-Ausgang

B49 Shift-Lock Schalter

B50 Line/Phono Umschalter

B51 Cinch Input 1

B52 Erdungsschraube

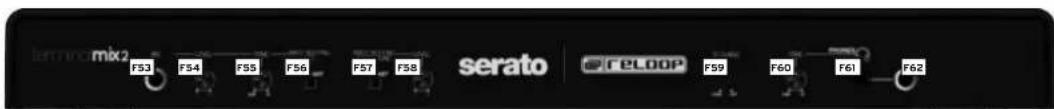

GERÄTEVORDERSEITE

NUMMER BEZEICHNUNG

F53 6,3 mm Klinke Mikrofonanschluss

F54 Mikrofonlautstärke

F55 Mikrofon Equalizer

F56 Mikrofon Routing-Schalter

F57 Input 1 Routing-Schalter

F58 Input 1 Lautstärke

F59 Crossfader-Curve

F60 Kopfhörer Equalizer

F61 3,5 mm Klinke Kopfhöreranschluss

F62 6,3 mm Klinke Kopfhöreranschluss

GERATESEITE

NUMMER	BEZECHNUNG
S63	Kensington Lock

2. INBETRIEBNAHME

Schalten Sie das Gerät zunachst über den Ein/Aus-Schalter -B44- auf der Rückseite aus. Verbinden sie anschließend das mitgelieferte USB-Kabel mit dem Anschluss -B45- auf der Rückseite des Gerätes und einer frei USB-Schnittstellene anihm Computer.

Damit das Gerat einwandfrei unter Windows Funktioniert, ist die Installation eines Treibers erforderlich. Unter Mac OSX ist die Installation eines Treibers nicht notwendig. Stellen Sie zudem sichere, dass sie alle anderen Programme vorher geschlossen haben.itte schenken sie den folgenden Punkten genaue Beachtung.

3.1 ASIO-Treiber Installation

Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Drivers" wahren Sie den mitgelieferten ASIO-Treiber und starten die Installation mit einem Doppelklick.

TIPP! Reloop stelt stets aktualisierte Treiber online zur Verfugung. Für mehr Informationenlesen Sieitte das Kapitel „Updates & Support".

HINWEIS!itte stennen Sie sicher, dass sie die Treiber-Insallion mit Administratrorrechten starten. Ansonsten kan die lnstallion mit einer Fehlermeldung scheltern.

Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführten" aus.

1. Vergewlssern Sie sich, dass Sie alle anderen Programme geschlossen haben und klichen Sie auf „Next >".

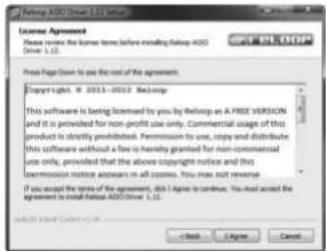

1. Lesen Sie sichitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem Sie auf,1Agree" klichen.

1. Wahlen Sie nun den Installationspfad aus, wo der Treiber installiert werden soll und klichen anschließend auf „Install".

1. Die Installation wird nun ausgeführrt. Nach Beenden der Installation klichen Sie auf „Finish". Ein Neustart ist nicht erforderlich.

3.2 Serato DJ Intro Installation

3.2.1 Serato DJ Intro Installation / Windows

Auf der beiliegenden Installations-CD finden Sie das Verzeichnis „Serato DJ Intro". Öffnen Sie diese und wahren Sie die für Ihr System passende Setup Datei aus. Starten Sie nun die Installation mit einem Doppelklick.

HINWEIS!itte stennen sie sicher,dass Sie die Installation mit Administratrorrechten ausfuhren.Ansonsten kan die Installation mit einer Fehlermeldung scheltern.

Verwenden Sie Windows Vista bzw. Windows 7, so führen Sie das Installations-Setup mit einem Rechtsklick und anschließender Auswahl „Als Administrator ausführren" aus.

1. Vergewistern Sie sich, dass Sie alle anderen Programme geschlossen haben und klichen Sie auf „Next >".

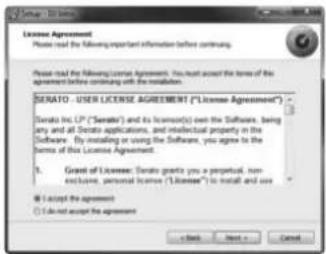

1. Lesen Sie sichitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem Sie I accept the agreement" auswahlen und anschliebend auf, Next klichen.

1. Wahlen Sie nun den Installationspfad aus, wo der Treiber installiert werden soll und klichen auf „Install".

1. Falls Sie kein Icon auf Ihr dem Desktop haben wollen, entfern den Sie einzach das Häkchen bei „Create a desktop icon" und klichen auf „Next >".

1. Klichen Sie nun auf „Install“, um die Installation zu starten.

1. Nach dem die Installation erfolgreich abgeschlossen ist, können Sie Serato DJ Intro nun starten, indem sie auf „Finish" klichen.

3.2.2 Serato DJ Intro Installation / Mac OSX

Auf der beiliegenden Installations-CD führen Sie das Verzeichnis „Serato DJ Intro". Öffnen Sie die deses und wahlen Sie die für Ihr System passende Setup Datei aus. Starten Sie nun die Installation mit einem Doppelklick.

1. Lesen Sie sichitte nun aufmerksam die Lizenzvereinbarung durch und stimmen dieser zu, indem sie auf „Agree" klichen.

1. Ziehen Sie nun die Datei „Serato DJ Intro" in ihren „Programme"-Ordner.
2. Sie konnen nun Serato DJ Intro über ihren „Programme“-Ordner starten.

3.3. Traktor Unterstützung

Reloop stell Traktor Mappings zur Verfugung (4-Deck, 2-Deck 2-Sample-Decks), die Sie in unserem Forum herunterladen konnen. Eine Anleitung, wie Sie die Mappings einbinden, finden Sie ebenfalls in unserem Forum. http://www.reloopdj.com/forum

4. BEDIENUNG

4.1 Software-Funktionstabelle

Nach dem der Reloop Terminal Mix 2 angeschlssen und richtig in der DJ-Software konfiguriert wurde, kann dieser nun bedient werden.

GERÄTEOBERSEITE
NO	BEZEICHNUNG SHIFT BEZEICHNUNG
T1	Pitch FaderHiermit wird der Pitch auf dem aktuellen Deck (siehe -T23-) eingestellt.
T2	Offset LEDWechseln Sie das Deck (siehe -T23-) und bewegen den Pitch Fader, so wird der Wert gespeichert. Die LED zeit ihren an, ob beim Zurückwechseln der Pitch Fader nicht auf seinem ursprünglichen Wert ist.
T3	RangeSie können zwischen folgenden Pitch Fader Ranges wahren: 8%, 16%, 50%
T4	Keylock(De-)aktiviert Keylock.
T5	Effekt-ParameterVerändert die Effekt-Parameter des ausgewählten Effektes im jeweiligen Slot.
T6	FX On-TasteAktiviert den gewährten Effekt im jeweiligen Slot.	Effektwechsel-TasteDurchrücken kann der Effekt im jeweiligen Slot gewechselt werden.
T7	FX-TempoVerändert die Effektgeschwindigkeit aller Effekte.
T8	Tap-TasteLegt das Tempo für die Effektsektion fest.
T9	Loop-LängeDrehen Sie den Encoder, variiert die Länge eines gesetzten Loops. Drücken des Encoders setzt einen automatischen Loop mit der eingestillten Loop-Länge, ohne dass der Loop-Endpunkt manuell bestimmt werden muss.
T10	Loop-Anfang verschibenSetzt einen Loop-In-Punkt. Falls ein Loop gesetzt ist, kann bei erneutem Drücken über das Jog Wheel der Loop-In-Punkt verschoben werden.
T11	Loop-Ende verschibenSetzt einen Loop-Out-Punkt. Bei erneutem Drücken kann über das Jog Wheel der Loop-Out-Punkt verschoben werden.
T12	Loop verschibenVerschieb't den Loop im Takt.
T13	Hot Cue-Tastendamit setzen sich die 4 Hot Cues eines Tracks ansteuern. Ist ein Hot Cue unbelegt (kein LED-Feedback), so wird durch Drucken einer Taste -T13- dieser der aktuellen Track-Positi-on zugewiesen.	Hot Cue löschenWird ein Hot Cue im Shift-Mode gedrückt, so wird der Hot Cue gelöscht.
T14	Slice-TasteReserviert für zukünftige Software Updates.
NO	BEZIECHNUNG SHIFT BEZEICHNUNG
T15	Sample-BankSpiel ein geladenes Sample ab. Erneutes Drücken lösst das Sample vom Anfang nochmal abspielen.	Sample-BankStöppt das Sample und springt zum Anfang bzw. Ein Doppelklicken, löscht das Sample aus dem jeweiligen Slot.
T16	Jog Wheel Modus-Taste(De-)aktiviert den Jog Wheel Scratch-Modus. Durch Halten der Taste kann mit dem Jog Wheel im Track gesucht werden. Bei deaktivierter LED, befindet sich das Jog Wheel im Pitchbend-Modus.
T17	Jog WheelHiermit lassen sich verschiedene Funktionen ansteuern.itte sehen Sie sich dazu die Jog Wheel Modi-Taste -T16- an.
T18	Shift-TasteDurch Drucken dieser Taste, erhalten alle Bedienelemente auf dem Gerät eine andere Zuweisung. Die derzeitige Zuweisung sie in der rechten Spalte dieser Tabelle.
T19	Synchronisierungs-TasteDas Tempo des aktuellen Decks wird dem Master-Deck angeglichen. Ein weiteres Drucken setzen die Beatphasen überinander.	Synchronisierungs-TasteDeaktiviert die Synchronisierung.
T20	CUP-TasteSpringt zum zuletzt gesetzten Cue-Punkt zurück und startet von thisem die Wiedergabe.
T21	Cue-TasteBefindet sich das Deck im Play-Mode, springt der Track zum zuletzt gesetzten Cue-Punkt zurück. Erneutes Drucken startet die Wiedergabe, solange die Taste gedrück gehalten wird. Ist das Deck pauspiert, wird ein neuer Cue-Punkt an der aktuellen Stelle gesetzt.
T22	Play/Pause-TasteStartet bzw. pauspiert die Wiedergabe des Tracks.
T23	Deck-AusbahlschalterMit dieser Taste werden die steuerbaren Decks angewählt.
T24	Gain-ReglerMit thisem Regler lösst sich der Eingangspegel des jeweiligen Kanals einstellen.
T25	EQ-ReglerMit thisem Regler lassen sich die Höhen/Mitten/Tiefen einstellen.
T26	Filter-ReglerReguliert den Kanal-Filter. Drehen Sie den Regler nach links, greift ein LowPass-Filter; drehen Sieihn nach rechts, greift der HiPass-Filter.
T27	CUE-MonitorMit dieser Taste lassst sich das ausgewählte Deck vorhoren.
T28	Load-TasteDurch Drucken dieser Taste wird der selektierte Track in das jeweilige Deck geladen. Drucken Sie diese Taste zweimal hintereinander, so wird das gegenüberliegende Deck kopiert und lauft an der exakt gleichen Stelle weiter.	Fader Start-TasteDurch Aktivieren wird der Track durch Hochziehen des Linefaders -T29- gestartet. Wird der Linefader wieder nach unten geschoben, springt der Track zurück zum Cue-Punkt.
T29	LinefaderMit dem Linefader wird die Kanallautstärke reguilliert.
T30	Master-LaustärkeMit thisem Regler wird die Master-Ausgangslaustärke eingestellt. Dicer Regler Ist analog und sendet kein MIDI-Signal.
T31	Booth-LaustärkeMit thisem Regler wird die Booth-Ausgangslaustärke eingestellt. Dicer Regler Ist analog und sendet kein MIDI-Signal.
T32	Kopfhörer-LaustärkeMit thisem Regler wird die Lautstärke des Kopfhörers eingestellt. Dicer Regler Ist analog und sendet kein MIDI-Signal.
T33	CUE-Mix-ÜberblendungMit dem Cue-Mix-Regler kann ein Vorabmixm Kopfhörer simuliert werden. Dabel wird in der rechten Stellung das Mastersignal und in der linken Stellung das CUE-Signal gehört.
T34	Sampler-LaustärkeKontrailiert die Lautstärke der Samples.
T35	Crates-TasteSpringt zureck zur Crates-Ansicht.	Crates-TasteWechselt zwischen der Effekt-/ Sampler Ansicht.
T36	View-TasteWechselt zwischen den Ansichten FILES und PREPARE.	View-TasteBlendet die FILES und PREPARE Ansicht aus.
T37	Back-TasteFalls Sie die File Ansicht aktiviert haben, so gelangen Sie immer eine Ebene zurück. Soltte diese geschlossen sein, gelangen Sie direkt zur Crates-Ansicht zurück.
T38	Preparation-TasteLädt den selektierten Track in die Preparation-Liste.
T39	Track-NavigationBehind man sich in der Ordner-Navigation oder Playlist-Ansicht, so{lasset sich durch Drehren durch diese browsers. Durch Drucken gelagen Sie eine Ebene weiter.
T40	VU-MeterDas VU-Meter zeit den Ausgangspiegel am Master-Out an.
T41	CrossfaderMit thisem Regler wird zwischen den Decks übergebrendet. Siehe hierzu auch -F59-.

4.2. Routing-Funktionen

Der Terminal Mix 2 verfugt über verschiedene Routing-Möglichkeiten, um vorhandenes Euqlipment einbinden zu konnen.

4.2.1.Mikrofon

Auf der Gerätevorderseite kann ein Mikrofon über einen 6,3 mm Klinkenstecker eingebunden werden -F53-. Neben einem Volume-Regler -F54- ist ein Routing-Schalter -F56- enthalten, der folgende Routing-Optionen für das Mikrofon steuert:

SW = Das Mikrofonsignal wird in die Software geroutet.

MST = Das Mikrofonsignal wird direkt zum Master-Out des Gerätes gerouted.

HINWEIS! In Serato DJ Intro ist es nicht möglich, das Mirkofonsignal in die Software zu routen.

Desweiteren haben Sie die Möglichkeit, über den eingebauten Equalizer -F55- das Mikrofonsignal zu manipulieren.

4.2.2. Externe Sound-Quellen

Sie haben die Mogglichkeit an der Rucksite des Terminal Mix 2 eine externe Sound-Quelle per Cinch-Kabel -B51-anzuschlieben und diese in den Controller einzufugen. Sie haben auch hier die Option, das Signal direkt auf den Master-Ausgang zu legen, oder das Signal in eine Software zu routen.

Um das Signal direkt auf den Master-Ausgang zu legen, schalten Sieitte an der Geratevorderseite den Input-Router-Schalter-F57-auf MST. Sie konnen nun den Eingangspegel uber den Volume-Regler-F58- steuern. Zusatzlich haben sie die Mochigkeit, neber einer Line-In-Quelle einen Plattenspieler anzuschlieben. Schalten sie dazu itte an der Geraterückeite den Line/Phono-Umschalter-B50-auf

Möchten Sie das Signal in eine Software routen, so stellen Sie den Input-Routing-Schalter -F57- auf „SW".

HINWEIS! In Serato DJ Intro ist es nicht möglich, das Signal der externen Quelle in die Software zu routen.

4.2.3. Outputs

Der Terminal Mix 2 verfügt auf der Rückseite über drei Stereo-Ausgangskanäe.

Master 1-B47- als Cinch-Ausgang sowie Master 2-B46- als symmetrischer 6,3 mm Klinken-Ausgang werden über den Master-Lautstärke-Encoder -T30- geregelt. Der Booth-Ausgang -B48- als Cinch-Ausgang wird über den Booth-Regler -T31- geregelt.

5. GERÄTEEINSTELLUNGEN UND -TESTS

Direkt am Terminal Mix 2 konnen ganz ohne Zuhlfenahme des Computers eine Einstellungen und Tests vorgenommen werden. Im Folgenden wird auf eine Punkte genauer eingegangen.

5.1 Firmware-Versions-Überprüfung

Um die aktuelle Firmware-Version des Terminal Mix 2 auszulesen, gehen Sie wie folgt vor:

1. Stellen Sie sicher, dass der Terminal Mix 2 ausgeschaltet ist (siehe Stellung Ein/Aus-Schalter-B44-).
2. Halten Sie TRAX + CRATES + VIEW gedrückt und schalten Sie das Gerät ein.

Es werden Ihnen nun verschiedene LED-Stati auf dem Gerät angezeigt, die in drei Bereiche zusammengeführst werden (X.YZ).

X-BEREICH Y-BREICH Z-BEREICH

Addieren Sie alle aufleuchtenden LEDs, die im linken Hot Cue -T13-, dem Sample Bereich -T15- & dem Jog Wheel Mode Button -T16-leuchten. Solithe Dort nichts angezeigt werden, so entspricht dies dem Wert 0.

Addieren Sie alle aufleuchtenden LEDs, die im rechten Hot Cue -T13-, dem Sample Bereich -T15- & dem Jog Wheel Mode Button -T16-leuchten. Sollte Dort nichts angezeigt werden, so entspricht dies dem Wert O.

Addieren Sie alle aufleuchtenden LEDs, die in der Transport-Sektion -T19--T23- aufleuchten. Solfte dont nichts angezeigt werden, so wiederholen Sieitte die Schritte 1 & 2.

Beispiel: Im X-Bereich leuchten keine LEDs, im Y-Bereich leuchtet 1 LED und im Z-Bereich leuchten 3 LEDs, so entspricht dies der Firmware-Version 0.13. Durch erneutes Drucken des TRAX-Encoders -T39- führt das Gerät einen Neustart durch.

5.2 LED-Dimmer

Sie konnen die LED-Intensität aller LEDs regulieren. Gleichzeitig konnen Sie alle LEDs auf ihre Funktionalität prüfen.

1. Stellen Sie sicher, dass der Terminal Mix 2 ausgescheltet ist (siehe Stellung Ein/Aus-Schalter -B44-).
2. Halten Sie TRAX + BACK + PREP gedrückt und schalten Sie das Gerät ein.

Durch Drehn des TRAX-Encoders -T39- regulieren Sie nun die LED-Intensitat. Durch erneutes Drucken wird der Wert gespeichert und das Gerät führt einen Neustart durch.

5.3 Jog-Sensitivity

Der Terminal Mix 2 bietet die Möglichkeit die Jog Wheel-Sensitivität zu ändern.

1. Stellen Sie sicher, dass der Terminal Mix 2 ausgeschelt ist (siehe Stellung Ein/Aus-Schalter-B44-).
2. Halten Sie TRAX + BACK + CRATES gedrückt und schalten Sie das Gerät ein.
3. Drehen Sie an dem MOVE-Encoder -T12- von Deck A, um den gewünschten Wert auf dem Jog Wheel A einzustellen.
4. Drehen Sie an dem MOVE-Encoder -T12- von Deck B, um den gewünschten Wert auf dem Jog Wheel B einzustellen.

Sie haben insgesamt 10 Einstellungsmöglichkeiten, die durch LED-Stati im Hot Cue + Sample-Bereich angezeigt werden. Durch erneutes Drucken des Trax-Encoders wird der Wert gespeichert und das Gerät führt einen Neustart durch.

5.4 Firmware-Update/Windows, MAC OSX

Fur den Terminal Mix 2 besteht die Mogglichkeit, dass dessen Firmware aktualisiert werden kann. Somit konnen nachtraglich Änderungen vorgenommen werden, aber auch neue Features hinzugefugt werden. Die aktuellste Firmware finden Sie unter: www.reloopdj.com/forum

Durchfuhren eines Firmware-Updates

1. Stellen Sie sicher, dass der Terminal Mix 2 ausgeschaltet Ist (siehe Stellung Ein/Aus-Schalter -B44-) und Sie alle Programme geschlossen haben.
2. Halten Sie TRAX + LOAD A + LOAD B (-T28-) gedrückt und schalten Sie das Gerät ein. Das Gerät befindet sich nun im Firmware-Update-Modus.
3. Legen Sie die mitgelieferte Installations-CD in Ihr Laufwerk. Im Ordner „Firmware" wahren Sie das mitgelieferte UsbUpgDataApp_v..jar Tool und starten das Programm mit einem Doppelklick.
4. Öffnen Sie nun die für Ihr Gerät passende Firmware-Datei, indem Sie auf „Open File" klichen.
5. Fuhren Sie nun das Firmware-Update durch, indem Sie auf die Schaltfläche „Start" klichen.

Die neue Firmware wird nun übertragen; dies kann mehrere Minuten in Anspruch behmen. Das Gerät zeigt Ihnen nun auf den Hot Cue-Tasten den aktuellen Status des Updates an. Nach einem erfolgreichen Update führt das Gerät einen Neustart durch.

5.5 MIDI-Channel-Zuweisung

ACHTUNG! Standardmäßig ist der Terminal Mix 2 auf die MIDI-Kanäle 1-4 konfiguriert. Deck A ist dabel auf dem 1., Deck B auf dem 2., Deck C auf dem 3. und Deck D auf dem 4. Kanal. Die offiziellen Mappings seitens Reloop sind auf die standardmäßige Konfiguration ausgelegt. Eine Veränderung Ist damit Im Normalfall nicht notwendlig.

Sollten Sie dennoch vorhaben, die Decks auf die MIDI-Kanal-Kombinationen 5-8, 9-12 oder 13-16 legen zu wollen, gehen Sie wie folgt vor:

1. Stellen Sie safer, dass der Terminal Mix 2 eingeschaltet ist (siehe Stellung Ein/Aus-Schalter - B44-).
2. Drucken Sie den TRAX-Encoder -T39- für mehr als drei Sekunden und halten diesen gedruckt.
3. Im linken Hot Cue-Bereich -T13- wird Ihnen nun der aktuelle MIDI-Kanal angezeigt. Für die gewünschte Änderung schauen Sieitte in die unter Tabelle und drücken die entsprechende Hot Cue-Taste.

MIDI-KANAL-KOMBINATION HOT CUE-TASTE

1. Für eine Übernahme der Änderung latenten Sie den TRAX-Encoder -T39- los. Die Einstellung wurde nun gespeichert.

6. ANHANG

6.1 Mindeste Systemanforderungen

PC	MAC
Windows® XP (aktuellistes Service Pack, 32-Bit), Windows Vista®/Windows® 7 (aktuellistes Service Pack, 32/64-Bit) Intel® Pentium 4® 2.4 GHz oder Intel® Core™ Duo 2 GB RAM	Mac OS® X ab 10.5 Intel® Core™ Duo 2 GB RAM

NO. ITE	MS TYPE DECK A DECK B DECK	C DECK D SW	NOTE VR	C SW NOTE	E VR CC L	ED NOTE	LED NOTE
								HEX	HEX	HEX	HEX			HEX		HEX
1	RANGE	SW/LED	CH 1	CH 2	CH 3	CH 4	1	1	-	-	71	47	-	-	1	1	71	47
2	KEY LOCK	SW/LED	CH 1	CH 2	CH 3	CH 4	2	2	-	-	72	48	-	-	2	2	72	48
3	FX1	VR	CH 1	CH 2	CH 1	CH 2	-	-	3	3	-	-	73	49	-	-	-	-
4	FX2	VR	CH 1	CH 2	CH 1	CH 2	-	-	4	4	-	-	74	4A	-	-	-	-
5	FX3	VR	CH 1	CH 2	CH 1	CH 2	-	-	5	5	-	-	75	4B	-	-	-	-
6	BEATS	SW/ENC	CH 1	CH 2	CH 1	CH 2	6	6	6	6	76	4C	76	4C	-	-	-	-
7	FX_SEL1	SW/LED	CH 1	CH 2	CH 1	CH 2	7	7	-	-	77	4D	-	-	7	7	77	4D
8	FX_SEL2	SW/LED	CH 1	CH 2	CH 1	CH 2	8	8	-	-	78	4E	-	-	8	8	78	4E
9	FX_SEL3	SW/LED	CH 1	CH 2	CH 1	CH 2	9	9	-	-	79	4F	-	-	9	9	79	4F
10	TAP	SW/LED	CH 1	CH 2	CH 1	CH 2	10	A	-	-	80	50	-	-	10	A	80	50
11	LOOP LENGTH	SW/ENC	CH 1	CH 2	CH 3	CH 4	11	B	11	B	81	51	81	51	-	-	-	-
12	LOOP IN	SW/LED	CH 1	CH 2	CH 3	CH 4	12	C	-	-	82	52	-	-	12	C	82	52
13	LOOP OUT	SW/LED	CH 1	CH 2	CH 3	CH 4	13	D	-	-	83	53	-	-	13	D	83	53
14	LOOP MOVE	SW/ENC	CH 1	CH 2	CH 3	CH 4	14	E	14	E	84	54	84	54	-	-	-	-
15	DELETE	SW/LED	CH 1	CH 2	CH 3	CH 4	15	F	-	-	85	55	-	-	-	-	-	-
16	HOT CUE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	16	10	-	-	86	56	-	-	16	10	86	56
17	HOT CUE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	17	11	-	-	87	57	-	-	17	11	87	57
18	HOT CUE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	18	12	-	-	88	58	-	-	18	12	88	58
19	HOT CUE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	19	13	-	-	89	59	-	-	19	13	89	59
20	SAMPLE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	20	14	-	-	90	5A	-	-	20	14	90	5A
21	SAMPLE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	21	15	-	-	91	5B	-	-	21	15	91	5B
22	SAMPLE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	22	16	-	-	92	5C	-	-	22	16	92	5C
23	SAMPLE(DELETE OFF)	SW/LED	CH 1	CH 2	CH 3	CH 4	23	17	-	-	93	5D	-	-	23	17	93	5D
24	HOT CUE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	24	18	-	-	94	5E	-	-	24	18	94	5E
25	HOT CUE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	25	19	-	-	95	5F	-	-	25	19	95	5F
26	HOT CUE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	26	1A	-	-	96	60	-	-	26	1A	96	60
27	HOT CUE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	27	1B	-	-	97	61	-	-	27	1B	97	61
28	SAMPLE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	28	1C	-	-	98	62	-	-	28	1C	98	62
29	SAMPLE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	29	1D	-	-	99	63	-	-	29	1D	99	63
30	SAMPLE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	30	1E	-	-	100	64	-	-	30	1E	100	64
31	SAMPLE(DELETE ON)	SW/LED	CH 1	CH 2	CH 3	CH 4	31	1F	-	-	101	65	-	-	31	1F	101	65
32	HOLD	SW/LED	CH 1	CH 2	CH 3	CH 4	32	20	-	-	102	66	-	-	-	-	-	-
33	SHIFT	SW/LED	CH 1	CH 2	CH 1	CH 2	33	21	-	-	-	-	-	-	-	-	-	-
34	SYNC	SW/LED	CH 1	CH 2	CH 1	CH 2	34	22	-	-	104	68	-	-	34	22	104	68
35	CUP	SW/LED	CH 1	CH 2	CH 3	CH 4	35	23	-	-	105	69	-	-	35	23	105	69
36	CUE	SW/LED	CH 1	CH 2	CH 3	CH 4	36	24	-	-	106	6A	-	-	36	24	106	6A
37	PLAY/PAUSE	SW/LED	CH 1	CH 2	CH 3	CH 4	37	25	-	-	107	6B	-	-	37	25	107	6B
38	DECK	SW/LED	CH 1	CH 2	CH 3	CH 4	38	26	-	-	-	-	-	-	-	-	-	-
39	JOG WHEEL(HOLD ON)	SW/ENC	CH 1	CH 2	CH 3	CH 4	39	27	39	27	109	6D	-	-	-	-	-	-
40	JOG WHEEL(HOLD ON)	SW/ENC	CH 1	CH 2	CH 3	CH 4	40	28	40	28	110	6E	-	-	-	-	-	-
41	JOG WHEEL(HOLD)	SW/ENC	CH 1	CH 2	CH 3	CH 4	41	29	41	29	111	6F	-	-	-	-	-	-
42	PITCH BEND(middle)	VR	CH 1	CH 2	CH 3	CH 4	42	2A	-	-	-	-	En,0xII(LSB),Oxmm(MSB)
43	GAIN	VR	CH 1	CH 2	CH 3	CH 4	-	-	43	2B	-	-	113	71	-	-	-
44	HIGH(minimum)	VR	CH 1	CH 2	CH 3	CH 4	44	2C	44	2C	114	72	114	72	-	-	-	-
45	MID(minimum)	VR	CH 1	CH 2	CH 3	CH 4	45	2D	45	2D	115	73	115	73	-	-	-	-
46	LOW(minimum)	VR	CH 1	CH 2	CH 3	CH 4	46	2E	46	2E	116	74	116	74	-	-	-	-
47	FILTER(middle)	VR	CH 1	CH 2	CH 3	CH 4	47	2F	47	2F	117	75	117	75	-	-	-	-
48	CH CUE	SW/LED	CH 1	CH 2	CH 3	CH 4	48	30	-	-	118	76	-	-	48	30	118	76
49	CH FADER	VR	CH 1	CH 2	CH 3	CH 4	-	-	49	31	-	-	119	77	-	-	-	-
50	FADER START	SW/LED	CH 1	CH 2	CH 3	CH 4	50	32	-	-	120	78	-	-	50	32	120	78
51	CUE MIX	VR	CH 1	CH 1	CH 1	CH 1	-	-	51	33	-	-	-	-	-	-	-	-
52	SAMPLE VOL	VR	CH 1	CH 1	CH 1	CH 1	-	-	52	34	-	-	-	-	-	-	-	-
53	CREATES	SW/LED	CH 1	CH 1	CH 1	CH 1	53	35	-	-	-	-	-	-	53	35	-	-
54	VIEW	SW/LED	CH 1	CH 1	CH 1	CH 1	54	36	-	-	-	-	-	-	54	36	-	-
55	BACK	SW/LED	CH 1	CH 1	CH 1	CH 1	55	37	-	-	-	-	-	-	55	37	-	-
56	PREP	SW/LED	CH 1	CH 1	CH 1	CH 1	56	38	-	-	-	-	-	-	56	38	-	-
57	TRAX	SW/ENC	CH 1	CH 1	CH 1	CH 1	57	39	57	39	-	-	-	-	-	-	-	-
58	CROSS FADER	VR	CH 1	CH 1	CH 1	CH 1	-	-	58	3A	-	-	-	-	-	-	-	-
59	CF A A	SW/LED	CH 1	CH 1	CH 1	CH 1	59	3B	-	-	-	-	-	-	-	-	-	-
60	CF A THRU	SW/LED	CH 1	CH 1	CH 1	CH 1	60	3C	-	-	-	-	-	-	-	-	-	-
61	CF A B	SW/LED	CH 1	CH 1	CH 1	CH 1	61	3D	-	-	-	-	-	-	-	-	-	-
62	CF B A	SW/LED	CH 1	CH 1	CH 1	CH 1	62	3E	-	-	-	-	-	-	-	-	-	-
63	CF B THRU	SW/LED/CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1 CH 1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1 CH 1 CH 1 CH 1CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 2 CH 2 CH 2 CH 2 CH 2 CH 2 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1 CH1 CH 1 CH 1 CH 1 CH 1 CH 1 CH 1CH 1 CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH 1CH

6.3 Tipps zur Fehlerbehebung

Sollten Probleme bei der Benutzung von Terminal Mix 2 auftreten, so ist dies ihre ersten Anlaufstelle, um diese zu beheben:

SYMPTOME MÖGliche URSACHEN KORREKTURMAßNAHMITEN
Das Gerät besteht keinen Strom, wenn man es mit dem Ein/Aus-Schalter -B44- einschaltet.	USB-Kabel nicht richtig verbunden. Überprüfen	Sie, ob das USB-Kabel richtig mit einem USB-Port Ihrches Computers und mit dem Terminal Mix 2 USB-Port -B45- verbunden ist.
Die LEDs des Controllers leuchten nur schwach auf und das Gerät reagiert nicht.	Die Spanningsversorgung ist zu gering. Schlieben Sie ihren Computer an eine gesicherte Stromversorgung an. Sie können zusätzlich ein externes Netzteil (1,5A,6V) anschließen.
Es küssen in der DJ-Software nicht alle Ausgänge des integrierten Audio Interfaces ausgewählten werden.	Der ASIO-Treiber ist nicht richtig installiert. Bitte installieren Sie den ASIO-Treiber erneut. Lesen Sie dazuitte den Abschnitt „ASIO Treiber-Installation" des Kapitels „Computer-Konfiguration".
Der Sound des Audio Interfaces ist verzerrt.	- Der ASIO-Treiber wird nicht verwendet. - Die „Performance"-Einstellungen entsprechen nicht der Computer-Leistung.	-itte stellen Sie Sicher, dass der ASIO-Treiber ins-talliert Ist und auch verwendet wird.ittelesen Sie dazu den Abschnitt „ASIO-Treiber-Installation" des Kapitels „Computer-Konfiguration". - Ebenfalls kann es sein, dass im Einstellungsdialog des ASIO-Treibers die verfügbarbene Computer-Leistung neu konfiguriert werden muss. Offnen Sie dazu die Reloop ASIO-Settings und erhöhen Sie den „ASIO Buffer".
Es gibt ein Problem, das hier nicht aufgeführrt ist.	Diverse Ursachen. Besuchen Sie die Internetseite www.reloopdj.com/ forum, um Support zu ihren Reloop-Produkten zu erhalten.

6.4 TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Technische Änderungen vorbehalten.

Alle Abbildungenähnlich.

Keine Haftung fur Druckfehler.

CAUTION!
