MANUAL DE USUARIO DW0802 DEWALT

• Información de láser
• Seguridad de usuario
• Seguridad de batería
• Instalación de Baterías AA nuevas
• Uso de la herramienta
• Mantenimiento
• Solución de problemas
• Servicio y Reparaciones
• Especificaciones

Información de láser

El láser para azulejos DIY DW0802 es una herramienta láser Clase 2 que se usa para mostrar 2 líneas láser a 90° para ayudarlo a colocar azulejos y otros materiales en patrones rectos y en ángulo recto. Puede sujetar la herramienta en una superficie horizontal o vertical utilizando sus pasadores. Use sus 3 burbujas de nivel en 0°, 45°, y 90° en aplicaciones verticales para crear líneas niveladas en las paredes.

Declaración de conformidad del proveedor 47 CFR § 2.1077 Información de cumplimiento

Identificador único: DW0802

Parte Responsable – Información de contacto en EUA

DEWALT

701 East Joppa Road

Este equipo ha sido probado y cumple con los límites para dispositivos digitales de clase B, de conformidad con la parte 15 de las Reglas FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias nocivas en instalaciones residenciales. Este equipo genera, usa e irradia energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones, puede causar interferencia perjudicial para las

radiocomunicaciones. No obstante, no existe ninguna garantía de que no se producirá interferencia en una instalación determinada. Si este equipo causa interferencias perjudiciales para la recepción de radio o televisión, que puede determinarse al encender y apagar el equipo, el usuario puede tratar de corregir la interferencia tomando una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo en un tomacorriente de otro circuito diferente (no el circuito al que está conectado el receptor).
• Consulte al distribuidor o a un técnico experto en radio/TV para solicitar su ayuda.

LEA TODAS LAS INSTRUCCIONES

Seguridad del usuario

Guías de Seguridad

Las siguientes definiciones describen el nivel de severidad para cada palabra de señal. Por favor lea el manual y ponga atención a estos símbolos.

PELIGRO: Indica una situación inminentemente peligrosa que, si no se evita, resultará en la muerte o lesiones serias.

ADVERTENCIA: Indica una situación potencialmente peligrosa que, si no se evita, podría resultar en la muerte o lesiones serias.

PRECAUCIÓN: Indica una situación potencialmente peligrosa que, si no se evita, puede resultar en lesiones menores o moderadas.

AVISO: Indica una práctica no relacionada con lesiones personales que, si no se evita, puede resultar en daño a la propiedad.

Si tiene cualquier pregunta o comentarios sobre esta o cualquier herramienta DEWALT®, visite www.DEWALT.com.

ADVERTENCIA:

Lea y entienda todas las instrucciones. La falla en seguir las advertencias e instrucciones en este manual puede resultar en descarga eléctrica, incendio, y/o lesiones personales serias.

CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA:

Exposición a Radiación Láser. No desensamble o modifique la herramienta. No hay partes a las que se pueda dar servicio en el interior. Podría resultar en lesiones serias a los ojos.

ADVERTENCIA:

Radiación Peligrosa. El uso de controles o ajustes, o la realización de procedimientos, diferentes a los especificados en el presente pueden resultar en exposición a radiación peligrosa.

La etiqueta en su herramienta puede incluir los siguientes símbolos.

Símbolo Significado
V Voltios
mW Miliwatts
	Advertencia de Láser
nm Longitud de	onda ennanómetros
2 Láser Clase 2

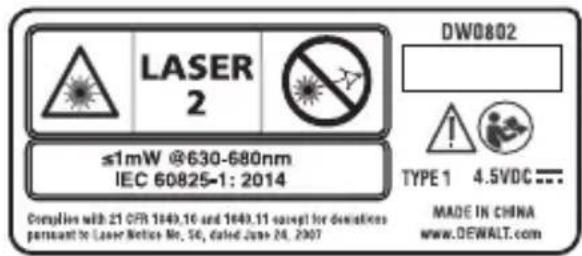

Etiquetas de advertencia

Para su conveniencia y seguridad, las siguientes etiquetas se encuentran en su herramienta.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

ADVERTENCIA: RADIACIÓN LÁSER. NO MIRE FIJAMENTE EL RAYO. Producto Láser Clase 2.

• No opere la herramienta en atmósferas explosivas, tal como en la presencia de líquidos, gases o polvo inflamables. Las herramientas eléctricas crean chispas que pueden encender el polvo o vapores.
• Guarde una herramienta que no esté en uso fuera del alcance de los niños y otras personas sin capacitación. Los láseres son peligrosos en las manos de usuarios sin capacitación.
• El servicio de la herramienta se DEBE realizar por personal de reparación calificado. El servicio o mantenimiento por personal no calificado puede resultar en lesiones. Para localizar a su centro de servicio EWALT más cercano, visite www.DEWALT.com.
• No use herramientas ópticas tales como un telescopio o tránsito para ver el rayo láser. Podría resultar en lesiones serias a los ojos.

• No coloque la herramienta en una posición que pueda causar que alguien observe intencional o inadvertamente el rayo láser. Podría resultar en lesiones serias a los ojos.

• No coloque la herramienta cerca de una superficie reflejante que pueda reflejar el rayo láser a los ojos de alguien. Podría resultar en lesiones serias a los ojos.

• Apague la herramienta cuando no esté en uso. Dejar la herramienta encendida incrementa el riesgo de ver al rayo láser.
• No modifique la herramienta en ninguna manera. Modificar la herramienta puede resultar en exposición peligrosa a la radiación de láser.
• No opere la herramienta alrededor de niños ni permita que niños operen la herramienta. Puede resultar en lesiones serias a los ojos.
• No retire o elimine las etiquetas de advertencia. Si se retiran las etiquetas, el usuario u otros pueden exponerse inadvertamente a la radiación.
• Coloque la herramienta firmemente sobre una superficie nivelada. Si la herramienta cae, podría resultar en daño a la herramienta o lesiones serias.

Seguridad Personal

- Permanezca alerta, observe lo que está haciendo, y use el sentido común cuando opere la herramienta. No use la herramienta cuando esté cansado o bajo la influencia de drogas, alcohol, o medicamentos.

Un momento de falta de atención mientras opera la herramienta puede resultar en lesiones personales serias.

- Use equipo de protección personal. Siempre use protección para los ojos. Dependiendo de las condiciones de trabajo, usar equipo de protección tal como una máscara de polvo, zapatos de seguridad anti-deslizantes, casco, y protección auditiva reducirá las lesiones personales.

Uso y Cuidado de la Herramienta

• No use la herramienta si el botón de encendido no apaga la herramienta. Cualquier herramienta que no se pueda controlar con el botón de encendido es peligrosa y se debe reparar.
• Siga las instrucciones en la sección de Mantenimiento de este manual. El uso de partes no autorizadas o la falla en seguir las instrucciones de Mantenimiento puede crear un riesgo de descarga eléctrica o lesiones.

Seguridad de la batería

ADVERTENCIA: Las baterías pueden explotar, o tener fugas, y pueden causar lesiones personales o incendios. Para reducir este riesgo:

• Siga todas las instrucciones y advertencias colocadas en las etiquetas y el paquete de las baterías:
• Siempre inserte las baterías correctamente respecto a la polaridad (+ y –), como está marcado en la batería y el equipo.
• No ponga en corto las terminales de la batería.
• No cargue las baterías desechables.
• No mezcle baterías nuevas y viejas. Cambie todas las baterías al mismo tiempo con baterías nuevas del mismo tipo y marca.
• Retire las baterías descargadas de inmediato y deséchelas conforme a los códigos locales.
• No deseche las baterías en fuego.
• Mantenga las baterías fuera del alcance de los niños.
• Retire las baterías cuando el dispositivo no esté en uso.

Instalación de Baterías AA nuevas

Esta herramienta es energizada por 3 baterías AA. El uso de cualquier otra batería puede crear un riesgo de incendio.

1. Levante la manija en la cubierta del compartimiento de baterías (Figura ⑧ ①).
2. Jale hacia atrás el listón para aflojar las baterías de forma que las pueda retirar fácilmente del compartimiento de baterías (Figura B ②).
3. Sobre el listón negro, inserte tres baterías AA nuevas, de alta calidad de marca reconocida, asegurándose de colocar los extremos - y + de cada batería como se observa dentro del compartimiento de baterías (Figura B ③).
4. Empuje la cubierta del compartimiento de baterías hacia abajo hasta que se conecte en su lugar (Figura ⑧ ④).

Uso de la herramienta

Alineación de azulejos sobre el piso

1. Coloque la herramienta sobre el piso liso y plano, donde esté listo para comenzar a colocar los azulejos.
2. Presione el botón de Encendido ⏻ (Figura Ⓐ 1) para mostrar las líneas láser horizontal y vertical.
3. Alinee sus azulejos a lo largo de las líneas láser (Figura ©).
4. Una vez que haya colocado todos los azulejos que se instalarán a lo largo de las líneas láser actuales, vuelva a colocar la herramienta para los siguientes azulejos que se colocarán en el piso.
5. Cuando termine de usar la herramienta, presione el Botón de Encendido 🔒 para apagar las líneas láser.

Alineación de objetos sobre una pared

1. Coloque la herramienta sobre la pared lisa y plana, donde esté listo para comenzar a colocar azulejos, fotografías, u otros objetos.
2. Presione el botón de Encendido Ⓞ (Figura A 1) para mostrar las líneas láser horizontal y vertical.

3. Use las Burbujas de nivel para asegurarse que la línea láser horizontal esté nivelada sobre la pared.

4. Use la Burbuja de nivel Ⓐ 4 para nivelar la línea láser Ⓐ 3 horizontalmente en la pared.

5. Use la Burbuja de nivel A 6 para nivelar la línea láser A 2 horizontalmente en la pared.

6. Use la Burbuja de nivel A 5 para colocar correctamente las líneas láser en un ángulo de 45° sobre la pared.

7. Use los 2 pasadores a presión conectados y/o el tercer pasador a presión en la parte inferior de la herramienta para sujetar la herramienta a la pared. Los pasadores se pueden empujar de forma recta o en ángulo dentro de la pared (Figura E).

8. Para usar los 2 pasadores a presión conectados en la parte superior de la herramienta, levántelos y empújelos dentro de la pared (Figura D 2 y D 3).

9. Para usar el tercer pasador a presión en la parte inferior de la herramienta, jálelo hacia arriba y afuera de la herramienta. Después empuje a través ce cualquiera de los 3 orificios exteriores (Figura A 9-11).

10. Alinee sus objetos sobre la pared.

11. Si necesita colocar más objetos sobre la pared, retire los pasadores y vuelva a colocar la herramienta sobre la pared como lo hizo anteriormente.

12. Cuando termine de usar la herramienta, presione el Botón de Encendido para apagar las líneas láser.

Mantenimiento

• Cuando la herramienta no esté en uso, limpie las partes exteriores con un paño húmedo, limpie el láser con un paño suave y seco para asegurarse que esté seco, y luego guarde la herramienta en la caja del juego provista.
• Aunque el exterior de la herramienta es resistente a los solventes, NUNCA use solventes para limpiar la herramienta.
• No almacene la herramienta a temperaturas inferiores a -16 °F (-25 °C) o superiores a 158 °F (70 °C).
• Para mantener la precisión de su trabajo, revise la herramienta con frecuencia para asegurarse que esté calibrado correctamente.

• Se pueden realizar verificaciones de calibración y otras reparaciones de mantenimiento por medio de centro de servicio DEWALT.

• Asegúrese que las pilas AA estén en buenas condiciones de operación. En caso de duda, intente instalar baterías nuevas.

• Asegúrese de mantener la herramienta seca.
• Si la herramienta se ha almacenado a temperaturas extremadamente altas, deje que se enfríe.

Servicio y reparaciones

Nota: Desensamblar la herramienta anulará todas las garantías del producto.

Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, el mantenimiento y el ajuste deben ser realizados por centros de servicio autorizados. El servicio o mantenimiento realizado por personal no calificado puede ocasionar lesiones. Para localizar su centro de servicio DEWALT más cercano, visite www.DEWALT.com.

Garantía

Visite www.DEWALT.com respecto a la información de garantía más reciente.

Solución de problemas

Las líneas láser no encienden

- Asegúrese que:

• Cada batería esté instalada correctamente, de acuerdo con (+) y (-) enumerados dentro del compartimento de la batería.
• Los contactos de la batería están limpios y libres de óxido o corrosión.
• Las baterías son baterías nuevas de marca de alta calidad para reducir la posibilidad de fugas de la batería.

Especificaciones

	DW0802
Fuente de luz Diodos láser
Longitud de onda de láser 630-680 nm visible
Potencia de Láser ≤1.0 mW PRODUCTO LÁSER CLASE 2
Rango de Operación 33' (10m)
Precisión ±0.16" @ 33' (±4 mm @ 10 m)
Burbujas de nivel 0°, 45°, y 90° para ajustar líneas de plomada o nivel
Fuente de energía 3 baterías tamaño AA (1.5V) (6V CD)
Tiempo de operación 20 hrs.
Temperatura de operación 32°F a 104°F (0°C a 40°C)
Temperatura de almacenamiento -16°F a 158°F (-25°C a 70°C)
Ambiental Resistente a agua y polvo conforme a IP54
