trave

Caja de reamplificación pasiva

USO PREVISTO

Este producto es un equipo para tecnología de eventos, así como para radiodifusión, estudios y televisión. Ha sido desarrollado para el uso profesional en estos sectores. No es apto para el uso doméstico.

Además, este producto está diseñado para ser utilizado exclusivamente por usuarios cualificados con conocimientos especializados sobre tecnología para eventos, radiodifusión, estudios y televisión.

La utilización del producto para aplicaciones más allá de las especificadas en los datos técnicos y en las condiciones de funcionamiento se considera fuera del uso previsto.

Queda excluida toda responsabilidad por daños y perjuicios a personas y bienes materiales si se utiliza el producto fuera del uso previsto.

El producto no es adecuado para:

personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia y los conocimientos necesarios.
- niños (se debe advertir a los niños que no jueguen con el equipo).

INSTRUCCIONES DE SEGURIDAD

1. Leer detenidamente estas instrucciones.
2. Conservar toda la información y las instrucciones en un lugar seguro.
3. Seguir las indicaciones.
4. Utilizar el equipo únicamente de la forma prevista.
5. No abrir el interior del equipo ni modificarlo.

¡PELIGRO DE ASFIXIA! MANTENER EL PRODUCTO FUERA DEL ALCANCE DE LOS NIÑOS. EL PRODUCTO CONTIENE PIEZAS PEQUEÑAS Y MATERIAL DE EMBALAJE QUE PODRÍAN INGERIRSE POR ACCIDENTE. LAS BOLSAS DE PLÁSTICO DEBERÁN CONSERVARSE FUERA DEL ALCANCE DE LOS NIÑOS.

INTRODUCCIÓN

La caja de reamplificación trave se utiliza como herramienta indispensable para la grabación de guitarras eléctricas de alta calidad tanto en estudios de grabación profesionales como en estudios caseros. Como nexo de unión, permite reproducir una señal de guitarra ya grabada y seca sin adulterarla y transmitirla con la adaptación correspondiente a un amplificador de guitarra, en el que es recogida por micrófonos para grabarla una vez más. De este modo, el técnico de sonido puede experimentar tranquilamente con el sonido del instrumento con la ayuda de diferentes amplificadores, efectos de guitarra, micrófonos y posiciones de micrófono, sin necesidad de tener un guitarrista presente, y grabar varias versiones de la señal de guitarra editada en pistas separadas de una estación de audio digital. Además, la caja de reamplificación dispone de un transformador interno que puede evitar de forma eficaz los bucles de masa.

trave

Caja de reamplificación pasiva

LIFT GND +10dBV +4oBu 3 1 2 4 5 LEVEL 3

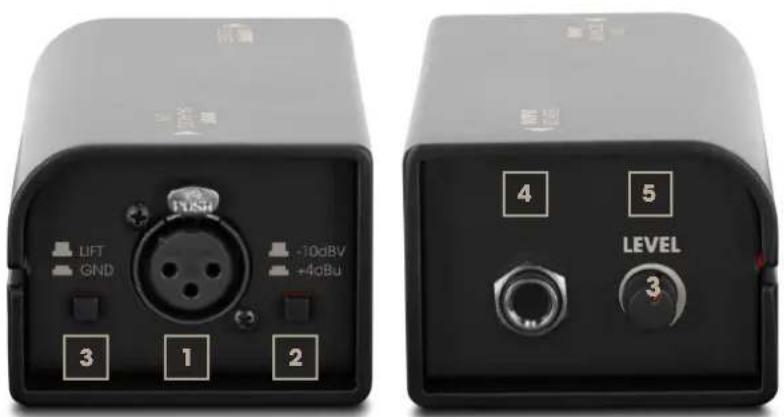

CONEXIONES Y ELEMENTOS DE MANEJO

CONEXIONES Y ELEMENTOS DE MANEJO

1. INPUT

Entrada de línea balanceada con conector XLR hembra de 3 pines. Conecte la salida de línea de su sistema de grabación y la entrada de línea de la caja de reamplificación mediante un cable de micrófono de alta calidad. Si el sistema de grabación no dispone de salida XLR, se debe utilizar un cable con el conector enchufable correspondiente.

2. INTERRUPTOR -10 dBV / +4 dBu

Pulsador para seleccionar el nivel operativo: equipo de consumo, interruptor no pulsado (-10 dBV). equipo profesional, interruptor pulsado (+4 dBu).

3. LIFT / GND

Interruptor para desconectar la conexión a masa de la entrada y la salida (Ground-Lift). En la posición no pulsada, no hay conexión a masa. En la posición pulsada, la conexión está establecida. La capacidad de impedir un bucle de masa mediante el interruptor Ground-Lift depende de la puesta a tierra de los equipos conectados. Por lo tanto, existe la posibilidad de que tanto una posición del interruptor como la otra puedan reducir eficazmente un zumbido o eliminarlo.

4. OUTPUT

Salida de audio de alta impedancia con un jack de 6,3 mm conectado de forma no balanceada. Usa un cable de guitarra de alta calidad para conectar la caja de reamplificación a la entrada de instrumento de un amplificador de guitarra.

5. LEVEL

Regulador para ajustar el nivel de salida.

ATENCIÓN: La conexión de los cables de señal puede dar lugar a ruidos de interferencia considerables. Asegúrate de que el canal de entrada (mesa de mezcla, interfaz de audio, etc.) esté silenciado durante los procesos de conexión. De lo contrario, los niveles de ruido de interferencia pueden causar daños.

NOTA: Los campos magnéticos intensos pueden provocar zumbidos. Por ello, no coloques la caja de reamplificación cerca de campos magnéticos intensos (un transformador de red, por ejemplo).

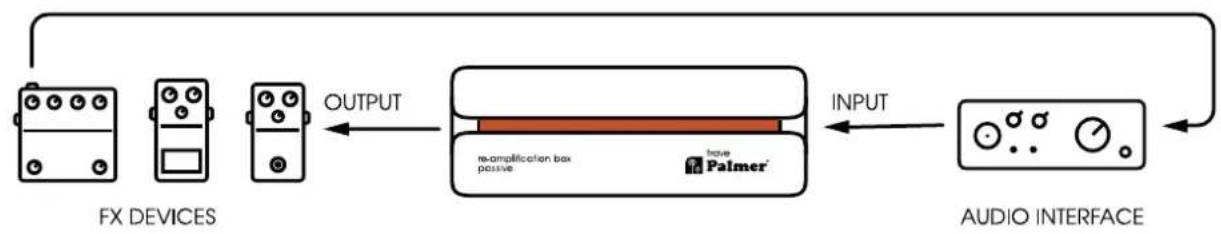

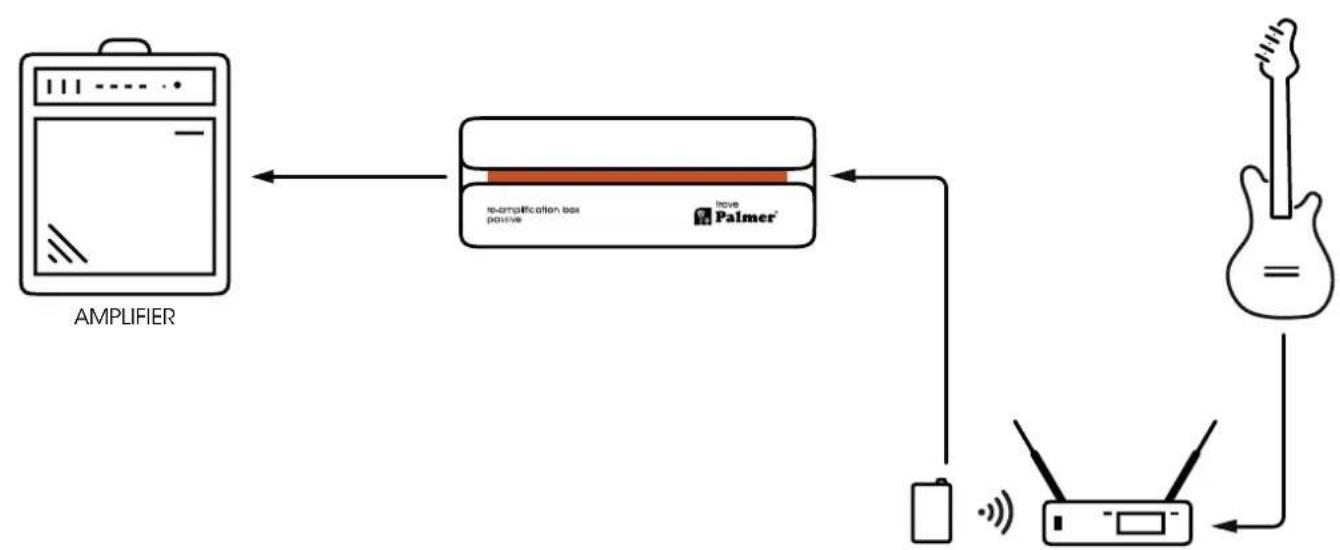

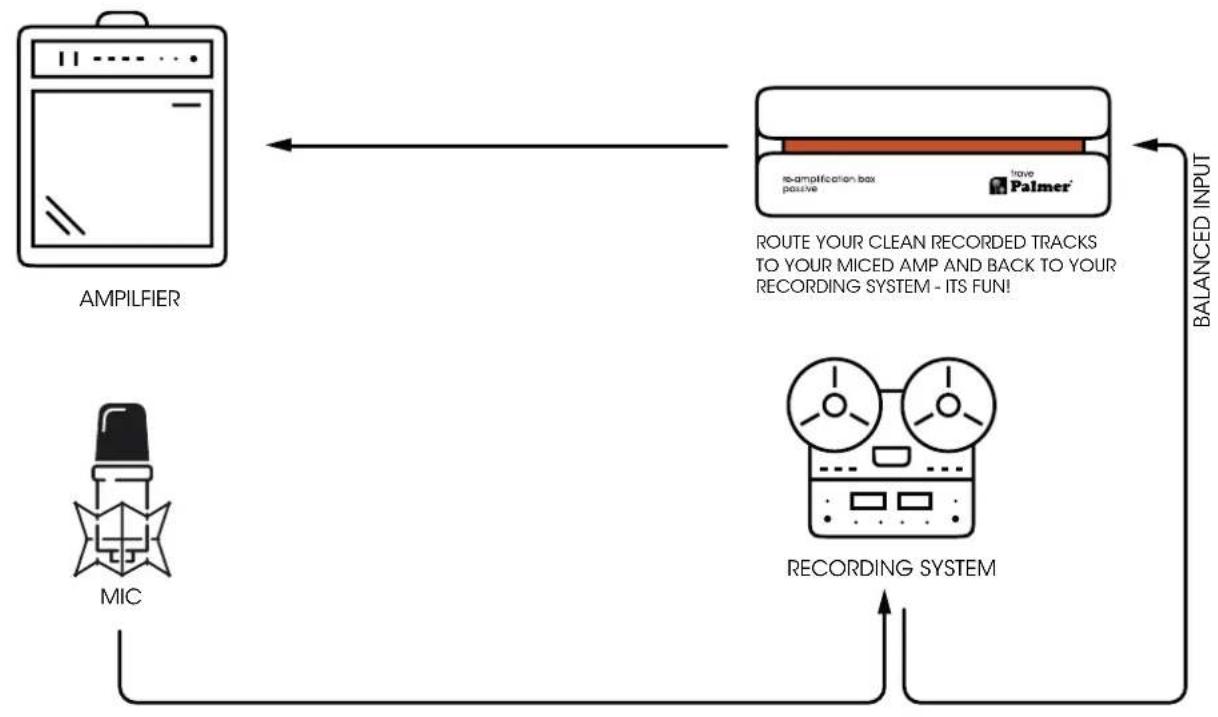

EJEMPLOS DE CABLEADO

DATOS TÉCNICOS

GENERALIDADES

N.º de artículo PTRAVE

Clase de producto

Caja de inyección directa

Número de canales 1

Tipo

Pasivo

Transformador aislado Sí

Número de entradas 1

Tipo de entrada Balanceada

Conectores de entrada XLR

Número de salidas 1

Tipo de salida No balanceada

Puertos de salida Jack de 6,3 mm

Interruptor Ground-Lift Sí

Funciones adicionales Interruptor de nivel de entrada, potenciómetro de nivel de salida

Carcasa	Aluminio de fundición
Dimensiones (Al./An./Pr.)	140 x 50 x 68 mm

Peso

0,395 kg

Temperatura ambiente en funcionamiento

-20 °C...70 °C

Humedad relativa

<80 %, sin condensación

Accesorios incluidos

Pies de goma

AUDIO

Máx. nivel de entrada (<1 % distorsión armónica total, 20 Hz)

+19 dBu

Máx. nivel de entrada (<1 % distorsión armónica total, 1 kHz)

+32 dBu

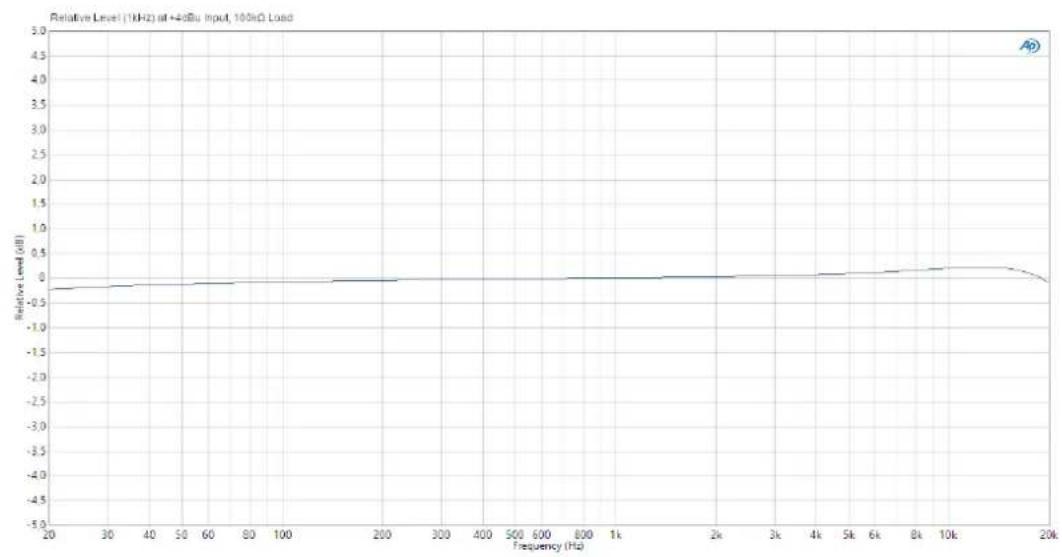

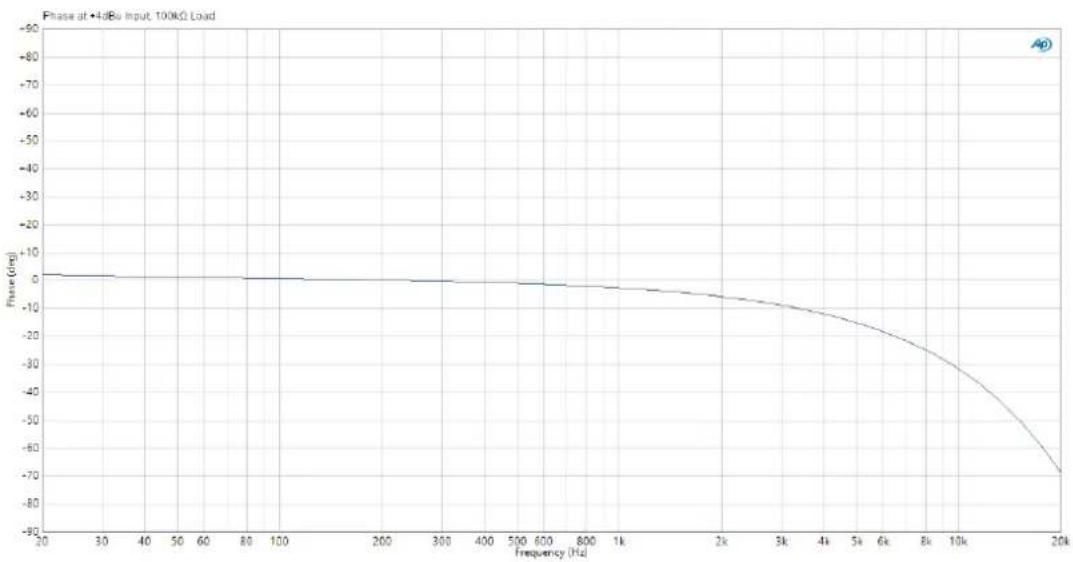

Respuesta en frecuencia (±1 dB, relativa 1 kHz)

10 Hz-20 kHz

Impedancia de entrada (1 kHz, ajuste: nivel máx., -10 dBV)

5 kΩ

Impedancia de salida (1 kHz, ajuste: nivel máx., -10 dBV)

4,2 kΩ

Distorsión armónica total (30 Hz, +4 dBu, ganancia de unidad, sin ponderar)

<0,08 %

Distorsión armónica total (1 kHz, +4 dBu, ganancia de unidad, sin ponderar)

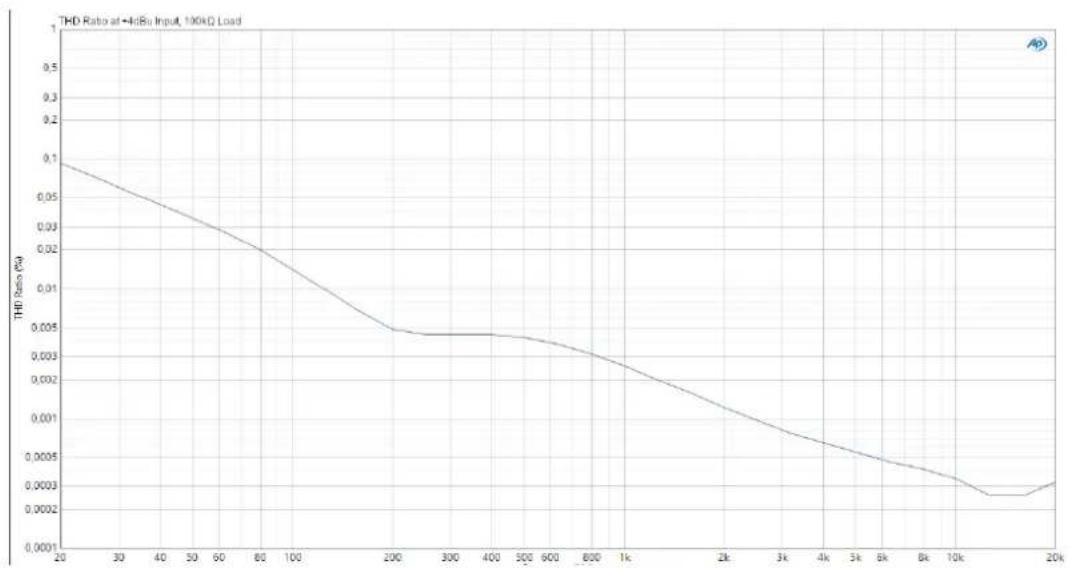

<0,003 %

Distorsión de intermodulación (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)

<0,004 %

Relación del transformador

1:3

Todas las mediciones se realizaron utilizando un generador con una impedancia de salida de 100 Ω y una carga balanceada de 100 kΩ.

ELIMINACIÓN

EMBALAJE:

1. Los embalajes se pueden llevar a reciclar a través de las vías de eliminación habituales.
2. Separe los materiales de embalaje de acuerdo con las leyes de eliminación de residuos y las normativas sobre reciclaje de su país.

EQUIPO:

1. Este equipo está sujeto a la Directiva europea sobre residuos de aparatos eléctricos y electrónicos, en su versión actual. Directiva RAEE sobre residuos de aparatos eléctricos y electrónicos. Los equipos usados no deben eliminarse junto con la basura doméstica. El equipo usado debe eliminarse a través de una empresa de eliminación de residuos autorizada o de un sistema municipal de eliminación de residuos. Tenga en cuenta la normativa vigente en su país.

2. Respete todas las leyes vigentes de su país relativas a la eliminación de residuos.

3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetu osa con el medio ambiente a través del distribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.

PILAS Y BATERÍAS:

1. Las pilas y las baterías no deben desecharse con la basura doméstica. Las pilas y las baterías se deben eliminar a través de una empre sa de gestión de residuos autorizada o de un sistema municipal de eliminación de residuos.
2. Respete todas las leyes vigentes de su país relativas a la eliminación de residuos.
3. Los clientes particulares recibirán información sobre las posibilidades de eliminación respetu osa con el medio ambiente a través del dis tribuidor que les haya vendido el producto o bien a través de las correspondientes autoridades regionales.
4. Los equipos con pilas o baterías que no puedan ser retiradas por el usuario deben llevarse a un punto de recogida de aparatos electrónicos.

DECLARACIONES DEL FABRICANTE

Garantía del fabricante y exención de responsabilidad Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu-Anspach (Alemania)

Correo electrónico: [e-mail] / +49 (0)6081 / 9419-0.

Encontrará las condiciones actuales de la garantía y el texto sobre la exención de responsabilidad en la siguiente página web: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Para reparaciones, póngase en contacto con su distribuidor.

CONFORMIDAD CE

Por la presente, Adam Hall GmbH declara que este producto es conforme con las siguientes directivas (en la medida en que sean pertinentes): Directiva sobre baja tensión (LVD) (2014/35/UE) Directiva sobre compatibilidad electromagnética (EMC) (2014/30/UE) Directiva sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos (RoHS) (2011/65/UE) Directiva sobre equipos radioeléctricos (RED) (2014/53/UE)

DECLARACIÓN DE CONFORMIDAD CE

Las declaraciones de conformidad para los productos sujetos a las directivas LVD, EMC y RoHS pueden solicitarse a [e-mail] Las declaraciones de conformidad para los productos sujetos a la directiva RED pueden descargarse en www.adamhall.com/compliance/

DECLARACIÓN FCC

Este dispositivo cumple con la parte 15 de las normas de la FCC.

Su funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudiciales, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN O ERRORES, ASÍ COMO A MODIFICACIONES TÉCNICAS O DE OTRO TIPO.
