RIVER trave - Amplificatore audio Palmer - Manuale utente e istruzioni gratuiti

MANUALE UTENTE RIVER trave Palmer

Lascia fluire i tuoi segnali in modo naturale e potente come un fiume! La River Series incarna questa ambizione fin nei minimi dettagli: con circuiti ad alta precisione, progettati dai nostri pluripremiati ingegneri, per garantire che il tuo sound raggiunga il suo obiettivo senza alterazioni: il cuore dei tuoi ascoltatori.

Perché Palmer® è proprio questo. Dal 1980 realizziamo attrezzature audio per l'impiego professionale sul palco, nelle trasmissioni radiofoniche e in studio. I musicisti e gli ingegneri del suono di tutto il mondo apprezzano le nostre soluzioni sviluppate in Germania per un flusso di segnale inalterato e un suono puro: cristallino e vivace come l'acqua! Cosa c'era dunque di più ovvio che chiamare i modelli della River Series con i nomi dei fiumi tedeschi?

Sulla mappa della Germania potete vedere il percorso del trave: 124 chilometri attraverso lo Schleswig-Holstein.

Grazie per aver acquistato enz! Vi auguriamo di ottenere grandi soddisfazioni con questo prodotto dell'ingegneria tedesca. Be true to your sound!

II team Palmer

trave

re-amplification box passivo

UTILIZZO CONFORME

Il prodotto è un apparecchio di tecnologia per eventi nonché studi di registrazione, TV e broadcast!

Il prodotto è stato sviluppato per l'uso professionale negli ambiti della tecnologia per eventi nonché di studi di registrazione, TV e broadcast e non è adatto per l'illuminazione domestica!

Inoltre, questo prodotto è destinato esclusivamente a utenti qualificati con conoscenze specialistiche in materia di tecnologia per eventi, studi di registrazione, TV e broadcast!

L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specificati è da considerarsi non conforme all'uso previsto!

Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme!

Il prodotto non è adatto a:

Persone (compresi i bambini) con capacità fisiche, sensoriali o psichiche ridotte o non provviste delle necessarie conoscenze ed esperienze.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).

INDICAZIONI SULLA SICUREZZA

1. Leggere attentamente il presente manuale d'uso.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Attenersi alle istruzioni.
4. Utilizzare il dispositivo unicamente nelle modalità previste.
5. Non aprire né modificare il dispositivo.

PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.

INTRODUZIONE

La Re-Amplification Box trave è uno strumento indispensabile per la registrazione di alta qualità di chitarre elettriche, sia negli studi di registrazione professionali che negli studi domestici. Come elemento di collegamento consente di riprodurre in modo corretto un segnale di chitarra già registrato e puro e di trasmetterlo ad un amplificatore per chitarra, dove può essere a sua volta prelevato e registrato tramite microfono. In questo modo, il tecnico del suono può sperimentare il suono dello strumento con l'aiuto di amplificatori, effetti chitarra, microfoni e posizioni microfono diversi e registrare diverse versioni del segnale chitarra elaborato su tracce separate di una DAW in tutta tranquillità, senza la necessità di presenza di un chitarrista. Inoltre, la Re-Amplification Box è dotata di un trasformatore interno che può prevenire efficacemente i ritorni di terra.

trave

re-amplification box passivo

LIFT GND +10dBV +4oBu 3 1 2 4 5 LEVEL 3

CONNESSIONI ED ELEMENTI DI COMANDO

CONNESSIONI ED ELEMENTI DI COMANDO

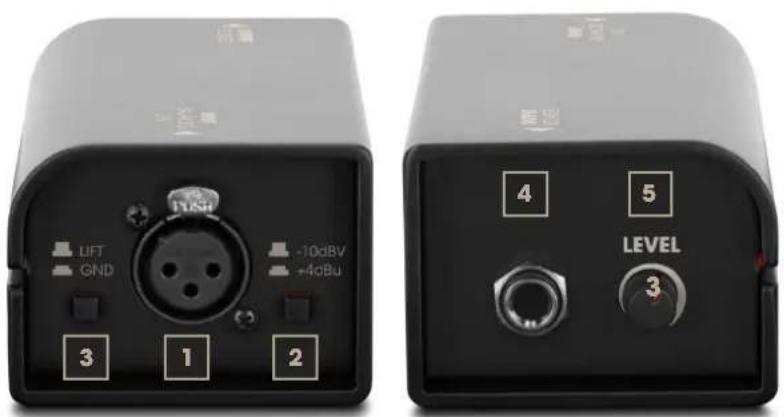

1. INPUT

Ingresso di linea bilanciato con connettore XLR femmina a 3 poli. Collegare l'uscita di linea del sistema di reg- istrazione e l'ingresso di linea del Re-Amplification Box con l'ausilio di un cavo microfono di alta qualità. Se il sistema di registrazione non dispone di un'uscita XLR, è necessario utilizzare un cavo con relativo connettore a innesto.

2. INTERRUTTORE -10 dBV / +4 dBu

Pressostato per la selezione del livello di lavoro: Consumer Equipment, interruttore non premuto (-10 dBV). Attrezzatura professionale, interruttore premuto (+4 dBu).

3. LIFT / GND

Interruttore per scollegare la connessione di terra dell'ingresso e dell'uscita (ground lift). Se non premuto, il collegamento a massa è scollegato; il collegamento è presente quando è premuto. La capacità di prevenire un loop di ronzio utilizzando l'interruttore Ground Lift dipende dalla messa a terra dei dispositivi collegati. Pertanto, è possibile che sia l'una che l'altra posizione dell'interruttore siano in grado di ridurre o eliminare efficacemente il ronzio.

4. OUTPUT

Uscita audio ad alta impedenza con presa jack da 6,3 mm non bilanciata. Utilizzare un cavo per chitarra di alta qualità per collegare la Re-Amplification Box all'ingresso dello strumento di un amplificatore per chitarra.

5. LEVEL

Regolatore per adeguare il livello di uscita.

ATTENZIONE: Il collegamento di cavi di segnale può causare un notevole rumore. Il canale d'ingresso (mixer, interfaccia audio ecc.) deve essere silenziato durante le operazioni di collegamento. In caso contrario, i livelli di rumore possono provocare danni.

NOTA: I campi magnetici intensi possono provocare ronzii. Pertanto, non posizionare la Re-Amplification Box in prossimità di intensi campi magnetici (ad es. trasformatore di rete).

ESEMPI DI CABLAGGIO

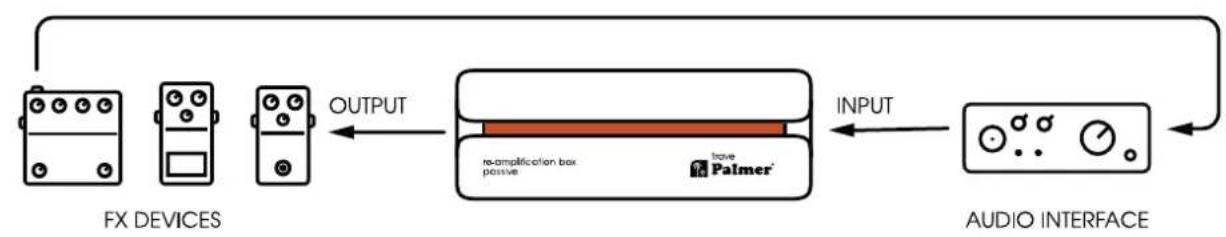

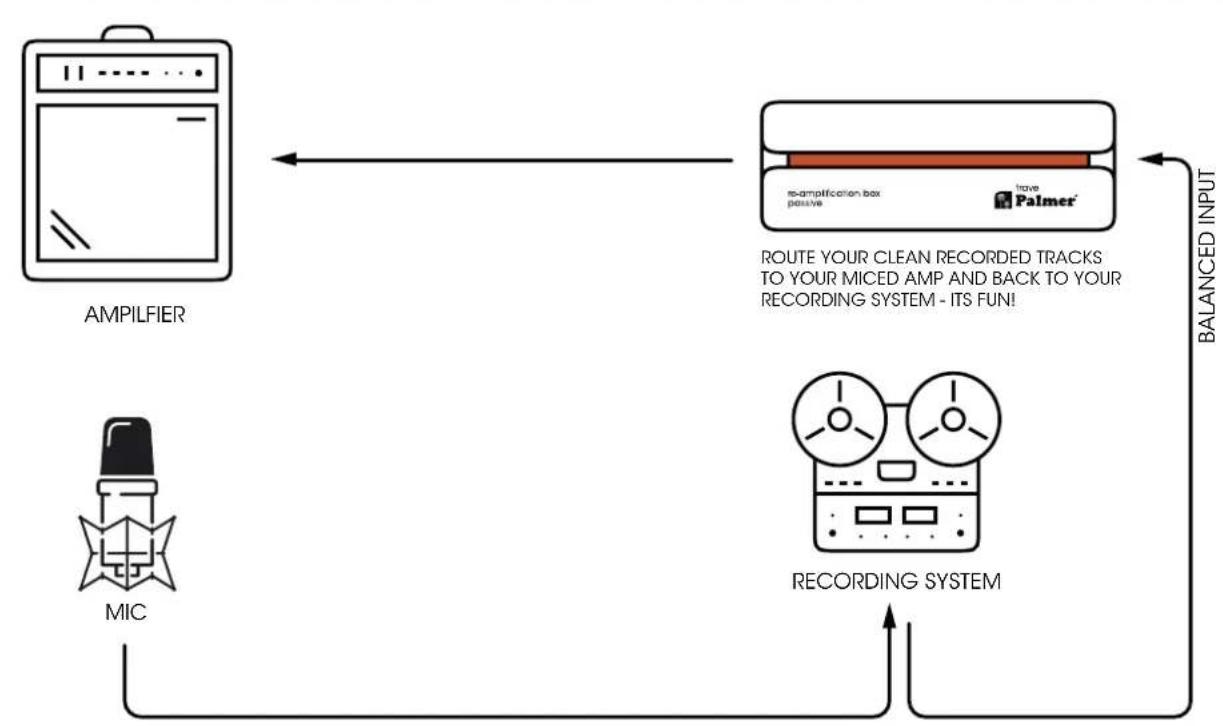

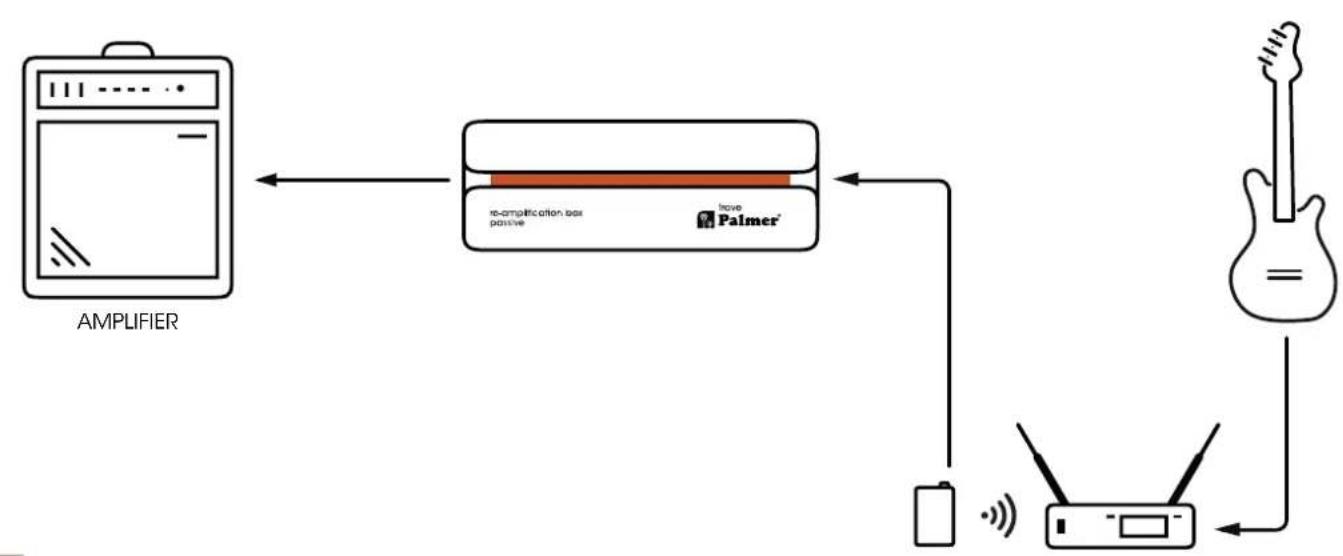


DATI TECNICI

INFORMAZIONI GENERALI

Codice articolo PTRAVE
Tipologia di prodotto DI-Box
Numero canali 1
Tipo passivo
Trasformatore isolato Sì
Numero ingressi 1
Tipo di ingresso bilanciato
Connettori d'ingresso XLR
Numero uscite 1
Tipo di output non bilanciata
Connettori d'uscita Jack da 6,3 mm
Interruttore Ground/Lift Sì
Altre funzioni	Interruttore livello di ingresso, potenziometro livello di uscita
Alloggiamento Alluminio estruso
Dimensioni (H/L/P)	140 x 50 x 68 mm
Peso	0,395 kg
Temperatura ambiente (in esercizio)	-20°C...70°C
Umidità relativa dell'aria	< 80%, senza condensa
Accessori inclusi	Piedini in gomma
AUDIO
Livello di ingresso max. (< 1% THD, 20 Hz)	+19 dBu
Livello di ingresso max. (<1% THD, 1 kHz)	+32 dBu

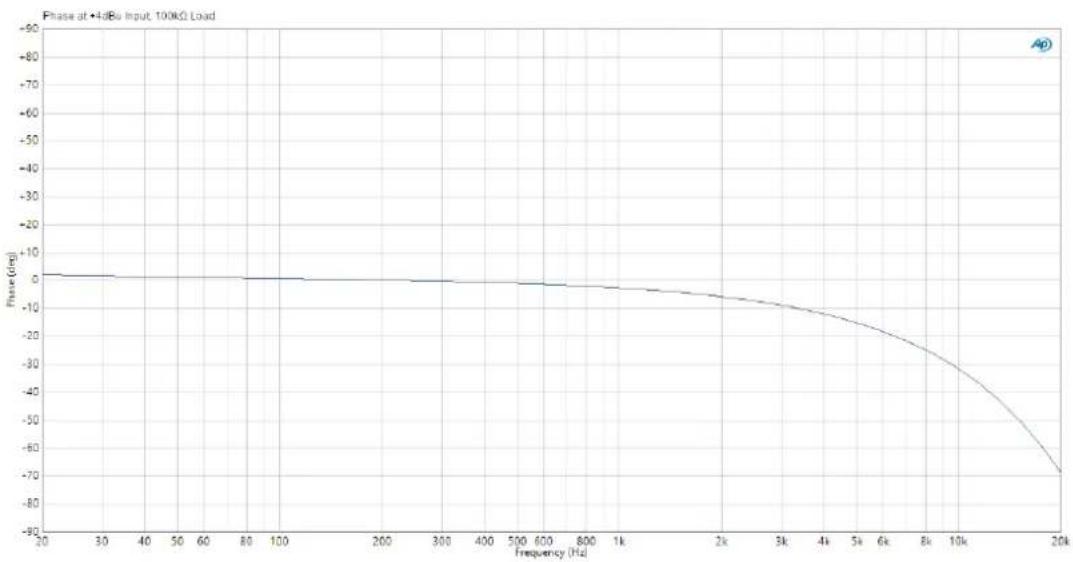

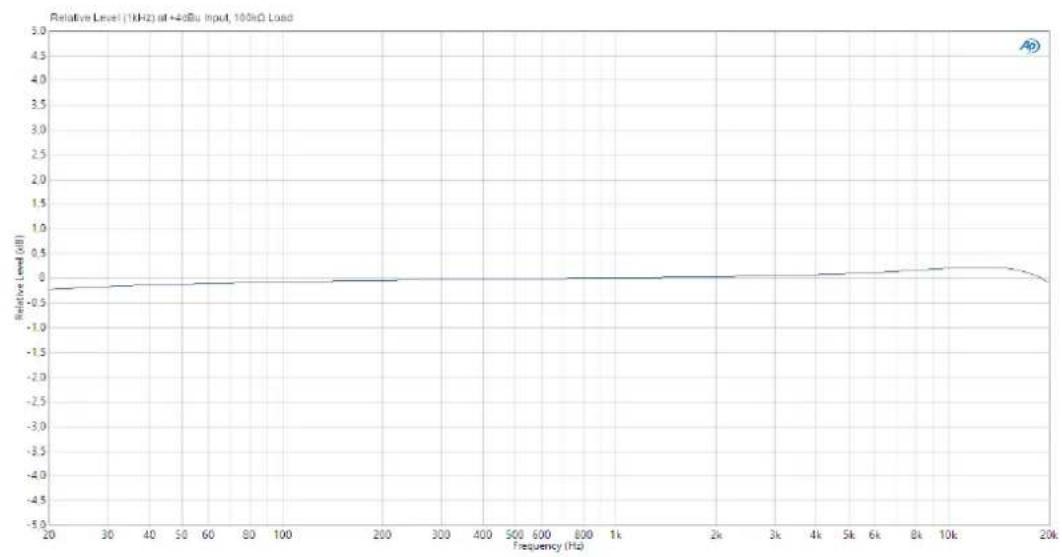

Risposta in frequenza (±1 dB, relativa 1 kHz)	10 Hz - 20 kHz
Impedenza di ingresso (1 kHz, impostazione: max. livello, -10dBV)	5 kΩ
Impedenza di uscita (1 kHz, impostazione: max. livello, -10dBV)	4,2 kΩ

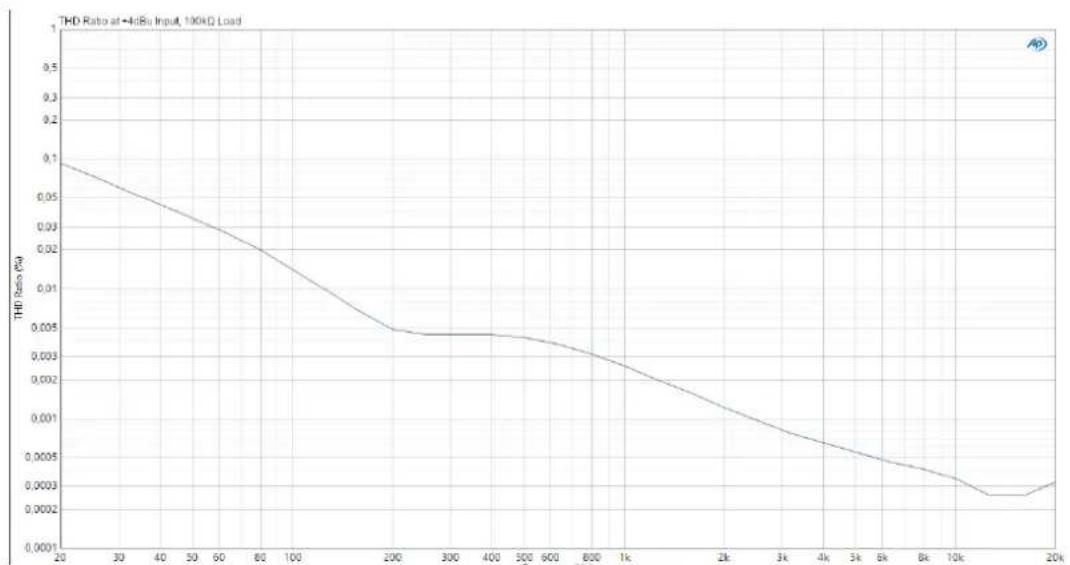

THD (30 Hz, +4 dBu, unitario, non ponderato)	< 0,08 %
THD (1 kHz, +4 dBu, unitario, non ponderato)	< 0,003 %
IMD (SMPTE)(60 Hz/7 kHz, 4:1, +4 dBu)	< 0,004 %
Rapporto trasduttore	1:3

Tutte le misurazioni sono state effettuate con un generatore con impedenza di uscita pari a 100 Ω e carico simmetrico di 100 kΩ.

SMALTIMENTO

IMBALLAGGIO:

1. Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
2. Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.

DISPOSITIVO:

1. Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettroniche nella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici. Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.

2. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

BATTERIE E PILE:

1. Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.

2. Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.

3. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

4. I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.

DICHIARAZIONI DEL PRODUTTORE

Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Per assistenza, rivolgersi al proprio distributore di fiducia.

CONFORMITÀ CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinenti): Direttiva Bassa tensione (2014/35/UE) Direttiva CEM (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DICHIARAZIONE DI CONFORMITÀ EU

Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo [e-mail].

Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/.

FCC STATEMENT

Questo dispositivo è conforme alla Parte 15 delle Regole FCC. Il funzionamento è soggetto alle due condizioni seguenti

(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.

CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
