Type de produit	Boîtier de réamplification passif
Marque	Palmer
Modèle	RIVER trave
Catégorie	Boîte de direct passive (DI Box)
Nombre de canaux	1
Connecteurs d'entrée	XLR femelle 3 broches (symétrique)
Connecteurs de sortie	Jack 6,35 mm asymétrique
Commutateur de niveau	-10 dBV / +4 dBu
Commutateur Ground/Lift	Oui (sélecteur de masse)
Potentiomètre de niveau de sortie	LEVEL
Transmetteur isolé	Oui (anti-boucle de ronflement)
Réponse en fréquence	10 Hz - 20 kHz (±1 dB)
THD (1 kHz, +4 dBu)	< 0,003 %
Rapport de transmission	1:3
Dimensions (H × L × P)	140 × 50 × 68 mm
Poids	0,395 kg
Matériau du boîtier	Aluminium coulé en continu
Température de fonctionnement	-20 °C à 70 °C
Accessoires inclus	Pieds en caoutchouc
Alimentation	Passif (aucune alimentation externe requise)
Utilisation prévue	Réamplification de guitare en studio
Entretien	Nettoyer avec un chiffon sec ; éviter les champs magnétiques puissants

FOIRE AUX QUESTIONS - RIVER trave Palmer

Qu'est-ce que le boîtier de réamplification Palmer RIVER trave ?

Le RIVER trave est un boîtier de réamplification passif permettant de restituer un signal de guitare sec préalablement enregistré vers un amplificateur de guitare, pour expérimenter différents sons sans la présence d'un guitariste.

Comment brancher le trave ?

Connectez la sortie ligne de votre système d'enregistrement à l'entrée INPUT (XLR) du trave. Reliez ensuite la sortie OUTPUT (jack 6,35 mm) à l'entrée instrument de l'ampli guitare. Utilisez des câbles de haute qualité.

Que fait le commutateur -10 dBV / +4 dBu ?

Il adapte le niveau d'entrée : en position non enfoncée (-10 dBV) pour équipement grand public, en position enfoncée (+4 dBu) pour équipement professionnel.

À quoi sert le commutateur LIFT / GND ?

Il permet de couper (LIFT) ou maintenir (GND) la liaison de masse entre l'entrée et la sortie, afin d'éliminer les boucles de ronflement.

Comment éviter les boucles de ronflement avec le trave ?

Utilisez le commutateur LIFT/GND pour tester les deux positions et réduire le ronflement. Éloignez également l'appareil des champs magnétiques puissants (transformateurs, etc.).

Quelles sont les caractéristiques techniques principales du trave ?

Impédance d'entrée : 5 kΩ, impédance de sortie : 4,2 kΩ, réponse en fréquence 10 Hz - 20 kHz, THD < 0,003 % (1 kHz), niveau d'entrée max. +32 dBu (1 kHz), poids 0,395 kg.

Puis-je utiliser le trave avec n'importe quel ampli guitare ?

Oui, la sortie jack 6,35 mm asymétrique est conçue pour se connecter à l'entrée instrument d'un ampli guitare. Assurez-vous d'utiliser un câble de guitare de bonne qualité.

Le trave nécessite-t-il une alimentation électrique ?

Non, le trave est un appareil passif : il ne nécessite aucune alimentation externe ni piles.

Quels accessoires sont fournis avec le trave ?

Le trave est livré avec des pieds en caoutchouc pour un placement antidérapant.

Comment entretenir le boîtier de réamplification trave ?

Nettoyez avec un chiffon sec et non pelucheux. Évitez l'humidité et les champs magnétiques puissants. N'ouvrez pas l'appareil et ne le modifiez pas.

MODE D'EMPLOI RIVER trave Palmer

Laissez vos signaux s'écouler, naturellement et puissamment, telle une rivière ! La série River incarne cette exigence jusque dans les moindres détails : avec des circuits de haute précision, conçus par nos ingénieurs spécialisés, pour que votre son atteigne sans altération sa destination : le cœur de vos auditeurs.

Car c'est exactement ce que représente Palmer®. Depuis 1980 déjà, nous fabriquons des outils audio pour l'utilisation professionnelle sur la scène, à la radio et en studio. Les musiciens et les ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur flux de signal sans entrave et leur son pur, clair comme le cristal et vivant comme l'eau ! Quoi de plus naturel donc que de donner aux modèles de la série River le nom de cours d'eau allemands ?

Sur la carte d'Allemagne, vous pouvez voir où coule la rivière trave : 124 kilomètres à travers le land de Schleswig-Holstein.

Merci d'avoir choisi l'enz ! Nous vous souhaitons beaucoup de plaisir avec cette pièce maîtresse d'ingénierie allemande. Be True To Your Sound !

Votre équipe Palmer

trave

boîtier de réamplification système passif

UTILISATION CONFORME

Ce produit est un accessoire destiné à la technique événementielle, aux applications de studio, de télévision et de diffusion.

Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique !

De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique événementielle, mais aussi sur les applications de studio, de télévision et de diffusion !

L'utilisation du produit en dehors des caractéristiques techniques et des conditions de fonctionnement spécifiées est considérée comme non conforme !

Toute responsabilité pour des dommages corporels et matériels dus à une utilisation non conforme est exclue !

Le produit n'est pas adapté :

aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou intellectuelles limitées ou un manque d'expérience et de connaissances ;
aux enfants (Il doit être interdit aux enfants de jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Veuillez lire attentivement ce manuel.
2. Conservez tous les documents d'information et manuels en lieu sûr.
3. Suivez les instructions fournies.
4. N'utilisez l'appareil que de la manière prévue.
5. N'ouvrez pas l'appareil et n'y apportez pas de modifications.

RISQUE D'ÉTOUFFEMENT ! TENIR HORS DE PORTÉE DES ENFANTS ! LE PRODUIT CONTIENT DE PETITES PIÈCES POUVANT ÊTRE AVALÉES AINSI QUE DU MATÉRIEL D'EMBALLAGE POUVANT ÊTRE AVALÉ ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

INTRODUCTION

Le boîtier de réamplification trave est un outil indispensable pour l'enregistrement de guitares électriques de haute qualité dans les studios d'enregistrement professionnels et les studios à domicile. Il permet, en tant que maillon de liaison, de restituer de manière fidèle un signal de guitare sec déjà enregistré et de le transmettre à un amplificateur de guitare avec l'adaptation correspondante, où il peut être de nouveau capté et enregistré par microphone. Le technicien du son peut ainsi expérimenter le son de l'instrument avec différents amplificateurs, effets de guitare, microphones et positions de microphone, sans que la présence d'un guitariste soit nécessaire, et enregistrer plusieurs versions du signal de guitare traité sur des pistes distinctes d'une station audio numérique. De plus, le boîtier de réamplification est équipé d'un transmetteur interne qui empêche efficacement les boucles de ronflement.

trave

boîtier de réamplification système passif

CONNECTEURS ET ÉLÉMENTS DE COMMANDE

CONNECTEURS ET ÉLÉMENTS DE COMMANDE

1. ENTRÉE (INPUT)

Entrée de ligne symétrique avec un connecteur XLR femelle à 3 broches. Connectez la sortie de ligne de votre système d'enregistrement et l'entrée de ligne du boîtier de réamplification à l'aide d'un câble micro de haute qualité. Si le système d'enregistrement ne dispose pas de sortie XLR, un câble avec connecteur correspondant doit être utilisé.

2. COMMUTATEUR -10 dBV/+4 dBu

Interrupteur à pression pour sélectionner le niveau de fonctionnement : Équipement grand public, interrupteur non enfoncé (-10 dBV). Équipement professionnel, interrupteur enfoncé (+4 dBu).

3. LIFT / GND

Interrupteur pour couper la liaison de masse de l'entrée et de la sortie (sélecteur de masse). En position non enfoncée, la liaison de masse est coupée ; la liaison est maintenue lorsque la position est enfoncée. La capacité d'éviter une boucle de ronflement à l'aide du sélecteur de masse dépend de la mise à la terre des appareils connectés. Il est donc possible que l'une ou l'autre des positions du sélecteur soit en mesure de réduire ou d'éliminer efficacement un ronflement.

4. OUTPUT (SORTIE)

Sortie audio haute impédance avec prise jack 6,3 mm asymétrique. Utilisez un câble de guitare de haute qualité pour connecter le boîtier de réamplification à l'entrée d'instrument d'un amplificateur de guitare.

5. LEVEL

Égaliseur d'ajustement du niveau de sortie.

ATTENTION : Le raccordement de câbles de signal peut entraîner des bruits parasites importants. Le canal d'entrée (table de mixage, interface audio, etc.) doit être mis en sourdine lors des branchements. Dans le cas contraire, les niveaux de bruits parasites peuvent entraîner des dommages.

REMARQUE : Les champs magnétiques puissants peuvent provoquer des bourdonnements. Ne positionnez donc pas le boîtier de réamplification à proximité de champs magnétiques puissants (p. ex. un transformateur d'alimentation).

EXEMPLES DE CÂBLAGE


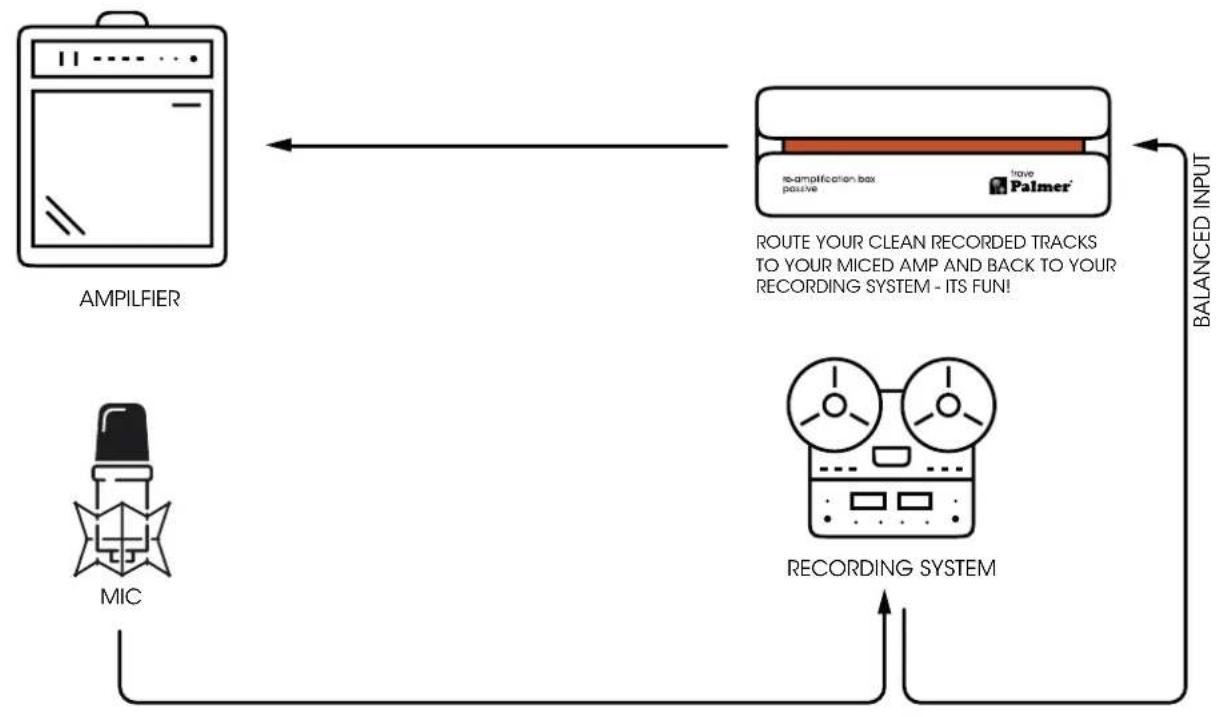


CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence PTRAVE

Catégorie de produit Boîte de direct
Nombre de canaux 1
Catégorie passive
Transmetteur isolé Oui
Nombre d'entrées 1
Type d'entrée symétrique
Connecteurs d'entrée XLR
Nombre de sorties 1
Type de sortie asymétrique
Ports de sortie Jack 6,3 mm
Interrupteur Ground/Lift Oui
Fonctions supplémentaires Commutateur de niveau d'entrée, potentiomètre de niveau de sortie
Boîtier	Aluminium coulé en continu
Dimensions (H/L/P)	140 x 50 x 68 mm
Poids	0,395 kg
Température ambiante en fonctionnement	-20 °C...70 °C
Taux d'hygrométrie relative	< 80 %, sans condensation
Accessoires inclus	Pieds en caoutchouc
AUDIO
Niveau d'entrée max. (< 1 % THD, 20 Hz)	+19 dBu
Niveau d'entrée max. (< 1 % THD, 1 kHz)	+32 dBu
Réponse en fréquence (±1 dB, 1 kHz relatif)	10 Hz - 20 kHz
Impédance d'entrée (1 kHz, réglage : max. niveau, -10 dBV)	5 kΩ
Impédance de sortie (1 kHz, réglage : max. niveau, -10 dBV)	4,2 kΩ
THD (30 Hz, +4 dBu, unity, non pondéré)	< 0,08 %
THD (1 kHz, +4 dBu, unity, non pondéré)	< 0,003 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,004 %
Rapport de transmission	1:3

Toutes les mesures ont été effectuées avec un générateur ayant une impédance de sortie de 100 Ω et une charge symétrique de 100 kΩ.

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles .
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive eu ropéenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail : [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) : Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

DÉCLARATION FCC

Cet appareil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité
