RIVER trave - Wzmacniacz audio Palmer - Bezpłatna instrukcja obsługi

Typ produktu	Pasywny reamplifikator
Marka	Palmer
Model	RIVER trave
Kategoria	Pasywna skrzynka DI (DI Box)
Liczba kanałów	1
Złącza wejściowe	Żeńskie XLR 3-pin (symetryczne)
Złącza wyjściowe	Jack 6,35 mm niesymetryczny
Przełącznik poziomu	-10 dBV / +4 dBu
Przełącznik Ground/Lift	Tak (przełącznik masy)
Potencjometr poziomu wyjścia	LEVEL
Izolowany nadajnik	Tak (przeciw pętli masy)
Pasmo przenoszenia	10 Hz - 20 kHz (±1 dB)
THD (1 kHz, +4 dBu)	< 0,003 %
Przekładnia transformatora	1:3
Wymiary (W × S × G)	140 × 50 × 68 mm
Waga	0,395 kg
Materiał obudowy	Aluminium odlewane wlewnie
Temperatura pracy	-20 °C do 70 °C
Dołączone akcesoria	Gumowe nóżki
Zasilanie	Pasywne (nie wymaga zewnętrznego zasilania)
Przeznaczenie	Reamplifikacja gitary w studiu
Konserwacja	Czyścić suchą szmatką; unikać silnych pól magnetycznych

Często zadawane pytania - RIVER trave Palmer

Czym jest pasywny reamplifikator Palmer RIVER trave?

RIVER trave to pasywny reamplifikator umożliwiający odtworzenie suchego sygnału gitary nagranego wcześniej do wzmacniacza gitarowego, aby eksperymentować z różnymi brzmieniami bez obecności gitarzysty.

Jak podłączyć trave?

Podłącz wyjście liniowe systemu nagrywania do wejścia INPUT (XLR) urządzenia trave. Następnie połącz wyjście OUTPUT (jack 6,35 mm) z wejściem instrumentalnym wzmacniacza gitarowego. Używaj wysokiej jakości kabli.

Co robi przełącznik -10 dBV / +4 dBu?

Dopasowuje poziom wejściowy: w pozycji niewciśniętej (-10 dBV) dla sprzętu konsumenckiego, w pozycji wciśniętej (+4 dBu) dla sprzętu profesjonalnego.

Do czego służy przełącznik LIFT / GND?

Pozwala odciąć (LIFT) lub utrzymać (GND) połączenie masy między wejściem a wyjściem, aby wyeliminować pętle masy (brum).

Jak uniknąć pętli masy z trave?

Użyj przełącznika LIFT/GND, aby przetestować obie pozycje i zredukować brum. Oddal również urządzenie od silnych pól magnetycznych (transformatory itp.).

Jakie są główne parametry techniczne trave?

Impedancja wejściowa: 5 kΩ, impedancja wyjściowa: 4,2 kΩ, pasmo przenoszenia 10 Hz - 20 kHz, THD < 0,003% (1 kHz), maksymalny poziom wejściowy +32 dBu (1 kHz), waga 0,395 kg.

Czy mogę używać trave z dowolnym wzmacniaczem gitarowym?

Tak, niesymetryczne wyjście jack 6,35 mm jest zaprojektowane do podłączenia do wejścia instrumentalnego wzmacniacza gitarowego. Upewnij się, że używasz dobrej jakości kabla gitarowego.

Czy trave wymaga zasilania?

Nie, trave jest urządzeniem pasywnym: nie wymaga zewnętrznego zasilania ani baterii.

Jakie akcesoria są dołączone do trave?

Trave jest dostarczany z gumowymi nóżkami do antypoślizgowego ustawienia.

Jak konserwować reamplifikator trave?

Czyścić suchą, niestrzępiącą się szmatką. Unikać wilgoci i silnych pól magnetycznych. Nie otwierać ani nie modyfikować urządzenia.

INSTRUKCJA OBSŁUGI RIVER trave Palmer

Niech sygnał płynie tak naturalnie i z taką mocą jak rzeka! Seria River jest ucieleśnieniem tego twierdzenia w najdrobniejszych szczegółach: Dzięki precyzyjnym układom scalonym zaprojektowanym przez naszych wyróżnianych inżynierów dźwięk pozostaje niezaktócony aż do momentu dotarcia do celu — do serc słuchaczy.

To właśnie oznacza Palmer®. Od 1980 roku produkujemy narzędzia audio do profesjonalnego użytku na scenie, w rozgłośniach radiowych i w studiu. Muzycy i inżynierowie dźwięku na całym świecie cenią nasze opracowane w Niemczech rozwiązania, za niezakłócony przepływ sygnału i czysty dźwięk — krystaliczny i żywy jak woda! Dlatego nadaliśmy modelom serii River nazwy niemieckich rzek.

Na mapie Niemiec można zobaczyć, gdzie płynie rzeka Trave: 124 kilometry przez Szlezwik-Holsztyn.

Dziękujemy za zakup modelu tauber! Życzymy wiele radości z tego kawałka niemieckiej sztuki inżynieryjnej. Be true to your sound

Zespół Palmer

trave

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Produkt jest urządzeniem przydatnym podczas obsługi technicznej imprez, w studiach nagrań, przy produkcji telewizyjnej i podczas transmisji!

Produkt jest przeznaczony do profesjonalnych zastosowań w organizacji imprez – a także w studio nagrań, przy produkcji telewizyjnej oraz transmisji — i nie nadaje się do użytku domowego!

Ponadło może być on używany wyłącznie przez wykwalifikowanych użytkowników posiadających wiedzę w zakresie obsługi technicznej imprez, realizacji nagrań studyjnych, produkcji telewizyjnej i transmisji!

Użytkowanie produktu niezgodnie z wyszczególnionymi danymi technicznymi i warunkami eksploatacji uważa się za niezgodne z przeznaczeniem!

Wyłączona jest odpowiedzialność za szkody i obrażenia osób trzecich spowodowane użytkowaniem niezgodnym z przeznaczeniem!

Produkt nie jest przeznaczony dla:

▶ osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także osób niemających doświadczenia i wiedzy,

- dzieci (należy poinstruować dzieci, aby nie bawiły się urządzeniem).

ZASADY BEZPIECZEŃSTWA

1. Należy uważnie przeczytać niniejszą instrukcję.
2. Przechowywać wszystkie instrukcje i informacje w bezpiecznym miejscu.
3. Przestrzegać zaleceń.
4. Używać urządzenia tylko zgodnie z przeznaczeniem.
5. Nie otwierać urządzenia ani nie modyfikować go.

NIEBEZPIECZEŃSTWO UDUSZENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA DROBNE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! WORKI PLASTIKOWE PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI!

WPROWADZENIE

Moduł Re-Amplification Box trave jest niezastąpionym narzędziem do tworzenia wysokiej jakości nagrywania gitar elektrycznych, zarówno w profesjonalnych studiach nagraniowych, jak i w studio domowym. Jako element łączący umożliwia odtwarzanie już nagranego, surowego sygnału gitarowego w sposób niezakłócony oraz, przy odpowiednim dopasowaniu, przekazywanie do wzmacniacza gitarowego, gdzie można go usunąć i ponownie nagrać za pomocą mikrofonu. Dzięki temu technik dźwięku może w spokoju i bez obecności gitarzysty eksperymentować z dźwiękiem instrumentu za pomocą różnych wzmacniaczy, efektów gitarowych, mikrofonów i ich ustawień oraz nagrywać kilka wersji przetworzonego sygnału gitarowego na oddzielnych ścieżkach DAW. Ponadto moduł Re-Amplification Box ma wewnętrzny przekaźnik, który skutecznie zapobiega powstawaniu pętli zwarciowych.

trave

Symetryczne wejście liniowe z żeńskim 3-pinowym gniazdem XLR. Połączyć wyjście liniowe systemu nagrywania i wejście liniowe modułu Re-Amplification Box za pomocą wysokiej jakości kabla mikrofonowego. Jeśli system nagrywania nie jest wyposażony w wyjście XLR, należy użyć kabla z odpowiednim złączem.

2. PRZEŁĄCZNIK -10 dBV / +4 dBu

Przełącznik do wyboru poziomu roboczego:

Sprzęt konsumencki, przełącznik niewciśnięty (-10 dBV).

Sprzęt profesjonalny, przełącznik wciśnięty (+4 dBu).

3. LIFT / GND

Przełącznik do odłączania uziemienia wejścia i wyjścia (Ground Lift). W pozycji niewciśniętej połączenie z uziemieniem jest rozłączone; potączenie działa, gdy przełącznik jest w pozycji wciśniętej. Możliwość zapobiegania pętli uziemienia za pomocą przełącznika Ground Lift zależy od uziemienia podłączonego sprzętu. Jest zatem możliwe, że zarówno jedno, jak i drugie położenie przełącznika może skutecznie zmniejszyć lub wyeliminować szum.

4. OUTPUT

Wyjście audio o wysokiej impedancji z niesymetrycznym gniazdem jack 6,3 mm. Do podłączenia modułu Re-Amplification Box do wejścia instrumentu wzmacniacza gitarowego należy użyć wysokiej jakości kabla gitarowego.

5. LEVEL

Przełącznik poziomu do regulacji poziomu wyjściowego.

UWAGA: Podłączanie przewodów sygnałowych może powodować znaczne zakłócenia. Upewnić się, że kanał wejściowy (konsola mikserka, interfejs audio itp.) jest wyciszony podczas podłączania. W przeciwnym razie poziom szumu może spowodować uszkodzenie.

WSKAZÓWKA: Silne pola magnetyczne mogą powodować brzeczenie. Dlatego też nie należy umieszczać modułu Re-Amplification Box w pobliżu silnych pół magnetycznych (np. transformatora sieciowego).

PRZYKŁADY OKABLOWANIA

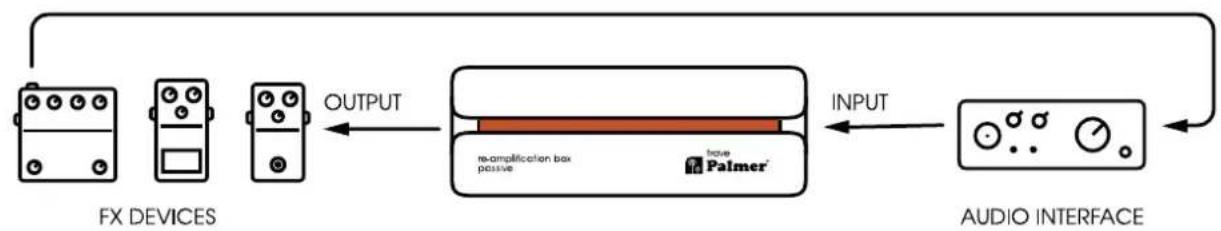

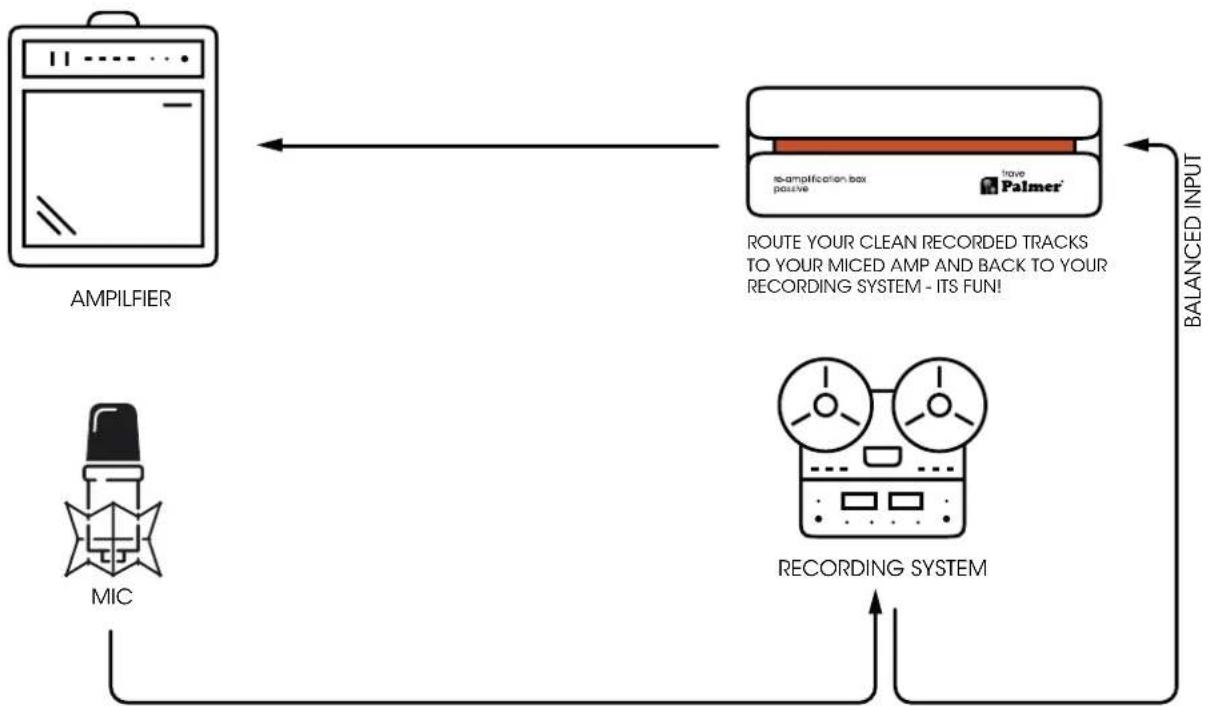


DANE TECHNICZNE

INFORMACJE OGÓLNE

Numer artykułu PTRAVE
Rodzaj produktu	DI-Box
Liczba kanałów:	1
Typ	pasywny
Transformer izolowany	Tak
Liczba wejść	1
Typ wejścia	symetryczne
Złącza wejściowe:	XLR
Liczba wyjść	1
Typ wyjścia	niesymetryczne
Złącza wyjściowe:	gniazdo jack 6,3 mm
Przełącznik Ground/Lift	Tak
Funkcje dodatkowe	Przełącznik poziomu wejściowego, potencjometr poziomu wyjściowego
Obudowa:	Odlew aluminiowy
Wymiary (wys./szer./gł.)	140 x 50 x 68 mm
Masa	0,395 kg
Temperatura otoczenia w czasie pracy	-20°C — 70°C
Wilgotność względna powietrza	< 80%, bez kondensacji
Akcesoria w zestawie	Gumowe nóżki
AUDIO
Maks. poziom wejściowy (< 1% THD, 20 Hz)	+19 dBu
Maks. poziom wejściowy (< 1% THD, 1 kHz)	+32 dBu

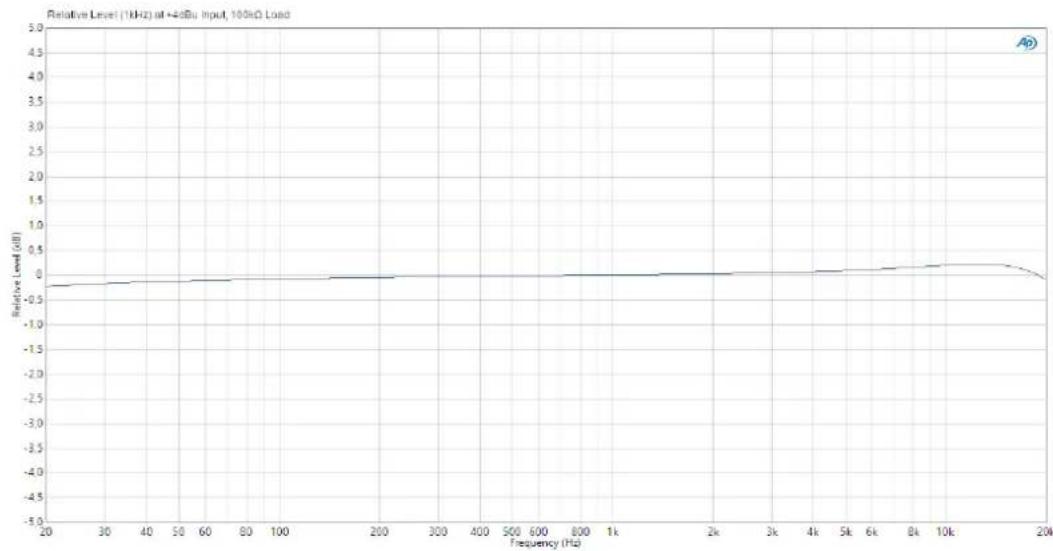

Pasmo przenoszenia (±1 dB, względne 1 kHz)	10 Hz — 20 kHz
Impedancja wejściowa (1 kHz, ustawienie: maks. poziom, -10 dBV)	5 kΩ
Impedancja wyjściowa (1 kHz, ustawienie: maks. poziom, -10 dBV)	4,2 kΩ

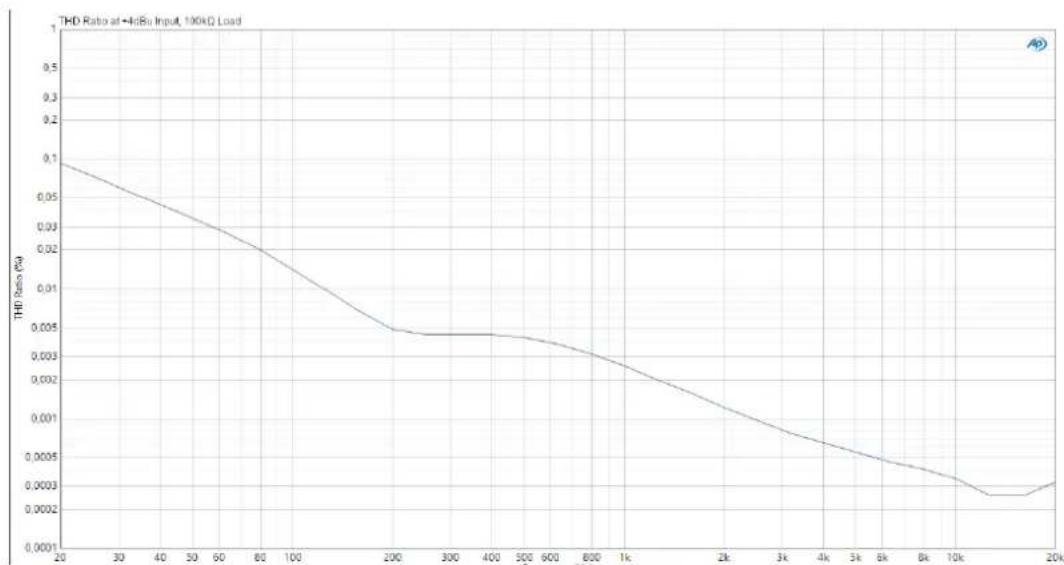

THD (30 Hz, +4 dBu, jednolite wzmocnienie, nieważone)	< 0,08%
THD (1 kHz, +4 dBu, jednolite wzmocnienie, nieważone)	< 0,003%
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0,004 %
Przełożenie transformatora	1:3

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 100 Ω i symetrycznym obciążeniu 100 kΩ.

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.
2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisa mi dotyczącymi recyklingu, obowiązującymi w danym kraju

URZĄDZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużytego sprzętu elektry cznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużytego sprzętu elektrycznego i elektronicznego. Zużytego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutyl izować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrze gać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz regionalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w ko muralnym zakładzie utylizacji odpadów.
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utyliżacji.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupit produkt, lub od odpowiednich władz regionalnych.
4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy odd ać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności Adam Hall GmbH Adam-Hall-Str. 1 D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw(o ile dotyczy): Dyrektywa niskonąpieciowa (2014/35/UE) Dyrektywa EMC (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/.

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obstuga podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
