Produkttyp	Passive Reamping-Box
Marke	Palmer
Modell	RIVER trave
Kategorie	Passive DI-Box
Anzahl Kanäle	1
Eingangsanschlüsse	XLR 3-polig weiblich (symmetrisch)
Ausgangsanschlüsse	6,35 mm Klinke unsymmetrisch
Pegelschalter	-10 dBV / +4 dBu
Ground/Lift-Schalter	Ja (Massenwahlschalter)
Ausgangspegel-Potentiometer	LEVEL
Isolierter Übertrager	Ja (gegen Brummschleife)
Frequenzgang	10 Hz - 20 kHz (±1 dB)
THD (1 kHz, +4 dBu)	< 0,003 %
Übersetzungsverhältnis	1:3
Abmessungen (H × B × T)	140 × 50 × 68 mm
Gewicht	0,395 kg
Gehäusematerial	Stranggepresstes Aluminium
Betriebstemperatur	-20 °C bis 70 °C
Mitgeliefertes Zubehör	Gummifüße
Stromversorgung	Passiv (keine externe Stromversorgung erforderlich)
Verwendungszweck	Gitarren-Reamping im Studio
Pflege	Mit einem trockenen Tuch reinigen; starke Magnetfelder vermeiden

Häufig gestellte Fragen - RIVER trave Palmer

Was ist die passive Reamping-Box Palmer RIVER trave?

Der RIVER trave ist eine passive Reamping-Box, die es ermöglicht, ein zuvor aufgenommenes trockenes Gitarrensignal an einen Gitarrenverstärker weiterzuleiten, um verschiedene Sounds zu testen, ohne dass ein Gitarrist anwesend ist.

Wie schließe ich den trave an?

Verbinden Sie den Line-Ausgang Ihres Aufnahmesystems mit dem INPUT (XLR) des trave. Verbinden Sie dann den OUTPUT (6,35 mm Klinke) mit dem Instrumenteneingang des Gitarrenverstärkers. Verwenden Sie hochwertige Kabel.

Was macht der Schalter -10 dBV / +4 dBu?

Er passt den Eingangspegel an: in nicht gedrückter Position (-10 dBV) für Consumer-Geräte, in gedrückter Position (+4 dBu) für professionelles Equipment.

Wozu dient der Schalter LIFT / GND?

Er unterbricht (LIFT) oder hält (GND) die Masseverbindung zwischen Ein- und Ausgang, um Brummschleifen zu eliminieren.

Wie vermeide ich Brummschleifen mit dem trave?

Verwenden Sie den LIFT/GND-Schalter, um beide Positionen zu testen und das Brummen zu reduzieren. Halten Sie das Gerät außerdem von starken Magnetfeldern (Transformatoren usw.) fern.

Was sind die wichtigsten technischen Daten des trave?

Eingangsimpedanz: 5 kΩ, Ausgangsimpedanz: 4,2 kΩ, Frequenzgang 10 Hz - 20 kHz, THD < 0,003 % (1 kHz), maximaler Eingangspegel +32 dBu (1 kHz), Gewicht 0,395 kg.

Kann ich den trave mit jedem Gitarrenverstärker verwenden?

Ja, der unsymmetrische 6,35 mm Klinkenausgang ist für den Anschluss an den Instrumenteneingang eines Gitarrenverstärkers ausgelegt. Verwenden Sie ein hochwertiges Gitarrenkabel.

Benötigt der trave eine Stromversorgung?

Nein, der trave ist ein passives Gerät: Es benötigt keine externe Stromversorgung oder Batterien.

Welches Zubehör wird mit dem trave mitgeliefert?

Der trave wird mit Gummifüßen für rutschfesten Stand geliefert.

Wie pflege ich die Reamping-Box trave?

Reinigen Sie mit einem trockenen, fusselfreien Tuch. Vermeiden Sie Feuchtigkeit und starke Magnetfelder. Öffnen oder modifizieren Sie das Gerät nicht.

BEDIENUNGSANLEITUNG RIVER trave Palmer

DE BEDIENUNGSANLEITUNG

EN USER MANUAL

IT MANUAL DE USUARIO

FR MANUEL D'UTILISATEUR

Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.

Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die trave entlangfließt: 124 Kilometer durch Schleswig-Holstein.

Vielen Dank für den Kauf der trave! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst. Be True To Your Sound!

Dein Palmer Team

trave

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFÜHRUNG

Die Re-Amplification Box trave wird als unverzichtbares Werkzeug für hochwertiges E-Gitarren-Recording sowohl in professionellen Tonstudios als auch im Homestudio eingesetzt. Sie erlaubt als Verbindungsglied, ein bereits aufgenommenes, trockenes Gitarrensignal unverfälscht wiederzugeben und mit entsprechender Anpassung an einen Gitarrenverstärker zu übertragen, wo es wiederum per Mikrofon abgenommen und aufgezeichnet werden kann. So kann der Tontechniker in aller Ruhe, ohne dass ein Gitarrist anwesend sein muss, mit dem Klang des Instruments mit Hilfe von unterschiedlichen Verstärkern, Gitarreneffekten, Mikrofonen und Mikrofonpositionen experimentieren und mehrere Versionen des bearbeiteten Gitarrensignals auf separate Spuren einer DAW aufzeichnen. Außerdem verfügt die Re-Amplification Box über einen internen Übertrager, der Brummschleifen wirkungsvoll ver-

trave

ANSCHLÜSSE UND BEDIENELEMENTE

ANSCHLÜSSE UND BEDIENELEMENTE

1. INPUT

Symmetrischer Line-Eingang mit einer weiblichen 3-Pol XLR-Buchse. Verbinden Sie den Line-Ausgang Ihres Recordingsystems und den Line-Eingang der Re-Amplification Box mit Hilfe eines hochwertigen Mikrofonkables. Falls das Recordingsystem über keinen XLR-Ausgang verfügt, muss ein Kabel mit entsprechendem Steckverbinder eingesetzt werden.

2. SCHALTER -10dBV / +4dBu

Druckschalter zum Auswählen des Arbeitspegels: Consumer Equipment, Schalter nicht gedrückt (-10 dBV). Professionelles Equipment, Schalter gedrückt (+4 dBu).

3. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.

4. OUTPUT

Hochohmiger Audioausgang mit einer unsymmetrisch beschalteten 6,3 mm Klinkenbuchse. Verwenden Sie ein hochwertiges Gitarrenkabel, um die Re-Amplification Box mit dem Instrumenteneingang eines Gitarrenverstärkers zu verbinden.

5. LEVEL

Pegelsteller zum Anpassen des Ausgangspegels.

ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet ist. Andern falls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Re-Amplification Box daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

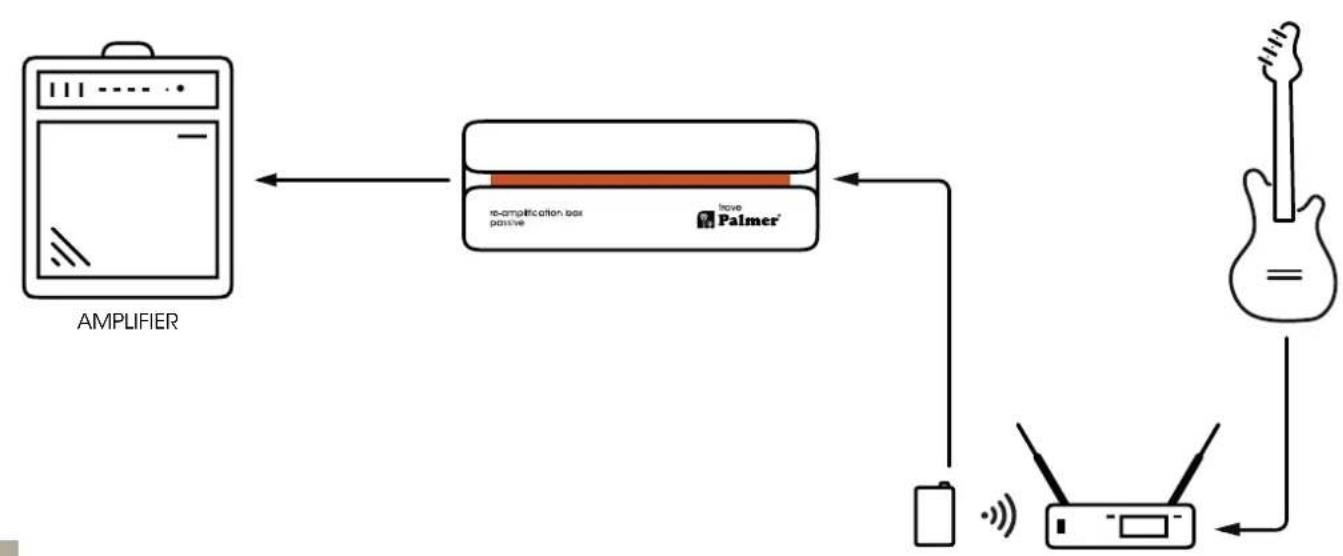

VERKABELUNGSBEISPIELE


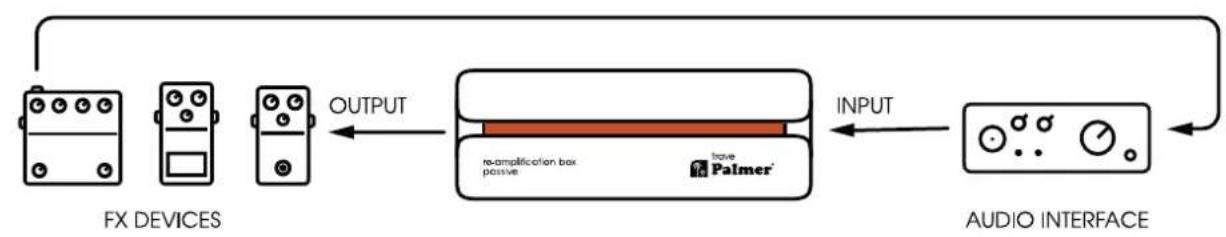

    A["FX DEVICES"] -->|OUTPUT| B["re-amplification box passive"]
    B --> C["INPUT"]
    C --> D["AUDIO INTERFACE"]
    D --> A


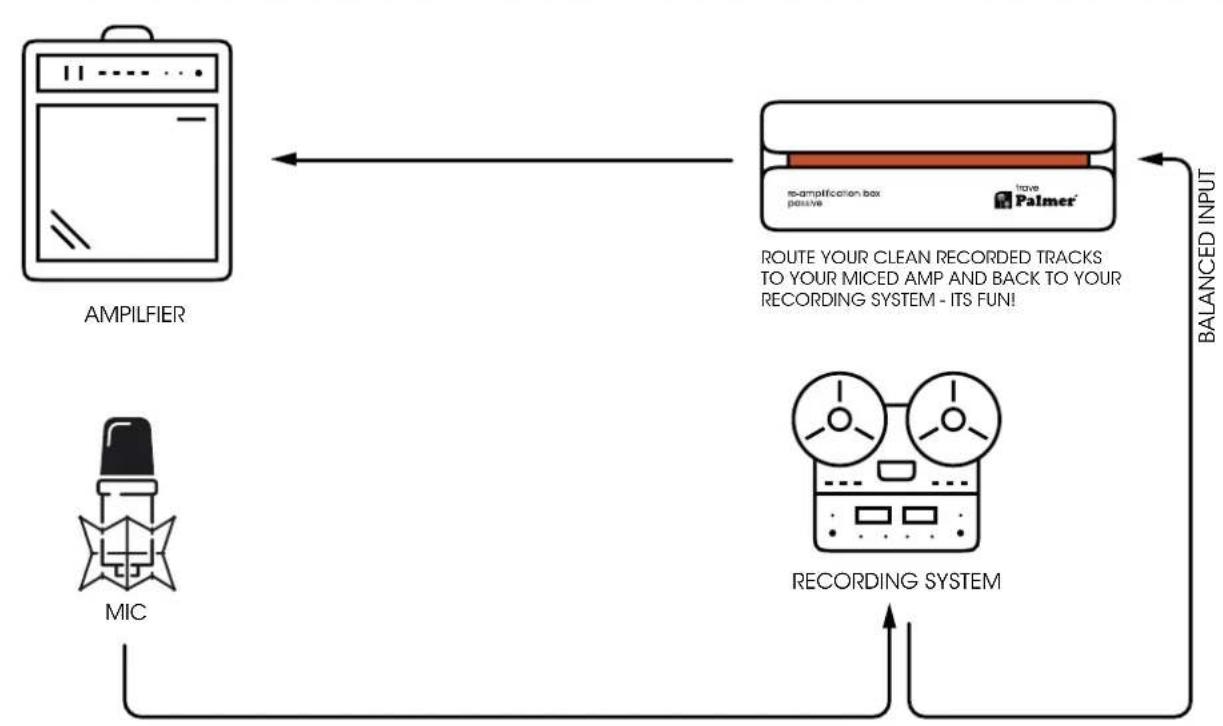

    A["AMPILFIER"] --> B["ROUTE YOUR CLEAN RECORDED TRACKS TO YOUR MICED AMP AND BACK TO YOUR RECORDING SYSTEM - ITS FUN!"]
    C["MIC"] --> D["RECORDING SYSTEM"]
    B --> E["BALANCED INPUT"]
    D --> E

TECHNISCHE DATEN

ALLGEMEIN

Übertrager isoliert Ja

Anzahl Eingänge 1

Eingangstyp

symmetrisch

Ausgangstyp unsymmetrisch

Ausgangsanschlüsse 6,3 mm Klinke

Ground/Lift Schalter Ja

Zusätzliche Funktionen Input Level Schalter, Output Level Potentiometer

Gehäuse Aluminium Strangguss

Abmessungen (H/B/T)

140 x 50 x 68 mm

Gewicht

0,395 kg

Umgebungstemperatur im Betrieb

-20°C...70°C

Relative Luftfeuchtigkeit

<80 %, nicht kondensierend

Enthaltenes Zubehör Gummifüße

AUDIO

Max. Eingangspegel (< 1% THD, 20 Hz)

+19 dBu

Max. Eingangspegel (< 1% THD, 1 kHz)

+32 dBu

Frequenzgang (±1dB, relative 1kHz)

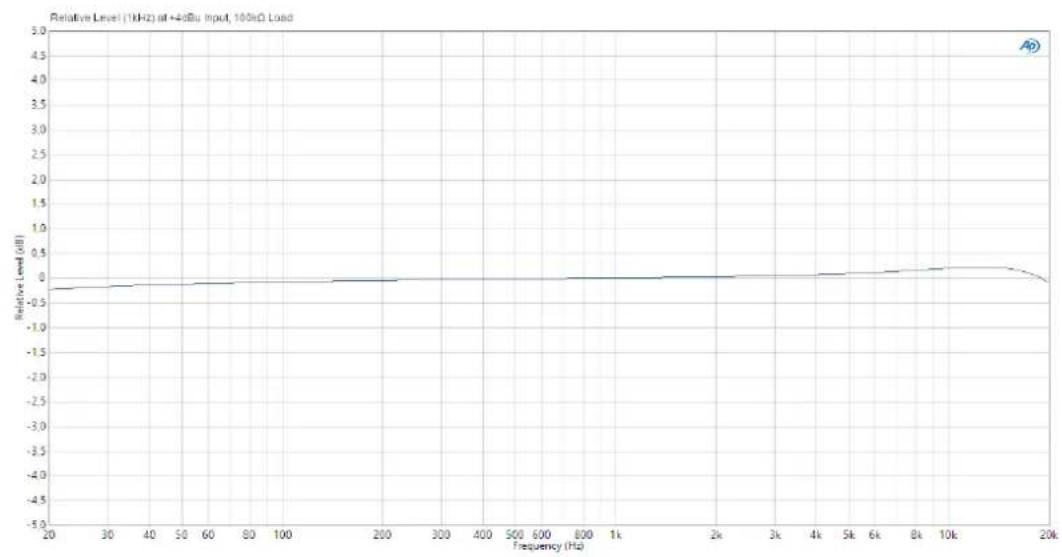

10 Hz - 20 kHz

Eingangsimpedanz (1 kHz, Setting: max. Level, -10dBV)

5 kΩ

Ausgangsimpedanz (1 kHz, Setting: max. Level, -10dBV)

4,2 kΩ

THD (30 Hz, +4 dBu, unity, ungewichtet)

< 0,08 %

THD (1 kHz, +4 dBu, unity, ungewichtet)

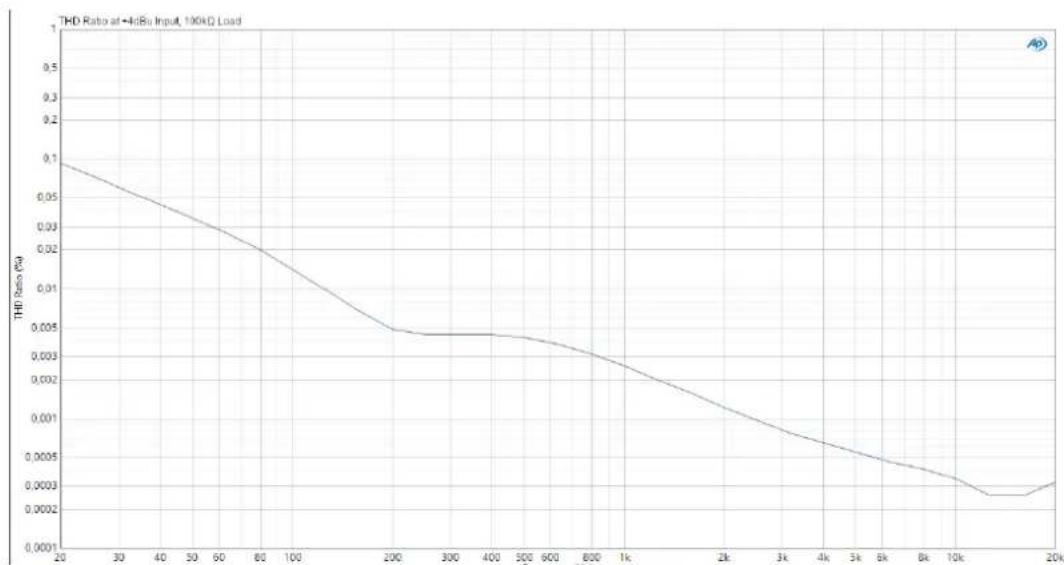

< 0,003 %

IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)

< 0,004 %

Übertrager-Verhältnis 1:3

Alle Messungen wurden mit einem Generator mit 100 Ω Ausgangsimpedanz und 100 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eine kommunale Entsorgungsein richtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungs einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an Ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend): Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.
