BEDIENUNGSANLEITUNG trave Palmer

BEDIENUNGSCANLEITUNG

USER MANUAL

MANUAL DE USUARIO

MANUEL D'UTILISATEUR

Lass deine Signale flieben, natürlich und kraftvoll wie ein Fluss! Die River Series verkorpert diesen Anspruch bis ins Detail: Mit hochprüzisen Schaltungen, desigt von unseren preisgekrönten Ingenieuren, damit mein Sound unverfällig schait sein Ziel erreicht: das Herz deiner Zuhörer.

Denn tatsächigt Palmer. Schon seit 1980 fertigen wir Audio-Tools fur den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen fur ihren ungehinderten Signalfluss und reinen Klang - kristallkar und lebendig wie Wasser! Was lag also naher als die Modelle der River Series nach deutschen Flüssen zu benennen?

Auf der Deutschland Karte siehst du, wo die trave entlangfleBt: 124 Kilometer durch Schleswig-Holstein.

Vielen Dank für den Kauf der trave! Wir wünschen dir viel Freude mit diesen Stück deutscher Ingenieurskunst. Be True To Your Sound!

trave

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Weiterhin ist这点es Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
Kinder (Kinder mussen angewiesen werden, nicht mit dem Gerät zuspielen).

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungitte sorgfaltig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der davon vorgesehenen Art und Weise.
5. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!

EINFUHRUNG

Die Re-Amplification Box trave wird als unverzichtbares Werkzeug für hochwertiges E-Gitarren-Recording sowohl in professionellen Tonstudios als auch im Homestudio eingesetzt. Sie erlaubt als Verbindungsglied, ein bereits aufgenommen, trockenes Gitarrensignal unverfällt während zugegeben und mit entsprechender Anpassung an einen Gitarrenverträger zu übertragen, wo es wiederum per Mikrofon abgenommen und aufgezeichnet werden kann. So kann der Tontechniker in aller Ruhe, ohne dass ein Gitarrist anwesend sein muss, mit dem Klang des Instruments mit Hilfe von unterscheidlichen Verträkern, Gitarreneffekten, Mikrofonen und Mikrofonpositionen experimentieren und mehrere Versionen des bearbeiteten Gitarrensignals auf separate Spuren einer DAW aufzeichen. Außen dem verfügt die Re-Amplification Box über einen internen Übertrager, der Brummschleifen wirkungsvoll ver

trave

ANSCHLUSSE UND BEDIENELEMENTE

ANSCHLUSSE UND BEDIENELEMENTE

1. INPUT

Symmetrischer Line-Eingang mit einer weiblichen 3-Pol XLR-Buchse. Verbinden Sie den Line-Ausgang Ihres Recordingsystems und den Line-Eingang der Re-Amplification Box mit Hilfe eines hochwertigen Mikrofonkables. Falls das Recordingsystem über keinen XLR-Ausgang verfügbar, muss ein Kabel mit entsprechenden Steckverbinder eingesetzt werden.

2. SCHALTER -10dBV / +4dBu

Druckschalter zum Auswahlen des Arbeitspegels:
Consumer Equipment, Schalter nicht gedrückt (-10 dBV).
Professionelles Equipment, Schalter gedrückt (+4 dBu).

3. LIFT / GND

Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummennirkungsvoll zu reduzieren bzw. zu beseitigen.

4. OUTPUT

Hochohmiger Audioausgang mit einer unsymmetrisch beschalteten 6,3 mm Klinkenbuchse. Verwenden Sie ein hochwertiges Gitarrenkabel, um die Re-Amplification Box mit dem Instrumenteteingang eines Gitarrenverstärkers zu verbinden.

5. LEVEL

Pegelsteller zum Anpassen des Ausgangspegels.

ACHTUNG: Das Anschlieben von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet ist. Andern falls können Pegel von Störgeräuschen zu Schäden führen.

HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Re-Amplification Box davon nicht in der Höhe von starken Magnetfeldern (z.B. Netztrafo).

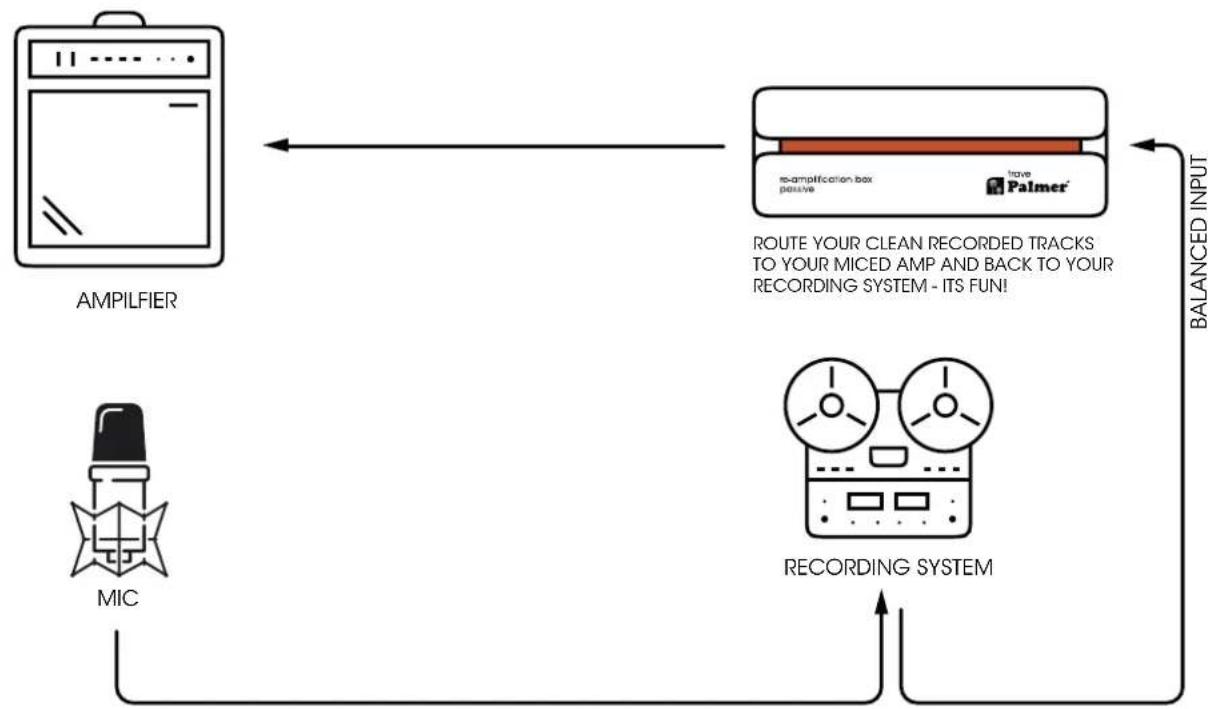

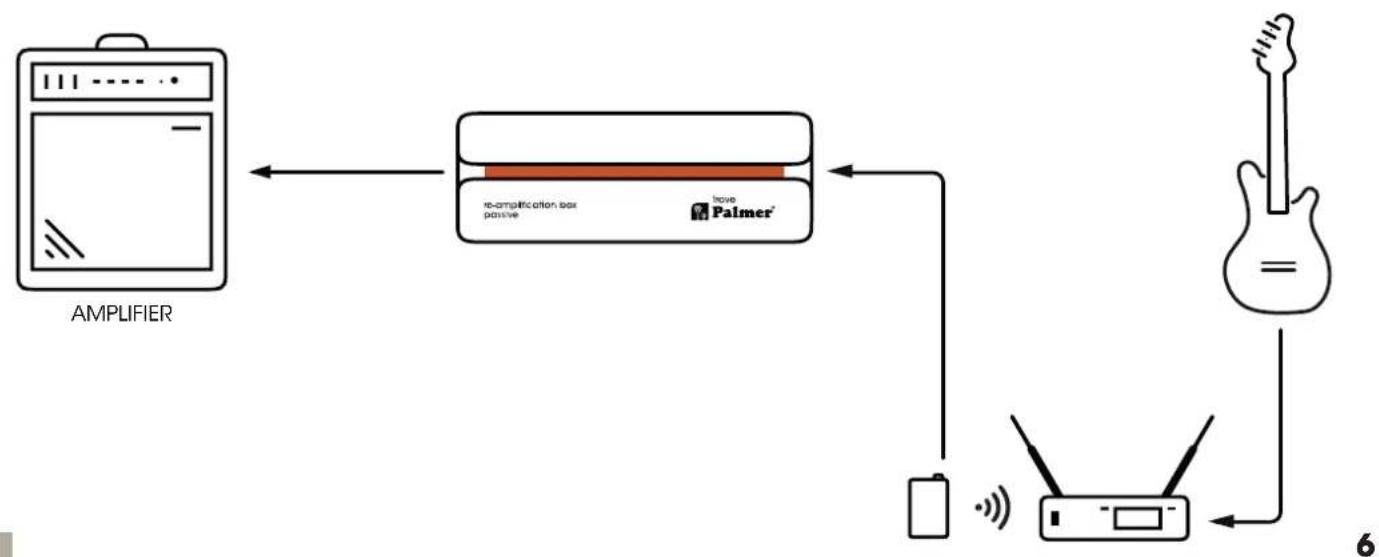

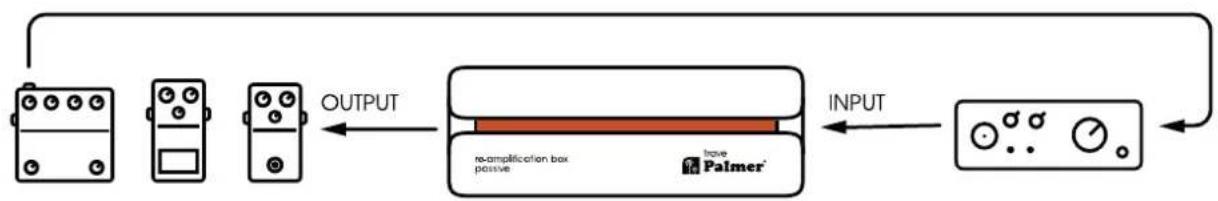

VERKABELUNGSBEISPIELE

FX DEVICES
AUDIO INTERFACE

TECHNISCHE DATEN

ALLGEMEIN

Artikelnummer PTRAVE
Produktart DI-Box
Anzahl Kanäle 1
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 1
Eingangstyp symmetrisch
Eingangsanschlüsse XLR
Anzahl Ausgänge 1
Ausgangstyp unsymmetrisch
Ausgangsanschlüsse 6,3 mm Klinke
Ground/Lift Schalter Ja
Zusätzliche Funktionen Input Level Schalter, Output Level Potentiometer
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T)	140 x 50 x 68 mm
Gewicht	0,395 kg
Umgebungstemperatur im Betrieb	-20°C...70°C
Relative Luftfeuchtigkeit	<80%, nicht kondenserend
Enthaltenes Zubehör Gummifübe
AUDIO
Max. Eingangspegel (<1%THD, 20 Hz)	+19 dBu
Max. Eingangspegel (<1%THD, 1 kHz)	+32 dBu

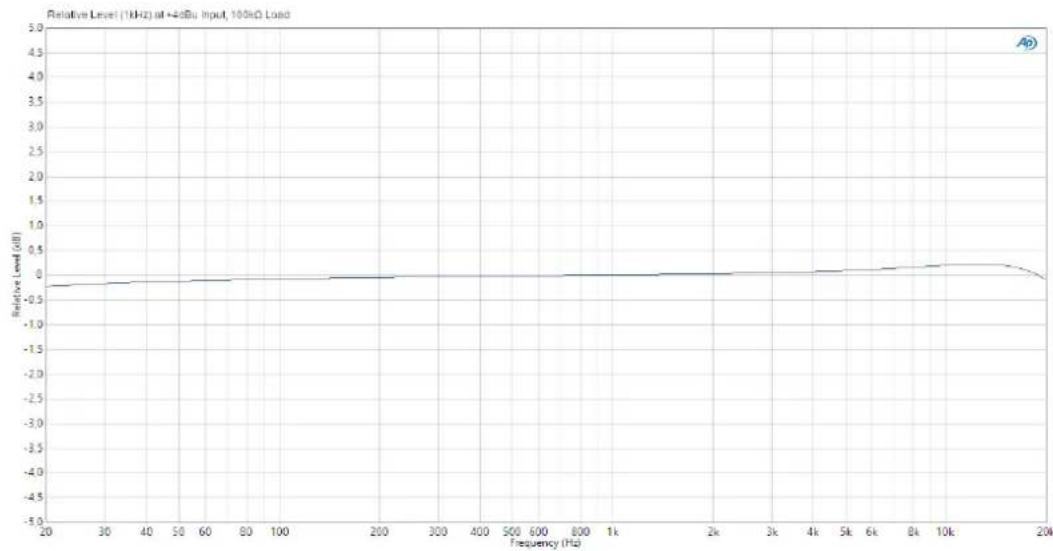

Frequenzgang (±1dB, relative 1kHz)	10 Hz - 20 kHz
Eingangsimpedanz (1 kHz, Setting: max. Level,-10dBV)	5 kΩ
Ausgangsimpedanz (1 kHz, Setting: max. Level,-10dBV)	4,2 kΩ

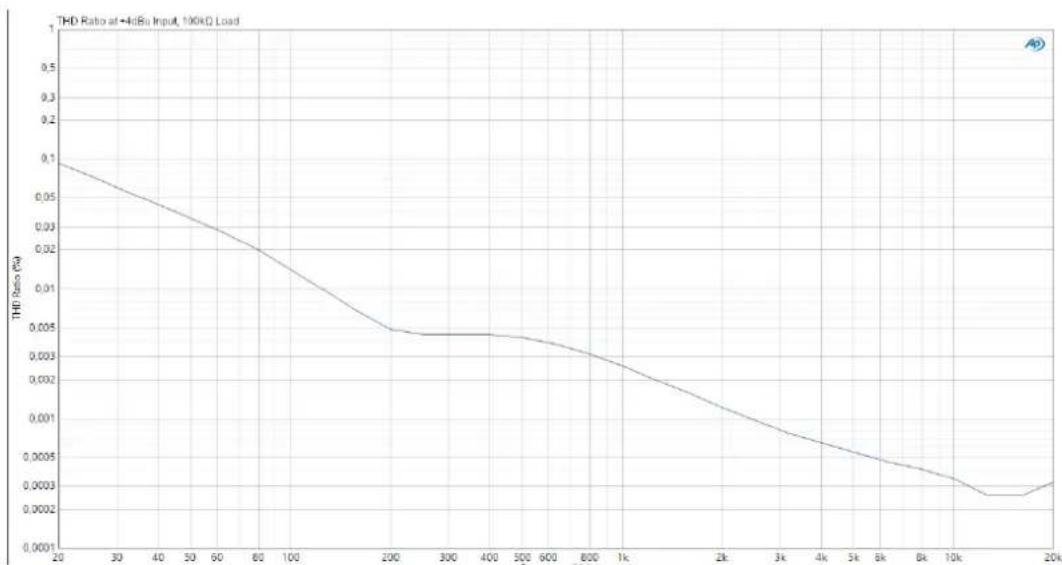

THD (30 Hz, +4 dBu, unity, ungewichtet)	<0,08 %
THD (1 kHz, +4 dBu, unity, ungewichtet)	<0,003 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	<0,004 %
Übertrager-Verhältnis 1:3

Alle Messungen wurden mit einem Generator mit 100 Ω Ausgangsimpedanz und 100 kΩ symmetrischer Last durchgeführt.

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführten werden.
   2.itte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs betrieb oder eineCOMMUNALE Entsorgungseinrichtung entsorgt werden.itte beachten Sie geltende Vorschriften in Ihr dem Land!
2. Beachen Sie alle in Ihr dem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.

BATTERIEN UND AKKUS:

1. Batterien und Akkus gehoren nicht in den Hausmull. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eineCOMMUNALE Entsorgungs einrichtung entsorgt werden.
2. Beachen Sie alle in Ihr dem Land geltenden Entsorgungsgesetze und Vorschriften.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfern't werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.

HERSTELLERERKLARUNGEN

Herstellergarantie & Haftungsbeschränkung Adam Hall GmbH Adam-Hall-Str.1 D-61267 Neu Anspach

E-Mail. [e-mail] / +49 (0)6081 / 9419-0.

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

Im Servicefall wenden Sie sich an ihren Vertriebspartner.

CE-KONFORMITÄT

Hiermit erklart die Adam Hall GmbH, dass these Product
dukt folgender Richtlinie entspricht (soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)

CE-KONFORMITÄTSERKLÄRUNG

Konformitätserklarungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden. Konformitätserklarungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.
