MANUAL DE USUARIO ATEM Television Studio HD8 Blackmagic Design

Mezcladores ATEM Television Studio

Gracias por haber adquirido este producto.

Si no tienes experiencia en el uso de mezcladores durante las producciones en directo, estás a punto de adentrarte al sector más apasionante de la industria televisiva. Se trata de algo único, y es fácil tomarle el gusto a la descarga de adrenalina que se siente al editar en tiempo real mientras el evento acontece ante tus ojos. Esto es televisión de verdad, como debe ser.

Anteriormente, las producciones en directo eran demasiado costosas, y los equipos disponibles en el mercado carecían de la calidad y las funciones necesarias para la transmisión de contenidos. Los nuevos mezcladores ATEM Television Studio han cambiado esta realidad, dado que permiten obtener resultados extraordinarios durante la cobertura de espectáculos en directo. Esperamos que te diviertas creando tus producciones y los aproveches durante mucho tiempo.

Este manual de instrucciones contiene toda la información necesaria para instalar el dispositivo.

En la página de soporte técnico de nuestro sitio web encontrarás la versión más reciente del software para la línea de mezcladores ATEM. Basta con conectar un equipo informático al mezclador y al panel de control mediante un cable USB para actualizarlos y acceder a nuevas prestaciones. Por último, no olvides registrarte al descargar las actualizaciones, a fin de que podamos mantenerte informado sobre nuevos lanzamientos. Trabajamos continuamente para superarnos y desarrollar herramientas innovadoras, así que no dudes en hacernos saber tu opinión.

Grant Petty

Grant Petty

Director ejecutivo de Blackmagic Design

Índice

ATEM Television Studio 786

Mezcladores M/E 786

Mezcladores A/B 788

Funcionamiento de los

mezcladores ATEM 788

Primeros pasos 789

Conexión del cable de alimentación 789

Función de visualización simultánea 790

Conexión de fuentes 790

Conexión de audio 791

Cómo realizar una transición 792

Configuración de la red 795

Uso del modelo ATEM Television Studio

Descripción general del panel de control 796

Control del sistema 797

Modificación de ajustes 799

Inicio 799

Ajustes 799

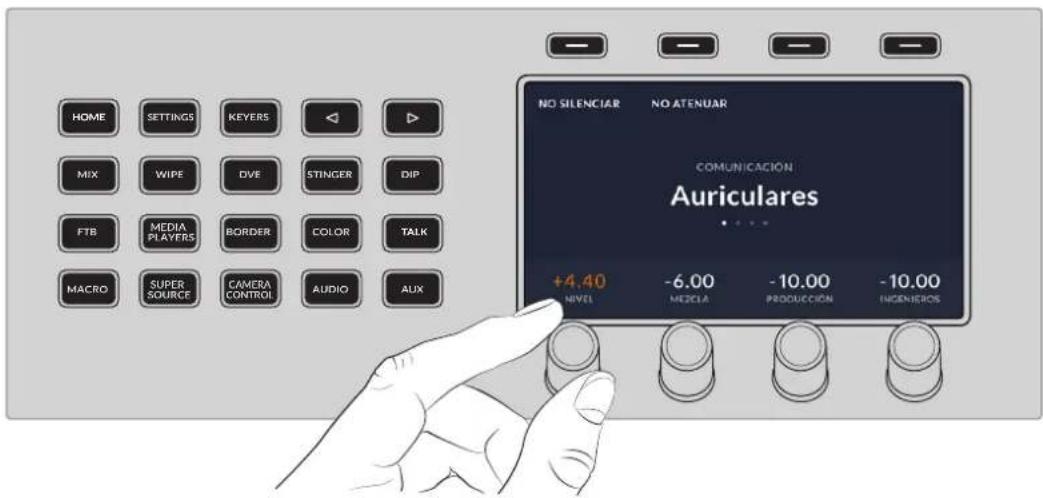

Botones del sistema de comunicación 801

Mezcla y efectos 804

Control de transiciones y superposiciones previas 806

Superposiciones posteriores 808

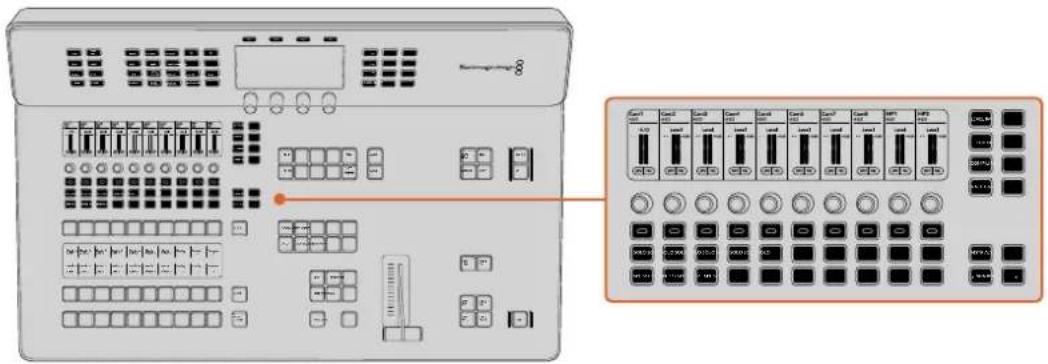

Mezcla de audio 809

Columnas de canales 809

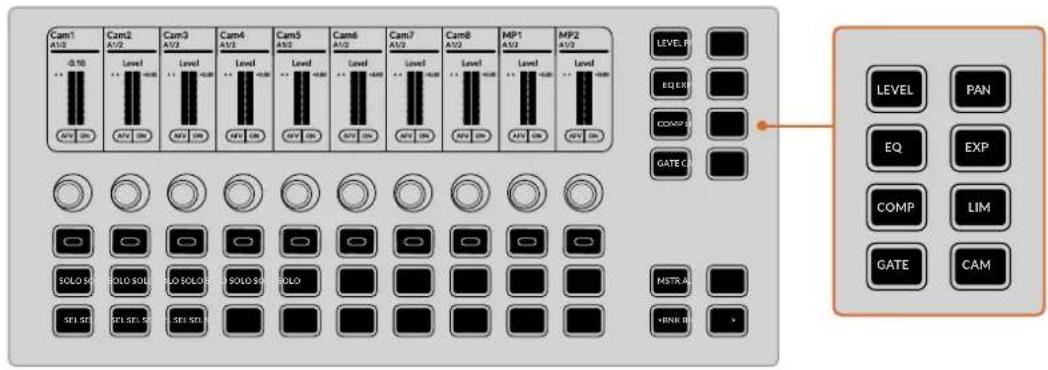

Botones de configuración 811

Botones para canales y modificadores 813

Dinámica de trabajo con los controles de audio 813

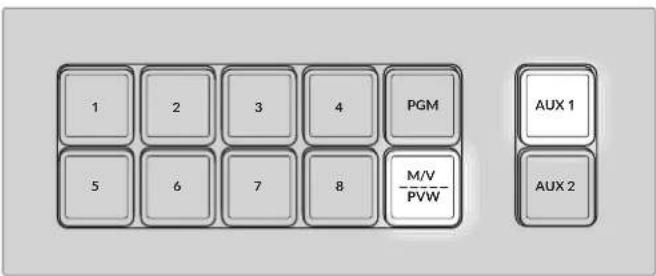

Botones de selección 815

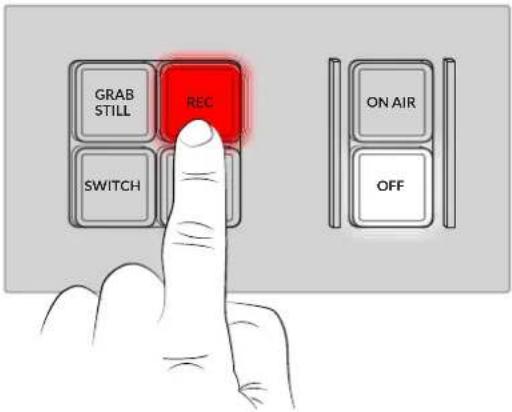

Botones de transmisión y grabación 816

Soportes de almacenamiento 817

Preparación de unidades de almacenamiento en equipos informáticos 817

Preparación de unidades de almacenamiento en mezcladores ATEM Television Studio 818

Acceso al contenido del soporte de almacenamiento 819 Sincronización 820

Modo de visualización simultánea 822

ATEM Software Control 826

Panel de control virtual 827

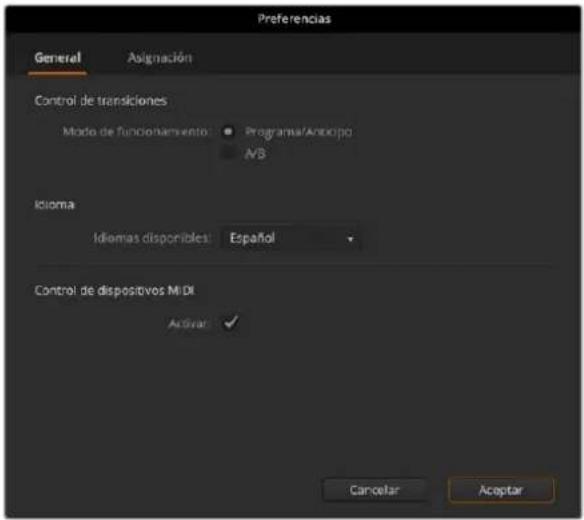

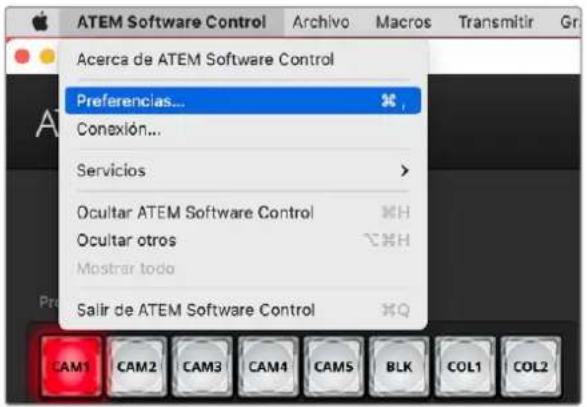

Preferencias 828

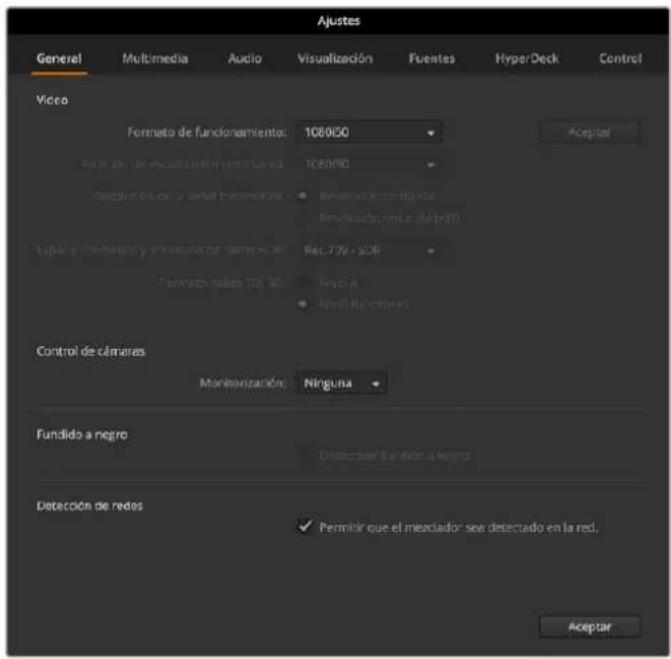

Modificación de ajustes del mezclador 830

Ajustes generales 830

Ajustes multimedia 832

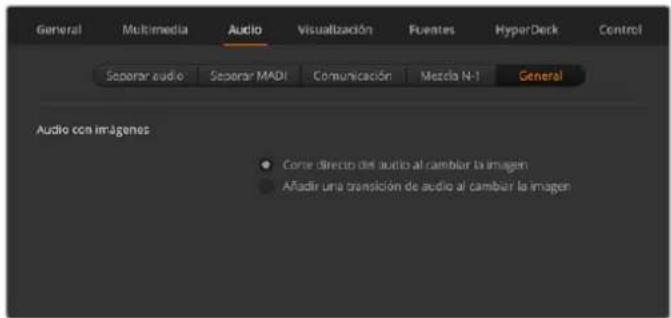

Ajustes de audio 832

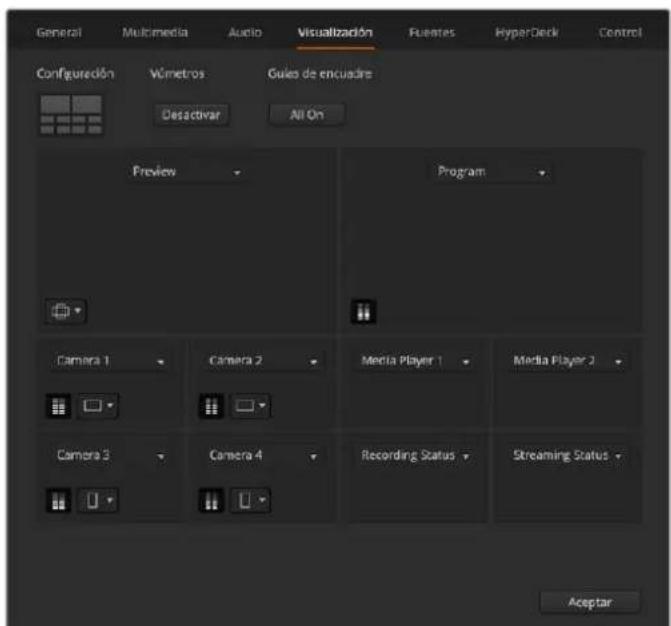

Ajustes para modo de visualización simultánea 834

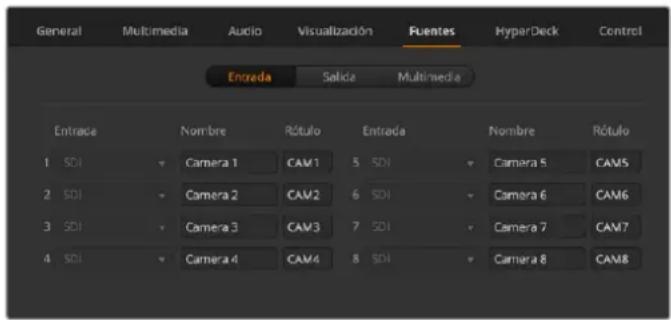

Fuentes 835

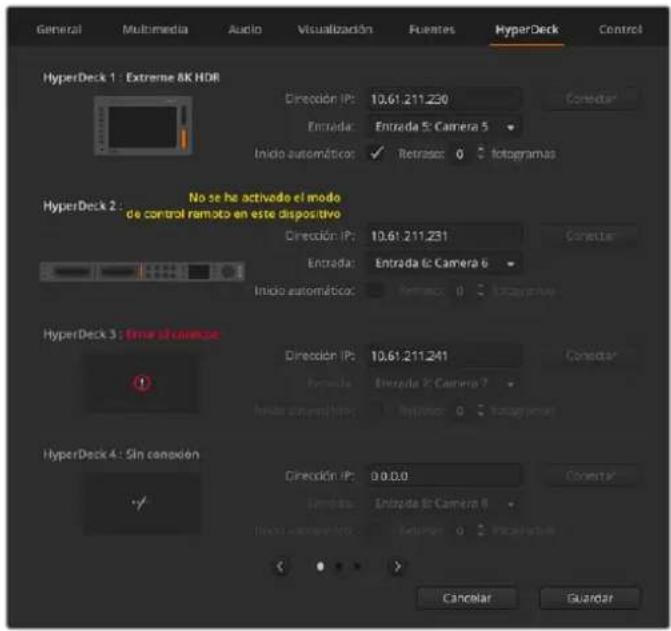

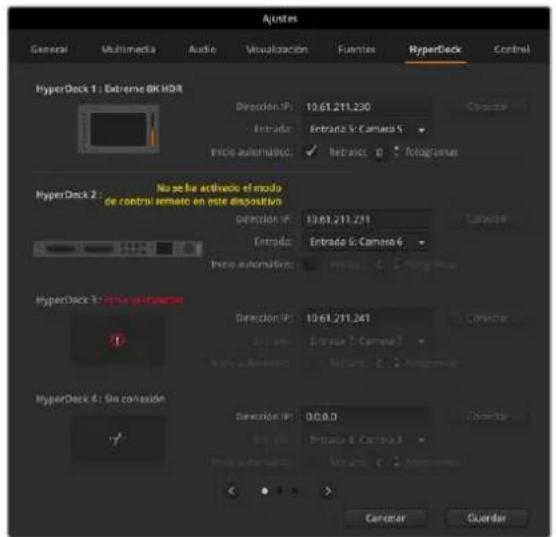

Ajustes para grabadores HyperDeck 836

Ajustes de control remoto 836

Salidas auxiliares 837

Asignación de canales de audio 838

Uso de la función SuperSource 839

Guardar y restablecer los ajustes del mezclador 841

Alternar fuentes con el programa ATEM Software Control 843

Teclas de acceso rápido 843

Mezclas y efectos 844

Control de transiciones y superposiciones previas 845

Canales para superposiciones posteriores 846

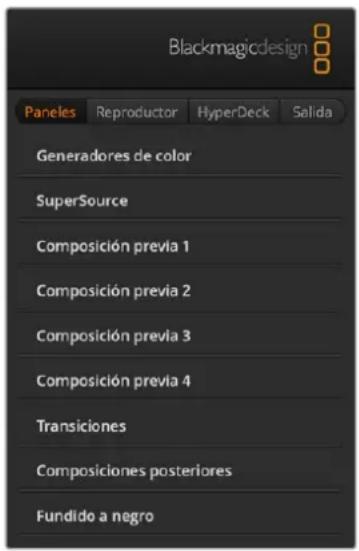

Paneles de opciones 847

Reproductor 848

HyperDeck 848

Salida 848

Generador de código de tiempo 852

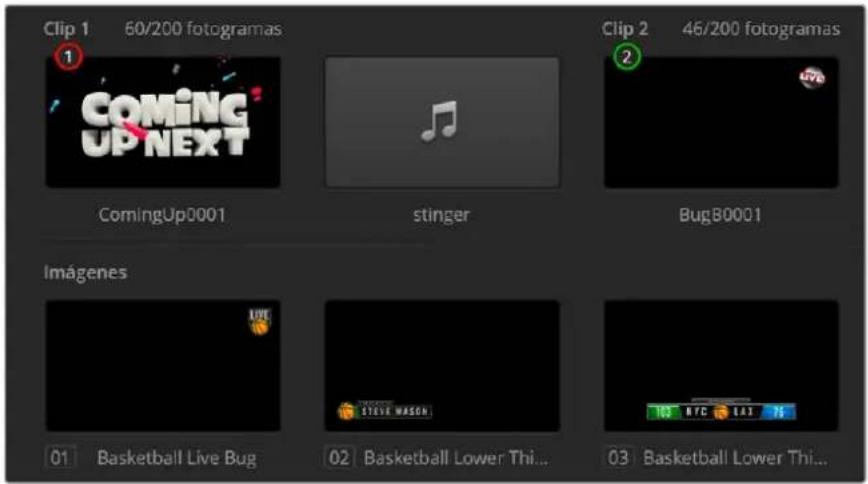

Panel multimedia 853

Mezcla de audio 855

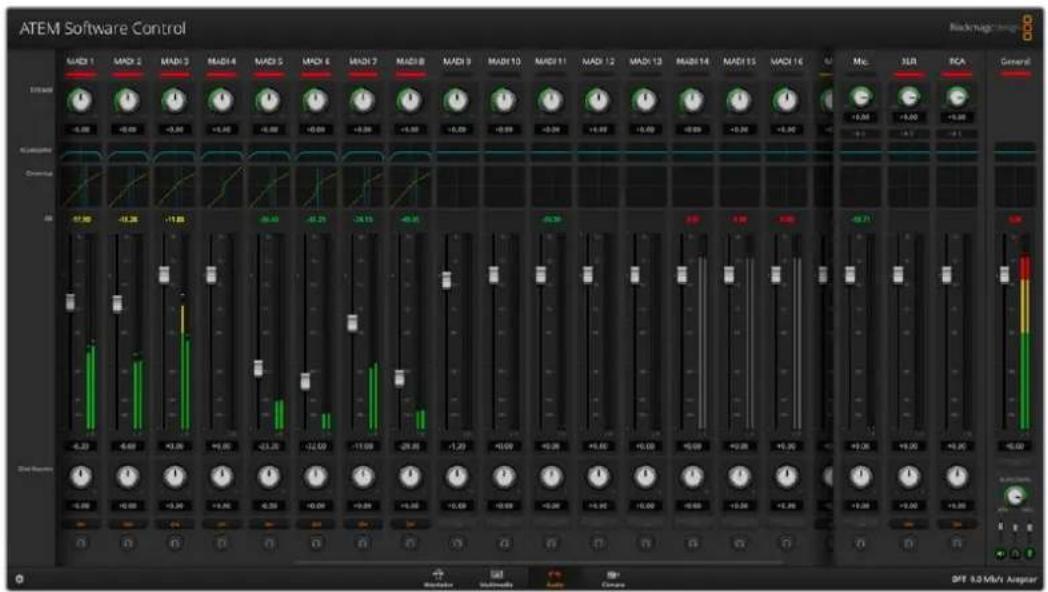

MADI 857

Ajustes de los auriculares 858

Controles Fairlight avanzados 859

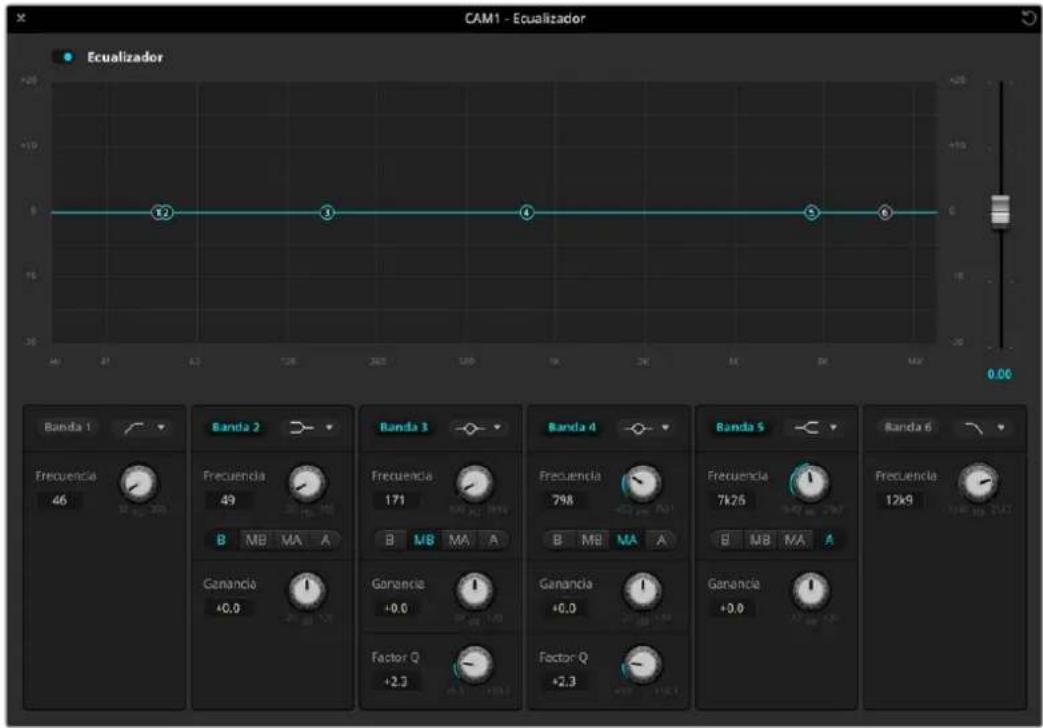

Ecualizador paramétrico de seis bandas 859

Procesadores de dinámica 862

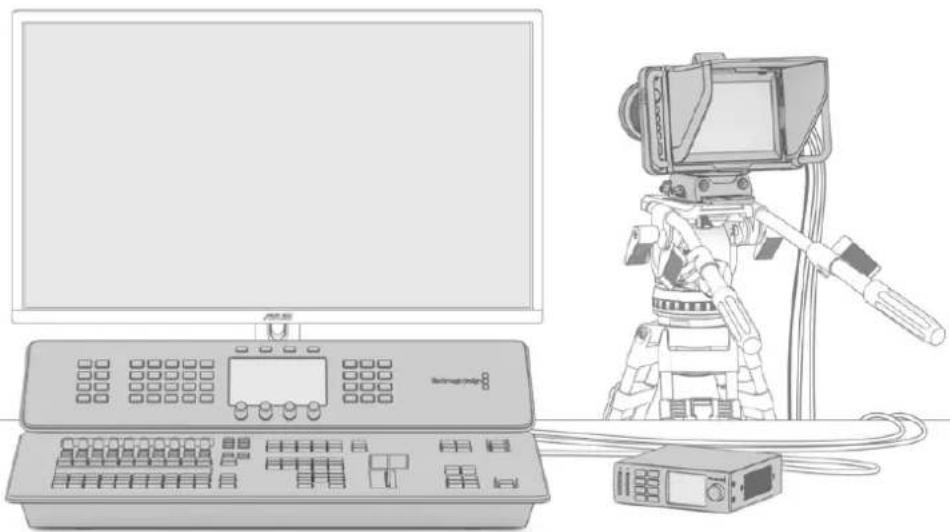

Uso de la función de control de cámaras 866

Panel de control de cámaras 867

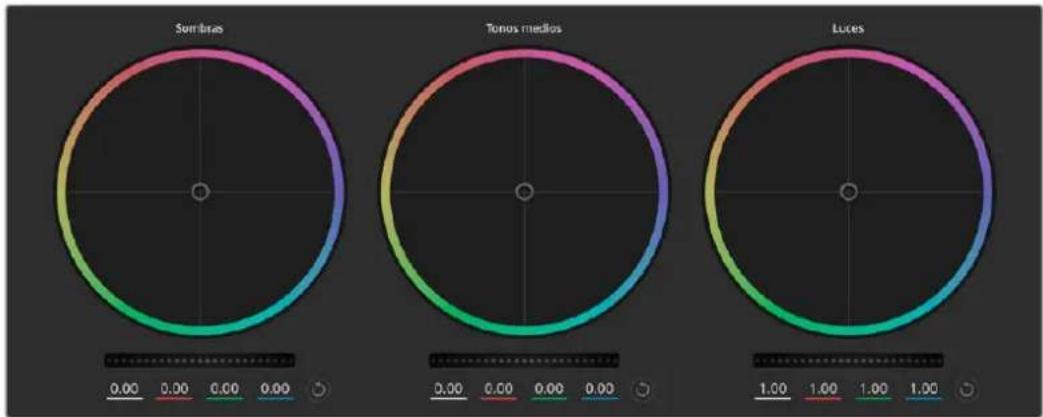

Herramientas de DaVinci Resolve para correcciones primarias 870

Funcionamiento del mezclador 873

Fuentes internas 873

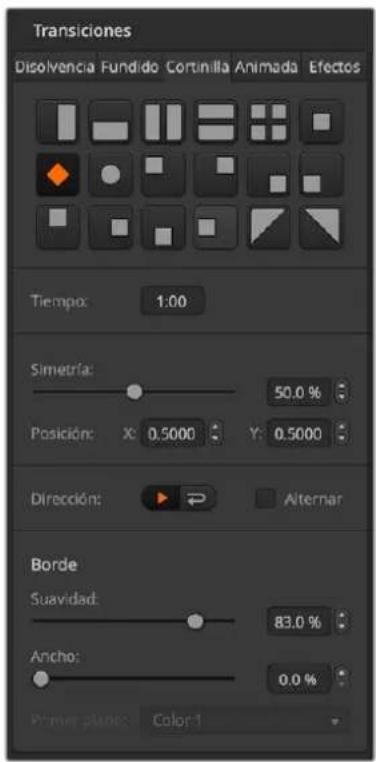

Tipos de transiciones 874

Composición de imágenes 890

¿Qué es una composición? 890

Composición por luminancia 890

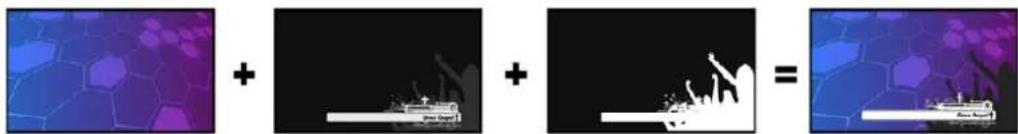

Composición lineal 891

Composición precompuesta 891

Composición por crominancia 894

Cómo realizar una composición

por crominancia avanzada 894

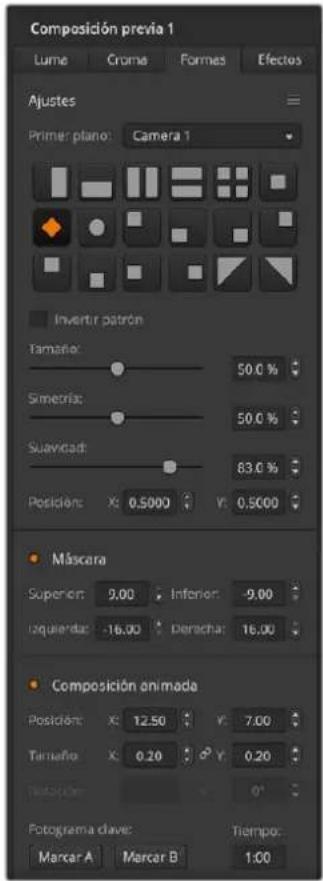

Composiciones con figuras geométricas

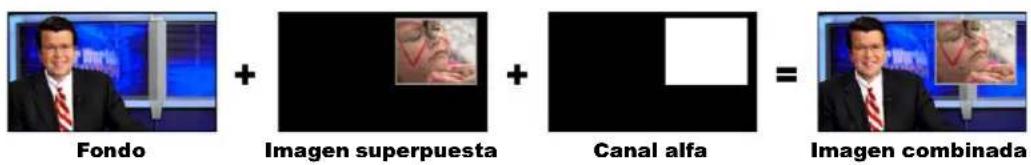

Composiciones con efectos visuales 899

Cómo realizar transiciones con

composiciones previas 902

Cómo realizar transiciones con

composiciones posteriores 904

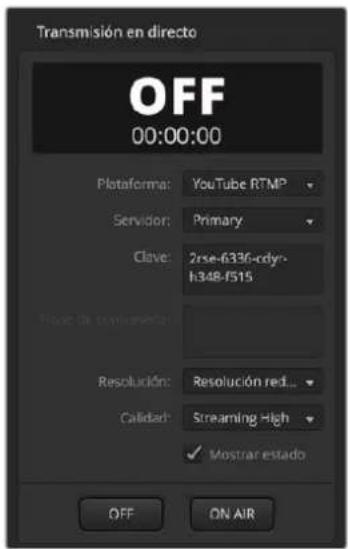

Transmissiones por Internet 905

Obtención de la clave de transmisión 905

Transmisión por Internet

compartiendo la red del equipo

informático 906

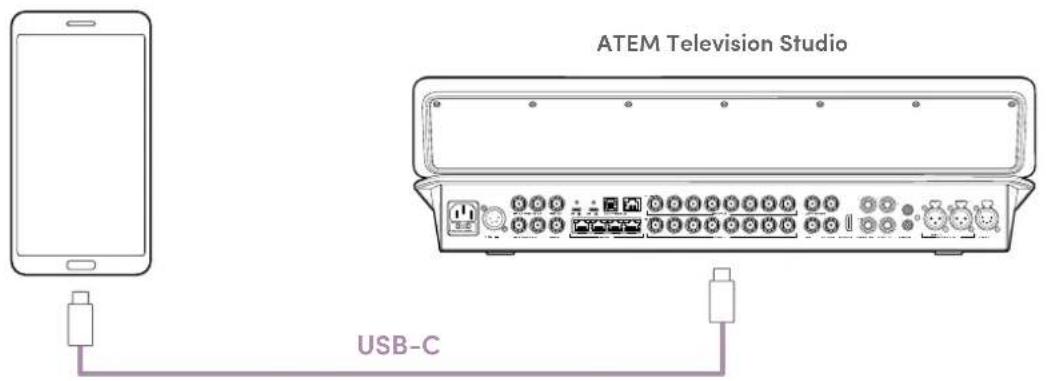

Conexión mediante teléfonos móviles 907

Funciones adicionales en los

modelos ISO 908

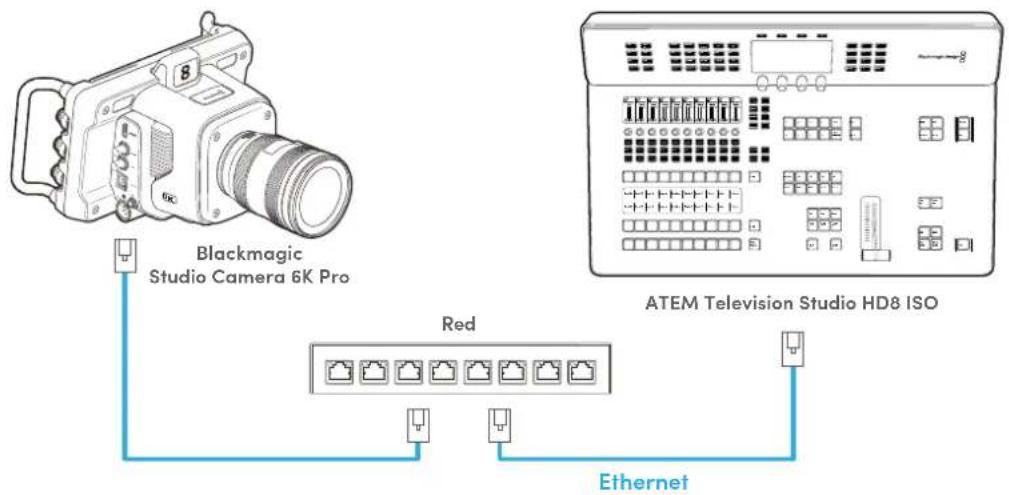

Conexión de fuentes remotas

mediante una red local 908

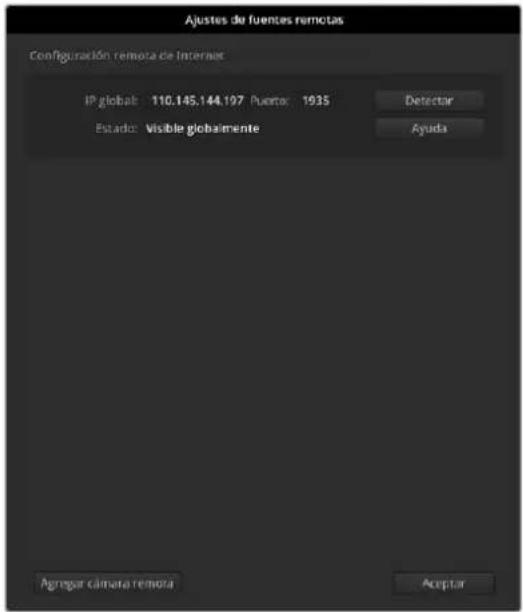

Conexión de fuentes remotas

mediante Internet 910

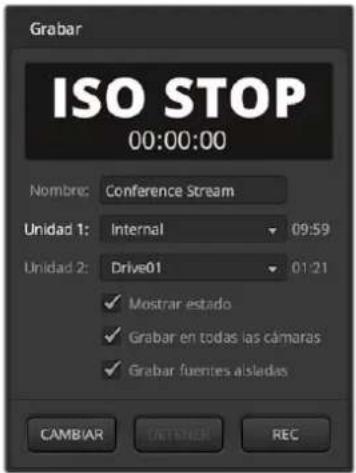

Grabación de archivos ISO 912

Ventajas de editar material transmitido 914

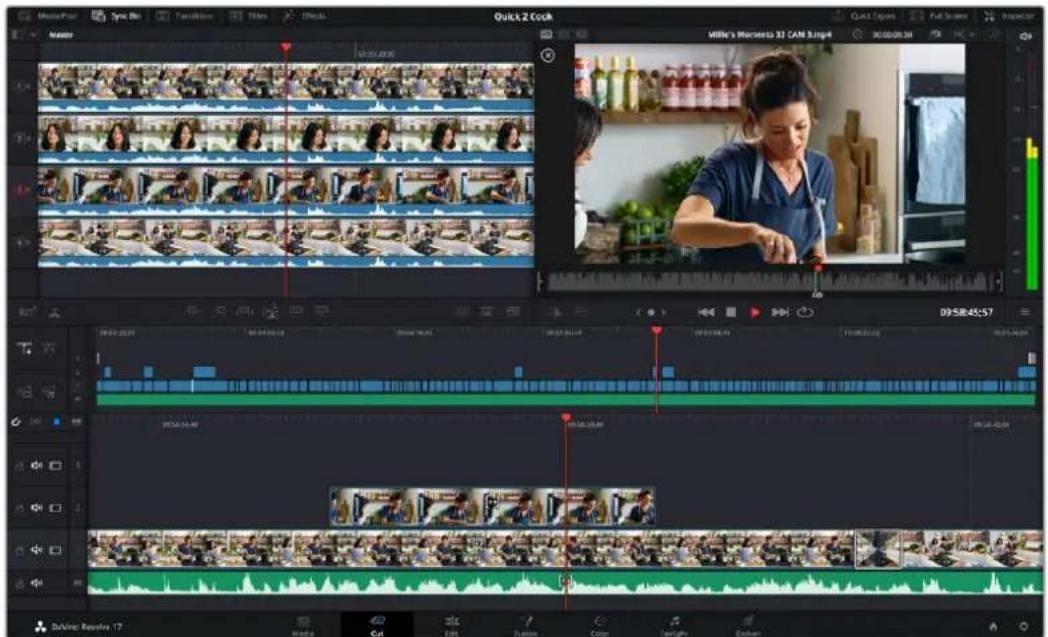

Edición con DaVinci Resolve 917

Palanca de mando del modelo

ATEM Television Studio 4K8 919

Control de cámaras mediante la

palanca de mando 919

Conexión de cabezales remotos 919

Uso de Adobe Photoshop con

mezcladores ATEM 921

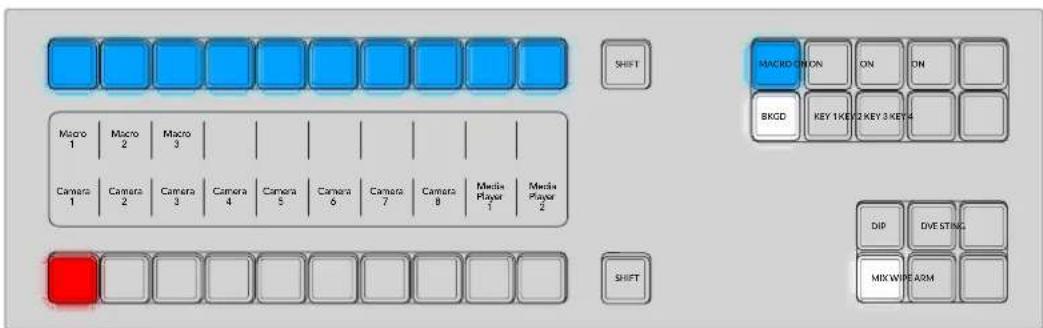

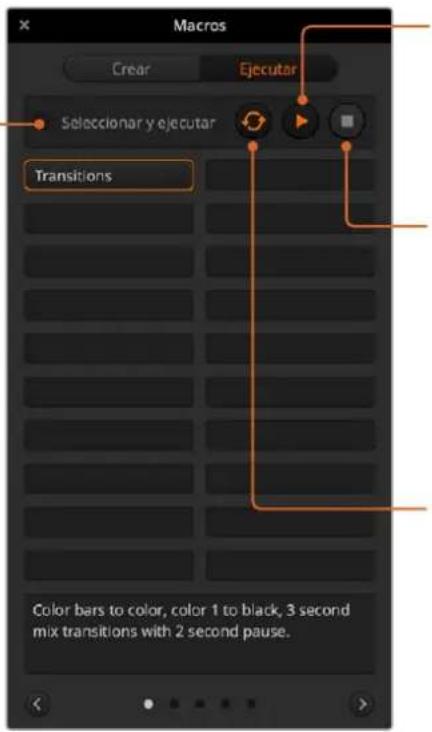

Macros 923

¿Qué es una macro? 923

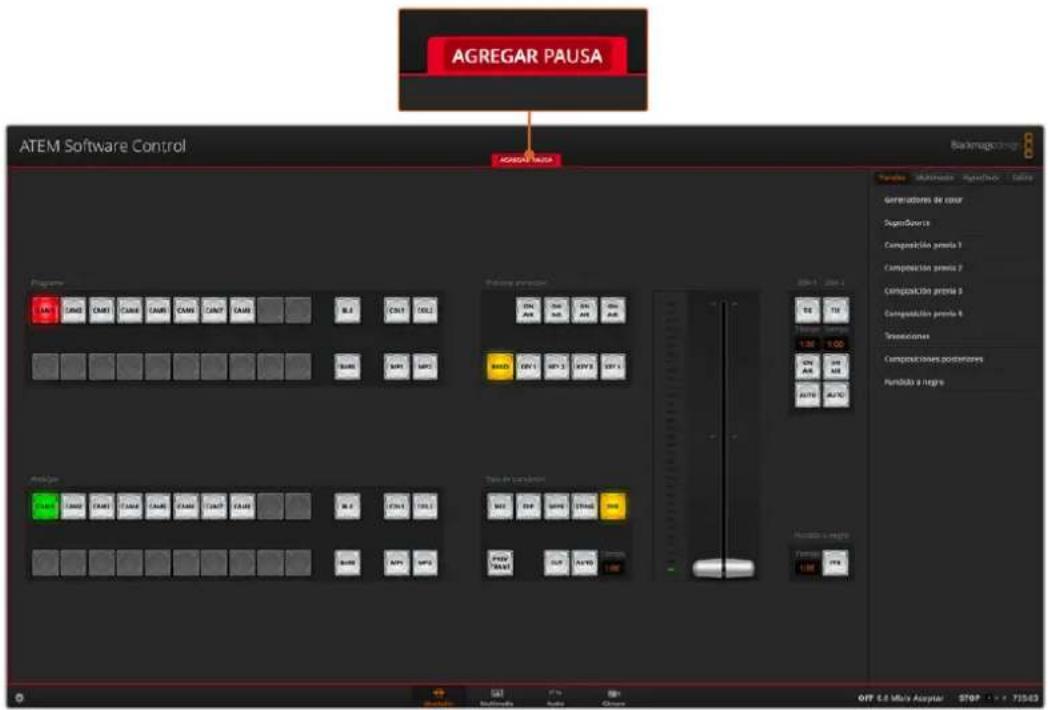

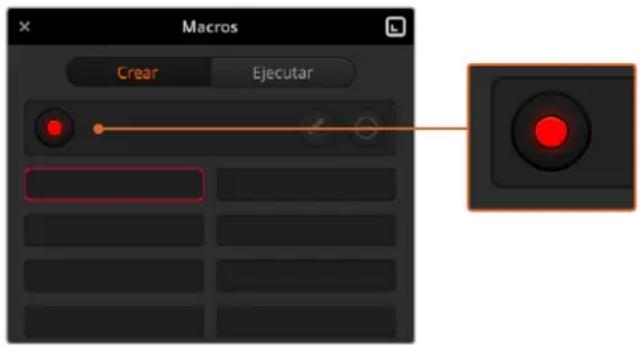

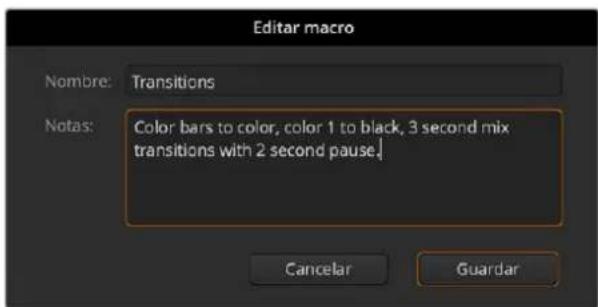

Macros en el programa ATEM

Software Control 923

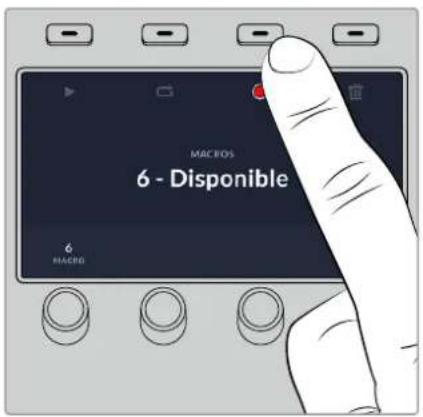

Grabación de macros en los

modelos ATEM Television Studio 928

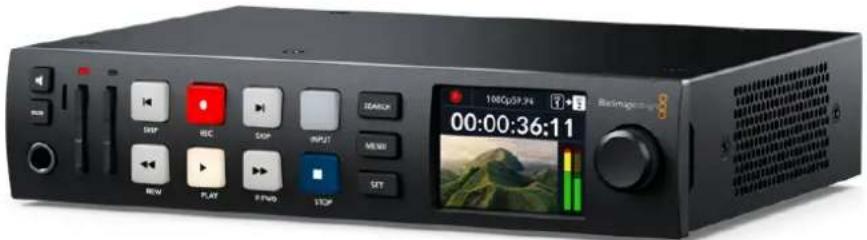

Control de grabadores HyperDeck 930

Introducción 930

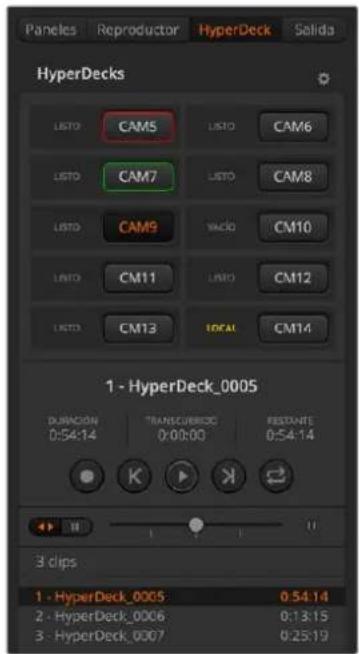

Manejo de grabadores

HyperDeck desde el programa

ATEM Software Control 934

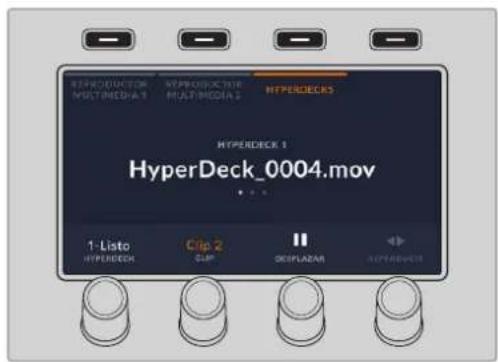

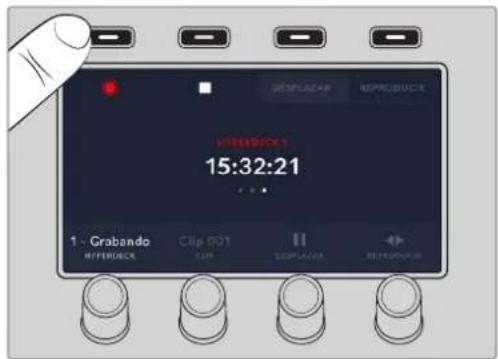

Control de grabadores

HyperDeck con los modelos

ATEM Television Studio 936

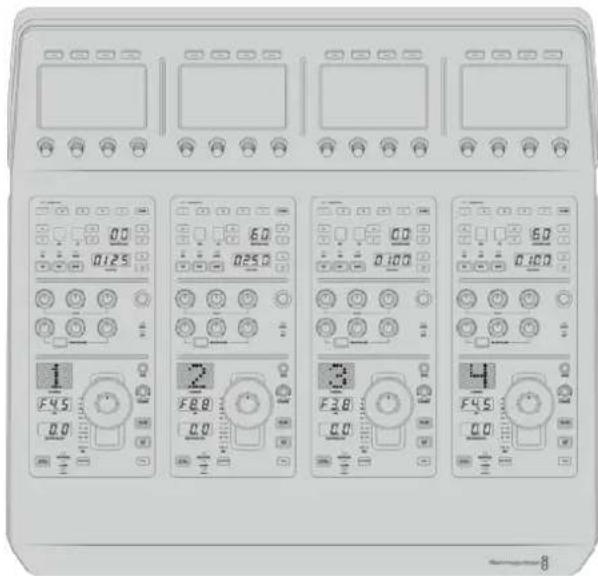

Uso del dispositivo ATEM Camera

Control Panel 937

807

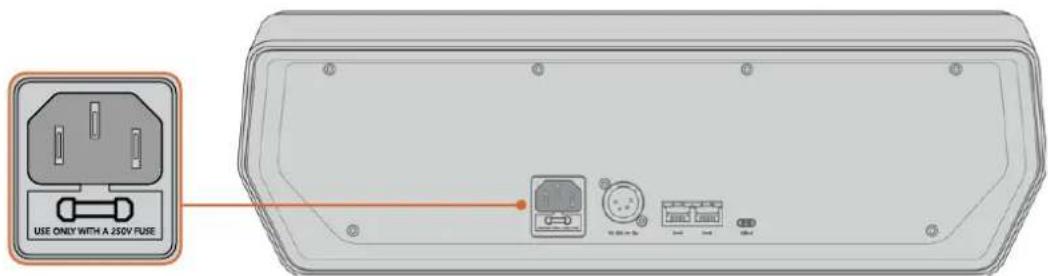

Alimentación del panel 938

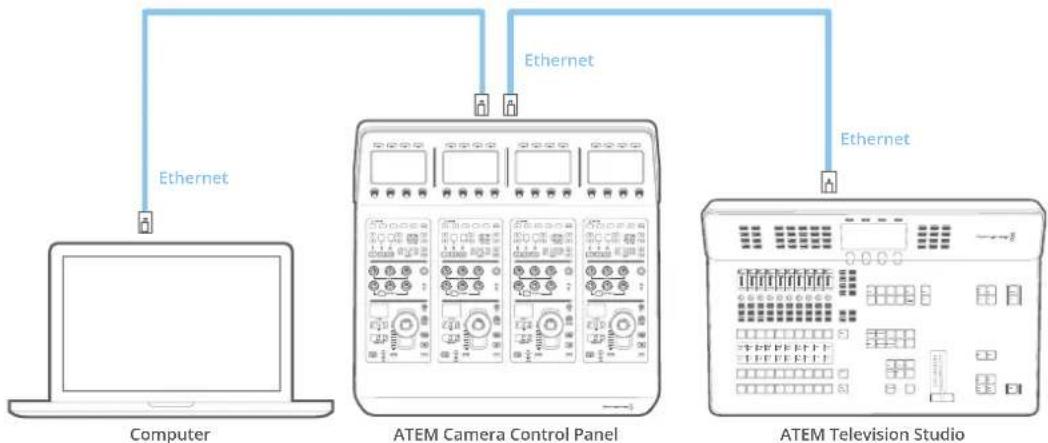

Conexión del panel al mezclador 938

Modificación de los ajustes de red 939

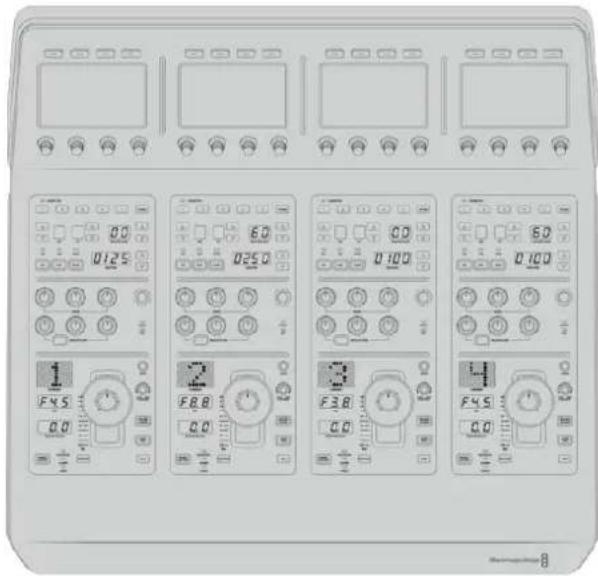

Distribución de los controles en el panel 941

Cómo controlar las cámaras 946

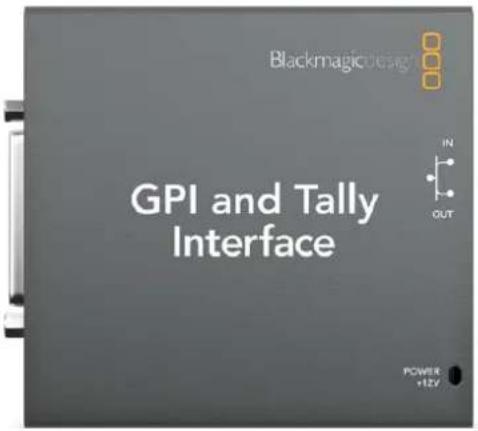

Sistemas de señalización 954

Señalización mediante el

dispositivo GPI and Tally Interface 954

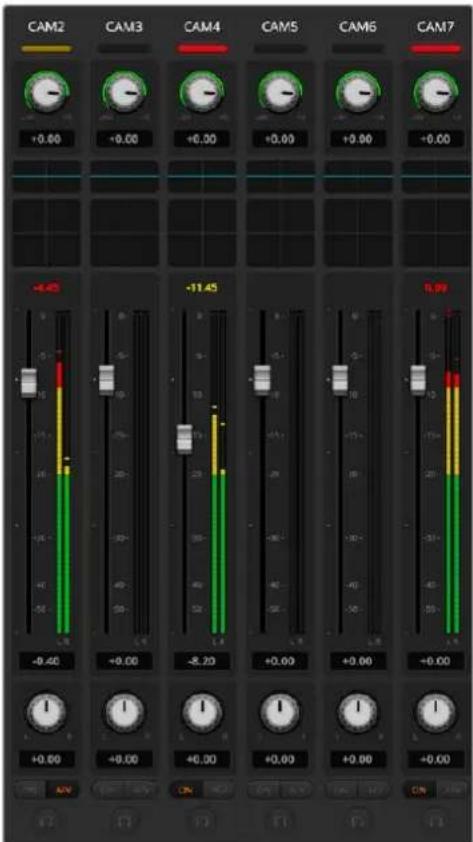

Uso de otras consolas de audio 956

Actualización del sistema

operativo interno 960

Cables adaptadores para la

comunicación y el control de cámaras 961

Diagrama de pines del

conector XLR para auriculares 962

Información para desarrolladores

(en inglés) 963

Los mezcladores ATEM Television Studio son equipos profesionales para producciones digitales que permiten procesar diversas fuentes y alternar entre ellas durante las transmisiones en directo. Presentan un diseño familiar con bancos de mezcla y efectos, y pueden controlarse tanto desde un panel como desde un equipo informático, brindando de este modo la posibilidad de conmutar señales con rapidez y facilidad. Cabe destacar que estos dispositivos también funcionan en modo A/B, lo cual facilita su manejo a aquellos usuarios acostumbrados a modelos más antiguos.

Para comenzar a utilizar este equipo, basta con ponerlo en funcionamiento, ya que cuenta con un panel de control integrado que permite alternar entre distintas señales presionando los botones correspondientes. No obstante, es posible emplear el programa ATEM Software Control o incluso conectar paneles adicionales para crear una solución más avanzada.

Para comenzar a utilizar el dispositivo, basta con conectar una cámara a una entrada, un grabador a la salida principal, y un monitor a la salida de visualización simultánea.

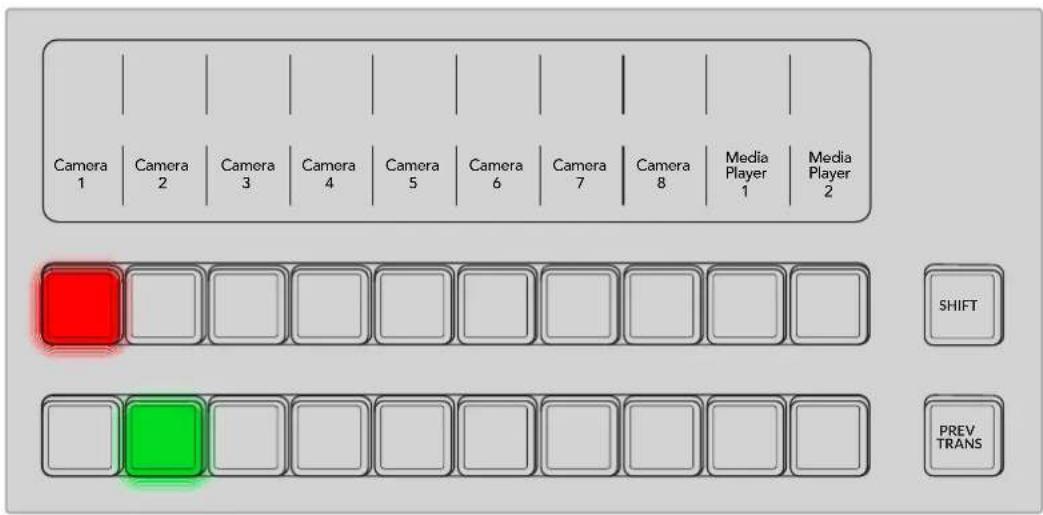

Mezcladores M/E

Es posible que los mezcladores económicos que haya empleado anteriormente no admitan el modo de funcionamiento generalmente conocido como M/E. Si está familiarizado con este modo, puede pasar por alto esta sección y proceder a la instalación del dispositivo.

Por el contrario, si es la primera vez que se enfrenta a un mezclador ATEM, puede resultar un tanto abrumador debido a la cantidad de botones y mandos. Sin embargo, el equipo es muy fácil de usar, ya que la disposición de los controles sigue un orden lógico.

La línea de mezcladores ATEM incluye dispositivos de alta gama que funcionan según la dinámica M/E utilizada en la industria de la teledifusión. De esta forma, una vez familiarizado con su funcionamiento, podrá usar prácticamente cualquier otro tipo de mezclador empleado en la actualidad para transmitir contenidos.

El modo M/E ha sido desarrollado durante décadas para tratar de eliminar los errores cometidos al alternar señales durante la transmisión de eventos en directo. Permite ver con facilidad lo que acontece en todo momento, a fin de evitar confusiones que conducen a equivocaciones. Este tipo de funcionamiento brinda la posibilidad de verificar las fuentes que van a ser transmitidas y probar diferentes efectos antes de emitirlas al aire. Los botones del dispositivo para cada composición y transición indican al usuario lo que está sucediendo o va a suceder en forma inmediata.

La mejor forma de aprender a utilizar el mezclador es probar las diferentes funciones que ofrece y consultar el manual a modo de referencia. Si lo desea, puede instalar el dispositivo directamente antes de leer el resto de este apartado.

Las partes que más se destacan en un panel de control con bancos M/E son la palanca de transiciones y las filas de botones vinculados a las señales transmitidas y los anticipos.

Las filas de botones para el programa y los anticipos permiten ver una fuente y emitirla al aire.

Existen varias transiciones disponibles que pueden seleccionarse mediante los botones a la izquierda de la pantalla del dispositivo o presionando los correspondientes al tipo de transición específico en el panel. Es posible seleccionar una amplia variedad de cortinillas y efectos visuales, así como ajustar la duración de la transición y otros parámetros.

Otro concepto importante en este tipo de mezcladores es que las señales seleccionadas en los buses de programa y anticipos corresponden a la imagen de fondo. Esto se debe a que los distintos efectos y capas se superponen a dicha fuente. De esta forma, es posible vincular gráficos a una capa y verlos anticipadamente. Al encenderse el botón correspondiente, se verá la capa superpuesta sobre la imagen de fondo en la señal principal. Esto resulta de suma utilidad y permite realizar composiciones con múltiples capas.

Otra de las grandes ventajas de este modo de funcionamiento es que las capas pueden asociarse a las transiciones. Esto permite realizar disolvencias con elementos superpuestos que aparecen o desaparecen gradualmente en forma sincronizada. De esta manera, es posible crear una composición con diferentes superposiciones que se emiten al aire en forma conjunta. Esta es la función que cumplen los botones del módulo Próxima transición en la interfaz del programa informático. Por ejemplo, existen distintas opciones a fin de realizar transiciones comunes o seleccionar elementos para superponerlos a la imagen después de la transición.

Asimismo, se pueden vincular múltiples capas al fondo simultáneamente. Por otra parte, el mezclador dispone de botones especiales para asociar composiciones a una transición o realizar cortes directos y disolvencias con elementos superpuestos, lo cual brinda una mayor flexibilidad. Una composición posterior siempre se superpone a los restantes elementos, incluida la transición. Por tal motivo, resulta ideal para insertar logotipos y textos móviles.

Por último, al finalizar una producción en directo, es bueno poder contar con un botón para realizar un fundido a negro. Este se encuentra en la parte inferior derecha del mezclador y permite llevar a cabo este procedimiento sin pasar por alto ninguna capa. Este tipo de transición resulta útil para atenuar la imagen de todas las fuentes en forma simultánea.

Otra de las partes que se destacan en este tipo de mezcladores es el bus de selección. Este se encuentra arriba del bus del programa y permite seleccionar fuentes a fin de aplicar efectos y otras funciones. Asimismo, brinda la posibilidad de escoger fuentes para realizar una composición o ejecutar macros directamente desde el panel de control.

Como se explica en esta descripción general, los bancos M/E permiten realizar producciones en directo con seguridad y proporcionan información sobre el estado del mezclador para poder saber lo que está sucediendo en todo momento. Una vez familiarizado con esta dinámica de trabajo, podrá emplear diferentes modelos con suma facilidad, ya que todos funcionan de la misma manera.

Mezcladores A/B

Si hace algún tiempo que no utiliza un mezclador, es probable que esté familiarizado con los modelos A/B.

Estos mezcladores cuentan con un bus A y un bus B. Uno de ellos corresponde al bus del programa, que indica la fuente transmitida mediante un botón encendido de rojo. El otro es el bus de anticipos y dispone de un botón verde que permite ver las imágenes en forma anticipada. Al mover la palanca de transición, los botones permanecen encendidos y simplemente cambian de rojo a verde, y viceversa.

El modo A/B resulta un tanto más confuso cuando no se utiliza la palanca de transición para cambiar entre dos planos. Al emplear el botón de corte o transición automática para emitir el anticipo al aire, o si hay más de un panel de control conectado al mezclador, la palanca en el panel de control empleado no se moverá. La luz roja que indica la señal emitida a través de la salida principal siempre acompaña el movimiento de la palanca de transición, y dado que esta no se mueve, se enciende otro botón en la misma fila. Lo mismo sucede con la luz verde que indica el anticipo.

Esto puede resultar bastante confuso e induce a errores cuando la palanca no se utiliza en forma permanente, ya que los botones correspondientes al anticipo y la señal emitida a veces están en filas diferentes y otras veces permanecen en la misma.

Por esta razón, el modo M/E es preferable, ya que los botones para los anticipos (verde) siempre se encuentran situados en el bus de anticipos, mientras que los botones para seleccionar la señal emitida al aire (rojo) siempre se ubican en el bus del programa. Esto permite realizar transiciones de manera consistente y sin sorpresas.

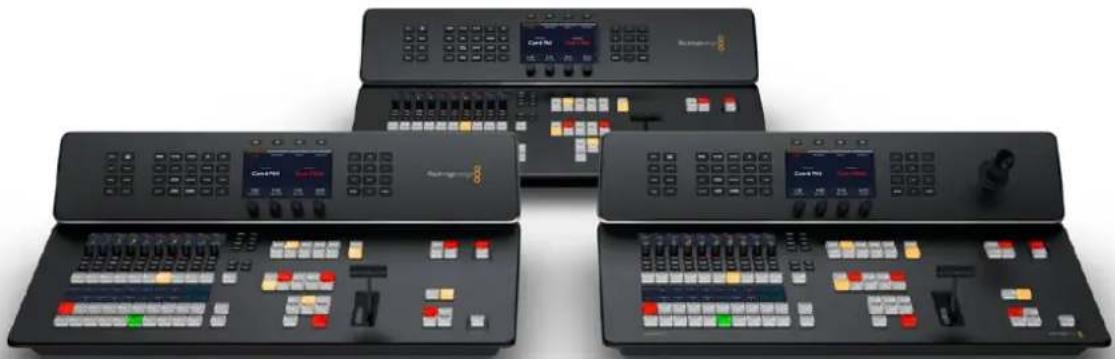

Funcionamiento de los mezcladores ATEM

Los modelos ATEM Television Studio permiten procesar las imágenes y disponen de varias entradas y salidas.

Estos mezcladores cuentan con un panel de control integrado que incluye distintos mandos y botones. Por consiguiente, es posible alternar entre las fuentes desde el dispositivo mismo, o bien conectar un equipo informático mediante una red Ethernet y utilizar el programa ATEM Software Control, que simula los mismos controles en un panel virtual. Al usar el dispositivo junto con este programa, varios operadores pueden participar en la selección de señales. Por ejemplo, uno de ellos podría alternar entre las fuentes mediante el panel integrado en la unidad, mientras otros controlan la cámara y los niveles del audio desde el panel virtual. Las opciones son infinitas.

Los mezcladores ATEM Television Studio admiten señales a una resolución máxima de 1080p60 a través de las conexiones SDI 3G, o 2160p60 en el caso del modelo ATEM Television Studio 4K8. Todas las entradas permiten convertir el formato de las fuentes y sincronizarlas, de manera que, al conectar distintos equipos, la señal se ajustará al formato de transmisión configurado en el mezclador.

El mezclador incluye además compositores para superposiciones por crominancia, herramientas de audio Fairlight y ajustes para el control de las cámaras, además de brindar la oportunidad de guardar imágenes en el panel multimedia, entre otras prestaciones. Al conectarlo a una red, es posible transmitir las fuentes por Internet o grabarlas directamente en una unidad de almacenamiento en red.

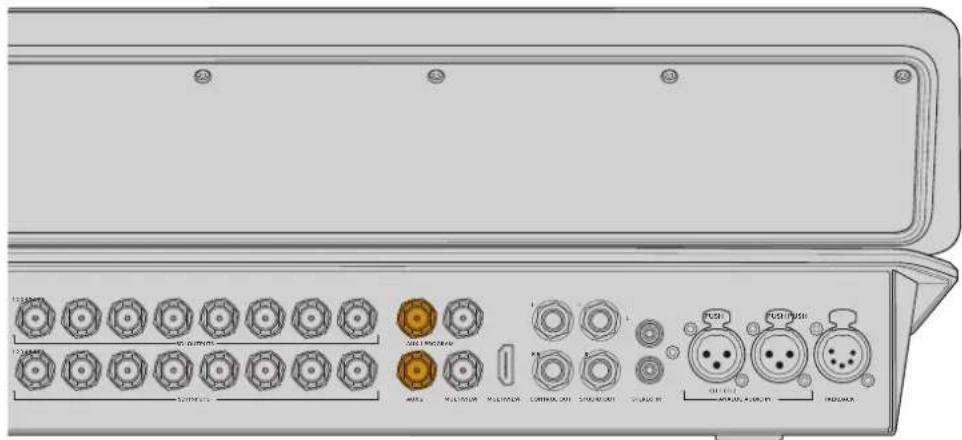

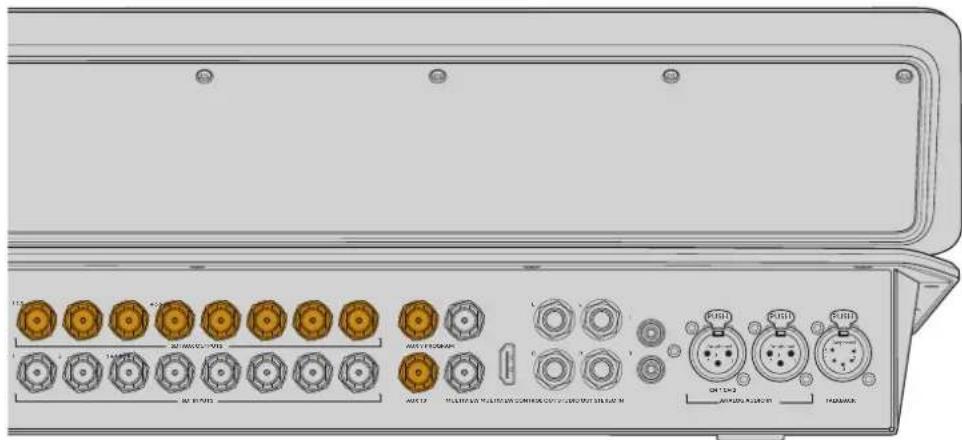

Las salidas auxiliares de los mezcladores ATEM Television Studio pueden transmitir cualquier fuente interna o externa. Es posible emplearlas para la señal principal, en caso de necesitar salidas adicionales, o para señales limpias sin superposiciones posteriores, o incluso entradas específicas. El modelo ATEM Television Studio HD8 incluye dos salidas auxiliares, mientras que la versión ATEM Television Studio 4K8 cuenta con 10. Estas permiten conectar unidades HyperDeck a fin de grabar cada una de las fuentes por separado y editarlas posteriormente.

ATEM Television Studio HD8 ISO

Para comenzar a utilizar un mezclador ATEM Television Studio, basta con conectar la alimentación, las fuentes SDI —que se pueden verificar mediante el panel frontal— y un monitor a fin de visualizar simultáneamente las distintas señales.

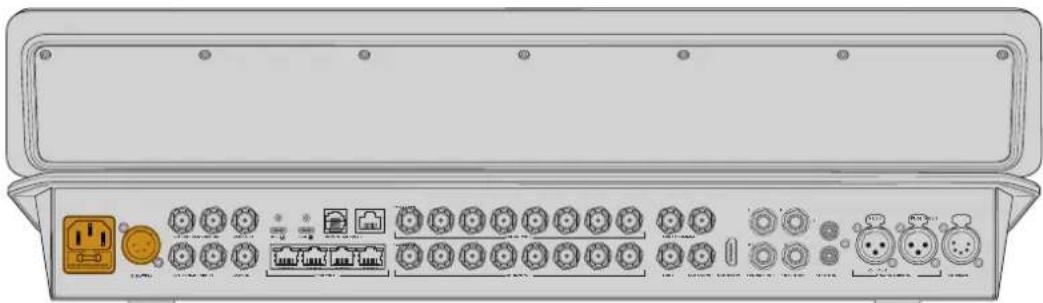

Conexión del cable de alimentación

Conecte un cable IEC convencional a la entrada de alimentación situada en el panel trasero del dispositivo. Los modelos ATEM Television Studio también incluyen una entrada para corriente continua que permite alimentarlos mediante baterías externas de 12 V. Una vez conectado el dispositivo, se encenderán la pantalla frontal y los botones correspondientes a las cámaras.

Conecte la fuente de alimentación mediante un cable IEC o la entrada para corriente continua en los modelos ATEM Television Studio.

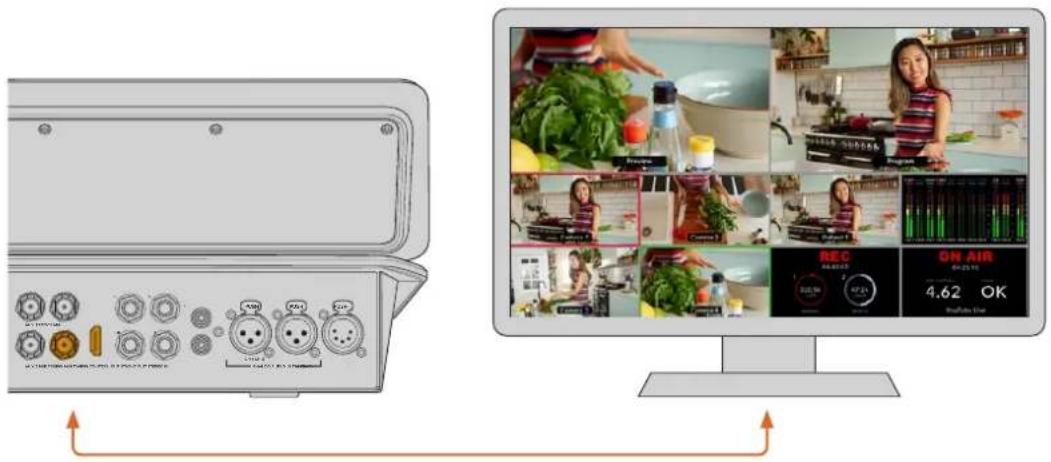

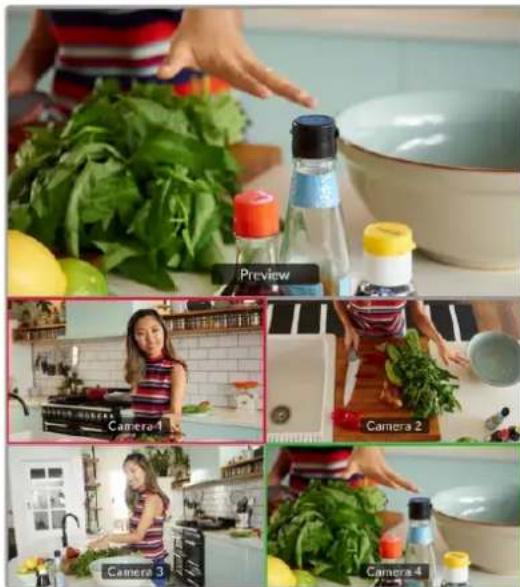

Función de visualización simultánea

Para verificar las fuentes, conecte un monitor o televisor a las salidas SDI o HDMI denominadas MULTIVIEW.

A continuación, se verán en la pantalla ocho ventanas pequeñas y otras dos de mayor tamaño. Cada una de ellas muestra una señal distinta y, al conectar fuentes adicionales, se verán en las respectivas ventanas. Esta función puede personalizarse a través del programa ATEM Software Control, a fin de ver 16 fuentes simultáneamente. Consulte el apartado Uso de la función de visualización simultánea para obtener más información al respecto.

Si las ventanas del modo de visualización simultánea aparecen en la pantalla, esto indica que el mezclador está encendido y funcionando correctamente, y ya es posible conectar fuentes.

Conecte el modelo ATEM Television Studio a un monitor externo para ver varias señales simultáneamente.

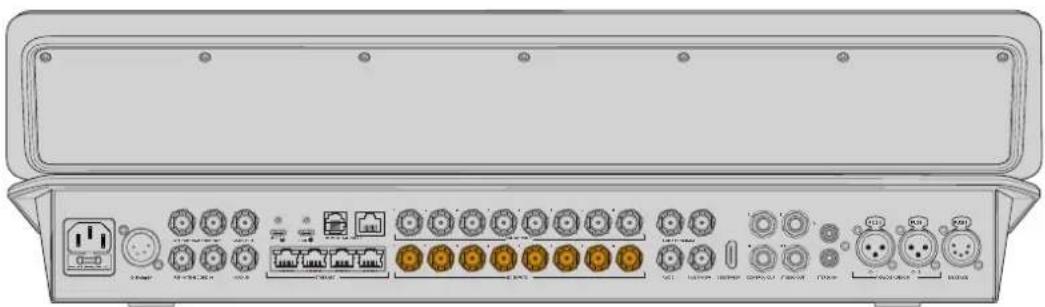

Conexión de fuentes

Conecte las cámaras SDI y otras fuentes a las entradas SDI del mezclador. Las conexiones SDI convierten formatos y sincronizan fotogramas, de modo que el formato de todas las fuentes coincida con el estipulado en el mezclador.

Este modelo también permite conectar fuentes para transmitir por Internet, tales como unidades Blackmagic Studio Camera 6K Pro, mediante los puertos Ethernet. Consulte el apartado Funciones adicionales de los modelos ISO a fin de obtener más información al respecto.

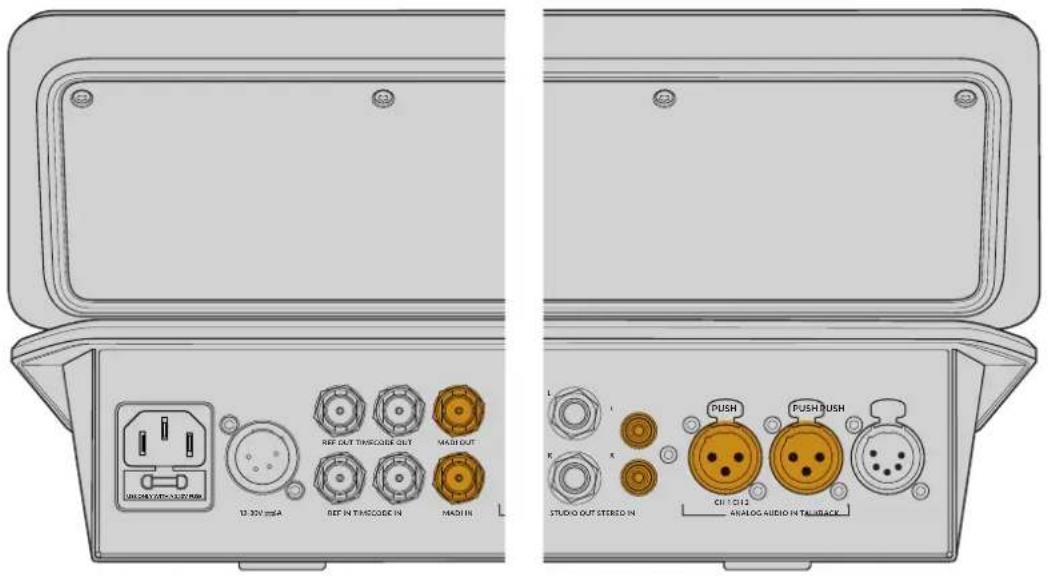

Conexión de audio

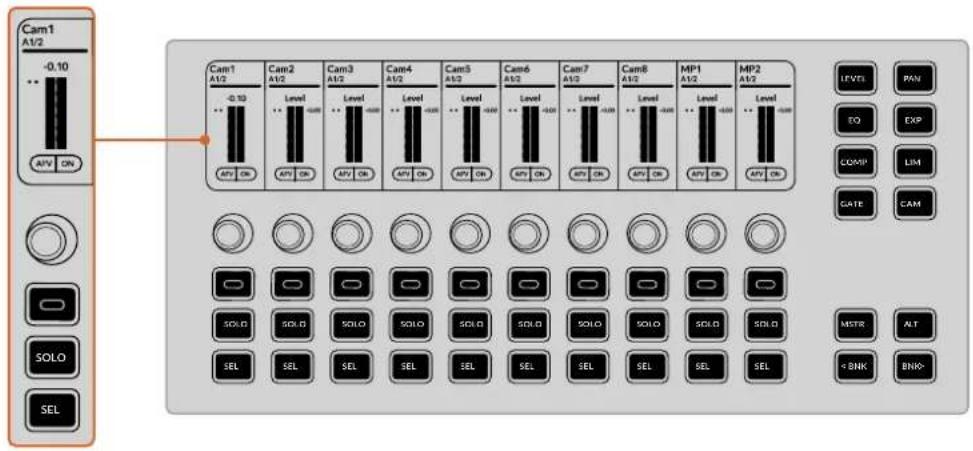

Todos los modelos ATEM Television Studio permiten mezclar el audio integrado en las señales SDI provenientes de las cámaras, así como el recibido a través de las entradas XLR, RCA o MADI BNC. Asimismo, estas entradas adicionales brindan la posibilidad de emplear otras fuentes, tales como micrófonos o contenidos grabados en forma previa.

10.35V/16A REF OUT TINSCODE OUT MASH OUT REF IN YRCODE IN MASH IN L K K STUDIO OUT STRED IN PUSH PUSH PUSH CHT 1112 ANALOG AUDIO IN TAURBACK

Entradas de audio en el modelo ATEM Television Studio

Una vez conectadas las fuentes de audio, confirme la presencia de la señal en cada canal verificando los niveles en el panel de control.

Cam1 A1/2 -0.10 Cam2 A1/2 Nivel Nivel Cam3 A1/2 Nivel Cam4 A1/2 Nivel Cam5 A1/2 Nivel Cam6 A1/2 Nivel Cam7 A1/2 Nivel Cam8 A1/2 Nivel MP1 A1/2 Nivel MP2 A1/2 LEVEL PAN EQ EXP COMP LIM GATE CAM SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO SOLO MSTR ALT SEL SEL SEL SEL SEL SEL SEL LEVEL PAN EQ EXP COMP LIM GATE CAM MSTR ALT BNK>

Verifique la intensidad del audio mediante los medidores.

Consulte el apartado referente a la mezcla de audio para obtener más información al respecto.

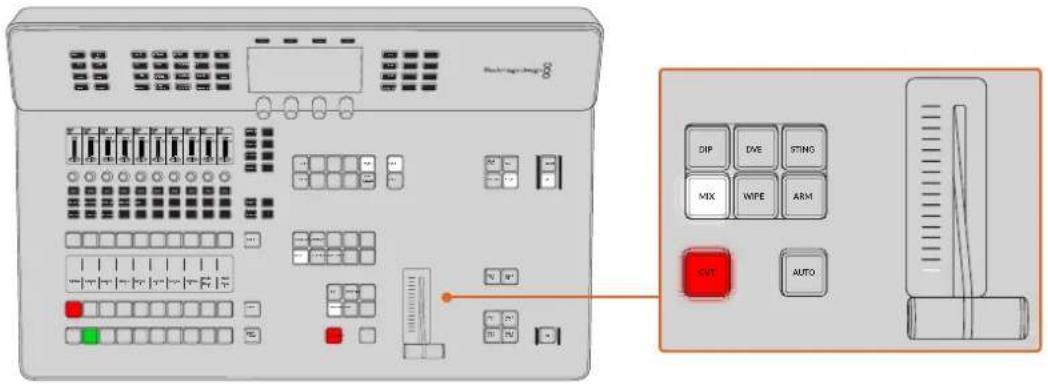

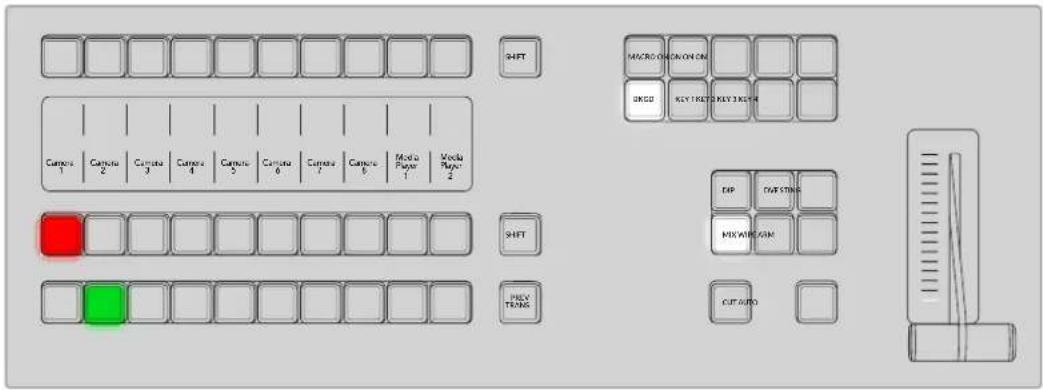

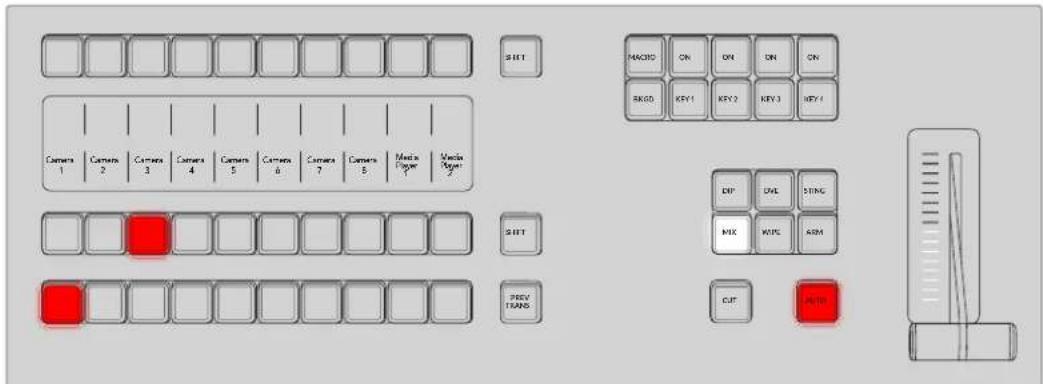

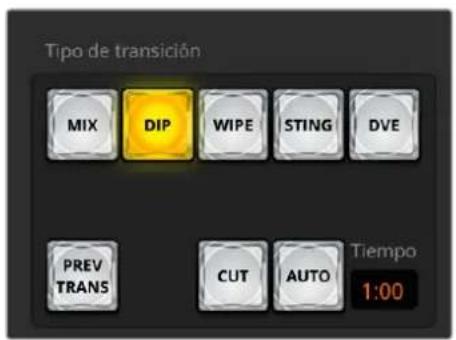

Cómo realizar una transición

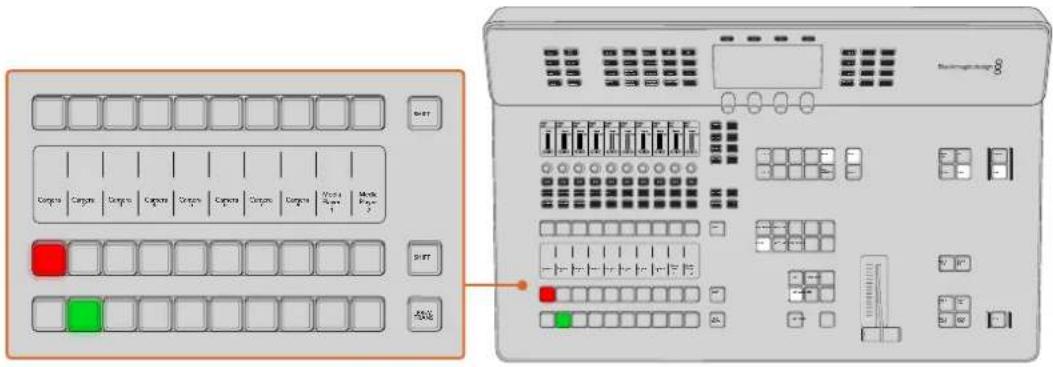

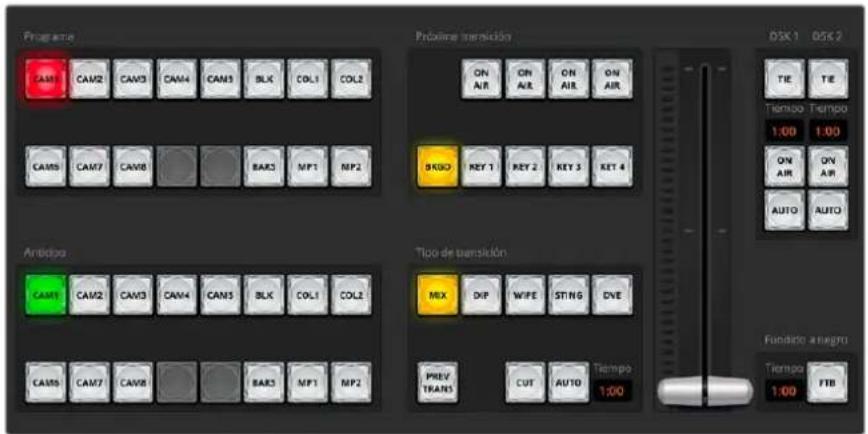

Las partes que más se destacan en un panel de control con bancos M/E son la palanca de transiciones y las filas de botones vinculados a las señales transmitidas y los anticipos.

Al comprobar la configuración, el primer paso es intentar realizar una transición.

Los modelos ATEM Television Studio ofrecen dos modos para alternar imágenes. El modo programa/anticipo es el predeterminado y brinda la posibilidad de ver las imágenes antes de transmitirlas al aire. No obstante, los botones del bus de programa en la fila superior permiten alternar las señales transmitidas a través de la salida principal. Tenga cuidado al presionar uno de estos botones, ya que la fuente seleccionada se emitirá al aire inmediatamente.

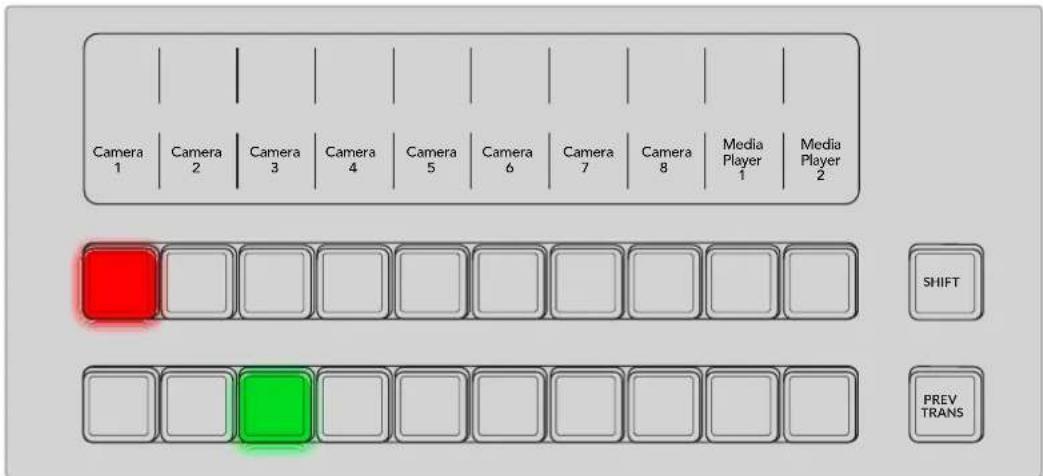

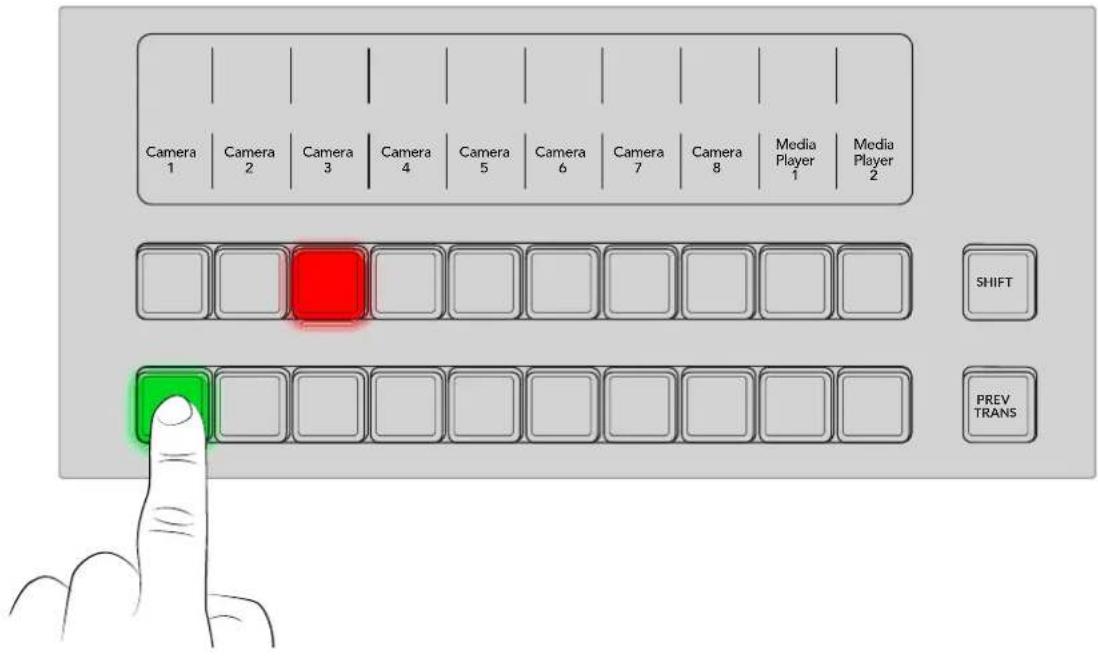

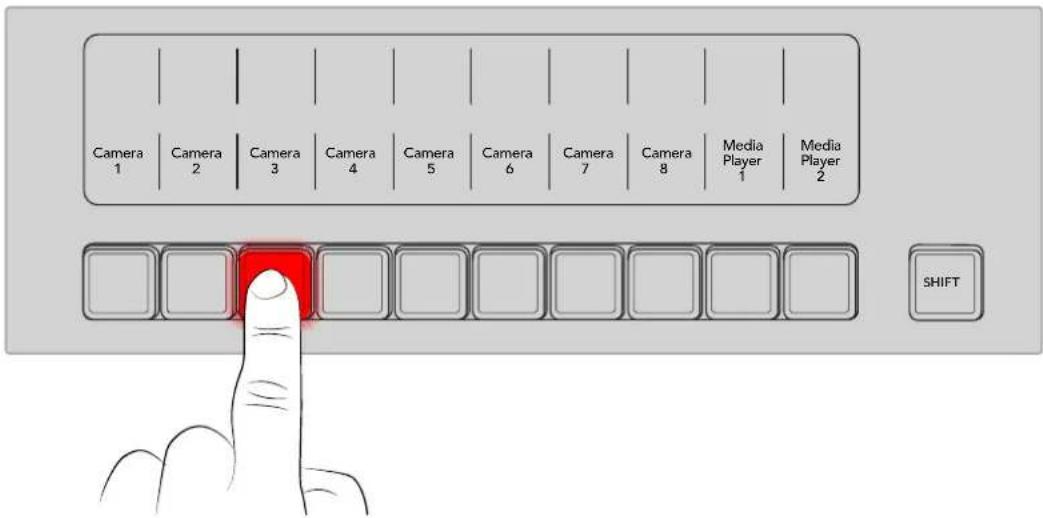

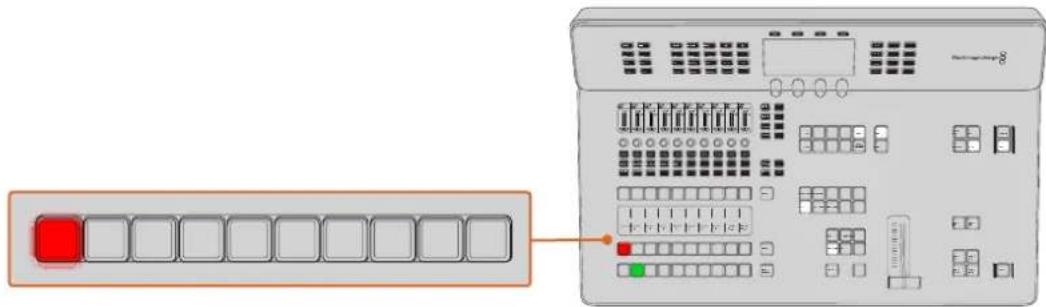

Transición entre las entradas 1 y 3 mediante el bus del programa:

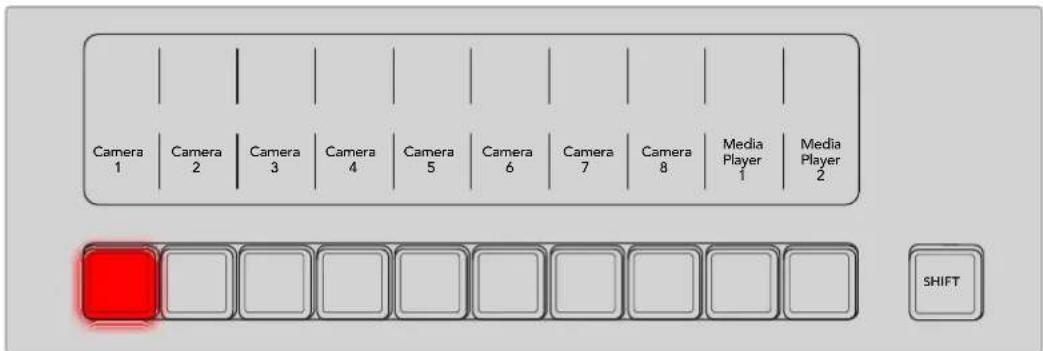

1 El botón correspondiente a la entrada 1 está encendido de rojo para indicar que la fuente recibida mediante la misma está al aire.

2 Presione el botón correspondiente a la entrada 3 en el bus del programa.

Como resultado, la imagen cambia inmediatamente, y el botón respectivo se enciende de rojo indicando que dicha señal está al aire. Esto se conoce como un «corte directo».

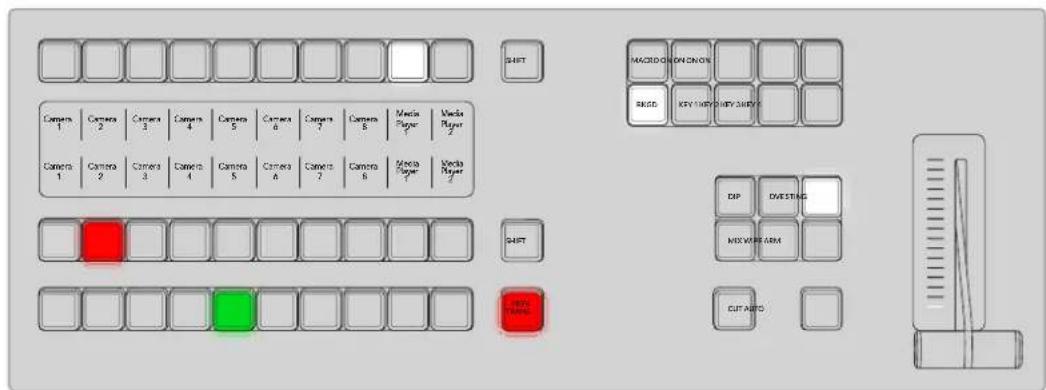

Una forma mejor y más organizada de llevar a cabo las transiciones es seleccionar la fuente en el bus de anticipos y luego escoger un tipo de transición.

Esta es una de las ventajas que ofrece el mezclador, ya que permite seleccionar la fuente en el bus de anticipos para comprobar si es la correcta antes de escoger un tipo de transición. De esta manera, es difícil cometer errores, dado que el usuario está al tanto de lo que sucede en todo momento. Solo el modo de funcionamiento M/E permite realizar un seguimiento constante.

La fila inferior de botones corresponde al bus de anticipos. Aquí es donde pasará la mayor parte del tiempo, seleccionando la fuente que se emitirá al aire al realizar la siguiente transición. Esta puede llevarse a cabo mediante la palanca o presionando los botones CUT o AUTO. Es posible realizar una disolvencia, un fundido, una cortinilla o cualquier otra transición según la opción seleccionada en el módulo de control.

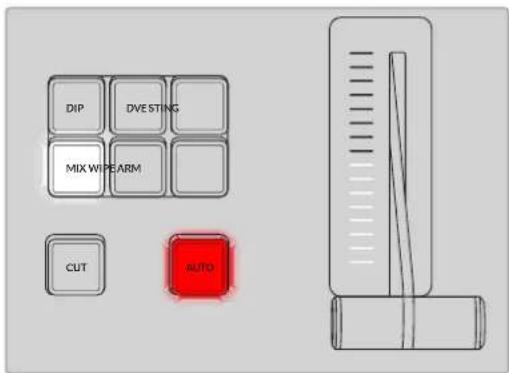

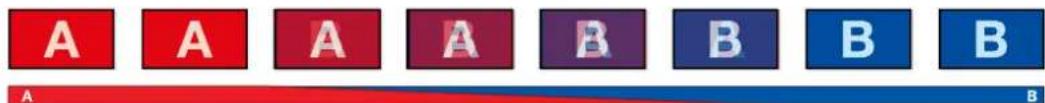

En el siguiente ejemplo, se realizará una disolvencia como transición de la fuente 3 a la 1.

1 Seleccione la fuente presionando el botón 1 en el bus de anticipos. Este se encenderá de color verde para indicar que dicha señal se ha seleccionado como un anticipo.

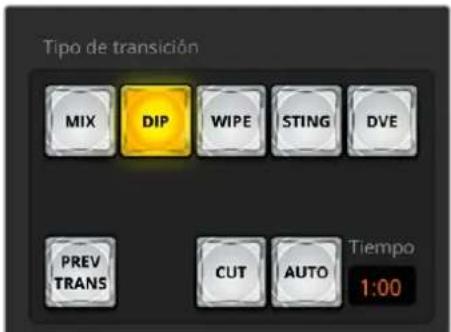

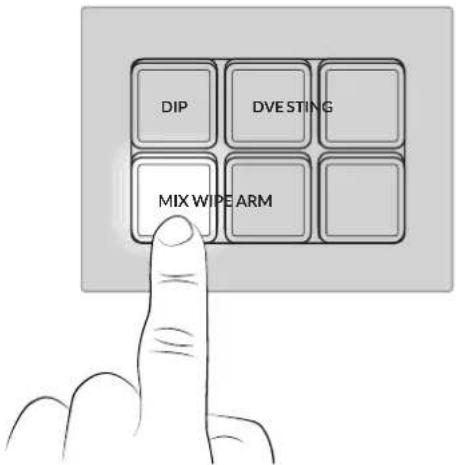

2 Oprima el botón MIX para seleccionar este tipo de transición.

DIP DVESTING MIX WIPE ARM

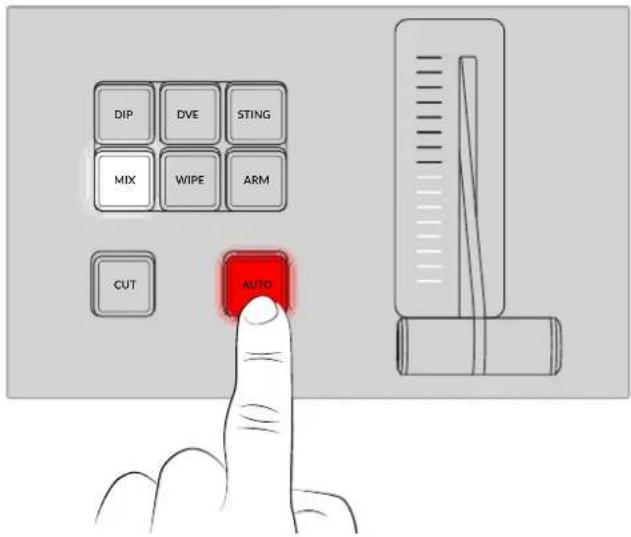

3 A continuación, presione el botón AUTO para llevar a cabo la disolvencia.

Durante la transición, los botones correspondientes a dichas fuentes se encenderán de rojo para reflejar que ambas están al aire, y los indicadores junto a la palanca de transiciones se iluminarán.

Nótese que, al completarse la transición, cambian los colores de los botones correspondientes a las fuentes seleccionadas en los buses de programa y anticipos. Esto se debe a que el anticipo es ahora la fuente emitida al aire, indicada mediante el botón que se enciende de color rojo en el bus del programa al finalizar la transición. Es importante recordar que dicho bus siempre indica la señal que está al aire.

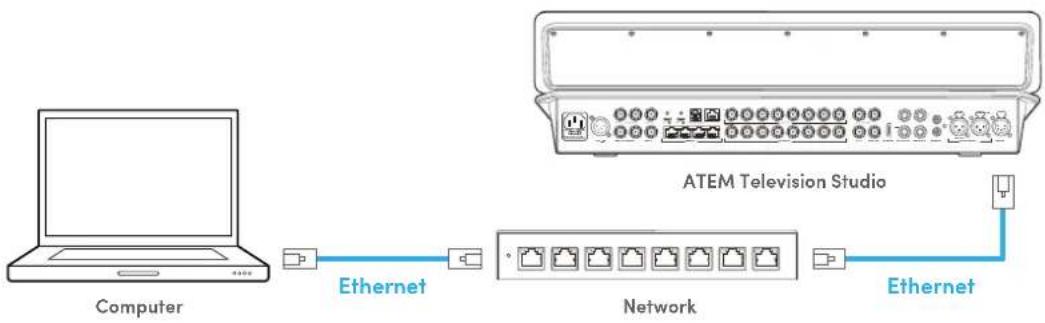

Configuración de la red

La configuración por defecto del mezclador permite conectar un panel de control simplemente mediante un cable Ethernet. Sin embargo, todos los modelos ATEM son compatibles con protocolos IP para este tipo de redes, por lo cual es posible controlar ambos dispositivos desde cualquier sitio, a través de Internet. Esto brinda una variedad de opciones más amplia. Por ejemplo, al conectar un dispositivo ATEM Camera Control Panel a la misma red, puede haber una persona alternando fuentes y otra ajustando las cámaras simultáneamente. Asimismo, el programa de control instalado en el equipo informático permite que una tercera persona controle el audio u organice los archivos multimedia.

De manera predeterminada, los mezcladores de la línea ATEM Television Studio recurren al protocolo DHCP para obtener la información de la red automáticamente. Sin embargo, también es posible configurar una dirección IP fija.

1 Presione el botón HOME para acceder al menú inicial.
2 Presione el botón junto a la opción RED arriba de la pantalla LCD y luego la flecha derecha para acceder a la opción Dirección IP. Si el mezclador está conectado a la red, la dirección IP asignada aparecerá en la parte inferior de la pantalla.

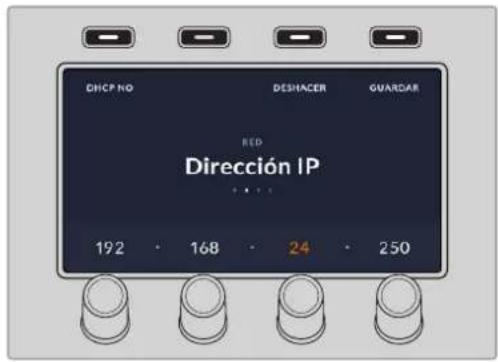

3 Para configurar una dirección IP fija, presione el botón junto a la opción DHCP SÍ arriba de la pantalla LCD. Modifique la dirección mediante los mandos giratorios debajo de la pantalla. En este caso, los dispositivos deben compartir una misma subred para poder comunicarse entre sí, por lo que los primeros tres campos de la dirección IP deben ser iguales.

DHCP NO DESHACER GUARDAR RED Dirección IP 192 168 24 250

4 Una vez ingresada la dirección, presione el botón GUARDAR para confirmar los cambios.

Luego de conectar el mezclador a la red, es posible seleccionar una plataforma de transmisión mediante el programa ATEM Software Control y comenzar a emitir la señal presionado el botón AL AIRE.

Consulte el apartado referente a la transmisión de señales por Internet para obtener más información al respecto.

Esto es todo lo que es preciso saber para comenzar a utilizar el dispositivo. Continúe leyendo el manual a fin de obtener más información sobre el funcionamiento, las diferentes opciones y los ajustes del mezclador.

Uso del modelo ATEM Television Studio

El panel de control de los modelos ATEM Television Studio incluye buses para la señal principal y los anticipos, un banco de mezcla y efectos, mandos y botones para modificar los ajustes de las cámaras y comunicarse con los operadores, herramientas de audio Fairlight, una pantalla de cristal líquido y una palanca para realizar las transiciones con mayor precisión.

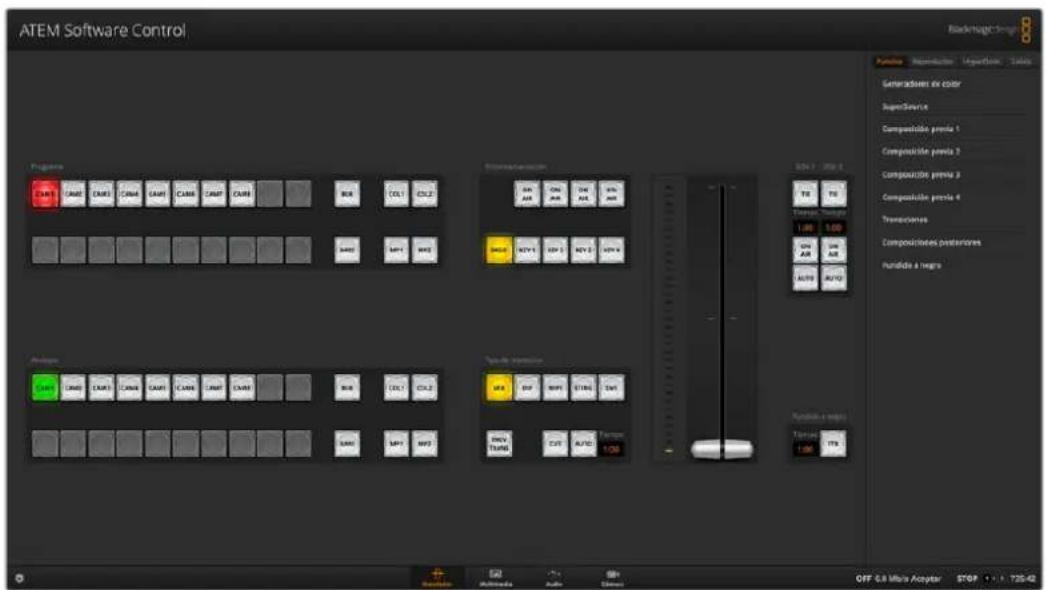

Al utilizarlo junto con el programa ATEM Software Control, cualquier cambio que se realice en uno se verá reflejado en el otro. Además, es posible conectar otros paneles, tales como dispositivos ATEM Camera Control Panel, en caso de que haya una persona específicamente asignada al control de las cámaras.

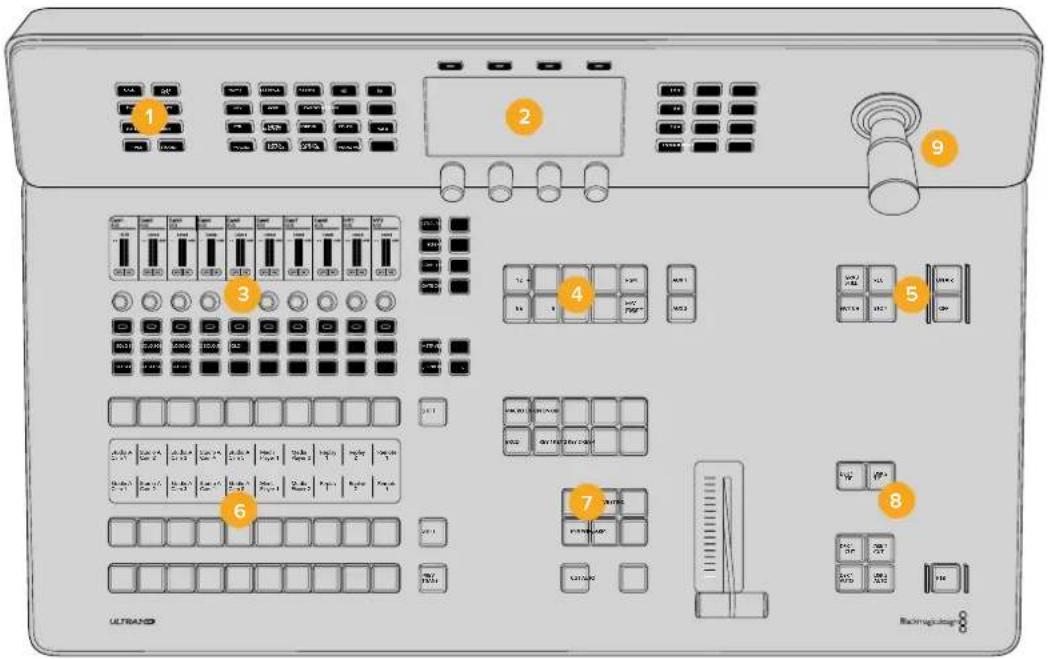

Descripción general del panel de control

Este apartado brinda información sobre las principales herramientas del panel control, por ejemplo, el sistema primario, los menús en pantalla, los botones para el programa, los anticipos y las transiciones, y las herramientas de audio Fairlight, entre otras.

1 Botones para la comunicación
2 Control del sistema
3 Mezcla de audio
4 Botones para salidas auxiliares
5 Botones de transmisión y grabación

6 Selección de la señal principal, los anticipos y las fuentes
7 Transiciones con efectos
8 Composiciones posteriores y fundido a negro
9 Palanca de mando del modelo ATEM Television Studio 4K8

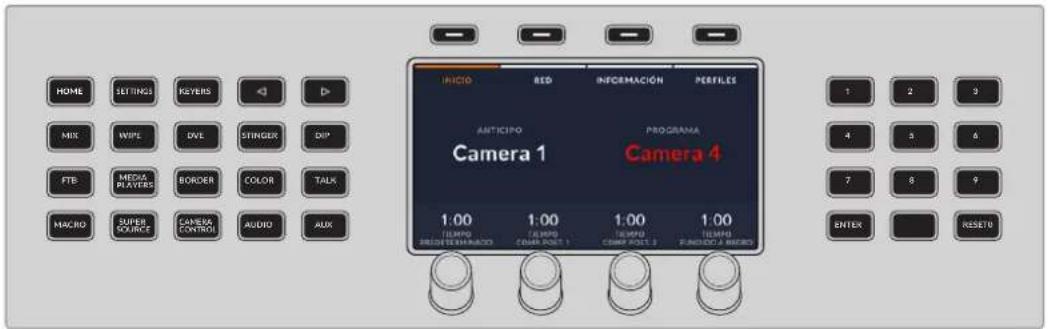

Control del sistema

La sección superior del panel, que incluye la pantalla y los botones que la rodean, se denomina control del sistema y es uno de los principales componentes del dispositivo. Permite acceder a los menús para cambiar ajustes importantes y configurar el mezclador.

HOME SETTINGS KEYERS MIX WIFE DIVE STINGER DIP FTP MEDIA PLAYERS BORDER COLOR TAUX MACRO SUPER SOURCE CAMERA CONTROL AUDIO AUX INICIO RED INFORMACIÓN PERFILES ANTICIPO PROGRAMA Camera 1 Camera 4 1:00 1:00 1:00 1:00 TUMPO CUMB POST 1 TUMPO CUMB POST 2 TUMPO CUMB POST 3 TUMPO CUMB POST 4 1 ENTEX RESETU

Control del sistema

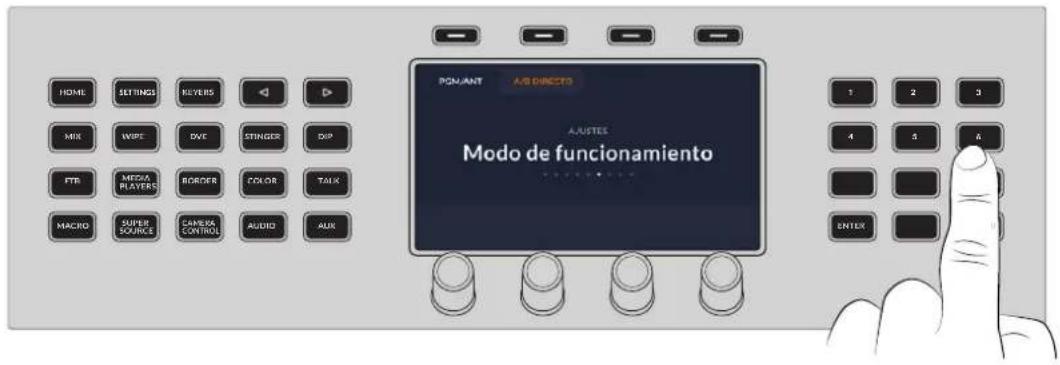

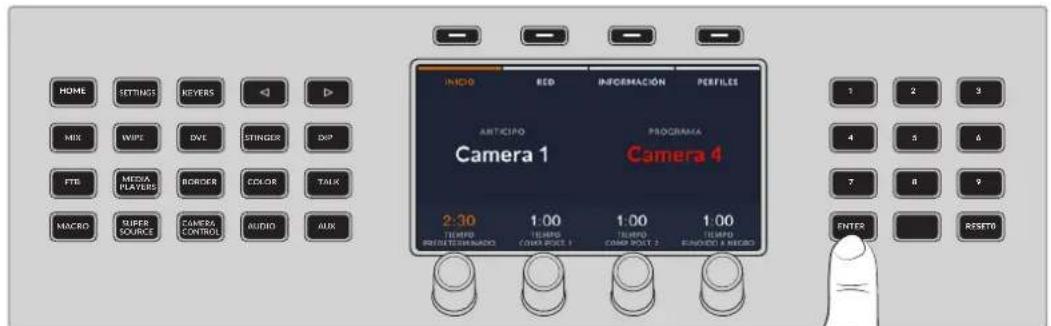

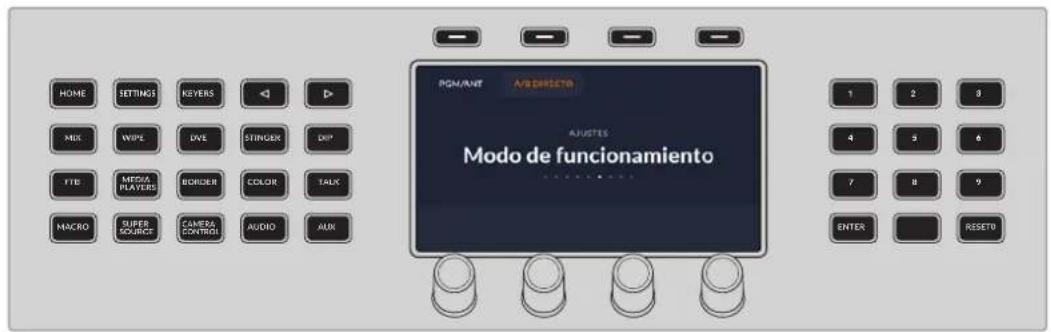

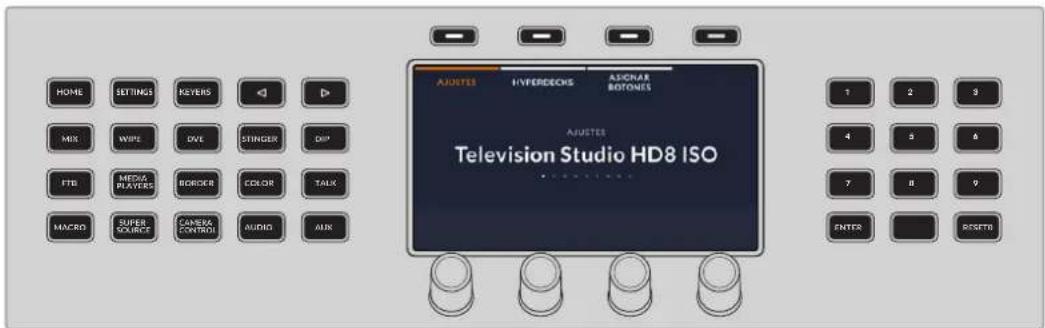

Acceso a las opciones del menú

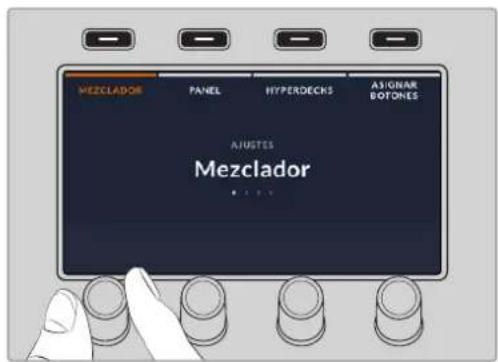

Al presionar uno de los botones de control del sistema, por ejemplo, el botón HOME, los ajustes relevantes se muestran en esta. Utilice estos botones y los mandos giratorios para acceder a los mismos y realizar cambios.

Cada menú puede incluir uno o más grupos de ajustes, indicados mediante puntos debajo del nombre. Para acceder a ellos, presione las flechas izquierda o derecha, o bien utilice el teclado numérico situado a la derecha de la pantalla.

Por ejemplo, para seleccionar el modo de funcionamiento del mezclador:

1 Presione el botón SETTINGS. Notara que los botones con las flechas se encienden, al igual que los numerados.

HOME SETTINGS KEYERS MIX WIFE LOVE STINGER DIP FTB METSIC PLAYERS BORDER COLOR TALK MACRO SUPER SOURCE CAMERA CONTROL AUDIO AIR AIUSTES HYPERDECKS ASIGNAR BOTONES AIUSTES Television Studio HD8 ISO 1 2 3 4 5 6 7 8 9 ENTER RESETS

Los botones numerados a la derecha de la pantalla se encienden y permiten acceder rápidamente a cada grupo de ajustes.

2 Presione la flecha derecha reiteradamente hasta que aparezca la opción correspondiente al modo de funcionamiento o, de manera alternativa, el número 6 a fin de acceder a esta de inmediato.

HOME SETTINGS KEYERS MIX WIPE DVE STINGER DIP FTE MEDIA PLAYERS BORDER COLOR TALK MACRO SUPER SOURCE CAMERA CONTROL AUDIO AUX PGNANT A/B DIRECTO AUSTES Modo de funcionamiento 1 2 3 4 5 6 ENTER

Utilice el teclado numérico para acceder a los menús.

3 Seleccione una de las opciones que aparecen en la parte superior de la pantalla para configurar el modo de funcionamiento del mezclador.

HOME SETTINGS KEYERS ◄ ▶ MIX WIPE DVE STINGER DIP* FTB MEDIA PLAYERS BORDER COLOR TALK MACRO SUPER SOURCE CAMERA CONTROL AUDIO AUX POM/ANT AV DIRECTO AJUSTES Modo de funcionamiento 1 2 3 4 5 6 7 8 9 ENTER RESET0

Utilice los botones multifunción arriba de la pantalla para seleccionar el modo de funcionamiento del dispositivo.

4 Presione el botón INICIO para salir.

El teclado numérico también permite ingresar valores directamente. Por ejemplo, para cambiar la duración de las transiciones automáticas en la pantalla de inicio, presione el mando junto a la opción TIEMPO PREDETERMINADO. El teclado numérico se iluminará.

Ingrese la duración deseada y presione ENTER.

HOME SETTINGS KEYERS ◀ ▶ MIX WIPS DVE STINGER DIP FTB MEDIA PLAYERS BORDER COLOR TALK MACRO SUPER SOURCE CAMERA CONTROL AUDIO AUX INDIO RED INFORMACIÓN PERFILES ARTICIPO PROGRAMA Camera 1 Camera 4 2:30 1:00 1:00 1:00 TUMPO PROM TESTIMADO (COVERANCE) TUMPO COMP POST 2 TUMPO PROMO A RECIBO ENTER RESET0

Presione ENTER para confirmar los cambios.

Modificación de ajustes

El menú principal es lo primero que aparece en la pantalla de inicio. Este incluye los ajustes de red y los perfiles de usuario. Para regresar a dicho menú en cualquier momento, basta con presionar el botón HOME.

AJUSTES HYPERDECKS ASIGNAR BOTTOMES ASIGNAR BOTTOMES Camera 1 1 BOTTOM Camera 1 ENTRADE COLOR BOTTOM COLOR BOTTOM

Presione el botón arriba de la opción ASIGNAR BOTONES para acceder al menú correspondiente.

Inicio

El menú principal muestra las fuentes conectadas y la duración de las transiciones, así como la versión del software, y opciones para configurar la red y guardar perfiles de usuario.

Inicio Pantalla principal
Red Seleccione el protocolo DHCP o ingrese una dirección.
Información Muestra la versión del sistema operativo instalado en el dispositivo.
Perfiles	Esta opción permite guardar macros y preferencias de configuración para volver a emplearlas posteriormente, lo cual resulta ideal cuando varias personas utilizan el mismo dispositivo.

Ajustes

Esta opción permite acceder a varios menús que brindan la posibilidad de configurar el dispositivo al seleccionar distintos ajustes mediante los botones multifunción, situados arriba de la pantalla.

Modificación de ajustes

Utilice los mandos giratorios, los botones multifunción y el teclado numérico para modificar los ajustes.

Formato de imagen	La opción FORMATO permite seleccionar el formato de funcionamiento del mezclador. Cada vez que este se modifica, se elimina el contenido del panel multimedia.
Visualización	Si la resolución del formato es 1080p25 o mayor, se puede reducir la frecuencia de imagen de la señal transmitida mediante salida de visualización simultánea, a fin de poder emplear monitores de menor definición.
Brillo	Ajuste el brillo de los botones, los rótulos y la pantalla mediante los mandos giratorios correspondientes. Esto puede resultar útil al trabajar en ambientes oscuros.
Código de tiempo	El generador de sincronismos comienza a generar automáticamente el código de tiempo según la hora del día a partir del momento en el que se enciende el mezclador. Sin embargo, es posible restablecerlo o ingresar un código de tiempo inicial distinto.
Modo de funcionamiento	Por defecto, los mezcladores ATEM funcionan en el modo Programa/Anticipo, dado que es más común en la actualidad. Sin embargo, puede modificarse para que el mezclador funcione en modo A/B directo, como se hacía previamente.

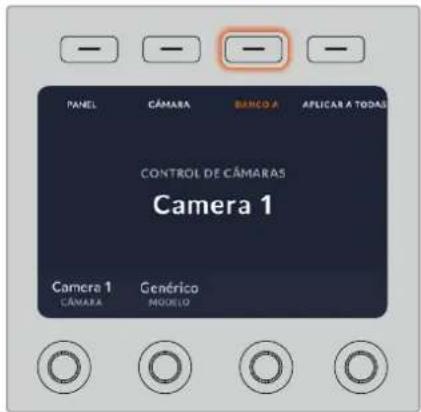

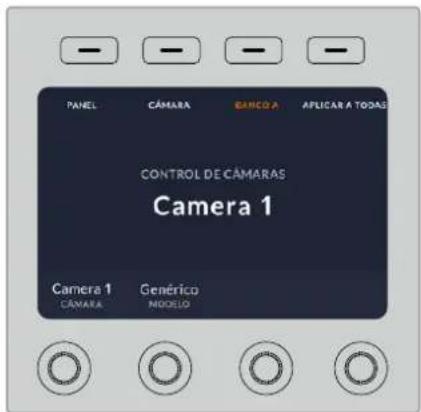

Control de cámaras	En el modelo ATEM Television Studio 4K8, es posible elegir la dirección de la palanca de mando mediante las opciones Normal e Invertida. Utilice el mando giratorio para seleccionar la salida SDI destinada al control de cámaras.
Fundido a negro	En el modelo ATEM Television Studio 4K8, esta función se puede activar o desactivar mediante los botones del sistema de control junto a la pantalla LCD.
Ajustes del puerto remoto	Los modelos ATEM Television Studio incluyen una conexión RJ12 en la parte trasera que permite controlar otros dispositivos mediante el protocolo RS-422. Es posible seleccionar la forma en la cual se utiliza mediante el menú del puerto remoto.
Selección del Idioma	Es posible seleccionar una de las siguientes opciones para el idioma de la interfaz: inglés, español, alemán, chino, coreano, francés, italiano, japonés, polaco, portugués, ruso, turco y ucraniano.
Configuración Inicial	Si se utilizan los mismos ajustes en todas las producciones, es posible guardar dicha configuración como predeterminada. Cada vez que se enciende el mezclador, se restablecen estos ajustes. Para eliminarlos, utilice la opción Borrar estado inicial.

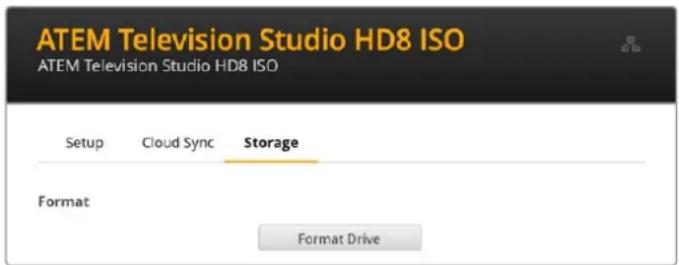

Formateo de unidades	El último grupo de ajustes del menú principal permite formatear la memoria interna opcional. Si el mezclador no tiene una instalada, este ajuste estará desactivado. Consulte el apartado Unidades de almacenamiento para obtener más información al respecto.

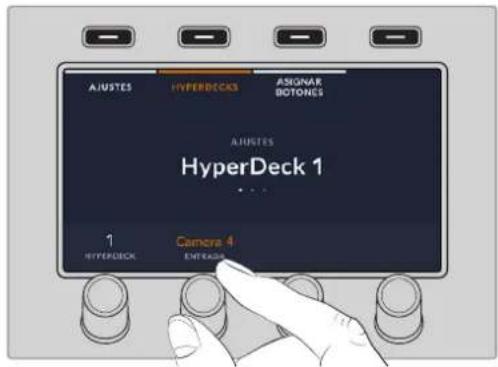

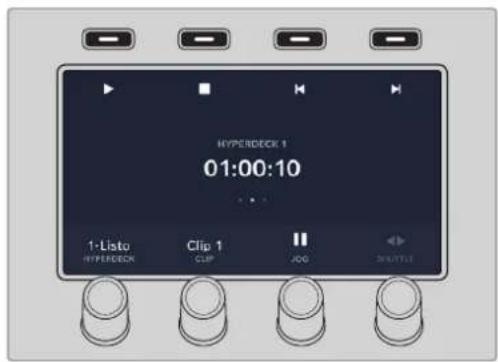

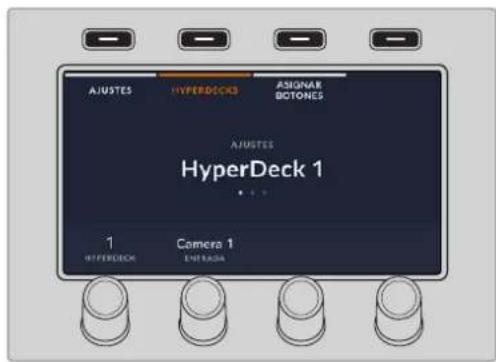

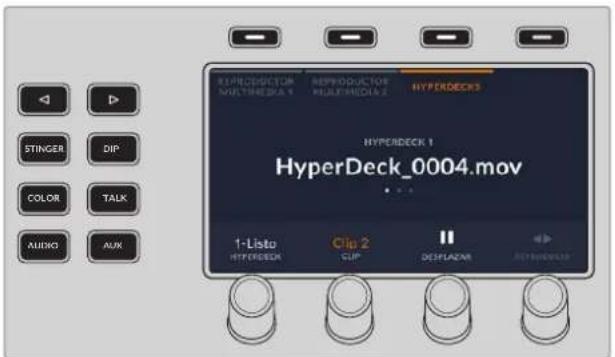

Ajustes para grabadores HyperDeck

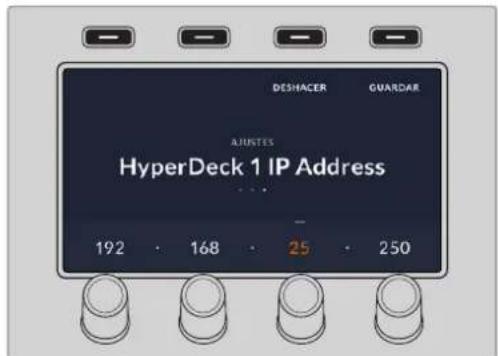

Es posible conectar hasta 10 grabadores HyperDeck Studio y controlarlos desde el mezclador. Los ajustes permiten seleccionar fuentes, iniciar la grabación automáticamente, cambiar el desfase y configurar la dirección IP. Consulte el apartado Control de grabadores HyperDeck para obtener más información al respecto.

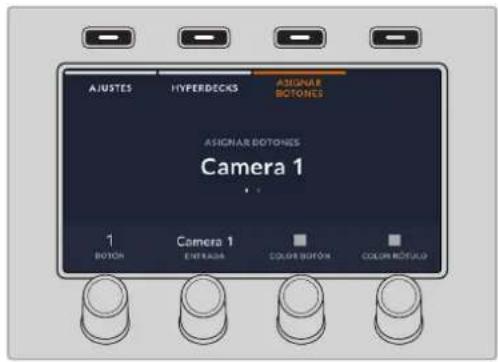

Asignación de botones

Presione el botón SETTINGS para acceder al menú de ajustes del mezclador en la pantalla del dispositivo y luego seleccione la opción ASIGNAR BOTONES.

Utilice los mandos giratorios debajo de cada ajuste para asignar los botones a las entradas. También es posible cambiar el color del botón y de su nombre en el panel con el objetivo de destacar fuentes específicas. Por ejemplo, pueden resaltarse ciertas entradas con un color distinto para identificarlas fácilmente en el panel. El botón se iluminará en los dos buses hasta que la fuente se transmita al aire o se seleccione como un anticipo, en cuyo caso se encenderá de color rojo o verde, respectivamente.

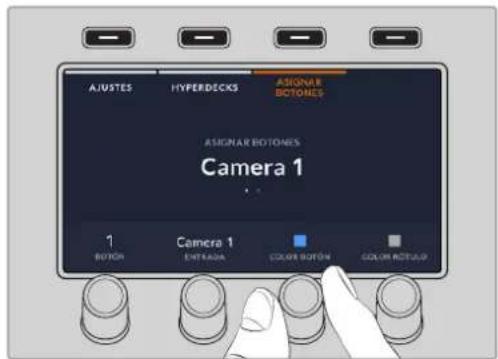

AJUSTES HYPERDECKS ASIGNAR BOTONES ASIGNAR BOTONES Camera 1 1 BOTION Camera 1 ENTRAZIA COLOR BOTTOM COLOR ROTULO

Cabe destacar que estos cambios se aplican de forma inmediata. Basta con presionar el botón HOME para regresar al menú inicial.

Para cambiar el brillo de los botones, presione el botón SETTINGS a fin de acceder al menú de opciones en la pantalla del dispositivo y luego utilice las flechas o presione el número 4 para acceder al cuarto grupo de ajustes. Gire el mando correspondiente para ajustar el brillo de los rótulos y los botones según la intensidad deseada. Al finalizar, presione el botón HOME para regresar al menú inicial. Consulte el apartado Brillo anteriormente en este manual para obtener más información al respecto.

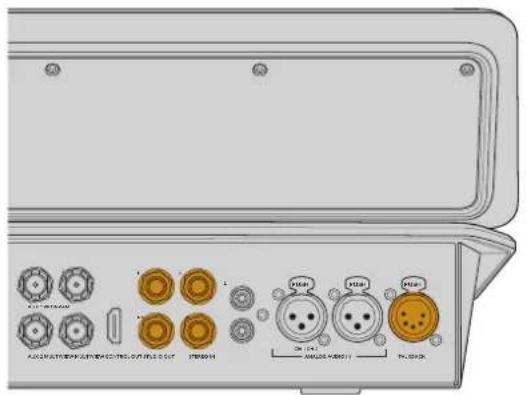

Botones del sistema de comunicación

Estos botones ubicados en la parte superior izquierda del panel frontal brindan acceso a las funciones de comunicación sin necesidad de utilizar equipos adicionales. Enchufe un par de auriculares con micrófono en la conexión XLR de cinco pines situada en la parte trasera del mezclador.

Al mantener presionado el botón CALL, las luces piloto de las cámaras conectadas se encenderán y apagarán de forma intermitente. Esta es una manera muy útil de llamar la atención de los camarógrafos o de indicarles que la señal va a ser emitida al aire.

Mezcla

Presione el botón PGM MIX para escuchar el audio del programa. Al presionar los botones CANS o SPKR, el sonido se transmite a través de la conexión XLR y los altavoces conectados al dispositivo.

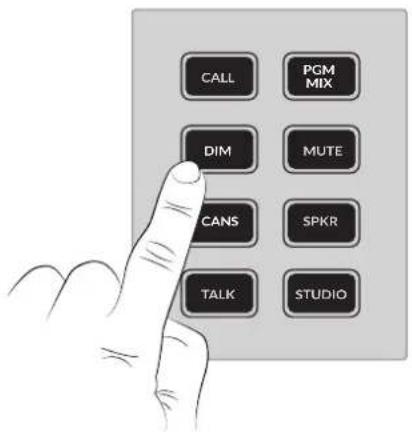

Atenuar

Presione el botón DIM para reducir el volumen sin ajustar el atenuador. Presione este botón nuevamente a fin de restablecer el nivel previo.

CALL PGM MIX DIM MUTE CANS SPKR TALK STUDIO

Silenciar

Presione el botón MUTE para silenciar el audio temporalmente sin ajustar el atenuador.

Botón CANS

Presione este botón para escuchar el audio mediante la conexión XLR de cinco pines en la parte trasera del mezclador. A continuación, presione PGM MIX para escuchar el audio del programa.

Botón SPKR

Presione este botón para escuchar el audio mediante la conexión de control en la parte trasera del mezclador,

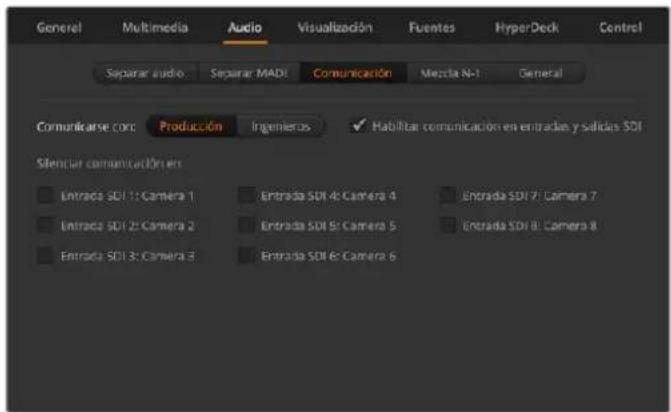

Comunicación

Presione el botón TALK para activar el micrófono de los auriculares y entablar una comunicación. Nótese que, a fin de que el receptor pueda escuchar la voz, es preciso mantener presionado el botón STUDIO u oprimirlo dos veces para que esta función permanezca activada.

En este último caso, el botón permanecerá encendido, al igual que el micrófono, hasta que se oprima nuevamente dos veces. Al presionar los botones STUDIO y SPKR simultáneamente, el micrófono permanecerá encendido para todos los canales de comunicación.

Estudio

El botón STUDIO permite activar la salida denominada STUDIO OUT en la parte trasera del dispositivo, la cual puede conectarse a un altavoz de referencia en el estudio. Al presionar TALK, oprima este botón y manténgalo presionado para hablar, o bien oprímalo dos veces.

Los botones del control del sistema permiten ajustar el volumen del audio escuchado mediante los auriculares o transmitido a través de las salidas en la parte trasera del dispositivo

1 Presione el botón TALK. Los dos grupos de ajustes para auriculares permiten modificar el volumen del audio transmitido mediante la conexión XLR de cinco pines en la parte trasera.
2 Gire los mandos correspondientes para ajustar el volumen.

HOME SETTINGS KEYERS ◀ ▶ MIX WIPE DVE STINGER DIP FTB MEDIA PLAYERS BORDER COLOR TALK MACRO SUPER SOURCE CAMERA CONTROL AUDIO AUX NO SILENCIAR NO ATENUAR COMUNICACION Auriculares +4.40 -6.00 -10.00 -10.00 NIVEL MEDICA PRODUCCIÓN INGENIEROS

3 Ajuste el nivel del audio transmitido a través de las salidas CONTROL OUT y STUDIO OUT mediante el tercer y el cuarto grupo de ajustes.

Ajustes
Nivel	Permite ajustar el volumen general de los auriculares y las señales transmitidas mediante las salidas del dispositivo.
Mezcla Permite determinar la intensidad del audio del programa.
Producción	Permite ajustar el volumen de la comunicación con otros integrantes de la producción.
Ingenleros Permite ajustar el volumen de la comunicación con los ingenieros.
Efecto local (solo auriculares)	Este ajuste está solo disponible para auriculares con micrófono y permite integrar la voz captada por este en la señal supervisada. Resulta de utilidad al emplear auriculares con cancelación de ruido.
Ganancia (solo auriculares)	El nivel del micrófono de algunos auriculares es bajo y, por consiguiente, puede resultar difícil escuchar el audio. Modifique este ajuste para aumentar o disminuir el volumen.

Mezcla y efectos

El bus del programa, el de anticipos y los indicadores del nombre de la fuente se emplean en forma conjunta al alternar entre distintas señales.

COMPS COMPS COMPS COMPS COMPS COMPS COMPS COMPS COMPS START START ADD

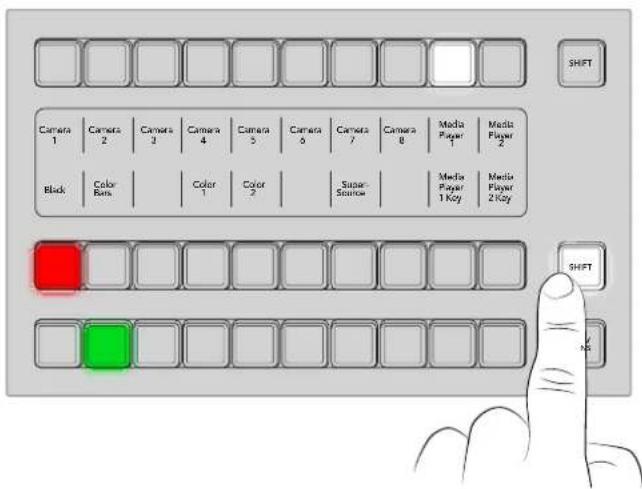

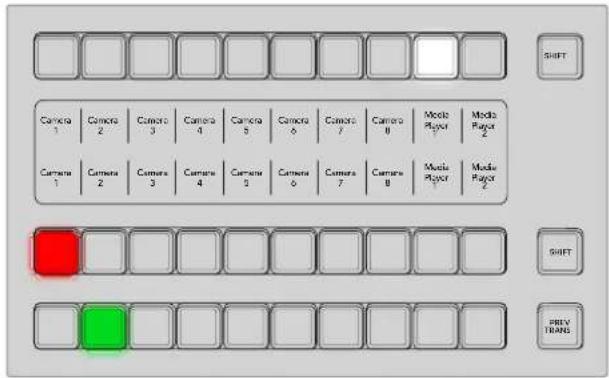

Visualización del nombre de la fuente

Los rótulos digitales debajo de cada botón identifican las fuentes externas o internas del mezclador por su nombre. Los nombres de las ocho entradas externas pueden modificarse en la pestaña de ajustes del programa ATEM Software Control. Los nombres de las fuentes internas son fijos y no es preciso cambiarlos.

Los rótulos digitales muestran el nombre de cada fuente en los buses del dispositivo.

Al presionar el botón SHIFT, es posible ver y seleccionar hasta 20 fuentes adicionales.

Al presionar ambos botones SHIFT simultáneamente, se muestran los nombres de las fuentes protegidas que se encuentran disponibles para ser asignadas a las distintas composiciones o a las salidas auxiliares. Las fuentes protegidas incluyen la señal transmitida al aire, el anticipo y las señales limpias 1 y 2.

Bus del programa

El bus del programa permite cambiar rápidamente las señales que se transmiten a través de la salida principal. El botón correspondiente a la fuente seleccionada se enciende de color rojo. Asimismo, parpadeará cuando se trate de una fuente adicional. Al presionar SHIFT, se muestra su nombre.

Bus de anticipos

El bus de anticipos permite seleccionar una señal para verla antes de emitirla al aire. La fuente seleccionada se transmitirá al realizar la siguiente transición. El botón correspondiente se enciende de color verde. Asimismo, parpadeará cuando se trate de una fuente adicional. Al presionar SHIFT, se muestra su nombre.

Botón SHIFT

Este botón permite seleccionar fuentes adicionales en los buses de programa y anticipos. Por otra parte, brinda la posibilidad de acceder a otros tipos de transiciones, así como a diferentes menús y funciones adicionales de la palanca de mando.

Otra forma de seleccionar fuentes o funciones adicionales es presionando dos veces los botones en los buses de programa y anticipos, o aquellos correspondientes a los distintos tipos de transiciones. Conviene subrayar que esta función no está disponible para el bus del programa, ya que provocaría que se transmitiera la fuente incorrecta momentáneamente a través de la salida principal.

Bus de fuentes

Estos botones permiten asignar fuentes a composiciones y salidas auxiliares. Además, cuando el botón MACRO está encendido, brindan la posibilidad de cargar y ejecutar macros grabadas con anterioridad. En este caso, dichos botones se encenderán de color azul.

El indicador del nombre de la fuente y el bus de selección permiten identificar las distintas señales asignadas a composiciones y salidas auxiliares. El botón correspondiente a la fuente seleccionada se enciende de color verde. Este parpadeará cuando se trate de una fuente adicional. Asimismo, se encenderá de color verde para indicar que la señal es una fuente protegida.

Las fuentes protegidas incluyen la señal transmitida al aire, el anticipo y las señales limpias 1 y 2.

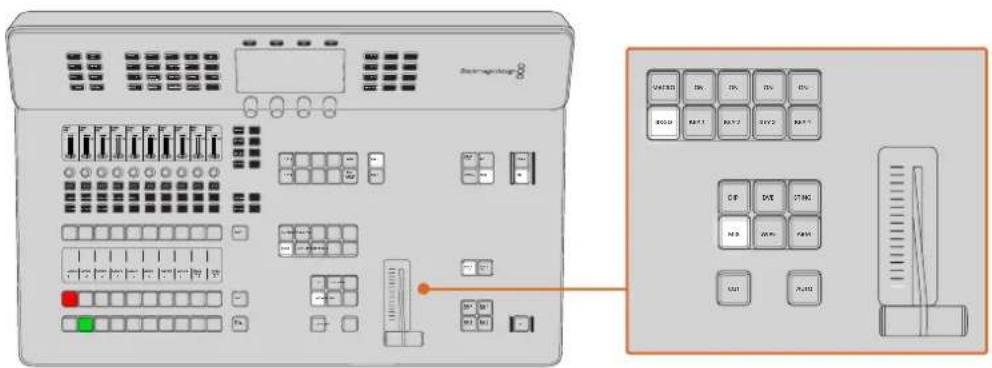

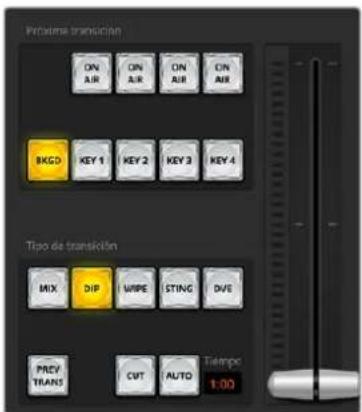

Control de transiciones y superposiciones previas

El botón CUT permite realizar una transición inmediata entre la señal al aire y el anticipo, independientemente del tipo de transición seleccionado.

Transiciones automáticas

El botón AUTO permite llevar a cabo la transición seleccionada según la duración indicada. Esta puede ajustarse en el menú respectivo y se indica en la pantalla Transition Rate, situada en el módulo de control de transiciones, al presionar el botón correspondiente a la transición.

Durante la transición, el botón AUTO se enciende de color rojo, y el indicador junto a la palanca se ilumina para indicar su avance. Si el programa informático está en uso, la palanca de transición virtual también se desplazará para proporcionar una indicación visual del progreso de la transición.

DIP DVE STING MIX WIPE ARM CUT AUTO

La palanca de transición y su indicador

La palanca de transición se puede emplear como alternativa al botón AUTO y permite controlar la transición manualmente. Junto a esta, se proporciona una indicación visual del avance de la transición.

Durante la transición, el botón AUTO se enciende de color rojo, y el indicador junto a la palanca muestra su avance. Asimismo, si el programa informático está en uso, la palanca de transición virtual también se desplazará para proporcionar una indicación visual del progreso de la transición.

Botones de transiciones

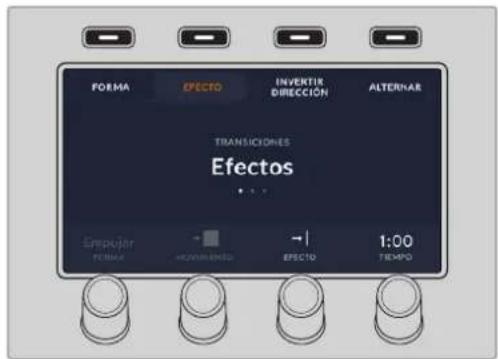

Estos botones permiten seleccionar cinco tipos de transiciones diferentes: disolvencias, fundidos, cortinillas, transiciones con efectos visuales digitales y transiciones animadas. Las disolvencias y cortinillas se seleccionan presionando los botones MIX y WIPE. Estos se encenderán al oprimirlos.

Al seleccionar el tipo de transición, su duración se indica en la pantalla, y es posible modificar todos sus parámetros inmediatamente. Utilice los botones contextuales y mandos giratorios para acceder a los mismos y realizar cambios.

Nótese que el botón ARM se encuentra actualmente deshabilitado.

Vista previa de transiciones

El botón PREV TRANS permite llevar a cabo la transición con la palanca para comprobarla antes de emitirla al aire. Una vez presionado, es posible ensayar la transición tantas veces como sea preciso. Esto brinda la posibilidad de comprobarla previamente a su transmisión y realizar las correcciones que sean necesarias. Cabe destacar que las transiciones animadas también pueden verse con anticipación. Una vez efectuados los ajustes necesarios, presione este botón nuevamente y estará listo para realizar la transición.

Próxima transición

Los botones BKGD, KEY 1, KEY 2, KEY 3 y KEY 4 se utilizan para seleccionar los elementos que formarán parte de la transición siguiente. Se pueden combinar diferentes fondos y composiciones presionando varios botones en forma simultánea. Al presionar BKGD dos veces, se seleccionan todas las composiciones que están al aire y se asignan a los botones del módulo Next Transition.

Los demás elementos superpuestos seleccionados se desactivarán al presionar cualquiera de dichos botones. Al seleccionar los elementos que formarán parte de la próxima transición, el operador debe mirar el anticipo, ya que esta señal proporciona una indicación de lo que se verá una vez que la transición finalice. Cuando se ha presionado el botón BKGD, se llevará a cabo una transición entre la señal al aire y la fuente seleccionada en el bus de anticipos.

Al aire

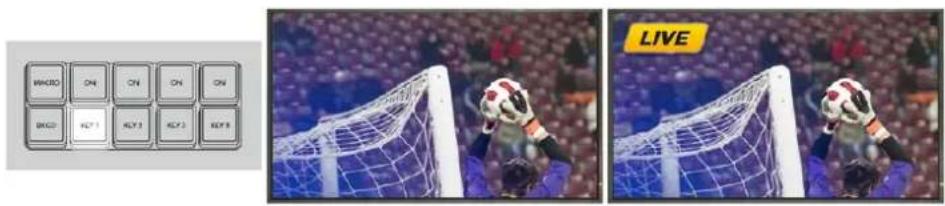

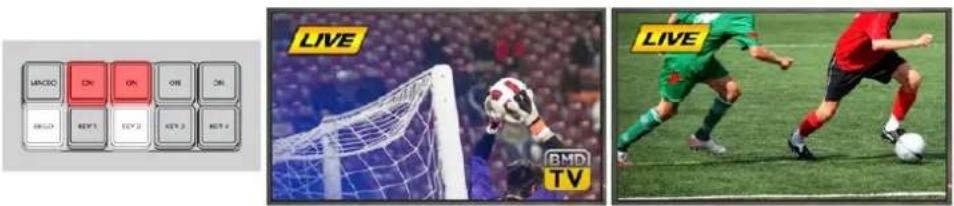

Los botones ON situados arriba de cada compositor indican los elementos superpuestos que están al aire. Asimismo, permiten mostrarlos u ocultarlos de inmediato en la señal transmitida.

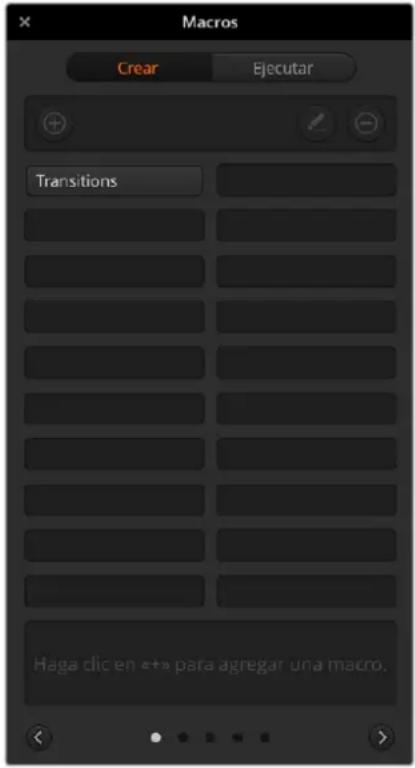

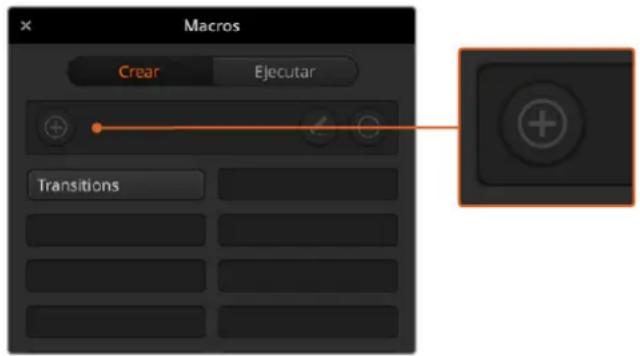

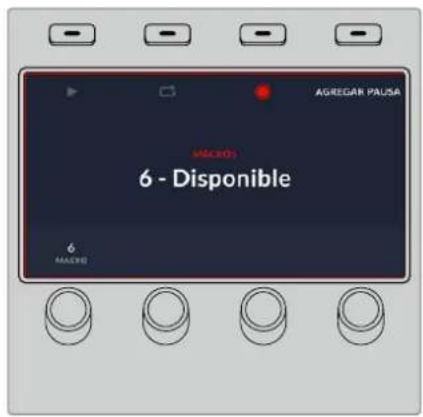

Macro

El botón MACRO permite seleccionar las funciones relativas a las macros.

Si se han grabado más de 10 macros, es posible acceder a las mismas a través del menú correspondiente en la pantalla del dispositivo.

Macro 1 Macro 2 Macro 3 Camera 1 Camera 2 Camera 3 Camera 4 Camera 5 Camera 6 Camera 7 Camera 8 Media Player 1 Media Player 2 SHIFT MACRD ON ON ON BKGD KEY 1 KEY 2 KEY 3 KEY 4 DIP DVE STING MIX WPE ARM SHIFT

Consulte el apartado Uso de macros en este manual para obtener más información al respecto.

Superposiciones posteriores

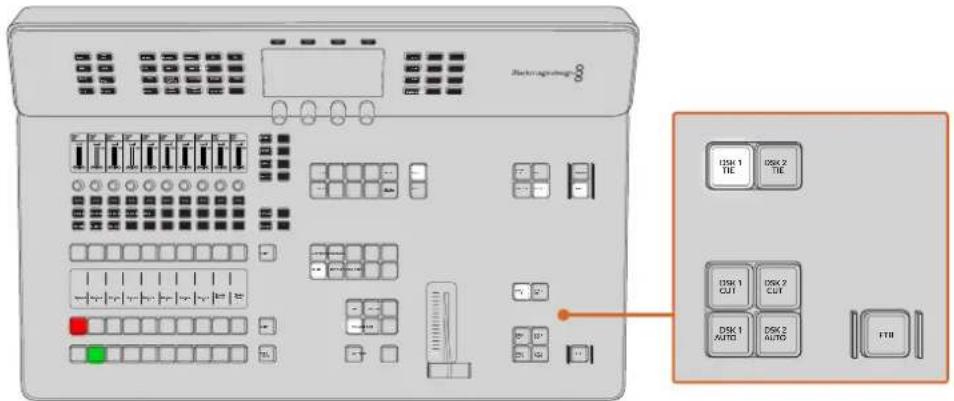

Vinculación de superposiciones posteriores

El botón DSK TIE permite ver la composición en la imagen transmitida mediante la salida para anticipos, junto con los efectos de la siguiente transición, y la vincula al control principal, de forma que pueda emitirse al aire simultáneamente con dicha transición.

Electrograph 200 DSK 1 TLE DSK 2 TLE DSK 1 CUT DSK 2 CUT DSK 1 AUTO DSK 2 AUTO FTB

Al asociar los elementos superpuestos a la transición principal, esta se llevará a cabo a la velocidad indicada en los ajustes correspondientes. El direccionamiento de la señal no se verá afectado al vincular las capas adicionales a la transición.

Emisión de superposiciones posteriores

El botón DSK CUT permite mostrar u ocultar elementos superpuestos en la señal transmitida, e indica si estos se encuentran al aire. Además, se enciende cuando la composición es visible.

Transición de superposiciones posteriores

El botón DSK AUTO permite mostrar u ocultar gradualmente los elementos superpuestos en la señal emitida, según la duración indicada en el ajuste correspondiente.

Fundido a negro

El botón FTB permite realizar un fundido a negro de la imagen transmitida según la duración indicada. Después de que la señal se desvanece gradualmente para dar paso al fondo negro, el botón parpadeará hasta que se presione otra vez. Al hacerlo, la imagen comenzará a mostrarse nuevamente a la misma velocidad. Cabe anotar que no es posible ver un fundido a negro de forma anticipada.

Por otro lado, la función AFV, o Audio con Imagen, permite atenuar el audio junto con las imágenes. El volumen disminuirá paulatinamente según la duración indicada para el fundido a negro. Desactive esta función para que el audio continúe escuchándose después de realizar la transición.

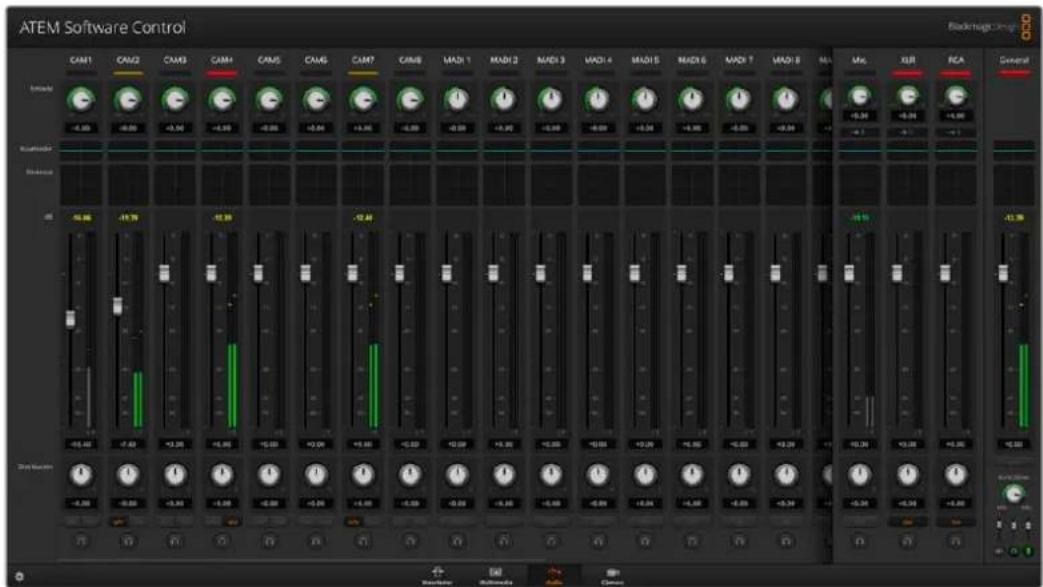

Mezcla de audio

Los modelos ATEM Television Studio cuentan con controles de audio avanzados que permiten mejorar y perfeccionar la calidad del sonido de cada fuente y de la salida principal. Además, incluyen un ecualizador paramétrico de 6 bandas y ajustes de dinámica. Este apartado muestra las distintas herramientas que se pueden emplear a fin de personalizar y optimizar la mezcla de audio de la producción en directo. También es posible utilizar los mismos mandos y botones para controlar las cámaras y ajustar el volumen de las señales transmitidas a través de las salidas del mezclador.

Las herramientas de audio incluyen una amplia gama de controles que permiten supervisar el sonido y realizar mezclas. Algunos corresponden a una opción específica, mientras que otros brindan la posibilidad de llevar a cabo diversas funciones. En consecuencia, recomendamos familiarizarse con los distintos tipos de controles antes de intentar comprender el funcionamiento particular de cada botón o mando.

Las columnas correspondientes a cada canal ocupan una parte importante de la interfaz. El modo de funcionamiento predeterminado de la consola ofrece 10 columnas con diversos controles, mandos giratorios y una pantalla LCD que muestra información sobre el canal. Los cambios efectuados mediante estos controles se reflejarán en el programa ATEM Software Control.

Cam1 A1/2 -0.10 AVV ON Cam1 A1/2 -0.10 Cam2 A1/2 Level AVV ON Cam3 A1/2 Level AVV ON Cam4 A1/2 Level AVV ON Cam5 A1/2 Level AVV ON Cam6 A1/2 Level AVV ON Cam7 A1/2 Level AVV ON Cam8 A1/2 Level AVV ON MP1 A1/2 Level AVV ON MP2 A1/2 Level AVV ON LFTVL PAN EQ EXP COMP LIM GATE CAM SOLD SOLD SOLO SOLD SOLD SOLD SOLD SOLD SOLD SOLD SOLD SOLD MSTR ALT SEL SEL SEL SEL SEL

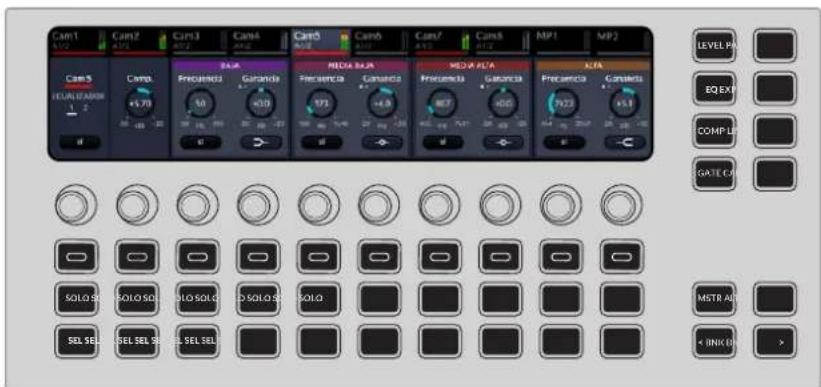

Pantalla de cristal líquido

Al encender el mezclador por primera vez, la pantalla arriba de cada franja muestra el nombre de la fuente y un indicador del nivel del audio, así como distintos datos según el modo seleccionado mediante los botones a la derecha de la franja del canal. Por ejemplo, al presionar el botón PAN, se muestra el nivel del audio de las 10 fuentes. Si alguna de estas se divide en dos canales monoaurales, cada uno de ellos se representa de forma individual.

Cam1 AV2 Cam2 AV2 Cam3 AV2 Cam4 AV2 Cam5 AV2 Cam6 AV2 Cam7 AV2 Cam8 AV2 MP1 AV2 MP2 AV2 LEVEL PM EQ EX COMP L GATE CA Distribución Distribución Distribución Distribución Distribución Distribución SOLO SEL SOLO SOL SOLO SOLIC SOLO SEL SOLO MSTR AL SEL SEL SEL SEL SEL SEL SEL SEL < BNK BI >

Las opciones en la pantalla cambian al seleccionar distintas funciones mediante los botones situados a la derecha de esta. Por ejemplo, al presionar el botón EQ, se muestran filtros para las distintas gamas de frecuencias, así como mandos y botones que permiten controlar parámetros específicos.

Cam1 502 Cam2 403 Cam3 402 Cam4 401 Cam5 400 Cam6 399 Cam7 398 MP1 MP2 CAPS CAPS Frequencies Garancia MEDA BJA Frequencies Garancia MEDA FLA Frequencies Garancia Frequencies Garancia LEVEL PA EQEXP COMP LPI GATE C/A SILO SOLI SILO SOLI SILO SOLI SILO SOLI SILO MSTR AII SEL SEL SEL SEL SEL SEL SEL LEVEL BRI < IINK BRI >

Mandos giratorios

Estos mandos versátiles permiten realizar cambios en distintos parámetros con rapidez y precisión. Para aumentar el volumen de una fuente, presione el botón LEVEL y gire el mando correspondiente en sentido horario.

Botones multifunción

Los botones debajo de cada mando giratorio permiten determinar los que se muestran en la pantalla. Por ejemplo, al presionar el botón LEVEL, brindan la posibilidad de activar el audio, silenciarlo o habilitar la función de seguimiento de imágenes (AFV). Al oprimir

los botones LEVEL o PAN, estos se encenderán en rojo si la fuente correspondiente está al aire.

Botones de aislación

Presione uno de los botones SOLO para escuchar solamente el canal correspondiente. Esto facilita el ajuste del audio. Al oprimirlo, aparece un ícono de auriculares en la pantalla junto al canal respectivo.

Botones de selección

Los botones SEL permiten seleccionar un canal determinado.

Botones de configuración

Utilice los botones a la derecha de la pantalla a fin de activar distintas opciones de configuración para cada canal.

Cam1 AV2 -0.10 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV2 Level AV4 AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 Level AV3 LEVEL F: EQ EXP: CCOMP 0: GATE C: LEVEL P: EQ EXP: CCOMP 0: GATE C: SOLO S0: SOLO S0U: SOLO S0U: SOLO S0U: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S0: SOLO S1: SOLO S1:0: SOLO S1:1:0: SOLO S1:2:0: SOLO S1:3:0: SOLO S1:4:0: SOLO S1:5:0: SOLO S1:6:0: SOLO S1:7:0: SOLO S1:8:0: SOLO S1:9:0: SOLO S1:10:0: SOLO S1:11:0: SOLO S1:12:0: SOLO S1:13:0: SOLO S1:14:0: SOLO S1:15:0: SOLO S1:16:0: SOLO S1:17:0: SOLO S1:18:0: SOLO S1:19:0: SOLO S1:20:0: SOLO S1:21:0: SOLO S1:22:0: SOLO S1:23:0: SOLO S1:24:0: SOLO S1:25:0: SOLO S1:26:0: SOLO S1:27:0: SOLO S1:28:0: SOLO S1:29:0: SOLO S1:30:0: SOLO S1:31:0: SOLO S1:32:0: SOLO S1:33:0: SOLO S1:34:0: SOLO S1:35:0: SOLO S1:36:0: SOLO S1:37:0: SOLO S1:38:0: SOLO S1:39:0: SOLO S1:40:0: SOLO S1:41:0: SOLO S1:42:0: SOLO S1:43:0: SOLO S1:44:0: SOLO S1:45:0: SOLO S1:46:0: SOLO S1:47:0: SOLO S1:48:0: SOLO S1:49:0: SOLO S1:50:0: SOLO S1:51:0: SOLO S1:52:0: SOLO S1:53:0: SOLO S1:54:0: SOLO S1:55:0: SOLO S1:56:0: SOLO S1:57:0: SOLO S1:58:0: SOLO S1:59:0: SOLO S1:60:0: SOLO S1:61:0: SOLO S1:62:0: SOLO S1:63:0: SOLO S1:64:0: SOLO S1:65:0: SOLO S1:66:0: SOLO S1:67:0: SOLO S1:68:0: SOLO S1:69:0: SOLO S1:70:0: SOLO S1:71:0: SOLO S1:72:0: SOLO S1:73:0: SOLO S1:74:0: SOLO S1:75:0: SOLO S1:76:0: SOLO S1:77:0: SOLO S1:78:0: SOLO S1:79:0: SOLO S1:80:0: SOLO S1:81:0: SOLO S1:82:0: SOLO S1:83:0: SOLO S1:84:0: SOLO S1:85:0: SOLO S1:86:0: SOLO S1:87:0: SOLO S1:88:0: SOLO S1:89:0: SOLO S1:90:0: SOLO S1:SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5SOLI 5MSTR A : *BRN R :> LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GATE C : LEVEL P : EQ EXP : CCOMP 0 : GEQ EXP LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM LIM MSTR A : *BRN R :>

Presione el botón EQ dos veces para ver los controles correspondientes a filtros de paso alto y bajo.

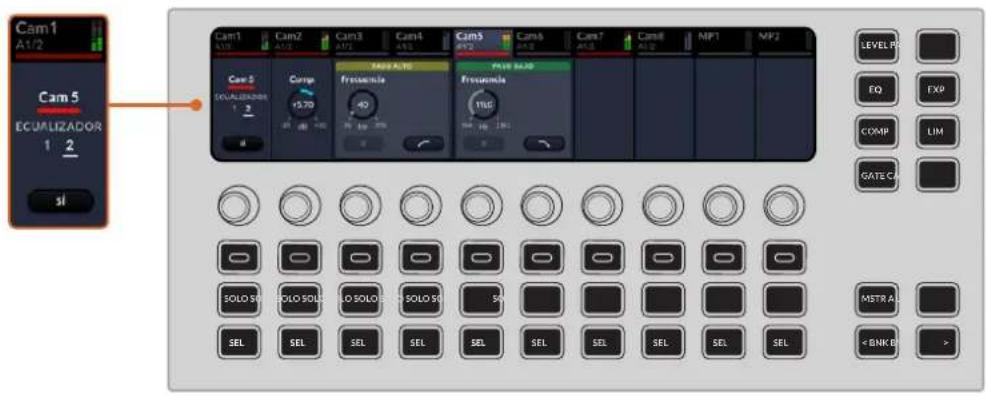

Algunos ajustes incluyen grupos de controles adicionales. Para acceder a estos, presione el botón de configuración por segunda vez. Por ejemplo, a fin de ver los controles para filtros de paso alto y bajo, oprima el botón EQ dos veces.

Cam1 A1/2 Cam 5 ECUALIZADOR 1 2 SI Cam1 A10 Cam2 A13 Cam3 A15 Cam4 A16 Cam5 A17 Cam6 A18 Cam7 A19 Cam8 A20 MP1 MP2 Comp +5.70 Fresuencia 40 Fresuencia 100 SOLO SI SOLO SOLO SOLO SOLO SOLO SE SEL SEL SEL SEL SEL SEL SEL SEL SEL SEL LEVEL PI EQ EXP COMP LIM GATE CA MSTR A.

Funciones

Las funciones de audio en el panel del mezclador corresponden a los ajustes disponibles en el programa ATEM Software Control. Además, la opción de control de cámaras facilita el manejo de diversas cámaras de Blackmagic desde el dispositivo, incluidos los modelos Studio Camera 6K Pro y URSA Broadcast G2.

Nivel	Ajuste el nivel de cada canal girando el mando correspondiente. Los botones debajo de cada mando permiten activar el audio, silenciarlo o habilitar la función de seguimiento de imágenes (AFV). Asimismo, es posible aumentar o disminuir la ganancia para modificar el volumen de la fuente respectiva.
Ecualizador	Este control incluye dos grupos de ajustes. Presione el botón EQ para acceder a los parámetros del primer grupo en todos los canales.Oprimalo nuevamente a fin de acceder al segundo grupo. Estas herramientas corresponden a los filtros de paso alto y bajo en las bandas 1 y 6. Por su parte, los botones multifunción permiten seleccionar los tipos de filtros, activarlos o desactivarlos. Presione el botón EQ para regresar al primer grupo de ajustes y repita este procedimiento según sea necesario a fin de alternar entre ambos grupos.Los controles de ecualización se corresponden con las funciones disponibles en la pestaña Audio del programa ATEM Software Control.
Compresor	Este conjunto de controles incluye todos los parámetros disponibles en la ventana para ajustar la dinámica. Al igual que en los demás casos, el interruptor asignado al botón multifunción se encuentra en el canal 1.
Puerta de ruido	Este grupo de controles corresponde a las funciones disponibles en la pestaña Audio del programa ATEM Software Control. Seleccione una pista determinada mediante el botón SEL. La puerta de ruido funciona como un expansor amplificado, reduciendo el volumen de los sonidos que están por debajo de cierto nivel, con el propósito de disminuir o eliminar el ruido en las partes más silenciosas de una grabación.
Distribución	Cada canal incluye un control de distribución estereofónica simple. Modifique la distribución del audio girando el mando del canal correspondiente. El botón SEL del canal seleccionado se encenderá.
Expansor	Este grupo de controles corresponde a las funciones disponibles en la pestaña Audio del programa ATEM Software Control. Utilice el botón SEL para seleccionar una pista determinada. Las siete columnas posteriores incluyen controles para el expansor, según el orden en el que aparecen en la ventana correspondiente a la dinámica.
Limitador	Al igual que en los demás casos, este grupo de controles incluye todos los parámetros asignados a los mandos giratorios, según el orden en el que aparecen en la ventana correspondiente a la dinámica.
Control de cámaras	Esta función permite controlar cámaras de Blackmagic mediante los mismos botones y mandos giratorios utilizados para ajustar el audio.Presione el botón CAM para ver las opciones disponibles. Estas se dividen en tres grupos a los cuales se accede oprimiendo dicho botón nuevamente. Consulte el apartado Control de cámaras más adelante en este manual para obtener información adicional al respecto.

Botones para canales y modificadores

Estos se encuentran debajo de los botones de configuración.

Volumen general

El botón MSTR permite acceder a controles relativos a las salidas de audio en el parte trasera del mezclador. Además, brinda la posibilidad de ajustar el volumen general.

Opciones adicionales

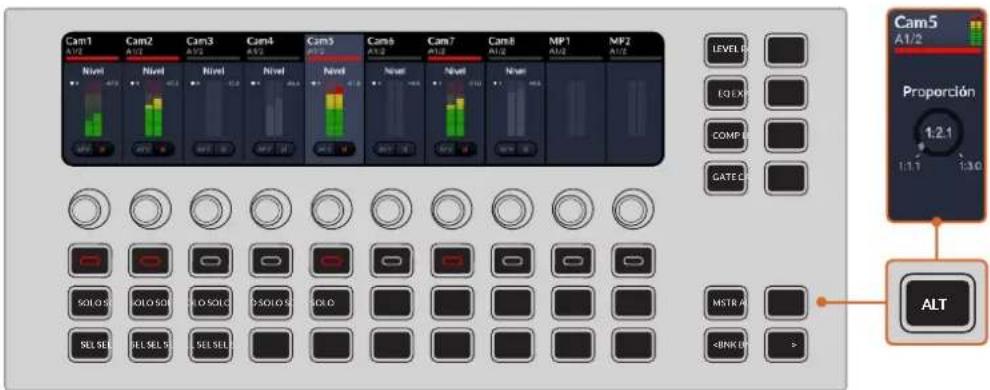

Presione el botón ALT para acceder a funciones y parámetros adicionales. Por ejemplo, al ajustar el nivel de la señal, oprima este botón a fin de ver el control de ganancia.

Cam1 A1/2 Cam2 A1/2 Cam3 A1/2 Cam4 A1/2 Cam5 A1/2 Cam6 A1/2 Cam7 A1/2 Cam8 A1/2 MP1 A1/2 MP2 A1/2 LEVEL 0 LQ EX COMP 0 GATE 0 CAM5 A1/2 Proportion 1:2.1 1:1.1 1:3.0 ALT

Presione el botón ALT para acceder a los controles de ganancia.

Bancos

Presione los botones para acceder a los grupos de las 10 fuentes anteriores o posteriores en la pantalla del dispositivo.

Dinámica de trabajo con los controles de audio

Este apartado describe una dinámica de trabajo básica que facilita el uso de las herramientas Fairlight para perfeccionar y mejorar la mezcla de audio.

En general, el primer paso para optimizar la mezcla de audio es normalizar todas las entradas, de modo que su volumen sea el mismo, sin que ocurra una distorsión. Para lograr este efecto, se suele aumentar o disminuir la ganancia de cada fuente, asegurándose de que los picos de la señal estén por debajo de 0 dB en el indicador correspondiente.
2 Si el objetivo es separar las fuentes monoaurales en dos canales estéreo, abra la pestaña Audio en los ajustes del mezclador. Seleccione las fuentes que desea dividir. Haga clic en Listo.

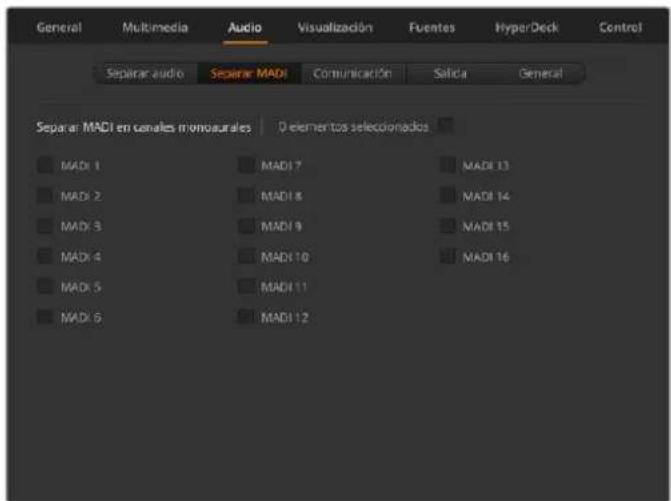

SUGERENCIA: Si desea dividir las entradas monoaurales en dos canales, es preferible hacerlo antes de la normalización, tal y como se describe en el paso 1, de modo que sea posible normalizar ambos canales después de separarlos.

3 Presione el botón EQ y modifique la ecualización de cada fuente.

4 A continuación, acceda a los controles de dinámica mediante los botones EXP y GATE. Realice los ajustes necesarios para mejorar la mezcla de audio general.
5 Después de configurar la ecualización y los procesadores de dinámica, es posible abrir los controles respectivos para la salida principal en el programa ATEM Software Control y mejorar la mezcla final.
6 Abra el procesador de dinámica de la salida principal y realice los cambios necesarios para mejorar la mezcla final.

Una vez configurados todos los controles del audio, es posible ajustar los atenuadores en la consola de audio virtual para determinar el volumen más idóneo para la mezcla y llevar a cabo los cambios que sean necesarios durante la producción. Asimismo, aunque es posible volver a cualquiera de los ajustes para hacer más modificaciones, es recomendable seguir el mismo orden descrito anteriormente, a fin de obtener los mejores resultados. Por ejemplo, primero es fundamental determinar la ecualización antes de pasar a los procesadores de dinámica, ya que el mezclador aplica los cambios en este orden lógico.

Es importante aplicar los efectos con suma atención para lograr que el audio suene lo más natural posible.

Consulte el apartado correspondiente a las herramientas de audio Fairlight en este manual para obtener más información al respecto.

Botones de selección

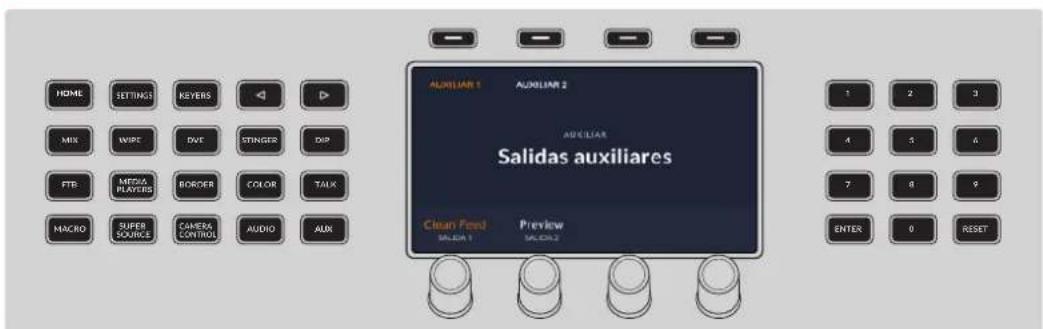

Los mezcladores ATEM Television Studio incluyen varias salidas auxiliares a las cuales es posible asignar varias entradas y fuentes internas. Son muy similares a las salidas de una matriz de conmutación y permiten emplear las señales provenientes de todas las entradas, los generadores de color y los reproductores multimedia, además de la señal principal y los anticipos, e incluso barras de color. Los 10 botones del panel frontal brindan la oportunidad de seleccionar cualquiera de las ocho fuentes o el programa, así como alternar entre los anticipos y la función de visualización simultánea.

1 2 3 4 PGM 5 6 7 8 M/V -PVW AUX 1 AUX 2

El botón MV/PVW se encenderá de blanco al activar la función de visualización simultánea o de verde si se trata de un anticipo.

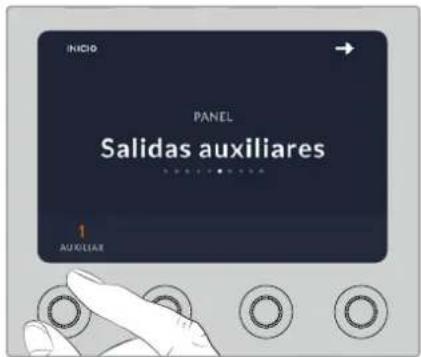

Además, mediante el menú AUXILIAR en la pantalla de control del sistema, es posible asignar otras fuentes internas y reproductores multimedia, incluidas barras de color, a cualquiera de las salidas disponibles. Esto es ideal si es preciso obtener una señal limpia antes de realizar una superposición posterior. De esta forma, se obtiene una señal sin logotipos que se puede masterizar para editarla o emitirla posteriormente.

Para asignar una señal limpia a la salida auxiliar 1:

1 Presione el botón junto a la opción AUXILIAR.
2 Gire el mando correspondiente a la salida 1 hasta ver la opción SEÑAL LIMPIA.

HOME SETTINGS KEYERS MIX INSPE DIVE STINGER DIP FTE MEDIA PLAYERS BORDER COLOR TALK MACRO SUPER SOURCES CAMERA CONTROL AUDIO AUX AUXILIAR 1 AUXILIAR 2 AUXILIAR Salidas auxiliares Clean Feed! Preview SALDA 1 SALDA 2 1 2 3 4 5 6 7 8 9 ENTER 0 RESET

Asignación de las dos salidas auxiliares en el modelo ATEM Television Studio HD8

El mezclador realiza un corte directo cuando hay un cambio en la fuente de la salida auxiliar, por lo cual es posible pasar de una fuente a otra de forma precisa y sin saltos en la imagen.

Las salidas son sumamente útiles y también pueden configurarse desde el panel de control virtual. Los menús para las salidas se encuentran en la barra ubicada en la parte superior de la interfaz gráfica y están siempre disponibles, independientemente de la ventana activa. Consulte el apartado sobre salidas auxiliares en este manual para obtener más información al respecto.

Botones de transmisión y grabación

El modelo ATEM Television Studio permite transmitir y grabar la producción mediante botones específicos en el panel de la unidad.

Utilice los botones correspondientes para transmitir y grabar señales.

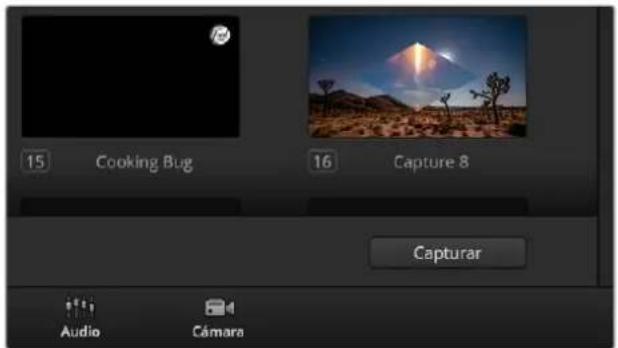

Capturar	Para capturar una imagen de la señal transmitida, presione el botón GRAB STILL. Las capturas se almacenan en el panel multimedia. Luego, es posible cargarlas de inmediato en el reproductor para usarlas en la transmisión o guardarlas en el equipo informático.
Grabar	La señal puede grabarse en una unidad externa conectada al puerto USB-C o en la memoria interna opcional al utilizar la versión ISO. Comience la grabación presionando el botón REC. Para finalizar, oprima el botón STOP.
Detener grabación
Alternar	Al conectar dos unidades externas mediante el puerto USB, es posible alternar entre ellas para grabar en una u otra presionando el botón SWITCH.
Al alre	El mezclador permite transmitir directamente por Internet sin necesidad de usar programas informáticos adicionales. Después de conectar el dispositivo a una red y seleccionar la plataforma de difusión mediante el programa ATEM Software Control, presione el botón ON AIR para comenzar a transmitir de inmediato. Consulte el apartado sobre transmisiones más adelante en este manual para obtener información adicional al respecto.
Detener transmisión

Antes de comenzar la transmisión, es necesario conectar el mezclador a una red. Además de poder acceder a plataformas tales como YouTube y Twitch, esto permite utilizar otros paneles ATEM, por ejemplo, el modelo ATEM Camera Control, así como conectar fuentes remotas en el caso del modelo ATEM Television Studio HD8 ISO.

Nótese que no es posible grabar y transmitir simultáneamente señales en formato entrelazado, por ejemplo, 1080i60.

Consulte el apartado sobre transmisiones más adelante en este manual para obtener información adicional al respecto.

Soportes de almacenamiento

Los modelos ATEM Television Studio brindan la oportunidad de grabar el programa en soportes de almacenamiento externos conectados a cualquiera de los dos puertos USB-C en la parte trasera de la unidad. Asimismo, es posible conectar un adaptador con varios puertos USB-C o un dispositivo MultiDock 10G, a fin de emplear varias unidades SSD y aumentar la capacidad de almacenamiento.

Por otra parte, el mezclador también brinda la oportunidad de grabar en la memoria interna opcional. A continuación se explica cómo preparar los soportes de almacenamiento.

Preparación de unidades de almacenamiento en equipos informáticos

Las unidades de almacenamiento externas pueden formatearse en equipos informáticos Mac o Windows. El formato HFS+ (también conocido como Mac OS X Extended) es el más recomendado, ya que permite registrar la transferencia de los datos a medida que esta se lleva a cabo. De este modo, es más probable que la información pueda recuperarse en caso de un mal funcionamiento de la unidad. Por su parte, el formato exFAT puede emplearse en sistemas operativos macOS y Windows sin necesidad de adquirir programas adicionales, pero no brinda la posibilidad de registrar la transferencia de datos. Esta puede ser una buena opción si necesita leer y escribir datos en ambos sistemas.

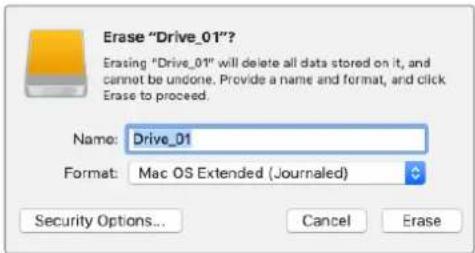

Preparación de soportes en Mac

La aplicación Utilidad de Discos, incluida en el sistema operativo macOS, permite formatear unidades de almacenamiento mediante el sistema HFS+ o exFAT. Asegúrese de hacer una copia de seguridad de cualquier información importante que contenga el soporte de grabación, puesto que, al iniciar este procedimiento, se borrarán todos los datos.

1 Conecte la unidad al equipo informático mediante un cable o un adaptador e ignore cualquier mensaje relativo a su uso para copias de seguridad con Time Machine.
2 En el equipo informático, haga clic en Aplicaciones y luego seleccione Utilidades. A continuación, ejecute la aplicación Utilidad de Discos.

3 Haga clic en el ícono de la unidad y luego en la pestaña Borrar.

4 Seleccione la opción Mac OS Extended (con registro) o exFAT.

5 Escriba un nombre para la unidad y luego haga clic en Borrar. Se dará formato a la unidad rápidamente y esta quedará lista para usar.

El cuadro de diálogo Formato en el sistema operativo Windows permite formatear unidades externas mediante el sistema exFAT.

Preparación de soportes en Windows

El cuadro de diálogo Formato en el sistema operativo Windows permite formatear unidades de almacenamiento mediante el sistema exFAT. Asegúrese de hacer una copia de seguridad de cualquier información importante que contenga el soporte de grabación, puesto que, al iniciar este procedimiento, se borrarán todos los datos.

1 Conecte la unidad al equipo informático mediante un cable, un adaptador o un dispositivo externo.
2 Abra el menú Inicio o la pantalla de inicio y seleccione la opción PC. Haga clic con el botón derecho en el nombre de la unidad.
3 En el menú contextual, seleccione la opción Formato.
4 Elija la opción exFAT para el sistema de archivos y 128 kilobytes para el tamaño de la unidad de asignación.
5 Escriba un nombre para la unidad, marque la casilla Formato rápido y haga clic en Iniciar.
6 Se dará formato a la unidad rápidamente y esta quedará lista para usar.

Preparación de unidades de almacenamiento en mezcladores ATEM Television Studio

Es posible formatear la memoria interna mediante el panel frontal o desde el programa utilitario ATEM Setup. Además, se brinda la oportunidad de formatear discos externos mediante los sistemas Mac Os Extended o exFAT desde el panel de control del mezclador.

Formateo de la unidad de almacenamiento

Para abrir el menú Formatear, presione el botón SETTINGS y utilice las flechas a fin de acceder al grupo de ajustes correspondiente.

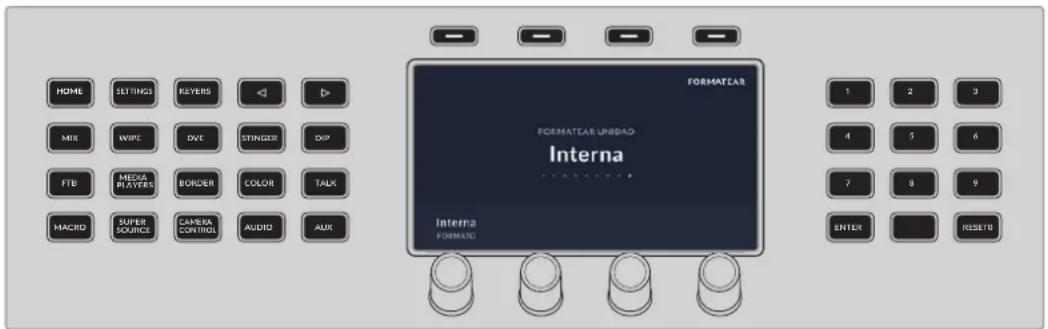

HOME SETTINGS KEYERS MIX WIPE DVE STINGER DIP FTE MEDIA PLAYERS BORDER COLOR TALK MAGRO SUPER SOURCE CAMERA CONTROL AUDIO AUX FORMATCAR UNIDAD Interna FORMATC 1 2 3 4 5 6 7 8 9 ENTER RESETD

Una vez que se abre el menú Formatear, es posible seleccionar entre la memoria interna o cualquier disco conectado mediante el puerto USB.

Para la memoria interna, gire el mando UNIDAD y seleccione la opción Interna.
Para formatear discos externos, gire el mando UNIDAD hasta encontrar la unidad seleccionada y luego el mando Formatear para optar entre el sistema Mac OS Extended o exFAT.
2 Presione el botón correspondiente a la opción FORMATEAR en la parte superior de la pantalla.
3 Siga las instrucciones que aparecen en la pantalla y mantenga presionado el botón FORMATEAR durante tres segundos hasta que finalice la cuenta regresiva. A continuación, el procedimiento comenzará.
4 Una vez finalizado este procedimiento, la memoria interna estará lista. Presione el botón OK en la parte superior de la pantalla para regresar al menú Formatear unidad.

Cómo formatear la memoria interna mediante el programa ATEM Setup

También es posible formatear la memoria interna mediante el programa utilitario del mezclador. Para ello, es preciso conectar el dispositivo mediante el puerto USB.

1 Ejecute el programa ATEM Setup. En equipos Mac, este se encuentra en la carpeta Blackmagic ATEM Switchers, ubicada junto a las demás aplicaciones. En equipos Windows, haga clic en Inicio, luego en la opción Programas y a continuación seleccione Blackmagic Design.

2 Una vez abierto el programa, haga clic en la opción Storage y luego en el botón Format Drive.

ATEM Television Studio HD8 ISO ATEM Television Studio HD8 ISO Setup Cloud Sync Storage Format Format Drive

3 Aparecerá una advertencia indicando que se eliminará el contenido de la unidad de almacenamiento. Si es la primera vez que formatea el soporte, haga clic en el botón Format para continuar.
4 Aparecerá un aviso de advertencia para confirmar el procedimiento. Esto evita que el contenido de la unidad se borre accidentalmente. Haga clic en el botón Erase.
5 Aparecerá una barra que indica el progreso del procedimiento. Una vez finalizado, la memoria interna estará lista.

Acceso al contenido del soporte de almacenamiento

Al grabar en unidades externas, una forma simple de acceder a los clips y proyectos de DaVinci Resolve almacenados en estas es desconectarlas del panel trasero del mezclador y conectarlas a un equipo informático, aunque también es posible hacerlo a través de una red.

Para acceder al contenido del soporte de almacenamiento en equipos Mac:

1 Abra la aplicación Finder y haga clic en la opción Red de la barra lateral.
2 Haga doble clic en el modelo ATEM Television Studio que aparece en la lista.
3 Haga doble clic la opción Almacenamiento interno.

A continuación, el mezclador aparecerá en la barra lateral de ubicaciones. Para acceder a la unidad de almacenamiento en equipos Windows:

1 Haga clic en la opción Red en la barra lateral del Explorador de Windows. El mezclador aparecerá en la lista.
2 Haga doble clic en la unidad. Aparecerá un cuadro de diálogo solicitando las credenciales de red.
3 Seleccione la opción Invitado para el nombre de usuario y la contraseña.

NOTA: Si el equipo informático no se conecta, es posible que el mezclador pertenezca a un grupo de trabajo de Windows. Utilice el nombre de usuario «workgroup\guest» y la clave «guest» para acceder al dispositivo de almacenamiento.

4 Haga clic en OK.

A continuación, verá el mezclador en la ventana del Explorador y podrá acceder al contenido.

De manera alternativa, es posible acceder a la unidad de almacenamiento desde el programa utilitario. En equipos Mac, haga clic en el botón Show in Finder. En equipos Windows, este botón se denomina Show in File Explorer.

Sincronización

Otra manera de acceder al contenido de los soportes de almacenamiento es sincronizando los archivos mediante servicios en la nube, tales como Dropbox y Google Drive.

Ajuste de la fecha y la hora

Es preciso configurar correctamente la fecha y la hora para que la sincronización pueda llevarse a cabo entre el mezclador y Dropbox o Google Drive. Por defecto, el dispositivo utilizará el servidor NTP de Cloudflare para configurar automáticamente dichos parámetros.

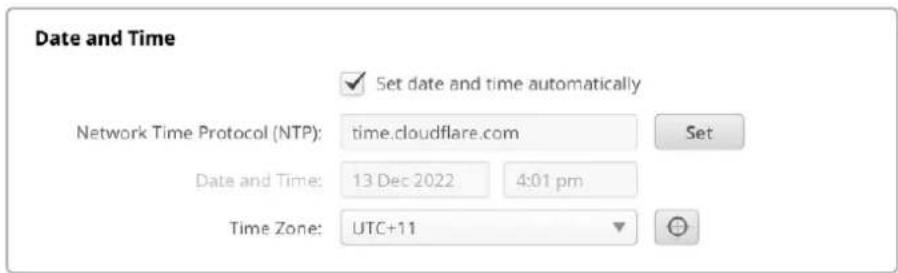

Date and Time Set date and time automatically Network Time Protocol (NTP): time.cloudflare.com Date and Time: 13 Dec 2022 4:01 pm Time Zone: UTC+11

Acceda a su cuenta en línea, seleccione la carpeta que desea sincronizar y la dirección de la sincronización.

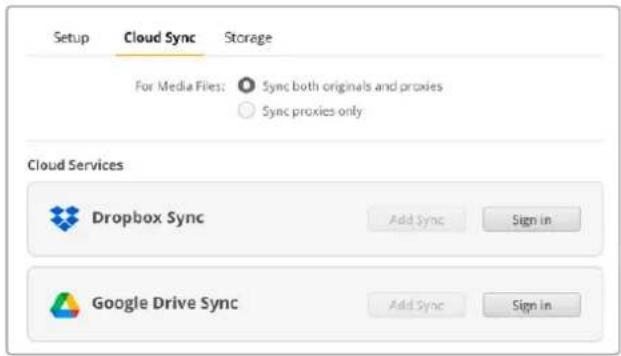

Acceso a Dropbox y Google Drive

1 Haga clic en el botón Sign in para acceder a la cuenta de Dropbox o Google Drive. Aparecerá una ventana para iniciar la sesión.
2 Acceda a Dropbox o Google Drive.

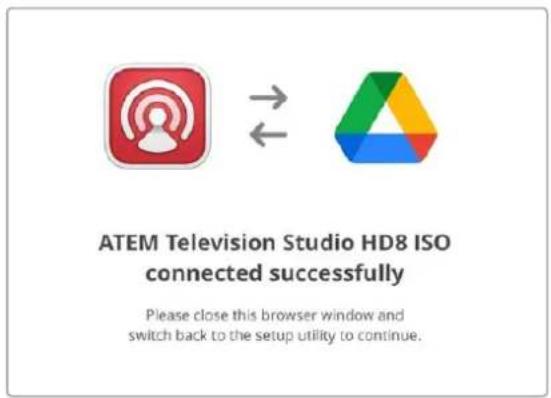

Aparecerá un mensaje de confirmación indicando que la conexión se ha establecido satisfactoriamente. De lo contrario, compruebe que el equipo informático esté conectado a Internet.

3 Haga clic en el botón Close.

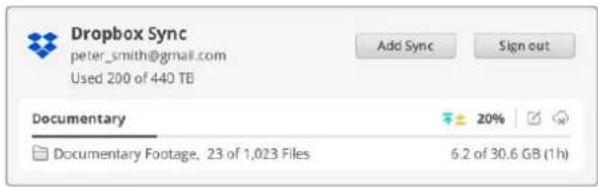

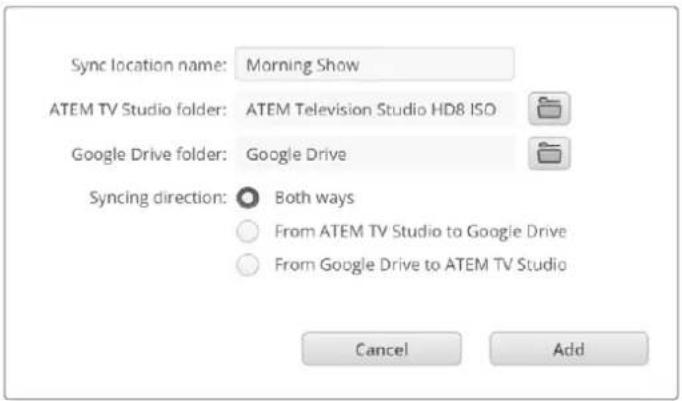

Carpeta y dirección de sincronización

1 Haga clic en el botón Add Sync para elegir la carpeta cuyo contenido se sincronizará y el sentido de la sincronización.
2 Asigne un nombre a la ubicación y haga clic en los íconos de las carpetas para elegir las que desea sincronizar. Por lo general, estas tendrán el mismo nombre.

3 Seleccione el sentido de la sincronización. Por ejemplo, para copiar los archivos del mezclador a Dropbox, pero no a la inversa, elija la opción From ATEM TV Studio to Dropbox.

4 Haga clic en Add.

El contenido se sincronizará con la plataforma seleccionada.

Los indicadores proporcionan información sobre el proceso de sincronización.

La flecha azul indica la transmisión de datos desde el dispositivo, mientras que la amarilla denota la recepción de datos desde la nube. Si ambos procesos ocurren simultáneamente, aparecerán las dos flechas. La flecha gris indica que no se transmiten datos en dicha dirección.

El porcentaje a la derecha de las flechas muestra el progreso de la sincronización.

Haga clic en este indicador para cambiar la carpeta sincronizada y su ubicación.

Haga clic en este indicador para borrar la carpeta de sincronización. En el cuadro de diálogo que aparece a continuación, haga clic en Continue a fin de confirmar, o en Cancel para cancelar.

También es posible añadir dispositivos Blackmagic Cloud Store o Blackmagic Cloud Pod mediante el programa Blackmagic Cloud Setup y crear una copia de resguardo al grabar.

Modo de visualización simultánea

Esta función es muy útil, ya que permite ver todas las fuentes SDI, el programa y el anticipo en una sola pantalla. Asimismo, ofrece información relativa al reproductor multimedia y al estado de la transmisión, de la grabación y del disco, así como medidores de audio e indicadores para la ecualización y la dinámica.

Gracias a esta función, estará siempre al tanto de lo que está pasando durante la transmisión del programa.

El modo de visualización simultánea es muy útil para supervisar todas las fuentes y salidas al mismo tiempo.

A continuación, se describe cada una de las ventanas.

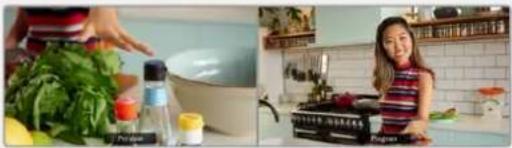

Esta ventana muestra la fuente asignada al anticipo. Es muy útil no solo si desea alternar entre fuentes a modo de práctica, sino también para ver transiciones en forma previa o realizar composiciones posteriores, ya que permite comprobarlas antes de emitirlas al aire. Si desea utilizar la función de visualización simultánea, será necesario que cambie el funcionamiento del mezclador al modo programa/anticipo. Consulte el apartado correspondiente para obtener más información al respecto.

Programa

Esta muestra la fuente asignada a la salida principal, por lo que permite ver exactamente lo que se está transmitiendo.

En estas ventanas se muestran las ocho fuentes conectadas a las entradas SDI. Esto brinda la posibilidad de supervisar las imágenes captadas por cada cámara, a fin de poder tomar decisiones rápidamente. Cabe destacar que también podría haber otros dispositivos conectados al mezclador, tales como equipos informáticos o grabadores HyperDeck.

Cuando una fuente se asigna a la salida principal o a un anticipo, el borde de la ventana correspondiente se destacará en rojo o verde, al igual que una luz piloto. El primero indica que se trata de un anticipo, mientras que el segundo significa que la imagen está al aire.

Reproductor multimedia

Esta ventana muestra el gráfico cargado en el reproductor multimedia. Para cargar un gráfico, basta con acceder al mismo en el panel multimedia en el programa ATEM Software Control y arrastrarlo al reproductor. Consulte el apartado Panel multimedia para obtener más información al respecto.

Transmisión

Esta ventana muestra parámetros relativos a la transmisión, inclusive la velocidad de transferencia y el estado de la memoria caché. Asimismo, en la parte inferior de la ventana, se indica la plataforma empleada.

- Indicador AL AIRE Antes de comenzar la grabación, el indicador del estado señal se encuentra apagado, lo cual significa que el mezclador está listo para comenzar la transmisión. Al iniciarse, aparecerá AL AIRE en rojo hasta que se detenga.

Si la transmisión se interrumpe, por ejemplo, porque la velocidad de la conexión a Internet es muy lenta o no hay más espacio en la memoria caché, el indicador parpadeará.

- Velocidad de transmisión La velocidad de transmisión se mide en megabits por segundo (Mb/s). En los mezcladores ATEM Television Studio, es necesaria una velocidad de 5 a 7 Mb/s para transmitir en formato 1080p60 sin que se omitan fotogramas.

- Estado de la memoria caché Este indicador muestra el estado de la memoria caché del mezclador, que permite grabar y reproducir la señal transmitida de manera continua. Funciona como una medida de seguridad en caso de que la velocidad de transmisión disminuya. La naturaleza variable de Internet se debe mayoritariamente a la actividad de la red o a la potencia de la señal inalámbrica. De este modo, si la velocidad de transmisión disminuye, se almacenarán más datos en la memoria caché. Si la velocidad no es suficiente para realizar la transmisión, los fotogramas comenzarán a almacenarse en la memoria caché. Sin embargo, cuando esta no tenga más capacidad, la transmisión se verá comprometida, por lo que es recomendable evitar que se llene siempre que sea posible. Para ello, compruebe la velocidad de la conexión al preparar la transmisión. Durante la misma, es posible ver el estado de la memoria caché en las ventanas del modo de visualización simultánea. Si esta se llena con frecuencia, seleccione una calidad inferior en los ajustes para la transmisión.

- Anclaje Aparece el ícono de un teléfono móvil cuando el mezclador se encuentran conectado a uno de estos dispositivos. El ícono se destacará en rojo cuando la transmisión está al aire.

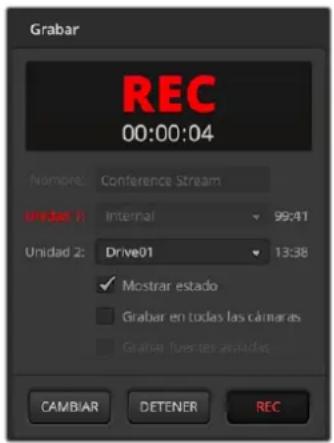

Grabación

Esta ventana muestra el estado de la grabación en unidades USB-C externas o en la memoria interna.

- Indicador de grabación Antes de comenzar la grabación, o si no hay unidades externas conectadas, este indicador dirá STOP. Cuando hay soportes de almacenamiento conectados, aparecerán los íconos correspondientes.

Cuando la grabación está en curso, el indicador mostrará REC y se destacará en rojo.

• Contador de duración Se encuentra situado debajo del indicador de grabación. Al presionar el botón de grabación, el contador se activará.
• Indicadores del estado de la grabación Proporcionan información acerca de cada unidad de almacenamiento y el estado de la grabación en ellas. Por ejemplo, si se emplean dos soportes de almacenamiento, se mostrará su nombre, el espacio disponible y el tiempo de grabación restante. Asimismo, el indicador correspondiente a la unidad en la que se está grabando se destacará en rojo y mostrará cuanto espacio libre queda.

Los íconos se organizan según la capacidad de almacenamiento de las unidades. Por ejemplo, si dispone de cuatro unidades SSD en un equipo Blackmagic MultiDock 10G, aquella con mayor cantidad de espacio disponible aparecerá primera, y así sucesivamente. Cuando las unidades 1 y 2 están llenas, la 3 pasará al primer lugar, y la 4 al segundo. Por otro lado, siempre es posible saber qué unidad ha sido asignada a cada indicador comprobando los nombres debajo de estos.

Audio

Durante la transmisión, es posible ver el nivel de audio de cada fuente y del programa en las ventanas correspondientes.

- Intensdad del audio Las entradas y la salida principal disponen de medidores de audio individuales. Si el nivel sobrepasa los -10 dB, el vúmetro se encenderá de rojo, advirtiendo que está cercano al máximo de 0 dB. Si el nivel alcanza los 0 dB, el audio se distorsionará, y por lo tanto será necesario disminuir el volumen mediante los botones correspondientes en el panel frontal del mezclador o en la pestaña Audio del programa ATEM Software Control. En el siguiente apartado se brinda más información acerca de este programa.

Estos medidores son una herramienta importante que brinda la posibilidad de supervisar el audio de manera que su calidad sea óptima.

- Íconos Fairlight Estos íconos permiten comprobar si el ecualizador o los procesadores de dinámica están activados en el panel de audio del programa ATEM Software Control.

Si el ecualizador y los procesadores de dinámica están activados y la señal está al aire, los íconos correspondientes se encenderán de distintos colores.

Si los íconos no están encendidos, significa que las herramientas están activadas, pero la señal no está al aire.

Si los íconos no tienen color ni están encendidos, significa que las herramientas no están activadas o se han deshabilitado desde la pestaña Audio del programa ATEM Software Control.

La función de visualización simultánea es excepcional, puesto que permite supervisar todos los detalles al instante. Por ejemplo, brinda la oportunidad de ver la transmisión en la ventana correspondiente al anticipo antes de emitirla al aire. Es muy útil no solo si desea alternar entre fuentes SDI a modo de práctica, sino también para ver transiciones en forma previa o realizar composiciones por crominancia, ya que permite comprobarlas antes de emitirlas al aire.

ATEM Software Control

El programa ATEM Software Control es una aplicación informática incluida con los mezcladores ATEM que permite manejarlos al igual que el panel integrado en los dispositivos. En este caso, en lugar de botones, cuenta con varias secciones sobre el margen derecho que permiten acceder a las distintas funciones de procesamiento del dispositivo y modificar los ajustes con facilidad. De este modo, es posible controlar el mezclador a distancia, por ejemplo, en los casos en que la unidad está instalada en un bastidor y el operador se encuentra en una sala distinta.

Para poder utilizarlo, es preciso instalar el programa.

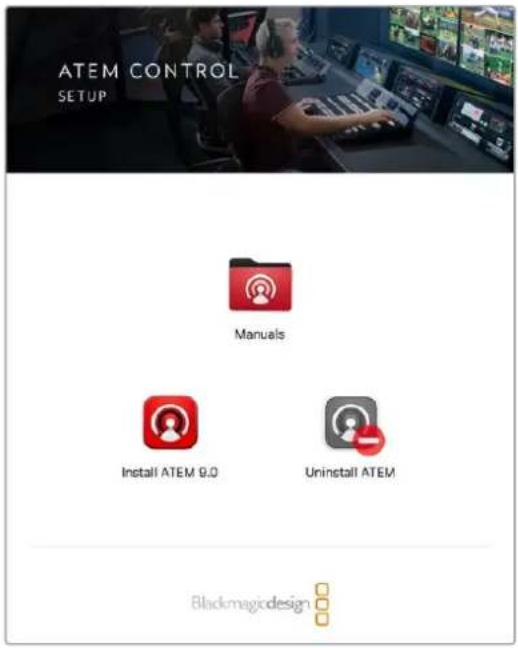

Instalación del programa ATEM Software Control:

1 Descargue la versión más reciente de los controladores desde nuestra página de soporte técnico.
2 Al finalizar la descarga, haga doble clic en el ícono Install ATEM para dar inicio a la instalación. Siga las instrucciones que aparecen en la pantalla y haga clic Install.
3 Cuando el proceso haya terminado, busque la carpeta Blackmagic ATEM Switchers en el directorio de aplicaciones o programas y haga doble clic en ATEM Software Control.

A continuación, conecte el mezclador al equipo informático, ya sea mediante un puerto USB o una red Ethernet.

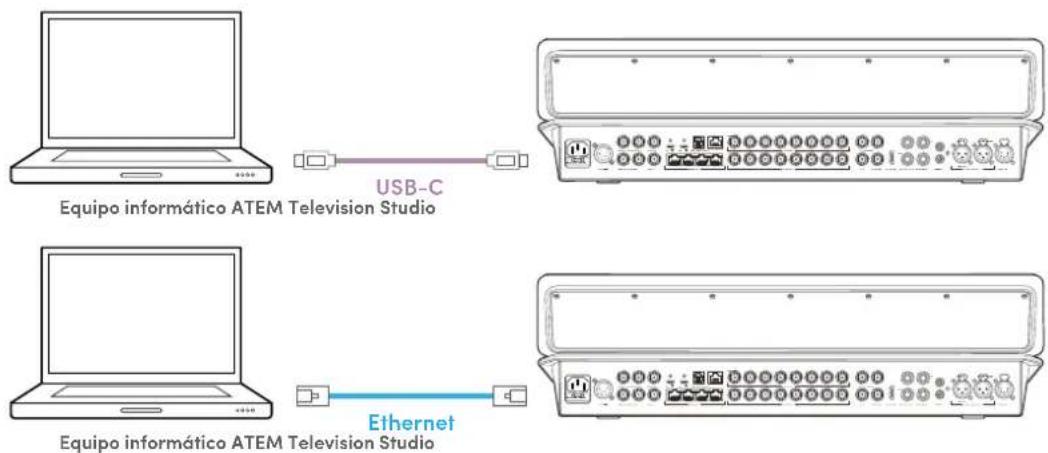

Conexión directa

Equipo informático ATEM Television Studio USB-C Ethernet Equipo informático ATEM Television Studio

Conexión mediante redes

Por último, es preciso asegurarse de que el equipo informático se encuentre conectado a la red y funcionando correctamente. Al abrir el programa ATEM Software Control, deberá seleccionar un mezclador. En caso de que no aparezca en la red, es posible seleccionarlo a partir de la lista o ingresar la dirección IP correspondiente en forma manual. A tal fin, utilice la dirección recién ingresada para el mezclador. De esta forma, la aplicación podrá detectarlo y establecer la comunicación.

Panel de control virtual

El programa está compuesto por cuatro pestañas principales: Mezclador, Audio, Multimedia y Cámara. Es posible acceder a ellas haciendo clic sobre las mismas o presionando la tecla Shift y la flecha izquierda o derecha en el teclado. El ícono del engranaje que se encuentra en la parte inferior izquierda de la interfaz permite abrir la ventana de ajustes generales. Todas las ventanas incluyen distintos parámetros del mezclador que solo pueden modificarse mediante el programa de control.

Mezclador

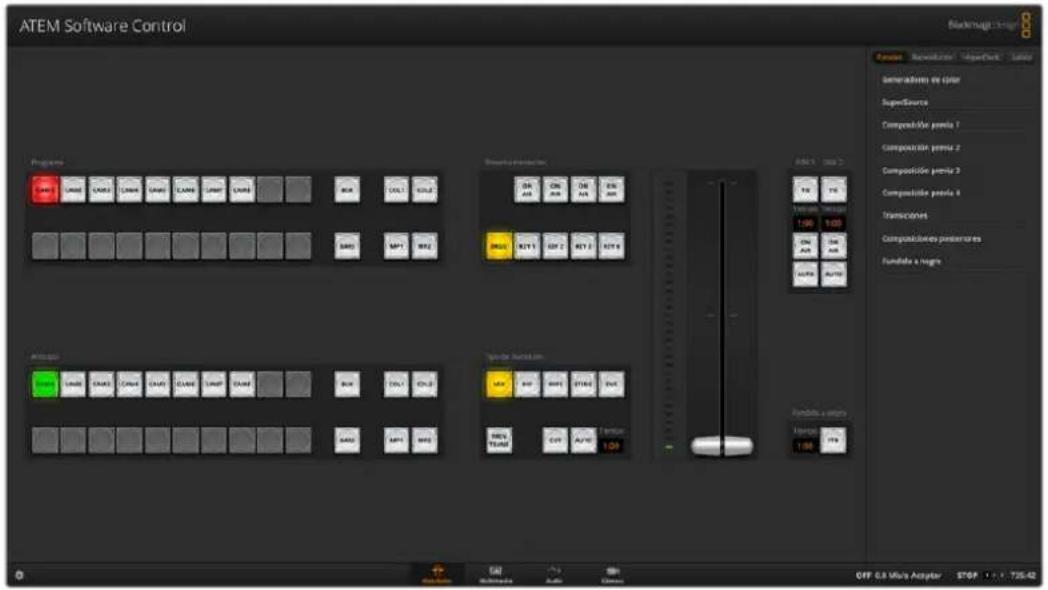

Al ejecutar el programa por primera vez, se muestra la pestaña Mezclador. Cabe destacar que para que los controles funcionen correctamente, el equipo informático debe estar conectado al dispositivo.

ATEM Software Control Programs GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND GND

ATEM Software Control

Preferencias

El panel de preferencias incluye las opciones General y Asignación. La primera de ellas permite modificar los ajustes de control de transiciones, cambiar el idioma de la interfaz y activar o desactivar la conexión MIDI. La pestaña Asignación permite asignar entradas a botones específicos en los buses de programa y anticipos. En la barra de menús situada en la parte superior de la ventana, seleccione ATEM Software Control y haga clic en la opción Preferencias.

ATEM Software Control Archivo Macros Transmitir Gr Acerca de ATEM Software Control Preferencias... Conexión... Servicios Ocultar ATEM Software Control Ocultar otros Mostrar todo Salir de ATEM Software Control

Seleccione la opción Preferencias en el menú ATEM Software Control.

Preferencias generales

Por defecto, los mezcladores ATEM funcionan en el modo Programa/Anticipo, dado que es lo más habitual en la actualidad. Sin embargo, puede modificarse para que el mezclador funcione en modo A/B directo, como se hacía previamente.

Es posible seleccionar una de las siguientes opciones para el idioma de la interfaz: inglés, español, alemán, chino, coreano, francés, italiano, japonés, polaco, portugués, ruso, turco y ucraniano.

Al ejecutar el programa por primera vez después de su instalación, aparecerá un cuadro de diálogo donde podrá elegir el idioma de la interfaz. No obstante, es posible seleccionar otro diferente en cualquier momento.

En el menú de idiomas, seleccione el de su preferencia. Aparecerá un aviso de advertencia para confirmar el cambio. Haga clic en Cambiar.

Al reiniciar el programa, verá la interfaz en el idioma seleccionado.

Para manejar el mezclador mediante un controlador MIDI, marque la casilla correspondiente.

Preferencias General Asignación Control de transiciones Mode de Funcionamiento: ● Programa/Anteipo N/B Idioma Idiomas disponibles: Español Control de dispositivos MIDI Activar ✓ Cancelar Aceptar

Ajustes de preferencias generales

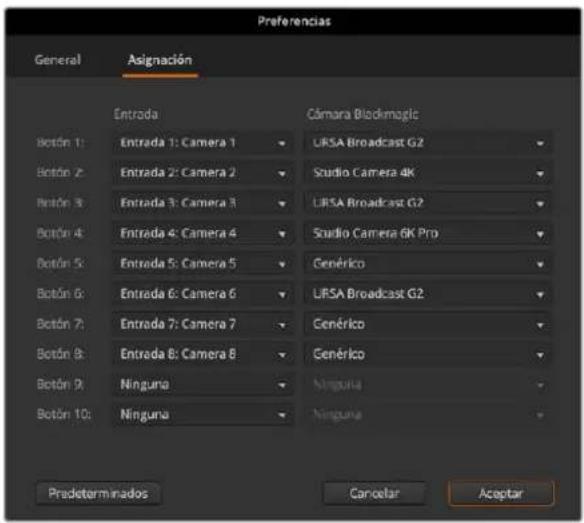

Asignación de botones

La pestaña Asignación permite asignar entradas a botones específicos en los buses de programa y anticipos. Por su parte, la opción Cámara brinda la posibilidad de seleccionar una cámara para cada entrada. En caso de no haber ninguna unidad conectada al equipo, Genérica o Ninguna. Al seleccionar la cámara correcta para cada entrada, se garantiza que todos los parámetros pertinentes sean correctos.

Tanto el programa informático como el panel control físico permiten asignar las principales fuentes a los botones más accesibles en los buses de programa y anticipos. Las fuentes que se emplean con menor frecuencia pueden asignarse a otros botones menos destacados. La asignación de botones se realiza de forma independiente en el programa informático y el panel, de manera que el modo en el cual los botones se asignaron a determinadas fuentes en el primero no afectará la forma en que fueron asignados en este último.

Preferencias General Asignación Entrada Cámara Blackmoglc Botón 1: Entrada 1: Camera 1 URSA Broadcast G2 Botón 2: Entrada 2: Camera 2 Studio Camera 4K Botón 3: Entrada 3: Camera 3 URSA Broadcast G2 Botón 4: Entrada 4: Camera 4 Studio Camera 6K Pro Botón 5: Entrada 5: Camera 5 Genérico Botón 6: Entrada 6: Camera 6 URSA Broadcast G2 Botón 7: Entrada 7: Camera 7 Genérico Botón 8: Entrada 8: Camera 8 Genérico Botón 9: Ninguna Ninguna Ninguna Botón 10: Ninguna Ninguna Predeterminados Cancelar Aceptar

Modificación de ajustes del mezclador

Al hacer clic en el ícono del engranaje en la esquina inferior izquierda, es posible acceder a la ventana de ajustes para cambiar la configuración del mezclador, de los grabadores HyperDeck y del audio, así como seleccionar el modo de visualización simultánea, activar la función de control remoto o personalizar las fuentes. Estos ajustes se encuentran agrupados en distintas pestañas.

Ajustes General Multimedia Audio Visualización Fuentes HyperDeck Control Video Formato de funcionamientos: 1080ISO Requisición de visualización (SOS) 1080ISO Resolución de 24% defini transmisión Resolución del su final (M) Liquidaciones y presentaciones (SOS) para Rec.70% - SOR Formatos saldos TDI 3D Nivel A Nivel B (control) Control de címeras Monitorización: Ninguna Fundido a negro Detectable Redondo a negro Detección de redes Permitir que el mezclador se detectado en la red. Aceptar

Ajustes generales del modelo ATEM Television Studio HD8 ISO

Ajustes generales

La pestaña General contiene opciones correspondientes al formato, los ajustes del panel multimedia y de la salida para supervisar las imágenes.

Video

Selección del formato de imagen

La opción Formato general permite seleccionar el formato de funcionamiento del mezclador. Es posible elegir distintos formatos de imagen, por ejemplo, 1080i59.94, 720p59.94 o 525i59.94 NTSC, según la región donde se emitan los contenidos. Para países que siguen la norma PAL, se incluyen opciones tales como 1080i50 o 720p50. Una buena manera de determinar la opción más adecuada es comprobar las cámaras y luego configurar el mezclador para que el formato coincida.

Video Formato de Funcionamiento: 1080ISO Formato de visualizing frusteners: 1080ISO Sub-visualizing control frusteners: Reversión pública: Resolución pública (S) Superáptología y asistancias, Brasil H26: Rec.739 - S24h HAPPY/LESPES (L) 50% System System (system)

Formato de imagen

Los mezcladores ATEM Television Studio son compatibles con los siguientes formatos:

Formatos HD	720p50, 720p59.94, 720p60
	1080p23.98, 1080p24, 1080p25, 1080p29.97,
	1080p30, 1080p50, 1080p59.94, 1080p60
	1080i50, 1080i59.94, 1080i60

Los modelos ATEM Television Studio 4K8 también son compatibles con los siguientes formatos:

Formatos UHD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Para establecer un formato, seleccione la opción deseada y haga clic en el botón SET. Cada vez que este se modifica, se elimina el contenido del panel multimedia.

Selección del formato de visualización simultánea

Si la resolución del formato es 1080p25 o mayor, se puede reducir la frecuencia de imagen de la señal transmitida mediante salida de visualización simultánea, a fin de poder emplear monitores de menor definición. Por ejemplo, si el formato seleccionado es 1080p60, es posible elegir la opción 1080i60 para la señal transmitida a través de dicha salida.

Nivel de la señal SDI 3G transmitida

Si se desean transmitir contenidos con resolución 1080p50 o en un formato de mayor definición a dispositivos con tecnología SDI 3G, puede que sea necesario alternar el formato de la señal saliente entre los niveles A y B, de modo de no perder compatibilidad con los equipos que solo admiten uno de ellos. La opción predeterminada es nivel B, dado que funciona con la mayoría de los dispositivos. No obstante, es cambiarla marcando la opción Nivel A.

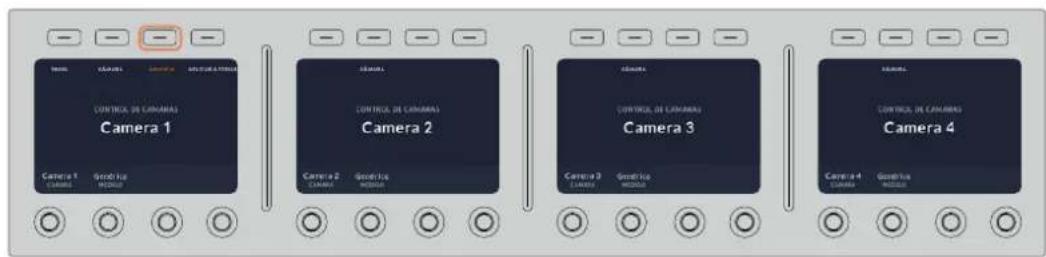

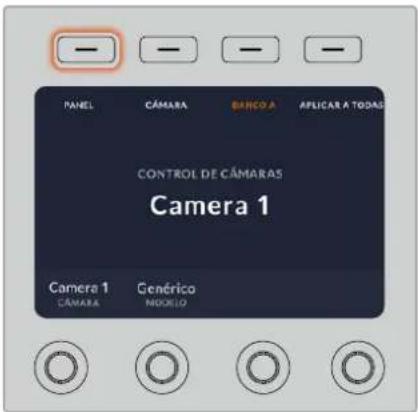

Control de cámaras

Salida para supervisar las imágenes de las cámaras

Es posible seleccionar cualquier salida SDI para controlar las cámaras. Al hacer esto mediante el panel de control de la cámara, es posible verificar los ajustes a través de esta salida. Seleccione cualquier salida en el menú.

Fundido a negro

Para desactivar el botón FTB en el panel frontal del mezclador y en el programa ATEM Software Control, marque la casilla Desactivar fundido a negro.

Detección de redes

De manera predeterminada, los mezcladores ATEM Television Studio pueden ser detectados en una red inmediatamente, a fin de facilitar la transmisión a través de Internet mediante los modelos Blackmagic Studio Camera 6K Pro o URSA Broadcast G2. Para desactivar esta función, desmarque la opción que permite que el dispositivo sea detectado en la red.

Ajustes multimedia

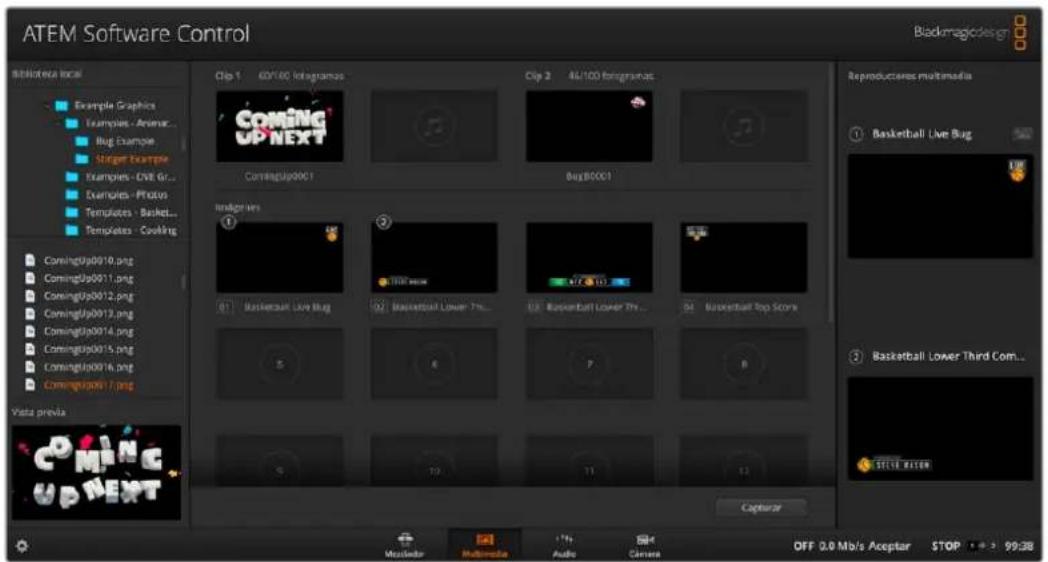

Panel multimedia

Ajuste de la duración de un clip en el panel multimedia

El panel multimedia de los mezcladores ATEM permite guardar imágenes con sus respectivos canales alfa, al igual que clips, que luego pueden asignarse a un reproductor para usarlos durante la producción.

Modelo ATEM	Imágenes	Clips	Formato	Duración
ATEM Television Studio HD8 20 2			720p 400 fotogramas
			1080p 200 fotogramas
ATEM Television Studio HD8 ISO 20 2			720p 400 fotogramas
			1080p 200 fotogramas
ATEM Television Studio 4K8 20 2			720p 1600 fotogramas
			1080p 400 fotogramas
			2160p 200 fotogramas

Capacidad del panel multimedia

La memoria disponible se reparte equitativamente entre cada secuencia en forma predeterminada, lo cual determina la cantidad máxima de fotogramas. Si necesita aumentar la duración de un clip, mueva el control correspondiente para ajustarla. Cabe recordar que, al aumentar la duración de uno, se reducirá la del otro.

Panel multimedia Es posible compartir 400 fotogramas entre los clips. Duración del clip 1: 200 Duración del clip 2: 200 Confirmar

Asignación de la capacidad disponible del panel multimedia

Ajustes de audio

En la pestaña Audio encontrará todos los ajustes divididos en cinco categorías: separar audio, separar MADI, comunicación, mezcla N-1 y general.

General Multimedia Audio Visualización Fuentes HyperDeck Control Separar audio Separar MADI Comunicación Mezcla N-1 General

Ajustes de audio

Separar audio

Los modelos ATEM Television Studio permiten dividir una señal estereofónica en dos canales monoaurales independientes. Esto resulta útil al mezclar una fuente monoaural en los dos canales de la salida estéreo principal. Asimismo, es posible separar todas las fuentes de audio en canales distintos o seleccionar cada una individualmente.

A su vez, se pueden obtener canales monoaurales a partir de una señal en formato MADI.

General Multimedia Audio Visualización Fuentes HyperDeck Control Separar audio Separar MADI Comunicación Salida General Separar MADI en canales monosurales D elementos seleccionados MADI 1 MADI 2 MADI 3 MADI 4 MADI 5 MADI 6 MADI 7 MADI 8 MADI 9 MADI 10 MADI 11 MADI 12 MADI 13 MADI 14 MADI 15 MADI 16

Marque las casillas correspondientes para obtener canales monoaurales.

Comunicación

Configure los ajustes de la comunicación en la pestaña Comunicación. La comunicación con la producción se establece mediante los canales SDI 15 y 16, mientras que los canales 13 y 14 están reservados para los ingenieros. Esta función puede activarse o desactivarse.

Es posible que se quiera conectar la salida derivada del mezclador a otra conexión de entrada para lograr un efecto en particular. En algunos casos, esto podría generar un sonido de retorno en los canales de comunicación. Para evitarlo, marque la casilla Silenciar en cada una de las entradas SDI correspondientes. Si no desea silenciar la comunicación, asegúrese de marcar las casillas correspondientes a la producción y los ingenieros.

General Multimedia Audio Visualización Fuentes HyperDeck Control Separar audio Separar MADI Comunicación Mezcla N-1 General Comunicarse con: Producción Ingenieras Habilitar comunicación en entrada y solicidas SDI Silenciar comunicación en: Entrada SDI 1: Camera 1 Entrada SDI 2: Camera 2 Entrada SDI 3: Camera 3 Entrada SDI 4: Camera 4 Entrada SDI 5: Camera 5 Entrada SDI 6: Camera 6 Entrada SDI 7: Camera 7 Entrada SDI 8: Camera 8

Marque las casillas para silenciar la comunicación con la producción.

Mezcla N-1

Esta modalidad disponible en las salidas SDI permite silenciar el audio de una entrada específica en la señal de retorno. Por ejemplo, al realizar coberturas en directo, la demora en el audio de retorno podría provocar que el presentador se distraiga al escuchar su voz con retraso. En tal sentido, este modo brinda la posibilidad de excluir una fuente particular de la mezcla de audio.

General

Esta pestaña permite configurar la opción Audio con Imágenes o AFV.

Configuración

La función Audio con imágenes o AFV permite seleccionar el comportamiento del audio durante las transiciones mediante los botones de opción. Para realizar un fundido cuando las fuentes cambian, marque el botón a fin de agregar una transición. El audio solo se transmitirá a través de la salida principal cuando la señal proveniente de la entrada seleccionada esté al aire.

General Multimedia Audio Visualización Fuentes HyperDeck Control Separar audio Separar MADI Comunicación Mezcla N-1 General Audio con imágenes • Come directo del audio al cambiar la imagen • Añadir una transición de audio al cambiar la imagen

Configure el comportamiento del audio

Ajustes para modo de visualización simultánea

Estos ajustes brindan la posibilidad seleccionar la disposición de las ventanas del modo de visualización simultánea. La configuración predeterminada consiste en dos ventanas grandes en la parte superior y ocho más pequeñas en la inferior. Sin embargo, cada cuadrante de este modo configurarse como una ventana o dividirse para ver 4, 7, 10, 13 o 16 señales. Haga clic en cada cuadrante en la opción Configuración para alternar entre una y cuatro ventanas.

General Multimedia Audio Visualización Fuentes HyperDeck Control Configuration Wúmetros Gules de encuadre Desactivar All On Preview Program Camera 1 Camera 2 Media Player 1 Media Player 2 Camera 3 Camera 4 Recording Status Streaming Status Aceptar

Distribución de las ventanas en el modo de visualización simultánea

La opción Activados permite ver los vúmetros de todas las fuentes. De manera alternativa, es posible activarlos en forma individual mediante el ícono situado en la parte inferior derecha de cada ventana.

Las ventanas de vista previa disponen de marcadores que indican el área de seguridad en la imagen y permiten asegurarse de que esta se verá correctamente en cualquier monitor. Las opciones para las guías de encuadre son 16:9 (horizontal) o 9:16 (vertical). Seleccione Todas a fin de activar ambas.

El modo de visualización simultánea muestra además un borde rojo o verde alrededor de cada ventana para diferenciar la señal al aire de los anticipos. El borde rojo indica que la fuente está siendo utilizada como señal principal, mientras que el borde verde corresponde a un anticipo. Si el borde es blanco, la fuente no corresponde ni a un anticipo ni a la señal al aire o la principal.

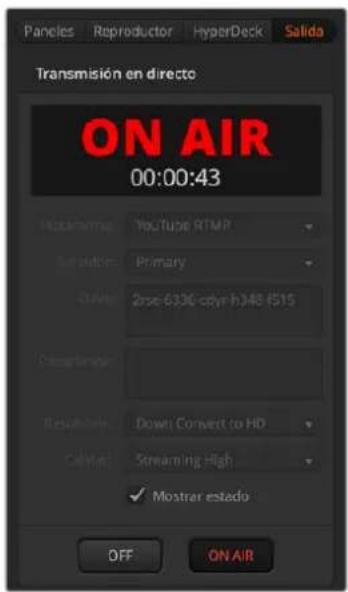

Además, es posible ver el estado de la transmisión, la grabación y el audio para controlar el espacio disponible en las unidades de almacenamiento o la velocidad de transferencia de datos. Consulte el apartado Uso de la función de visualización simultánea para obtener más información al respecto.

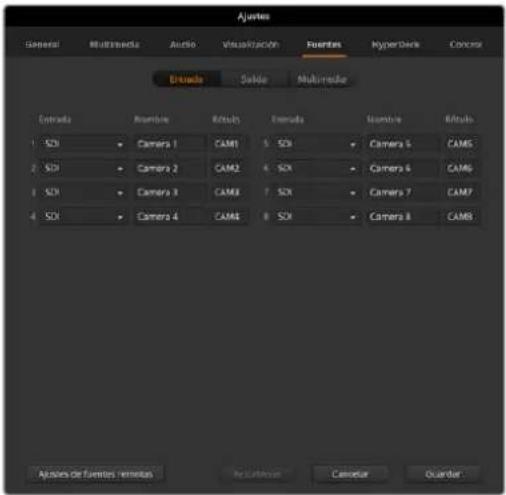

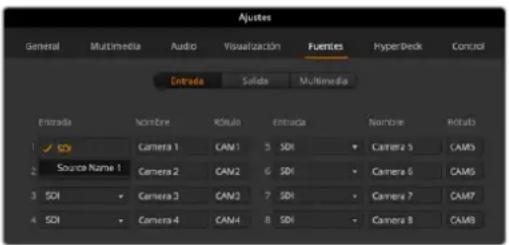

Fuentes

La pestaña Fuentes permite asignar nombres a las entradas, las salidas y los reproductores multimedia. Cada entrada y salida tiene un nombre largo y otro corto.

Los nombres largos admiten hasta veinte caracteres y aparecen en los menús desplegables para seleccionar las fuentes en el programa de control, así como en las ventanas del modo de visualización simultánea y en las pantallas LCD del mezclador. Para identificar la fuente en el panel, se utiliza una denominación corta de cuatro caracteres.

Para cambiar el nombre de una entrada, haga clic en el campo de texto correspondiente, ingrese el texto y luego haga clic en Camblar. La nueva denominación podrá verse en la interfaz del programa, en el panel del mezclador y en las ventanas del modo de visualización simultánea.Se recomienda modificar ambos nombres al mismo tiempo, de forma que coincidan. Por ejemplo, Cámara 1 corresponde a la denominación por extenso, y CAM1 al nombre abreviado.

General Multimedia Audio Visualización Fuentes HyperDeck Control Encrada Salida Multimedia Entrada Nombre Rótulo Entrada Nombre Rótulo 1 SDI Camera 1 CAM1 5 SDI Camera 5 CAM5 2 SDI Camera 2 CAM2 6 SDI Camera 6 CAM6 3 SDI Camera 3 CAM3 7 SDI Camera 7 CAM7 4 SDI Camera 4 CAM4 8 SDI Camera 8 CAM8

Ingrese los nombres largos y cortos de las entradas y salidas.

El modelo ATEM Television Studio HD8 brinda la posibilidad de controlar cámaras conectadas de forma remota a través de Internet o una red local Ethernet. Consulte el apartado Funciones adicionales de los modelos ISO a fin de obtener más información al respecto.

Ajustes para grabadores HyperDeck

Es posible conectar hasta 10 grabadores HyperDeck Studio y controlarlos mediante el programa ATEM Software Control. En este sentido, la pestaña HyperDeck permite configurar direcciones IP, seleccionar fuentes, activar o desactivar la función de inicio automático de la grabación o cambiar el tiempo de retraso.

Los indicadores situados arriba de cada unidad y el mensaje que aparece debajo brindan la posibilidad de identificar con facilidad si está conectada o si el modo de control remoto se encuentra habilitado.

General Multimedia Audio Visualizacion Fuentes HyperDeck Control HyperDeck 1: Extreme 8K HDR Dirección IP: 10.61.211.230 Entrada: Entrada 5: Camera 5 Inicio automático: Retraso: 0 fotogramas HyperDeck 2: No se ha activado el modo de control remoto en este dispositivo Dirección IP: 10.61.211.231 Entrada: Entrada 6: Camera 6 Inicio automático: Remarlo: 0 biogramas HyperDeck 3: Error shanacea Dirección IP: 10.61.211.241 Entrada: Entrada 2: Camera 2 Inicio automático: Remarlo: 0 biogramas HyperDeck 4: Sin canacion Dirección IP: 9.0.0.0 Entrada: Entrada 3: Camera 3 Inicio automático: Retraso: 0 biogramas Cancelar Guardar

Agregue hasta 10 grabadores HyperDeck.

Al cambiar el nombre de las entradas conectadas a los grabadores HyperDeck, es más fácil seleccionarlas en la lista.

Consulte las especificaciones de cada modelo para obtener más información al respecto.

Ajustes de control remoto

Los modelos ATEM Television Studio incluyen un puerto RJ12 en la parte exterior que permite controlar otros dispositivos mediante el protocolo RS-422. La casilla Control remoto ofrece la oportunidad de determinar la forma en que se utiliza. La opción GVG brinda la posibilidad de utilizar el protocolo GVG100, un sistema heredado común que facilita la comunicación con ciertos dispositivos, tales como los equipos de edición lineal.

General Multimedia Audio Visualización Fuentes HyperDeck Control Control remote Conoción BS-422: Desactivada Control PTZ mediante VISCA Control externo mediante GWS 100

Ajustes de control remoto

Salidas auxiliares

El mezclador incluye salidas SDI auxiliares independientes a las cuales es posible asignar diversas entradas y fuentes internas. Son muy similares a las salidas de una matriz de conmutación y permiten emplear las señales provenientes de todas las entradas, los generadores de color y los reproductores multimedia, además de la señal principal y los anticipos, e incluso barras de color. El modelo ATEM Television Studio HD8 ofrece dos salidas auxiliares, mientras que la versión ATEM Television Studio 4K8 cuenta con 10.

SUSU PUSU H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A MUSU PUSU H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2001A H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H2O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O1 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (CH) H3O2 (Ch)

Salidas auxiliares en el modelo ATEM Television Studio HD8

Salidas auxiliares en el modelo ATEM Television Studio 4K8

Distribución de señales

Para asignar una señal a una salida auxiliar, basta con hacer clic en el menú Salidas en la barra superior y buscar la opción deseada. Al seleccionarla, la señal transmitida por dicha salida cambiará inmediatamente. La fuente seleccionada se indica con un visto. Existe una amplia variedad de fuentes que pueden seleccionarse, inclusive colores sólidos, fondos e imágenes superpuestas, programas y anticipos o señales limpias.

ATEM Software Control Contador superpuesto Black Camera 1 Camera 2 Camera 3 Camera 4 Camera 5 Camera 6 Camera 7 Camera 8 Color Bars Color 1 Color 2 Media Player 1 Media Player 1 Key Media Player 2 Media Player 2 Key SuperSource Clean Feed Multi View ✓ Program Preview

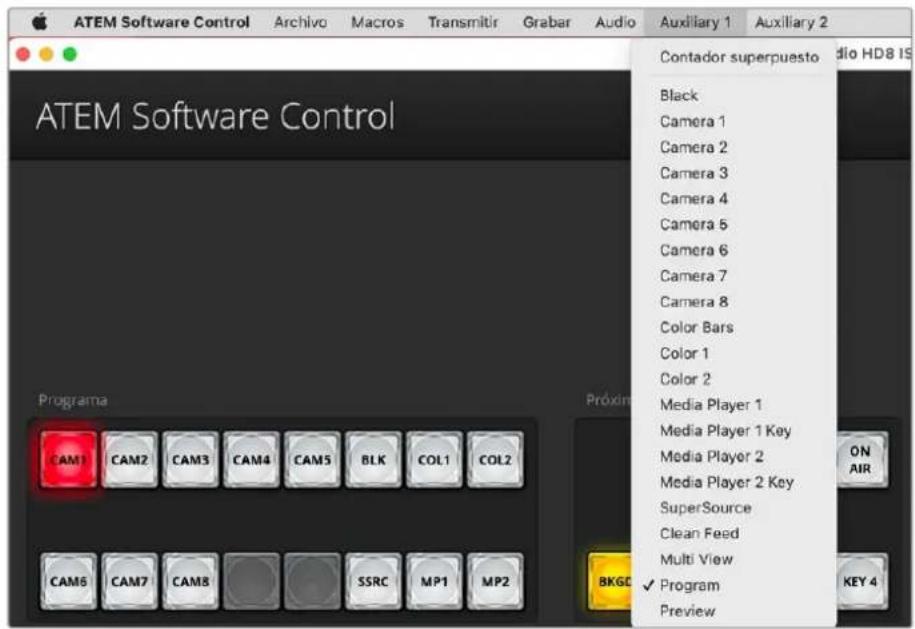

Menú para salidas SDI en el modelo ATEM Television Studio HD8

Las salidas auxiliares son sumamente útiles y ofrecen varias posibilidades. Incluso pueden utilizarse con proyectores y pantallas gigantes en escenarios durante conciertos y actuaciones en vivo. La mayoría de los espectáculos en directo hoy en día son complejos en cuanto a la diversidad de medios empleados. Las salidas auxiliares han sido diseñadas para permitir controlar los diferentes dispositivos que forman parte de la transmisión desde el mezclador.

Asignación de canales de audio

El mezclador brinda la oportunidad de integrar diversas fuentes de audio en canales que se asignan a la salida SDI, a fin de grabarlas mediante unidades HyperDeck.

Por ejemplo, es posible conectar un micrófono a una cámara y luego asignar esta fuente a los canales de audio 3 y 4 integrados en la señal principal transmitida. Al grabar cuatro o más canales de audio seleccionando la opción respectiva en los ajustes para dichas unidades, la grabación incluirá el sonido captado por los micrófonos de la cámara independientemente de la mezcla de audio, y cualquier ingeniero de sonido tendrá acceso a estas fuentes específicas al procesar el audio durante la posproducción.

Esta extraordinaria función brinda un control absoluto sobre todos los canales de audio integrados en la señal transmitida a través de la salida SDI.

El mezclador brinda la posibilidad de asignar dichos canales individualmente.

Opciones de asignación del audio en el programa ATEM Software Control para el modelo ATEM Television Studio HD8

El audio del programa siempre se asigna a los canales 1 y 2, mientras que la comunicación se establece mediante los canales 13 y 14 (ingenieros) o 15 y 16 (producción). No obstante, todos los demás canales pueden asignarse como resulte más conveniente mediante cualquiera de las entradas SDI, MADI, XLR, RCA o para micrófonos.

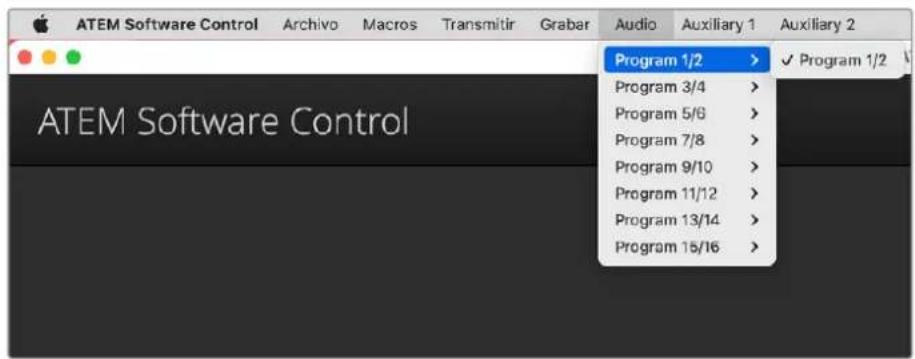

Asignación del audio mediante el programa ATEM Software Control

1 Haga clic en el menú Audio en la barra de herramientas superior.
2 Seleccione un par de canales entre las opciones disponibles a la derecha y luego la entrada SDI que desee asignar. Por ejemplo, para asignar los canales 3 y 4 de las entradas SDI 2 a los canales 3 y 4 de la salida principal, seleccione la opción Audio Out 3/4 en la lista del primer menú y a continuación la opción SDI Input 2 Audio 3/4 en la segunda lista.

Uso de la función SuperSource

Los modelos ATEM Television Studio disponen de una función denominada SuperSource (también conocida como PIP o imágenes simultáneas) que permite visualizar varias fuentes en un monitor al mismo tiempo. Por ejemplo, al transmitir una entrevista con cuatro participantes, es posible superponer las imágenes de cada uno al fondo. Los mezcladores de esta línea procesan las imágenes de la función SuperSource como una señal.

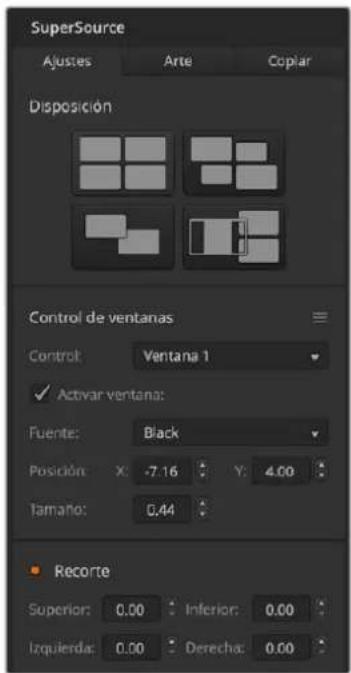

Ajustes de la función SuperSource

Esta función se puede configurar mediante los ajustes en las pestañas laterales del programa ATEM Software Control o presionando el botón respectivo a la izquierda de la pantalla LCD.

Visualización

Para configurar la función SuperSource, primero es necesario visualizar la imagen en el monitor. A tal fin, asigne un canal SuperSource a una de las salidas SDI mediante el menú respectivo, o bien a una de las ventanas del modo de visualización simultánea.

Posición de las fuentes

SuperSource Ajustes Arte Coplar Disposición Control de ventanas Control: Ventana 1 ✓ Activar ventana: Fuente: Black Posición: X: -7.16 Y: 4.00 Tamaño: 0,44 ● Recorte Superior: 0,00 Inferior: 0,00 Izquierda: 0,00 Derecha: 0,00

Ajustes de la función
SuperSource

En el panel SuperSource del programa informático, elija uno de los cuatro formatos predeterminados, según el que mejor se ajuste a sus necesidades, para situar las ventanas de acuerdo con las posiciones indicadas en la interfaz. Mediante el menú de control, seleccione la ventana que desea ajustar. A continuación, es posible cambiar la posición (X/Y) y el tamaño de la ventana. Desmarque la opción Activar ventana para eliminarla. Los ajustes de recorte permiten modificar los bordes de las ventanas. Marque la casilla de verificación respectiva y ajuste los valores para el borde superior, inferior, izquierdo o derecho. Para restablecer todos los parámetros, haga clic en el ícono situado a la derecha del menú de control.

En los modelos ATEM Television Studio, al emplear un dispositivo ATEM Advanced Panel, presione el botón SUPER SOURCE y utilice las flechas del sistema de control para acceder a los ajustes de configuración respectivos. En el segundo grupo de ajustes, gire el mando correspondiente a las configuraciones predeterminadas para elegir la disposición preferida y luego presione al botón junto a la opción APLICAR AJUSTE en la parte superior de la pantalla. Una vez seleccionada la ventana, los ajustes adicionales se aplicarán a esta junto con la palanca de mando.

También es posible ajustar el tamaño y la posición de la ventana mediante los mandos giratorios situados debajo de la pantalla, en

el tercer grupo de ajustes, aunque es mucho más fácil con la palanca. Empújela hacia arriba y abajo, o hacia los costados para cambiar la posición, y gírela en sentido horario o antihorario para aumentar o disminuir el tamaño, respectivamente.

Imágenes de fondo y en primer plano

Haga clic en la pestaña Arte para acceder a la configuración correspondiente. Seleccione la imagen en primer plano desde el menú. Al utilizar el panel del mezclador, es posible elegir la fuente mediante el bus de selección respectivo. Coloque la fuente en el fondo o en primer plano. Después de seleccionar el primer plano, elija el canal alfa desde el menú o el bus de selección en el panel del mezclador.

SuperSource Ajustes Arte Coplar Primer plano: Media Player 1 Cancel en: Media Player 1 Key Colocar en: Fondo Primer plano Composición precompuesta Regui: 50.0% Quantitat: 70.0%

Opciones para ajustar la imagen en segundo plano

Al marcar el botón de opción correspondiente al primer plano, es necesario determinar si el gráfico es un elemento premultiplicado. En caso afirmativo, marque la casilla de verificación respectiva. La imagen se colocará sobre las ventanas activas. Si el elemento gráfico no incluye un canal premultiplicado, utilice los controles Recorte y Ganancia según se describe en el apartado Composición de imágenes para obtener el resultado deseado. Asimismo, es posible invertir la superposición.

En el panel del mezclador, presione las flechas para acceder a los ajustes correspondientes. Seleccione el gráfico mediante el mando giratorio correspondiente y asígnelo al primer plano o al fondo oprimiendo los botones respectivos encima de la pantalla. Si la imagen incluye un canal premultiplicado, acceda al siguiente grupo de ajustes y compruebe que la opción COMPOSICIÓN PRECOMPUESTA SÍ esté activada. La imagen se colocará sobre las ventanas activas. Si el elemento gráfico no

incluye un canal premultiplicado, utilice los controles Recorte y Ganancia según se describe en el apartado Composición de imágenes para obtener el resultado deseado. Podría ser necesario invertir la composición.

Copiar ajustes

SuperSource Ajustes Arte Copiar De: A: Ventana 1 Ventana 1 Ventana 2 ✓ Ventana 2 Ventana 3 Ventana 3 Ventana 4 Ventana 4 Todas Copiar

Copia de ajustes de la ventana 1 a la ventana 2

Para usar la función de copia en el programa ATEM Software Control, haga clic en la pestaña Coplar a fin de acceder a las distintas opciones. Los ajustes de la ventana seleccionada se pueden aplicar fácilmente a cualquiera de las demás ventanas con solo un clic. Dichas ventanas aparecerán detrás de la ventana principal y compartirán la misma fuente.

Al emplear un mezclador ATEM Television Studio, acceda al último grupo de ajustes del menú SuperSource y seleccione la ventana desde la cual desea copiar, así como la ventana de destino, mediante los mandos giratorios situados debajo de la pantalla. También es posible elegir todas las ventanas como destino.

Transmisión de la señal al aire

Los mezcladores ATEM procesan las imágenes de la función SuperSource como una señal. Simplemente seleccionela en el bus de programa mediante el software o el panel del dispositivo para usar la composición.

Guardar y restablecer los ajustes del mezclador

Una vez configurado el mezclador, es posible guardar los ajustes de dos maneras.

Guardar estado inicial

Si se utilizan los mismos ajustes en todas las producciones, es posible guardar dicha configuración como predeterminada. Cada vez que se abre el programa ATEM Software Control, se restauran estos ajustes. Para eliminarlos, utilice la opción Borrar estado inicial.

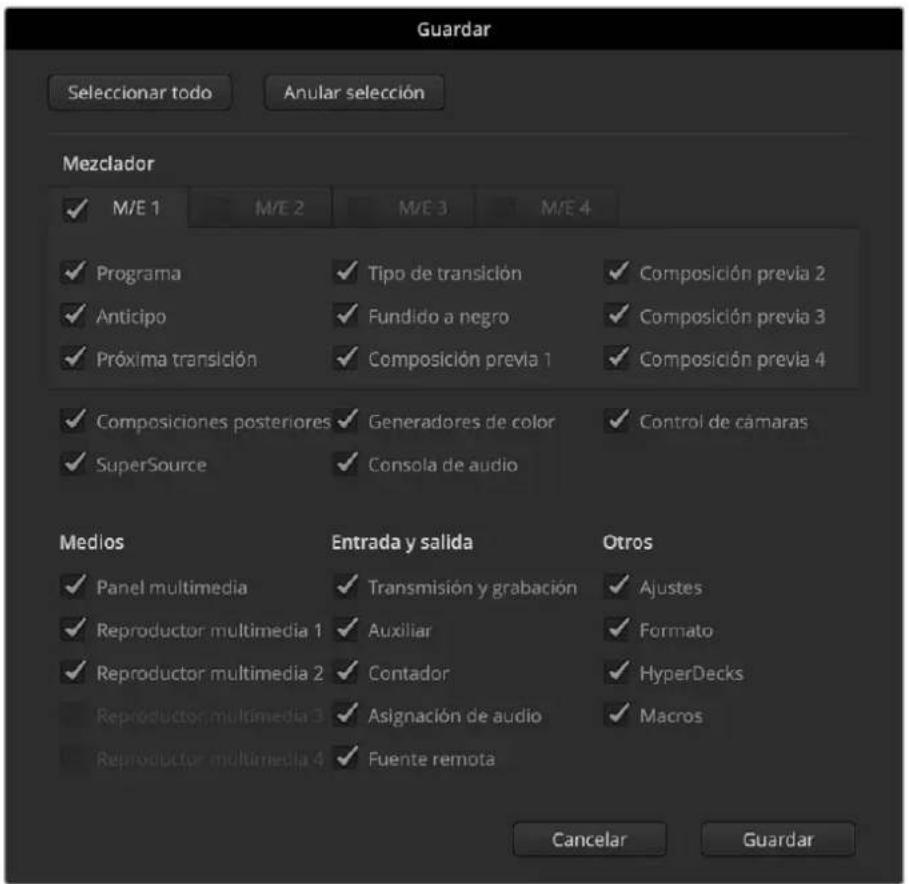

Guardar ajustes en un archivo XML

La opción Guardar como es ideal para dinámicas de trabajo que incluyen diversas producciones con ajustes particulares. Esta función es de gran utilidad y permite ahorrar tiempo durante las producciones en directo en las que se emplean ciertos parámetros con regularidad. Por ejemplo, es posible restaurar los ajustes de una cámara o gráficos y composiciones complejas desde un equipo informático portátil o una unidad USB.

En la barra superior del programa ATEM Software Control, seleccione el menú Archivo y luego la opción Guardar como.
2 Se abrirá una nueva ventana donde podrá ingresar el nombre del archivo y elegir la carpeta de destino. A continuación, haga clic en Continuar.
3 Se abrirá una ventana con casillas para seleccionar los distintos ajustes disponibles. La casilla Selecionar todos se encuentra marcada por defecto. En este caso, el programa guardará la configuración general del mezclador. Para guardar ajustes específicos, desmarque en forma individual aquellos que no desea utilizar, o bien todos juntos haciendo clic en el botón Cancelar selección. Ahora podrá seleccionar los ajustes determinados.
4 Haga clic en Guardar. En la parte inferior derecha del panel se indica el avance del proceso.

El programa guarda la configuración en un archivo XML junto con una carpeta para el contenido del panel multimedia.

Para guardar la configuración del dispositivo en cualquier momento, haga clic en el menú Archivo y seleccione la opción Guardar o presione las teclas Command +S en Mac o Ctrl + S en Windows. Cabe destacar que los ajustes previos no se reemplazan, sino que se agrega un nuevo archivo XML a la carpeta de destino claramente identificado con la fecha y hora de su creación. De este modo, siempre es posible restaurar una configuración anterior.

Guardar Seleccionar todo Anular selección Mezclador ✓ M/E 1 ✓ M/E 2 ✓ M/E 3 ✓ M/E 4 ✓ Programa ✓ Tipo de transición ✓ Composición previa 2 ✓ Anticipo ✓ Fundido a negro ✓ Composición previa 3 ✓ Próxima transición ✓ Composición previa 1 ✓ Composición previa 4 ✓ Composiciones posteriores ✓ Generadores de color ✓ Control de cámaras ✓ SuperSource ✓ Consola de audio Medios Entrada y salida Otros ✓ Panel multimedia ✓ Transmisión y grabación ✓ Ajustes ✓ Reproductor multimedia 1 ✓ Auxiliar ✓ Formato ✓ Reproductor multimedia 2 ✓ Contador ✓ HyperDecks Reproductor multimedia 3 ✓ Asignación de audio ✓ Macros Reproductor multimedia 4 ✓ Fuente remota Cancelar Guardar

El programa ATEM Software Control permite guardar y restaurar todos los ajustes del mezclador, inclusive las composiciones, los estilos de transición y el contenido del panel multimedia, entre otros.

Al guardar el archivo que contiene la configuración en un equipo informático portátil, es posible acceder a él desde cualquier lugar. Conecte el equipo a un mezclador ATEM para restablecer los ajustes rápidamente.

Las producciones en directo son exigentes y apasionantes a la vez, por lo que es fácil olvidarse de hacer copias de seguridad de los archivos guardados al finalizar.

Para conservar determinados ajustes, guárdelos en un equipo informático o soporte externo, tal como una unidad USB. Esto permite acceder a ellos con facilidad y disponer de un respaldo en caso de que se eliminen accidentalmente.

En la barra superior del programa ATEM Software Control, seleccione el menú Archivo y luego la opción Restaurar.
2 Se abrirá una ventana para seleccionar el archivo que desea abrir. Selecciónelo y haga clic en Abrir.
3 A continuación, se abrirá una ventana con casillas marcadas para los ajustes guardados. Marque la opción Selecionar todos para restablecer todos los ajustes o seleccione solamente algunos específicos.
4 Haga clic en Restaurar.

Restablecer ajustes originales

Para restablecer los ajustes originales del mezclador, abra el programa ATEM Setup y haga clic en la opción Factory Reset. Se conservarán aquellos ajustes almacenados antes de restablecer el dispositivo.

Alternar fuentes con el programa ATEM Software Control

La primera pestaña del programa informático corresponde a la interfaz de control del mezclador. Durante una producción en directo, permite seleccionar distintas fuentes y transmitirlas al aire.

Asimismo, es posible seleccionar diferentes transiciones, realizar superposiciones y activar o desactivar la función de fundido a negro. Los paneles situados a la derecha permiten ajustar las transiciones y las composiciones, configurar los generadores de color, controlar los reproductores multimedia y cambiar la duración del fundido a negro.

ATEM Software Control Programs GND GND2 GND4 GND5 GND6 GND7 GND8 GND9 GND10 GND11 GND12 GND13 GND14 GND15 GND16 GND17 GND18 GND19 GND20 GND21 GND22 GND23 GND24 GND25 GND26 GND27 GND28 GND29 GND30 GND31 GND32 GND33 GND34 GND35 GND36 GND37 GND38 GND39 GND40 GND41 GND42 GND43 GND44 GND45 GND46 GND47 GND48 GND49 GND50 GND51 GND52 GND53 GND54 GND55 GND56 GND57 GND58 GND59 GND60 GND61 GND62 GND63 GND64 GND65 GND66 GND67 GND68 GND69 GND70 GND71 GND72 GND73 GND74 GND75 GND76 GND77 GND78 GND79 GND80 Output: T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T0 T1:90 1:00 1:10 1:20 1:30 1:40 1:50 1:60 1:70 1:80 1:90 1:10 1:20 1:30 1:40 1:50 1:60 1:70 1:80 1:90 1:10 1:20 1:30 1:40 1:50 1:60 1:70 1:80 1:90 1:10 1:15.22

Control mediante el ratón o el panel táctil

Los botones virtuales, los controles deslizantes y la palanca de transición en la interfaz gráfica del mezclador se controlan mediante el ratón del equipo informático o el panel táctil en caso de utilizar un equipo portátil.

Para presionar un botón, haga clic sobre el mismo una vez con el botón izquierdo. Para mover un control deslizante, haga clic sobre él con el botón izquierdo y manténgalo presionado mientras lo desplaza. De igual forma, para controlar la palanca de transición, haga clic sobre ella con el botón izquierdo y arrástrela hacia arriba o abajo.

Teclas de acceso rápido

Las teclas de acceso rápido permiten controlar algunas de las funciones del mezclador usando un teclado QWERTY convencional, tal como se indica a continuación:

Teclas de acceso rápido Función

<1> – <0> Permite ver las señales correspondientes a las entradas 1-10.
	Permite ver las señales correspondientes a las entradas 11-20. Shift 0 = entrada 20.
	Permite alternar rápidamente entre las entradas 1-10 y la salida principal.
Presione, suelte la tecla y luego oprima <1> – <0>	Permite alternar rápidamente entre las entradas 1-10 y la salida principal. La función permanece activada y el botón CUT se enciende de color rojo.
	Permite alternar rápidamente entre las entradas 11-20 y la salida principal.
Presione, suelte la tecla y luego oprima<1> – <0>	Permite alternar rápidamente entre las entradas 11-20 y la salida principal. La función permanece activada y el botón CUT se enciende de color rojo.
	Desactiva las funciones anteriores si están activadas. El botón CUT se enciende de color blanco.
CUT
AUTO

En los siguientes apartados se brinda más información sobre el uso del programa de control.

Mezclas y efectos

Los bancos M/E en la pestaña Mezclador incluyen botones para seleccionar fuentes en los buses de programa y anticipos, permitiendo de este modo elegir señales externas o internas para ver la próxima transición antes de emitir las imágenes al aire.

Programa CAM1 CAM2 CAM3 CAM4 CAM5 BLK COL1 COL2 CAM5 CAM7 CAM8 BARS MP1 MP2 Prelase transmisión ON AIR ON AIR ON AIR BUDO RET 1 RET 2 RET 3 RET 4 DSX 1 DSX 2 TIE TIE Tiempoo Tiempo 1:00 1:00 ON AIR ON AIR AUTO AUTO Antidipo CAM1 CAM2 CAM3 CAM4 CAM5 BLK COL1 COL2 CAM5 CAM7 CAM8 BARS MP1 MP2 Tipo de transmisión MIX DXP WIPE STING DVE PREV TRANS CUT AUTO Tiempo 1:00 Fundido a negro Tiempoo 1:00 FTB

Panel de mezcla y efectos en los modelos ATEM Television Studio

Botones del bus del programa

Estos botones permiten alternar la señal transmitida a través de la salida principal. El botón correspondiente a la fuente seleccionada se enciende de color rojo.

Botones del bus de anticipos

Estos botones permiten seleccionar una fuente para verla antes de que salga al aire al realizar la siguiente transición. El botón correspondiente a la fuente seleccionada se enciende de color verde.

Los botones de selección de fuentes en el bus del programa coinciden con los del bus de anticipos.

ENTRADAS La cantidad de botones coincide con el número de entradas del mezclador.
BLK Fuente en negro generada internamente por el mezclador.
SUPERSOURCE	Esta función permite ver varias fuentes de manera simultánea en un monitor. Presione el botón SHIFT para seleccionar las barras de color.
BARS	Barras de color generadas internamente por el mezclador. Presione los botones SHIFT y SSCR para seleccionar las barras de color.
COL1 y COL2 Fuentes de color generadas internamente por el mezclador.
MP1 y MP2	Reproductores multimedia internos que muestran imágenes o secuencias almacenadas en el mezclador.

Control de transiciones y superposiciones previas

CUT

Este botón permite realizar una transición inmediata entre la señal principal y el anticipo, independientemente del tipo de transición seleccionado.

Primary transición ON AIR ON AIR ON AIR BKGD KEY 1 KEY 2 KEY 3 KEY 4 Tipo de transición MIX DIP WIRE STING DVE PREY TRANS CVT AUTO Tiempo 1:00

Control de transiciones

AUTO

Este botón permite llevar a cabo la transición seleccionada según la duración indicada en el campo Tiempo, la cual se ajusta en el panel correspondiente a cada tipo de transición y se indica en dicho campo al seleccionarla.

El botón AUTO se enciende de color rojo, y el valor de la duración se actualiza para indicar el número de fotogramas restante a medida que transcurre la transición. En los modelos ATEM Television Studio, el indicador junto a la palanca proporcionará una indicación visual del avance de la transición.

Palanca de transición

La palanca de transición se emplea como alternativa al botón AUTO y permite al operador controlar la transición de forma manual. El botón AUTO se enciende de color rojo, y el valor de la duración se actualiza para indicar el número de fotogramas restante a medida que transcurre la transición. Junto a la palanca, se proporciona una indicación visual del avance de la transición.

Tipo de transición

Estos botones permiten elegir entre cinco tipos de transiciones diferentes: disolvencias, fundidos, cortinillas, transiciones con efectos visuales digitales y transiciones animadas. El tipo de transición seleccionado se indica mediante un botón que se enciende de color amarillo. Asimismo, esto se ve reflejado en la pestaña correspondiente del panel Transiciones. Por ejemplo, al abrir el panel de transiciones y hacer clic en la opción Cortinilla, se muestra automáticamente la pestaña correspondiente para poder ajustar diversos parámetros de la transición, tales como la duración o el estilo.

PREV TRANS

Este botón permite al operador comprobar la transición antes de emitirla al aire, llevándola a cabo con la palanca. Al seleccionar esta opción, el anticipo coincide con la señal principal. A continuación, es posible practicar la transición seleccionada para comprobar si se logra el efecto deseado. Esta función resulta de suma utilidad a fin de no cometer errores al aire.

Próxima transición

Los botones BKGD, KEY 1, KEY 2, KEY 3 y KEY 4 se utilizan para seleccionar los elementos que formarán parte de la transición siguiente. La cantidad de capas disponibles depende del modelo de mezclador. Los elementos superpuestos pueden visualizarse o desaparecer en forma gradual a medida que transcurre la transición principal. También es posible seleccionar elementos en forma individual, de manera que el módulo de control principal se puede emplear para hacer aparecer o desaparecer dichos elementos paulatinamente.

Al escoger los elementos de la transición siguiente, el operador debe mirar el anticipo, ya que este brinda un adelanto de las imágenes que se transmitirán a través de la salida principal una vez que la transición finalice. El botón BKGD permite llevar a cabo una transición entre la señal al aire y la fuente seleccionada en el bus de anticipos sin elementos superpuestos. También es posible realizar transiciones de los elementos superpuestos solamente, sin alterar la imagen de fondo.

ON AIR

Estos botones indican las composiciones que están al aire y permiten mostrarlas u ocultarlas inmediatamente.

Canales para superposiciones posteriores

TIE

Este botón permite vincular elementos superpuestos en el anticipo con la transición siguiente, de manera que puedan emitirse al aire simultáneamente.

La duración se indica en el campo Tiempo. Cabe destacar que, si los elementos superpuestos están vinculados a la transición, el direccionamiento de la señal limpia no se verá afectado.

ON AIR

Estos botones permiten mostrar u ocultar elementos superpuestos a la señal emitida e indica si estos se encuentran al aire. Además, se encienden cuando la composición es visible.

AUTO

Este botón permite mostrar u ocultar los elementos superpuestos a la señal emitida según la duración indicada en el campo Tiempo. Funciona de forma similar al botón del mismo nombre en el módulo de control, pero solo afecta las capas que se superponen posteriormente. Es de gran utilidad para lograr que elementos tales como logotipos, textos móviles o repeticiones en directo aparezcan o desaparezcan gradualmente, sin interferir con las transiciones del programa.

DSK 1 DSK 2 TIE TIE Tiempo Tiempo 1:00 1:00 ON AIR ON AIR AUTO AUTO Fundido a negro Tiempo 1:00 FT3

Fundido a negro

El botón FTB permite realizar un fundido a negro de la imagen transmitida según la duración indicada en el campo Tiempo. Una vez que la señal se desvanece gradualmente para dar paso al fondo negro, el botón parpadeará hasta que se presione nuevamente. Al presionarlo, la imagen comenzará a mostrarse gradualmente a partir de la pantalla en negro a la misma velocidad, a menos que se ingrese una nueva duración. El fundido a negro se emplea habitualmente al principio y al final de una producción, o antes de una pausa publicitaria, y resulta útil para asegurarse de que todas las capas superpuestas se atenúen al mismo tiempo. Cabe anotar que no es posible ver un fundido a negro de forma anticipada. También puede disminuirse la intensidad del volumen gradualmente al realizar un fundido a negro seleccionando la opción AFV para la salida de audio principal.

Composiciones

posteriores y

fundido a negro

Paneles de opciones

El programa informático cuenta con distintas opciones para las transiciones, los reproductores multimedia y la transmisión de imágenes. El orden de procesamiento es el mismo que en el mezclador. A su vez, los paneles pueden expandirse o contraerse para ahorrar espacio, así como desplazarse para acceder a los distintos ajustes.

Paneles

Los paneles incluyen los siguientes controles:

Blackmagicdesign Paneles Reproductor HyperDeck Salida Generadores de color SuperSource Composición previa 1 Composición previa 2 Composición previa 3 Composición previa 4 Transiciones Composiciones posteriores Fundido a negro

Generadores de color 1 y 2

Los mezcladores ATEM cuentan con dos generadores de color que pueden configurarse desde el panel correspondiente, mediante un selector de color o ajustando el tono, la saturación y la luminancia.

SuperSource

Los modelos ATEM Television Studio disponen de una función denominada SuperSource (también conocida como PIP o imágenes simultáneas) que permite visualizar varias fuentes en un monitor al mismo tiempo. Consulte el apartado correspondiente en este manual para obtener más información al respecto.

Composiciones previas

Los mezcladores ATEM permiten utilizar hasta cuatro composiciones de imágenes que pueden configurarse mediante los paneles Composición previa. Cada composición cuenta

con su propio panel. En cada uno de ellos, puede seleccionarse el tipo de composición (por luminancia, crominancia, geométrica o con efectos visuales digitales).

Al seleccionar un panel, se mostrarán los parámetros configurables. Más adelante se proporcionan detalles adicionales sobre la composición de imágenes.

Transiciones

El panel de transiciones permite ajustar distintos parámetros para cada tipo de transición. Por ejemplo, en el caso de un fundido, se incluye un menú desplegable mediante el cual se puede seleccionar la fuente, mientras que para una cortinilla se muestran todas las formas disponibles. Existe un sinfin de variaciones, y es posible realizar una gran cantidad de transiciones combinando los ajustes y las funciones.

NOTA: Cabe destacar que, al seleccionar un tipo de transición en el panel de transiciones, solo se modificarán los parámetros relativos a esa transición en particular. Aún es necesario escoger la transición específica que se desea realizar en el módulo de control de transiciones del programa o del mezclador. Para mayor facilidad, algunas personas prefieren utilizar el panel de control físico a fin de alternar señales, y el programa informático para ajustar los parámetros de la transición. El panel de control y el programa ATEM Software Control funcionan en forma conjunta, y los parámetros de uno se ven reflejados en el otro.

Composiciones posteriores

Los mezcladores ATEM disponen de dos capas adicionales para superponer elementos a la señal transmitida. Este panel incluye menús desplegables para seleccionar el canal alfa y la señal superpuesta que forman la composición, así como controles para ajustar distintos parámetros. Los modelos ATEM Television Studio incluyen dos compositores para superposiciones posteriores.

Fundido a negro

Este panel permite ajustar la duración del fundido a negro. Incluye una casilla a modo de atajo para seleccionar la opción Audio con imagen, a fin de que el volumen disminuya gradualmente a medida que la imagen se desvanece.

Reproductor

Esta pestaña permite acceder a las distintas opciones de control para los reproductores multimedia del mezclador y de los grabadores que se encuentren conectados.

Paneles Reproductor HyperDeck Salida Reproductores multimedia MP1 Medios: imagen 1 MP2 Medios: imagen 2

Reproductores multimedia

Estos reproductores ofrecen la posibilidad de visualizar los clips y las imágenes almacenadas en el panel multimedia. El contenido que se desea reproducir se selecciona a partir de la lista desplegable. Los controles integrados permiten reproducir los clips solo una vez o en forma continua, así como pausarlos. Además, es posible adelantar o retroceder cuadros en cada secuencia. Los modelos ATEM Television Studio cuentan con dos reproductores multimedia.

HyperDeck

Esta pestaña permite controlar hasta 10 grabadores HyperDeck.

Grabadores HyperDeck

Es posible conectar hasta 10 grabadores HyperDeck y controlarlos mediante el programa ATEM Software Control. Para cambiar la cantidad de unidades mostradas, haga clic en el ícono del engranaje y seleccione el número deseado en la lista. Consulte el apartado Control de grabadores HyperDeck para obtener más información al respecto.

Salida

Blackmagicdesign Paneles Reproductor HyperDeck Saldo Transmisión en directo Grabar Capturar Generador de código de tiempo Contador

Esta pestaña permite configurar la grabación y las transmisiones en directo por Internet, ajustar el código de tiempo o el contador y capturar una imagen fija.

Transmisión en directo

Panels Reproductor HyperDeck Salida Transmisión en directo ON AIR 00:00:43 Instalmente YouTube RTMP Saturation Primary Drive 2ose-6336 copy-f348 f515 Screening Responsible Down Convert to HD Cable Streaming High ✓ Mostrar estado OFF ON AIR

Esta opción brinda la posibilidad de configurar la transmisión en directo ingresando los datos de la plataforma empleada al utilizar el mezclador. A continuación, basta con hacer clic sobre los botones AL AIRE o DETENER para comenzar o finalizar la transmisión, respectivamente.

Gracias al tamaño y al color de los indicadores de estado, se puede ver con claridad qué está sucediendo, además de emplear las opciones correspondientes para generar un código de tiempo.

Plataforma	Haga clic en este menú y seleccione la plataforma de transmisión por Internet que desea emplear. Las opciones disponibles incluyen Facebook Live, YouTube Live y Twitch.
Servidor Seleccione	el servidor más cercano haciendo clic en el menú de la ventana de ajustes.
Canal alfa En este	campo se debe ingresar la clave que la plataforma de transmisión en directo ha asignado a su cuenta. Consulte la sección Cómo obtener una clave de transmisión en el apartado Conexión a redes para obtener más información al respecto.
Frase de contraseña	Al utilizar un servicio de transmisión con el protocolo SRT, ingrese la frase de contraseña asignada por la plataforma.
Resolución Cuando	el modelo ATEM Television Studio 4K8 funciona en resolución 2160p, esta opción permite mantener dicho valor o reducir la definición de la señal transmitida.
Calidad Este ajuste	permite seleccionar la calidad de la transmisión y la grabación.Se incluyen las siguientes opciones:HyperDeck High (45-70 Mb/s)HyperDeck Medium (25-45 Mb/s)HyperDeck Low (12-20 Mb/s)Streaming High (6-9 Mb/s)Streaming Medium (4.5-7 Mb/s)Streaming Low (3-4.5 Mb/s)En el presente apartado se brinda información adicional sobre estos ajustes de calidad.

Consulte el apartado Transmisiones por Internet a fin de obtener más información al respecto.

A pesar de que los ajustes son sencillos y solo es necesario seleccionar el servidor y otras opciones mínimas, se incluye también un archivo XML con información adicional que los usuarios más experimentados pueden emplear a fin de añadir otras plataformas de transmisión y personalizar los menús. Consulte el apartado correspondiente para obtener más información al respecto.

Ajustes de calidad

La velocidad de transferencia de datos en los ajustes de calidad variará dependiendo del formato elegido para la transmisión mediante el mezclador. Por ejemplo, al seleccionar una calidad alta para transmitir una señal en formato 1080p24, la velocidad de transmisión será de 6 Mb/s.

Las velocidades de las opciones HyperDeck High, HyperDeck Medium y HyperDeck Low son de 45-70 Mb/s, 25-45 Mb/s y 12-20 Mb/s, respectivamente. Por su parte, las velocidades de las opciones Streaming High (6-9 Mb/s), Streaming Medium (4.5-7 Mb/s) y Streaming Low (3-4.5 Mb/s) son menores, a fin de permitir la transmisión de datos por Internet.

Nótese que para cada ajuste se mencionan dos velocidades. La inferior se emplea con frecuencias de imagen de 24p, 25p y 30p, mientras que la superior corresponde a valores de 50p y 60p. Asimismo, cabe mencionar que la opción predeterminada para la transmisión es Streaming High (6-9 Mb/s), ya que brinda la mejor calidad a tales efectos y resultados aceptables al grabar.

Si no es necesario transmitir, es posible elegir cualquiera de las opciones HyperDeck. Estos ajustes son iguales a los del grabador HyperDeck Studio Mini y ofrecen una buena velocidad de transferencia cuando es preciso obtener grabaciones de calidad profesional. Sin embargo, con la última versión del sistema operativo interno para estos dispositivos, también admite las opciones de menor calidad.

Grabar REC 00:00:04 Nombre: Conference Stream Unidad 1: Internal 99:41 Unidad 2: Drive01 13:38 ✓ Mostrar estado Grabar en todas las cámaras Grabar fuentes avaliados CAMBIAR DETENER REC

Grabación

Al grabar la transmisión, es posible gestionar los soportes de almacenamiento, comenzar o detener la grabación, ingresar un nombre de archivo o iniciar la grabación en todas las unidades Blackmagic Pocket Cinema Camera conectadas al mezclador. Consulte el apartado Preparación de soportes para la grabacióna fin de obtener más información al respecto.

Nombre Antes de comenzar la grabación, escriba el nombre del archivo en este campo.Haga clic en cualquier lugar fuera de la ventana para confirmar. Al comenzar y detener la grabación, se asignará automáticamente un número de versión consecutivo al nombre del archivo.

Unidades Las unidades de almacenamiento formateadas y conectadas al mezclador aparecerán en la lista correspondiente en la ventana de grabación, y es posible seleccionarlas desde el menú desplegable. Asimismo, se mostrará información relativa a la capacidad y el tiempo de grabación restante.La grabación siempre comenzará en la unidad con más espacio disponible y continuará en la siguiente con mayor capacidad. No obstante, es posible seleccionar manualmente la unidad deseada haciendo clic en el botón Cambiar.Esta opción es de gran utilidad si quedan menos de 5 minutos disponibles en la unidad actual y desea cambiar a la siguiente en un momento concreto de la transmisión.

Cambiar Este botón permite cambiar el soporte de almacenamiento durante la grabación.

SUGERENCIA: También es posible cambiar la unidad de almacenamiento presionando el botón SWITCH en el panel de control de los modelos ATEM Television Studio.

Grabar Haga clic en este botón para comenzar la grabación.
Detener Haga clic en este botón para detener la grabación.
Mostrar estado	Haga clic en la casilla correspondiente para activar o desactivar esta opción.La información en pantalla aparecerá en la parte inferior derecha de la interfaz del programa ATEM Software Control e incluye datos relevantes al estado de la grabación. Durante la grabación, el indicador REC se destaca en rojo y muestra información acerca de la unidad de almacenamiento y el tiempo restante.
Grabar en todas las cámaras	Seleccione esta opción para comenzar la grabación en todas las cámarasBlackmagic conectadas al presionar el botón correspondiente. Es muy útil si se requiere grabar la señal de cada cámara por separado para su posterior edición.Las cámaras se configuran de manera automática para grabar en formato Blackmagic RAW según los últimos ajustes de calidad empleados.

Capturar imagen

Para capturar una imagen de la señal transmitida, presione el botón Capturar. Las capturas se almacenan en el panel multimedia. Luego, es posible cargarlas de inmediato en el reproductor para usarlas en la transmisión o guardarlas en el equipo informático.

Para guardar las capturas del panel multimedia:

1 Haga clic en el menú Archivo en la barra superior y seleccione la opción Guardar como.
2 Seleccione la carpeta donde desea almacenar las capturas.
3 Haga clic en el botón Save.

A continuación, es posible acceder a las imágenes y utilizarlas en cualquier programa de procesamiento gráfico.

Generador de código de tiempo

Empieza a contar automáticamente a partir del momento del día en el que se ejecuta el programa ATEM Software Control, aunque es posible reiniciarlo o ingresar manualmente un código de tiempo de inicio.

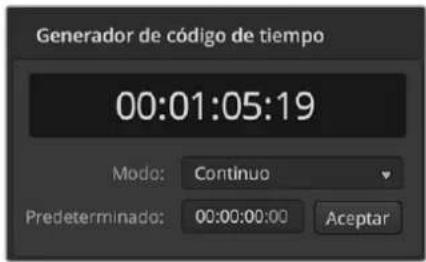

Generador de código de tiempo 00:01:05:19 Modo: Continuo Predeterminado: 00:00:00:00 Aceptar

Es posible configurar el generador de código de tiempo de acuerdo con la hora del día o Ingresando un valor determinado.

Para configurar un código de tiempo manualmente:

1 Haga clic en Modo y seleccione Continuo entre las opciones del menú.
2 En el contador del código de tiempo, ingrese el valor deseado. El nuevo código de tiempo se iluminará de verde.
3 Para aceptar el cambio, haga clic en el botón Aceptar.

Hora

Cuando el mezclador se encuentra conectado a un equipo informático, el código de tiempo se sincroniza con la hora del día en él. El dispositivo cuenta con un reloj que funciona durante unos seis días, por lo que, al desconectarlo del equipo informático, el código de tiempo seguirá corriendo hasta que la batería se agote. Esta se cargará nuevamente cuando el mezclador vuelva a conectarse al equipo informático mediante el puerto USB.

Contador

En el modelo ATEM Television Studio HD8, esta opción permite superponer un contador a la imagen transmitida mediante la salida 1. Esto puede resultar de utilidad en el monitor de un presentador, por ejemplo, a fin de ver una cuenta regresiva en caso de que la presentación tenga una duración determinada, o para saber durante cuánto tiempo ha hablado.

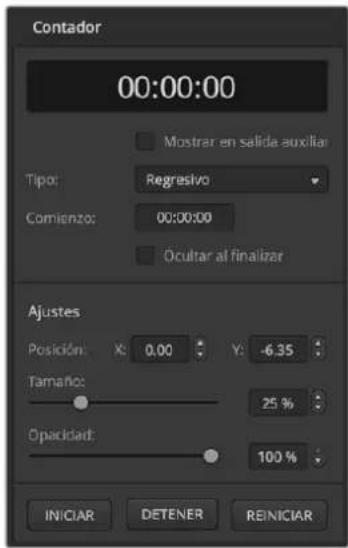

Contador 00:00:00 Tipo: Regresivo Comienzo: 00:00:00 Ócultar al finalizar Ajustes Posición: X: 0.00 Y: -6.35 Tamaño: 25 % Ópacity: 100 % INICIAR DETENER REINICIAR

Para configurar el contador:

1 Seleccione el modo progresivo o regresivo.
2 Ingrese el tiempo inicial para la cuenta regresiva.
3 Mediante el menú de ajustes, es posible superponer el contador sobre la imagen y configurar sus dimensiones y su opacidad.
4 Una vez efectuados todos los ajustes, puede iniciar el contador. Compruebe que la superposición del contador esté activada en el menú correspondiente a las salidas, situado en la barra superior. Verifique la salida 1 esté seleccionada en la opción Contador superpuesto.

Panel multimedia

Haga clic en la pestaña Mutimedia en la parte inferior de la interfaz para acceder al panel multimedia. Este permite utilizar imágenes y clips o asignarlos a cualquiera de los reproductores multimedia. A la izquierda se muestran las carpetas, en el centro el contenido del panel multimedia, y a la derecha los reproductores multimedia.

ATEM Software Control Blackmagic.org Reproducers multimedia ① Basketball Live Bug ② Basketball Lower Third Com... STYLE Kitter Clickor Musicator Multimedia Audio Camera OFF 0.0 Mb/s Aceptar STOP 99:38

Haga clic en la pestaña Multimedia en la parte Inferior de la interfaz para acceder al panel multimedia.

Explorador de archivos

Esta ventana es un organizador de archivos simplificado que permite buscar imágenes en el equipo informático. Muestra todas las unidades conectadas al equipo y brinda la posibilidad de seleccionar distintas carpetas. Asimismo, su contenido puede verse haciendo clic en las flechas situadas a cada costado. La ventana de vista previa en la esquina inferior izquierda muestra los archivos seleccionados. El panel multimedia admite imágenes en formato PNG, TGA, BMP, GIF, JPEG o TIFF. En lo que respecta al audio, es compatible con archivos WAV, MP3 o AIFF. Cualquiera de ellos puede agregarse al panel.

Panel multimedia

Este panel muestra vistas en miniatura de las secuencias e imágenes fijas asignadas a cada espacio. En el caso de un clip, se muestra el fotograma correspondiente a la mitad de la secuencia. Encima de cada clip se brinda información sobre la cantidad de fotogramas que contiene y el máximo permitido según el formato de imagen seleccionado. Las imágenes se marcan con un número que facilita su identificación cuando al asignarlas. El nombre del archivo correspondiente a cada imagen o clip se muestra debajo de la miniatura para simplificar su organización. La lista de las imágenes y los clips añadidos al panel multimedia así como su número identificatorio aparecerán en el panel Reproductores multimedia de la pestaña Mezclador, en la pantalla de los dispositivos ATEM Panel al seleccionar la opción Reproductores y en el complemento Photoshop. En el panel frontal del mezclador, solo se muestra el nombre de la imagen, a menos que el espacio esté vacío.

En la esquina superior izquierda de la miniatura se muestra el número para identificar claramente los espacios asignados al respectivo reproductor multimedia. Cuando se emite al aire el contenido de un reproductor, el círculo que rodea al número se destaca en rojo. Por el contrario, cuando se destaca en verde, significa que la imagen es un anticipo.

Clip 1 60/200 fotogramas ① COMING UP NEXT ComingUp0001 stinger BugB0001 ② 46/200 fotogramas Imágenes 01 Basketball Live Bug 02 Basketball Lower Thi... 03 Basketball Lower Thi...

Búsqueda y selección de archivos

Para seleccionar una imagen, basta con arrastrarla desde el explorador hacia uno de los espacios vacíos en el panel multimedia. En el caso de las animaciones, es necesario seleccionar una secuencia de imágenes. Si la secuencia se encuentra en una carpeta, haga clic sobre esta y arrástrela del explorador a unos de los dos espacios disponibles para clips. En caso contrario, haga clic en el archivo que contiene la primera imagen y luego, manteniendo presionada la tecla de mayúsculas, haga clic en el que corresponde a la última imagen. Una vez que toda la serie esté resaltada, podrá arrastrarla hacia uno de los dos espacios provistos para clips en el panel multimedia. Si desea incorporar archivos de audio en un clip, como en el caso de una transición animada, arrástrelos desde el explorador hacia el espacio designado junto al clip correspondiente. Este se identifica mediante una nota musical.

Cada vez que mueva una imagen, un clip o un archivo de audio hacia uno de los espacios disponibles, aparecerá un indicador del progreso de carga. Cabe destacar que es posible arrastrar archivos al panel multimedia aun cuando la transferencia no haya finalizado, ya que el procedimiento continuará de forma automática. Por otro lado, si se arrastra una imagen o un clip hacia una ventana en la cual se han cargado otros contenidos, estos serán remplazados.

Se puede cambiar el reproductor asignado en el módulo Mezclador seleccionando la imagen o el clip deseado en la lista desplegable denominada Medios dentro del panel Reproductores multimedia. Para ello, haga clic en la flecha que se encuentra junto a dicha opción, a fin de seleccionar el elemento deseado.

Asimismo, es posible cambiar la asignación mediante el menú Reproductores en el control del sistema o incluso al exportar mediante la opción ATEM Switcher Media Pool en Photoshop. Consulte el apartado correspondiente más adelante en este manual para obtener información adicional al respecto.

Capturar imagen

15 Cooking Bug 16 Capture 8 Capturar Audio Câmara

Haga clic en el botón Capturar para guardar una imagen fija de la secuencia.

También es posible hacerlo mediante el botón situado en la esquina inferior derecha del panel multimedia. La imagen se guardará en el siguiente espacio disponible del panel multimedia.

Mezcla de audio

La pestaña Audio permite mezclar el sonido proveniente de los reproductores multimedia y de las distintas fuentes conectadas al dispositivo.

En la parte superior se muestran las cámaras, los reproductores y las fuentes MADI o externas disponibles, así como la salida principal.

Debajo de cada fuente hay un vúmetro, un control para limitar el volumen y un mando giratorio para modificar el balance entre el canal izquierdo y el derecho. El control general situado a la derecha cuenta con un vúmetro independiente y se emplea con el objetivo de ajustar la ganancia de la señal transmitida a través de la salida principal. El control de monitorización y los demás botones se encuentran debajo del atenuador principal y permiten ajustar la intensidad del volumen en forma independiente, además de supervisar las salidas.

Los botones debajo de cada vúmetro determinan si el audio está disponible para mezclas en todo momento o solo cuando la fuente se emite al aire. El botón con el ícono de los auriculares permite escuchar el audio de manera independiente.

ATEM Software Control Redshift: 1.00 General CAM1 CAM2 CAM3 CAM4 CAM5 CAM6 CAM7 CAM8 MA21 MA22 MA23 MA24 MA25 MA26 MA27 MA28 MA29 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0,0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,48,49,50,51,52,53,54,55,56,57,58,59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,76,77,78,79,80,81,82,83,84,85,86,87,88,89,90,91,92,93,94,95,96,97,98,99,100 Ground -4.35 -4.36 -4.37 -4.38 -4.39 -4.40 -4.41 -4.42 -4.43 -4.44 -4.45 -4.46 -4.47 -4.48 -4.49 -4.50 -4.51 -4.52 -4.53 -4.54 -4.55 -4.56 -4.57 -4.58 -4.59 -4.60 -4.61 -4.62 -4.63 -4.64 -4.65 -4.66 -4.67 -4.68 -4.69 -4.70 -4.71 -4.72 -4.73 -4.74 -4.75 -4.76 -4.77 -4.78 -4.79 -4.80 -4.81 -4.82 -4.83 -4.84 -4.85 -4.86 -4.87 -4.88 -4.89 -4.90 -4.91 -4.92 -4.93 -4.94 -4.95 -4.96 -4.97 -4.98 -4.99 -5.00 -5.01 -5.02 -5.03 -5.04 -5.05 -5.06 -5.07 -5.08 -5.09 -5.10 -5.11 -5.12 -5.13 -5.14 -5.15 -5.16 -5.17 -5.18 -5.19 -5.20 -5.21 -5.22 -5.23 -5.24 -5.25 -5.26 -5.27 -5.28 -5.29 -5.30 -5.31 -5.32 -5.33 -5.34 -5.35 -5.36 -5.37 -5.38 -5.39 -5.40 -5.41 -5.42 -5.43 -5.44 -5.45 -5.46 -5.47 -5.48 -5.49 -5.50 -5.51 -5.52 -5.53 -5.54 -5.55 -5.56 -5.57 -5.58 -5.59 -5.60 -5.61 -5.62 -5.63 -5.64 -5.65 -5.66 -5.67 -5.68 -5.69 -5.70 -5.71 -5.72 -5.73 -5.74 -5.75 -5.76 -5.77 -5.78 -5.79

Los indicadores muestran las fuentes de audio transmitidas al aire y se encienden al seleccionar la opción AFV. Asimismo, es posible ver el volumen de los distintos canales de audio o modificar su balance. La interfaz también cuenta con botones para seleccionar diferentes fuentes.

Luz indicadora

Cualquier fuente de audio transmitida al aire se indica mediante una luz roja. Generalmente, el audio externo siempre se emite al aire de forma predeterminada, por lo que el indicador EXT permanecerá encendido. En el ejemplo proporcionado en esta página, los indicadores correspondientes a las cámaras 4 y 7 están encendidos, ya que el audio captado por las mismas se transmite en todo momento. Al seleccionar la opción AFV, el indicador se encenderá de color amarillo si la cámara vinculada a dicho canal de audio no está al aire. Lo mismo sucede con el indicador del atenuador principal. Una vez activada la función FTB, dicho indicador se enciende y se apaga en forma intermitente.

Intensidad del volumen

Mueva el control a fin de ajustar la ganancia para cada cámara o fuente de audio. El número naranja debajo de cada vúmetro indica la intensidad máxima del volumen según el atenuador.

El número encima del medidor indica el pico máximo alcanzado por cada fuente de audio. Un número verde representa una intensidad baja o media. Si tanto el vúmetro como el número encima de él permanecen en rojo, disminuya el volumen para evitar una distorsión. Después de modificar la intensidad del volumen, puede restablecer dicho parámetro haciendo clic sobre él. Observe el nuevo valor para comprobar que no aumente repentinamente y evitar que el número permanezca en rojo. Si esto sucede, deberá reducir aún más el volumen.

Balance de audio

El mezclador de audio admite señales en estéreo. Para modificar el balance entre los canales izquierdo y derecho de una cámara u otra fuente de audio, gire el mando hasta el punto deseado.

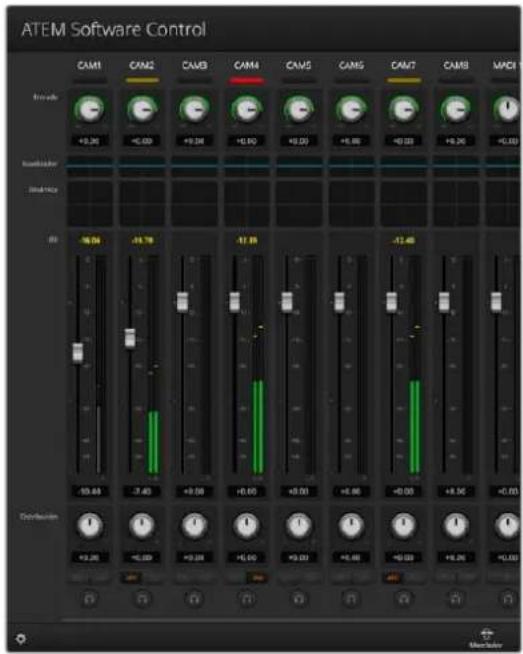

El vúmetro de la cámara 1 aparece atenuado, por lo cual no se utiliza dicha señal de audio, puesto que las opciones ON o AFV no están activadas. Se ha seleccionado la función AFV en la cámara 2, pero el audio proveniente de la misma no está siendo utilizado porque la cámara no se encuentra al aire, según lo indica la luz amarilla. En las cámaras 4 y 7 se ha habilitado la opción ON, por lo cual la señal de audio proveniente de las mismas siempre se transmite y las luces piloto permanecen encendidas aun cuando dichas cámaras no estén al aire. Los indicadores en las cámaras 3, 5, 6 y 8 muestran que no hay ninguna señal de audio presente.

Selección de fuentes de audio

Las opciones ON y AFV debajo de cada vúmetro permiten seleccionar las fuentes de audio transmitidas mediante la salida principal del mezclador.

ON

Al seleccionar esta casilla, la señal de audio entrante se mezclará con la señal transmitida a través de la salida de programa, aun cuando la fuente asociada no esté al aire. La luz indicadora permanecerá encendida en rojo, dado que el audio está transmitiéndose. Al activar esta función, la opción AFV quedará inhabilitada.

AFV

AFV La función de seguimiento de imágenes (AFV) permite que el audio disminuya y aumente nuevamente en forma gradual al cambiar la señal de entrada. Este solo se transmitirá a través de la salida principal cuando la señal proveniente de la entrada seleccionada esté al aire, según lo indica la luz roja. Cuando la cámara no está al aire, dicha luz se enciende en amarillo. Al seleccionar esta función, la opción ON quedará inhabilitada.

Volumen general

El control general situado a la derecha cuenta con un vúmetro independiente y se emplea con el objetivo de ajustar la ganancia de la señal transmitida a través de la salida principal. Seleccione la opción AFV para que el volumen disminuya gradualmente junto con la imagen al realizar un fundido a negro. Esto brinda la posibilidad de atenuar la intensidad del volumen al realizar este tipo de fundido.

MADI

Los mezcladores ATEM son compatibles con el protocolo de audio digital MADI (Multichannel Audio Digital Interface). Este es muy utilizado por fabricantes de equipos de audio profesionales, difusoras y estudios de grabación de alta gama. Los puertos MADI del mezclador incluyen conectores BNC y transmiten datos de audio mediante cables coaxiales de 75 ohm con una longitud de hasta 100 metros.

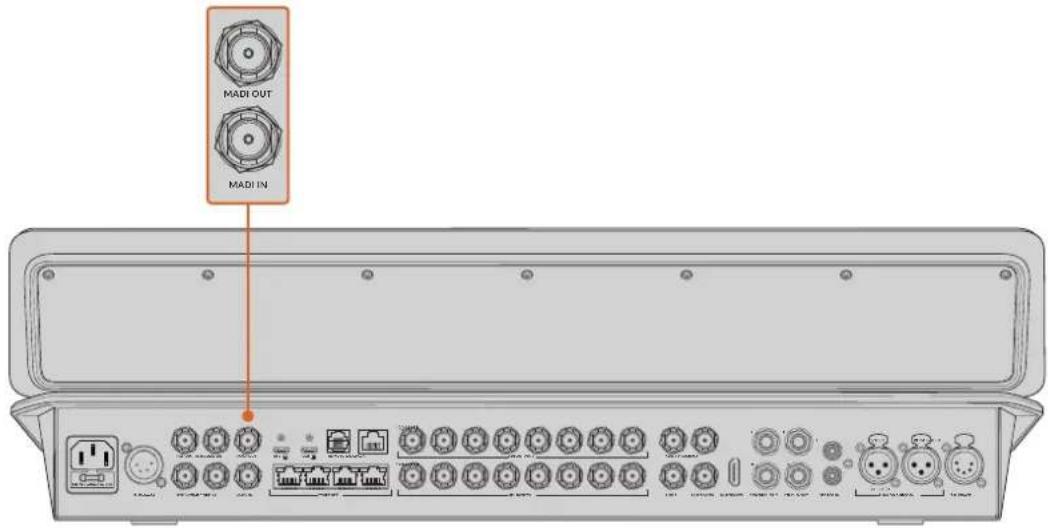

Conectores BNC para audio MADI, y entradas y salidas TRS para audio analógico

Entrada MADI

Los canales MADI 1 a 16 reciben señales de audio digitales con una profundidad de 24 bits y una frecuencia de muestreo de 48 kHz. Estos se encuentran conectados a otros 16 canales en el mezclador de audio, lo que brinda la posibilidad de integrarlos en la salida principal con los mismos ecualizadores y procesadores de dinámica que los canales de mezcla de las imágenes. Estas 16 entradas estereofónicas adicionales facilitan la realización de mezclas de audio complejas con los modelos ATEM.

Salida MADI 1

Esta salida permite transmitir las siguientes fuentes:

Canales 1-8	Canales 1 y 2 de las entradas SDI 1-8
Canal 9	Audio del reproductor multimedia 1
Canal 10	Audio del reproductor multimedia 2
Canal 11	Micrófono externo
Canal 12	XLR (señal externa)
Canal 13	RCA (señal externa)
Canal 14	Mezcla del programa
Canal 15	Mezcla de supervisión
Canal 16	Mezcla auxiliar 1
Canal 17	Mezcla auxiliar 2
Canales 18-25	Canales 3 y 4 de las entradas SDI 1-8
Canales 26-32	Sin uso

ATEM Software Control MADS 1 MADS 2 MADS 3 MADS 4 MADS 5 MADS 6 MADS 7 MADS 8 MADS 9 MADS 10 MADS 11 MADS 12 MADS 13 MADS 14 MADS 15 MADS 16 MIL SLR FCA General -0.00 +0.00 +0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.00 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.01 -0.23 -2.26 -3.28 -4.32 -5.32 -6.32 -7.32 -8.32 -9.32 -10.32 -11.32 -12.32 -13.32 -14.32 -15.32 -16.32 -17.32 -18.32 -19.32 -20.32 -21.32 -22.32 -23.32 -24.32 -25.32 -26.32 -27.32 -28.32 -29.32 -30.32 -31.32 -32.32 -33.32 -34.32 -35.32 -36.32 -37.32 -38.32 -39.32 -40.32 -41.32 -42.32 -43.32 -44.32 -45.32 -46.32 -47.32 -48.32 -49.32 -50.32 -51.32 -52.32 -53.32 -54.32 -55.32 -56.32 -57.32 -58.32 -59.32 -60.32 -61.32 -62.32 -63.32 -64.32 -65.32 -66.32 -67.32 -68.32 -69.32 -70.32 -71.32 -72.32 -73.32 -74.32 -75.32 -76.32 -77.32 -78.32 -79.32 -80.32 -81.32 -82.32 -83.32 -84.32 -85.32 -86.32 -87.32 -88.32 -89.32 -90.32

Ajustes de los auriculares

Auriculares MÍN MÁX

La configuración de los auriculares se emplea para ajustar la mezcla de audio en la salida correspondiente. Se pueden emplear auriculares con micrófono para comunicarse con los camarógrafos mediante el conector XLR de 5 pines situado en el panel trasero. Además, los auriculares permiten superponer comentarios al audio o supervisar la calidad del sonido.

Los ajustes de auriculares brindan la posibilidad de mezclar los niveles de cada una de las salidas empleadas a tales efectos. Por ejemplo, aumentar o disminuir la intensidad del volumen de la comunicación frente al de la señal principal.

General

Este control permite determinar el volumen de la mezcla que se escucha a través de los auriculares.

Comunicación

Este control permite determinar el volumen de la voz de la comunicación con los camarógrafos. Ajuste estos controles para lograr un equilibrio adecuado entre ambos.

Efecto local

Este control permite integrar la voz captada por el micrófono de los auriculares en la señal supervisada. Resulta de utilidad al emplear modelos con reducción de ruido.

Controles Fairlight avanzados

Los modelos ATEM Television Studio cuentan con controles de audio Fairlight avanzados que permiten mejorar y perfeccionar la calidad del sonido de cada fuente y de la salida principal. Además, incluyen un ecualizador paramétrico de 6 bandas y ajustes de dinámica. Este apartado muestra los distintos controles de audio Fairlight que se pueden emplear a fin de personalizar y optimizar la mezcla de audio de la producción en directo.

ATEM Software Control CAML CAML2 CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CAML CML MCL XLR PCA General -4.00 -2.00 -1.50 -1.00 -0.50 -0.00 -0.50 -1.00 -2.00 -3.00 -4.00 -5.00 -6.00 -7.00 -8.00 -9.00 -10.00 -11.00 -12.00 -16.00 -11.75 -13.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 -32.35 -34.35 -36.35 -38.35 -40.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 -32.35 -34.35 -36.35 -40.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 -32.35 -34.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 -32.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 -18.00 -7.60 -12.35 -14.35 -16.35 -18.35 -20.35 -22.35 -24.35 -26.35 -28.35 -30.35 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 19.19 + 42.98

Volumen de las fuentes

Generalmente, al configurar la mezcla de audio, el primer paso es normalizar todas las fuentes. Esto implica utilizar el mando giratorio de cada entrada para optimizar el volumen en su punto máximo sin que ocurra una distorsión de la señal.

Este control se encuentra en la parte superior de cada pista, debajo de la luz indicadora. Haga clic sobre el mando y arrastre el puntero hacia la derecha o la izquierda para aumentar o disminuir el volumen, respectivamente. Esta función permite unificar el volumen de todas las fuentes sin perder información en las señales. Luego, es posible comenzar a llevar a cabo cambios y mejoras.

Una vez que se normaliza el volumen de todas las fuentes, es posible comenzar a optimizar y configurar cada una de ellas mediante el ecualizador paramétrico de seis bandas y los procesadores de dinámica.

Ecualizador paramétrico de seis bandas

Cada una de las entradas y la salida principal cuentan con un ecualizador paramétrico de seis bandas que permite controlar frecuencias específicas. Esto permite reducir zumbidos o el ruido de un micrófono, reforzar las frecuencias bajas o incluso darle un toque único a cada fuente, a fin de lograr una mezcla final distintiva. Existe una amplia variedad de opciones creativas.

Para abrir el ecualizador paramétrico de una entrada o de la salida principal, haga clic en el indicador correspondiente.

Ecualizador

Haga clic en el indicador del ecualizador paramétrico de una entrada para abrir la ventana correspondiente.

El primer elemento que se observa es la gráfica con los números 1 a 6, situada en la parte superior de la ventana. Los diferentes indicadores corresponden a las distintas bandas y pueden ser ajustados según sea necesario.

Cada una de las seis bandas presenta una columna con diferentes parámetros, los cuales varían según la banda que se esté controlando y el tipo de filtro empleado.

CAM1 - Ecualizador Ecualizador 62 3 4 5 6 0.00 Banda 1 Frecuencia 46 Banda 2 Frecuencia 49 B MB MA A Ganancia +0.0 B M B MA A Banda 3 Frecuencia 171 B MB MA A Ganancia +0.0 B MB MA A Banda 4 Frecuencia 798 B MB MA A Ganancia +0.0 B MB MA A Banda 5 Frecuencia 7k25 B MB MA A Ganancia +0.0 B MB MA A Banda 6 Frecuencia 12k9

Cada entrada de audio cuenta con un ecualizador paramétrico de seis bandas.

Para realizar cambios en un ajuste, primero es necesario comprobar que la banda esté activada. Haga clic en el número de la banda para activarla. Cuando el botón está encendido, la composición está al aire. A continuación, es posible ajustar sus distintos parámetros o arrastrar uno de los puntos de control según sea preciso.

SUGERENCIA: Más adelante en este apartado se brinda información adicional al respecto.

Puntos de control

Estos puntos de control correspondientes a una banda están situados sobre una línea curva superpuesta a la gráfica. Es posible hacer clic sobre ellos y arrastrarlos para seleccionar la frecuencia y la ganancia deseadas. Ambos parámetros se modifican de manera simultánea, lo que ofrece una forma rápida y sencilla de lograr un resultado determinado en toda la gama de frecuencias.

NOTA: Para hacer cambios empleando los puntos de control, asegúrese de que la banda esté activada. A tal fin, basta con hacer clic sobre la banda que se desea ajustar. Esta se destaca en azul para indicar que está activada.

A medida que se arrastran los controladores hacia la izquierda o la derecha, observará que la frecuencia y los decibelios se actualizan en los ajustes situados en la parte inferior, así como en los indicadores de frecuencia baja, media baja, media alta y alta.

Controles de frecuencia

De manera alternativa, es posible emplear los mandos giratorios para seleccionar un valor específico de la frecuencia en cada banda.

Ajustes predeterminados para el rango de frecuencias

El rango de frecuencia para cada banda se define mediante los botones predeterminados. Por ejemplo, el indicador B corresponde a una frecuencia baja que cubre de 30 a 395 Hz.

A modo de ejemplo, seleccione un filtro de rechazo en el menú y luego haga clic en cada uno de los indicadores del rango. Podrá observar cómo se mueve el controlador a una posición diferente en la gráfica, representando cada opción seleccionada. Esto permite definir rápidamente un rango específico de frecuencias al que se aplicará el filtro.

A continuación, se incluye una tabla con los rangos de frecuencia para cada uno de los indicadores predeterminados.

Ajuste predeterminado Intervalo de frecuencias
Bajo 30 Hz a 395 Hz
Medias bajas – MB 100 Hz a 1.48 kHz
Medias altas – MA 450 a 7.91 kHz
Máximas 1.4 kHz a 21.7 kHz

Controles de ganancia

Haga clic sobre el mando giratorio de la ganancia y arrastre el puntero hacia la derecha o la izquierda para aumentar o disminuir el volumen de la frecuencia seleccionada, respectivamente.

Factor Q

El control del factor Q está disponible cuando se aplica el filtro resonante a las bandas 2, 3, 4 y 5. Este permite establecer el rango de frecuencias que será afectado. Por ejemplo, el valor mínimo permite aplicar el filtro a un mayor rango de frecuencias cercanas, mientras que el máximo reduce el efecto a un punto más específico. Esto es fundamental para incluir o excluir sonidos presentes en frecuencias cercanas.

A medida que se ajusta el factor Q, observe cómo cambia la forma del efecto en la línea, de una curva amplia y redondeada a un pico pronunciado. Esta representación visual muestra la forma en que se ven afectadas las regiones cercanas a la frecuencia modificada.

SUGERENCIA: Es posible comparar el audio modificado con el original haciendo clic en el interruptor situado en la parte superior de la ventana del mezclador. Este permite activar y desactivar el ecualizador.

Filtros de banda

Es posible elegir entre seis tipos distintos de filtros de banda, por ejemplo, paramétrico, de realce de graves o agudos, de paso alto o bajo y de rechazo. Estos permiten controlar áreas específicas dentro de un rango de frecuencias particular. Por ejemplo, un filtro de realce de graves permite aumentar o disminuir el volumen para las frecuencias bajas en la gráfica, mientras que un realce de agudos facilita el control de las frecuencias altas.

A modo de ejemplo, seleccione un filtro de realce de graves en la banda 3 y ajuste la ganancia. Dichos cambios se ven reflejados en las frecuencias más bajas de la gráfica.

A continuación, se brinda una descripción de cada filtro.

Paramétrico Realce de agudos Realce de graves

Este filtro, también conocido como bell o campana, permite aumentar o disminuir un rango de frecuencias en torno a una frecuencia definida.

Este filtro, también conocido como high shelf, permite aumentar o disminuir el volumen de las frecuencias altas.

Este filtro, también conocido como low shelf, permite aumentar o disminuir el volumen de las frecuencias bajas.

Rechazo Paso alto Paso bajo

Este filtro, también conocido como notch, permite eliminar o recortar una frecuencia definida.

Este filtro, también conocido como high pass, permite eliminar las frecuencias extremadamente bajas, sin afectar las altas.

Este filtro, también conocido como low pass, permite eliminar las frecuencias extremadamente altas, sin afectar las bajas.

SUGERENCIA: Es común contar con distintos filtros en cada banda, cuyas curvas se superponen en la gráfica. Por ejemplo, puede haberse aplicado un filtro de realce de graves a la banda 4 y uno de rechazo a la 5 con el propósito de reducir una frecuencia determinada en el mismo intervalo.

Procesadores de dinámica

También es posible mejorar y perfeccionar el audio mediante los controles de dinámica. Estos brindan la oportunidad de determinar el comportamiento de los distintos niveles, a diferencia del ecualizador paramétrico que permite modificar las frecuencias dentro de una misma señal. Los niveles de una señal pueden ajustarse, por ejemplo, ampliando el rango dinámico entre el nivel más alto y el más bajo, aplicando una puerta de ruido a fin de seleccionar la intensidad de una señal o utilizando el compresor y el limitador para mejorar el audio sin que ocurra una distorsión.

Dinámica

Es posible abrir el procesador de dinámica para cada fuente y para la salida principal simplemente haciendo clic en el indicador correspondiente.

Junto con los parámetros de ecualización, estas herramientas son sumamente útiles y no solo ofrecen la oportunidad de personalizar y definir el audio, sino también de optimizar el sonido de la salida principal.

Este apartado brinda información sobre los controles correspondientes al expansor, la puerta de ruido, el compresor y el limitador.

Ajustes de dinámica frecuentes

El expansor o la puerta de ruido, el compresor y el limitador comparten parámetros que permiten ajustar la forma en que cada uno de ellos afecta al audio, por ejemplo, su nivel al inicio, su duración o su intensidad. Los ajustes disponibles varían según la opción seleccionada.

Umbral Determina el volumen del audio al cual se activa una función. Por ejemplo, al ajustar este valor a -20 dB para el compresor, este se activará cuando la señal supere dicho nivel. De manera alternativa, si se ajusta el expansor a -40 dB, este se activará cuando el nivel de la señal disminuya por debajo de dicho valor.

Intervalo Define el intervalo de decibelios afectados.

Proporción Define la fuerza máxima de la función una vez iniciada.

Ataque Ajusta la atenuación de la función al inicio. Por ejemplo, un tiempo de ataque mayor permitirá que la función se mezcle mejor con la señal, sin llamar demasiado la atención, mientras que un ataque corto es más adecuado para sonidos complejos con variaciones rápidas, donde la primera opción puede generar artefactos.

Mantener Sostiene la función de dinámica durante un tiempo ajustable.

Relajación Es similar al ataque, pero ocurre al final. Por ejemplo, permite que las funciones de dinámica se atenúen de forma gradual o disminuyan rápidamente, una vez que el nivel se traslada fuera del umbral.

Expansor y puerta de ruido

En el primer conjunto de parámetros, es posible alternar entre el expansor y la puerta de ruido.

El expansor destaca las diferencias en términos de volumen, disminuyendo la intensidad de las partes más bajas de la señal con relación a aquellas más altas. En consecuencia, puede emplearse para enfatizar las desigualdades entre el volumen más alto y el más bajo de una pista, o para aumentar el rango dinámico de una señal y minimizar el ruido indeseado.

Por otro lado, la puerta de ruido funciona como un expansor amplificado, reduciendo el volumen de los sonidos que están por debajo de cierto nivel, con el propósito de disminuir o eliminar el ruido en las partes más silenciosas de una grabación. Por ejemplo, un intervalo de 15 a 20 dB permite atenuar el sonido de la respiración en una pista de voces lo suficiente como para que suene natural.

La puerta de ruido es sumamente efectiva, aunque hay que prestarle especial atención. Si se define un límite demasiado alto, es posible que se originen artefactos, por ejemplo, que se corte el inicio de una sílaba o el final silencioso de una palabra. Igualmente, puede compensarse su efecto reduciendo el límite apenas o aumentando el ataque o el tiempo de relajación.

Compresor

El compresor permite reducir los picos de una señal de audio, acotando su rango dinámico con el propósito de aumentar el volumen general sin que ocurra una distorsión. Esto resulta útil cuando es necesario asegurarse de que los elementos más fuertes no disminuyan la intensidad de aquellos más suaves, o para igualar los cambios en el volumen dentro de una señal.

SUGERENCIA: Es recomendable aplicar el compresor después de ajustar los controles del ecualizador.

Comp.

Este ajuste permite aumentar el volumen de la señal en general junto con los parámetros de compresión. Debido a que el compresor reduce las partes más fuertes del audio, es posible usar este parámetro para potenciar el sonido sin que ocurra una distorsión.

Limitador

El limitador evita que los picos de la señal superen un nivel máximo determinado, lo cual es útil para impedir distorsiones abruptas. Por ejemplo, si fijamos este parámetro en -8 dB, la señal entrante nunca superará dicho nivel. Por otro lado, los ajustes de ataque, mantenimiento y relajación permiten controlar el grado en el que se afecta la señal.

Características de los controles de dinámica

Control	Mínimo	Predeterminado	Máximo
Expansor y puerta de ruido
Expansor
Umbral -50 dB -45 dB** 0 dB
Intervalo 0 dB 18 dB 60 dB
Proporción 1.0:1 1.1:1 10:1
Ataque	0.5 ms	1.4 ms	30 ms
Mantener	0.0 ms	0.0 ms	4 s
Relajación	50 ms	93 ms	4 s
Puerta de ruido*
Umbral -50 dB -45 dB**	0 dB
Intervalo 0 dB 18 dB	60 dB
Ataque	0.5 ms	1.4 ms	30 ms
Mantener	0.0 ms	0.0 ms	4 s
Relajación	50 ms	93 ms 4 s
Compresor
Controles del compresor
Umbral -50 dB	-35 dB	0 dB
Proporción	1.0:1	2.0:1	10:1
Ataque	0.7 ms	1.4 ms	30 ms
Mantener	0.0 ms	0.0 ms	4 s
Relajación	50 ms	93 ms 4 s
Limitador
Controles del limitador
Umbral -50 dB	-12 dB	0 dB
Ataque	0.7 ms	0.7 ms	30 ms
Mantener	0.0 ms	0.0 ms	4 s
Relajación	50 ms	93 ms 4 s

Los controles del expansor y la puerta de ruido están desactivados en el procesador de dinámica del canal principal.
** El umbral predeterminado para el expansor y la puerta de ruido del canal principal es -35 dB, mientras que para el micrófono y las entradas XLR es -45 dB.

Uso de la función de control de cámaras

La pestaña Cámara situada en la parte inferior de la interfaz permite acceder al módulo de control de cámaras. Esta es una herramienta de gran utilidad que facilita el manejo de las diversas cámaras de Blackmagic, incluidos los modelos Studio Camera 6K Pro y URSA Broadcast G2. Asimismo, esta prestación permite modificar con facilidad diferentes parámetros, tales como la apertura del diafragma, la ganancia y la distancia focal, al emplear objetivos compatibles, así como ajustar el color y crear imágenes extraordinarias con las herramientas para correcciones primarias de DaVinci Resolve.

El módulo de control envía paquetes de instrucciones a la cámara mediante cualquiera de las salidas SDI del mezclador, excepto aquellas correspondientes a señales cuya definición se ha reducido. Al conectar una de ellas a la entrada correspondiente en la cámara, esta detecta las instrucciones integradas en la señal, permitiendo de este modo controlar los diferentes parámetros.

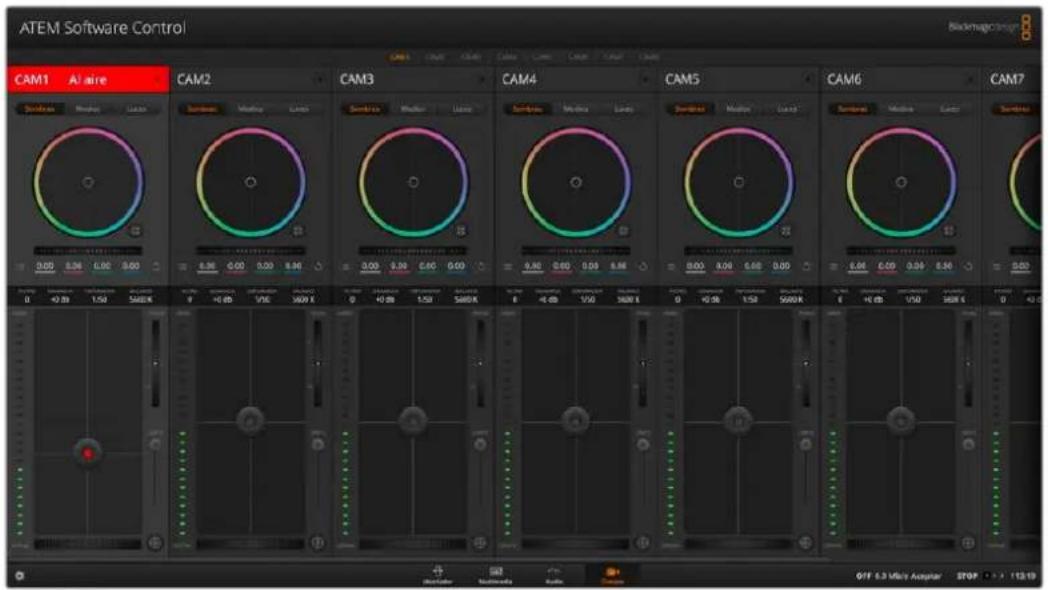

ATEM Software Control CAM1 Al are CAM2 CAM3 CAM4 CAM5 CAM6 CAM7 0 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.3 MHz/Accifier STOP Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso Spectrum Modine Lasso 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 150 568K 46 dB 11219

Módulo de control de cámaras

Para conectar cámaras:

1 Conecte la salida SDI 12G de la cámara a cualquier entrada SDI del mezclador.
2 Conecte cualquiera de las salidas SDI del mezclador (excepto aquellas destinadas al modo de visualización simultánea) a la entrada SDI del modelo Studio Camera. Nótese que no es posible transmitir dicha señal mediante la salida destinada a la visualización simultánea de contenidos.
En los ajustes de la cámara, cambie su número identificatorio de forma que coincida con el de la entrada del mezclador. Por ejemplo, si Studio Camera 1 corresponde a Cam 1 en el mezclador, el valor para Camera Number también deberá ser 1. De este modo, es posible asegurarse de establecer una comunicación con la cámara correcta.

ATEM Television Studio Salida SDI Entrada SDI Salida SDI Entrada SDI Blackmagic Studio Camera 4K Pro

Panel de control de cámaras

Ejecute el programa ATEM Software Control y haga clic en la pestaña Cámara, situada en la parte inferior de la ventana. Verá una serie de controladores con herramientas para ajustar y mejorar la imagen de cada cámara. Estos son muy fáciles de usar. Basta con hacer clic en los botones correspondientes o mantener presionado el botón del ratón y moverlo para realizar ajustes.

Selección de cámaras

La fila de botones situada en la parte superior de la ventana permite seleccionar la cámara que se desea controlar. Estos botones se emplean asimismo en la ventana de ajustes cromáticos con el mismo fin. Al usar una salida para supervisar imágenes, la señal de la cámara seleccionada también se transmitirá a través de esta, según las preferencias configuradas en el mezclador.

Estado de la cámara

En la parte superior de cada controlador se identifica cada unidad y se indica si la misma está al aire. Además, hay un botón que permite bloquear todos los controles de la cámara. Cuando su señal está al aire, la barra superior de la ventana se enciende de rojo e indica Al aire.

Ajustes de la cámara

El botón para modificar los ajustes de la cámara, situado en la esquina superior izquierda del controlador, permite activar las barras de color en los modelos Blackmagic Studio Camera, URSA Mini y URSA Broadcast. Asimismo, ofrece la posibilidad de ajustar detalles de la señal de cada cámara.

CAM1 Al aire Sombras Medios Lucas 0.00 0.00 0.00 0.00

En la parte superior de cada controlador, se indica si la cámara está al aire. Utilice los controles generales debajo de cada círculo cromático para ajustar las luces, los tonos intermedios y las sombras en cada canal YRGB.

Mostrar/ocultar barras de color

Las barras de color en las cámaras Blackmagic se pueden activar o desactivar mediante las opciones Mostrar y Ocultar. Esto resulta de suma utilidad para identificar las unidades de forma visual durante la preparación de una producción en directo. Asimismo, dicha señal incluye un tono auditivo que brinda la posibilidad de comprobar o modificar la intensidad del volumen en cada cámara.

Detalles

Este ajuste permite dar mayor nitidez a las imágenes captadas por las cámaras en directo. Las opciones disponibles son Desactivados, Predeterminado, Medio y Alto.

Círculo cromático

El círculo cromático es una herramienta de DaVinci Resolve que permite ajustar el color en las luces, los tonos intermedios y las sombras de cada canal YRGB. Para seleccionar el parámetro que desea modificar, haga clic en una de las tres pestañas situadas en la parte superior del controlador.

Control general

El control general situado debajo del círculo cromático permite ajustar el contraste en todos los canales YRGB al mismo tiempo, o la luminancia de las luces, los tonos intermedios y las sombras en forma independiente.

Botón de reajuste

Este botón, situado cerca de la parte superior derecha de cada controlador, permite seleccionar los ajustes que se desean copiar, aplicar o restablecer. A su vez, cada círculo cromático también cuenta con uno de estos botones. Haga clic sobre este para copiar, aplicar o restablecer los parámetros a sus valores predeterminados. Cabe destacar que los ajustes de los controladores bloqueados no se modifican.

El botón situado en la esquina inferior derecha del controlador permite restablecer los valores predeterminados de los círculos cromáticos y los ajustes de contraste, saturación, matiz y luminancia. Es posible aplicar parámetros a todas las cámaras en general o a cada una en forma individual, con el objetivo de lograr una apariencia uniforme en las imágenes. Los valores correspondientes a la apertura del diafragma, el enfoque, el control primario y el pedestal no se alteran al copiar y aplicar otros ajustes. Al aplicar parámetros a todas las cámaras simultáneamente, el programa solicitará una confirmación previa por parte del usuario. De esta forma, es posible evitar que se realicen cambios en las cámaras no bloqueadas cuya señal está al aire.

¿Desea aplicar estos ajustes a todas las cámaras desbloqueadas? Esto afectará a aquellas que estén al aire. Cancelar Aplicar a todas

Al aplicar parámetros a todas las cámaras simultáneamente, el programa solicitará una confirmación previa por parte del usuario. De esta forma, es posible evitar que se realicen cambios en las cámaras no bloqueadas cuya señal está al aire.

Control del diafragma/pedestal

Este control se encuentra en el retículo central de cada controlador y se enciende de rojo cuando la cámara está al aire.

Para abrir o cerrar el diafragma, arrastre el círculo hacia arriba o abajo. Al mantener presionada la tecla de mayúsculas simultáneamente, solo cambia la apertura del diafragma,

Para oscurecer o incrementar el pedestal, arrastre el círculo hacia la izquierda o la derecha. Manteniendo presionada la tecla Command en Mac o Control en Windows mientras se mueve el círculo, solo cambia el pedestal.

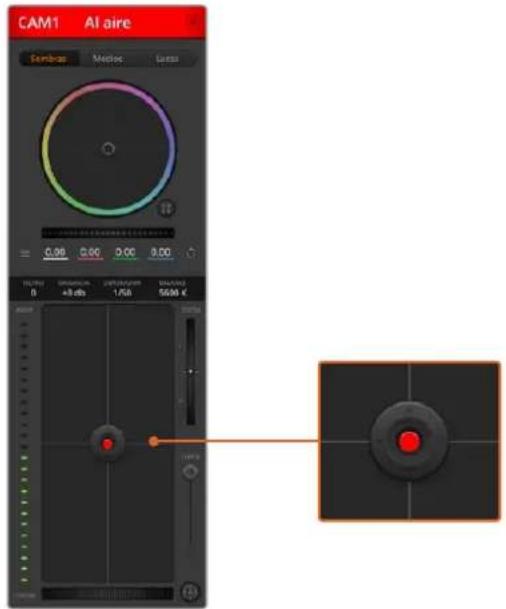

CAM1 AI aire Sambucus Mesitoe Gurias 0.00 0.00 0.00 0.00 15 MHz +9 dB -1 dB 5500 k

El control del diafragma/pedestal se enclende de rojo cuando la cámara está al aire.

Control de la distancia focal

Este control brinda la posibilidad de acercar o alejar la imagen al usar objetivos compatibles con servomecanismos integrados. Funciona de la misma manera que el interruptor físico de la cámara, que permite aumentar o disminuir la distancia focal. Haga clic sobre el control y arrástrelo hacia arriba para acercar la imagen, o hacia abajo para alejarla.

Control primario

Se encuentra a la izquierda del control del diafragma/pedestal y permite limitar la apertura máxima del diafragma. Es de suma utilidad para evitar que salgan al aire imágenes sobrexpuestas.

Para limitar la apertura del diafragma, ábralo completamente usando el control circular y luego utilice el control primario a fin de ajustar la exposición. Esto impedirá que se exceda el valor máximo para dicho parámetro.

Indicador del diafragma

Este indicador se encuentra a la izquierda del control circular y brinda una rápida referencia visual de la apertura del diafragma. Conviene subrayar que depende del ajuste establecido mediante el control primario.

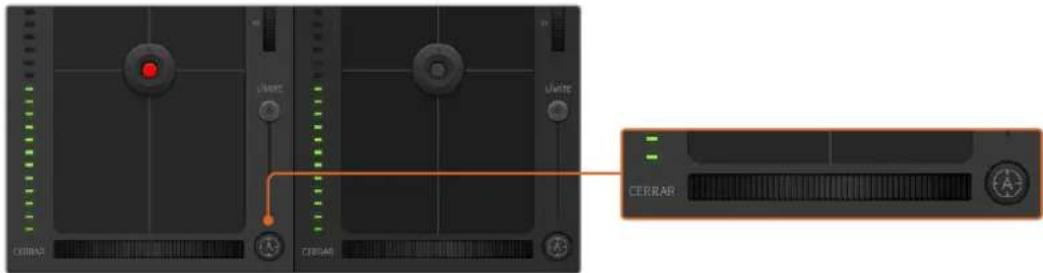

Botón de enfoque automático

Este botón se encuentra en la esquina inferior derecha del controlador. Presiónelo para ajustar el enfoque en forma automática si cuenta con un objetivo que admita dicha función. Cabe destacar que, aunque la mayoría de los modelos brindan la posibilidad de ajustar el enfoque electrónicamente, algunos incluyen además un modo de ajuste manual. Por consiguiente, es importante comprobar que se haya seleccionado el modo automático. En algunos casos, esto se logra moviendo el anillo de enfoque del objetivo hacia adelante o atrás.

CERRAR CERRAR CERRAR

Haga clic sobre el botón de enfoque automático o deslice el control de enfoque hacia la izquierda o la derecha para enfocar la imagen.

Enfoque manual

Utilice el dial situado en la parte inferior de cada controlador para enfocar la imagen manualmente. Deslice la rueda hacia la izquierda o la derecha para ajustar el enfoque y obtener imágenes nítidas.

Ganancia de la cámara

Este control permite aumentar aún más la ganancia de la cámara, lo cual resulta de suma importancia al filmar en condiciones de luz escasa, a fin de evitar una subexposición de las imágenes. Haga clic sobre las flechas correspondientes para aumentar o disminuir la ganancia.

Este valor se puede aumentar siempre que sea necesario, por ejemplo, al rodar en exteriores durante el atardecer, cuando la intensidad de la luz disminuye y es preciso aumentar el brillo en la imagen. Conviene subrayar que, al incrementar la ganancia, el ruido también aumentará.

Control de la velocidad de obturación

Se encuentra situado entre el círculo cromático y el control del diafragma/pedestal. Mueva el puntero del ratón sobre el indicador y haga clic en las flechas para aumentar o disminuir la velocidad de obturación.

Si la imagen parpadea, disminuya el valor a fin de solucionar este problema. Una buena forma de lograr más brillo en las imágenes sin modificar la ganancia es disminuyendo la velocidad de obturación, ya que de este modo se incrementa el tiempo de exposición del sensor. Al aumentar la velocidad de obturación, se reduce el rastro dejado por los objetos en movimiento, y por

consiguiente este parámetro puede emplearse asimismo para lograr una mayor nitidez en tomas de acción.

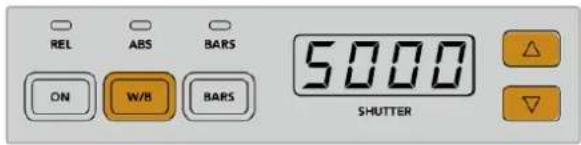

Balance de blancos

Este parámetro se encuentra junto al control de la velocidad de obturación y puede modificarse haciendo clic en las flechas ubicadas a ambos lados del indicador de la temperatura cromática. Resulta de gran utilidad para compensar los colores cálidos o fríos emitidos por diferentes fuentes de luz. Esto permite conservar la pureza de los blancos en la imagen.

0.00 0.00 0.00 0.00 FILTRO GANANCIA OSTURADOR BALANCE 0 +0 db 1/50 5600 K ABR IR ZOOM

Al mover el puntero sobre los indicadores de los filtros, la ganancia, la velocidad de obturación y el balance de blancos, aparecen flechas que permiten ajustar dichos parámetros.

Herramientas de DaVinci Resolve para correcciones primarias

La ventana del módulo de control de cámaras puede configurarse para que se asemeje a la interfaz de correcciones primarias en un programa de etalonaje y edición.

Estas herramientas integradas en la cámara son idénticas a las del programa DaVinci Resolve. En consecuencia, si el usuario está familiarizado con ellas, podrá valerse de su experiencia en materia de etalonaje al llevar a cabo producciones en directo. El panel de corrección cromática se puede expandir desde el controlador para acceder a la interfaz completa.

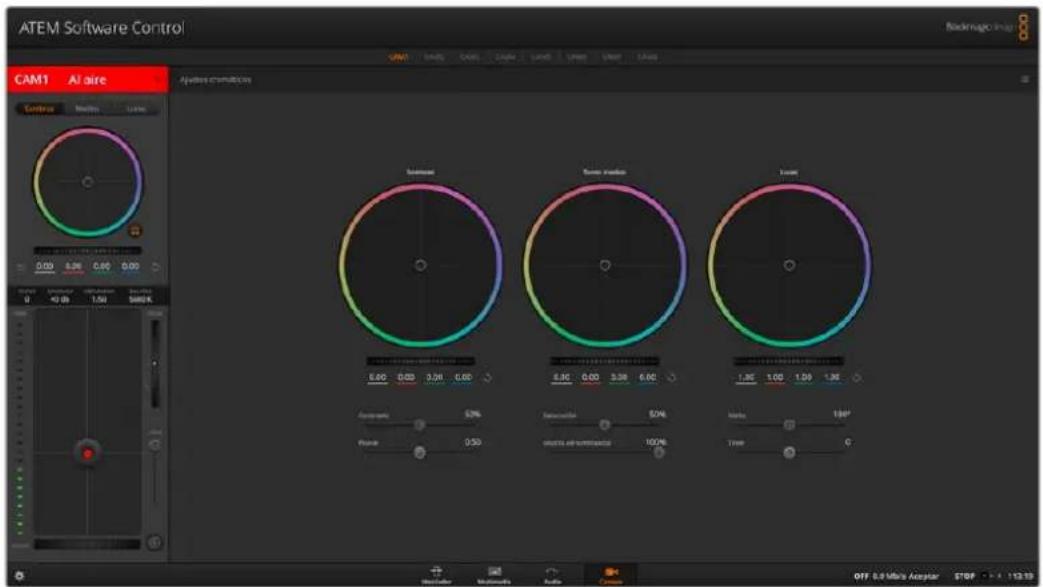

ATEM Software Control CAM1 AI aire Avalon electricity GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM1 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM2 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM3 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM4 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM5 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6 GAM6

Si desea acceder a las herramientas para correcciones primarias de DaVinci Resolve, haga clic sobre el botón situado en la parte inferior, a la derecha del círculo cromático.

Esta incluye ajustes adicionales, tales como círculos cromáticos y otros controles, que brindan la posibilidad de evaluar simultáneamente las luces, los tonos intermedios y las sombras en la imagen. Para cambiar de cámara, utilice los botones en la parte superior de la ventana.

Círculos cromáticos para luces, tonos intermedios y sombras en el panel de etalonaje.

Círculos cromáticos

Haga clic dentro del círculo y arrastre el ratón:

Nótese que no es preciso modificar el indicador de balance cromático. Los valores debajo del círculo cambian, reflejando de este modo los ajustes realizados en cada canal.

Mantenga preslonada la tecla de mayúsculas y haga clic dentro del círculo:

Esto permite situar el indicador en la posición indicada por el puntero del ratón para realizar ajustes importantes con rapidez.

Haga clic dos veces dentro del círculo:

Se restablecen los valores originales sin reajustar el control general.

Haga clic en el botón de reajuste, situado en la esquina superior derecha:

Se restablecen todos los ajustes.

Controles generales

Los controles generales situados debajo de cada círculo cromático permiten ajustar las sombras, los tonos intermedios y las luces en cada canal YRGB.

Esto permite oscurecer o aclarar el parámetro seleccionado, respectivamente. Al ajustar un valor, el cambio se verá reflejado en los campos correspondientes a cada canal, situados debajo del círculo cromático. Para ajustar solo la luminancia, mantenga presionada la tecla Alt o Command y mueva el control hacia la izquierda o la derecha. Dado que el color y la luminancia se procesan individualmente, es posible lograr efectos interesantes modificando solo el canal Y. Este ajuste funciona mejor si el control Mezcla de luminancia se mueve hacia la derecha. De lo

contrario, el programa procesará los canales de color de forma normal. Por lo general, la mayoría de los coloristas utilizan el método YRGB, ya que permite obtener un mayor control del balance de color sin afectar la luminancia general para lograr la apariencia deseada más rápido.

Contraste

Este control permite ajustar el intervalo entre los valores más claros y oscuros de una imagen. El efecto es similar al que se obtiene realizando ajustes opuestos mediante los controles generales situados debajo de las opciones Luces y Sombras. El valor predeterminado es 50 %.

Pivote

Una vez ajustado el contraste, el pivote permite cambiar el punto medio de dicho parámetro, estableciendo un equilibrio al colocar mayor énfasis a un lado u otro de la escala de luminancia. Al aumentar este control, se incrementará el brillo general de la imagen, pero se reducirá la nitidez en las zonas más oscuras.

Saturación

Este control permite aumentar o disminuir la cantidad de color en la imagen. El valor predeterminado es 50 %.

Mezcla de luminancia

Las funciones de etalonaje de las cámaras Blackmagic están basadas en las herramientas para correcciones primarias de DaVinci Resolve. Este programa fue desarrollado a principio de los 80 y es el más utilizado en la producción de largometrajes en Hollywood.

El corrector cromático de la cámara incluye prestaciones sumamente útiles y creativas. Una de ellas es el método de procesamiento YRGB.

Al etalonar, es posible seleccionar cualquiera de los dos métodos de procesamiento disponibles. Aquellos coloristas con más experiencia recurren al modo YRGB, dado que ofrece un control más preciso sobre el color y permite ajustar los canales en forma independiente, logrando de esta manera una amplia variedad de opciones creativas.

Cuando el control Mezcla de luminancia se mueve totalmente a la derecha, el programa emplea el modo YRGB. Por el contrario, si se mueve totalmente a la izquierda, se utilizará el modo RGB. También es posible seleccionar cualquier punto intermedio para obtener una mezcla de ambos.

¿Cuál es el mejor ajuste? Esto depende del usuario, ya que el proceso de etalonaje es totalmente creativo, y no hay estilos correctos o incorrectos. El mejor ajuste es el que más se adapte a su estilo.

Matiz

Este control permite modificar los matices de la imagen recorriendo el perímetro del círculo cromático. El valor predeterminado de 180 grados muestra la distribución original de este parámetro. Al incrementar o disminuir dicho valor, los matices rotarán en sentido horario o antihorario.

Tinte

Al ajustar esta opción, se añaden tonos verdes o magentas a la imagen, a fin de lograr un mejor balance cromático. Esto facilita la filmación con fuentes de luz artificiales, tales como lámparas fluorescentes o de vapor de sodio.

Contraste 50% Pivote 0.50 Saturación 50% Mezcla de luminancia 100% Matiz 180° Tinte 0

Arrastre los controles hacia la Izquierda o la derecha para ajustar el contraste, la saturación, el matiz y la mezcla de luminancia.

Sincronización de ajustes

El mezclador transmite la señal de control a la cámara cuando ambos dispositivos están conectados. Si se modifica un ajuste por error en la cámara, la unidad de control del mezclador restablecerá automáticamente los valores para mantener la sincronización entre los equipos.

Funcionamiento del mezclador

Fuentes internas

Además de las entradas SDI, el mezclador dispone de ocho fuentes internas que pueden utilizarse en una producción. Dichas fuentes son identificadas por su nombre en el programa ATEM Software Control. En los mezcladores ATEM, se emplean denominaciones más largas para identificar las fuentes internas fácilmente.

Negro

El color negro generado internamente es una de las fuentes disponibles y puede utilizarse como fondo en cualquier producción.

Barras de color

Otra de las fuentes disponibles son las barras de color generadas internamente. Son útiles para comprobar las señales transmitidas desde el mezclador o realizar una composición por crominancia con un vectorscopio.

Generadores de color

Los mezcladores ATEM tienen dos fuentes de color que pueden personalizarse para generar cualquier máscara y utilizarla en las producciones. Estas permiten agregar bordes de color al realizar una cortinilla o escoger un color intermedio, por ejemplo, blanco, para un fundido entre dos planos.

Para ajustar una fuente de color en el programa informático, simplemente haga clic en el panel correspondiente al generador de color y luego sobre el cuadrado coloreado para abrir el selector de colores y realizar la elección. En el mezclador, seleccione la opción Color en el módulo de control del sistema y ajuste el matiz, la saturación y la luminancia.

Es importante recordar que la luminancia de los colores más profundos es de 50%.

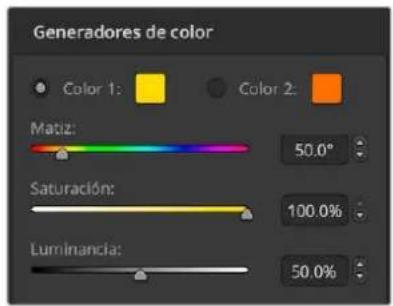

Generadores de color Color 1: Color 2: Matiz: 50.0° Saturación: 100.0% Luminancia: 50.0%

Los mezcladores ATEM tienen dos fuentes de color que pueden personalizarse para generar cualquier máscara y utilizarla en las producciones

Reproductores multimedia

El canal alfa y la señal principal de cada fuente disponen de salidas independientes. Las fuentes que pueden superponerse se denominan Media Player (1 o 2), mientras que aquellas correspondientes a canales alfa reciben el nombre de Media Player 1 Key, Media Player 2 Key, y así sucesivamente.

Los reproductores multimedia permiten reproducir contenidos del panel multimedia. Las fuentes para la señal superpuesta muestran los canales de color de la imagen o secuencia seleccionada, mientras que las fuentes para determinar las partes visibles de dicha imagen o secuencia en la composición final muestran el canal alfa (blanco y negro). Los reproductores multimedia pueden utilizarse en varias partes de la producción.

Para controlar los reproductores multimedia en los modelos ATEM Television Studio:

1 Presione el botón MEDIA PLAYERS para acceder a los reproductores multimedia.
2 Seleccione el reproductor que desea utilizar mediante los botones situados junto a la parte superior de la pantalla.
3 Seleccione el clip o la imagen que desea emplear mediante el mando giratorio.
4 Si ha seleccionado una secuencia, presione la flecha derecha. Se activarán los controles de reproducción.

REPRODUCTOR MULTIMEDIA 1 BugB0001 Clip 1 17 MULTIMEDIA FOTOGRAMA

Para controlar los reproductores multimedia desde el programa informático:

1 En la pestaña Mezclador, seleccione el panel Reproductores.
2 Seleccione un clip o una imagen del panel multimedia en el menú desplegable.
3 Si ha seleccionado un clip, los controles de transporte se habilitarán para permitir reproducirlo. Si desea reproducir un clip en forma continua, haga clic primero en el botón con la flecha situado en el extremo derecho y luego sobre el botón de reproducción. El clip comenzará a reproducirse nuevamente cada vez que finalice hasta que el usuario detenga la reproducción.

Reproductores multimedia MP1 Medios: Clip 1: ComingUp0001 2 MP2 Medios: Imagen 1: News Live B...

En la imagen, los reproductores multimedia contienen un clip

Tipos de transiciones

Una de las funciones principales de un mezclador es realizar transiciones entre dos fuentes. La combinación de diferentes efectos y estilos proporciona un sinfín de opciones creativas para mejorar la calidad de la producción.

Para tal fin, es posible utilizar el programa ATEM Software Control o el mezclador. En este apartado se explica cómo realizar los distintos tipos de transiciones disponibles.

Corte directo

El corte directo es la transición más simple que puede realizarse con el mezclador. En este tipo de transición, la señal transmitida a través de la salida principal cambia inmediatamente de una fuente a otra.

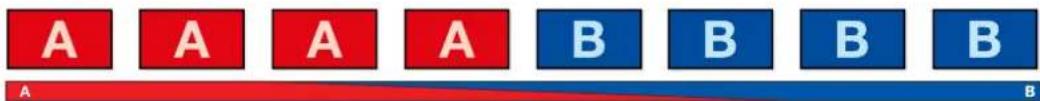

Secuencia de imágenes en la señal transmitida al realizar un corte directo

Un corte puede llevarse a cabo directamente desde el bus del programa o mediante el botón CUT en el módulo de control de transiciones.

Bus del programa

Cuando se realiza un corte directo desde el bus del programa, la imagen cambia, pero se mantienen los elementos superpuestos.

Para realizar un corte directo desde el bus de programa en los modelos ATEM Television Studio:

En el bus del programa, seleccione la fuente que desea transmitir a través de la salida principal. Esta comenzará a transmitirse de forma inmediata.

Presione cualquier botón asociado a una fuente para realizar un corte directo.

Para realizar un corte directo desde el programa informático:

En el bus del programa de la pestaña Mezclador, seleccione la fuente que desea emitir al aire. Esta comenzará a transmitirse de forma inmediata.

Para realizar un corte directo desde el programa informático mediante el teclado numérico:

1 Oprima la tecla de bloqueo de mayúsculas o mantenga presionada la tecla de mayúsculas.

2 En el teclado, presione el número correspondiente a la fuente que desea emitir al aire. Esta comenzará a transmitirse de forma inmediata.

Botón CUT

Al realizar un corte directo mediante el botón CUT, se verán afectados todos los elementos superpuestos seleccionados para formar parte de la siguiente transición, así como las capas adicionales vinculadas a esta. Por ejemplo, una capa adicional asociada a la transición será visible si no estaba al aire, o viceversa. De manera similar, todos los elementos superpuestos seleccionados en el módulo Próxima transición serán visibles si no estaban al aire o desaparecerán si formaban parte de la señal principal.

Para realizar un corte directo mediante el botón CUT en los modelos ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire. La imagen transmitida no cambiará.
2 En el módulo de control de transiciones, presione el botón CUT. Las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Se recomienda usar los botones en el módulo de control de transiciones para efectuar una transición, ya que de esta forma es posible comprobar las imágenes en la salida para anticipos antes de emitirlas al aire, por ejemplo, para asegurarse de que una cámara está enfocada correctamente.

Control Panel 100 DIP DVE STING MIX WIFE ARM OUT AUTO

Para realizar un corte directo desde el programa informático mediante el botón CUT:

En el bus de anticipos, seleccione la fuente que desea emitir al aire. La imagen transmitida no cambiará.
2 En el módulo de control de transiciones, presione el botón CUT. Las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Tipo de transición MIX DIP WIPE STING DVE PREV TRANS CUT AUTO Tiempo 1:00

El botón CUT forma parte del módulo de transiciones.

Para realizar un corte directo desde el programa informático mediante el teclado numérico:

1 Compruebe que la tecla de bloqueo de mayúsculas no esté activada.
2 En el teclado, presione el número correspondiente a la fuente que desea emitir al aire. La fuente quedará seleccionada en el bus de anticipos sin que se modifique la señal transmitida.
3 Presione la barra espaciadora. Las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Transiciones automáticas

Una transición automática permite realizar un cambio entre la imagen transmitida y la fuente seleccionada en el bus de anticipos con una duración predeterminada. Cabe destacar que se verán afectados todos los elementos superpuestos seleccionados para formar parte de la siguiente transición, así como las capas adicionales vinculadas a esta. Las transiciones automáticas se llevan a cabo mediante el botón AUTO en el módulo de control de transiciones. Las disolvencias, fundidos, cortinillas y transiciones animadas o con efectos visuales digitales pueden realizarse en forma automática.

Para realizar una transición automática en los modelos ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo de control de transiciones.
3 Ajuste la duración de la transición y cualquier otro parámetro en la pantalla del dispositivo, según sea necesario.
4 Haga clic en el botón AUTO para comenzar la transición,

DIP DVE STING MIX WIPE ARM CUT AUTO

Los modelos ATEM Advanced Panel cuentan con botones independientes para cada tipo de transición

Los botones de las fuentes seleccionadas en los buses de programa y anticipos se encenderán de color rojo para indicar que la misma está en curso. El indicador junto a la palanca de transición muestra el progreso de la misma y el visor indica la cantidad de fotogramas restantes a medida que esta transcurre.

Al finalizar la transición, las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Cada transición tiene una duración independiente, lo cual permite aumentar la velocidad simplemente eligiendo el tipo de transición y presionando el botón AUTO. Este valor se almacena en la memoria del dispositivo hasta que el usuario lo modifique nuevamente.

Un mezclador ofrece varias maneras para pasar de un plano a otro. Por lo general, se realiza un corte directo al alternar entre las fuentes. Las disolvencias, los fundidos, las cortinillas y los efectos visuales digitales permiten realizar una transición entre dos imágenes en forma gradual. Las transiciones animadas y cortinillas con gráficos son dos tipos de transiciones especiales que se describen más adelante. Las disolvencias, fusiones, cortinillas y demás transiciones con efectos visuales digitales pueden llevarse a cabo de forma automática o manual, mediante el módulo de control de transiciones.

Tipo de transición MIX DIP WIPE STING DVE PREV CUT AUTO Tiempo TRANS 1:00

El botón AUTO forma parte del módulo de transiciones.

Para realizar una transición automática desde el programa informático:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
3 Seleccione el mismo tipo de transición en el panel lateral de la interfaz.
4 Ajuste la duración de la transición y cualquier otro parámetro, según sea necesario.
5 Haga clic en el botón AUTO para comenzar la transición.
6 Los botones de las fuentes seleccionadas en los buses de programa y anticipos se encenderán de color rojo para indicar que la misma está en curso. La palanca virtual acompaña automáticamente el avance de la transición, y el indicador de la duración muestra la cantidad de cuadros o fotogramas restantes a medida que esta transcurre.
7 Al finalizar la transición, las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Para realizar una transición automática desde el programa informático mediante el teclado numérico:

1 Compruebe que la tecla de bloqueo de mayúsculas no esté activada.
2 En el teclado, presione el número correspondiente a la fuente que desea emitir al aire. La fuente quedará seleccionada en el bus de anticipos sin que se modifique la señal transmitida.
3 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
4 Seleccione el mismo tipo de transición en el panel lateral de la interfaz.
5 Ajuste la duración de la transición y cualquier otro parámetro, según sea necesario.
6 Presione la tecla Return o Enter para comenzar la transición.

Los botones de las fuentes seleccionadas en los buses de programa y anticipos se encenderán de color rojo para indicar que la misma está en curso. La palanca virtual acompaña automáticamente el avance de la transición, y el indicador de la duración muestra la cantidad de cuadros o fotogramas restantes a medida que esta transcurre.

Al finalizar la transición, las fuentes seleccionadas en ambos buses cambian para indicar que el anticipo ha pasado a transmitirse a través de la salida principal.

Disolvencias

Una disolvencia consiste en una transición gradual de un plano a otro que se realiza interpolando ambas fuentes y superponiéndolas durante el tiempo determinado para la duración del efecto, que puede ajustarse según las preferencias del usuario.

Secuencia de imágenes en la señal transmitida al realizar una disolvencia

Para realizar una disolvencia en el modelo ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Oprima el botón DIP/MIX o MIX para seleccionar el tipo de transición. El módulo de control del sistema mostrará el menú de transiciones.
3 Utilice el mando giratorio junto a la pantalla para ajustar la duración de la disolvencia. Este valor se indica en la pantalla en el módulo de control de transiciones. También es posible ingresar un valor específico mediante el teclado numérico.
4 Realice la transición de forma manual o automática.

DIP DVE STING MIX WIPE ARM

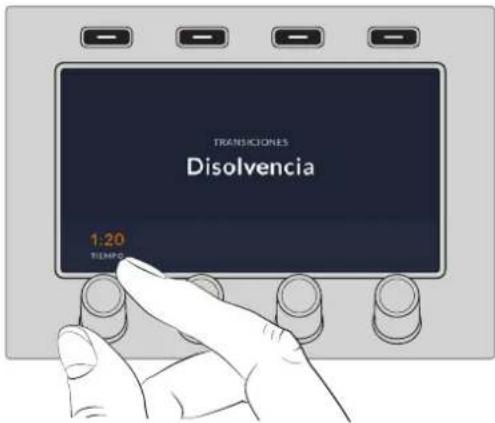

Presione el botón MIX y determine la duración de la transición mediante el menú y el mando giratorio junto a la pantalla del dispositivo.

TRANSICIONES Disolvencia 1:20 TIEMO

Transiciones Disolvencia Fundido Cortinilla Animada Efectos Tiempo: 1:00

Ajuste de parámetros para disolvencias

Para realizar una disolvencia desde el programa informático:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
3 Abra el panel de composiciones y seleccione la opción Disolvencia en la barra superior.
4 Ajuste la duración de la transición ingresando el valor deseado en el campo Tiempo. Este valor se indica en la pantalla del módulo de control de transiciones.
5 Realice la transición de forma manual o automática.

Opciones para disolvencias

Tiempo

Duración de la transición en segundos y fotogramas.

Fundidos

Al igual que la disolvencia, el fundido consiste en una transición gradual de una fuente a otra. Sin embargo, el plano saliente da paso a una fuente intermedia que permanece en la pantalla durante unos instantes hasta fundirse gradualmente con el plano siguiente. Este tipo de transición puede utilizarse para lograr un efecto, por ejemplo, mediante un fundido en blanco, o mostrar rápidamente el logotipo de un patrocinador. Cabe señalar que es posible ajustar tanto la duración de la transición como el tiempo que la fuente intermedia permanece en pantalla.

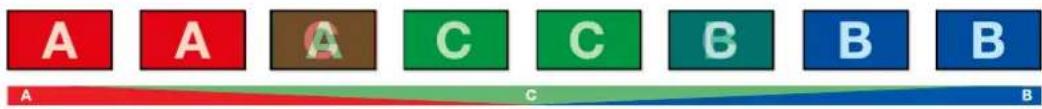

Secuencia de imágenes en la señal transmitida al realizar un fundido

Para realizar un fundido en los modelos ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Presione el botón DIP para seleccionar el tipo de transición. La pantalla del dispositivo mostrará los ajustes disponibles.
3 Utilice el mando giratorio debajo de la pantalla para ajustar la duración del fundido. También es posible ingresar un valor específico mediante el teclado numérico.
4 Utilice el mando correspondiente para seleccionar la fuente intermedia. De manera alternativa, presione uno de los botones en el bus de selección.

5 Realice la transición de forma manual o automática.

DIP DVE STING MIX W PE ARM

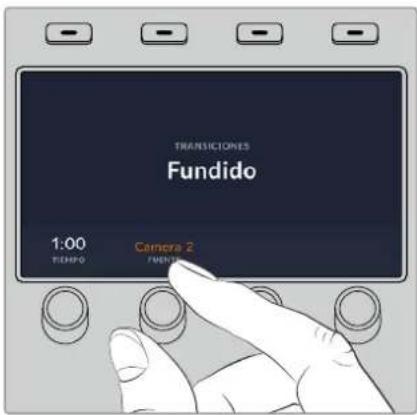

Presione el botón DIP y luego seleccione la fuente intermedia y la duración de la transición mediante el menú y los mandos giratorios junto a la pantalla del dispositivo.

TRANSICIONES Fundido 1:00 TIEMPO Camera 2 FENIADO

Transiciones Disolvencia Fundido Cortinilla Animada Efectos Tiempo: 1:00 Intermedio: Color 1

Ajuste de parámetros para fundidos

✓ Black Camera 1 Camera 2 Camera 3 Camera 4 Camera 5 Camera 6 Camera 7 Camera 8 Camera 9 Camera 10

Menú para seleccionar la fuente intermedia

Para realizar un fundido desde el programa informático:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
3 Abra el panel de composiciones y seleccione la opción Fundido en la barra superior.
4 Ajuste la duración de la transición ingresando el valor deseado en el campo Tiempo. Este valor se indica en la pantalla del módulo de control de transiciones.
5 Seleccione la fuente intermedia.

6 Realice la transición de forma manual o automática.

Opciones para fundidos

Tiempo Duración de la transición en segundos y fotogramas.

Intermedio

Fuente intermedia que puede ser cualquier señal. Generalmente proviene de los generadores de color o los reproductores multimedia y se utiliza en la transición de un plano a otro.

Cortinillas

Es un tipo de transición entre dos planos que consiste en reemplazar una fuente mediante un patrón o una forma geométrica, por ejemplo, un rombo o un círculo en expansión.

Secuencia de Imágenes en la señal transmitida al realizar una cortinilla

Para realizar una cortinilla en los modelos ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Presione el botón WIPE para seleccionar el tipo de transición. La pantalla del dispositivo mostrará los ajustes disponibles.
3 Seleccione una figura y la velocidad mediante el mando giratorio. Los botones permiten seleccionar la dirección de la cortinilla.
4 Presione las flechas a la izquierda de la pantalla a fin de acceder a todos los parámetros disponibles, tales como la posición, la simetría y la fuente para el borde.
5 Realice la transición de forma manual o automática.

Transiciones Disolvencia Fundido Cortinilla Animada Efectos Tiempo: 1:00 Simetría: 50.0 % Posición: X: 0.5000 Y: 0.5000 Dirección: Alternar Borde Suavidad: 83.0 % Ancho: 0.0 % Primer planes Color-1

Ajuste de parámetros para cortinillas

Para realizar una cortinilla desde el programa informático:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
3 Abra el panel de composiciones y seleccione la opción Cortinilla en la barra superior.
4 Modifique los parámetros para personalizar la transición.
5 Realice la transición de forma manual o automática.

Opciones para fundidos

Tlempo Duración de la transición en segundos y fotogramas.
Simetría Se utiliza para controlar la relación de aspecto de la figura geométrica.
Posiclón La ubicación del centro de la figura geométrica en la pantalla puede modificarse, si la figura lo permite, mediante los mandos giratorios en el mezclador o los campos correspondientes en el panel de transiciones del programa informático.
Invertir dirección	Al invertirla, la transición comienza desde los bordes de la pantalla hacia el centro. Al seleccionar esta opción, el texto se destaca de color naranja.
Alternar Cuando esta función se encuentra activada, la dirección de la transición alterna entre normal e inversa cada vez que se ejecuta. Al seleccionar esta opción, el texto se destaca de color naranja.
Atenuación Permite ajustar la definición de los bordes de la figura empleada en la cortinilla.
Borde Permite ajustar el ancho del borde.
Relleno del borde	Es posible emplear cualquier fuente del mezclador. Por ejemplo, se puede utilizar una imagen del reproductor multimedia en un borde ancho para destacar una marca o un patrocinador.

Ajuste de parámetros para transiciones animadas

Las transiciones animadas se realizan a partir de un clip del reproductor de medios. Dicha secuencia normalmente consiste en una animación gráfica que se superpone a la imagen de fondo. Cuando se reproduce la animación en pantalla completa, se realiza un corte directo o disolvencia de la imagen de fondo. Por ejemplo, este tipo de transición se utiliza con frecuencia en producciones de eventos deportivos para mostrar repeticiones instantáneas. Las transiciones animadas emplean una capa especial, por lo cual las demás capas estarán disponibles para superponerlas a la señal de salida. A continuación, se explica cómo realizar una transición animada.

Cómo realizar una transición animada

Para realizar una transición con efectos en los modelos ATEM Television Studio:

1 Seleccione el tipo de transición mediante el botón STING.
2 Gire el mando situado junto a la opción Fuente para seleccionar el reproductor multimedia. Utilice las flechas para ajustar los diferentes parámetros de la transición según sea necesario.
3 A continuación, presione el botón MEDIA PLAYERS situado junto a la pantalla para configurar el reproductor.
4 En el menú respectivo, seleccione el clip o la imagen que desea utilizar girando el mando junto a la opción MULTIMEDIA. Si es necesario, indique el fotograma en el cual desea comenzar girando el mando correspondiente.
5 Realice la transición de forma automática desde el módulo de control de transiciones.

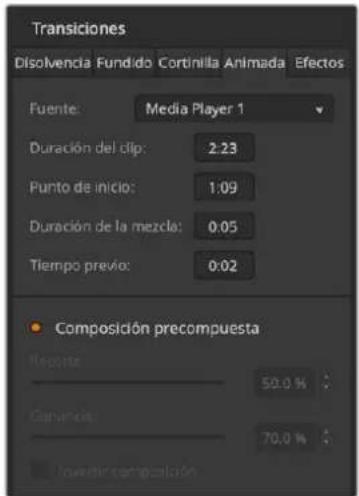

Transiciones Disolvencia Fundido Cortinilla Animada Efectos Fuente: Media Player 1 Duración del clip: 2.23 Punto de inicio: 1.09 Duración de la mezcla: 0.05 Tiempo previo: 0.02 Composición precompuesta Resorte: 50.0 % Cancillas: 70.0 % Tovenir compulsión

Ajuste de parámetros para transiciones animadas

Para realizar una transición animada desde el programa informático:

1 Haga clic sobre el botón STING en el módulo de control de transiciones.
2 En el menú de fuentes, elija el reproductor multimedia que empleará para la transición. Compruebe que la fuente del reproductor multimedia incluye el clip que desea utilizar.
3 Ajuste la duración y demás parámetros según sea necesario.
4 Realice la transición de forma automática desde el módulo de control de transiciones.
Nótese que no es posible llevar a cabo una transición animada en forma manual mediante la palanca de transición.

Opciones para transiciones animadas

Fuente Reproductor multimedia utilizado para reproducir el clip que se utilizará en la transición.
Duración del clip	Se refiere a la duración de la animación. Generalmente la duración total debe coincidir con la de la animación. También puede utilizarse para ajustar el final del clip.
Punto de Inicio	Es el punto en el cual el mezclador comienza la disolvencia entre los planos de fondo detrás de la animación. Generalmente coincide con el momento en el cual la animación se ve en pantalla completa.
Duración de la mezcla	Indica la duración de la disolvencia entre un plano y otro detrás de la animación. Para realizar un corte directo en vez de una disolvencia, simplemente ajuste la duración a 1.
Tiempo previo Valor que permite recortar el principio de la secuencia.El tiempo máximo es de 3:00 segundos.
Composición precompuesta	Identifica el canal alfa del clip en el reproductor multimedia como un canal premultiplicado.
Nivel	Permite ajustar el valor al cual la señal realiza el corte en el clip reproducido. Al disminuir este valor, la imagen de fondo se verá con mayor nitidez. Aumente este parámetro si el fondo se ve completamente negro.
Ganancia Permite modificar electrónicamente el valor para atenuar los bordes de la secuencia superpuesta. Ajuste este parámetro hasta obtener el efecto deseado sin afectar la luminancia del fondo.
Invertir composición Cambia la imagen superpuesta por la imagen de fondo.

Es importante recordar que las diferentes duraciones en estos parámetros son interdependientes. Por ejemplo, la suma de los valores en las opciones trigger y mix no puede superar al de la duración. Asimismo, nótese que el tiempo visualizado en la pantalla es igual a la suma de los valores en las opciones duration y preroll.

Transiciones con efectos

El mezclador incluye un extraordinario procesador de efectos visuales digitales. Este tipo de transición brinda la posibilidad de desplazar la imagen de diferentes maneras para pasar de un plano a otro. Por ejemplo, se puede emplear un efecto para empujar la imagen hacia afuera de la pantalla, dando lugar a un nuevo plano.

Para realizar una transición con efectos en los modelos ATEM Television Studio:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Presione el botón DVE para seleccionar el tipo de transición. La pantalla del dispositivo mostrará los ajustes disponibles.

NOTA: Cuando los efectos visuales están siendo utilizados en otra composición previa, no será posible elegir un tipo de transición con efectos si dicha composición está al aire o ha sido vinculada a la próxima transición. Consulte el apartado Cómo compartir recursos al trabajar con efectos visuales digitales para obtener más información al respecto.

3 Utilice los botones y mandos giratorios para configurar los diferentes parámetros. Estos permiten ajustar la forma, dirección y duración de la transición. Utilice las flechas a ambos lados de la pantalla LCD para acceder a las opciones adicionales.
4 Realice la transición de forma manual o automática moviendo la palanca o presionando el botón AUTO.

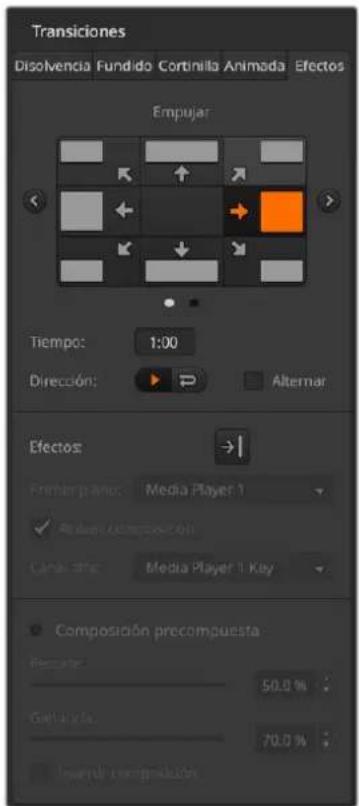

Transiciones Disolvencia Fundido Cortinilla Animada Efectos Empujar Tiempo: 1:00 Dirección: ▶ Alternar Efectos: Premier tipo: Media Player 1 ✓ Alpha (atempujar 2.0) Latency: Media Player 1 Key Composición precompuesta Regular: 50.0 % Galácia: 70.0 % Inversión compulsión

Para realizar una transición con efectos desde el programa informático:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición.
3 Abra el panel de composiciones y seleccione la opción DVE en la barra superior.

Cuando los efectos visuales están siendo utilizados en otra composición previa, el botón no estará disponible si dicha composición está al aire o ha sido vinculada a la próxima transición. Consulte el siguiente apartado para obtener más información al respecto.

Modifique los parámetros para personalizar la transición.

4 Realice la transición de forma manual o automática.

Opciones de la pestaña DVE.

Opciones para transiciones con efectos

Forma Seleccione la forma del efecto.
Movimiento Permite	seleccionar la dirección de la transición.
Tiempo Duración de la transición en segundos y fotogramas. En los modelos ATEMTelevision Studio, gire el mando correspondiente para modificar este parámetro. El valor se indicará en el módulo de control de transiciones.
Dirección Aplica el efecto visual a la imagen que está al aire y da paso al anticipo.
Invertir dirección	Invierte la dirección en la cual los efectos visuales digitales se aplican a la señal en la salida de vista previa. En este caso, el efecto reemplaza la imagen que está al aire con el anticipo.
Alternar Cuando esta opción está activada, la dirección de la transición alterna entre normal e inversa cada vez que se lleva a cabo.

Parámetros de la composición

Activar composición	Permite superponer u ocultar una composición con efectos visuales. Cuando el botón está encendido, la composición está al aire.
Composición precompuesta	Selecciona el efecto como un canal premultiplicado.
Nivel	Permite ajustar el valor a partir del cual la imagen de fondo es visible a través de la máscara. Al disminuir este valor, la imagen de fondo se verá con mayor nitidez. Aumente este parámetro si el fondo se ve completamente negro.
Ganancia Permite	modificar electrónicamente el valor de visibilidad de la imagen superpuesta atenuando su borde. Ajuste este parámetro hasta obtener el efecto deseado sin afectar la luminancia del fondo.
Invertir composición	Invierte la señal auxiliar cuando el canal alfa no está premultiplicado.

Cómo compartir recursos al trabajar con efectos visuales digitales

Los mezcladores ATEM disponen de canales para efectos visuales digitales que permiten realizar transiciones con dichos efectos o utilizarlos en una composición de imágenes. No es posible seleccionar una transición con efectos visuales digitales si están siendo utilizados en otras funciones del sistema. En el mezclador, el botón respectivo estará desactivado si este tipo de transición no se encuentra disponible. Para usar los efectos visuales digitales, es necesario que estén disponibles. Compruebe que los elementos superpuestos sobre las señales emitidas y los anticipos no contengan efectos, y que no formen parte de una composición animada. Seleccione otro tipo de composición si es necesario, a fin de poder utilizar dichos recursos. De esta forma, quedarán disponibles para emplearlos en una transición.

Las transiciones con gráficos son muy utilizadas e incluyen efectos visuales digitales. El elemento gráfico se mueve a través de la pantalla sobre una transición de fondo. Por ejemplo, en una cortinilla con un gráfico, este se mueve horizontalmente a través de la pantalla remplazando el borde de la transición. En el caso de una disolvencia, el elemento atraviesa la pantalla girando al mismo tiempo que la transición se lleva a cabo. Este tipo de transición es ideal para mostrar el logotipo del canal a través de la pantalla o un balón de fútbol que da paso a una nueva imagen. Las transiciones gráficas utilizan una capa independiente, por lo cual las demás estarán disponibles para ser empleadas en otras composiciones. A continuación, se explica cómo realizar una transición gráfica.

Secuencia de imágenes en la señal transmitida al realizar una transición con logotipos

Transiciones con gráficos

Para realizar una transición con gráficos en los modelos ATEM Television Studio:

1 Seleccione el tipo de transición mediante el botón respectivo. La pantalla del dispositivo mostrará los ajustes disponibles.

Cuando los efectos visuales están siendo utilizados en otra composición previa, no será posible seleccionar un tipo de transición con efectos si dicha composición está al aire o ha sido vinculada a la próxima transición. Consulte el apartado Cómo compartir recursos al trabajar con efectos visuales digitales para obtener más información al respecto.

2 Presione el botón correspondiente a la opción EFECTO en la pantalla para acceder a los ajustes correspondientes.

La dirección predeterminada es de izquierda a derecha, aunque puede modificarse mediante la opción INVERTIR DIRECCIÓN. Por otra parte, la opción ALTERNAR brinda la posibilidad de alternar entre ambas direcciones cada vez que se realiza una transición.

FORMA EFFECTO INVERTIR DIRECCIÓN ALTERNAR TRANSICIONES Efectos Empujar FORMA HEQUIRIEMED EFFECTO 1:00 TIEMPO

3 Presione la flecha derecha para ajustar los parámetros de la composición. Active la composición y seleccione las fuentes para el canal alfa y la imagen en primer plano. Presione la flecha derecha nuevamente para acceder a otros ajustes adicionales.

SUGERENCIA: En una transición con gráficos, por lo general la fuente es el reproductor multimedia. En este caso, la opción Composición precompuesta se selecciona automáticamente. Por consiguiente, el mezclador utilizará un gráfico que incluye una máscara en el canal alfa. No obstante, es posible deshabilitar esta función y cambiar la fuente si se desea usar un archivo diferente de otro reproductor o una entrada distinta.

4 Realice la transición de forma manual o automática moviendo la palanca o presionando el botón AUTO.

Para realizar una transición con gráficos desde el programa informático:

1 Seleccione el tipo de transición mediante el botón respectivo en el módulo Tipo de transición. Cuando los efectos visuales están siendo utilizados en otra composición previa, el botón no estará disponible si dicha composición está al aire o ha sido vinculada a la próxima transición. Consulte el apartado Cómo compartir recursos al trabajar con efectos visuales digitales para obtener más información al respecto.
2 Abra el panel de composiciones y seleccione la opción DVE. Utilice las flechas para elegir el tipo de efecto deseado.
3 Seleccione una cortinilla gráfica como transición en las opciones para efectos.
4 En los menús desplegables, seleccione la imagen correspondiente al primer plano y al canal alfa.
5 Ajuste los parámetros de la composición, según sea necesario.
6 Realice la transición de forma manual o automática.

Opciones para cortinillas con gráficos

Tlempo Duración	de la transición en segundos y fotogramas. Para ajustarla, gire el mando correspondiente o ingrese un valor y presione el botón ENTER.
Normal	El elemento gráfico se desplaza de izquierda a derecha. En el control del sistema del mezclador, aparece la opción Invertir dirección.
Invertir dirección	Invierte la dirección, de forma que el elemento gráfico se desplaza de derecha a izquierda. En el mezclador, esta opción se destaca en naranja para indicar que se encuentra activada.
Alternar Cuando	esta opción está activada, la dirección de la transición alterna entre normal e inversa cada vez que se lleva a cabo. El ajuste indica la dirección de la transición siguiente.
Primer plano	Permite seleccionar el gráfico que se desplaza sobre la transición.
Canal alfa	Este es una imagen en escala de grises que define el área del gráfico que deberá eliminarse para que la imagen en primer plano se aplique correctamente sobre la transición.

Imágenes para cortinillas con gráficos

Para realizar una cortinilla con gráficos, es necesario disponer de un elemento fijo que se usa como borde y se desplaza en forma horizontal a través de la pantalla. Este debería ser una especie de pancarta vertical cuyo ancho no supere el 16 % del ancho total de la pantalla.

Requisitos para el ancho del gráfico

2160p	Cuando el mezclador funciona en esta resolución, el ancho del elemento gráfico no debe superar los 230 pixeles.
1080l	Cuando el mezclador funciona en esta resolución, el ancho del elemento gráfico no debe superar los 116 pixeles.
720p	Cuando el mezclador funciona en esta resolución, el ancho del elemento gráfico no debe superar los 77 pixeles.

Transiciones manuales

Las transiciones manuales permiten realizar un cambio de fuentes mediante la palanca. Las disolvencias, fundidos, cortinillas y transiciones con efectos visuales digitales pueden realizarse de forma manual.

Para realizar una transición manual desde el programa informático o el mezclador:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo de control de transiciones.
3 Mueva la palanca de un extremo a otro para llevar a cabo la transición. Al mover la palanca nuevamente, se iniciará otra transición.

4 Los botones de las fuentes seleccionadas en los buses de programa y anticipos se encenderán de color rojo para indicar que la misma está en curso. Asimismo, el indicador de ledes junto a la palanca muestra el avance de la transición. En el programa informático, la palanca virtual muestra la posición y el avance de la transición.
5 Al finalizar la transición, se intercambian las fuentes seleccionadas en los buses de programa y anticipo, lo que indica que ahora el anticipo corresponde a la imagen emitida y viceversa.

Vista previa de transiciones

Los mezcladores ATEM cuentan con una función que permite comprobar y ajustar una transición antes de que salga al aire. Esto brinda la posibilidad de verificar que se logre el efecto deseado.

Para ver una transición de forma anticipada mediante el programa informático o el mezclador:

1 En el bus de anticipos, seleccione la fuente que desea emitir al aire.
2 Seleccione el tipo de transición mediante el botón respectivo en el módulo de control de transiciones.
3 Presione el botón PREV TRANS o haga clic en el mismo para activar el modo de vista previa. Este se encenderá de color rojo, y las imágenes correspondientes al anticipo y la señal emitida coincidirán.

4 Mueva la palanca de un extremo a otro para llevar a cabo la transición. La imagen transmitida no cambiará.
5 Presione el botón PREV TRANS para desactivar el modo de vista previa.

Composición de imágenes

La composición de imágenes es una herramienta muy útil que permite superponer elementos visuales de diferentes fuentes sobre una misma imagen.

Para llevar a cabo esta función, se superponen múltiples capas o elementos gráficos sobre una imagen de fondo. Esta será visible en mayor o menor medida, según cómo se ajuste la transparencia de las capas superpuestas. Este proceso se denomina composición. Para crear los distintos grados de transparencia, se utilizan varias técnicas que corresponden a los distintos tipos de composiciones disponibles en el mezclador.

En el siguiente apartado, se explican las composiciones lineales y por luminancia que es posible realizar antes o después de emitir la señal al aire, y las composiciones por crominancia, con formas geométricas o con efectos visuales digitales que pueden llevarse a cabo solamente de manera previa a la transmisión.

¿Qué es una composición?

Una composición requiere dos elementos: la señal principal y el canal alfa. La señal principal contiene la imagen que se superpone sobre el fondo, mientras que el canal alfa se usa para determinar la transparencia de la señal principal. Ambas pueden seleccionarse a partir de cualquier entrada externa o fuente interna del mezclador y pueden consistir en imágenes fijas o clips.

En el programa informático, el canal alfa y la señal principal se seleccionan en las listas desplegables, situadas en los paneles Composición previa y Composición posterior. En el mezclador, dichas señales se determinan desde el bus de selección.

El mezclador utiliza dos tipos de capas: previas (Upstream Keyer) y adicionales (Downstream Keyer). El módulo M/E del panel de control dispone de cuatro botones para superponer efectos. Cada uno de ellos puede asignarse a una composición lineal, precompuesta, geométrica, por crominancia, por luminancia o con efectos visuales digitales. Por su parte, el módulo DSK cuenta con dos botones para composiciones previas. Cada uno de ellos puede asignarse a una composición lineal o por luminancia.

Composición por luminancia

Una composición por luminancia consiste en una sola fuente con la imagen principal que se superpone al fondo. Todas las áreas negras definidas según la luminancia de la señal se tornarán transparentes para que se visualice el fondo. En este tipo de composición, se utiliza solo una imagen para definir las zonas no deseadas, y por consiguiente el canal alfa coincide con la imagen en primer plano. A continuación, se muestran los elementos necesarios para crear una composición por luminancia y la imagen final resultante.

Fondo Primer plano Imagen combinada
Combinación del fondo y el primer plano en una composición por luminancia

Fondo

Imagen en pantalla completa, por lo general proveniente de una cámara.

Primer plano

Gráfico que se colocará sobre la imagen de fondo. Nótese que la composición final no contiene las partes negras del elemento gráfico, ya que estas han sido eliminadas de la imagen.

Composición lineal

Una composición lineal contiene dos elementos: el canal alfa y la señal principal. La señal principal incluye la imagen que se superpone al fondo, mientras que el canal alfa contiene una máscara en escala de grises que permite definir la transparencia. Ambas señales son fuentes audiovisuales. A continuación, se muestran los elementos necesarios para crear una composición lineal y la imagen final resultante.

Fondo Primer plano Canal alfa Imagen combinada

Combinación del fondo y el primer plano en una composición lineal

Fondo

Imagen en pantalla completa, por lo general proveniente de una cámara.

Primer plano

Gráfico que se colocará sobre la imagen de fondo. Nótese que las partes blancas del elemento gráfico permanecen intactas, ya que el canal alfa se utiliza para crear un espacio vacío que luego se rellena con la señal principal. Por lo general, esta proviene de un sistema gráfico.

Canal alfa

Imagen en escala de grises que define las áreas que deberán eliminarse para que la señal principal se aplique correctamente sobre el fondo. Por lo general, esta proviene de un sistema gráfico.

Composición precompuesta

Los generadores de caracteres o sistemas gráficos modernos que proporcionan canales alfa y señales principales generalmente permiten realizar composiciones precompuestas. Estas consisten en una combinación especial del canal alfa y la señal principal en la cual esta última ha sido premultiplicada mediante el canal alfa sobre un fondo negro. Las imágenes generadas mediante Photoshop que contienen un canal alfa son imágenes precompuestas.

Los mezcladores ATEM cuentan con una función para composiciones precompuestas que, al estar activada, ajusta automáticamente los valores correspondientes a los parámetros Recorte y Ganancia.

Al usar una imagen generada en Photoshop, es preciso crear elementos gráficos sobre un fondo negro y colocar todo el contenido en las capas superiores. Es necesario crear un canal alfa en Photoshop que se pueda emplear para superponer dicho gráfico sobre las imágenes en directo. Luego, al guardarlo como un archivo Targa o exportarlo directamente al Panel multimedia, seleccione la opción Composición precompuesta para lograr un resultado de buena calidad.

Es necesario utilizar esta opción cuando se trabaja con imágenes generadas con Photoshop, ya que estas siempre son precompuestas.

Cómo realizar una composición previa lineal o por luminancia

Las composiciones lineales y por luminancia comparten los mismos parámetros y, por lo tanto, se ajustan usando el mismo menú, tanto en el programa informático como en el mezclador. La selección del canal alfa y la señal principal determinará si se trata de una composición lineal o por luminancia. En una composición por luminancia, ambas fuentes provienen de la misma señal. En el caso de una composición lineal, las fuentes son diferentes.

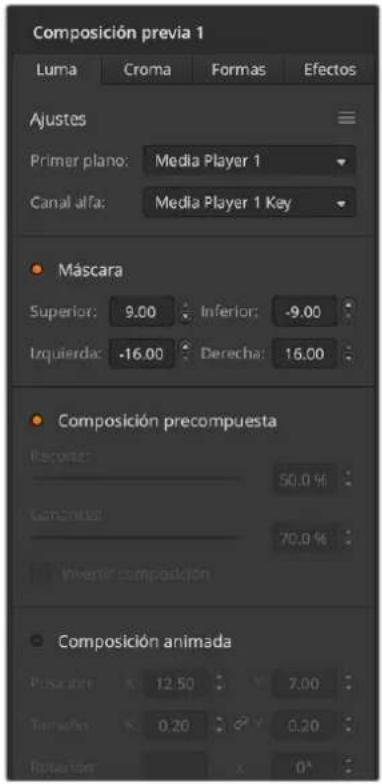

Composición previa 1 Luma Croma Formas Efectos Ajustes Primer plano: Media Player 1 Canal alfa: Media Player 1 Key Máscara Superior: 9.00 Inferior: -9.00 Izquierda: -16.00 Derecha: 16.00 Composición precompuesta Resorte: 50.0 % Consolidar: 70.0 % Invenir composición Composición animada Presión: 12.50 7.00 Turnefón: 0.20 0.20 Rutación: 0°

El panel Composición previa dispone de un menú para restablecer los parámetros en la parte superior de cada pestaña. En el menú, seleccione los elementos que desea restablecer.

Para realizar una composición previa lineal o por luminancia en los modelos ATEM Television Studio:

1 Presione el botón KEY 1 a fin de poder ver la composición en el monitor de anticipos. La pantalla del dispositivo mostrará el menú de ajustes correspondientes. Para acceder al mismo directamente, presione el botón KEYERS.
2 Gire el mando junto al indicador COMPOSICIÓN y seleccione la opción Luminancia.
3 Gire los mandos junto a las opciones PRIMER PLANO y CANAL ALFA para seleccionar las fuentes correspondientes.

SUGERENCIA: De manera alternativa, presione los respectivos botones en el bus de selección.

4 Una vez seleccionadas las fuentes, presione la flecha derecha para acceder a los ajustes adicionales y gire los mandos correspondientes para modificar otros parámetros.

Para realizar una composición previa lineal o por luminancia desde el programa informático:

1 Abra el panel Composición previa 1 y haga clic en la pestaña Luma.

2 Seleccione la imagen correspondiente para el primer plano y el canal alfa.

A efectos de realizar una composición por luminancia, seleccione la misma fuente para la imagen principal y el canal alfa.

Ajuste los demás parámetros de la composición, según sea necesario. Consulte la tabla que figura a continuación para ver una descripción detallada de los mismos.

Opciones para composiciones lineales y por luminancia:

Máscara Permite crear una máscara rectangular que puede ajustarse modificando los campos Superior, Inferior, Izquierda y Derecha.
Composición precompuesta	Indica que el canal alfa está premultiplicado.
Nivel Permite ajustar el valor a partir del cual la imagen de fondo es visiblea través de la máscara. Al disminuir este valor, la imagen de fondose verá con mayor nitidez. Aumente este parámetro si el fondo se ve completamente negro.

Ganancia Permite modificar electrónicamente el valor de visibilidad de la imagen superpuesta atenuando su borde. Ajuste este parámetro hasta obtener el efecto deseado sin afectar la luminancia del fondo.

Invertir composición Permite invertir el canal alfa.

Composición animada Permite activar o desactivar los efectos visuales digitales.

Cómo realizar una composición posterior lineal o por luminancia

Para realizar una composición posterior lineal o por luminancia en los modelos ATEM

Television Studio:

1 Presione el botón DSK 1 TIE para ver la composición en el monitor de anticipos. La pantalla del dispositivo mostrará el menú de ajustes correspondientes. Para acceder al mismo directamente, presione el botón KEYERS y luego la flecha derecha.
2 Presione el botón junto a la opción COMPOSICIÓN 1 o COMPOSICIÓN 2.

SUGERENCIA: Cabe destacar que no es necesario seleccionar el tipo de composición, ya que en este caso siempre se trata de una superposición por luminancia.

3 Gire los mandos debajo de la pantalla para seleccionar el canal alfa y la imagen en primer plano. De manera alternativa, presione los respectivos botones en el bus de selección.
4 Una vez seleccionadas las fuentes, presione la flecha derecha o izquierda para acceder a otros ajustes adicionales.

Para realizar una composición posterior lineal o por luminancia desde el programa informático:

1 Seleccione el panel Composición posterior 1.
2 Seleccione el canal alfa y la imagen en primer plano desde los respectivos menús desplegables. A efectos de realizar una composición por luminancia, seleccione la misma fuente para la imagen principal y el canal alfa.
3 Ajuste los demás parámetros de la composición, según sea necesario.

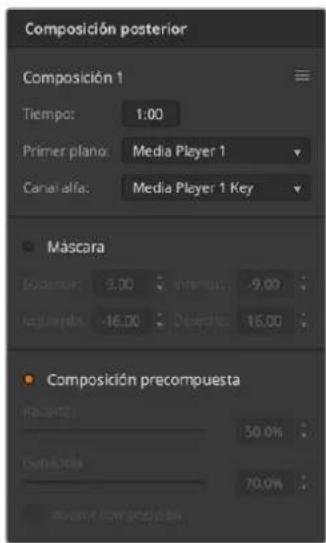

Composición posterior Composición 1 Tiempo: 1:00 Primer plano: Media Player 1 Canal alfa: Media Player 1 Key Máscara Sociedade: 5.00 mmHg: -9.00 Gesuverda: -16.00 Deseche: 16.00 Composición precompuesta Maganda: 50.0% Gesuverda: 70.0%

Opclones para composiciones posteriores

Composición por crominancia

Este tipo de composición se utiliza principalmente para pronósticos del tiempo en los cuales el meteorólogo aparece delante de un gran mapa. En realidad, en el estudio, el presentador está parado frente a un fondo azul o verde. En una composición por crominancia se combinan dos imágenes usando una técnica especial que permite eliminar un color de la imagen en primer plano para dejar ver la imagen de fondo. Esta técnica también es conocida como inserción cromática, superposición por separación de colores, o simplemente pantalla azul o verde.

En una composición por crominancia generalmente se emplean elementos gráficos generados mediante un equipo informático. Este puede conectarse fácilmente al mezclador ATEM a través de la salida HDMI o mediante una tarjeta DeckLink o Intensity de Blackmagic Design, con el objetivo de usar los clips en el mezclador. El fondo verde utilizado se puede sustituir con facilidad para crear animaciones de cualquier duración. El color verde generado por el equipo informático es uniforme y, por lo tanto, muy fácil de reemplazar.

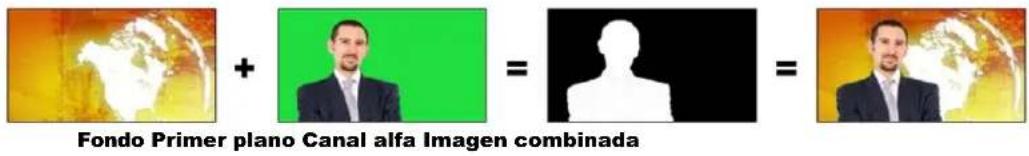

Fondo Primer plano Canal alfa Imagen combinada

Combinación del fondo con la imagen en primer plano y el canal alfa

Fondo

Imagen en pantalla completa. En el caso de una composición por crominancia, generalmente es un mapa meteorológico.

Primer plano

Imagen que se colocará sobre el fondo. En el caso de una composición por crominancia, sería la imagen del meteorólogo frente al fondo verde.

Canal alfa

En el caso de una composición por crominancia, el canal alfa se genera a partir de la imagen que se colocará en primer plano.

Cómo realizar una composición por crominancia avanzada

Los mezcladores ATEM disponen de controles avanzados para composiciones por crominancia con opciones y ajustes adicionales. Estos permiten lograr superposiciones perfectas, mejorando la combinación del fondo con la imagen en primer plano para crear efectos visuales convincentes.

Para realizar una composición previa por crominancia en los modelos ATEM Television Studio:

1 Presione el botón KEY 1 a fin de poder ver la composición en el monitor de anticipos. La pantalla del dispositivo mostrará el menú de ajustes correspondientes. Para acceder al mismo directamente, presione el botón KEYERS.
2 Gire el mando junto al indicador COMPOSICIÓN y seleccione la opción Crominancia.
3 Seleccione el canal alfa y la imagen en primer plano girando los mandos correspondientes. Por lo general, es la cámara que graba al presentador parado delante de un fondo verde, o un gráfico del reproductor multimedia. De manera alternativa, presione los respectivos botones en el bus de selección.
4 Presione la flecha derecha a fin de acceder a la pantalla de ajustes para la composición.
5 Haga clic en la opción Muestra.

Para realizar una composición por crominancia desde el programa informático:

1 Abra el panel Composición previa 1 y haga clic en la pestaña Croma.
2 Seleccione la fuente para la imagen en primer plano. Por lo general, es la cámara que graba al presentador parado delante de un fondo verde, o un gráfico del reproductor multimedia.
3 Haga clic en la opción Muestra.

Aparecerá un nuevo panel con un recuadro que se también se ve en la imagen transmitida a través de la salida para anticipos del banco M/E 1.

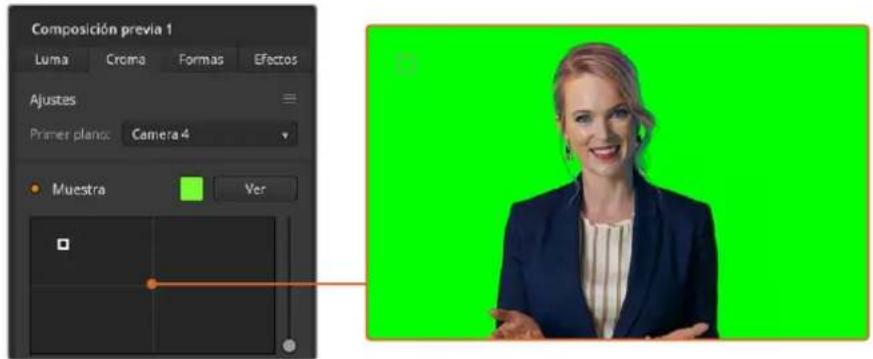

Composición previa 1 Luma Croina Formas Efectos Ajustes Primer plano: Camera 4 Muestra Ver

La función Muestra permite colocar un recuadro sobre una parte de la imagen para tomar una muestra cromática.

4 Haga clic sobre el recuadro y arrástrelo para moverlo hasta la posición deseada.

Seleccione un área representativa del fondo verde que abarque el mayor rango de luminancia posible. El tamaño predeterminado del recuadro resultará adecuado en la mayoría de los casos, cuando el fondo está bien iluminado. No obstante, si existen variaciones en el fondo, es posible ajustar las dimensiones del recuadro haciendo clic en el control situado a la derecha de la ventana y desplazándolo hacia arriba o abajo. En el mezclador, use los mandos giratorios correspondientes para cambiar la posición del recuadro, o el eje Z para modificar su tamaño.

SUGERENCIA: Al tomar muestras de fondos verdes irregulares, recomendamos seleccionar el área más oscura en primer lugar antes de aumentar el tamaño del recuadro. Esto permite lograr una composición más precisa.

Es posible ver la composición en cualquier momento haciendo clic en el botón Ver, situado junto a la muestra en la interfaz del programa, o presionando el botón para la opción VISTA PREVIA en la parte superior de la pantalla del mezclador.

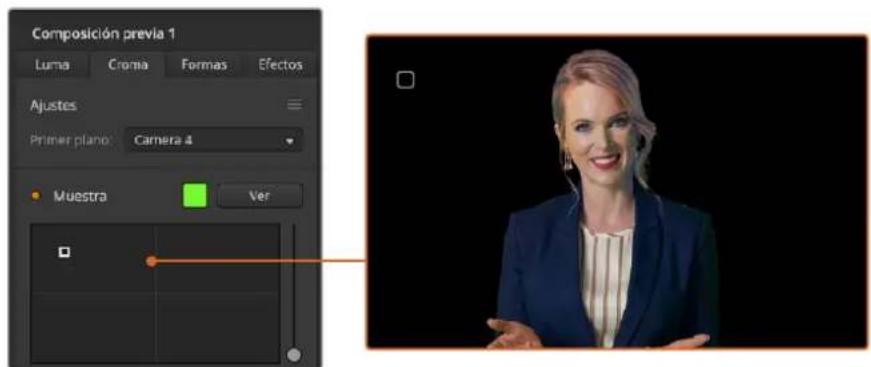

Composición previa 1 Luma Cronia Formas Efectos Ajustes Primer plano: Camera 4 Muestra Ver

Haga clic en el botón Ver para observar la composición.

Ajustes adicionales

Una vez obtenida una muestra que permite eliminar la mayor parte del fondo verde y retener al mismo tiempo los elementos en primer plano, es posible realizar ajustes adicionales para mejorar la composición. En el modelo ATEM Television Studio, presione la flecha derecha a fin de acceder al menú de configuración de la composición.

Primer plano

Utilice este control o el mando giratorio para ajustar la opacidad de la máscara en primer plano. Esto permite determinar la intensidad de la imagen en primer plano sobre el fondo. Al aumentar este valor, es posible rellenar pequeñas áreas de transparencia en la imagen en primer plano. Sugerimos mover el control y detenerse tan pronto como se logra dicho objetivo.

Fondo

Este control y el mando giratorio respectivo permiten ajustar la opacidad de la superposición. Utilícelo para eliminar artefactos menores en el área de la imagen que desea eliminar. Se recomienda mover el control hasta que el área superpuesta se torne opaca.

Borde

Este control y el mando giratorio respectivo permiten mover el borde de la superposición para eliminar elementos del fondo cercanos a la imagen en primer plano, o extenderla si la composición es demasiado notoria. Esto resulta de suma utilidad con ciertos detalles, tales como el cabello. Sugerimos mover el control hasta eliminar los artefactos visibles en el borde de la composición.

Mediante estos controles, los elementos en primer plano deberían quedar claramente separados del fondo.

Rebase cromático y supresión de reflejos

La luz que rebota en una superficie verde puede provocar la aparición de un contorno del mismo color en los elementos en primer plano, así como de un cierto matiz en toda la imagen principal. Esto se denomina rebase o reflejo cromático. Los ajustes disponibles permiten mejorar las partes de la imagen en primer plano afectadas por dicho problema. Esto es posible mediante la opción Corrección.

Rebase

Ajuste este control para eliminar el tinte cromático en el contorno de los elementos en primer plano, por ejemplo, causados por el reflejo de la luz en un fondo verde.

Reflejo

Permite eliminar una cierta tonalidad general en todos los elementos en primer plano.

Combinación del fondo y la imagen en primer plano

Una vez efectuados todos los ajustes necesarios para distinguir la imagen en primer plano del fondo, utilice la opción Ajustes cromáticos para que lograr que la apariencia de ambos coincida.

Ajuste el brillo, el contraste y la saturación de la imagen en primer plano para conseguir que se combine adecuadamente con el fondo, a fin de que la superposición sea más convincente.

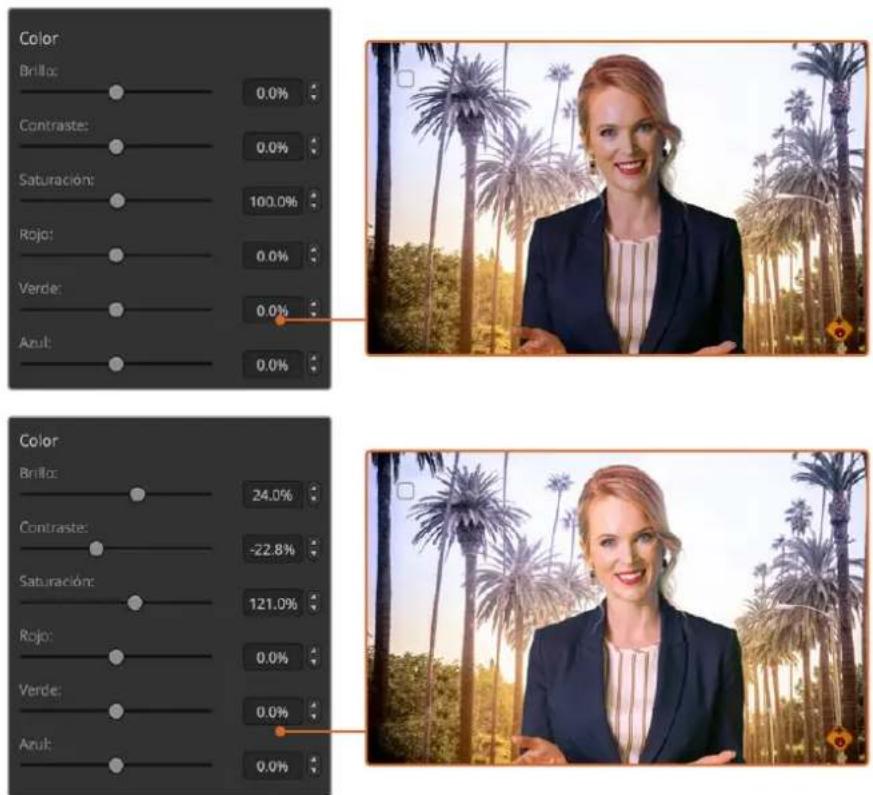

Color Brillo: 0.0% Contraste: 0.0% Saturación: 100.0% Rojo: 0.0% Verde: 0.0% Azul: 0.0% Color Brillo: 24.0% Contraste: -22.8% Saturación: 121.0% Rojo: 0.0% Verde: 0.0% Azul: 0.0%

Utilice los ajustes cromáticos para lograr una combinación adecuada de la imagen en primer plano con el fondo.

Composiciones con figuras geométricas

Este tipo de composición permite superponer sobre el fondo una imagen recortada según una cierta figura geométrica. En este caso, el canal alfa es generado por el mezclador. Este brinda la posibilidad de crear 18 formas diferentes que pueden ajustarse y colocarse en distintos lugares para obtener el efecto deseado.

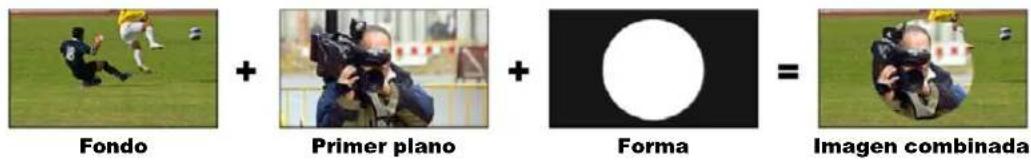

Fondo + Primer plano + Forma = Imagen combinada

Combinación del fondo con la imagen en primer plano y el canal alfa

Fondo

Imagen en pantalla completa.

Primer plano

Imagen en pantalla completa que se superpone al fondo.

Canal alfa

En este caso, el canal alfa es generado por el mezclador.

Cómo realizar una composición previa geométrica

Para realizar una composición previa geométrica mediante el compositor 1 en los modelos ATEM Television Studio:

1 Presione el botón KEY 1 a fin de poder ver la composición en el monitor de anticipos. La pantalla del dispositivo mostrará el menú de ajustes correspondiente. Al oprimir este botón, la composición se emitirá al aire al llevar a cabo la siguiente transición.
2 Seleccione el tipo de composición geométrica girando el mando correspondiente.
3 Seleccione la fuente para la imagen en primer plano girando el mando respectivo o presionando el botón correspondiente.
4 Seleccione la forma de la composición girando el mando correspondiente y ajuste su tamaño.
5 Presione la flecha izquierda o derecha para acceder a otros parámetros y realice los ajustes que sean necesarios. Observe la imagen en el monitor al efectuar los cambios.

SUGERENCIA: Es posible cambiar la posición de algunas formas mediante los mandos giratorios correspondientes. Para restablecer la posición original, cambie el tipo de forma y luego vuelva a seleccionar la forma deseada.

Composición previa 1 Lume Crome Formes Efectos Ajustes Primer plano: Camera 1 Invertir patrón Tamaño: 50.0 % Símería: 50.0 % Suavicad: 83.0 % Posidior: X: 0.5000 Y: 0.5000 Máscara Superior: 9.00 Inferior: -9.00 ¿quierda: -16.00 Derecha: 16.00 Composición animada Posidior: X: 12.50 Y: 7.00 Tamaño: X: 0.20 D Y: 0.20 Fotograma clave: Marcar A Mercar B Tiempo: 1:00

Opciones para composiciones geométricas

Para realizar una composición geométrica desde el programa informático:

1 Abra el panel Composición previa 1 y haga clic en la pestaña Formas.
2 Seleccione la fuente para la imagen en primer plano.
3 Seleccione la figura deseada.
4 Ajuste los demás parámetros de la composición, según sea necesario. Consulte la tabla que figura a continuación para ver una descripción detallada de los mismos.

Tamaño Permite ajustar el tamaño de la figura seleccionada.
Simetría Permite ajustar la simetría o relación de aspecto de algunas formas. Por ejemplo, los círculos pueden convertirse en elipses horizontales o verticales.
Atenuación Permite ajustar la atenuación de los bordes en la figura geométrica.
Invertir patrón Se utiliza para invertir la parte de la composición que ocupará el primer plano. Por ejemplo, la señal principal se verá en el área fuera del círculo y el fondo, en el interior. Seleccione la posición del círculo y luego active esta opción.
Composición animada	Permite activar o desactivar los efectos visuales digitales

Posición de la figura geométrica

Es posible reubicar el centro de algunas figuras. Para cambiar la posición de la figura geométrica, acceda al menú de selección que contiene los diferentes patrones. Utilice los mandos giratorios para moverla en sentido vertical y horizontal. Para centrarla nuevamente, seleccione dicha forma en el menú. La posición y la simetría de la figura geométrica se restablecerán.

Composiciones con efectos visuales

Los efectos visuales digitales (DVE) se usan para mostrar una imagen más pequeña en un recuadro con bordes sobre la imagen de fondo. La mayoría de los modelos cuentan con un canal para efectos visuales 2D que brinda la posibilidad de ajustar el tamaño de las ventanas, así como utilizar bordes o sombras paralelas.

Fondo + Imagen superpuesta + Canal alfa = Imagen combinada

Combinación del fondo con la imagen en primer plano y el canal alfa

Fondo

Imagen en pantalla completa.

Primer plano

Otra imagen en pantalla completa que se ha ajustado o a la que se han añadido bordes y que se superpondrá al fondo. Puede incluir bordes.

Canal alfa

En este caso, el canal alfa es generado por el mezclador.

Cómo realizar una composición previa con efectos

Para realizar una composición previa con efectos mediante el compositor 1 en los modelos ATEM Television Studio:

1 Presione el botón KEY 1 a fin de poder ver la composición en el monitor de anticipos.
2 Seleccione el tipo de composición con efectos en el menú que aparece en la pantalla del dispositivo girando el mando correspondiente.
3 Seleccione la fuente para la imagen en primer plano girando el mando respectivo o presionando el botón correspondiente.
4 Presione las flechas para acceder a los distintos parámetros y utilice los mandos giratorios para ajustar los valores.

SUGERENCIA: Al utilizar el teclado numérico, mantenga presionado el botón RESET durante varios segundos para ingresar valores negativos. Repita el mismo procedimiento para regresar a la opción original.

Para realizar una composición con efectos visuales digitales desde el programa informático:

1 Abra el panel Composición previa 1 y seleccione la pestaña DVE en la barra superior.
2 Seleccione la fuente para la imagen en primer plano.
3 Ajuste los demás parámetros de la composición, según sea necesario. Consulte la tabla más adelante para ver una descripción detallada.

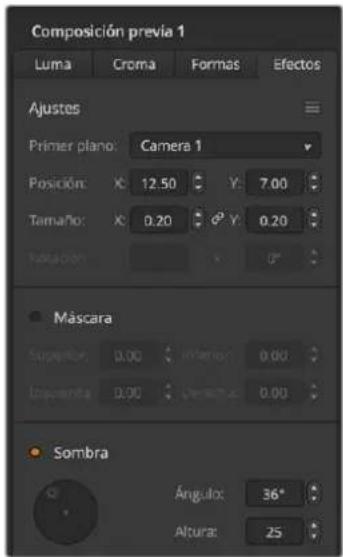

Composición previa 1 Luma Croma Formas Efectos Ajustes Primer plano: Camera 1 Posición: X: 12.50 Y: 7.00 Tamaño: X: 0.20 Y: 0.20 Tobacco: Máscara Suspension: 0.00 Inferior: 0.00 Impervento: 0.00 Unfavorable: 0.00 Sombra Ángulo: 36° Altura: 25°

Opciones para composiciones con efectos

Opciones para composiciones con efectos

Primer plano Fuente para el efecto visual digital.

Tamaño Valores X e Y para ajustar las dimensiones de la ventana.

Máscara Permite crear una máscara rectangular que puede ajustarse modificando los campos Superior, Inferior, Izquierda y Derecha.

Sombras Permite ajustar la dirección de la fuente de luz sobre el efecto visual o la imagen superpuesta. Al modificar este valor, se verán afectados los parámetros del borde y la sombra paralela.

Añadir bordes con efectos

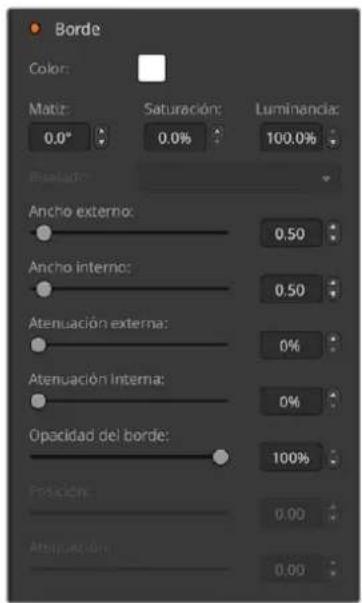

Borde Color: Matriz: 0.0° Saturación: 0.0% Luminancia: 100.0% Ancho externo: 0.50 Ancho interno: 0.50 Atenuación externa: 0% Atenuación interna: 0% Opaçidad del borde: 100% Posición: 0.00 Atenuación: 0.00

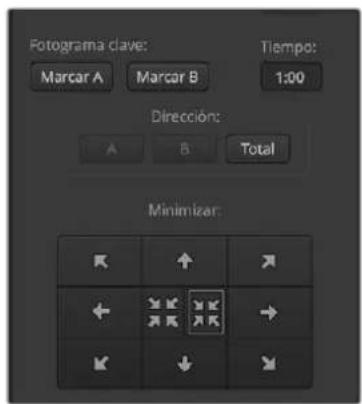

Fotograma clave: Marcar A Marcar B Tiempo: 1:00 Dirección: A B Total Minimizer:

Opciones para bordes en efectos

Los mandos giratorios y botones de función variable en el módulo de control del sistema se usan para modificar los parámetros de los bordes. Los botones Soft/Color y SHIFT permiten conmutar los parámetros que se ajustan mediante dichos controles.

Borde Permite activar o desactivar el borde.
Color Permite ajustar el color del borde.
Matiz Permite cambiar el color del borde. Es un valor del círculo cromático.
Saturación Permite cambiar la intensidad del color del borde.
Luminancia Permite cambiar el brillo del color del borde.
Ancho externo Permite ajustar el ancho exterior del borde.
Ancho interno Permite ajustar el ancho exterior del borde.
Atenuación externa Permite ajustar el contorno exterior del borde, que lo separa de la imagen de fondo.
Atenuación interna	Este parámetro permite ajustar el contorno interior del borde, que lo separa de la imagen superpuesta.
Opacidad del borde	Permite ajustar la transparencia del borde. Es posible utilizarlo para crear bordes vítreos de color.

Máscaras

Las diferentes funciones para combinar imágenes cuentan con una máscara rectangular ajustable que puede utilizarse para eliminar bordes ásperos y otros artefactos de la señal. Al modificar el largo o el ancho de dicho rectángulo, es posible cubrir diversas partes de la imagen. Asimismo, es posible emplearla como una herramienta creativa para ocultar diversos elementos.

En el panel de control, las máscaras se ajustan desde el menú correspondiente en el módulo de control del sistema, al cual se accede desde los menús EFFECTS KEYS o DSK KEYS.

En el programa informático, se ajustan desde los paneles correspondientes a las composiciones.

Composición animada

Las composiciones por luminancia, crominancia y formas geométricas incluyen ajustes para realizar composiciones animadas. Dichos parámetros permiten aplicar efectos visuales a la imagen si existe un canal para este tipo de efectos.

Cómo realizar transiciones con composiciones previas

Las composiciones previas se pueden realizar desde el módulo de control de transiciones o del sistema. Los elementos superpuestos se pueden ver u ocultar en la señal mediante los botones ON o KEY en el módulo Próxima transición.

Botones ON

Siga los pasos descritos a continuación para ver u ocultar los distintos elementos superpuestos en la señal mediante los botones ON:

1 Presione el botón ON situado sobre el botón KEY correspondiente para ver u ocultar la composición previa en las imágenes emitidas.
2 El botón ON también indica si la capa es visible en la señal.

Botones del módulo «Next Transition»

Siga los pasos descritos a continuación para mostrar u ocultar los distintos elementos superpuestos en la señal mediante los botones de este módulo:

1 Seleccione los elementos que desea vincular a la transición mediante los botones BKGD, KEY 1, KEY 2, KEY 3 o KEY 4.
2 Compruebe la imagen en el monitor de anticipos para saber exactamente cómo se verá una vez realizada la transición.
3 Oprima los botones CUT o AUTO, o utilice la palanca manual para realizar la transición.

A continuación, proporcionamos algunos ejemplos para ilustrar las diferentes formas de mostrar u ocultar varios elementos superpuestos en la señal principal. En estos ejemplos, el botón KEY 1 está asociado al logotipo LIVE, situado en la parte superior izquierda de la pantalla, y el botón KEY 2 a otro logotipo en la parte inferior derecha.

Ejemplo 1:

En este ejemplo, ninguno de los logotipos superpuestos se encuentra al aire. En el módulo Next Transition se ha oprimido el botón KEY 1, por lo cual el logotipo asociado a este será visible (ON) en la señal principal al realizar la siguiente transición.

transición
Imagen después de la transiciónImagen antes de la transición Bolones del panel antes de

Ejemplo 2:

En este ejemplo, el elemento superpuesto asociado al botón KEY 1 está al aire. En el módulo Next Transition, se ha oprimido el botón KEY 1, por lo cual el logotipo asociado a este desaparecerá (OFF) en la señal principal al realizar la siguiente transición.

transición

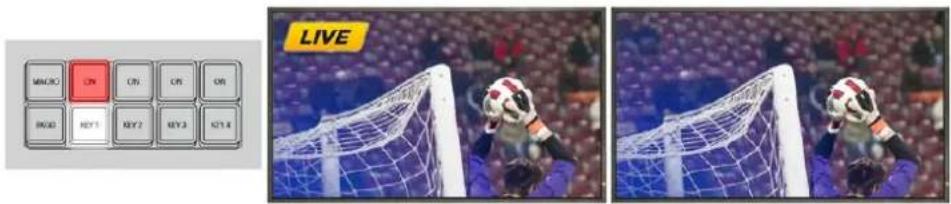

Imagen después de la transiciónImagen antes de la transición Botones del panel antes de

Ejemplo 3:

En este ejemplo, los elementos asociados a los botones KEY 1 y KEY 2 están al aire. El botón BKGD está encendido, lo cual indica que se ha seleccionado la imagen de fondo para la transición siguiente. Al realizarla, dicha imagen cambiará, mientras que los elementos permanecerán en pantalla.

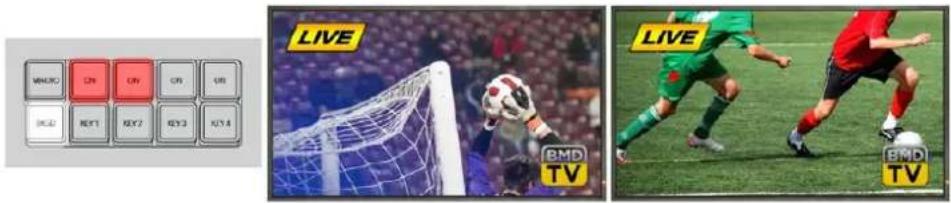

Bolones del panel antes de la transición
Imagen antes de la transición. Imagen después de la transición

Ejemplo 4:

En este ejemplo, ambos elementos asociados a los botones KEY 1 y KEY 2 están al aire. Los botones BKGD y KEY 2 están encendidos, lo cual indica que al realizar la próxima transición la imagen de fondo cambiará y el elemento superpuesto vinculado al botón KEY 2 desaparecerá (OFF) en la señal principal.

Botones del panel antes de la transición
Imagen antes de la transición. Imagen después de la transición

Existen varias maneras de realizar transiciones con imágenes superpuestas. Al realizar la transición de fondo, la imagen superpuesta se puede mostrar, ocultar o mezclar gradualmente. Las composiciones previas pueden emitirse al aire mediante los botones del módulo Next Transition. Las composiciones posteriores pueden realizarse mediante botones independientes, o vincularse a la transición de la imagen de fondo mediante los botones DSK TIE.

Cómo realizar transiciones con composiciones posteriores

La transición de los elementos superpuestos a las imágenes emitidas puede realizarse mediante botones independientes, y el panel cuenta con una pantalla separada para indicar su duración. Una vez que los parámetros de la composición se han configurado, es posible mostrar u ocultar el elemento superpuesto en la señal mediante cualquiera de los siguientes métodos:

1 Oprima el botón DSK CUT para mostrar u ocultar inmediatamente el elemento superpuesto en la señal.
2 Oprima el botón DSK AUTO para mostrar u ocultar gradualmente el elemento superpuesto en la imagen emitida, según la duración indicada en la pantalla DSK rate.
3 Utilice el botón DSK TIE para asociar la composición posterior al módulo de control de transiciones. Una vez vinculado, el elemento estará asociado al tipo de transición seleccionado en dicho módulo y se mostrará u ocultará según la duración indicada en el módulo. Al presionar el botón DSK TIE, es posible ver la composición en el monitor para anticipos.

No es posible ver en forma anticipada una transición que incluye un elemento de una superposición posterior cuando esta se vincula al módulo de control de transiciones. Si el botón DSK TIE está encendido al seleccionar el modo de previsualización de transiciones, la función para vincular el elemento superpuesto al módulo de control de transiciones no estará disponible hasta que dicho modo sea desactivado.

Opciones para composiciones posteriores

Nivel	Permite ajustar el valor a partir del cual la imagen de fondo es visible a través de la máscara. Al disminuir este valor, la imagen de fondo se verá con mayor nitidez. Si la imagen se ve completamente negra, dicho valor es demasiado alto.
Ganancia Permite	modificar electrónicamente el valor de visibilidad de la imagen superpuesta atenuando su borde. Ajuste este parámetro hasta obtener el efecto deseado sin afectar la luminancia del fondo.
Tiempo	Duración de la transición de la composición al tornarse visible o invisible en la imagen transmitida al aire.
Invertir composición	Permite invertir el canal alfa.
Composición precompuesta	Indica que el canal alfa está premultiplicado.

Transmisiones por Internet

Los mezcladores ATEM permiten transmitir directamente a través de plataformas como YouTube y Twitch mediante botones especiales en el panel de control. Para comenzar la transmisión, primero es necesario configurar la clave correspondiente en el programa ATEM Software Control.

Obtención de la clave de transmisión

Esto permite seleccionar la plataforma que se desea emplear y modificar todos los ajustes relevantes. Por ejemplo, al configurar una transmisión en un canal que usará con regularidad, estos parámetros se guardarán en la memoria del mezclador, lo que brinda la oportunidad de conectarlo a Internet en cualquier momento y comenzar a transmitir directamente desde el dispositivo.

Este apartado brinda información acerca de cómo configurar los ajustes para las plataformas YouTube Studio y Twitch.

SUGERENCIA: Al configurar los ajustes de la transmisión, se recomienda cargar un gráfico al reproductor multimedia del programa ATEM Software Control y asignarlo a la salida principal, a fin de comprobar cómo se verá en la emisión en directo.

Configuración de ajustes para YouTube Studio

1 Inicie sesión en su cuenta de YouTube. En el menú Crear, elija la opción para transmitir en directo.
2 Elija la opción deseada para comenzar la transmisión de inmediato o posteriormente y seleccione el programa que utilizará en el menú de opciones.
3 Configure de manera apropiada la protección para menores y guarde los ajustes.
4 Ingrese el nombre y los detalles del programa. Configure su cuenta de manera que sea pública y otros usuarios puedan ver su programa.
5 Se generará una clave de manera automática en los ajustes de transmisión. Haga clic en la opción para copiarla.

A continuación, deberá pegarla en el campo correspondiente en el programa ATEM Software Control.

Transmisión en directo OFF 00:00:00 Plataforma: YouTube RTMP Servidor: Primary Clave: 2rse-6336-cdyr- h348-f515 Route de transmisión: Resolución: Resolución red... Calidad: Streaming High ✓ Mostrar estado OFF ON AIR

1 En el programa ATEM Software Control, haga clic en la pestaña Salida. A continuación, acceda a la opción Transmisión en directo.
2 En el menú desplegable, seleccione YouTube. Seleccione Primario en las opciones para el servidor.
3 En el campo Clave, pegue la clave generada por YouTube.
4 Seleccione la calidad de la transmisión (Alta, Media o Baja). La opción escogida también aplicará a la señal grabada mediante el puerto USB-C.
5 Una vez configurados todos los ajustes, recomendamos realizar una transmisión de prueba a fin de comprobar que todo funcione correctamente. Presione el botón ON AIR en el mezclador o haga clic en el botón AL AIRE en el panel de opciones para transmisiones en directo.

Está todo listo para comenzar la transmisión por YouTube Studio. Es posible que la memoria intermedia demore un tanto en iniciarse. Una vez que el proceso ha finalizado, bastará con hacer clic en el botón Emitir en directo en YouTube Studio para comenzar la transmisión del programa.

Con el propósito de asegurarse de que todo esté funcionando correctamente, haga clic en el ícono Compartir, copie el vínculo y péguelo en una pestaña o ventana nueva en su buscador. A continuación, podrá ver su transmisión como si fuera un espectador.

Al finalizar el programa, presione el botón OFF en el mezclador para detener la transmisión.

Configuración de ajustes para Twitch

1 Inicie sesión en su cuenta de Twitch. Haga clic en el ícono correspondiente a su usuario, en la esquina superior derecha.
2 Haga clic en la opción Creator Dashboard.
3 Seleccione Stream en las opciones de ajustes.
4 Se generará una clave primaria de manera automática. Haga clic en Copy.

A continuación, deberá pegarla en el campo correspondiente en el programa ATEM Software Control.

En el programa ATEM Software Control, haga clic en la pestaña Salida. A continuación, acceda a la opción Transmisión en directo.
2 En el menú desplegable, seleccione Twitch.
3 En el menú desplegable del campo Servidor, seleccione el más cercano.
4 En el campo Clave, pegue la clave generada por YouTube.
5 Seleccione la calidad de la transmisión (Alta, Media o Baja). La opción escogida también aplicará a la señal grabada mediante el puerto USB-C.
6 Una vez configurados todos los ajustes, recomendamos realizar una transmisión de prueba a fin de comprobar que todo funcione correctamente. Presione el botón ON AIR en el mezclador o haga clic en el botón AL AIRE en el panel de opciones para transmisiones en directo.

Ya está transmitiendo en directo. Si quiere comprobar el estado de la emisión, haga clic en el ícono de su cuenta y seleccione Back to Twitch. En la página principal de la plataforma, haga clic sobre su perfil y seleccione Channel. A continuación, podrá ver el programa en directo, y el indicador correspondiente aparecerá en la parte superior de la ventana.

Transmisión por Internet compartiendo la red del equipo informático

Una vez vinculado el programa ATEM Software Control al mezclador, es posible configurar la transmisión mediante la conexión a Internet del equipo informático. Esto permite utilizar la conexión inalámbrica del equipo informático si no se dispone de una conexión convencional.

Para configurar el mezclador a fin de controlarlo mediante el programa y transmitir directamente:

1 Conecte el mezclador al puerto Ethernet del equipo informático. Es posible que el protocolo DHCP demore un momento en detectar el dispositivo y asignarle una dirección IP.
2 Ejecute el programa ATEM Software Control.
3 A continuación, el mezclador aparecerá en la lista de equipos conectados a la red. Bastará con seleccionarlo.
4 Haga clic en Conectar.
5 Configure el equipo informático para compartir la conexión a Internet mediante el puerto Ethernet.

Para compartir la conexión a Internet en equipos Mac: Haga clic en Compartir en las Preferencias del Sistema y seleccione Compartir Internet en la lista de servicios. En el menú Compartir conexión desde, seleccione WiFi si el equipo informático se encuentra conectado a la red de manera inalámbrica. En la lista disponible, seleccione la opción Ethernet. En la lista Servicio, marque la casilla Compartir Internet. Haga clic en Comenzar cuando el sistema le pregunte si desea activar esta opción.

Para compartir la conexión a Internet en equipos Windows: Escriba «ver conexiones de red» en la barra de búsqueda y presione la tecla Enter. Haga clic con el botón derecho en la conexión de Internet y seleccione Propiedades. En la pestaña Compartir, seleccione la opción Permitir a otros usuarios de red conectarse a Internet a través de este equipo. Seleccione una conexión de red en el menú y haga clic en OK.

Los botones e indicadores del programa ATEM Software Control se encenderán. A continuación, podrá controlar el mezclador de la misma manera que a través de una conexión USB-C. La unidad está lista para transmitir directamente mediante el equipo informático.

Conexión mediante teléfonos móviles

Una vez que el mezclador está configurado para transmitir por Internet a través de plataformas como YouTube o Twitch, es posible realizar la emisión directamente usando un teléfono móvil. Esta opción brinda la oportunidad de preparar el dispositivo rápidamente y comenzar a transmitir desde cualquier lugar con cobertura 4G o 5G, mediante un teléfono que permita compartir la red.

1 Simplemente conecte el teléfono a uno de los puertos USB-C del mezclador.
2 A continuación, asegúrese de que el teléfono tenga activada la opción para compartir la conexión.

En dispositivos con sistema iOS, asegúrese de que la opción Permitir que otros se conecten esté activada en el menú correspondiente de los ajustes para el punto de acceso personal.

En dispositivos con sistema Android, deslice el dedo hacia abajo sobre la pantalla a fin de acceder al menú rápido. Mantenga pulsado el ícono Compartir conexión y active el anclaje mediante la conexión USB.

A continuación, presione el botón ON AIR en el mezclador para comenzar a emitir al aire.

ATEM Television Studio USB-C

Si se ha conectado un teléfono inteligente al mezclador y a su vez este se encuentra conectado a una red Ethernet, es posible establecer la conexión prioritaria para la transmisión en el programa utilitario ATEM Setup.

Funciones adicionales en los modelos ISO

El modelo ATEM Television Studio HD8 ISO incluye prestaciones adicionales que brindan más opciones al transmitir. Por ejemplo, es posible grabar cada señal entrante de manera aislada o conectarse a fuentes remotas durante transmisiones a través de redes Ethernet. Esto facilita el uso de cámaras locales o situadas en cualquier lugar del mundo.

Algunas cámaras de Blackmagic Design, tales como los modelos Blackmagic Studio Camera 6K Pro y URSA Broadcast G2, incluyen un motor de transmisión integrado que permite enviar la señal directamente a un mezclador ATEM Television Studio HD8 ISO.

Conexión de fuentes remotas mediante una red local

Por defecto, los mezcladores ATEM Television Studio HD8 ISO y las unidades Blackmagic Studio Camera 6K Pro utilizan el protocolo DHCP. En consecuencia, después de conectar los dispositivos entre sí mediante una red Ethernet, basta con seguir unos pocos pasos para comenzar a transmitir.

Conexión directa

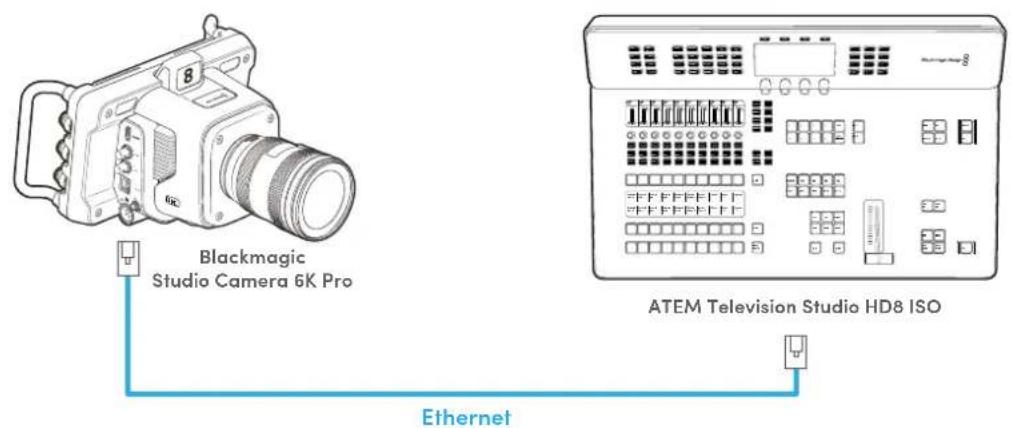

Blackmagic Studio Camera 6K Pro ATEM Television Studio HD8 ISO Ethernet

Conexión mediante conmutadores de red

Blackmagic Studio Camera 6K Pro Red ATEM Television Studio HD8 ISO Ethernet

En primer lugar, es preciso verificar que el mezclador pueda ser detectado en la red. Para ello, compruebe los ajustes generales en el programa ATEM Software Control.

1 Ejecute el programa ATEM Software Control.
2 Haga clic en el ícono del engranaje situado en la esquina inferior izquierda para acceder al menú de opciones.
3 En el último ajuste de la pestaña General, compruebe que la opción para detectar el mezclador en la red esté marcada.

Fundido a negro Detectador: fundido a negro Detección de redes ✓ Permitir que el mezclador sea detectada en lo red Aceptar

Ajustes de red para fuentes remotas en el programa ATEM Software Control

Luego de comprobar que el mezclador se vea en la red, se pueden configurar las cámaras.

Al usar una red local, el mezclador identificará cada unidad mediante el nombre asignado en la claqueta virtual. Por consiguiente, al conectar diversas fuentes, es recomendable asignar un nombre distinto a cada cámara (por ejemplo, A, B y C, o Cam 1, Cam 2, etc.) con el propósito de facilitar su identificación. Consulte el apartado Ingreso de metadatos para obtener más información al respecto.

Para comenzar a transmitir desde la cámara:

1 Presione el botón MENU de la cámara y pulse la pestaña PREFERENCIAS.
2 Acceda a los ajustes de transmisión y seleccione el modelo ATEM Television Studio HD8 ISO en la opción Plataforma.

GRABACIÓN MONITOR AUDIO PREFERENCIAS AJUSTES LUT TRANSMIDIÓN VEUDOBAD 0.0 Mb/s PLATAFORMA SEV1004 < ATEM Television Studio HD8 ISO > Default > CLAVE CALIDAD 01xg-oybn-7jx-cefm HyperDeck High >

3 Pulse el botón Transmitir para comenzar la transmisión. El indicador de señal al aire se encenderá de color azul. Si se ha activado la opción para ver los datos de la transmisión en la cámara, la velocidad de transferencia se mostrará en la pantalla de la unidad.

Selección de fuentes

Una vez comenzada la transmisión desde la cámara, es posible seleccionarla desde la pestaña de fuentes en el programa ATEM Software Control.

Para seleccionar una fuente remota:

1 En el menú de ajustes del programa ATEM Software Control, seleccione la pestaña Fuentes.
2 Haga clic en el menú junto a la entrada 1. La cámara aparecerá en la lista con el nombre asignado en la claqueta virtual.

Ajunes General Multimedia Audio Visualizacion Fuentes HyperCheck Control Entrada Salida Multitracka SOL 1 ✓ A 2 8 3 SOL 4 SOL Name Name Camera 1 CAM1 5 SOL Camera 2 CAM2 4 SOL Camera 3 CAM3 7 SOL Camera 4 CAM4 8 SOL Camera 5 CAM5 Camera 6 CAM6 Camera 7 CAM7 Camera 8 CAM8

3 Seleccione la fuente. Una vez elegida la entrada, será posible ver la señal proveniente de la cámara, al igual que cualquier otra señal SDI.

Para activar el control de cámaras y activar la luz piloto, el número identificatorio de la unidad debe configurarse de forma que coincida con el de la entrada asignada en el mezclador. De esta forma, la cámara detectará la señal que permite encender la luz piloto cuando se encuentra al aire. Asimismo, será posible controlar la unidad desde el mezclador y realizar diversos ajustes mediante el programa ATEM Software Control. Los modelos Blackmagic Studio Camera configuran la identificación de la unidad de manera que coincida con el número de la entrada una vez que esta se asigna y la cámara comienza a transmitir. En el caso de las demás cámaras, el número identificatorio solo puede cambiarse cuando la cámara no está transmitiendo. Por consiguiente, quizás sea preciso detener la transmisión y reiniciar la unidad luego de efectuar tal cambio. Consulte el manual de la cámara a fin de obtener más información al respecto.

Conexión de fuentes remotas mediante Internet

El modelo ATEM Television Studio HD8 ISO permite utilizar fuentes remotas ubicadas en cualquier lugar del mundo. De este modo, un usuario puede transmitir la señal de la cámara a través de Internet, empleando una conexión Ethernet fija o el anclaje a red de un teléfono inteligente. A su vez, el programa ATEM Software Control brinda la oportunidad de generar una clave con el propósito de exportar un archivo XML que contiene toda la información relativa a la conexión. Al enviar dicho archivo por correo electrónico al camarógrafo, este puede importarlo desde la cámara y comenzar la transmisión de inmediato.

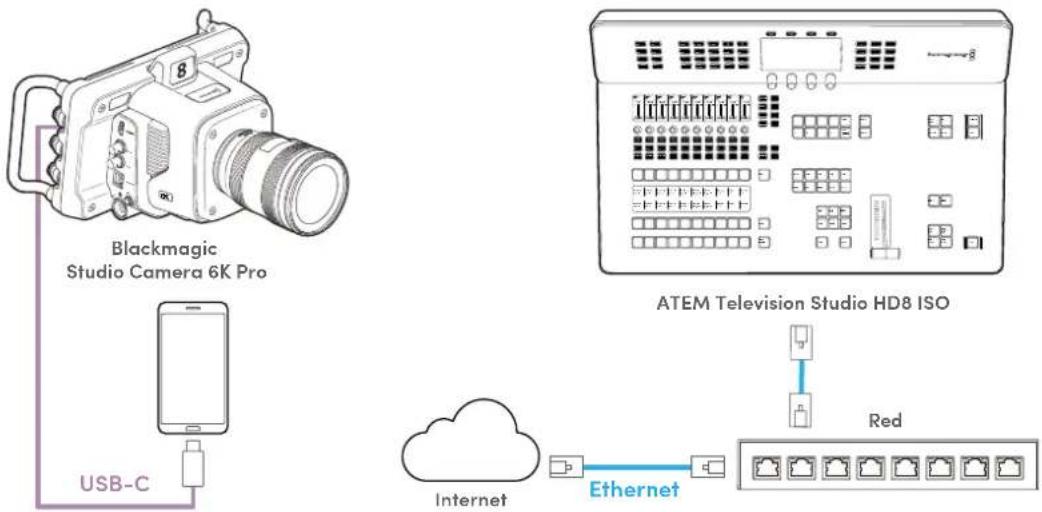

Blackmagic Studio Camera 6K Pro USB-C ATEM Television Studio HD8 ISO Internet Ethernet Red

Para generar una clave de transmisión:

1 Ejecute el programa ATEM Software Control y acceda a las opciones de configuración mediante el ícono del engranaje en la esquina inferior izquierda,
2 Seleccione la pestaña Fuentes y haga clic en la opción Configuración de fuentes remotas en la esquina inferior izquierda.

Ajustes General Multimedia Audio Visualización Fuentes HyperCheck Colors Entrada Sólida Multimédia Entrada Nombre Retrol Enrola Nombre Retrol 1 SDI Camera 1 CAM1 5 SDI Camera 6 CAM5 2 SDI Camera 2 CAM2 4 SDI Camera 6 CAM6 3 SDI Camera 3 CAM8 7 SDI Camera 7 CAM7 4 SDI Camera 4 CAM9 8 SDI Camera 8 CAM8 Ajustes de fuentes remotas No Subtotal Cancel Quarter

3 Haga clic en el botón Detectar. El mezclador analizará la conexión a Internet y mostrará la dirección IP pública del equipo, el puerto seleccionado y el estado de la conexión. Si el indicador dice visible globalmente, podrá proceder. Si aparece un mensaje relativo a un error en el redireccionamiento del puerto, es posible que sea preciso modificar la configuración de la red o solicitarle al proveedor de Internet o al administrador de red que establezca el redireccionamiento de puertos de la conexión como TCP Port 1935. Esto es muy sencillo.

Ajustes de fuentes remotas Configuración remota de Internas IP global: 110.145.144.197 Puerto: 1935 Estadio: Visible globalmente Detector Ayuda Agragar cámara remota Aoptar

4 Una vez que el mezclador pueda ser detectado en la red, haga clic en Agregar cámara remota. Aparecerá una llave debajo de la opción Cámaras agregadas manualmente. Es posible cambiar el nombre de la fuente haciendo clic en el campo de texto. Esto puede facilitar la identificación de la fuente remota al seleccionarla en la pestaña Fuentes. Al hacer clic en el ícono de la llave, se genera una nueva clave.

Cámaras remotas agregadas manualmente Nombre fuente 1 yln3-cvyb-c3ea-w8qx

5 Haga clic en el botón Compartir y siga las instrucciones para guardar la configuración en un archivo XML. A continuación, envíe dicho archivo al camarógrafo mediante un correo electrónico, a fin de que pueda copiarlo a una unidad USB o una tarjeta SD para importarlo desde la cámara.
6 Después de generar la clave de transmisión, la fuente puede seleccionarse en el menú de entradas. Esto permite asignar la entrada antes de que la cámara remota comience la transmisión. Una vez que esta se inicie, la señal podrá verse en la pantalla. En la pestaña Entrada de la ventana Fuentes, elija una entrada y, en el menú emergente, haga clic en el nombre de la fuente correspondiente a la clave de transmisión exportada.

Ajustes General Multimedia Audio Visualización Fuentes HyperDeck Control Entrada Selida Multimedia Entrada Nombre Róluo Entrada Nombre Rotulo 1 SDI Camera 1 CAM1 3 SDI Camera 3 CAM5 2 Source Name 1 Camera 2 CAM2 6 SDI Camera 6 CAM5 3 SDI Camera 3 CAM3 7 SDI Camera 7 CAM7 4 SDI Camera 4 CAM4 8 SDI Camera 8 CAM3

7 Además de enviarle al camarógrafo un correo electrónico con la clave de transmisión, puede indicarle la entrada asignada para que el número identificatorio de la cámara coincida con esta. Si dicho número coincide con el número de la entrada, la luz piloto se activará cada vez que esta se encuentre al aire. Asimismo, será posible controlar la unidad desde el mezclador o el programa ATEM Software Control y realizar diversos ajustes. El número identificatorio de la unidad en los modelos Blackmagic Studio Camera se actualiza automáticamente una vez que la cámara se asigna a una entrada y comienza a transmitir.

Consulte el manual del modelo de cámara correspondiente a fin de obtener más información al respecto.

Grabación de archivos ISO

El modelo ATEM Television Studio HD8 ISO permite grabar en archivos individuales cada una de las señales recibidas a través de las distintas entradas.

De manera predeterminada, este modelo graba un archivo de la señal transmitida mediante la salida principal. No obstante, al grabar cada señal por separado, se crea una carpeta que contiene las imágenes correspondientes a cada una de las fuentes, los archivos de audio y un proyecto de DaVinci Resolve.

Cómo grabar señales aisladas

Para crear una carpeta con archivos correspondientes a cada señal, basta con acceder a la pestaña Grabación del programa ATEM Software Control y seleccionar la opción Grabar fuentes aisladas. Al hacer clic en el botón Grabar o presionar el botón respectivo en el panel frontal del mezclador, se creará una carpeta con el contenido.

Grabar ISO STOP 00:00:00 Nombre: Conference Stream Unidad 1: Internal 09:59 Unidad 2: Drive01 01:21 ✓ Mostrar estado ✓ Grabar en todas las cámaras ✓ Grabar fuentes alsledas CAMBIAR CUSTAVEN REC

Para grabar cada señal independientemente, marque la casilla Grabar fuentes aisladas en la pestaña Grabación del programa ATEM Software Control.

Es importante usar un soporte de almacenamiento que sea lo suficientemente rápido. En tal sentido, se aconseja emplear memorias flash, ya que a menudo los discos mecánicos no brindan la velocidad necesaria para grabar las nueve señales de alta definición en archivos H.264. Visite nuestra página de soporte técnico para consultar una lista actualizada de modelos recomendados.

Nota Si el formato de funcionamiento del mezclador es entrelazado –por ejemplo, 1080i60–, la función de grabación aislada no estará disponible.

¿Qué contiene la carpeta ISO?

La carpeta adopta el nombre ingresado en el panel Grabación del programa ATEM Software Control. A pesar de que incluye los archivos correspondientes a cada fuente, también contiene una grabación del programa. Al grabar señales aisladas, estos se guardarán en dicha carpeta junto con los demás.

Los archivos correspondientes a las señales aisladas se guardan en una carpeta denominada Video ISO Files. Cada uno de ellos contiene las imágenes de la fuente conectada a una entrada SDI específica. Además, incluyen el código de tiempo sincronizado y los metadatos con el número de cámara, lo cual facilita la posterior edición del material. El audio también se encuentra registrado en estos archivos.

Dado que los archivos incluyen información sobre el número de cámara y el código de tiempo, es posible emplear la bandeja de sincronización de DaVinci Resolve para seleccionar un plano rápidamente y realizar el montaje.

Asimismo, cabe destacar que los gráficos que contiene el panel multimedia se guardan automáticamente en una subcarpeta denominada Media Files, dentro de la carpeta Video ISO Files. Esto permite modificar los títulos utilizados durante el programa en directo.

Por otra parte, también se graba el audio de cada fuente y del micrófono conectado en archivos WAV. Estos se guardan en una subcarpeta denominada Audio Source Files e incluyen el audio en formato estéreo, sin ningún tipo de procesamiento o ecualización.

De esta forma, es posible crear una mezcla de audio profesional con programas informáticos especializados. Los archivos también incluyen el código de tiempo, de manera que están sincronizados con las imágenes.

Uno de los archivos más importantes que contiene la carpeta es el que corresponde al proyecto de DaVinci Resolve. Este se crea a partir de las acciones realizadas con el mezclador desde el comienzo de la grabación. Al abrirlo en DaVinci Resolve, se muestra una línea de tiempo que incluye todos los cambios de plano.

Actualmente, es posible grabar cortes y transiciones entre distintas fuentes, así como composiciones posteriores con títulos, y el contenido reproducido desde el reproductor multimedia. Estas son las funciones empleadas con mayor frecuencia y podrán editarse en DaVinci Resolve. En el futuro, añadiremos nuevas prestaciones.

Grabación en un mismo archivo

Si el nombre del proyecto no se modifica, al grabar, el material se agregará al contenido del archivo previamente guardado en el disco. Esto resulta de gran utilidad, ya que permite hacer una pausa y continuar el rodaje más adelante. Ambas grabaciones aparecerán en la misma línea de tiempo, y es posible juntarlas para que el espectador no note la interrupción. Si no desea emplear esta función, cambie el nombre del proyecto o utilice otra unidad de almacenamiento.

Ventajas de editar material transmitido

Existen varias ventajas al editar material que ha sido transmitido. Algunas de las modificaciones necesarias pueden realizarse con gran rapidez para renderizar un nuevo archivo final antes de subirlo a Internet, es decir, permite efectuar cambios adicionales a los de la emisión en vivo.

Por otra parte, la función para grabar señales aisladas brinda la oportunidad de crear programas más rápido, ya que es posible transmitir imágenes con distintos ángulos de cámara a los puestos de edición.

Al abrir el proyecto en DaVinci Resolve, se recrea toda la producción en la línea de tiempo, lo cual permite editarla al instante y realizar cambios creativos de manera rápida antes de subir el programa a Internet.

¿Qué hay en las capas?

El procesamiento en un mezclador normalmente comienza en las entradas, en la izquierda del panel de control, y finaliza en la derecha, donde están las salidas y otras funciones. Esto se debe a que la dinámica de trabajo para producciones en directo con los mezcladores empieza en las entradas. Luego se utilizan las funciones del dispositivo para, finalmente, transmitir la señal del programa.

Los procesos de edición son un tanto diferentes, ya que se obtiene una pila de capas provenientes del programa de edición. La capa de más abajo está cubierta por otras. Esto significa que cualquier clip en la capa 2 cubrirá a otro en la capa 1. En general, los profesionales al editar colocan los cortes y disolvencias en la capa 1, a pesar de que otros ajustes estarán en las capas superiores. Cualquier clip en la tercera capa cubrirá los de la primera y la segunda. En ediciones complejas, se pueden emplear decenas de capas.

De este modo, para entender lo que DaVinci Resolve realiza con el archivo del proyecto una vez importado, basta con abrirlo a fin de comprobar los distintos tipos de procesamiento que se han llevado a cabo en las diferentes capas de edición.

Capa 1	La capa 1 incluye todos los cambios principales entre las fuentes y todos los clips. A veces, los puntos de edición son cortes y, en otras ocasiones, disolvencias. Esta capa se crea a partir de la señal principal del mezclador. Todas las modificaciones, las fuentes y las capturas estarán en la primera capa.
Capa 2 La	capa 2 está destinada a las composiciones posteriores. En los mezcladores ATEM, las composiciones posteriores están situadas después del bloque de transiciones. En la edición, esto significa que aparecerán en la segunda capa, lo que brinda la posibilidad de anteponerlas a la imagen principal en la capa 1. Por ejemplo, si se emitió al aire un gráfico con el canal alfa en una composición posterior, se agregará dicho título a la señal transmitida. Este se encuentra en la segunda capa y remplaza el mismo gráfico con canal alfa en la capa 1.
Capa 3 La	capa 3 es para los fundidos a negro. Un fundido a negro es la última etapa del procesamiento en el mezclador y atenúa todas las capas hasta mostrar una imagen en negro. Normalmente, esta función se emplea al final del programa o para introducir una pausa publicitaria. La razón por la que se encuentra en la tercera capa es debido a que se antepone a las de más abajo, tal y como sucede en el mezclador. El fundido a negro es un generador de una señal en negro con una disolvencia aplicada al principio y al final.

Mover puntos de edición

Una ventaja de este proceso es que se pueden mover los puntos de edición. Al realizar una producción en directo, todo puede suceder rápidamente, y es complicado seguirel ritmo, por ejemplo, en una entrevista con varios invitados que hablan deprisa y se interrumpen unos a los otros. Durante una transmisión en vivo, esto puede resultar dificultoso.

La posibilidad de mover los puntos de edición permite colocarlos justo antes de que una persona comience a hablar. En una producción en directo, es necesario seguir el ritmo a fin de que los cortes no estén muy retrasados una vez que la persona está hablando. Sin embargo, ahora es posible ajustar el tiempo, por lo que, en la edición, el corte sucederá justo antes de la intervención del invitado. Esto permitirá transformar el estilo del programa.

Para desplazar el punto de edición hacia adelante, basta con seleccionarlo en la línea de tiempo y moverlo a la posición correcta en la línea de tiempo inferior. La barra de herramientas se duplicará. Al hacer clic y arrastrarlo hacia la izquierda, el punto de edición se adelanta. Al hacer clic y arrastrarlo hacia la derecha, se retrasa.

Asegúrese de no hacer clic sobre las flechas en la barra de herramientas, puesto que son opciones de recorte. Conforme se mueve el puntero sobre los puntos de edición, se puede apreciar como las herramientas cambian automáticamente. De este modo, si se emplean dichas herramientas, se aumentará o disminuirá la duración de toda la pista, y el audio en la pista verde de abajo quedará desincronizado.

Remplazar una toma

La bandeja de sincronización brinda la posibilidad de buscar tomas que coincidan con el punto seleccionado en la línea de tiempo. Esto significa que se pueden solucionar situaciones en las que se realizó un corte de cámara incorrecto, o buscar tomas mejores, puesto que se cuenta con más tiempo para ver las alternativas.

Para usar la bandeja de sincronización, basta con seleccionarla en la parte superior izquierda del módulo Montaje. Una vez seleccionada, se abrirá el panel multimedia en dicho lugar, y el visor cambiará. El panel multimedia mostrará una línea de tiempo con los clips disponibles, y en el visor aparecerán las distintas tomas que corresponden al punto donde se encuentra el cursor en la línea de tiempo. Al desplazarse por la línea de tiempo, dichas tomas cambiarán.

La bandeja de sincronización es como un asistente de edición que busca las tomas y las muestra simultáneamente, a fin de que se puedan editar.

El número de la cámara se indica en los metadatos, ya que el modelo ATEM Television Studio HD8 ISO puede determinar a qué entrada corresponde la imagen y además graba dicha fuente en un archivo. Es decir, la cámara 1 en la bandeja de sincronización es la fuente conectada a la entrada 1 del mezclador, la cámara 2 a la entrada 2, y así sucesivamente.

Para seleccionar una imagen alternativa, se deben seguir dos pasos. Primero, es necesario elegir la toma y marcar un punto inicial y otro final. En segundo lugar, se debe editar la línea de tiempo, remplazando la existente.

Desplácese al inicio de la toma que desea remplazar, puesto que editará sobre la misma. Las tomas alternativas se mostrarán en el visor, de manera que se pueden observar las opciones y todos los archivos que se grabaron de las fuentes conectadas a las entradas del mezclador.

A continuación, haga clic en la toma precisa para verla en modo de pantalla completa. Además, habrá un punto inicial ya marcado en la posición del cabezal en la línea de tiempo, y otro de salida situado cuatro segundos después. Es poco probable que quiera este último en ese sitio preciso, por lo que basta con desplazarlo a lo largo de la línea de tiempo hasta dar con el lugar deseado y, a continuación, presionar la tecla O para moverlo hasta dicha posición.

En caso de no haber seleccionado la toma correcta, presione la tecla Esc para volver al modo de visualización simultánea y seguir buscando la adecuada.

Una vez que se selecciona la toma, es necesario agregarla a la línea de tiempo mediante el uso del modo Sobrescribir original. Los distintos modos de edición se encuentran en el centro, debajo del panel multimedia. Para ver el nombre de cada uno, basta con colocar el puntero sobre cada botón.

El modo Sobrescribir original analiza el clip seleccionado, luego la línea de tiempo, y lo añade de manera tal que coincida exactamente con el código de tiempo. Esto significa que todas las tomas que se editen en la línea de tiempo de este modo estarán sincronizadas a la perfección. Además, no es necesario marcar puntos de inicio y fin en la línea de tiempo, dado que es posible buscar distintas tomas y agregarlas como planos de recurso.

El modo Sobrescribir original siempre superpone el clip en la capa por encima del clip seleccionado en la línea de tiempo. Si esta no existe, primero la crea y luego añade el clip. En consecuencia, es fácil encontrar planos de recursos que están en las capas superiores, encima de la versión original.

Basta con desplazarse por la línea de tiempo, seleccionar los planos de recurso en el visor de la bandeja de sincronización y remplazar las tomas según sea necesario.

Agregar disolvencias

Otra herramienta excepcional de edición es la posibilidad de añadir disolvencias adicionales a la línea de tiempo. Habitualmente, al transmitir con un ancho de banda bajo, estas transiciones tienen una apariencia poco agradable. Por lo tanto, quizás no se recurra a ellas durante una transmisión en directo. Sin embargo, al cargar el programa, es posible que desee añadir más transiciones a fin de lograr una mayor elegancia y fluidez en el material grabado.

Ahora es posible añadir disolvencias para lograr una mayor fluidez. DaVinci Resolve permite arrastrar transiciones desde el panel correspondiente hasta cada punto de edición, aunque hay una manera más rápida de llevar a cabo esta tarea. En la esquina inferior derecha del panel multimedia, en el módulo Montaje, hay tres botones para transiciones. Uno elimina una transición y convierte el punto de edición en un corte, mientras que el botón central agrega una disolvencia. Es posible desplazarse por la línea de tiempo y hacer clic en dicho botón para añadir otras disolvencias.

Si observa la escala de la línea de tiempo, notará un pequeño marcador en forma de triángulo que se mueve hacia arriba y abajo. Esto muestra el punto de edición que DaVinci Resolve considera como el más adecuado para añadir la transición. Es decir, no es necesario marcar un punto de inicio, ya que, al hacer clic en este botón, se agregan automáticamente. Es un proceso sumamente rápido y sencillo.

Eliminar partes monótonas o errores

A veces, algunas partes de un programa resultan un tanto monótonas, o quizás haya sido necesario hacer una pausa debido a un error. La función Dividir permite eliminar estas secciones. A la izquierda, debajo del panel multimedia, hay un ícono similar a unas tijeras. Haga clic en el mismo para dividir todas las capas en la línea de tiempo. Al hacer clic en los clips entre los cortes, es posible presionar la tecla Delete para eliminarlos y, en consecuencia, se cerrará el espacio vacío en la línea de tiempo automáticamente.

Es evidente lo fácil que es solucionar problemas en un evento en directo. A continuación, haga clic en el botón Exportación rápida, situado en la esquina superior derecha del módulo Montaje, para obtener un nuevo archivo principal con todos los cambios aplicados.

Edición con DaVinci Resolve

A fin de entender cómo funciona DaVinci Resolve, recomendamos mirar algunos de los tutoriales disponibles en nuestro sitio web y descargar la versión gratuita para practicar. Este programa muy sofisticado es utilizado por los estudios cinematográficos más importantes de Hollywood. Sin embargo, es mucho más sencillo aprender las funciones del módulo Montaje. Consulte nuestro sitio web para obtener más información al respecto.

Grabación en cámaras

El modelo ATEM Television Studio HD8 ISO permite controlar unidades Blackmagic Studio Camera 4K Pro, URSA Mini Pro y URSA Broadcast G2 mediante un segundo cable SDI que conecta una de las salidas SDI del mezclador a la entrada respectiva en las cámaras. Asimismo, brinda la posibilidad de controlar cámaras conectadas de forma remota a través de Internet o una red local Ethernet.

Esto permite etalonar y modificar los ajustes del objetivo mediante el panel de control de cámaras en el programa ATEM Software Control. Consulte el apartado correspondiente para obtener más información al respecto.

Otra ventaja de este control es la posibilidad de seleccionar el ajuste Grabar en todas las cámaras en el panel Grabar con el propósito de grabar las señales de todas cámaras en un disco USB.

El beneficio de grabar las señales todas las cámaras es que estas se guardan en Blackmagic RAW, un formato con una colorimetría característica de las películas, la cual es ideal para aplicar ajustes cromáticos avanzados. Estos archivos tienen una resolución 4K, por lo que permiten masterizar toda la producción en UHD. A pesar de que estos mezcladores admiten solo señales en definición estándar, igualmente brindan la posibilidad entregar contenidos en UHD para su posterior transmisión por Internet o televisión.

Las conexiones a la cámara transmiten el código de tiempo, así como el número de la unidad e información sobre el nombre del archivo. De este modo, los archivos Blackmagic RAW estarán sincronizados según el código de tiempo del mezclador, lo cual facilita su uso.

Asegúrese de seleccionar el ajuste Grabar en todas las cámaras del panel Grabar a fin de grabar en formato Blackmagic RAW en todas las unidades. A continuación, es necesario copiar dichos archivos del mezclador en la carpeta Video ISO Files. Esto es importante, dado que DaVinci Resolve debe detectar estos archivos al abrir por primera vez el proyecto.

No obstante, el problema al utilizar los archivos generados por el mezclador y los de la cámara en formato Blackmagic RAW es que estos coinciden. Ambos tienen el mismo código de tiempo y número de cámara. De todas maneras, esto no es un inconveniente, ya que DaVinci Resolve utilizará los archivos del mezclador por defecto.

Para emplear los archivos Blackmagic RAW con mayor resolución en un proyecto, seleccione el botón correspondiente a los originales de la cámara, situado en la esquina superior derecha del módulo Montaje. El ícono es similar a una pequeña cámara. Al hacer clic sobre el mismo, es posible ver el cambio en la línea de tiempo, dado que se utilizan los archivos Blackmagic RAW, los cuales presentan una colorimetría característica de las películas.

Para mejorar las imágenes, puede resultar necesario etalonarlas. Debido a que los archivos Blackmagic RAW no presentan ajustes cromáticos, es posible utilizar las excepcionales herramientas de DaVinci Resolve a fin de lograr una estética extraordinaria.

Para entregar contenidos en UHD, basta con seleccionar el menú Resolución junto al ícono de los originales de la cámara, el cual permite elegir diferentes resoluciones y relaciones de aspecto. El primer ajuste corresponde a la dicha resolución. Una vez seleccionado, las imágenes del proyecto se verán más nítidas.

La resolución de cualquier señal que no provenga de la cámara se aumenta automáticamente, por ejemplo, diapositivas de un equipo informático, al igual que la de las imágenes en definición estándar almacenadas el panel multimedia. Si se desea, es posible sustituir estas imágenes por versiones de mayor resolución de los gráficos en el panel multimedia.

A continuación, todo lo que resta hacer es utilizar la función Exportación rápida para masterizar en UHD.

Palanca de mando del modelo ATEM Television Studio 4K8

La palanca de mando dispone de 3 ejes y se utiliza para ajustar el tamaño y la posición de las imágenes superpuestas, los efectos visuales digitales y otros elementos. Asimismo, permite controlar cabezales remotos mediante el protocolo VISCA.

Control mediante la palanca de mando

Control de cámaras mediante la palanca de mando

La palanca de mando brinda la posibilidad de controlar un cabezal remoto conectado al mezclador a través del protocolo VISCA.

Esto permite ajustar de forma remota tanto el movimiento vertical y horizontal de la cámara como la distancia focal. Incluso es posible controlar varias unidades simultáneamente presionando el botón PTZ y seleccionando a continuación la cámara mediante el teclado numérico. Realice los ajustes necesarios moviendo la palanca de mando.

Asimismo, es posible elegir la inclinación de la dirección mediante las opciones Normal e Invertida en los ajustes relativos al protocolo VISCA. Cabe destacar que esta última invierte el funcionamiento de la palanca.

Conexión de cabezales remotos

En el modelo ATEM Television Studio 4K8, la comunicación con los cabezales remotos se realiza mediante el puerto RS-422 del mezclador, denominado Remote. Por lo general, para este tipo de conectividad se utilizan terminales RJ12 similares a los conectores tradicionales empleados en las líneas de telefonía fija.

Cabe señalar que además es necesario seleccionar la opción VISCA o GVG para el puerto RS-422 del mezclador mediante el menú Puerto remoto en la pantalla del dispositivo.

Al emplear varios cabezales remotos, estos se conectan generalmente en serie a través de las entradas y las salidas RS-422 de cada unidad.

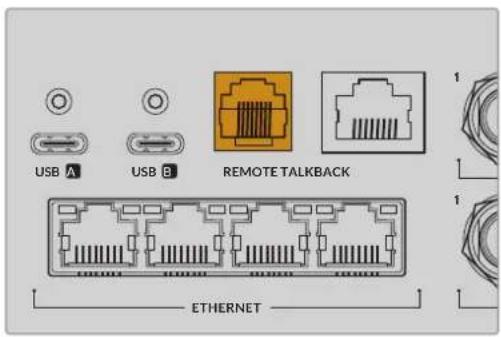

USB A USB B REMOTE TALKBACK ETHERNET

Configuración del mecanismo PTZ en cabezales remotos

Es posible configurar estas opciones mediante el menú de ajustes en la pantalla del dispositivo. Presione las flechas o el botón 8 en el teclado numérico para ver el menú de ajustes del puerto remoto y seleccionar la opción VISCA. Determine la velocidad en baudios de manera que coincida con la de la cámara PTZ. Consulte el manual de la cámara para obtener más información al respecto.

Al presionar el botón CAMERA CONTROL, es posible acceder a los ajustes para la cámara y seleccionar tanto el protocolo de control como la unidad cuyos ajustes se desea modificar. En primer lugar, es necesario comprobar que todas las cámaras conectadas hayan sido detectadas.

Para detectar los dispositivos conectados:

1 Presione el botón junto a la opción VISCA.

2 Presione el botón Detect.

La pantalla mostrará el nombre de la primera cámara conectada al mezclador (Camera 1). Pueden seleccionarse otras unidades conectadas girando el mando junto a la opción CÁMARA. La numeración es consecutiva, desde la primera unidad conectada hasta la última.

Si la cantidad de cámaras conectadas que aparecen en la pantalla no concuerda con el número de conexiones físicas, verifique que todos los cabezales estén recibiendo suministro eléctrico y que los puertos RS-422 estén bien conectados. Una vez que todas las cámaras hayan sido detectadas, seleccione cualquiera de las unidades mediante los botones contextuales y realice algunos ajustes sencillos con la palanca de mando para comprobar que todo funcione correctamente.

SUGERENCIA: Por defecto, las cámaras se controlan mediante una señal SDI. Asegúrese de seleccionar la opción VISCA al utilizar dicho protocolo con cabezales remotos.

Control PTZ mediante conexiones SDI

También es posible controlar cabezales PTZ mediante una conexión SDI. Esto puede lograrse conectando la señal de retorno del mezclador a una cámara, y luego la salida SDI del puerto de expansión de la cámara al cabezal.

Control mediante la palanca de mando

La palanca de mando proporciona un mecanismo de control sumamente intuitivo. Gírela hacia la derecha o la izquierda para acercar o alejar la imagen. Muévala hacia arriba o abajo a fin de modificar el grado de inclinación de la cámara, y hacia la izquierda o la derecha para ampliar el ángulo de visión sobre el eje horizontal. Los controles son muy sensibles a la velocidad de movimiento de la palanca, por lo que brindan la posibilidad de realizar ajustes con facilidad. No obstante, el grado de sensibilidad puede variar según el modelo de cabezal utilizado.

Consulte el apartado Conexiones del puerto serial para cables de control a fin de obtener más información al respecto.

Uso de Adobe Photoshop con mezcladores ATEM

El programa ATEM Software Control incluye un complemento para Photoshop que permite importar gráficos directamente desde el panel multimedia.

De esta forma, brinda compatibilidad con la aplicación que utilizan todos los diseñadores: Adobe Photoshop. Incluso es posible emplear las capas de una imagen en Photoshop para obtener variaciones de un mismo gráfico, por ejemplo, diferentes títulos, y luego seleccionarlas y exportarlas con un solo clic. Las capas se combinan en una sola imagen antes de ser exportadas. Sin embargo, esto sucede en segundo plano, sin afectar el documento en Photoshop.

Conviene subrayar que es necesario contar con Photoshop para poder utilizar el complemento. Se recomienda primero instalar el programa ATEM Software Control y luego Photoshop para garantizar la correcta instalación del complemento.

Complemento para exportar archivos

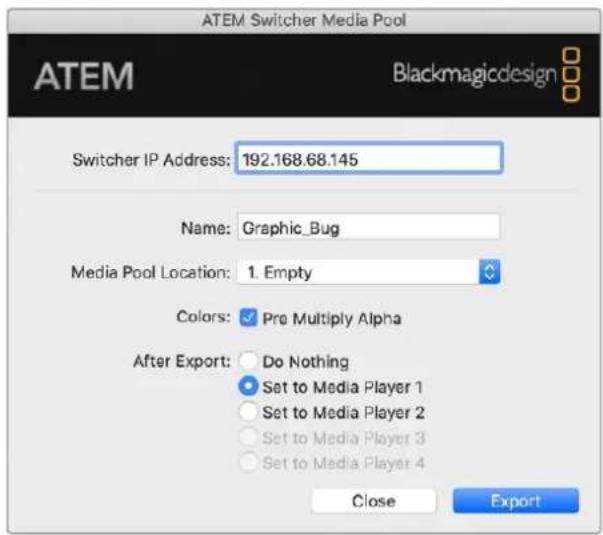

Configuración de la dirección IP del mezclador

Al ejecutar el complemento para Photoshop por primera vez, es necesario configurar la dirección IP del mezclador. De esta forma, el complemento podrá comunicarse con el dispositivo. La dirección IP predeterminada del mezclador es 192.168.10.240. Si desea exportar diferentes versiones del mismo archivo de Photoshop, es posible utilizar el cuadro de diálogo para cambiar el nombre de cada archivo exportado y asignarlo a uno de los reproductores multimedia.

Preparación de gráficos

A efectos de obtener mejores resultados, la resolución del archivo de Photoshop deberá coincidir con la del formato utilizado por el mezclador. Por ejemplo, para una señal HD 1080, la resolución del archivo deberá ser de 1920 x 1080 pixeles. A su vez, para el formato HD 720p, dicho valor debe ser 1280 x 720.

Al trabajar con imágenes en Photoshop para exportarlas, los contenidos deben colocarse en las capas superiores y no en el fondo. El fondo siempre debe ser una imagen negra en pantalla completa, y es necesario activar la opción para señales premultiplicadas en el mezclador si se desea superponer un elemento gráfico de Photoshop.

A modo de ayuda, hemos incluido una guía y algunas plantillas con gráficos en la carpeta Example Graphics, que se copia en el equipo informático al instalar el programa ATEM Software Control.

Para exportar el gráfico al panel multimedia, simplemente seleccione el menú de exportación en Photoshop y luego la opción ATEM Switcher Media Pool. Aparecerá una ventana para elegir la ubicación del elemento en el panel multimedia. La lista incluye todos los nombres de archivo correspondientes a los gráficos que se encuentran en el panel multimedia. Seleccione la ubicación y luego haga clic en la opción Export.

Si es necesario emitir el gráfico al aire en forma inmediata, es posible copiarlo directamente a cualquiera de los reproductores multimedia después de la exportación. Esto permite que la imagen se visualice en la señal emitida rápidamente. Para evitar interferir con las fuentes gráficas del reproductor multimedia, no copie el elemento gráfico.

La opción para multiplicar el canal alfa casi siempre debe estar habilitada. Actívela desde el mezclador o el programa ATEM Software Control. Al realizar la premultiplicación, el color del gráfico se mezcla con su canal alfa cuando se exporta para asegurarse de que los bordes estén atenuados y se fundan con la imagen de fondo.

Macros

¿Qué es una macro?

Una macro es una secuencia de instrucciones que se llevan a cabo automáticamente al presionar un botón. Por ejemplo, es posible grabar una serie de transiciones entre distintas fuentes que incluyan imágenes superpuestas, ajustes del volumen y modificaciones en la configuración de las cámaras. Una vez registradas las instrucciones, pueden ejecutarse inmediatamente presionando dicho botón. Las macros se graban mediante el programa ATEM Software Control, el módulo de control del mezclador o ambos, y se almacenan en este último. Pueden ejecutarse desde cualquier panel de control, ya que son compatibles con todos los modelos.

Macros en el programa ATEM Software Control

Macros Creat Ejecutar Transitions Haga clic en «» para agregar una macro.

Para acceder al panel Macros en el programa ATEM Software Control, haga clic en el menú respectivo, situado en la barra superior de la interfaz, o presione las teclas Shift + Command en Mac, o Control + M en Windows. Se abrirá una ventana que puede moverse hacia cualquier parte del escritorio. De esta forma, siempre es posible acceder a ella al cambiar entre los diferentes módulos del programa. Al grabar una macro, la ventana puede minimizarse haciendo clic en el ícono situado en la esquina superior derecha.

Las macros pueden asignarse a cualquiera de los 100 espacios disponibles. Cada página muestra hasta 20 espacios. Para desplazarse de una a otra, haga clic sobre las flechas situadas en las esquinas inferiores de la ventana. Los botones Crear y Ejecutar brindan la posibilidad de alternar entre las funciones que permiten grabar macros y ejecutarlas durante un programa en directo.

Grabación de macros

Las macros deben grabarse empleando secuencias claramente definidas de principio a fin y sin cometer errores. Esto se debe a que se registra cada ajuste modificado, botón presionado o cualquier otra acción que

se lleve a cabo. Al ejecutar la macro, cada paso será repetido con la misma precisión.

Conviene subrayar que una macro solo registra los cambios realizados. Por ejemplo, si se desea realizar una transición de 3:00 segundos y el mezclador ya se encuentra configurado con este valor, será necesario modificar su duración y luego ajustarla nuevamente a 3:00 segundos para que el cambio quede registrado. De lo contrario, al ejecutar la macro, el mezclador aplicará el valor utilizado por última vez. Por este motivo, es necesario grabar las macros con suma precisión.

Si se modifican los ajustes al grabar una macro y se desean restablecer los valores originales, simplemente vuelva a ingresarlos al registrar los últimos pasos. Incluso es posible grabar macros para restablecer ciertos ajustes en diferentes proyectos. Existe una amplia gama de opciones en este sentido. Lo importante es no olvidar realizar todas las modificaciones necesarias para obtener los resultados deseados.

Grabación de macros en el programa ATEM Software Control

En el ejemplo proporcionado a continuación, crearemos una macro para que el mezclador lleve a cabo una disolvencia de 3 segundos entre las barras de color y un color determinado, luego haga una pausa de 2 segundos, y finalmente realice un fundido a negro con una duración de 3 segundos. Intente crear esta macro en su mezclador para familiarizarse con el proceso de grabación.

1 Ejecute el programa ATEM Software Control y acceda al panel Macros.
2 Haga clic en el botón Crear macro.
3 Haga clic en uno de los espacios disponibles para grabar macros. En este ejemplo, haremos clic en el espacio 1. Notará que aparece un borde naranja alrededor del espacio seleccionado.
4 Haga clic en el símbolo + para abrir la ventana emergente que permite crear macros.

Es posible añadir un nombre y una descripción, si lo desea. De este modo, es más fácil organizar las macros y consultar rápidamente las funciones que realizan. Al hacer clic sobre una macro, la descripción aparecerá en el espacio situado en la parte inferior de la ventana.

Macros Creatir Ejecutar Transitions

Para comenzar a grabar una macro, seleccione un espacio disponible y a continuación haga clic en el símbolo +. Escriba la información deseada y luego haga clic en el botón de grabación.

5 Haga clic en el botón de grabación.

La ventana emergente se cerrará y aparecerá un borde en la parte superior de la interfaz para indicar que la macro se está grabando. Asimismo, se verá el botón AGREGAR PAUSA en la parte superior de la pantalla.

Una vez comenzada la grabación, puede llevar a cabo la secuencia de instrucciones en el mezclador.

Macros Creatir Ejecutar

El botón con el símbolo + cambia cuando se comienza a grabar. Al finalizar la secuencia de instrucciones, haga clic en el botón de grabación para terminar.

6 Haga clic en el botón BARS del bus Programa en la pestaña Mezclador. Este permite transmitir las barras de color a través de la salida principal.
7 Seleccione una opción en Color 1 en el panel Anticipo.
8 Abra el panel Transiciones y seleccione la pestaña Disolvencia en la barra superior. Si dicha opción ya se encuentra seleccionada, elija otro tipo de transición y luego haga clic en Disolvencia nuevamente para asegurarse de que dicha instrucción quede registrada.
9 Ajuste la duración de forma que la transición sea de 3 segundos.
10 Haga clic sobre el botón AUTO del módulo Tipo de transición. El mezclador realizará una transición entre las barras de color y el color seleccionado.
11 Para que el mezclador realice una pausa de 2 segundos antes de llevar a cabo la transición siguiente, haga clic en el botón AGREGAR PAUSA, situado en la parte superior de la pantalla. Aparecerá una ventana que permite añadir una pausa. Ajuste el valor a 5 segundos y 0 fotogramas. A continuación, haga clic en Agregar pausa para confirmar.

¿Por qué es necesario ingresar el número 5 si solo se desea realizar una pausa de 2 segundos? Esto se debe a que la transición demora 3 segundos en completarse, de modo que, al agregar una pausa, es necesario tener en cuenta tanto su duración como la de la transición previa.

En este ejemplo, la transición dura 3 segundos, y al final se desea realizar una pausa de 2 segundos, por lo tanto, el tiempo total entre una instrucción y otra es de 5 segundos. Otra forma de obtener el mismo resultado es añadir dos pausas: una que coincida con la duración de la transición, y otra a continuación con el tiempo de espera deseado. El usuario puede optar por cualquiera de estos dos métodos.

12 Seleccione la opción Blk en el bus de anticipos y luego haga clic sobre el botón AUTO del módulo Tipo de transición. El mezclador realizará una disolvencia al negro.
13 Haga clic en el botón de grabación de la ventana Macros para finalizar.

La macro creada aparecerá como un botón en el espacio seleccionado. Para ejecutarla, haga clic en el botón Ejecutar. La opción Seleccionar y ejecutar permite ejecutar la macro de forma inmediata. A continuación, haga clic sobre el botón con el nombre asignado a la macro, que en este caso es «Transitions».

14 Para que la macro se ejecute inmediatamente una vez seleccionada, marque la opción Selecionar y ejecutar. De esta forma, es posible seleccionar y reproducir la secuencia de instrucciones mediante un solo botón.

Si la macro se grabó correctamente, el mezclador realizará una disolvencia de 3 segundos entre las barras de color y el color 1, luego se detendrá durante 2 segundos, y a continuación llevará a cabo un fundido a negro con una duración de 3 segundos. Todas estas instrucciones se ejecutan presionando un solo botón en la ventana Macros. Asimismo, aparecerá un borde naranja alrededor de la interfaz para indicar que la macro se está ejecutando.

Si no se obtienen los resultados esperados, grabe la macro otra vez siguiendo los pasos descritos anteriormente.

AGREGAR PAUSA ATEM Software Control Programs 10:00 12:00 14:00 16:00 18:00 20:00 22:00 24:00 26:00 28:00 30:00 32:00 34:00 36:00 38:00 40:00 42:00 44:00 46:00 48:00 50:00 52:00 54:00 56:00 58:00 60:00 62:00 64:00 66:00 68:00 70:00 72:00 74:00 76:00 78:00 80:00 82:00 84:00 86:00 88:00 90:00 92:00 94:00 96:00 98:00 100:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 25:00 26:00 27:00 28:00 29:00 30:00 31:00 32:00 33:00 34:00 35:00 36:00 37:00 38:00 39:00 40:00 41:00 42:00 43:00 44:00 45:00 46:00 47:00 48:00 49:00 50:00 51:00 52:00 53:00 54:00 55:00 56:00 57:00 58:00 59:00 60:00 61:00 62:00 63:00 64:00 65:00 66:00 67:00 68:00 69:00 71:11

El borde rojo en la parte superior de la Interfaz Indica que se está grabando una macro. El botón AGREGAR PAUSA permite añadir pausas de distinta duración entre una instrucción y otra.

Escriba un nombre y una descripción para facilitar la identificación de las instrucciones que componen la macro.

Creación de macros complejas

Una macro puede incluir otras macros más sencillas. Esto permite crear macros de mayor complejidad a partir de varias macros con instrucciones más simples. A su vez, si se comete un error al grabar una secuencia de instrucciones extensa, se evita tener que volver a grabarla. Es mucho más fácil trabajar con segmentos más pequeños que contienen una cantidad menor de instrucciones.

Al crear una macro de mayor complejidad que incluye varias macros simples, es posible realizar cambios grabando solamente aquellas que se desean modificar para luego volver a compilarlas.

Para compilar varias macros:

1 Comience a grabar una nueva macro y a continuación haga clic en el botón Ejecutar.
2 Marque la opción Seleccionar y ejecutar para ejecutar las macros automáticamente. De lo contrario, puede seleccionar una específica.
3 Ejecute la secuencia de macros sencillas, efectuando pausas entre las mismas hasta finalizar la compilación.
4 Detenga la grabación. Habrá obtenido una macro compleja, compuesta por varias más sencillas que pueden modificarse posteriormente, según sea necesario.

La cantidad de acciones que pueden llevarse a cabo es ilimitada. Es posible crear transiciones complejas, superponer imágenes reiteradamente, configurar los ajustes utilizados con mayor frecuencia en el modelo Blackmagic Studio Camera, o añadir gráficos y efectos visuales en primer plano para evitar tener que repetir dichas acciones cada vez que comienza un nuevo programa. Las macros permiten ahorrar tiempo valioso.

Ventana para crear macros

Crear:

Haga clic sobre este botón para abrir la ventana emergente que permite crear una macro. Desde allí, puede añadirle un nombre y una descripción, y comenzar a grabarla.

Flechas y pantallas adicionales:

Para grabar o acceder a otras macros, simplemente haga clic sobre la flecha situada en la esquina inferior derecha de la ventana. Para volver a la pantalla anterior, haga clic sobre la flecha situada a la izquierda. Los puntos entre las flechas indican la pantalla visualizada.

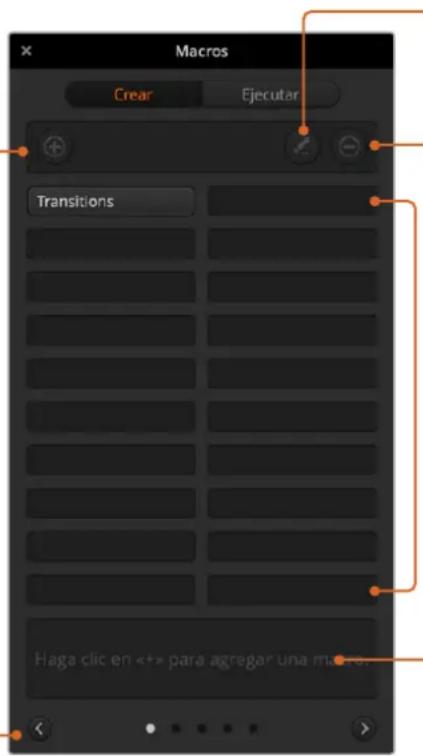

Macros Crear Ejecutar Transitions Haga clic en «+» para agregar una muestra

Modificar:

Seleccione la macro que desea modificar y a continuación haga clic sobre este botón para cambiar el nombre o la descripción.

Botón para eliminar macros:

Seleccione la macro que desea eliminar y presione este botón.

Espacios:

Después de grabar una macro en uno de los espacios disponibles, aparecerá un botón con su nombre. Si no se ingresa un nombre para la macro, el programa le asignará el número de la posición seleccionada para la grabación.

Estado:

Este espacio se utiliza para indicaciones útiles y otros mensajes que facilitan el proceso de grabación y ejecución de las macros. Al seleccionar una macro, se muestra la descripción correspondiente.

Ventana para ejecutar macros

Seleccionar y ejecutar:

Cuando esta opción está marcada, la macro se ejecuta inmediatamente al seleccionarla. En caso contrario, primero es preciso seleccionarla para luego ejecutarla en forma manual haciendo clic en el botón correspondiente.

Cuando la opción Seleccionar y ejecutar está activada y se ha seleccionado una macro, este botón permite ejecutarla inmediatamente.

Detener:

Al hacer clic sobre este botón, se detiene la ejecución de una macro después de finalizar la instrucción que se está llevando a cabo en dicho momento. Por ejemplo, si esto ocurre durante una transición, el mezclador la completará antes de detenerse.

Repetir:

Al seleccionar esta opción, la macro se ejecuta nuevamente una vez finalizada hasta que se detenga en forma manual. Cuando esta opción no está marcada, la macro se ejecuta una sola vez.

Grabación de macros en los modelos ATEM Television Studio

Los modelos ATEM Television Studio permiten grabar y ejecutar macros independientemente del programa ATEM Software Control. Todas las funciones que este último ofrece también pueden llevarse a cabo en el mezclador. Para organizar gráficos en el panel multimedia o cambiar la configuración de las cámaras, basta con acceder a los respectivos ajustes en la interfaz de la aplicación.

Los botones para la grabación y ejecución de macros se sitúan en el módulo de control del mezclador. El nombre del botón correspondiente a cada macro aparece en el bus de selección de fuentes.

Siga los pasos que se indican a continuación para crear la macro «Transitions», descrita anteriormente al utilizar el programa ATEM Software Control. En este caso, se creará una macro en la posición 6.

1 Presione el botón contextual MACRO para acceder al menú de ajustes en la pantalla del dispositivo.
2 Gire el mando junto a la opción MACRO para seleccionar la posición en la cual se grabará. En este caso, elija la posición 6.
3 Presione el botón junto al símbolo de grabación para comenzar. Este se representa mediante un círculo rojo. Al grabar, el círculo se transforma en un cuadrado rojo, y aparece un borde del mismo color en torno a la pantalla LCD.

MACROS 6 - Disponible 6 MACROS

Presione el botón junto al ícono de grabación para finalizar.

AGREGAR PAUSA MACRO1 6 - Disponible 6 MACRO

Durante la grabación, aparecerá un borde rojo alrededor de la pantalla del dispositivo.

4 Presione SHIFT y luego COLOR BARS en el bus del programa. El botón comenzará a parpadear para indicar que la fuente ha cambiado.
5 Presione SHIFT y luego COL1 en el bus de anticipos. Es posible asignar señales en negro, barras o generadores de color a cualquiera de los primeros 10 botones de los buses de programa y anticipos para facilitar el acceso a los mismos. Consulte las instrucciones correspondientes en el apartado Asignación de botones.
6 Presione el botón WIPE para cerciorarse de que la macro registre el tipo de transición seleccionado.
7 Utilice el menú en la pantalla para configurar una transición de 3:00 segundos.
8 Presione el botón AUTO para realizar la transición entre las barras de color y el color 1.
9 Presione el botón MACRO para regresar a la pantalla de inicio.
10 Para configurar una pausa de 2 segundos antes de aplicar la transición siguiente, mantenga presionado el botón contextual AGREGAR PAUSA y gire el mando junto a la opción SEGUNDOS. Presione el botón CONFIRMAR para guardar los cambios.
11 Presione SHIFT y seleccione BLK en el bus de anticipos. Luego oprima el botón MIX, y a continuación AUTO. El mezclador realizará una disolvencia al negro.
12 Presione el botón MACRO para volver al menú inicial, y luego el botón de detención para finalizar.

Acaba de crear una macro usando el mezclador. Esta se identifica mediante el botón Macro 6, ya que dicho número corresponde a la posición asignada. Cabe destacar que el programa ATEM Software Control permite nombrar cada macro y agregar notas haciendo clic en el botón de edición.

Para ejecutar una macro, presione el botón MACRO en el panel. Los botones del bus de selección se encenderán de color azul. A continuación, presione el botón Macro 6. Este parpadeará de color verde para indicar que la macro se está ejecutando. Asimismo, aparecerá un borde naranja en torno a la pantalla del dispositivo.

Si la macro se grabó correctamente, el mezclador realizará una disolvencia de 2 segundos entre las barras de color y el color 1, luego se detendrá durante 2 segundos y, a continuación, llevará a cabo un fundido a negro con una duración de 2 segundos. Todas estas instrucciones se ejecutan presionando un solo botón en el mezclador. Presione el botón junto al símbolo de repetición en la pantalla para ejecutar la macro de forma continua. Oprímalo nuevamente para desactivar esta función.

Es importante verificar las macros utilizando distintos ajustes en el mezclador para garantizar que realicen las funciones específicas requeridas. No olvide registrar todas las instrucciones y evite realizar cambios imprevistos.

Control de grabadores HyperDeck

Introducción

El programa ATEM Software Control brinda la oportunidad de conectar hasta 10 grabadores HyperDeck Studio y gestionarlos desde el módulo de control del mezclador o la pestaña correspondiente del programa. Esta función es de gran utilidad, ya que brinda la posibilidad de grabar la señal transmitida al aire o reproducir imágenes y secuencias previamente guardadas con solo presionar un botón.

Los controles de reproducción permiten reproducir, pausar, avanzar y retroceder clips, entre otras funciones, desde el panel HyperDeck del programa ATEM Software Control o los modelos ATEM Television Studio. Asimismo, es posible grabar imágenes.

Al combinar esta función con las macros del mezclador, se abre un sinfín de opciones creativas que ofrecen la posibilidad de optimizar las producciones en directo.

Conexión de grabadores HyperDeck

La conexión de estas unidades mediante las entradas SDI es muy similar a la de las cámaras y otras fuentes. El único requisito adicional es la disponibilidad de una red Ethernet, a efectos de que el mezclador pueda comunicarse con el dispositivo de grabación.

1 Conecte el grabador a la misma red que el mezclador mediante el puerto Ethernet.
2 Presione el botón REM en el panel frontal del grabador. Este se encenderá para indicar que la función de control remoto está activada. En el modelo HyperDeck Studio HD Mini, esta prestación puede activarse desde el menú de ajustes en la pantalla del dispositivo.
3 Conecte la salida SDI del grabador a la entrada respectiva en el mezclador.
4 Si desea grabar la señal principal transmitida por mezclador, conecte una de las salidas SDI del equipo a la entrada respectiva del grabador.
5 Repita este procedimiento para cada unidad que desee conectar.

AJUSTES HYPERDECKS ASSIGNAR BOTONES AJUSTES HyperDeck 1 1 HYPERDECK Camera 1 ENTRADA

En la parte inferior de la pantalla correspondiente al primer ajuste, notará las opciones HYPERDECK y ENTRADA. Gire el mando debajo de la opción HYPERDECK para ver las unidades disponibles.

Una vez seleccionada la unidad, gire el mando debajo de la opción ENTRADA para seleccionar la entrada del mezclador a la cual el grabador está conectado. Por ejemplo, si la unidad HyperDeck 1 está conectada a la entrada SDI 4 del mezclador, seleccione Camera 4. Presione el mando giratorio para confirmar.

AJUSTES HYPERDECKS ASIGNAR BOTONES AJUSTES HyperDeck 1 ... 1 HYPERDECK Camera 4 ENTERS

El segundo grupo de ajustes brinda la oportunidad de activar o desactivar la función de inicio automático y configurar un valor para el desfase en fotogramas. Esto permite que el grabador comience la reproducción automáticamente cada vez se seleccione como fuente para la salida principal del mezclador. En concreto, puede determinarse un punto de referencia en el que se desea iniciar la reproducción, y luego activar la fuente presionando el botón correspondiente en el bus del programa. Asimismo, es posible desactivar la función de inicio automático para detener el clip en un cuadro determinado o dar inicio a la reproducción en forma manual.

Dado que el dispositivo debe avanzar algunos cuadros antes de comenzar la reproducción, esta sufrirá un pequeño retraso, a fin de garantizar una transición exitosa. Este modo de funcionamiento es similar al de un videograbador. Ajuste el tiempo de retraso en el campo correspondiente. Según las pruebas realizadas, un tiempo de 5 fotogramas permite obtener mejores resultados.

MEZCLADOR PANEL HYPERDECKS ASIGNAR BOTONES AJUSTES Mezclador

Una vez asignada la entrada al grabador, es necesario introducir su dirección IP. Esto permite controlarlo desde el mezclador mediante una red Ethernet.

Presione las flechas o el botón 3 en el teclado numérico del panel para acceder al tercer ajuste disponible en el menú HYPERDECKS.

En la pantalla, verá la dirección IP de la unidad seleccionada. Cada mando situado debajo de la pantalla corresponde a un número. Para cambiar el valor, gire el mando o presiónelo e ingrese los dígitos mediante el teclado numérico.

Repita este procedimiento para cada número de la dirección IP.

Presione el botón junto a la opción GUARDAR para confirmar la dirección. En caso contrario, presione DESHACER para cancelar.

DESHACER GUARDAR AJUSTES HyperDeck 1 IP Address ... - 192 · 168 · 25 · 250

Para ingresar la dirección IP de otra unidad, es preciso seleccionarla mediante la primera opción del menú de configuración, como se describió anteriormente.

Los grabadores HyperDeck pueden controlarse desde el mezclador mediante el botón MEDIA PLAYERS. Consulte el apartado Control de grabadores HyperDeck más adelante en este manual para obtener información adicional al respecto.

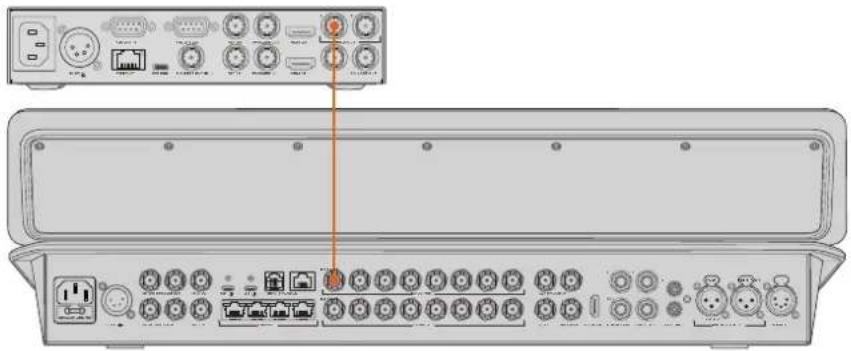

Conexión de la salida SDI de un grabador HyperDeck Studio HD Plus a la entrada respectiva del mezclador.

A continuación, solo es preciso indicar la dirección IP y la entrada utilizada para el grabador en el mezclador. Esto puede realizarse desde la pestaña HyperDeck del programa ATEM Software Control o los botones del módulo de control de los dispositivos.

Ajustes para grabadores HyperDeck

La pestaña HyperDeck del programa ATEM Software Control incluye diversos ajustes para los grabadores y permite configurar hasta 10 unidades.

Basta con ingresar la dirección IP del equipo HyperDeck y escoger la entrada a la que se encuentra conectado mediante el menú Input. Al hacer clic en Conectar, podrá controlar el dispositivo.

En la interfaz del programa, se indica el estado de la conexión junto a cada unidad. Un visto verde significa que el equipo está conectado y que la función de control remoto está activada.

El programa indicará si dicha función no se encuentra habilitada en el dispositivo conectado.

Si no es posible detectar el dispositivo, verá un aviso de fallo en la conexión. En este caso, verifique que el grabador esté conectado a la red Ethernet y que la dirección IP sea correcta.

Ajustes General Multi-media Audio Visualization Fuencies HyperDeck Control HyperDeck 1: Extreme BK HDR Direction IP: 10.61.211.230 Entrada: Entrada & Camera 5 Piso automático: Retrasic 0 Fotogramas HyperDeck 2: No se ha activado el modo de control remoto en este dispositivo Direction IP: 10.61.211.231 Entrada: Entrada & Camera 6 Piso automático: HyperDeck 3: Inse ostrano Direction IP: 10.61.211.241 Entrada: Entrada & Camera 7 Piso automático: Retrasic 0 Fotogramas HyperDeck 4: Sin conexión Direction IP: 0.0.0.0 Entrada & Camera 8 Piso automático: Retrasic 0 Fotogramas Canceler Guardar

Inicio automático

Es posible configurar el dispositivo para que comience la reproducción automáticamente cada vez que se conecta a la salida principal del mezclador. En concreto, puede determinarse un punto de referencia en el que se desea iniciar la reproducción, y luego activar la fuente presionando el botón correspondiente en el bus del programa.

Inicio automático:

Retraso:

fotogramas

Dado que el dispositivo debe avanzar algunos cuadros antes de comenzar la reproducción, esta sufrirá un pequeño retraso, a fin de garantizar una transición exitosa. Este modo de funcionamiento es similar al de un videograbador. Ajuste el tiempo de retraso en el campo correspondiente. Según las pruebas realizadas, un tiempo de 5 fotogramas permite obtener mejores resultados.

Asimismo, es posible desactivar la función de inicio automático para detener el clip en un cuadro determinado o dar inicio a la reproducción en forma manual.

Manejo de grabadores HyperDeck desde el programa ATEM Software Control

Para controlar los grabadores conectados al mezclador, haga clic en la pestaña Reproductores y seleccione la opción HyperDeck.

En este panel, es posible seleccionar cada una de las unidades conectadas haciendo clic en los botones situados en la parte superior del mismo. El nombre del dispositivo será el mismo que haya introducido en las opciones de configuración del mezclador. Los equipos disponibles se identifican mediante el color blanco, mientras que el naranja se emplea para aquellos controlados desde el mezclador.

Panels Reproductor HyperDeck Salida HyperDecks LISTO CAM5 LISTO CAM6 LISTO CAM7 LISTO CAM8 LISTO CAM9 RADIO CM10 LISTO CM11 LISTO CM12 LISTO CM13 LOCAL CM14 1 - HyperDeck_0005 DURATION 0:54:14 TRANSCURIOUS 0:00:00 RESTANTE 0:54:14 K K 3 clips 1 - HyperDeck_0005 0:54:14 2 - HyperDeck_0006 0:13:15 3 - HyperDeck_0007 0:25:19

Seleccione hasta 10 grabadores en la pestaña HyperDeck.

Además del texto, el contorno de los botones también adopta diferentes colores.

Verde Indica que la señal del grabador corresponde a un anticipo.

Rojo Indica que la señal del grabador está al aire. Asimismo, es posible ver los siguientes mensajes sobre los botones de selección:

Listo Se ha insertado una unidad de almacenamiento en el dispositivo, y la función de control remoto está activa. El equipo está listo para reproducir o grabar contenidos, si hay espacio suficiente.

Grabación El dispositivo está grabando.

Sin SSD No se ha insertado un soporte de almacenamiento.

Local El modo de control remoto está desactivado y, por consiguiente, el grabador no puede controlarse desde el mezclador.

Al elegir una de los dispositivos conectados, es posible ver datos del clip seleccionado que incluyen el nombre, su duración, el tiempo transcurrido y el tiempo restante. Los botones de control se encuentran debajo de los mismos.

	GrabaciónHaga clic en este botón para comenzar la grabación. Haga clic nuevamente para detenerla.
	Clip anteriorPermite retroceder hasta el comienzo del clip anterior en la lista.
	ReproducirHaga clic en este botón para comenzar la reproducción o detenerla. Si la opciónInicio automático está activada, la reproducción comenzará automáticamente cuando el dispositivo detecte la señal principal.
	Clip siguientePermite avanzar hasta el clip siguiente en la lista.
	RepetirHaga clic en este botón para reproducir el clip seleccionado en forma continua. Al hacer clic en el mismo nuevamente, se reproducen toda la lista en forma continua.

Utilice el control situado debajo de los botones para avanzar o retroceder las imágenes. De esta forma, es posible ver el clip rápidamente o de manera más lenta, cuadro a cuadro. Asimismo, los botones situados junto a dicho control permiten cambiar el modo de reproducción.

Utilice los botones situados a la izquierda del control deslizante para reproducir, pausar, avanzar y retroceder las imágenes. Mueva el control deslizante hacia la izquierda o la derecha para adelantar o retroceder el clp.

La lista de clips que figura debajo de los controles de reproducción muestra aquellos disponibles para el equipo seleccionado. Utilice las flechas situadas a la derecha para expandirla o contraerla.

Reproducción

Reproducir contenidos multimedia en el grabador es muy sencillo. Seleccione el dispositivo como señal de anticipo y escoja el clip que desea ver. Utilice los controles de reproducción para avanzar hasta un cuadro determinado. El grabador comenzará a reproducir el material automáticamente a partir de este punto al seleccionarlo como fuente para la salida principal.

Para realizar este procedimiento en forma manual, por ejemplo, a fin de congelar una imagen y luego dar comienzo a la reproducción, desmarque la casilla Inicio automático en la pestaña HyperDeck del programa ATEM Software Control.

Grabación

Para grabar en un soporte de almacenamiento formateado con anterioridad, haga clic en el botón de grabación en el panel HyperDeck. El tiempo restante indica los minutos disponibles en la unidad SSD.

Control de grabadores HyperDeck con los modelos ATEM Television Studio

Una vez conectados al mezclador de la forma descrita anteriormente, es posible modificar su configuración.

Control de grabadores HyperDeck con los modelos ATEM Television Studio

Es posible controlar los grabadores desde el menú Reproductores multimedia en la sección de control del sistema del mezclador. Para ello, presione el botón MEDIA PLAYERS y luego seleccione la opción HYPERDECKS en la pantalla del dispositivo. Si el mezclador cuenta con más de dos reproductores multimedia, quizás sea necesario presionar las flechas una vez dentro del menú para acceder a los controles del grabador.

REPRODUCCTOR MULTIMEDIA 9 REPRODUCCTOR MULTIMEDIA 2 HYPERDECKS HYPERDECK 1 HyperDeck_0004.mov 1-Listo HYPERDECK Clip 2 CUP DEPLAZAR HYPERDECKS

A continuación, podrá usar los mandos giratorios para seleccionar clips y reproducir, avanzar o retroceder las imágenes.

REPRODUCTOR MULTIMEDIA 1 HYPERDECKS HYPERDECK 1 HyperDeck_0004.mov 1-Listo HYPERDECK Clip 2 GMP OKIPLAZAR HYPERDECKS

El texto en el centro de la pantalla indica la unidad y el clip seleccionado.

La segunda y la tercera pantalla de ajustes de este menú proporcionan controles de reproducción adicionales.

SUGERENCIA: Para reproducir todos los clips, presione SHIFT y oprima al mismo tiempo el botón de reproducción.

DESPLAZAR REPUBLICER HIFREDICK 15:32:21 1 - Grabando Clip 001 HIFREDICK EURO DESPLAZAR REPUBLICER

En el tercer grupo de ajustes, presione el botón junto al símbolo de grabación para grabar la señal principal transmitida por el mezclador en la unidad HyperDeck. Utilice los controles DESPLAZAR y REPRODUCIR para ver las imágenes grabadas.

Uso del dispositivo ATEM Camera Control Panel

Tradicionalmente, las unidades de control de cámaras, o CCU, han sido diseñadas a fin de ser utilizadas en escritorios con módulos independientes para cada cámara. El dispositivo ATEM Camera Control Panel es una solución portátil que puede colocarse sobre una superficie plana y cuenta con cuatro módulos CCU integrados que permiten controlar hasta cuatro cámaras Blackmagic Design de manera simultánea. Además, es posible manejar más de una cámara desde cada uno de los módulos.

0.0 0.125 6.0 0.250 0.0 0.100 6.0 0.100 1 F4.5 0.0 2 F8.0 0.0 3 F3.0 0.0 4 F4.5 0.0 8

Esto ofrece la oportunidad de controlar diversas cámaras Blackmagic Design mediante los cuatro módulos de un solo panel. En caso de contar con más de cuatro cámaras y querer asignar cada una exclusivamente a un módulo en particular, también se brinda la posibilidad de utilizar paneles adicionales. Básicamente, es decisión del usuario.

NOTA: El dispositivo ATEM Camera Control Panel es compatible con los siguientes modelos de Blackmagic Design: URSA Broadcast G2, URSA Mini Pro 4.6K G2 y Blackmagic Studio Camera 4K.

Alimentación del panel

Para alimentar el panel, conecte un cable IEC estándar a la entrada correspondiente situada en la parte trasera del dispositivo. Asimismo, es posible emplear el conector de 12 V para corriente continua a fin de enchufar otra fuente de alimentación, por ejemplo, un sistema de alimentación ininterrumpida o una batería externa de 12 V.

USE ONLY WITH A 250V FUSE

Alimente el dispositivo desde la entrada situada en la parte trasera.

Conexión del panel al mezclador

Para conectar el dispositivo ATEM Camera Control Panel al mezclador, basta con incorporarlo a la red Ethernet existente.

En caso de emplear solo el panel de control de cámaras con un mezclador y un equipo informático en una red compartida, conecte el panel al mezclador, y luego el otro puerto Ethernet a su PC.

Después de conectar el panel al equipo ATEM, se encenderán las luces del panel y se mostrará la cámara asignada en las pantallas de cada módulo CCU. Esto indica que el panel está encendido, conectado al mezclador y listo para ser utilizado.

El proceso de conexión es muy rápido, dado que cada unidad ATEM tiene una dirección IP predeterminada. Esto significa que, una vez que los equipos están conectados entre sí, los ajustes de red se configuran automáticamente y funcionan de manera inmediata.

Sin embargo, si decide añadir un panel de control de cámaras a un sistema existente, o necesita asignar una dirección IP alternativa para evitar posibles conflictos de red, se brinda la posibilidad de activar o desactivar el protocolo DHCP para determinar la mejor dirección de forma automática o manual, respectivamente.

Modificación de los ajustes de red

Cambiar los ajustes de red implica configurar manualmente la dirección IP del panel, de modo que pueda incorporarse a la red, y luego ingresar la del mezclador en el panel para que el mezclador pueda identificarlo. Dichos parámetros se encuentran en el menú AJUSTES del panel.

La primera pantalla corresponde al menú de inicio. Para acceder a los ajustes de red, presione el botón AJUSTES.

PANEL CÁMARA BANCO A APLICAR A TODAS CONTROL DE CÁMARAS Camera 1 Camera 1 Genérico CÁMARA MODELO

Presione el botón AJUSTES en la pantalla de inicio para acceder a los distintos parámetros de configuración del panel.

Lo primero que aparece son los ajustes del protocolo DHCP. Debajo de este, se visualizan una serie de puntos pequeños. A medida que se presiona la flecha para alternar entre las distintas opciones, los puntos se destacan para mostrar la pantalla seleccionada. Estos íconos permiten acceder a todos los ajustes disponibles en el panel.

Para configurar la dirección IP del panel de control:

1 Si desea que el panel determine la dirección IP compatible de forma automática, presione el botón DHCP SÍ.

SUGERENCIA: Si conoce la dirección IP de su red, puede ir a la siguiente pantalla para confirmar que el panel haya seleccionado una dirección compatible.

2 Si desea ingresar la dirección IP manualmente, asegúrese de seleccionar la opción DHCP NO y luego, mediante la flecha, acceda a la opción Panel – Dirección IP.
3 Utilice los mandos giratorios para cambiar los diferentes campos de la dirección IP.
4 Presione el botón correspondiente a la flecha para acceder a los ajustes de la máscara de subred y el puerto de enlace, a fin de realizar las modificaciones necesarias.
5 Una vez que se especifican los valores correspondientes, presione el botón GUARDAR para confirmar los cambios realizados.

Al configurar la dirección IP del panel de control, este puede comunicarse con la red.

El siguiente paso es ingresar la dirección IP del mezclador en el panel de control, con el propósito de que este pueda identificarlo en la red.

SUGERENCIA: Cuando ambos dispositivos están cerca uno del otro, es útil abrir el menú de ajustes de red en el mezclador para poder observar su dirección IP mientras se ingresan los distintos números en el panel. Además, es una buena manera de comprobar la configuración de red en ambos dispositivos.

Para configurar la dirección IP del mezclador en el panel de control:

1 Presione el botón ubicado sobre la flecha para acceder a la opción Mezclador – Dirección IP.
2 Seleccione los números para cada campo mediante los mandos giratorios situados debajo de la pantalla.
3 Presione el botón GUARDAR para confirmar los cambios.

Una vez que el panel identifica el mezclador, se deberían encender todos los controles del panel. Esto indica que ambos dispositivos están comunicados y, en consecuencia, es posible controlar las cámaras mediante las salidas SDI del mezclador.

Por el contrario, si las luces no se encienden en el panel, verifique la configuración de red y asegúrese de que los cables Ethernet están conectados de manera adecuada.

Distribución de los controles en el panel

Cada módulo de la unidad incluye los mismos controles. Los ajustes del menú pueden modificarse utilizando los botones contextuales y las opciones en pantalla.

1 F45 0.0 2 F88 0.0 3 F38 0.0 4 F45 0.0

Cada módulo de la unidad incluye los mismos controles.

Menú de ajustes en pantalla

Al presionar el botón INICIO, se regresa a la pantalla principal, desde la cual es posible acceder a todos los ajustes del panel, tales como las opciones de red, las salidas auxiliares para controlar las cámaras, el nivel de negro general y el brillo de las luces en los diferentes controles. Asimismo, se brinda la posibilidad de identificar la versión del software y el mezclador al cual está conectado.

PANEL CÁMARA EANCO A APLICAR A TODAS CONTROL DE CÁMARAS Camera 1 Camera 1 Generico CÁMARA MODELO

La pantalla de inicio incluye funciones a las que probablemente sea necesario acceder con frecuencia, por ejemplo, para seleccionar el banco deseado o aplicar los ajustes predeterminados a todas las cámaras.

Bancos de cámaras A y B

En la parte superior de la pantalla de inicio se visualiza el banco de cámaras seleccionado.

Por ejemplo, en caso de estar controlando ocho cámaras y querer contar con un módulo exclusivo para cada una, es posible asignar las cámaras 1 a 4 a cada módulo del banco A, y luego las cámaras 5 a 8 al banco B.

Durante una producción en directo, puede presionar el botón BANCO A/B para alternar entre ellos, lo cual brinda la posibilidad de controlar de inmediato las cámaras asignadas a los módulos. Esta es una forma más rápida y organizada de manejar las cámaras, en vez de alternar entre ellas en cada CCU durante una transmisión.

PANEL CÁMARA BANCO A APLICAR A TODAS CONTROL DE CÁMARAS Camera 1 Camera 1 Genérico CÁMARA MODELO

Presione el botón BANCO A/B para alternar entre ellos, o manténgalo presionado para activar o desactivar todo el banco.

Por otro lado, también es posible desactivar los bancos al mantener presionado el botón correspondiente hasta que aparezca la opción BANCO DESACTIVADO en la pantalla.

Al desactivar los bancos, es posible cambiar las cámaras de los módulos, según sea necesario. Para activar los bancos, presione el botón nuevamente.

CONTROL DE CAMBRAS Camera 1 Camera 1 Camera 2 Camera 2 Camera 3 Camera 3 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 4 Camera 1 Camera 1 Camera 2 Camera 2 Camera 3 Camera 3 Camera 4

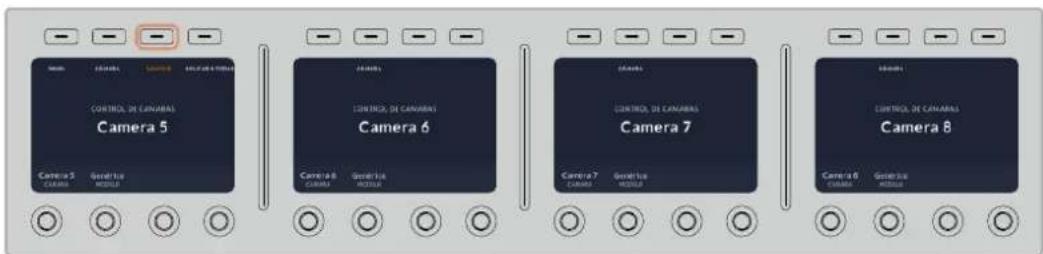

CONTROL DE CANABAS Camera 5 Camera 6 Camera 7 Camera 8

La configuración de bancos permite asignar dos grupos de cámaras a los cuatro módulos y luego alternar de forma inmediata entre ellos presionando el botón BANCO A/B.

SUGERENCIA: Es posible seleccionar cualquier cámara para cada módulo CCU en ambos bancos. Por ejemplo, si desea tener un control constante sobre la cámara 1, incluso al cambiar de banco, solo es necesario asegurarse de que dicha cámara esté activada en uno de los módulos de cada banco.

Panel

Al presionar el botón PANEL en la pantalla de inicio, es posible acceder a los distintos parámetros del panel mediante la flecha. Por ejemplo, en el primer grupo, aparecen los ajustes del protocolo DHCP y la dirección IP, los cuales se describen en el apartado que muestra cómo modificar los ajustes de red al conectar el panel a un mezclador ATEM. Continúe leyendo este apartado para obtener más información al respecto.

Salidas auxiliares

Este ajuste permite seleccionar la salida que desea asignar al control de la cámara. Gire el mando situado debajo de la pantalla en sentido horario o antihorario para elegir la opción deseada.

INICIO PANEL Salidas auxiliares 1 AUXILIARE

Gire el mando a fin de asignar una salida auxiliar para controlar la cámara.

Nivel de negro general

Al activar o desactivar esta función, es posible controlar el nivel de negro general, también conocido como pedestal. Esto resulta útil si el objetivo es bloquear dicho parámetro y, de este modo, evitar cambios imprevistos durante una transmisión. Para cambiar el valor del pedestal, basta con girar la rueda de la palanca hacia la derecha o la izquierda. Consulte los siguientes apartados para obtener más información al respecto.

Brillo

Esta función permite modificar el brillo de los botones, indicadores, ledes y pantallas en el panel. Gire los mandos correspondientes de cada parámetro hacia la derecha o la izquierda para aumentar o disminuir el brillo de las luces, respectivamente.

Ajustes de la cámara

Este menú permite configurar la velocidad de obturación de las cámaras y realizar modificaciones cromáticas. Presione el botón junto a la flecha derecha para acceder a los ajustes disponibles.

Botón de enfoque automático

Presione este botón para ajustar el enfoque en forma automática si cuenta con un objetivo que admita dicha función. Cabe destacar que, aunque la mayoría de los modelos brindan la posibilidad de ajustar el enfoque electrónicamente, algunos incluyen además un modo de ajuste manual. Por consiguiente, es importante comprobar que se haya seleccionado el modo automático. En algunos casos, esto se logra moviendo el anillo de enfoque del objetivo hacia adelante o atrás.

Zoom

Este control brinda la posibilidad de acercar o alejar la imagen al usar objetivos compatibles con servomecanismos integrados. Funciona de la misma manera que el interruptor físico de la cámara, que permite aumentar o disminuir la distancia focal. Mueva el mando giratorio en sentido horario o antihorario para modificar un parámetro.

Enfoque manual

Utilice el control de enfoque para enfocar la imagen manualmente. Mueva el mando giratorio en sentido horario o antihorario para ajustar el enfoque al mirar la secuencia y obtener imágenes nítidas.

Control de la velocidad de obturación

Mueva el mando giratorio hacia la izquierda o la derecha para ajustar la velocidad de obturación. A tales efectos, también es posible utilizar los botones para dicho parámetro en la unidad de control de cámaras. Una buena forma de lograr más brillo en las imágenes sin modificar la ganancia es disminuyendo la velocidad de obturación, ya que de este modo se incrementa el tiempo de exposición del sensor. Al aumentar la velocidad de obturación, se reduce el rastro dejado por los objetos en movimiento, y por consiguiente este parámetro puede emplearse asimismo para lograr una mayor nitidez en tomas de acción.

Ajustes cromáticos

Contraste	Este control permite ajustar el intervalo entre los valores más claros y oscuros de una imagen. El efecto es similar al que se obtiene realizando ajustes opuestos mediante los controles generales situados debajo de las opciones Luces y Sombras. El valor predeterminado es 50 %.
Pivote	Una vez ajustado el contraste, el pivote permite cambiar el punto medio de dicho parámetro. En las imágenes más oscuras, podría resultar necesario seleccionar un valor menor para evitar que las sombras no pierdan demasiados detalles al aumentar el contraste, mientras que en las más claras, valor más alto brinda la posibilidad de incrementar la densidad de las sombras adecuadamente.
Mezcla de luminancia	Este control permite ajustar el equilibrio entre los modos de procesamiento RGB e YRGB. Al seleccionar un valor de 100, es posible ajustar el balance cromático independientemente del brillo.
Matiz Este control	permite modificar los matices de la imagen recorriendo el perímetro del círculo cromático. El valor predeterminado de 180 grados muestra la distribución original de este parámetro. Al incrementar o disminuir dicho valor, los matices rotarán en sentido horario o antihorario.
Saturación	Este control permite aumentar o disminuir la cantidad de color en la imagen. El valor predeterminado es 50 %.
Tlnte Al ajustar esta opción, se añaden tonos verdes o magentas a la imagen, a fin de lograr un mejor balance cromático.

Controles de los módulos CCU

Los controles correspondientes a cada módulo están organizados en tres grupos distintos, según se describe a continuación.

Ajustes predeterminados y parámetros de la cámara

Los botones SCENE FILE permiten almacenar todos los parámetros de la cámara asignada a cada módulo. Es posible cambiar ajustes tales como la velocidad de obturación, la ganancia general y el balance de blancos, o activar las barras de color. Consulte el apartado Control de cámaras para obtener más información al respecto.

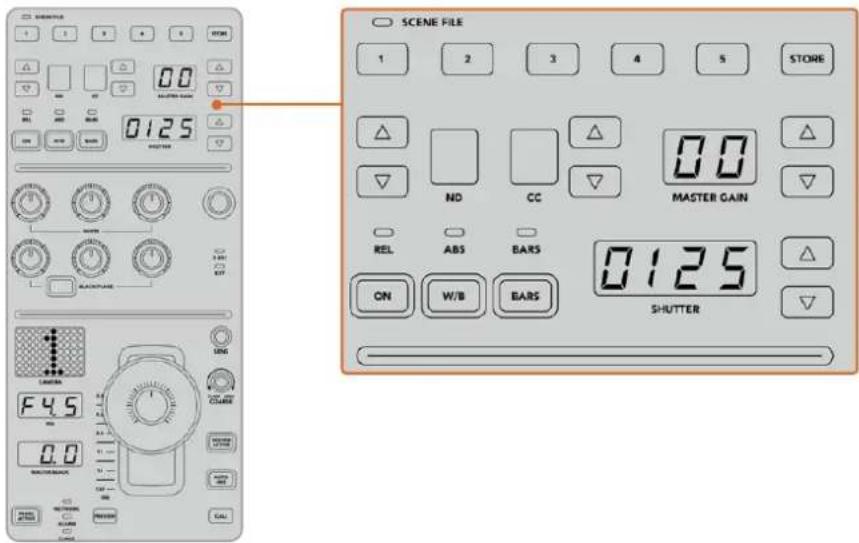

SCENE FILE 1 2 3 4 5 STORE ND CC MASTER GAIN REL ABS BARS ON W/B BARS 0125 SHUTTER F4.5 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.125

La parte superior de cada módulo CCU permite almacenar y aplicar ajustes predeterminados. Además, incluye opciones particulares de la cámara, tales como la velocidad de obturación, la ganancia general, el balance de blancos y las barras de color.

Controles para el balance cromático

Los mandos correspondientes al balance cromático de los canales rojo, verde y azul que se encuentran en la sección central permiten ajustar estos valores en las luces, los tonos intermedios y las sombras. Los controles WHITE brindan la posibilidad de modificar los valores RGB de las luces, mientras que los mandos BLACK/FLARE facilitan el ajuste de los valores RGB para las sombras. A fin de ajustar los tonos intermedios, es necesario mantener presionado el botón situado debajo de estos controles y utilizar los mandos de las sombras.

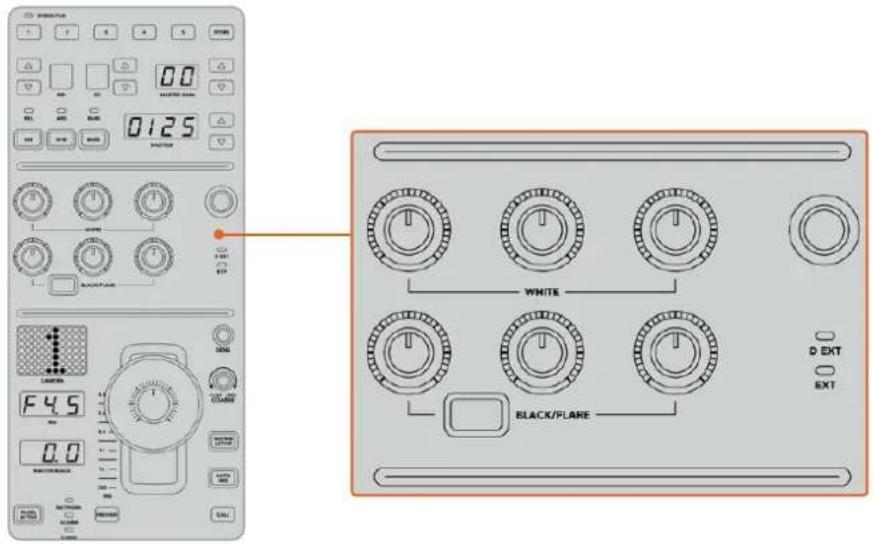

0125 WHITE BLACK/FLARE D EXT EXT

Los controles de balance cromático permiten ajustar los canales rojo, verde y azul para la ganancia general, los tonos intermedios y el pedestal.

También hay un control al cual se le podrán asignar diferentes funciones en un futuro. Por ahora, permite incrementar o disminuir el brillo (o luminancia) general de la imagen. Consulte el apartado Control de cámaras para obtener más información al respecto.

Controles para el objetivo

El grupo de controles situado en la parte inferior es el más utilizado durante una producción.

Lo primero que se observa es la palanca de mando, la cual se usa para abrir y cerrar el diafragma de la cámara, también conocido como nivel de blancos o de ganancia, y para ajustar el nivel de negro general, o pedestal.

SUGERENCIA: También es posible presionar la palanca para ver la señal de dicha cámara a través de la salida auxiliar.

A fin de ajustar la ganancia, basta con mover la palanca hacia arriba o abajo para abrir o cerrar el diafragma, respectivamente. Por otro lado, para aumentar o disminuir el pedestal, gire la rueda situada debajo de la palanca, ya sea hacia la derecha o la izquierda. Como resultado, se obtiene un control más preciso de ambos parámetros usando el mismo mando.

0125 CAMERA F4.5 IRIS 0.0 MASTER BLACK PANEL ACTIVE NETWORK ALARM CABLE PREVIEW SENS CLOSE OPEN COARSE IRIS/MB ACTIVE AUTO IRIS CALL

El grupo de controles situados en la parte inferior del módulo CCU es el más utilizado durante una producción en directo.

Los otros controles y mandos giratorios de este grupo permiten ajustar la sensibilidad de la palanca y el límite máximo de ganancia, o bloquear y desbloquear el módulo, entre otras posibilidades. Consulte el siguiente apartado para obtener más información al respecto.

Cómo controlar las cámaras

Este apartado describe todas las funciones de cada módulo CCU y brinda información general sobre cómo controlar las cámaras.

El primer paso para poder controlar las cámaras es asignar cada una de ellas a un módulo.

Cómo asignar una cámara a un módulo CCU

En la parte inferior de cada una de las pantallas de inicio, se puede ver el número de la cámara asignada. Asimismo, el dispositivo cuenta con mandos debajo de las mismas. Basta con girar el correspondiente para cambiar el número de cámara. El nombre se modificará en la pantalla y se enciende de rojo cuando la cámara está al aire.

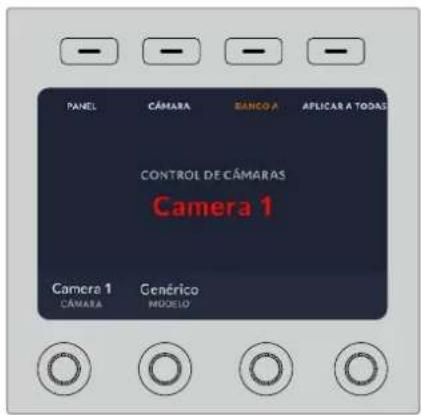

PANEL CÁMARA BANCO A APLICAR A TODAS CONTROL DE CÁMARAS Camera 1 Camera 1 Genérico CÁMARA MODELO

El nombre y número de la cámara en la pantalla de inicio determinan la unidad que se ha asignado para cada uno de los módulos CCU.

SUGERENCIA: El número que se muestra al lado de la palanca de mando cambiará cuando se asigne una cámara. Este facilita la identificación de la unidad y se iluminará en rojo cuando la señal se emita al aire mediante la salida principal.

Los botones numerados a lo largo de la parte superior de cada uno de los módulos permiten almacenar y cargar rápidamente hasta cinco configuraciones predeterminadas. Por ejemplo, una vez realizados los ajustes en una cámara, al estar listo para la transmisión, es posible guardarlos y aplicarlos cuando sea necesario a otra de las unidades. Es un proceso muy rápido.

Para almacenar ajustes predeterminados:

1 Presione el botón STORE de un módulo CCU. Este se encenderá de color rojo indicando que el dispositivo está listo para guardar ajustes predeterminados.
2 Presione uno de los botones numerados.

El indicador SCENE FILE y los botones se iluminarán, indicando que los ajustes han sido guardados o aplicados.

Para aplicar ajustes predeterminados:

Presione el botón con el número correspondiente a los ajustes guardados que se desean aplicar.

Eso es todo lo que hay que hacer.

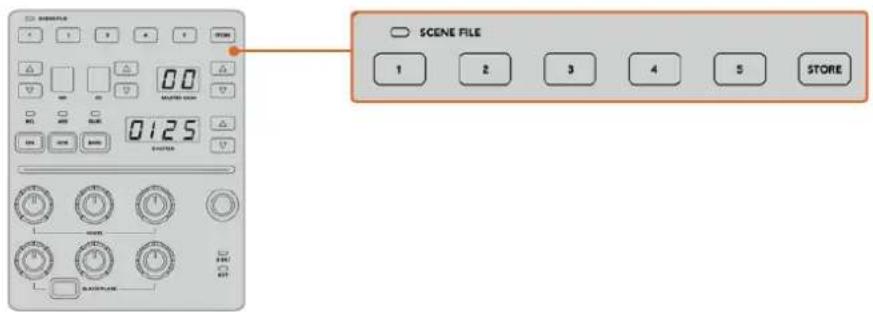

SCENE FILE 1 2 3 4 5 STORE

Los botones para ajustes predeterminados permiten guardar y aplicar configuraciones de los módulos CCU.

Aplicar a todas

Al activar esta opción, es posible aplicar ajustes predeterminados previamente almacenados a todas las cámaras de forma simultánea. Para ello, basta con presionar el botón correspondiente en uno de los módulos CCU.

Por ejemplo, podemos tener una configuración específica optimizada para cada cámara en un set de la producción en directo. Al volver al mismo set de rodaje, es probable que sean una gran cantidad de ajustes los que se desean aplicar.

A continuación, se muestra cómo aplicar ajustes complejos a múltiples cámaras simultáneamente.

Para aplicar ajustes predeterminados a varias cámaras:

1 Una vez que todas las cámaras están preparadas, guarde los ajustes predeterminados para cada unidad presionando el botón 1.
2 Active la función APLICAR A TODAS pulsando el botón contextual correspondiente en la pantalla de inicio.
3 A continuación, haga los cambios necesarios para cada cámara.
4 Presione el botón 1 de cualquier módulo. Los ajustes guardados correspondientes a dicho botón se aplicarán a cada módulo CCU de manera independiente.

NOTA: Aunque esta función es bastante útil, se aconseja emplearla con precaución, ya que afecta a todas las cámaras, incluida la que está transmitiendo la señal principal.

Asimismo, recomendamos activar la función APLICAR A TODAS para ajustes concretos antes de que la señal esté al aire y desactivarla inmediatamente después.

Filtros de densidad neutra

Este ajuste estará disponible próximamente.

Corrección cromática

Este ajuste estará disponible próximamente.

Ganancia general

La configuración de la sensibilidad ISO y la ganancia en las cámaras de Blackmagic Design se pueden ajustar utilizando los controles destinados a ello en el panel CCU. Para incrementar la ganancia general, presione la flecha hacia arriba, situada al lado del indicador MASTER GAIN. Para reducirla, presione la flecha hacia abajo.

Esto permite obtener más luminosidad en condiciones de luz escasa. Sin embargo, se aconseja usar este ajuste con precaución, puesto que podría aparecer ruido en la imagen cuando se alcanzan los niveles más altos.

SUGERENCIA: Cuando se selecciona un valor negativo, se ilumina la flecha hacia abajo. Si es uno positivo, se ilumina la flecha hacia arriba.

Control relativo y control absoluto

El panel cuenta con dos modos que determinan cómo se va a mantener la sincronización entre los controles físicos y los ajustes. Estos son control relativo y control absoluto.

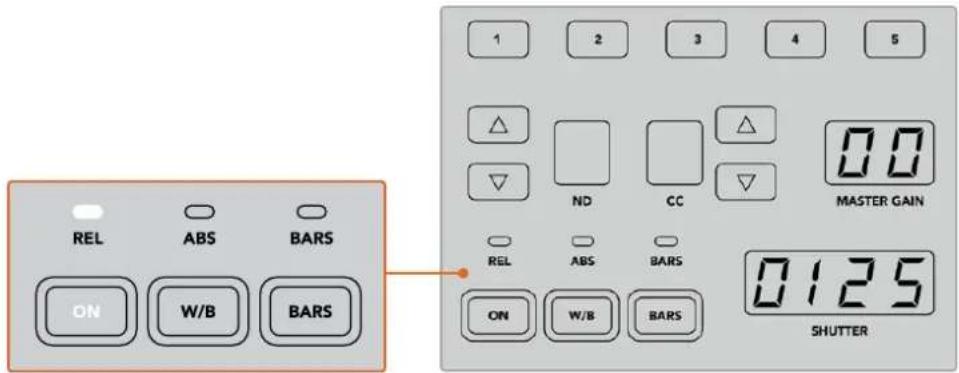

REL ABS BARS ON W/B BARS 1 2 3 4 5 △ ▽ ND CC 00 MASTER GAIN REL ABS BARS ON W/B BARS 0125 SHUTTER

Al preslonar el botón ON repetidamente, se alterna entre ambos modos.

Control relativo

En el modo de control relativo, cuando una función se ajusta de manera externa y deja de estar sincronizada con el control correspondiente en el panel, la próxima vez que se realice un cambio, el valor de la misma volverá de forma gradual a coincidir con el nuevo ajuste realizado.

Por ejemplo, si el diafragma de la cámara está configurado con un valor f 2.8 en el panel, pero desde el programa ATEM Software Control se ha fijado a f 5.6, la palanca de mando en el panel seguirá situada en el valor original, aunque en realidad se esté aplicando otro. En este modo, al mover la palanca para ajustar el nivel de ganancia, este disminuirá de manera progresiva a partir de f 5.6 hasta volver a sincronizarse con el controlador de la unidad CCU, a medida que se hacen cambios. El proceso es casi imperceptible para el usuario.

Control absoluto

El modo de control absoluto hace que los ajustes estén siempre sincronizados con los botones y mandos correspondientes.

NOTA: Cabe destacar que cuando el panel funciona en modo de control absoluto, al modificar ajustes desde el programa ATEM Software Control o desde uno de los módulos CCU, el siguiente ajuste que se realice en el panel de control resultará en un cambio abrupto, puesto que dicho parámetro volverá a su valor inicial.

Por ejemplo, si la palanca en el panel indica que la apertura del diafragma es de f 2.8, y se cambia a f 5.6 mediante el programa ATEM Software Control, la próxima vez que se ajuste el nivel de ganancia empleando la palanca, este volverá a f 2.8 y desde ahí comenzará a cambiar. Esto se debe a que la palanca aún se encuentra en la posición original en el panel de control.

Por esta razón, es importante decidir antes de emitir la señal qué modo se va a usar, para así evitar cambios accidentales cuando está al aire.

Balance de blancos

Es posible ajustar el balance de blancos de cada una de las cámaras manteniendo pulsado el botón W/B y presionando las flechas situadas junto al indicador SHUTTER, dependiendo de si se desea una imagen más cálida o más fría. Este indicador muestra el valor del balance de blancos, lo que facilita la monitorización de la temperatura del color en grados Kelvin. Para comprobar el valor del balance de blancos, basta con mantener pulsado el botón correspondiente y observar el número en el indicador.

SUGERENCIA: Al modificar el balance de blancos o la velocidad de obturación, es posible aumentar la rapidez del cambio manteniendo pulsada la flecha hacia arriba o abajo, respectivamente.

REL ABS BARS ON W/B BARS 5000 SHUTTER

Mantenga pulsado el botón W/B y presione las flechas junto al indicador SHUTTER a fin de determinar un valor para el balance de blancos en grados Kelvin.

Barras de color

Al presionar el botón BARS, se muestran barras de color en la cámara. Presiónelo nuevamente para desactivarlas.

Velocidad de obturación

Las flechas situadas junto al indicador SHUTTER permiten modificar la velocidad de obturación. Presione la flecha hacia arriba para aumentar el valor, o hacia abajo para disminuirlo. Generalmente, para las producciones en general, la velocidad de obturación es de 50, que corresponde a 1/50 segundos y produce un desenfoque dinámico agradable. Por el contrario, si se quieren lograr imágenes más nítidas con menor desenfoque, por ejemplo, al rodar eventos deportivos, es preferable una velocidad más alta.

REL ABS BARS ON W/B BARS 0125 SHUTTER

Presione las flechas hacia arriba o abajo para ajustar la velocidad de obturación de la cámara.

Controles para el balance de blancos y negros

Las dos filas de mandos giratorios se utilizan a fin de ajustar el balance cromático de los niveles de blanco y negro (ganancia y pedestal, respectivamente). Para realizar cambios, basta con mover los controles rojo, verde y azul hacia la izquierda o la derecha.

SUGERENCIA: Para lograr ajustes cromáticos más precisos, se recomienda monitorizar las representaciones gráficas, por ejemplo, la forma de onda, la gráfica RGB o el vectorscopio, en el dispositivo Blackmagic SmartScope 4K.

Botón para el negro/reflejo

El botón BLACK/FLARE permite ajustar el color de los tonos intermedios al mantenerlo presionado y girar los controles rojo, verde y azul correspondientes.

D EXT/EXT

Esta función estará disponible próximamente.

Cámara

Cada módulo tiene un indicador que muestra el número de la cámara que controla. Este será verde cuando la unidad se encuentra en estado neutro y rojo cuando está transmitiendo la señal principal.

Control de ganancia y pedestal

La palanca de mando permite realizar ajustes precisos en los niveles de pedestal y ganancia.

Al moverla hacia arriba o abajo regula la apertura del diafragma (o ganancia). El indicador correspondiente se iluminará, proporcionando un valor aproximado de la exposición de la cámara. A fin de saber con exactitud el número f, compruebe el indicador del diafragma.

Por otro lado, la palanca cuenta con una rueda que permite controlar el nivel del pedestal. Dicha rueda estriada proporciona un control más firme, y la parte superior de la palanca presenta un indicador que muestra la posición física de la misma. Gire la rueda hacia la derecha para aumentar el nivel del pedestal y hacia la izquierda para disminuirlo.

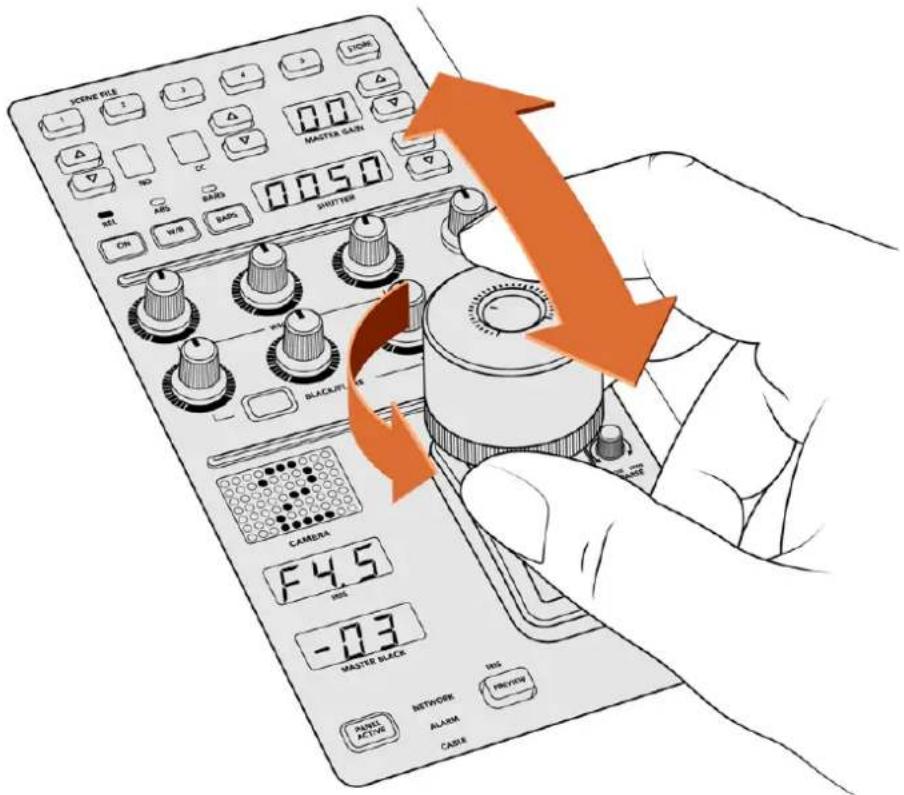

SCENE FILE 1 3 4 5 FROM NO ON 0.050 BASER SHORTER SET ON WR BASL BLACKER CAMERA F4.5 INS -0.3 MASTER BLACK MAIN ACTIVE NETWORKS ALARM CASK INS WARNING

La palanca permite ajustar el nivel de ganancia al desplazarla hacia arriba o abajo, y el del pedestal girando la rueda integrada hacia la derecha o izquierda. Asimismo, presenta un indicador para ofrecer una medición precisa.

Indicadores del nivel del pedestal y la ganancia

Estos indicadores en la palanca muestran el nivel de ganancia, midiendo la exposición del objetivo de la cámara en números f, y el nivel del pedestal.

Anticipo

Al realizar cambios con los controles para la cámara, es posible verificarlos antes de emitir la señal al aire presionando el botón PREVIEW de la unidad o la palanca de mando. De esta forma, las imágenes se transmiten inmediatamente a través de la salida auxiliar empleada a tales efectos. Esta se configura mediante la opción Salidas auxiliares en el panel de control o los ajustes generales para el control de cámaras en el programa ATEM Software Control.

Sensibilidad

El mando SENS permite ajustar la sensibilidad definiendo un rango específico entre un valor máximo y mínimo de ganancia, lo que brinda la posibilidad de lograr un control preciso al emplear la palanca. Por ejemplo, cuando esta se encuentra en el valor máximo, es posible moverla completamente hacia arriba o abajo, aunque esto solo afectará el rango determinado.

La amplitud de dicho rango se determina aumentando o disminuyendo los valores correspondientes.

Control primario

El mando CLOSE/OPEN COARSE permite limitar el nivel máximo del control de ganancia. Por ejemplo, es posible que queramos asegurarnos de que la ganancia nunca esté por encima de una exposición determinada.

Para ello, siga los pasos descritos a continuación:

1 Mueva la palanca hacia arriba para incrementar el nivel de ganancia hasta el punto máximo.
2 Luego, disminuya el ajuste primario girando el mando correspondiente hacia la izquierda, hasta que el nivel de ganancia se encuentre en el valor deseado.

Una vez hecho esto, al mover la palanca hacia arriba o abajo, el nivel de ganancia nunca estará por encima o por debajo de los límites marcados.

SUGERENCIA: Cuando se combinan el control primario y el de sensibilidad, es posible determinar valores más altos y más bajos para la ganancia,

por ejemplo, para limitarla, a fin de que nunca sobrepase f 4.0, porque de lo contrario se perderá información en las zonas más luminosas de la imagen. También sirve para determinar el valor mínimo en f 8.0, con el propósito de mantener un rango óptimo de nitidez en los objetivos.

Para ello, siga los pasos descritos a continuación:

1 Mueva la palanca hacia arriba hasta llegar al nivel de ganancia máximo.
2 Disminuya el ajuste primario hasta el mínimo que se quiere determinar, en este caso, f 4.0.
3 Para fijar el valor mínimo, mueva la palanca hacia abajo, hasta el final.
4 Aumente el ajuste de sensibilidad hasta que la ganancia alcance el límite más bajo que se quiere fijar, en este caso, f 8.0.

Ahora, es posible mover la palanca completamente hacia arriba o abajo, y el nivel de ganancia siempre se mantendrá entre los límites marcados. Esta es una manera útil de determinar el rango de exposición y controlar la ganancia de forma precisa mediante la palanca, ya que permite desplazarla completamente hacia arriba o abajo.

Diafragma y pedestal

El botón IRIS/MB ACTIVE permite bloquear los niveles determinados para estos parámetros, a fin de que no sucedan cambios inesperados. Al presionar dicho botón, se bloquean los niveles de pedestal y ganancia, de modo que, si se mueve la palanca accidentalmente, no afectará los valores. Cuando está activado, el botón se encenderá de color rojo. Para desactivarlo, basta con volver a presionarlo.

SUGERENCIA: Es posible bloquear el nivel de pedestal de manera independiente desactivando la opción Nivel de negro general en el menú de ajustes. Al realizar esto, aún se puede ajustar la ganancia. Nótese que, para volver a realizar cambios en el pedestal, es necesario activar de nuevo esta opción.

Apertura automática

Al emplear objetivos compatibles con el control electrónico de la apertura del diafragma, es posible presionar el botón AUTO IRIS para ajustar la exposición de manera automática. Esta se configurará basándose en la intensidad media del brillo, brindando una exposición promedio entre las partes más claras de las zonas más luminosas y las más oscuras de las sombras.

Comunicación

Manteniendo presionado el botón CALL, la luz piloto de la cámara conectada parpadeará. Esta es una manera muy útil de llamar la atención de los camarógrafos o de indicarles que la señal va a ser emitida al aire.

También parpadeará el indicador con el número de cámara situado junto a la palanca, de modo que es posible confirmar que la comunicación se ha establecido.

Panel activo

Una vez que se han realizado todos los ajustes en la cámara, es posible bloquear los controles para que no ocurran cambios imprevistos. Al presionar el botón PANEL ACTIVE se activa un sistema de seguridad en ese módulo CCU que evita que esto suceda. Para desactivarlo, basta con volver a presionarlo. Esta es una función útil en grabaciones con escenas fijas para evitar cambios accidentales en los ajustes, por ejemplo, al filmar un plano general del público entrando a un estadio.

El dispositivo ATEM Camera Control Panel es una manera interesante, práctica y eficiente de controlar las cámaras Blackmagic Design en producciones en directo. Estamos convencidos de que disfrutará la experiencia, ya que permite ajustar la exposición y otros ajustes de la cámara, brindando así la posibilidad a los operadores de concentrarse en el encuadre y el enfoque.

Sistemas de señalización

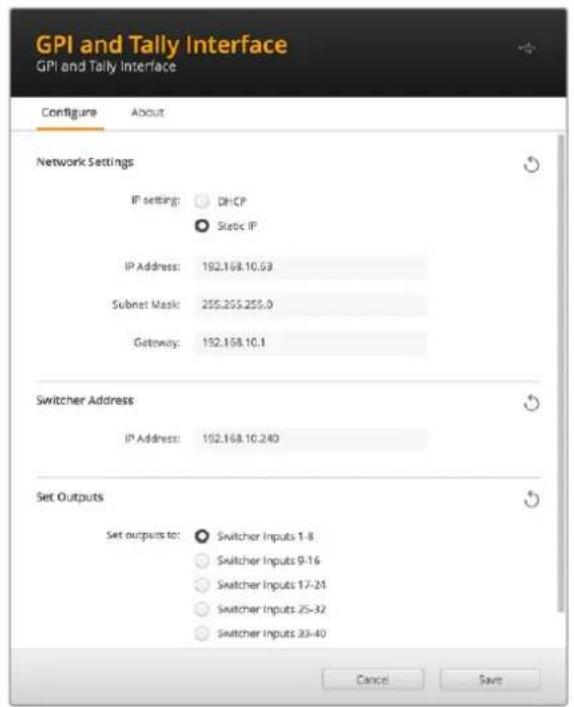

Señalización mediante el dispositivo GPI and Tally Interface

Los mezcladores ATEM pueden comunicarse con cámaras y monitores enviando señales para identificar la fuente que está siendo transmitida.

Esta señal se utiliza generalmente para encender una luz roja sobre la cámara o el monitor, de forma que el operador sepa que está al aire. Asimismo, en dispositivos tales como los monitores Blackmagic SmartView 4K, permite identificar las imágenes al aire y los anticipos mediante bordes de distintos colores. De esta forma, el equipo de producción puede determinar con facilidad la cámara cuya señal se está transmitiendo.

El dispositivo GPI and Tally Interface cuenta con ocho relés mecánicos utilizados en sistemas de señalización. La señal se envía desde el puerto Ethernet del mezclador ATEM al dispositivo, y ambos deben compartir la misma red. Siguiendo las indicaciones en la parte trasera, se pueden conectar equipos compatibles con sistemas de señalización por cierre de contacto, tales como los monitores Blackmagic SmartView Duo o SmartView HD. Es posible conectar hasta ocho unidades GPI and Tally Interface. Al emplear los modelos ATEM Television Studio, solo se necesita una unidad.

Las entradas consisten en interruptores ópticos que se activan por una conexión a tierra con un voltaje máximo de 5 V a 14 mA.

Las salidas consisten en relés mecánicos conectados a tierra con un voltaje máximo de 30 V a 1 A.

Modificación de ajustes en la red y el sistema de señalización

El programa ATEM Setup permite modificar los parámetros de red en el dispositivo, de modo que pueda comunicarse con el mezclador. Para ello, debe estar conectado a un equipo informático mediante el puerto USB.

1 Conecte el dispositivo a la misma red Ethernet del mezclador ATEM.
2 Conecte el dispositivo a un puerto USB del equipo informático y a una toma de corriente.
3 Ejecute el programa ATEM Setup.
4 Si el mezclador ATEM se conecta directamente al equipo informático o al panel de control sin un conmutador de red, seleccione la opción Configure Address Using Static IP. Sugerimos utilizar la dirección IP predeterminada del dispositivo (192.168.10.2) para simplificar el proceso.
De todas formas, es posible emplear cualquier otra dirección IP fija dentro del mismo rango del mezclador, siempre que no corresponda a otro dispositivo de la red. Por esta razón, conviene evitar el uso de las direcciones predeterminadas del mezclador, tales como 192.168.10.1, 192.168.10.2, 192.168.10.3, 192.168.10.10, 192.168.10.50, 192.168.10.60 y 192.168.10.240.
Si el mezclador ATEM se conecta mediante un conmutador de red, seleccione la opción Configure Address Using DHCP para obtener automáticamente la dirección IP, la máscara de subred y el puerto de enlace a partir del servidor DHCP.
5 Introduzca la dirección IP del modelo ATEM en el campo Switcher Address. La opción predeterminada del mezclador es DHCP. Alternativamente, es posible cambiarla por una dirección IP fija.
6 Seleccione Switcher Inputs 1-8 en la opción Set tally outputs.
7 Haga clic en el botón Apply. La luz LED de color blanco situada a la derecha del puerto USB debería dejar de parpadear, permaneciendo encendida para indicar que la comunicación con el mezclador se ha establecido correctamente. A continuación, el dispositivo estará listo.
8 Cierre el programa y desconecte el cable USB.

Ajustes de red y de las salidas para el sistema de señalización

Uso de otras consolas de audio

Uso de consolas de audio

En el vertiginoso mundo de las producciones en directo, a veces el uso de equipos facilita el trabajo. A continuación, proporcionamos una idea para mezclar más de una fuente de audio al mismo tiempo en el mezclador ATEM. Una consola de audio conectada al mezclador ATEM brinda la posibilidad de utilizar ambas manos para realizar varios ajustar al mismo tiempo.

La consola puede conectarse al equipo informático como un dispositivo MIDI y se comunica con este mediante los comandos utilizados en los paneles Mackie Control.

Existen varias consolas de audio compatibles con los mezcladores ATEM, pero ante la duda, recomendamos consultar con el fabricante.

ATEM Television Studio

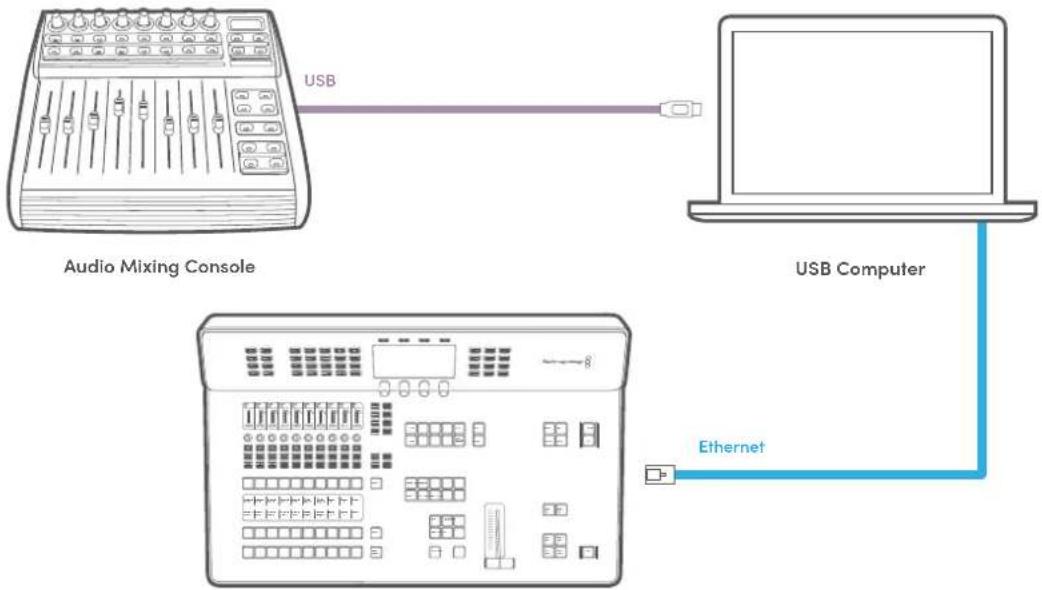

Una consola conectada al equipo Informático en el que se encuentra instalado el programa ATEM Software Control brinda la posibilidad de ajustar varios niveles de audio al mismo tiempo.

Conexión de consolas de audio

1 Conecte la consola de audio compatible con formatos MIDI al equipo informático. Actualmente, la mayoría de las consolas se conectan mediante un cable USB.
2 Compruebe que el equipo informático la reconozca como un dispositivo MIDI.
En equipos Mac OS, haga clic en Aplicaciones, luego en Utilidades y seleccione Configuración de audio MIDI para ejecutar la aplicación. En el menú Ventana, seleccione la opción Mostrar ventana MIDI. Compruebe que la consola aparezca como un dispositivo MIDI.

En equipos informáticos con sistema operativo Windows, acceda al Administrador de dispositivos y seleccione Dispositivos de sonido, video y juegos. Compruebe que la consola figure en la lista de íconos.

3 El programa ATEM Software Control se comunica con la consola mediante los comandos utilizados en dispositivos Mackie, por lo cual deberá ser compatible con estos. También es preciso comprobar que la consola pueda funcionar en modo nativo, o de lo contrario realizar una emulación. Consulte el manual del fabricante para obtener más información sobre la configuración.

Dado que algunas consolas ofrecen varios tipos de emulación, se debe elegir el que permita utilizar la mayor cantidad de funciones. Por ejemplo, en el modelo Behringer BCF 2000, al seleccionar la opción Mackie Control Mapping for Cakewalk Sonar 3 (MCSo), se activan los atenuadores, los selectores de bancos, el control del balance y las funciones AFV y ON/MUTE, así como la pantalla que indica el banco seleccionado para la mezcla de audio. La pantalla no funcionará si se selecciona otro tipo de emulación.

4 Ejecute el programa ATEM Software Control para que busque automáticamente la consola utilizando el primer puerto del primer dispositivo MIDI que encuentre. Haga clic en la pestaña Audio para ver la consola de audio virtual del programa. Intente mover los reguladores de ganancia en la consola y compruebe que los controles del programa reflejen el aumento o la disminución correspondiente. Si es así, la consola de audio se ha configurado correctamente.

Intente mover los reguladores de ganancia en la consola y compruebe que los controles del programa reflejen el aumento o la disminución correspondiente.

Botón MUTE

El sonido siempre está presente en la mezcla cuando el botón ON está encendido en la interfaz del programa informático. Si está apagado, el audio no se escuchará. El botón MUTE de la consola se enciende cuando el audio está presente en la mezcla, a fin de coincidir con la interfaz del programa. El botón permanece apagado si no hay una señal de audio presente, o si se ha silenciado.

Escala de decibeles

Todas las consolas son diferentes y, por lo tanto, la escala impresa sobre la superficie podría diferir de la utilizada en el programa ATEM Software Control. Siempre consulte la intensidad del audio en la interfaz para obtener una lectura correcta.

Es posible emplear un dispositivo DaVinci Resolve Micro Panel para modificar los ajustes disponibles en cada controlador de cámara. Esto permite realizar cambios con mayor rapidez y precisión.

Para configurar el panel:

1 Conecte el panel al equipo informático mediante un cable USB-C y ejecute el programa ATEM Software Control.

2 Seleccione la pestaña Cámara y escoja una unidad haciendo clic en el controlador correspondiente.
3 En el panel, gire los mandos y las esferas para realizar ajustes.

Cómo realizar ajustes cromáticos

Aunque el modelo DaVinci Resolve Micro Panel ha sido específicamente diseñado para el programa DaVinci Resolve, es posible usarlo para realizar ajustes cromáticos en las imágenes captadas por las cámaras.

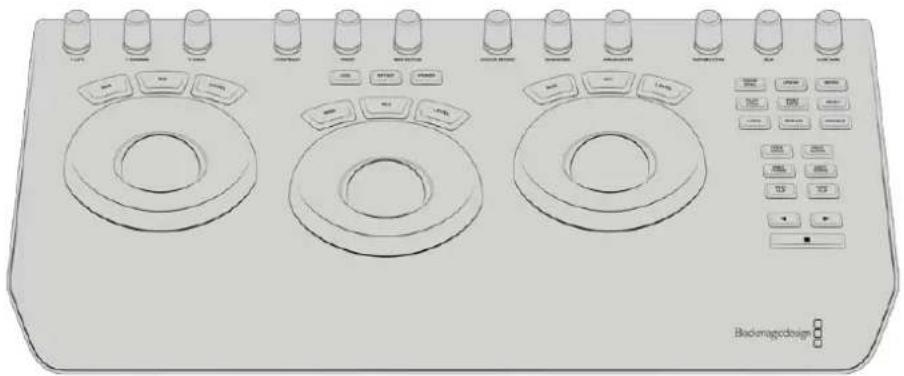

Esferas

Las tres esferas permiten controlar a los parámetros Sombras, Tonos Medios y Luces en el panel de ajustes cromáticos del programa ATEM Software Control. Por su parte, el anillo que las rodea corresponde a los controles generales situados debajo de cada círculo.

Al realizar cambios en el panel, estos se verán reflejados en la interfaz del programa. Utilice los siguientes controles para llevar a cabo ajustes.

Y LIFT	Permite modificar el contraste en la imagen mediante un ajuste de la luminancia en las sombras.
Y GAMMA	Permite modificar el contraste en la imagen mediante un ajuste de la luminancia en los tonos intermedios.
Y GAIN	Permite modificar el contraste en la imagen mediante un ajuste de la luminancia en las luces.
Contraste	Gire este control hacia la derecha o la izquierda para aumentar o disminuir el contraste, respectivamente.
HIGHLIGHTS	Este mando permite controlar la apertura del diafragma de la cámara seleccionada. Gírelo hacia la derecha para abrirlo o hacia la izquierda para cerrarlo.
Saturación	Gire este control hacia la derecha o la izquierda para aumentar o disminuir la saturación, respectivamente.
Matiz	Gire este control hacia la derecha o la izquierda para ajustar la distribución del matiz, según puede apreciarse en el círculo cromático.
Mezcla de luminancia	Gire este control hacia la derecha o la izquierda para seleccionar el modo de procesamiento RGB o YRGB.

Botones de control

Flecha izquierda Permite seleccionar la cámara anterior.

Flecha derecha Permite seleccionar la cámara siguiente.

Consulte la información brindada anteriormente en este apartado para obtener más detalles sobre la forma en la que cada control afecta a la imagen.

Actualizaciones

Actualización del sistema operativo interno

En ocasiones, Blackmagic Design lanza actualizaciones para el sistema operativo interno del mezclador y del panel, con el objetivo de incorporar nuevas funciones o corregir errores y brindar una mayor compatibilidad con otros equipos y aplicaciones.

Para acceder a las mismas, es necesario conectar el mezclador y el panel de control mediante el programa ATEM Setup. Este verificará la versión del sistema operativo interno de la unidad y le preguntará si desea actualizarlo, en caso de ser necesario.

Se recomienda actualizar todos los equipos simultáneamente para evitar que las versiones del software sean diferentes.

ATEM CONTROL SETUP Manuals Install ATEM 9.0 Uninstall ATEM Blackmagic design

Programa de instalación

Para ello, conecte el mezclador directamente al equipo informático mediante un cable USB.

Alternativamente, si el dispositivo ya se encuentra conectado a un equipo informático mediante una red Ethernet, es posible actualizarlo a través de dicha conexión.

Descargue la actualización más reciente para mezcladores ATEM e instálela en su PC o Mac, siguiendo las instrucciones descritas anteriormente. Una vez instalada, las nuevas prestaciones estarán disponibles en el programa utilitario.

Actualización del mezclador

1 Conecte el mezclador a su PC mediante el puerto USB.

Si el dispositivo ya se encuentra conectado a un equipo informático mediante una red Ethernet, es posible actualizarlo a través de dicha conexión.

Al utilizar el puerto USB, compruebe que el mezclador sea el único dispositivo ATEM conectado al equipo informático en el que se ha instalado el programa utilitario. De lo contrario, es posible que no sea detectado.

2 Ejecute el programa ATEM Setup.
3 Aparecerá un mensaje en caso de que sea necesario actualizar el sistema operativo interno del dispositivo. Para iniciar la actualización, haga clic en la opción Update Software. Tenga en cuenta que este procedimiento puede tardar unos minutos. Es importante no desconectar el cable de alimentación durante el mismo.
4 Una vez que el proceso de actualización haya finalizado, aparecerá un mensaje que le solicitará reiniciar el mezclador. Apáguelo, enciéndalo nuevamente y cierre el cuadro de diálogo.

Actualización mediante una red Ethernet

Aunque generalmente suele ser más rápido actualizar el equipo mediante una red Ethernet, hay algunos casos detallados a continuación en los que es necesario recurrir a una conexión USB:

• Es la primera vez que se actualiza el sistema operativo interno.
• Los ajustes de red de los dispositivos ATEM han sido preconfigurados para que estos funcionen inmediatamente. No obstante, si hay otros equipos audiovisuales conectados a la red, los posibles conflictos en las direcciones IP podrían generar inconvenientes de comunicación. Los ajustes de red solo pueden configurarse a través de una conexión USB.

Cables adaptadores para la comunicación y el control de cámaras

Conexión para el sistema de comunicación

La conexión TALKBACK en la parte trasera de los modelos ATEM Television Studio permite comunicarse con los ingenieros y la producción. Al fabricar un cable adaptador con un conector RJ45, configure los pines según el siguiente diagrama.

Configuración de pines del conector RJ45 para la conexión TALKBACK en la parte trasera de los modelos ATEM Television Studio

Conexiones del puerto serial para cables de control

Conexiones de pines RS-422 para cables de control

El protocolo RS-422 emplea conectores DE-9 o RJ12 tradicionales. Es posible utilizar este tipo de conexión a fin de crear una unidad de control para mecanismos PTZ.

A continuación, se proporcionan diagramas que indican la configuración de los pines en dichos conectores.

54321

Recepción (−)	Recepción (+)	Transmisión (−)	Transmisión (+)	Pines de conexión a tierra
8	3	2	71, 4, 6, 9

Configuración de los pines

Configuración de la conexión RJ12 para el control remoto de mecanismos PTZ en el modelo ATEM Television Studio

Diagrama de pines del conector XLR para auriculares

Vistas externas	Pines	Señal	E/S	Descripción
Diagrama de pines del conector XLR para auriculares	1	Intercom MIC (Y)	Entrada -	Estas conexiones admiten micrófonos dinámicos balanceados o no balanceados. El pin 1 corresponde a la señal de modo común, mientras que el 2 se emplea para la señal entrante en ambos tipos de dispositivos. En el caso de las versiones de electreto, se requiere un adaptador externo para corriente continua polarizadora, a fin de utilizar auriculares con micrófono integrado.
	2 Intercom MIC (X) Entrada +
	3 Tierra	Tierra	Tierra
	4 Intercom izq.	Salida
	5 Intercom der.	Salida

Información para desarrolladores (en inglés)

Blackmagic SDI Camera Control Protocol

Version 1.3

Visite nuestra página de soporte técnico a fin de obtener ayuda rápidamente y acceder al material de apoyo más reciente para los productos descritos en este manual.

Página de soporte técnico

Las versiones más recientes de este manual, los distintos programas mencionados y el material de apoyo se encuentran disponibles en nuestro centro de soporte técnico.

Cómo ponerse en contacto con Blackmagic Design

Si no encuentra la ayuda que necesita, solicite asistencia mediante el botón Enviar correo electrónico, situado en la parte inferior de nuestra página de soporte técnico. De manera alternativa, haga clic en el botón Soporte técnico local para acceder al número telefónico del centro de atención más cercano.

Cómo comprobar la versión del software instalado

Para comprobar la versión del programa utilitario instalado en su equipo, seleccione la opción Acerca de ATEM Software Control.

• En equipos Mac, ejecute el programa desde la carpeta de aplicaciones. Seleccione la opción Acerca de ATEM Software Control en la barra superior de la ventana para ver el número de la versión.
• En Windows, ejecute el programa ATEM Software Control desde el menú Inicio. Acceda al menú Help y seleccione la opción About para ver el número de versión.

Cómo obtener las actualizaciones más recientes

Después de verificar la versión del programa instalado en el equipo informático, visite nuestro centro de soporte técnico para comprobar si existen actualizaciones disponibles. Aunque generalmente es recomendable descargar las versiones más recientes, evite actualizar el dispositivo si se encuentra en medio de un proyecto importante.

Normativas

Tratamiento de residuos de equipos eléctricos y electrónicos en la Unión Europea:

Este símbolo indica que el dispositivo no debe desecharse junto con otros residuos domésticos. A tales efectos, es preciso llevarlo a un centro de recolección para su posterior reciclaje. Esto ayuda a preservar los recursos naturales y garantiza que dicho procedimiento se realice protegiendo la salud y el medioambiente. Para obtener más información al respecto, comuníquese con el distribuidor o el centro de reciclaje más cercano.

Según las pruebas realizadas, este equipo cumple con los límites indicados para dispositivos digitales Clase A, en conformidad con la sección 15 de las normas establecidas por la Comisión Federal de Comunicaciones. Esto permite proporcionar una protección razonable contra interferencias nocivas al operar el dispositivo en un entorno comercial. Este equipo usa, genera y puede irradiar energía de radiofrecuencia, y si no se instala o utiliza de acuerdo con el manual de instrucciones, podría ocasionar interferencias nocivas para las comunicaciones radiales. El funcionamiento de este equipo en una zona residencial podría ocasionar interferencias nocivas, en cuyo caso el usuario deberá solucionar dicho inconveniente por cuenta propia.

El funcionamiento de este equipo está sujeto a las siguientes condiciones:

1 El dispositivo no debe causar interferencias nocivas.
2 El dispositivo debe admitir cualquier interferencia recibida, incluidas aquellas que pudieran provocar un funcionamiento incorrecto del mismo.

R-R-BMD-20220729001

R-R-BMD-20220729002

R-R-BMD-20230316001

R-REM-BMD-201805002

Declaración ISED (Canadá)

Este dispositivo cumple con las normas del gobierno de Canadá relativas a equipos digitales clase A.

Cualquier modificación o uso indebido del mismo podría acarrear un incumplimiento de dichas normas.

Las conexiones a interfaces HDMI deberán realizarse mediante cables blindados.

Este equipo cumple con las normas descritas anteriormente al emplearse en entornos comerciales. Nótese que podría ocasionar interferencia radial al utilizarlo en ambientes domésticos.

Seguridad

Para evitar el riesgo de descarga eléctrica, este equipo debe enchufarse a una toma de corriente que disponga de un cable a tierra. Ante cualquier duda, póngase en contacto con un electricista capacitado.

A fin de reducir el riesgo de descarga eléctrica, evite exponer el equipo a goteras o salpicaduras.

Compruebe que la fuente conectada sea compatible, según el voltaje y la intensidad de la corriente indicados junto al conector DC IN.

Este equipo puede utilizarse en climas tropicales, a una temperatura ambiente máxima de 40 °C.

Compruebe que haya suficiente ventilación en torno a la unidad.

La reparación de los componentes internos del equipo no debe ser llevada a cabo por el usuario.

Comuníquese con nuestro centro de atención más cercano para obtener información al respecto.

Evite utilizar el equipo a una altura mayor de 2000 metros.

Declaración del Estado de California

Las partes plásticas de este producto pueden contener trazas de compuestos químicos, tales como polibromobifenilos (PBB), que el Estado de California reconoce como causantes de cáncer, anomalías congénitas o daños reproductivos.

Consulte la página www.P65Warnings.ca.gov para obtener más información al respecto.

Oficina europea

Blackmagic Design B.V, Amsterdam Sloterdijk Teleport Towers Office 2.17, Kingsfordweg 151, Amsterdam, 1043GR.

Advertencia para el personal técnico

Desconecte la alimentación de ambas tomas de entrada antes de reparar el dispositivo.

Precaución: fusible doble (polo activo/neutro)

La fuente de alimentación en este equipo incluye fusibles, tanto en el conductor de línea como en el neutro, y permite su conexión al sistema de distribución eléctrico noruego.

Garantía

12 meses de garantía limitada

Blackmagic Design garantiza que el producto adquirido no presentará defectos en los materiales o en su fabricación por un período de 12 meses a partir de la fecha de compra. Si un producto resulta defectuoso durante el período de validez de la garantía, Blackmagic Design podrá optar por reemplazarlo o repararlo sin cargo alguno por concepto de piezas y/o mano de obra.

Para acceder al servicio proporcionado de acuerdo con los términos de esta garantía, el Cliente deberá dar aviso del defecto a Blackmagic Design antes del vencimiento del período de garantía y encargarse de los arreglos necesarios para la prestación del mismo. El Cliente será responsable del empaque y el envío del producto defectuoso al centro de servicio técnico designado por Blackmagic Design, y deberá abonar las tarifas postales por adelantado. El Cliente será responsable de todos los gastos de envío, seguros, aranceles, impuestos y cualquier otro importe que surja con relación a la devolución de productos por cualquier motivo.

Esta garantía carecerá de validez ante defectos o daños causados por un uso indebido del producto, o por falta de cuidado y mantenimiento. Blackmagic Design no tendrá obligación de prestar el servicio estipulado en esta garantía para (a) reparar daños provocados por intentos de personal ajeno a Blackmagic Design de instalar el producto, repararlo o realizar un mantenimiento del mismo; (b) reparar daños resultantes del uso de equipos incompatibles o conexiones a los mismos; (c) reparar cualquier daño o mal funcionamiento provocado por el uso de piezas o repuestos no suministrados por Blackmagic Design; o (d) brindar servicio técnico a un producto que haya sido modificado o integrado con otros productos, cuando dicha modificación o integración tenga como resultado un aumento de la dificultad o el tiempo necesario para reparar el producto. ESTA GARANTÍA OFRECIDA POR BLACKMAGIC DESIGN REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA. POR MEDIO DE LA PRESENTE, BLACKMAGIC DESIGN Y SUS DISTRIBUIDORES RECHAZAN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O IDONEIDAD PARA UN PROPÓSITO PARTICULAR. LA RESPONSABILIDAD DE BLACKMAGIC DESIGN EN CUANTO A LA REPARACIÓN O SUSTITUCIÓN DE PRODUCTOS DEFECTUOSOS CONSTITUYE UNA COMPENSACIÓN COMPLETA Y EXCLUSIVA PROPORCIONADA AL CLIENTE POR CUALQUIER DAÑO INDIRECTO, ESPECIAL, FORTUITO O EMERGENTE, AL MARGEN DE QUE BLACKMAGIC DESIGN O SUS DISTRIBUIDORES HAYAN SIDO ADVERTIDOS CON ANTERIORIDAD SOBRE LA POSIBILIDAD DE TALES DAÑOS. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR EL USO ILEGAL DE EQUIPOS POR PARTE DEL CLIENTE. BLACKMAGIC DESIGN NO SE HACE RESPONSABLE POR DAÑOS CAUSADOS POR EL USO DE ESTE PRODUCTO. EL USUARIO UTILIZA EL PRODUCTO BAJO SU PROPIA RESPONSABILIDAD.

Copyright 2024 Blackmagic Design. Todos los derechos reservados. Blackmagic Design, DeckLink, HDLink, Videohub Workgroup, Multibridge Pro, Multibridge Extreme, Intensity y «Leading the creative video revolution» son marcas registradas en Estados Unidos y otros países. Todos los demás nombres de compañías y productos pueden ser marcas comerciales de las respectivas empresas a las que estén asociados.

El nombre Thunderbolt y el logotipo respectivo son marcas registradas de Intel Corporation en Estados Unidos y otros países.
