MANUAL DE USUARIO WILD DUB 3 NGS

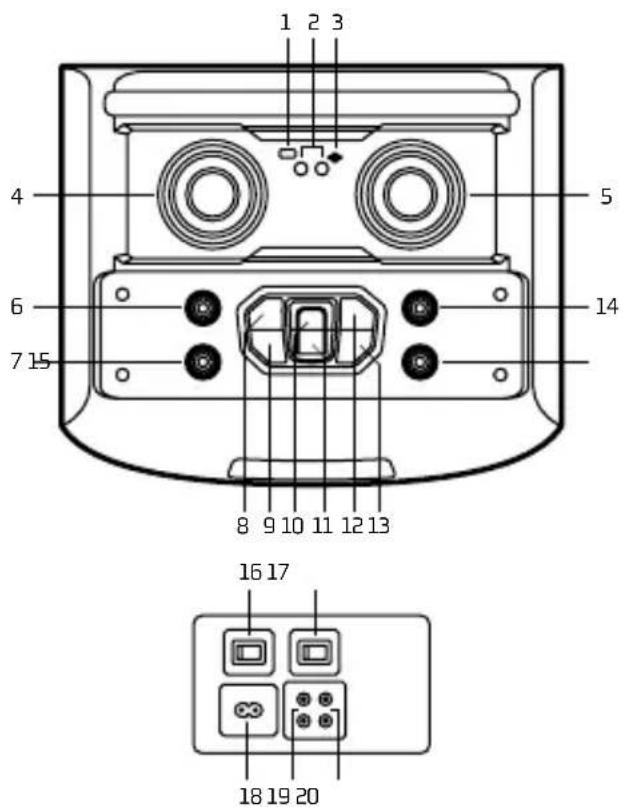

DESCRIPCIÓN DEL PANEL SUPERIOR

1 Entrada USB
2 Entrada de micrófono / entrada de guitarra
3 Entrada de tarjeta SD
4 Volumen del micrófono
Controla el volumen del micrófono en todos los modos, desde CV00 hasta CV16. En modo TWS esta función no está disponible.
5 Volumen +/-
Controla el volumen en todos los modos, desde VL00 hasta VL32
6 Agudos+/-
Ajusta los agudos, desde -9 hasta 9
7 Bajos+/-
Ajusta los bajos, desde -9 hasta 9
8 Anterior
En los modos USB / SD / Bluetooth, presione brevemente para pasar a la canción anterior
9 Ecualizador / Mega bajos
Presione brevemente: Ecualizador para navegar por diferentes estilos de música: NOR, rock, jazz, clásica, pop, country
Mantenga pulsado: Seleccione encendido / apagado para la función mega bajos

10 Reproducción / Pausa

En los modos USB / SD, este es el botón de reproducción / pausa En el modo BT, presione brevemente para reproducción / pausa En el modo TWS, mantenga pulsado para conectar y desconectar el TWS (5 segundos) En el modo AUX-IN, este botón no tiene función

11 Modo

Presione brevemente para saltar a los modos Wireless BT / AUX-IN / USB / SD En el modo BT, mantenga pulsado para desconectar el Bluetooth (3 segundos)

12 Siguiente

En los modos USB / SD / BT, presione brevemente para pasar a la siguiente canción

13 Modo de espera

Al pulsar el modo de espera, todas las funciones permanecerán inactivas

14 Eco

Presione y ajuste el valor con la multifunción desde EC00 hasta EC30

15 Volumen de guitarra

Controla el volumen de la guitarra en el modo de entrada de guitarra

DESCRIPCIÓN DEL PANEL TRASERO

16 ENCENDIDO

Encendido / apagado

17 INTERR. LUZ

Enciende / apaga la luz

18 ACIN

Para conectar el cable de CA para recibir alimentación eléctrica

19 AUX OUT

Para conectar más altavoces a la vez

20 AUX-IN

Para conectar el dispositivo externo en el modo AUX-IN

Nota:

Para una total desconexión de la línea eléctrica, por favor desconecte la clavija de la toma de corriente eléctrica donde esté conectada. La base de toma de corriente debe ser fácilmente accesible.

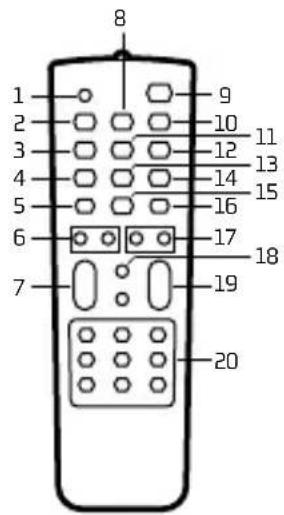

UTILIZAR EL MANDO A DISTANCIA

Colocar las pilas

Retire la tapa de las pilas de la parte posterior del mando a distancia como se indica e inserte 2 pilas de tamaño AAA asegurando la polaridad correcta.

Nota: Apunte a la pantalla LED cuando utilice el mando a distancia

8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

1 Silenciar

Al pulsar este botón se silencia el dispositivo. Al volver a presionar, se activa el sonido.

2 Anterior

En los modos USB / SD / Bluetooth, presione brevemente para pasar a la fuente de sonido anterior

3 Modo

Presione brevemente para saltar a los modos Wireless BT / AUX-IN / USB (con tarjeta USB conectada) / SD (con tarjeta SD conectada)

4 REC

En cualquier modo, pulse el botón "REC" para grabar sonido con el micrófono conectado y grabar en una memoria USB / tarjeta SD

5 Luz

El color cambia automáticamente a los cuatro colores: rojo, verde, azul y violeta. Al pulsar el botón "LUZ", la luz parpadeará y cambiará de color con la música. Al pulsar "LUZ" otra vez, la luz se apagará.

6 Bajos +/-

Ajusta los bajos

7 M. VOL +/−

Controla el volumen del micrófono

8 Reproducir / Pausa

En los modos USB / SD / BT, este es el botón de reproducir / pausa

En el modo AUX-IN, este botón no tiene función

9 En espera

Presione brevemente para poner el altavoz en modo de espera.

Presione de nuevo para activar el altavoz

10 Siguiente

En los modos USB / SD / BT, presione brevemente para pasar a la siguiente canción

11 Voz

Clave de efectos de sonido que pueden enfatizar la voz

12 Repetir

Repetir uno, repetir todo (solo disponible en modos USB / SD)

13 REC PLAY

Reproduce los archivos grabados en USB / SD

14 R-DEL

Borra el archivo grabado (solo disponible en el modo REC PLAY)

15 RGB

Cambiar los colores de las luces LED entre rojo, verde y azul

16 M-PRI

Da prioridad a la voz de micrófono frente a la música

17 Agudos +/-

Ajusta los agudos

18 EQ

Ecualizador para explorar diferentes estilos de música: NOR, rock, jazz, clásica, pop, country

19 VOL+/-

Controla el volumen

20 Teclas 0-9

En modos USB / SD, permiten seleccionar canciones En otros modos, los botones numéricos no tienen función

Para pasar de un modo a otro pulse el botón MODE. Si el dispositivo no tiene conectada una memoria USB o una tarjeta SD, omitirá estos modos.

1. AUX IN

Cuando está conectado el cable de audio, puede conectar el dispositivo a las fuentes de audio multimedia externas por medio del puerto "AUX" en el panel posterior. Después de la conexión, pulse la tecla MODE del dispositivo para acceder al modo AUX. En este momento, el indicador AUX aparecerá en pantalla. Esto significa que el dispositivo puede reproducir los archivos de audio desde otras fuentes multimedia como el PC, un teléfono móvil, un reproductor de MP3 y de MP4, etc.

Nota: En el modo AUX IN no funciona la función avanzar y retroceder canciones. Deberá realizarse a través del dispositivo directamente.

2. REPRODUCCIÓN DE USB/SD

Introduzca la tarjeta SD o una memoria Flash USB en la ranura correspondiente. El dispositivo reproducirá automáticamente la música MP3 de la tarjeta.

3. MODO BLUETOOTH

A. Pulse MODE hasta que en la pantalla aparezca la palabra "BLUE". El icono *empezará a parpadear. En modo Bluetooth el dispositivo está encendido y en modo búsqueda / emparejamiento / reconexión para restablecer enlace.
B. Encienda ahora la función Bluetooth de su teléfono móvil.
C. Busque "NGS WILDDUB" y selecciónelo para realizar el emparejamiento (por primera vez o para emparejar un nuevo dispositivo). Una vez conectado, el icono * dejará de parpadear.
D. El altavoz Bluetooth se reconectará automáticamente si su teléfono móvil ha sido emparejado (según el tipo y la configuración del teléfono móvil, puede ser necesario realizar manualmente la reconexión en algunos dispositivos).

4. TWS (True Wireless Stereo)

A. Con ambos altavoces en modo BT, pulse el botón PLAY/PAUSE de uno de ellos durante 5 segundos.
B. Oirá "beep" y en la pantalla aparecerá "ON" en el principal y "PAUSE" en el secundario.
C. Busque en su dispositivo móvil el dispositivo "NGS WILDDUB" y quedará conectado.

FUNCIÓN DE GRABACIÓN INCORPORADA

1. Enchufe un micrófono en la entrada MIC IN.
2. Inserte la tarjeta de SD o USB en el puerto correspondiente, pulse el botón MODE y seleccione el modo USB / SD.
3. Si la tarjeta SD / USB está enchufada en el altavoz por primera vez, el sistema creará automáticamente una carpeta con el nombre RECORD para guardar archivos grabados (se admite el sistema de archivos FAT32 USB).
4. Cuando esté listo para grabar, pulse el botón REC para ir al modo de grabación. La salida de sonido actual se detendrá y se activará el modo MICRO, la pantalla muestra el tiempo de grabación. El dispositivo comienza a grabar cuando la pantalla muestra 00:01 y los usuarios pueden utilizar el micrófono para grabar.

ESPECIFICACIONES TÉCNICAS

TWS

Entradas USB / SD / BT / AUX

Entrada de micrófono

Entrada de guitarra

Pantalla LED

Luces LED

Salida AUX

Voltaje de entrada: 100V-240V CA 50/60Hz

Rango de frecuencia: 20Hz \~ 20kHz

WILDDUB3 WILDDUB2

Potencia de salida

(Peak power): 1200W 800W

Frecuencia funcionamiento Bluetooth: 2402-2480 MHz 2402-2480 MHz

Potencia de salida RF máx: 6.37 dBm 6.37 dBm

Tamaño del woofer: 2 x 15" 2 x 12"

Tamaño del tweeter: 2 x 6" 2 x 4"

Potencia RMS: 120W 100W

Si en el futuro tiene que desechar este producto, tenga en cuenta que:

Los residuos de productos eléctricos no se tienen que tirar con la basura doméstica. Recíclelo en las instalaciones disponibles.

Consulte a las Autoridades Locales o al distribuidor para que le de instrucciones sobre el reciclaje.

(Directiva sobre la eliminación de Aparatos Electrónicos y Eléctricos)
