Produkttyp	Dockingstation (Bluetooth-Karaoke-Lautsprecher)
Marke	NGS
Modell	WILD DUB 3
Stromversorgung	AC 100-240 V, 50/60 Hz
RMS-Leistung	120 W
Lautsprecher	2 x 15" Tieftöner und 2 x 6" Hochtöner
Frequenzgang	20 Hz - 20 kHz
Eingänge	USB, SD, Mikrofon, Gitarre, AUX IN
Ausgänge	AUX OUT (zum Anschluss zusätzlicher Lautsprecher)
Drahtlose Konnektivität	Bluetooth (2402-2480 MHz)
Funktionen	USB/SD/BT/AUX-Wiedergabe, TWS, Aufnahme, Equalizer (NOR, Rock, Jazz, Klassik, Pop, Country), Mega-Bass, Höhen-/Tiefenregelung, Echo, Mikrofonlautstärke, Gitarrenlautstärke, Standby
Display	LED
Beleuchtung	Mehrfarbige LED mit Modi (automatisch, blinkend, RGB)
Fernbedienung	Ja, mit AAA-Batterien erforderlich
Packungsinhalt	Lautsprecher, Netzkabel, Audiokabel, Fernbedienung
Sicherheit	Vor Reinigung Netzstecker ziehen, Steckdose zugänglich
Pflege	Weiches, trockenes Tuch, Flüssigkeiten vermeiden

Häufig gestellte Fragen - WILD DUB 3 NGS

Wie verbinde ich den Lautsprecher über Bluetooth?

Drücken Sie MODE, bis BLUE angezeigt wird. Aktivieren Sie Bluetooth auf Ihrem Gerät, suchen Sie NGS WILDDUB und wählen Sie es aus. Nach der Verbindung hört das Symbol auf zu blinken.

Wie verwende ich die TWS-Funktion?

Schalten Sie beide Lautsprecher in den BT-Modus. Halten Sie an einem Lautsprecher PLAY/PAUSE für 5 Sekunden gedrückt. Ein Signalton ertönt, ON wird auf dem Hauptlautsprecher und PAUSE auf dem zweiten Lautsprecher angezeigt. Verbinden Sie Ihr Mobilgerät mit NGS WILDDUB.

Wie nehme ich mit einem Mikrofon auf?

Schließen Sie das Mikrofon an den MIC IN-Eingang an. Stecken Sie einen USB-Stick oder eine SD-Karte in den entsprechenden Steckplatz. Drücken Sie REC, um die Aufnahme zu starten. Das Display zeigt die Dauer an. Drücken Sie erneut REC, um zu stoppen.

Wie stelle ich den Equalizer ein?

Drücken Sie kurz EQ, um durch die Stile zu blättern: NOR, Rock, Jazz, Klassik, Pop, Country. Halten Sie EQ gedrückt, um die Mega-Bass-Funktion ein- oder auszuschalten.

Was tun, wenn der Lautsprecher nicht einschaltet?

Überprüfen Sie, ob das Netzkabel ordnungsgemäß an den AC IN-Eingang und eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Schalter POWER auf der Rückseite auf ON steht.

Wie verwende ich die Fernbedienung?

Legen Sie 2 AAA-Batterien unter Beachtung der Polarität ein. Richten Sie die Fernbedienung auf das LED-Display des Lautsprechers. Verwenden Sie die Tasten, um Funktionen zu steuern (Lautstärke, Modus, Wiedergabe usw.).

Wie lösche ich eine aufgenommene Datei?

Drücken Sie im REC PLAY-Modus (Wiedergabe der Aufnahmen) die Taste R-DEL auf der Fernbedienung, um die aktuelle Datei zu löschen.

Wie schließe ich eine Gitarre an?

Schließen Sie Ihre Gitarre an den Gitarren-Eingang auf der Vorderseite an. Verwenden Sie den Regler Gitarrenlautstärke, um die Lautstärke einzustellen.

Wie ändere ich den Eingangsmodus?

Drücken Sie kurz die Taste MODE am Lautsprecher oder der Fernbedienung, um nacheinander zwischen BT (Bluetooth), AUX IN, USB und SD umzuschalten.

Wie schalte ich die LED-Beleuchtung aus?

Drücken Sie auf der Fernbedienung LIGHT, um durch die Modi zu blättern: automatisch (Farbwechsel), Blinken und Aus. Am Lautsprecher verwenden Sie den Schalter LIGHT auf der Rückseite.

BEDIENUNGSANLEITUNG WILD DUB 3 NGS

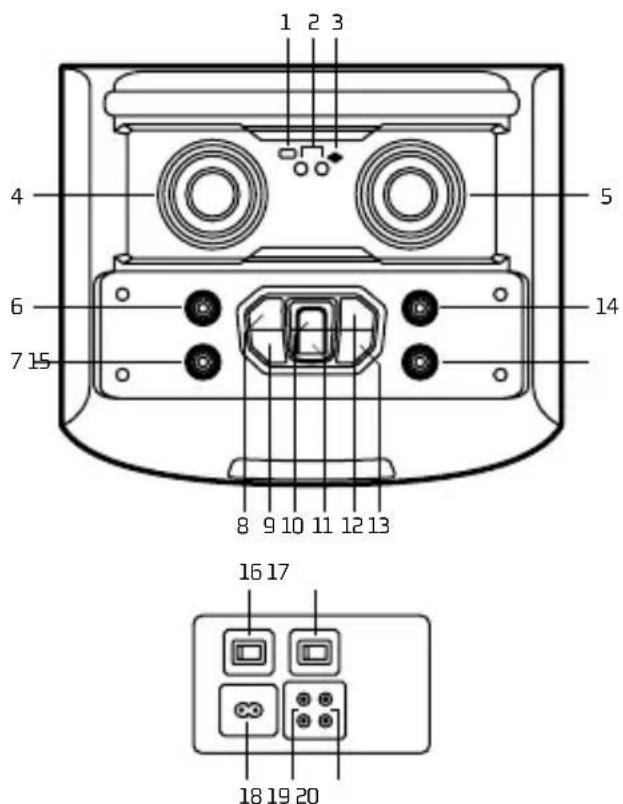

BESCHREIBUNG DER OBERSEITE

1 USB-Eingang
2 Mikrofoneingang / Gitarreneingang
3 SD-Karten-Eingang
4 Mikrofonlautstärke
Regelt die Mikrofonlautstärke in allen Modi von CV00 bis CV16. Im TWS-Modus ist diese Funktion nicht verfügbar.
5 Lautstärke +/-
Regelt die Lautstärke in allen Modi von VL00 bis VL32
6 Höhen+/-
Regelt die Höhen, von -9 bis 9
7 Bässe +/-
Regelt die Bässe, von -9 bis 9
8 Vorher
Im USB-/SD-/Bluetooth-Modus kurz drücken, um zum vorherigen Titel zu wechseln
9 Equalizer/Mega-Bass
Kurzer Druck: Equalizer, mit Blättern durch diverse Musikstile: NOR, Rock, Jazz, Klassik, Pop, Country Langer Druck: Ein/Aus der Mega-Bass-Funktion

Wiedergabe/Pause

Im USB / SD Modus ist diese Taste Play/Pause

Kurzer Druck im BT-Modus: Wiedergabe/Pause

Langer Druck (5 Sekunden): Verbinden/Trennen im

TWS-Modus

Im AUX-IN-Modus hat diese Taste keine Funktion

11 Modus

Drücken Sie kurz, um zu den Modi Wireless BT / AUX-IN /

USB / SD zu wechseln

Langer Druck (3 Sekunden) im BT-Modus: Trennen der Bluetooth-Verbindung

12 Weiter

Kurzer Druck im USB-/SD-/BT-Modus: Weiter zum nächsten Lied

13 Bereitschaftszustand

Durch Aktivieren des Standby-Modus werden alle Funktionen inaktiv

14 Echo

Drücken Sie die Taste und stellen Sie den Wert mit der Multifunktion von EC00 bis EC30 ein

15 Gitarren-Lautstärke

Steuerung der Gitarren-Lautstärke im Gitarren-Eingangsmodus

BESCHREIBUNG DER RÜCKWAND10

16 ENERGIEVERSORGUNG

Ein-/Ausschalten

17 LICHT-SCHALTER

Licht ein-/ausschalten

18 AC In

Für den Anschluss des AC-Kabels zur Spannungsversorgung

19 AUX OUT

Um weitere Lautsprecher anzuschließen

20 AUX-IN

Zum Anschluss des externen Gerätes im AUX-IN-Modus

Hinweis:

Ziehen Sie den Stecker aus der Steckdose, um das Elektrokabel völlig von der Stromzufuhr zu trennen. Die Steckdose sollte leicht erreichbar sein.

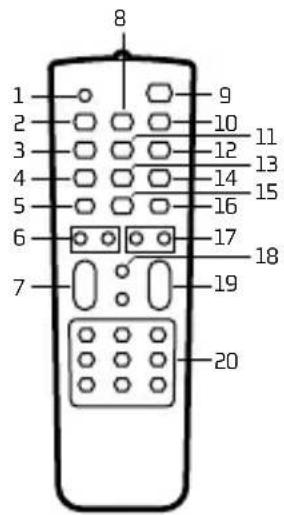

VERWENDUNG DER FERNBEDIENUNG

Einlegen der Batterien

Entfernen Sie die Batterieabdeckung auf der Rückseite der Fernbedienung wie gezeigt, und legen Sie 2 AAA-Batterien richtig herum ein.

Hinweis: Bei Verwendung der Fernbedienung bitte auf den LED-Bildschirm richten

1 Stumm Drücken Sie diese Taste, Ton aus. Erneut drücken, Ton ein
2 Zurück Drücken Sie im USB-/SD-/Bluetooth-Modus kurz auf die Taste, um zur vorherigen Tonquelle zu gelangen. MODUS
3 Drücken Sie kurz, um zu den Modi Wireless BT / AUX-IN / USB (mit USB-Kartenstecker) / SD (mit SD-Kartenstecker) zu wechseln

4 REC

Drücken Sie in einem beliebigen Modus die Taste "REC", um den Ton mit angeschlossenem Mikrofon aufzunehmen und auf den USB-Stick/die SD-Karte aufzunehmen

5 LICHT

Die Farbe wechselt automatisch von rot, grün, blau, violett und vierfarbig. Drücken Sie die Taste "LICHT", das Licht blinkt & ändert die Farbe mit der Musik. Drücken Sie die Taste "LICHT" erneut, das Licht erlischt.

6 Bass+/-

Den Bass regulieren

7 M. VOL +/−

Einstellen der Mikrofon-Lautstärke

8 Wiedergabe/Pause

Im USB / SD / BT Modus ist diese Taste Play/Pause Im AUX-IN Modus hat diese Taste keine Funktion

9 STANDBY

Drücken Sie kurz, um den Lautsprecher in den Standby-Modus zu schalten Drücken Sie erneut, um den Lautsprecher einzuschalten

10 Weiter

Im USB-/SD-/BT-Modus, drücken Sie kurz für den nächsten Song.

11 STIMME

Sound-Effekt-Taste, die die Stimme hervorheben kann

12 WIEDERHOLEN

Eins wiederholen, alle wiederholen (nur im USB-/SD-Modus)

13 REC PLAY

Wiedergabe der aufgenommenen Dateien in USB / SD

14 R-DEL

Löschen der aufgenommenen Datei (nur im REC PLAY-Modus verfügbar)

15 RGB

Wechseln der LED-Leuchtfarben zwischen rot, grün und blau

16 M-PRI

Gibt der Mikrofonstimme Vorrang vor der Musik

17 Höhen+/-

Einstellen der Höhen

18 EQ

Equalizer zum Durchblättern verschiedener Musikstile: NOR, Rock, Jazz, Klassik, Pop, Country

19 VOL.+/-

Kontrolle der Lautstärke

20 0-9 Tasten

Unter USB-/SD-Modi, um Songs auswählen Für andere Modi haben die Zifferntasten keine Funktion

Um von einem Modus zu einem anderen wechseln, drücken Sie die Taste INPUT. Wenn kein USB-Stick oder SD-Karte an das Gerät angeschlossen ist, werden diese Betriebsarten ignoriert.

1. AUX IN

Wenn das Audiokabel angeschlossen ist, können Sie das Gerät an die externe Audio Multimedia Quellen mit dem "AUX" Anschluss der externen Systemsteurung anschliessen. Nach dem Anschluss, drücken Sie die MODE taste des Geräts um den AUX Modus zu starten. In diesem Moment, der AUX-Indikator wird angezeigt. Das heisst dass das Gerät die Audio Dateien von anderen Multimedia Quellen wie der PC, ein Handy, ein MP3 oder MP4 Spieler, etc. wiedergeben kann.

Anmerkung: Im AUX IN-Modus funktioniert das Vor- und Zurückspulen von Stücken nicht. Dies muss direkt über das Gerät vorgenommen werden.

2. USB WIEDERGABE/SD

Führen Sie die SD-Karte oder einen USB-Flash-Speicher in den entsprechenden Slot ein. Das Gerät spielt automatisch die MP3-Musik von der Karte ab.

3. BLUETOOTH-MODUS

A. Drücken Sie MODE auf dem Bildschirm, bis das Wort "BLUE" erscheint. Das * Symbol beginnt zu blinken.. Im Bluetooth-Modus ist das Gerät eingeschaltet und befindet sich im Suchmodus / Kopplungsmodus / Neuverbindungsmodus zur Verbindungswiederherstellung.
B. Schalten Sie jetzt die Bluetooth Funktion Ihres Handys ein.
C. "NGS WILDDUB" suchen und wählen um die Übereinstimmung durchzuführen (zum ersten Mal oder um ein neues Gerät anzuschliessen). Sobald die Verbindung hergestellt ist, blinkt das * Symbol nicht mehr.
D. Der Bluetooth Lautsprecher wird automatisch angeschlossen wenn Ihr Handy übereinstimmt wurde (je nach Modell und Einstellung des Handys kann es notwendig sein die Geräte manuell wieder anzuschliessen).

4. TWS (True Wireless Stereo)

A. Wenn sich beide Lautsprecher im BT-Modus befinden, halten Sie die PLAY/PAUSE-Taste an einem der Lautsprecher 5 Sekunden lang gedrückt.
B. Sie hören einen Piepton und auf dem Hauptbildschirm wird „EIN“ und auf dem Sekundärbildschirm „PAUSE“ angezeigt.

C. Suchen Sie in Ihrem Mobilgerät das Gerät „NGS WILDDUB“ und verbinden Sie es.

EINGEBAUTE AUFNAHMEFUNKTION

1. Schließen Sie ein Mikrofon am MIC IN-Eingang an
2. Stecken Sie die USB/SD-Karte in den entsprechenden Anschluss, drücken Sie die MODUS-Taste und wählen Sie USB/SD-Modus.
3. Wenn die USB/SD-Karte zum ersten Mal in den Lautsprecher gesteckt wird, erstellt das System automatisch einen Ordner namens RECORD, um aufgezeichnete Dateien zu speichern (FAT32 USB-Dateisystem wird nicht unterstützt).
4. Wenn Sie zur Aufnahme bereit sind, drücken Sie die REC-Taste, um in den Aufnahmemodus zu gehen. Die aktuelle Tonausgabe wird gestoppt und der MICRO-Modus aktiviert, der Bildschirm zeigt die Aufnahmezeit an. Das Gerät beginnt mit der Aufnahme, wenn der Bildschirm 00:01 zeigt, und Nutzer können das Mikrofon zum Aufnehmen verwenden.

TECNISCHE SPEZIFIKATIONEN

TWS

USB-/SD-/BT-/AUX-Eingänge

Mikrofon-Eingang

Gitarreneingang

LED-Bildschirm

LED-Leuchten

AUX-Ausgang

Eingangsspannung: AC 100 V - 240 V 50/60 Hz

Frequenzbereich: 20 Hz \~ 20 kHz

WILDDUB3 WILDDUB2

Ausgangsleistung

Bluetooth Betriebsfrequenz: 2402-2480 MHz 2402-2480 MHz

Max. RF Ausgangsleistung: 6.37 dBm 6.37 dBm

Woofer-Umfang: 2x15" 2x12"

Tweeter-Umfang: 2x6" 2x4"

RMS-Leistung: 120 W 100 W

Sollten Sie dieses Produkt später einmal entsorgen müssen, beachten Sie bitte, dass elektrische Abfallprodukte nicht mit dem Haushaltsmüll entsorgt werden dürfen. Bitte führen Sie das Produkt dem Recycling zu, sofern eine entsprechende Einrichtung (Wertstoffhof) vorhanden ist.

Fragen Sie bei Ihren Behörden vor Ort nach Möglichkeiten zum Recycling.

(Richtlinie über Elektro- und Elektronik-Altgeräte).
