MANUALE UTENTE WILD DUB 3 NGS

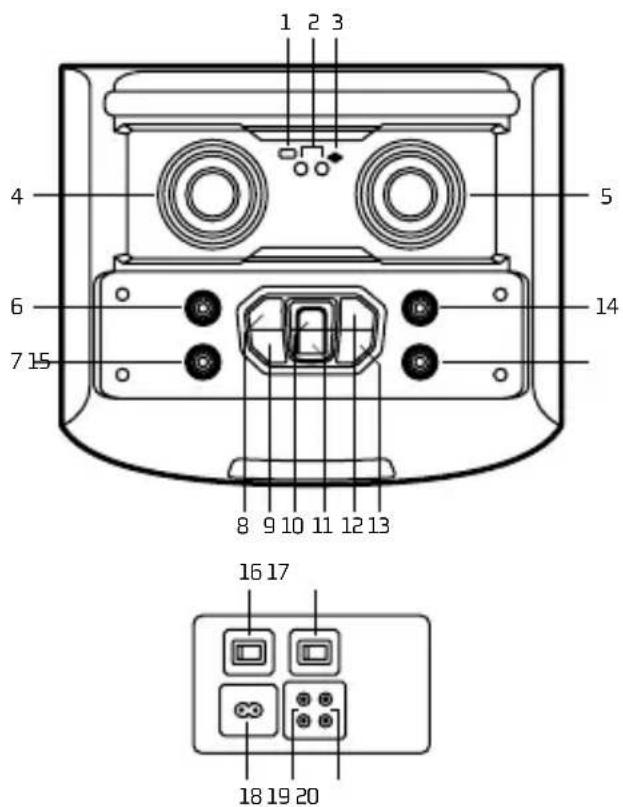

DESCRIZIONE DEL PANNELLO SUPERIORE

1 Ingresso USB
2 Ingresso del microfono / Ingresso chitarra
3 Ingresso scheda SD
4 Volume del microfono

Controlla il volume del microfono in tutte le modalità, da CV00 a CV16. Nella modalità TWS questa funzione non è disponibile.

5 Volume +/-

Controlla il volume in tutte le modalità, da VL00 a VL32

6 Treble +/-

Regola i toni alti, da -9 a 9

7 Bassi +/-

Regola i bassi, da -9 a 9

8 Precedente

Nelle modalità USB / SD / Bluetooth, pressione breve per passare al brano precedente

9 Equalizzatore / Mega bassi

Pressione breve: Equalizzatore per navigare tra i diversi stili musicali: NOR, rock, jazz, classico, pop, country Pressione lunga: selezionare on/off per la funzione mega bassi

Play / Pause

In modalità USB / SD, questo pulsante è play/pausa In modalità BT, pressione breve per riprodurre/mettere in pausa In modalità TWS, pressione lunga per connettere e disconnettere il TWS (5 secondi) In modalità AUX-IN, questo pulsante non funziona

11 Mode

Premere brevemente per passare alle modalità Wireless BT / AUX-IN / USB / SD In modalità BT, tenere premuto per disconnettere il Bluetooth (3 secondi)

12 Successiva

Nelle modalità USB / SD / BT, pressione breve per passare al brano successivo

13 Modalità stand-by

Quando si seleziona la modalità stand-by, tutte le funzioni rimarranno inattive

14 Eco

Premere e regolare il valore con il multifunzione da EC00 a EC30

15 Volume della chitarra

Controlla il volume della chitarra in modalità chitarra-input

DESCRIZIONE DEL PANNELLO POSTERIORE10

16 POWER

Accensione / Spegnimento

17 LIGHT SW

Accendi / spegni la luce

18 AC IN

Per il collegamento del cavo AC per ottenere l'alimentazione elettrica

19 AUX OUT

Per collegare più altoparlanti insieme

20 AUX-IN

Per il collegamento del dispositivo esterno in modalità AUX-IN

Nota:

Per scollegare completamente il cavo elettrico, si prega di scollegare la spina dal punto di alimentazione elettrica a cui è collegato. La base della presa di corrente dovrebbe essere facilmente accessibile.

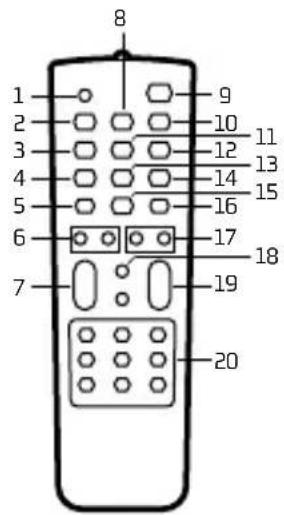

UTILIZZO DEL TELECOMANDO

Installazione delle batterie

Rimuovere il coperchio della batteria sul retro del telecomando, come mostrato, ed inserire pile di tipo 2xAAA, assicurandosi della corretta posizione della polarità.

Nota: Si prega puntare lo schermo a LED quando si utilizza il telecomando

8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

1 Mute

Premi questo pulsante, suono disattivato. Premi di nuovo, suono attivato

2 Previous

In modalità USB / SD / Bluetooth, premere leggermente per la fonte audio precedente.

3 MODE

Premere brevemente per passare alle modalità Wireless BT / AUX-IN / USB (con scheda USB inserita) / SD (con scheda SD inserita)

4 REC

In qualsiasi modalità, premere il pulsante "REC" per registrare l'audio con il microfono collegato e registrare sulla chiavetta USB / scheda SD

5 LIGHT

Il colore cambia automaticamente tra i quattro colori rosso, verde, blu, viola. Premere il pulsante "LIGHT", la luce si accenderà e cambierà colore con la musica. Premere di nuovo "LIGHT", la luce si spegnerà.

6 BASSI+/-

Regola i bassi

7 M. VOL +/-

Controlla il volume del microfono

8 Play / Pause

In modalità USB / SD / BT, questo pulsante è play/pausa In modalità AUX-IN, questo pulsante non funziona

9 STANDBY

Premere brevemente per mettere l'altoparlante in standby. Premere di nuovo per attivare l'altoparlante

10 Next

In modalità USB / SD / BT, premere leggermente per la canzone successiva.

11 VOICE

Tasto effetti sonori che può applicare un equalizzatore alla voce

12 REPEAT

Ripeti una, ripeti tutte (disponibile solo in modalità USB / SD)

13 REC PLAY

Elimina il file registrato (disponibile solo in modalità REC PLAY)

15 RGB

Cambia le luci a LED tra i colori rosso, verde e blu

16 M-PRI

Dà priorità alla voce del microfono rispetto alla musica

17 TREBLE +/-

Regola i toni alti

18 EQ

Equalizzatore per spaziare tra i diversi stili musicali: NOR, rock, jazz, classico, pop, country

19 VOL+/-

Regola il volume

20 Tasti 0-9

In modalità USB / SD per selezionare i brani. Per le altre modalità, i pulsanti con i numeri non hanno alcuna funzione

Per passare da una modalità all'altra, premere il tasto INPUT. Se il dispositivo non è collegato a una memoria USB o una scheda SD, ignorerà queste modalità.

1. AUX IN

Quando è collegato il Cavo audio, è possibile collegare il dispositivo a delle sorgenti audio multimediali esterne tramite la presa 'AUX'. Dopo la connessione, premere il tasto MODE affinché il dispositivo vada in modo AUX. In questo momento, l'indicatore AUX apparirà sul display. Questo significa che il dispositivo può riprodurre file audio da altre fonti come il PC, un telefono cellulare, un lettore MP3 o MP4, ecc.

Nota: Con la modalità AUX IN non è possibile riavvolgere o avanzare le canzoni. Queste funzioni devono essere svolte direttamente sul dispositivo collegato.

2. RIPRODUZIONE DA USB/SD

Inserire la scheda SD o una memoria Flash USB nella porta corrispondente. Il dispositivo riprodurrà automaticamente la musica MP3 dalla scheda.

3. MODALITÀ BLUETOOTH

A. Premere il pulsante MODE fin quando non apparirà la parola "BLUE" sul display. L'icona * inizierà a lampeggiare. In modalità Bluetooth il dispositivo è acceso con la funzione ricerca / collegamento / riconnessione per ripristinare il collegamento.
B. Accendere adesso la funzione Bluetooth del suo telefonino.
C. Cercare "NGS WILDDUB" e selezionarlo per realizzare l'accoppiamento per la prima volta o per accoppiare un nuovo dispositivo. Una volta connesso, l'icona * smetterà di lampeggiare.
D. L'altoparlante Bluetooth si riconnetterà automaticamente se il suo telefonino è stato accoppiato. In base al tipo e la configurazione del telefonino, è possibile dover realizzare manualmente la riconnessione in alcuni dispositivi.

4. TWS (True Wireless Stereo)

A. Con entrambi gli altoparlanti in modalità BT, premere il pulsante PLAY/PAUSE su uno di essi per 5 secondi.
B. Si sentirà "beep", quindi apparirà la scritta "ON" sulla schermata principale e "PAUSE" sulla schermata secondaria.

C. Cerca nel tuo dispositivo mobile il dispositivo "NGS WILDDUB" e selezionalo per abbinarlo.

FUNZIONE REGISTRAZIONE INCORPORATA

1. Collegare un microfono al MIC IN
2. Inserire scheda USB / SD nella porta corrispondente, premere il tasto MODE e selezionare la modalità USB / SD.
3. Se la scheda USB / SD è inserita nell'altoparlante per la prima volta, il sistema creerà automaticamente una cartella denominata RECORD per salvare i file registrati (è supportato il sistema FAT32 USB).
4. Quando si è pronti per registrare, premere il pulsante REC per passare alla modalità di registrazione. L'attuale uscita audio si interromperà e verrà attivata la modalità MICRO, lo schermo mostrerà il tempo di registrazione. Il dispositivo inizierà la registrazione quando lo schermo mostra 0:01 e gli utenti possono utilizzare il microfono per registrare.

SPECIFICHE TECNICHE

TWS

Ingressi USB / SD / BT / AUX

Ingresso microfono

Ingresso per chitarra

Schermo a LED

Lucia LED

Uscita AUX

Tensione d'ingresso: AC 100V-240V 50/60Hz

Range di frequenza: 20Hz \~ 20kHz

WILDDUB3 WILDDUB2

Potenza in uscita

(Peak power): 1200W 800W

Frequenza funzionamento Bluetooth: 2402-2480 MHz 2402-2480 MHz

Potenza di uscita RF massima: 6.37 dBm 6.37 dBm

Dimensioni del woofer: 2 x 15" 2 x 12"

Dimensioni dell'altoparlante: 2 x 6" 2 x 4"

Potenza RMS: 120W 100W

Se in futuro dovesse essere necessario smaltire questo prodotto, si prega di notare che:

I rifuti elettrici non devono essere smaltiti insieme ai rifuti domestici. Riciclare in apposite strutture.

Verificare con l'Autorità locale o Rivenditore dove poter riciclare il dispositivo.

(Direttiva sullo smaltimento dei rifiuti elettrici ed elettronici)
