WILD DUB 3 - Dokovací stanice NGS - Bezplatný návod k obsluze

NÁVOD K OBSLUZE WILD DUB 3 NGS

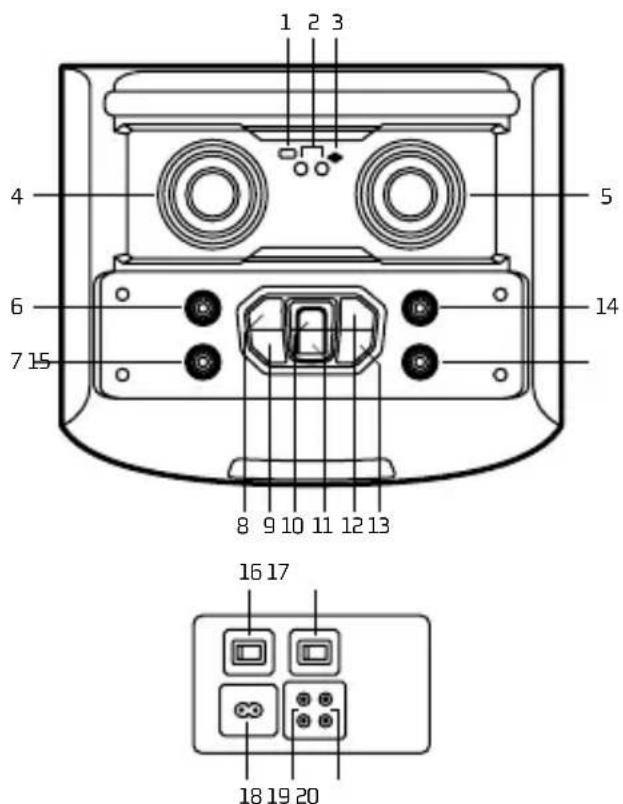

1 Vstup USB
2 Vstup pro mikrofon / Kytarový vstup
3 Vstup SD karty
4 Hlasitost mikrofonu

Ovládání hlasitosti mikrofonu ve všech režimech, od CV00 po CV16. V režimu TWS tato funkce není k dispozici

5 Hlasitost +/-

Ovládejte hlasitost ve všech režimech, od VL00 do VL32

6 Výšky +/-

V režimech USB / SD / Bluetooth, krátkým stisknutím přejdete na předchozí skladbu

9 Ekvalizér / Mega basy

Krátce stiskněte: Ekvalizér pro navigaci různých stylů hudby: NOR, rock, jazz, klasika, pop, country Stiskněte a přidržte: Vyberte funkci zapnuto / vypnuto pro funkci mega basů

Přehrát/Pozastavit

V režimu USB / SD slouží toto tlačitko pro přehrávání/ pozastavení

V režimu BT krátce stiskněte pro přehrávání / pozastavení

V režimu TWS stiskněte a přidržte pro připojení a odpojení TWS (5 sekund)

V režimu AUX-IN nemá toto tlačítko žádnou funkci

11 Režim

Krátkým stisknutím přeskočíte na bezdrátové režimy BT / AUX IN / USB / SD

V režimu BT odpojte Bluetooth stisknutím a podržením (3 sekundy)

12 Další

V režimech USB / SD / BT stiskněte krátce pro přechod k další skladbě

13 Pohotovostní režim

Po přepnutí do pohotovostního režimu zůstanou všechny funkce neaktivní

14 Ozvěna

Stiskněte a nastavte hodnotu s multifunkcí od EC00 do EC30

15 Hlasitost kytary

Ovládejte hlasitost kytary v režimu kytarového vstupu

POPIS ZADNÍHO PANELU10

16 NAPÁJENÍ

Napájení zapnuto/vypnuto

17 SVĚTLO SW

Zapněte/vypněte světlo

18 ACIN

Pro připojení AC kabelu k napájení

19 AUX OUT

Pro přípojení více reproduktorů

20 AUX IN

Pro připojení externího zařízení v režimu AUX-IN

Poznámka:

Chcete-li úplně odpojit elektrický kabel, odpojte zástrčku od elektrické zásuvky, ke které je připojen. Základna napájecího bodu by měla být snadno přístupná.

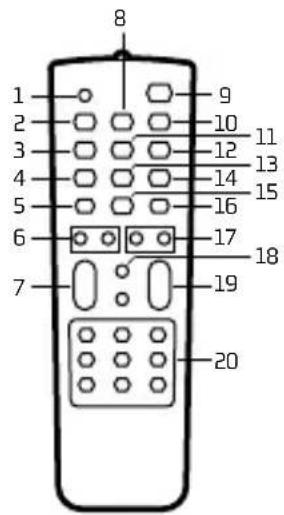

POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ

Vložte baterie

Odstraňte kryt baterie na zadní straně dálkového ovládání, jak je ukázáno, a vložte 2 baterie typu AAA. Dbejte přitom na jejich správnou polaritu.

Poznámka: Pokud používáte dálkový ovladač, namiřte na LED obrazovku

8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

1 Ztlumení

Stisknutím tohoto tlačítko vypnete zvuk. Opětovným stisknutím zvuk zapnete

2 Předchozí

V režimu USB / SD / Bluetooth krátce stiskněte pro předchozí zdroj zvuku

3 REŽIM

Krátkým stisknutím přeskočíte na bezdrátový režim BT / AUX IN / USB (s připojenou USB kartou) / SD (s připojenou SD kartou)

4 REC

V libovolném režimu stiskněte tlačítko „REC“ pro nahrávání zvuku pomocí připojeného mikrofonu a nahrávání na paměťovou kartu USB / SD kartu

5 SVĚTLO

Barva se automaticky změní od červené, zelené, modré a fialové. Stiskněte tlačítko „SVĚTLO“, světlo bude blikat a měnit barvu spolu s hudbou. Opětovným stisknutím tlačítka „LIGHT“ světlo zhasne.

6 BASY +/-

Upravte basy

7 M. VOL +/-

Ovládejte hlasitost mikrofonu

8 Přehrát/Pozastavit

V režimu USB / SD / BT slouží toto tlačitko pro přehrávání/ pozastavení V režimU AUX-IN nemá toto tlačitko žádnou funkci

9 POHOTOVOST

Krátkým stisknutím přepnete reproduktor do pohotovostního režimu. Opětovným stisknutím reproduktor zapnete

10 Další

V režimu USB / SD / BT krátce stiskněte pro další píseň

11 HLAS

Klávesa zvukových efektů, které mohou zvýraznit hlas

12 OPAKOVAT

Opakovat jednu, opakovat všechny (k dispozici pouze v režimech USB/SD)

13 REC PLAY

Přehraje nahrané soubory na USB/SD

14 R-DEL

Odstranění nahraného souboru (k dispozici pouze v režimu REC PLAY)

15 RGB

Změna barvy LED mezi červenou, zelenou a modrou baryou

16 M-PRI

Upřednostňuje hlasitost mikrofonu před hlasitostí hudbou

17 VÝŠKY +/-

Upravte výšky

18 EQ

Ekvalizér pro procházení různými hudebními styly: NOR, rock, jazz, klasika, pop, country

19 VOL+/-

Ovládejte hlasitost

20 klávesý 0-9

K výběru písní v režimu USB/SD. V jiných režimem nemají numerická tlačítka žádnou funkci.

Chcete-li přepnout z jednoho režimu do jiného, stiskněte tlačítko MODE. Není-li k přístroji připojen disk USB nebo karta SD, budou tyto režimy přeskočeny.

1. AUX IN

Když je připojen audio kabel, můžete připojit zařízení k externím zdrojům multimedialního zvuku přes port „AUX“ na zadním panelu. Po připojení stiskněte tlačitko MODE na zařízení pro přístup k režimu AUX. V tuto chvíli se na obrazovce zobrazí indikátor AUX. To znamená, že zařízení může přehrávat zvukové soubory z jiných zdrojů médií, jako jsou počitače, mobilní telefony, MP3 a MP4 přehrávače apod.

Poznámka: V režimu AUX IN nefunguje funkce rychlého přehrávání skladby vpřed a vzad. To musí být provedeno přímo přes zařízení.

2. PŘEHRÁVÁNÍ Z USB / SD

Vložte SD kartu nebo disk USB do příslušných zdířek. Přístroj začne automaticky přehrávat hudbu ve formátu MP3 z karty.

3. REŽIM BLUETOOTH

A. Stiskněte tlačítko MODE, dokud se na displeji neobjeví nápis „BLUE“. Ikona * začne blikat. V režimu Bluetooth je zařízení zapnuté a nachází se v režimu vyhledávání / párování / znovupřipojení pro obnovení propojení.

B. Nyní zapněte funkci Bluetooth na svém mobilním telefonu.

C. Vyhledejte zařízení s názvem „NGS WILDDUB“ a vyberte jej pro párování (poprvé nebo pro spárování nového přístroje). Po připojení přestane blikat ikona *.

D. Reproduktor Bluetooth se připojí automaticky, pokud byl už byl mobilní telefon spárován (v závislosti na typu a konfiguraci mobilního telefonu budete muset na některých zařízeních provést opětovné připojení ručně).

4. TWS (True Wireless Stereo)

A. Oba reproduktory mějte v režimu BT a podržte tlačitko PLAY/PAUSE na jednom z nich po dobu 5 sekund.

B. Uslyšite pípnutí, na hlavní obrazovce se objeví „ON“ a na sekundární obrazovce „PAUSE“.

C. Vyhledejte ve svém mobilním zařízení „NGS WILDDUB“ a zůstaňte připojeni.

FUNKCE ZÁZNAMU ZAPOJENA

1. Připojte mikrofon do vstupu MIC IN.
2. Vložte SD kartu nebo USB port do odpovídající zdířky, stiskněte tlačitko MODE a zvolte režim USB / SD.
3. Je-li SD karta / USB zapojeno do reproduktoru poprvé, systém automaticky vytvoří složku s názvem RECORD pro uložení nahraných souborů (podporuje systém složek FAT32 USB).
4. Až budete připraveni k záznamu, stiskněte tlačítko REC pro vstup do režimu záznamu. Aktuální výstup zvuku se zastaví, bude aktivován režim MICRO a na obrazovce se zobrazí doba záznamu. Přístroj začne nahrávat, když se na displeji zobrazí 00:01 a uživatelé mohou používat mikrofon pro nahrávání.

TECHNICKÉ SPECIFIKACE

TWS

Vstupy USB / SD / BT / AUX

Vstup mikrofonu

Kytarový vstup

LED obrazovka

LED světla

Výstup AUX

Vstupní napětí: AC 100 V - 240 V 50/60 Hz

Frekvenční rozsah: 20Hz \~ 20kHz

WILDDUB3 WILDDUB2

Výstupní výkon

Maximální RF výstupní výkon: 6.37 dBm 6.37 dBm

Velikost reproduktoru: 2 x 15" 2 x 12"

Velikost vysokotónového

reproduktoru: 2x6" 2x4"

Výkon RMS: 120 W 100 W

Pokud bude tento výrobek třeba v budoucnu zlikvidovat, upozorňujeme, že:

Elektrické produkty nesmí být likvidovány společně s komunálním odpadem. Je třeba je recyklovat v příslušných zařízeních.

Pro pokyny k recyklaci se obratte na místní úřady nebo na prodejce.

(Směrnice o likvidaci elektrických a elektronických zařízení)

POUŽÍVATELŠKÁ PRÍRUČKA

1 2 3 4 5 6 14 7 15 8 9 10 11 12 13 16 17 18 19 20

OVLÁDACIE TLAČIDLÁ

POPIS VRCHNÉHO PANELU

Nastavte výšky, od -9 po 9

7 Basy +/-

Nastavte basy od -9 po 9

8 Spät

Ak chcete prejst na režimy Wireless BT / AUX-IN / USB / SD, stlačte krátko toto tlačidlo

V režime BT odpojte Bluetooth stlačením a podržaním (3 sekundy)

12 Đalej

13 Pohotovostný režim

Ovládajte hlasitost gitary v režime gitarového vstupu

POPIS SPODNÉHO PANELU10

16 ZAPNÚŤ

Zapnutie / vypnutie

17 SVETLO SW

Zapnite / vypnite svetlo

18 ACIN

Na pripojenie AC kábla s cielom získat zdroj energie

19 AUX OUT

Poznámka: Pri používaní dialkového ovládača ho namierte smerom na LED obrazovku

8 1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 18 19 20

1 Stlmit'zvuk

Stlačte toto tlačidlo a vypnite zvuk. Opätovným stlačením zvuk zapnite

2 Spät

Ak chcete prejst na režim Wireless BT / AUX-IN / USB (s pripojenou USB kartou) / SD (s pripojenou SD kartou), stlačte krátko toto tlačidlo

4 REC

Farba sa automaticky štvorfarebne mení z červenej, zelenej, modrej a purpurovej. Stlačte tlačidlo "SVETLO" a svetlo bude blikat a menit farbu s hudbou. Znova stlačte tlačidlo "SVETLO" a svetlo prestane blikat.

6 BASY +/-

Nastavte basy

7 M. VOL +/−

Ovládajte hlasitost mikrofónu

8 Prehrat' / Pozastavit'

V režimoch USB / SD / BT je toto tlačidlo prehrat/ pozastavit. Toto tlačidlo nefunguje v režime AUX-IN

9 POHOTOVOSTNÝ REŽIM

Ak chcete dalšiu skladbu v režimoch USB / SD / BT, stlačte krátko toto tlačidlo

11 HLAS

Vyberte skladby v režimoch USB / SD

Velkost výškového reproduktora: 2 x 6" 2 x 4"

Výkon RMS: 120W 100W

(Smernica o likvidácii elektrických a elektronických zariadení)
