Tipo de produto	Base de carregamento (caixa de som Bluetooth karaokê)
Marca	NGS
Modelo	WILD DUB 3
Alimentação	AC 100-240 V, 50/60 Hz
Potência RMS	120 W
Alto-falantes	2 woofers de 15" e 2 tweeters de 6"
Resposta de frequência	20 Hz - 20 kHz
Entradas	USB, SD, Microfone, Guitarra, AUX IN
Saídas	AUX OUT (para conectar caixas de som adicionais)
Conectividade sem fio	Bluetooth (2402-2480 MHz)
Funções	Reprodução USB/SD/BT/AUX, TWS, gravação, equalizador (NOR, rock, jazz, clássico, pop, country), mega baixos, controle de agudos/graves, eco, volume do microfone, volume da guitarra, espera
Tela	LED
Iluminação	LED multicolorido com modos (automático, cintilação, RGB)
Controle remoto	Sim, com pilhas AAA necessárias
Conteúdo da embalagem	Caixa de som, cabo de alimentação, cabo de áudio, controle remoto
Segurança	Desconectar antes da limpeza, tomada acessível
Manutenção	Pano macio e seco, evitar líquidos

Perguntas frequentes - WILD DUB 3 NGS

Como conectar a caixa de som via Bluetooth ?

Pressione MODE até que a tela exiba BLUE. Ative o Bluetooth do seu dispositivo, procure por NGS WILDDUB e selecione-o. Uma vez conectado, o ícone para de piscar.

Como usar a função TWS ?

Coloque as duas caixas de som no modo BT. Em uma delas, pressione e segure (5 segundos) PLAY/PAUSE. Um bipe soa, ON aparece na caixa principal e PAUSE na secundária. Conecte seu dispositivo móvel a NGS WILDDUB.

Como gravar com um microfone ?

Conecte o microfone na entrada MIC IN. Insira um pen drive USB ou um cartão SD no slot correspondente. Pressione REC para iniciar a gravação. A tela exibe a duração. Pressione REC novamente para parar.

Como ajustar o equalizador ?

Pressione brevemente EQ para percorrer os estilos: NOR, rock, jazz, clássico, pop, country. Pressione e segure EQ para ativar ou desativar a função mega baixos.

O que fazer se a caixa de som não ligar ?

Verifique se o cabo de alimentação está corretamente conectado à tomada AC IN e a uma tomada elétrica funcional. Assegure-se de que o interruptor ALIMENTAÇÃO na parte traseira está na posição ON.

Como usar o controle remoto ?

Insira 2 pilhas AAA respeitando a polaridade. Aponte o controle remoto para a tela LED da caixa de som. Use os botões para controlar as funções (volume, modo, reprodução, etc.).

Como excluir um arquivo gravado ?

No modo REC PLAY (reprodução de gravações), pressione o botão R-DEL do controle remoto para excluir o arquivo atual.

Como conectar uma guitarra ?

Conecte sua guitarra na entrada guitarra localizada no painel frontal. Use o botão Volume da guitarra para ajustar o nível de som.

Como mudar o modo de entrada ?

Pressione brevemente o botão MODE da caixa de som ou do controle remoto para alternar sequencialmente entre BT (Bluetooth), AUX IN, USB e SD.

Como desligar as luzes LED ?

No controle remoto, pressione LIGHT para percorrer os modos: automático (mudança de cor), cintilação e desligado. Na caixa de som, use o interruptor INT LUMIÈRE na parte traseira.

MANUAL DE UTILIZADOR WILD DUB 3 NGS

DESCRIÇÃO DO PAINEL SUPERIOR

1 Entrada USB
2 Entrada de microfone / Entrada de guitarra
3 Entrada do cartão SD
4 Volume do microfone
Controle o volume do microfone em todos os modos, do CV00 ao CV16. No modo TWS, esta função não está disponível
5 Volume +/- Controle o volume em todos os modos, do VL00 ao VL32
6 Agudos +/- Ajuste os agudos, de -9 a 9
7 Graves +/- Ajuste os graves, de -9 a 9.
8 Anterior Nos modos USB/SD/Bluetooth, prima brevemente para voltar à música anterior
9 Equalizador/Megagraves
Prima brevemente: equalizador para navegar por diferentes estilos de música: NOR, rock, jazz, clássica, pop, country Mantenha premido: selecione ligar/desligar para a função de megagraves

Reprodução /Pausa

Nos modos USB/SD, este botão tem a função de reprodução/pausa

No modo BT, prima brevemente para reproduzir/colocar em pausa

No modo TWS, mantenha premido para ligar e desligar o TWS (5 segundos)

No modo AUX-IN, este botão não tem qualquer função

11 Modo

Prima brevemente para passar para os modos sem fio BT/AUX-IN/USB/SD

No modo BT, mantenha premido para desligar o Bluetooth (3 segundos)

12 Seguinte

Nos modos USB/SD/BT, prima brevemente para avançar para a música seguinte

13 Modo de espera

Ao premir o modo de espera, todas as funções ficarão inativas

14 Echo

Prima e ajuste o valor com o botão multifunções de EC00 a EC30

15 Volume da guitarra

DESCRIÇÃO DO PAINEL TRASEIRO10

16 POWER

Ligar/desligar

17 LIGHT SW

Liga/desliga a luz

18 ACIN

Para ligar o fio de CA como fonte de alimentação

19 AUX OUT

Para ligar mais altifalantes em conjunto

20 AUX-IN

Para ligar o dispositivo externo no modo AUX-IN

Observação:

Para desconectar totalmente o cabo elétrico, desligue a ficha do ponto de energia elétrica ao qual está ligada. A base do ponto de energia deve ter acesso fácil.

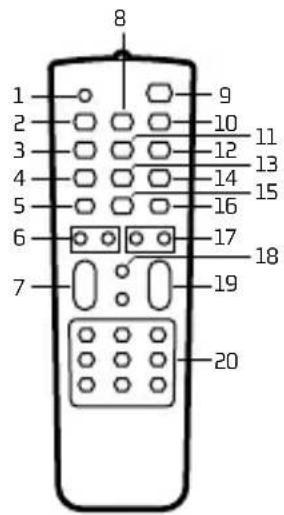

USAR O CONTROLO REMOTO

Instalação das pilhas

Retire a tampa das pilhas na parte de trás do controlo remoto, conforme mostrado, e introduza 2 pilhas tamanho AAA, certificando-se da polaridade correta.

Nota: aponte para o indicador LED quando usar o controlo remoto

1 Mute

Premindo este botão, o som é desligado. Premindo novamente, o som é ligado

2 Anterior

Nos modos USB/SD/Bluetooth, prima brevemente para passar à fonte de som anterior

3 MODE

Prima brevemente para passar aos modos Sem fio BT/AUX-IN/USB (com cartão USB inserido)/SD (com cartão SD inserido)

4 REC

Em qualquer modo, prima o botão REC para gravar som com o microfone ligado e gravar em cartão USB/cartão SD

5 LIGHT

A cor muda entre vermelho, verde, azul, roxo e as quatro cores automaticamente. Prima o botão "LIGHT" e a luz piscará e mudará de cor com a música. Prima o botão "LIGHT" novamente e a luz será apagada.

6 BASS +/−

Ajusta os graves

7 M. VOL +/-

Controla o volume do microfone

8 Play/Pause

Nos modos USB/SD/BT, este botão tem a função de reprodução/pausa. No modo AUX-IN, este botão não tem nenhuma função

9 STANDBY

Prima brevemente para colocar o altifalante no modo de suspensão. Prima novamente para ligar o altifalante

10 Seguinte

Nos modos USB/SD/BT, prima brevemente para passara à faixa seguinte

11 VOICE

Botão de efeitos sonoros que pode dar ênfase à voz

12 REPEAT

Repetir uma, repetir todas (só disponível nos modos USB/SD)

13 REC PLAY

Reproduzir os ficheiros gravados em USB/SD

14 R-DEL

Apague o ficheiro gravado (disponível apenas no modo REC PLAY)

15 RGB

Altera as cores das luzes LED entre vermelho, verde e azul

16 M-PRI

Dá prioridade ao microfone de voz contra a música

17 TREBLE +/-

Ajusta os agudos

18 EQ

Botão de equalizador para alternar entre diferentes estilos musicais: NOR, rock, jazz, clássica, pop, country

19 VOL+/-

Controla o volume

20 Botões 0 a 9

Nos modos USB/SD servem para selecionar faixas Para outros modos, os botões numéricos não têm função

Para mudar de um modo para outro, prima o botão INPUT. Se o dispositivo não tiver ligação a uma memória USB ou um cartão SD, irá ignorar estes modos.

1. AUX IN

Quando está ligado o Cabo de áudio, pode ligar o dispositivo às fontes de áudio multimédia externas por meio da entrada "AUX". Depois da ligação, carregue na tecla MODE do dispositivo para aceder ao modo AUX. Neste momento, o indicador AUX irá aparecer no ecrã. Isto significa que o dispositivo pode reproduzir os arquivos de áudio a partir de outras fontes multimédia como o PC, um telemóvel, um reprodutor de MP3 e de MP4, etc.

Nota: No modo AUX IN, a função "avançar e retroceder músicas" não funciona. Deve ser efetuada diretamente através do dispositivo.

2. REPRODUÇÃO DE USB/SD

Introduza o cartão SD ou uma memória Flash USB na ranhura correspondente. O dispositivo irá reproduzir automaticamente a música MP3 do cartão.

3. MODO BLUETOOTH

A. Prima MODE até a palavra "BLUE" aparecer no ecrã. O ícone * irá começar a piscar. No modo Bluetooth o dispositivo está ligado e em modo de busca / emparelhamento / religação para restabelecer conexão.
B. Acenda agora a função Bluetooth de seu telemóvel.
C. Procure "NGS WILDDUB" e selecione-o para realizar o emparelhamento (pela primeira vez ou para emparelhar um novo dispositivo). Uma vez ligado, o ícone irá parar de piscar.
D. O reprodutor Bluetooth voltará a ligar-se automaticamente se o seu telemóvel foi emparelhado (segundo o tipo e a configuração do seu telemóvel, pode ser necessário realizar manualmente ligação de alguns dispositivos).

4. TWS (True Wireless Stereo)

A. Com ambos os altifalantes em modo BT, premir o botão PLAY/PAUSE de um deles durante 5 segundos.
B. Ouvirá um sinal sonoro, «ON» aparecerá no ecrã principal e «PAUSE» no ecrã secundário.
C. Procure o dispositivo «NGS WILDDUB» no seu dispositivo móvel para o associar.

FUNÇÃO INTEGRADA DE GRAVAÇÃO

1. Ligue um microfone à entrada MIC IN.
2. Introduza um dispositivo USB/cartão SD na porta correspondente, pressione o botão MODO e selecione o modo USB/SD.
3. Se o cartão SD/USB for ligado ao altifalante pela primeira vez, o sistema criará automaticamente uma pasta chamada RECORD para guardar os ficheiros gravados (é suportado o sistema de ficheiros FAT32 USB).
4. Quando estiver pronto para gravar, pressione o botão REC para ir para o modo de gravação. A saída de som atual será interrompida, o modo MICRO será ativado e o indicador mostrará o tempo de gravação. O dispositivo começa a gravar quando o ecrã mostra 00:01 e os utilizadores podem usar o microfone para gravar.

ESPECIFICAÇÕES TÉCNICAS

TWS

Entradas USB / SD / BT / AUX

Entrada de microfone

Entrada de guitarra

Indicador LED

Luzes LED

Saída AUX

Tensão de entrada: CA 100 V - 240 V 50/60 Hz

Gama de frequências: 20Hz \~ 20kHz

WILDDUB3 WILDDUB2

Potência de saída

Frequência da operação Bluetooth: 2402-2480 MHz 2402-2480 MHz

Potência máxima de saída RF: 6.37 dBm 6.37 dBm

Tamanho do woofer: 2x15" 2x12"

Tamanho do tweeter: 2x 6" 2x 4"

Potência RMS: 120 W 100 W

Se a qualquer momento no futuro tiver que se desfazer deste produto, por favor note que:

Os resíduos dos produtos eléctricos não deverão ser misturados juntamente com os resíduos domésticos. Por favor recicle onde seja possível.

Verifique junto da sua Autoridade Local ou comerciante informação acerca de reciclagem.
