Wild Jam 2 - Estación de acoplamiento NGS - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Wild Jam 2 NGS

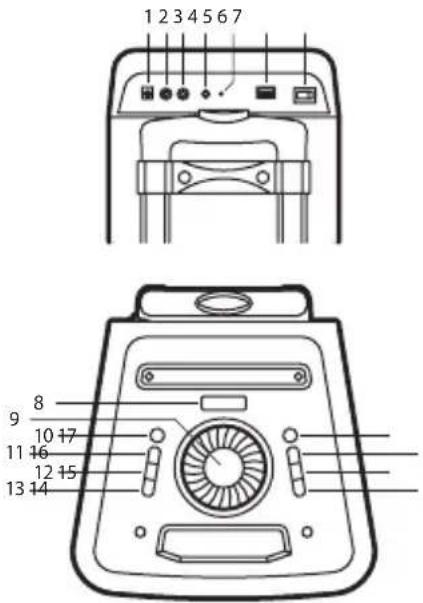

DESCRIPCIÓN DEL PANEL SUPERIOR Y TRASERO

1 2 3 4 5 6 7 9 8 10 17 11 16 12 15 13 14

1 DC INPUT: Toma de entrada de CC
2 MIC: Toma de entrada de micrófono con cable
3 GUITAR: Toma de entrada de guitarra
4 LINE IN: Toma de entrada de línea
5 CHARGING: Luz de carga
6 USB: Toma de entrada USB
7 Interruptor de alimentación: Cambie la alimentación entre entrada de CC / entrada de CA / CA o CC apagada.

• Presionar AC: Estado de CA, el altavoz está funcionando y la batería se está cargando.
• Presionar OFF: Apagado, el altavoz no puede funcionar en este modo.
• Presionar DC: Alimentado por batería, el altavoz funcionará en modo batería (si el cable de carga no está conectado).

ESPAÑOL

8 Pantalla LED
9 VOLUME/MULTI: Aumenta o disminuye el volumen principal del altavoz.
10 STANDBY: En espera
11 SOURCE: Presionar para cambiar la fuente entre USB, BT, LINE
12 LIGHT FX: Presionar para cambiar el modo de luz entre LED1, LED2, LED3, LED4, apagado
13 X-DRIVE: Presionar para activar/desactivar el efecto de graves adicional. Presionar durante 1-2 segundos para desvincular el dispositivo bluetooth. Presionar durante 1-2 segundos para desvincular el dispositivo bluetooth.
14 PREV: Presionar esta tecla para ir a la pista anterior en modo USB/BT.
15 PLAY/PAUSE: Presionar para reproducir/pausar una pista.
16 NEXT: Presionar esta tecla para ir a la siguiente pista en modo USB/BT.

17 MENU: Presionar esta tecla para cambiar el menú entre volumen de guitarra/micrófono, volumen de eco, bajos, agudos.

• La pantalla indica "2" para el control del volumen de guitarra/micrófono, girar la rueda VOLUME/MULTI para ajustar entre 0-30.
• La pantalla indica "E" para el control del volumen del eco, girar la rueda VOLUME/MULTI para ajustar entre 0-30.
• La pantalla indica "b" para el control de los graves, girar la rueda VOLUME/MULTI para ajustar entre ±6 dB.
• La pantalla indica " E" para el control de los agudos, girar la rueda VOLUME/MULTI para ajustar entre ±6 dB.

MANUAL DE USUARIO

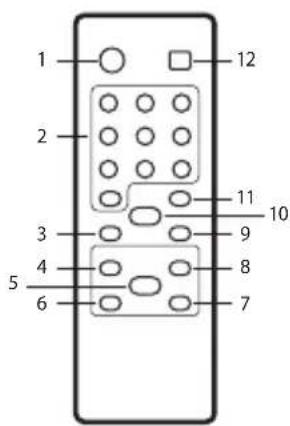

DESCRIPCIÓN DEL CONTROL REMOTO

1 2 3 4 5 6 7 8 9 10 11 12

1 STANDBY: En espera activar/desactivar
2 Teclas numéricas 0-9: Estas teclas se utilizan para reproducir una pista directamente en modo fuente USB. Por ejemplo: Para reproducir la pista 12 en la lista de reproducción USB, presionar la tecla numérica «1» seguido de «2».
3 VOL- : Para bajar el volumen 4 |◀◀ : Reproducir la canción anterior
5 ▶: Reproducción/pausa
6 : Rebobina rápidamente una canción al mantener presionada la tecla, solo en el modo de entrada USB.

7 ▶: Avance rápido de una canción al mantener presionada la tecla, solo en modo de entrada USB.
8 ▶▶|: Reproducir la siguiente canción
9 VOL+: Para subir el volumen
10 MUTE: Presionar para activar/desactivar el silencio
11 REPEAT: Presionar para elegir el modo de repetición en el modo de entrada USB: repetir una vez (ONE), repetir todo (ALL), repetir de forma aleatoria (RAN).
12 SOURCE: Presionar para cambiar la fuente entre USB, BT, LINE.

MODO TWS (TRUE WIRELESS STEREO)

A. Encender 2 altavoces y seleccionar en ambos el modo de entrada Bluetooth.
B. Presionar la tecla "▶" en el conjunto de altavoces durante 2 segundos y se mostrará "c" "Cuando la pantalla indica" "b" o se escucha un tono desde otro dispositivo, se activa el TWS.
C. Activar la función Bluetooth en el teléfono móvil para buscar dispositivos Bluetooth y seleccionar «NGS WILDJUNGLE» del resultado de la búsqueda. Seleccionar ACEPTAR o Sí para vincular esta unidad con su teléfono móvil, la luz azul indica una conexión exitosa. Una vez conectado, puede reproducir música desde su teléfono móvil.
D. Presionar la tecla "▶" en el altavoz durante 2 segundos. Se desactivan las funciones de TWS cuando aparece "E & F

TARJETA USB / BLUETOOTH

REPRODUCCIÓN DE USB

Cuando el equipo está encendido, si se ha introducido un dispositivo USB, este puede reproducir la música en formato MP3 / AMR / WAV / WMA / FLAC que contiene. Pulse los botones PREV/ NEXT para seleccionar la canción que desea. Pulse el botón play/ pause para pausar/reanudar su música.

MODO BLUETOOTH

A. Pulse el botón SOURCE hasta que en la pantalla aparezca la palabra BL. En modo Bluetooth el dispositivo está encendido y en modo búsqueda / emparejamiento / reconexión para restablecer enlace.
B. Encienda ahora la función Bluetooth de su teléfono móvil.
C. Busque "NGS WILDJUNGLE" y selecciónelo para realizar el emparejamiento (por primera vez o para emparejar un nuevo dispositivo).
D. El altavoz Bluetooth se reconectará automáticamente si su teléfono móvil ha sido emparejado (según el tipo y la configuración del teléfono móvil, puede ser necesario realizar manualmente la reconexión en algunos dispositivos).
E. Para desemparejar el altavoz del teléfono móvil, mantenga pulsado el botón X DRIVE durante 6 segundos.

MANUAL DE USUARIO

LINE IN

Puede conectar el dispositivo a las fuentes de audio multimedia externas por medio del puerto "LINE IN" en el panel posterior. Después de la conexión, pulse la tecla SOURCE del dispositivo para acceder al modo LINE. Esto significa que el dispositivo puede reproducir los archivos de audio desde otras fuentes multimedia como el PC, un teléfono móvil, un reproductor de MP3 y de MP4, etc.

INSTRUCCIONES DE CARGA Y SEGURIDAD

Durante la reproducción, cuando la batería está a bajo nivel de carga, se encenderá la luz roja indicando que el altavoz debe ser cargado o se apagará en un breve espacio de tiempo.

1. Ponga el interruptor en posición OFF.
2. Conecte el adaptador de corriente al altavoz.
3. Conecte el adaptador a la corriente eléctrica.
4. Ponga el interruptor en posición AC.
5. Cuando el LED de carga pasa de rojo a verde, indica que está completamente cargado. Ponga el interruptor en posición OFF, desconecte el cargador de la red eléctrica y desconecte el adaptador del altavoz.

ESPAÑOL

NGS

ESPECIFICACIONES TÉCNICAS

Potencia pico de salida 200W 300W

Batería 12V/2,4Ah 12V/2,4Ah

Bluetooth Sí Sí

Rango de trabajo 10m 10m

Respuesta de frecuencia 40Hz\~18kHz 40Hz\~18kHz

Puerto USB Sí Sí

Entrada auxiliar Sí Sí

Micrófono Sí Sí

Entrada de guitarra Sí Sí

Pantalla LED Sí Sí

Indicador del nivel de batería Sí Sí

Luces LED Sí Sí

RMS 80W 100W

Duración de la batería 6 horas* 5 horas**

* 4 horas al 100% del volumen (luces y super-graves apagados) 6 horas al 70% del volumen (luces y super-graves apagados) 8 horas al 50% del volumen (luces y super-graves apagados)

** 3 horas al 100% del volumen (luces y super-graves apagados) 5 horas al 70% del volumen (luces y super-graves apagados) 7 horas al 50% del volumen (luces y super-graves apagados)

Si en el futuro tiene que desechar este producto, tenga en cuenta que:

Los residuos de productos eléctricos no se tienen que tirar con la basura doméstica. Recíclelo en las instalaciones disponibles.

Consulte a las Autoridades Locales o al distribuidor para que le de instrucciones sobre el reciclaje.

(Directiva sobre la eliminación de Aparatos Electrónicos y Eléctricos)
