MANUAL DE USUARIO Genius Boost+ GB40 NOCO
ANTES DE USAR EL PRODUCTO,
ASEGÚRESE DE QUE LEE Y ENTIENDE
TODA LA INFORMACIÓN DE SEGURIDAD.
El incumplimiento de las instrucciones
podría resultar en DESCARGA ELÉCTRICA,
EXPLOSIÓN o INCENDIO, que podrían
causar LESIONES GRAVES, MUERTE
o DAÑOS AL DISPOSITIVO o LA
PROPIEDAD. No tire esta información.
Bienvenido. Gracias por haber comprado el arrancador NOCO Genius® Boost™ GB40. Asegúrese de que lee y entiende la guía de usuario antes de usar el producto. Si tiene alguna pregunta sobre este producto, consulte nuestra completa sección de soporte técnico en www.no.co/support. Para contactar con NOCO en el caso de que necesite soporte personalizado (no disponible en todas las áreas), visite www.no.co/connect.
La caja contiene:
- Arrancador de litio GB40
- Cable microUSB
- Conector de cables de arranque X Connect HD
• Cargador USB de 12 V
- Guía de usuario y guía de información y garantía
Teléfono: 1.800.456.6626
Correo support@no.co
electrónico: 30339 Diamond Parkway, #102
Dirección postal: Glenwillow, OH 44139
Acerca de GB40. TEI NOCO Genius® Boost™ GB40 es un arrancador ultracompacto y portátil de ion de litio para coches, barcos, motocicletas, todoterrenos, cortacéspedes, caravanas, tractores, camiones, etc. Cualquiera puede utilizarlo con toda seguridad. Incluye tecnología antideflagrante y protección contra polaridad inversa. El GB40 puede arrancar al instante la mayoría de aplicaciones de una sola batería y hacerlo hasta 20 veces habiéndolo cargado una sola vez. El GB40 también está equipado con un set de batería con toma USB y una linterna led que lo convierten en la herramienta de emergencia por excelencia.
Primer paso. El GB40 viene parcialmente cargado y es necesario cargarlo completamente antes de usarlo por primera vez. Lea detenidamente las precauciones específicas del fabricante del vehículo y los métodos recomendados de arranque en frío del vehículo. Asegúrese de que conoce el voltaje y la composición química de la batería consultando el manual de la batería antes de usar este producto. El GB40 solo es apto para arrancar baterías de ácido-plomo de 12 voltios.
Conexión a la batería. Antes de conectar a la batería, asegúrese de que esta es de ácido-plomo de 12 voltios. El GB40 no es apto para ningún otro tipo de batería. Averigüe la polaridad correcta de los terminales en la batería. El polo positivo de la batería está marcado generalmente con estas letras o símbolos: POS, P, +. El polo negativo de la batería está marcado generalmente con estas letras o símbolos: NEG, N, -. No establezca ninguna conexión con el carburador, las mangueras de combustible o placas delgadas de metal. Las siguientes instrucciones son para un sistema de tierra negativo (el más común). Si su vehículo es un sistema de tierra positivo (muy infrecuente), siga las instrucciones en orden inverso.
- Conecte el cable de arranque positivo (rojo) al polo positivo (POS, P, +) de la batería.
- Conecte el cable de arranque negativo (negro) al polo negativo (NEG, N, -) de la batería o el chasis del vehículo.
- Al desconectar el arrancador, hágalo en orden inverso, quitando primero el polo negativo (o el positivo primero en los sistemas de tierra positivos).
Arranque.
- Compruebe el voltaje y la composición química de la batería.
- Confirme que los cables de arranque están conectados a los polos de la batería correctos.
- Conecte el conector X Connect HD al GB40.
- Asegúrese de que todas las aplicaciones del vehículo que consumen energía (faros, radio, aire acondicionado, etc.) están apagadas antes de proceder a arrancar el vehículo.
- Pulse el botón de encendido/apagado para comenzar el arranque en frío. Todos los ledes parpadearán, lo que indica que funcionan correctamente. Si ha realizado la conexión a la batería correctamente, el led blanco de arranque se iluminará. Si los cables de arranque de la batería están conectados al revés, el led rojo de error se iluminará. Invierta las conexiones para solucionar el error; el led blanco de arranque se iluminará. El led blanco de arranque se ilumina cuando el GB40 está listo para arrancar el vehículo.
- Intente arrancar el vehículo. La mayoría de los vehículos arrancarán inmediatamente. Puede que en algunos vehículos sea necesario que el GB40 esté conectado hasta 30 segundos antes de arrancar. Si el vehículo no arranca en seguida, espere 20-30 segundos e inténtelo otra vez. No intente realizar más de cinco (5) arranques consecutivos en un periodo de quince (15)
minutos. Deje que el GB40 descanse quince (15) minutos antes de intentar arrancar el vehículo otra vez.
- Una vez que haya arrancado el vehículo, desconecte los cables de arranque y retire el GB40.
Baterías de bajo voltaje y activación manual
El GB40 está diseñado para arrancar baterías de ácido-plomo de entre 12 y 2 voltios. Si el voltaje de su batería es inferior a 2 voltios, el led de arranque permanecerá apagado. Esto indica que el GB40 no puede detectar la batería.
Si necesita arrancar una batería de menos de 2 voltios, el G30 tiene una función de activación manual que permite forzar el inicio del arranque.
ADVERTENCIA: UTILICE ESTE MODO CON MUCHO CUIDADO. ESTE MODO DEBE UTILIZARSE ÚNICAMENTE CON BATERÍAS DE ÁCIDO-PLOMO DE 12 V. LOS MECANISMOS ANTIDEFLAGRANTES Y DE PROTECCIÓN CONTRA POLARIDAD INVERSA ESTÁN DESACTIVADOS EN ESTE MODO. PRESTE ATENCIÓN A LA POLARIDAD DE LA BATERÍA ANTES DE USAR ESTE MODO. NO DEJE QUE LOS CABLES DE ARRANQUE POSITIVO Y NEGATIVO SE TOQUEN ENTRE SÍ PORQUE EL PRODUCTO GENERARÁ CHISPAS. ESTE MODO UTILIZA CORRIENTE MUY ALTA (DE HASTA 1000 AMPERIOS) QUE PUEDE CAUSAR CHISPAS Y MUCHO CALOR SI NO SE USA ADECUADAMENTE. SI NO ESTÁ SEGURO DE CÓMO USAR ESTE MODO, NO LO UTILICE Y PÓNGASE EN CONTACTO CON UN PROFESIONAL.
Antes de usar la función de activación manual, cerciórese de que los cables de arranque están conectados a los polos de la batería correctos y el conector X Connect HD está conectado al GB40. Para usar la función de activación manual, mantenga pulsado el botón de activación manual (un signo de exclamación dentro de un círculo rojo) durante tres (3) segundos. El led blanco de arranque parpadeará, lo que indica que ha puesto en marcha el modo de activación manual y este está listo para arrancar el vehículo. Si se conecta en polaridad inversa, el led rojo de error se iluminará y la unidad no funcionará.
ADVERTENCIA: APAGUE EL GB40 ANTES DE DESCONECTAR LOS CABLES DE ARRANQUE. ES POR SU SEGURIDAD. RECUERDE QUE LOS MECANISMOS ANTIDEFLAGRANTES Y DE PROTECCIÓN CONTRA POLARIDAD INVERSA ESTÁN DESACTIVADOS.
La mayoría de los vehículos arrancarán inmediatamente. Puede que en algunos vehículos sea necesario que el GB40 esté conectado hasta 30 segundos antes de arrancar. Si el vehículo no arranca en seguida, espere 20-30 segundos e inténtelo otra vez. No intente realizar más de cinco (5) arranques consecutivos en un periodo de quince (15) minutos. Deje que el GB40 descanse quince (15) minutos antes de intentar arrancar el vehículo otra vez.
Ledes de carga.
El GB40 tiene cuatro (4) ledes de carga: 25%, 50%, 75% y 100%. Estos ledes indican el estado de carga de la batería interna. Consulte la siguiente tabla:
| LED Explicación |
| 25%Led Rojo25% 50% 75% 100% | El led de carga 25% será rojo sólido cuando la carga de la batería interna sea inferior al 25%. |
| 50%Led Rojo25% 50% 75% 100% | El led de carga 50% será rojo sólido cuando la carga de la batería interna sea inferior al 50%. |
| 75%Led Amarillo25% 50% 75% 100% | El led de carga 75% será amarillo sólido cuando la carga de la batería interna sea inferior al 75%. |
| 100%Led Verde25% 50% 75% 100% | El led de carga 100% será verde sólido cuando la batería interna esté completamente cargada. No se iluminará ningún otro led. |

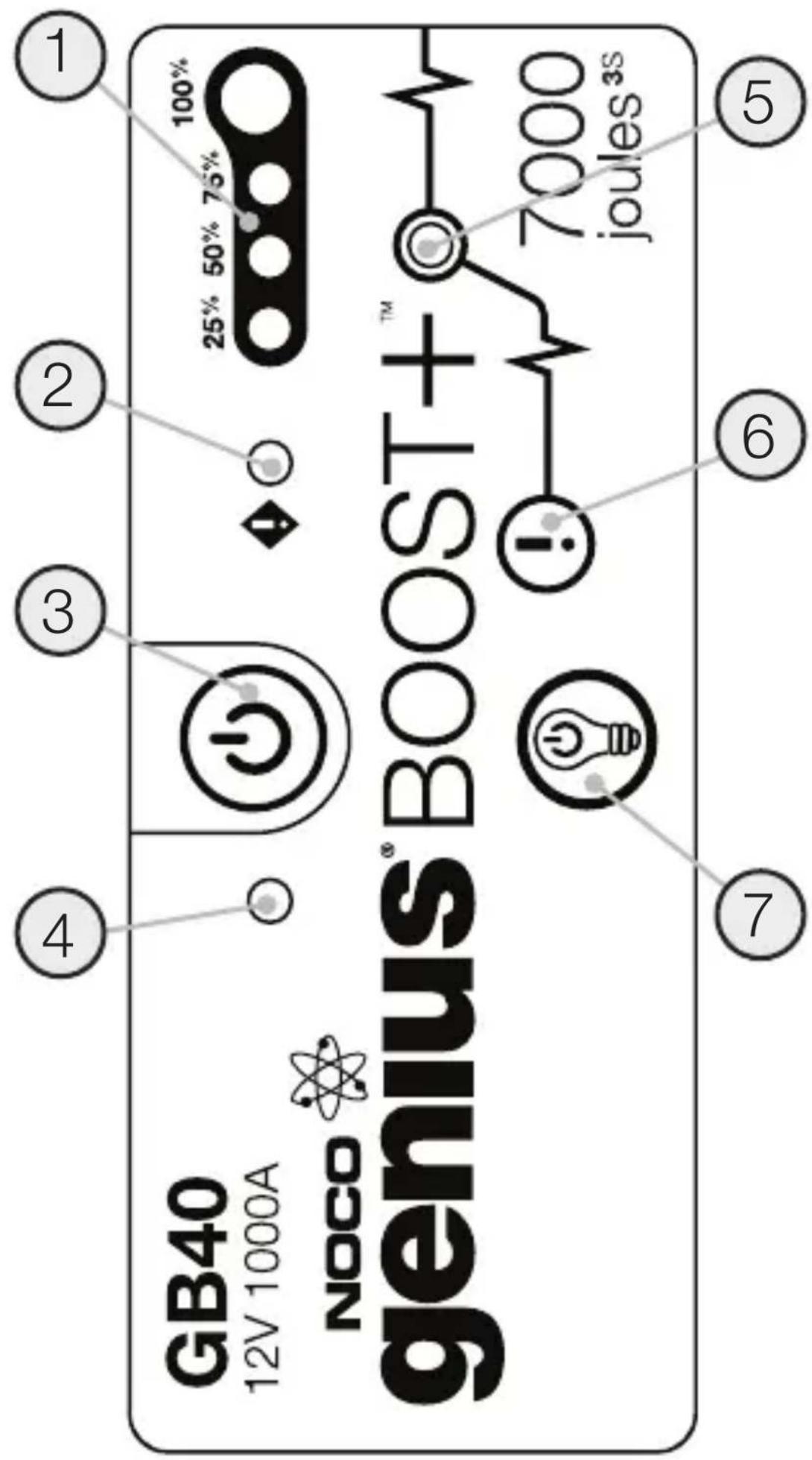

Interfaz.
1. Nivel de la batería interna
Indica el nivel de carga de la batería interna.
2. Led de error
Se vuelve rojo si se detecta polaridad inversa, o parpadea entre encendido y apagado cuando la temperatura de la batería interna es demasiado alta.
3. Botón de encendido/apagado
Pulse para encender y apagar la unidad.
4. Led de encendido/apagado
Se vuelve blanco cuando la unidad está encendida.
5. Led de arranque
Se vuelve blanco cuando el modo de arranque está activado. Si la unidad está conectada correctamente a una batería, el GB40 la detectará automáticamente y entrará en modo de arranque (el led parpadeará en blanco cuando el modo de activación manual esté conectado).
6. Botón de activación manual
Para poner en marcha el modo de activación manual, mantenga pulsado el botón durante tres (3) segundos.
ADVERTENCIA: Desactiva los mecanismos de protección y fuerza el modo de arranque. Solo se usará cuando el voltaje de la batería es demasiado bajo para que esta sea detectada.
7. Botón de modo de luz
Permite alternar entre los siete modos de luz de la linterna led ultrabrillante:
100% > 50% > 10% > SOS > parpadeo > estroboscópico > apagado
Recarga del GB40.
| LED Explicación |
25%Led Rojo25% 50% 75% 100% | El led de carga 25% se encenderá y apagará lentamente cuando la carga de la batería sea inferior al 25%. Cuando la carga de la batería alcance el 25%, el led de carga se volverá rojo sólido. |
50%Led Rojo25% 50% 75% 100% | El led de carga 50% se encenderá y apagará lentamente cuando la carga de la batería sea inferior al 50%. Cuando la carga de la batería alcance el 50%, el led de carga se volverá rojo sólido. |
75%Led Amarillo25% 50% 75% 100% | El led de carga 75% se encenderá y apagará lentamente cuando la carga de la batería sea inferior al 75%.Cuando la carga de la batería alcance el 75%, el led de carga se volverá amarillo sólido. |
100%Led Verde25% 50% 75% 100% | El led de carga 100% se encenderá y apagará lentamente cuando la carga de la batería sea inferior al 100%.Cuando la batería esté totalmente cargada, el led se volverá verde sólido y los ledes de carga 25%, 50% y 75% se apagarán. |
Mensajes de error.
El GB40 mostrará un mensaje de error cuando exista polaridad inversa. También tiene tecnología de detección de batería, que puede impedir que el modo de arranque se inicie cuando la carga de la batería es demasiado baja. Cuando se dé una de estas condiciones ocurrirá lo siguiente:
| Error Razón/Solución |
| Led de error Rojo sólido | Polaridad inversa/ Invierta las conexiones de la batería. |
| Led de error Parpadeo rojo con los cables conectados correctamente | La batería interna está demasiado caliente/ Deje que la unidad se enfríe. Lleve la unidad a un lugar más fresco. |
| La luz de arranque no se enciende con los cables conectados correctamente | El voltaje de la batería conectada es inferior a 2 voltios/Quite todas las cargas e inténtelo otra vez, o use el modo de activación manual. |
Carga del GB40.
Conecte el GB40 al puerto USB de entrada (IN) usando el cable de carga con toma USB incluido. Puede recargarse desde cualquier puerto USB, como un adaptador de CA, cargador del coche, ordenador portátil, etc. El puerto USB de entrada es de 2,1 amperios para garantizar que la carga de la batería interna de litio se hace de forma segura y eficiente.
Tiempos de carga.
El tiempo de recarga del GB40 varía en función del nivel de descarga de la batería y la fuente de energía utilizada. Los resultados reales pueden variar en función de las condiciones de la batería.
| Intensidad de corriente del cargador USB .5A 1A 2A |
| Tiempo | 12 horas | 6 horas | 3 horas |
Carga de sus dispositivos USB.
Puede recargar prácticamente cualquier dispositivo USB, como por ejemplo un teléfono inteligente. Conecte el cable de carga con toma USB (incluido) al puerto USB de salida (OUT) y a su dispositivo USB.
El número de veces que puede recargar un dispositivo USB variará entre dispositivos. Para consultar los tiempos de carga, póngase en contacto con el fabricante del dispositivo.
Linterna led.
El GB40 tiene una linterna led ultrabrillante integrada. Tiene siete (7) modos de luz que afectan a su funcionamiento y duración: 100%, 50%, 10%, SOS, parpadeo, estroboscópico y apagado.
Para encender y apagar la linterna, utilice el botón de encendido/apagado con el icono de la bombilla. Pulse una vez para encender la linterna al 100% de luminosidad, otra vez para el 50% (no deje pasar más de 3 segundos), una vez más para el 10% (no más de 3 segundos), otra vez para el modo SOS (no más de 3 segundos), otra para el modo estroboscópico (no más de 3 segundos) y una vez más para apagarla. Si no selecciona un modo de luz en un plazo de tres (3) segundos, la linterna permanecerá en el modo actual y la selección siguiente la apagará.
Dependiendo del modo de luz que seleccione, el GB40 tiene varios niveles de intensidad y duración. Seleccionar un modo más bajo de intensidad al usar el GB40 durante largos periodos de tiempo prolongará la vida de la batería.
Modos:
$$
\begin{array}{l} 100 \% > 50 \% > 10 \% > \text {SOS} > \text {parpadeo} > \text {estroboscópico} \ > \text {apagado} \end{array}
$$
Ahorro de energía y apagado automático.
El GB40 lleva incorporada una función de ahorro de energía que apagará automáticamente la unidad después de 7 horas. Para seguir usándola, vuelva a enchufarla a la unidad.
Especificaciones técnicas.
| Batería interna: | lón de litio |
| Corriente máxima: | 1000A |
| joules3S: | 7000+ |
| Temperatura de funcionamiento: | -30°C to +50°C |
| Temperatura de carga: | 0°C to +40°C |
| Temperatura de almacenamiento: | -20°C to +50°C (Temp. media) |
| MicroUSB (entrada): | 5V, 2.1A |
| USB (salida): | 5V, 2.1A |
| Protección de la cubierta: | IP65 (con puertos cerrados) |
| Enfriamiento: | Convección natural |
| Dimensiones (largo x ancho x alto): | 6.7 x 3.2 x 1.7 Pulgadas (in) |
| Peso: | 2.4 Libras (lb) |
