MANUALE UTENTE Genius Boost+ GB40 NOCO

LEGGERE ATTENTAMENTE TUTTE LE INFORMAZIONI DI SICUREZZA DEL PRODOTTO PRIMA DELL'USO. Il mancato rispetto delle istruzioni può causare SCOSSE ELETTRICHE, ESPLOSIONI e INCENDI con il rischio di GRAVI DANNI ALLA SALUTE, MORTE e DANNEGGIAMENTO DEL PRODOTTO o della PROPRIETÀ. Non gettare o disfarsi di questo manuale.

Benvenuti. Grazie per aver acquistato NOCO Genius® Boost™ GB40. Leggere attentamente la Guida d'uso prima di procedere all'utilizzo del prodotto. Per qualsiasi domanda relativa al nostro avviatore di emergenza, visitare l'approfondita sezione di assistenza sul sito www.no.co/support. Per richiedere l'assistenza personalizzata di NOCO (servizio non disponibile in tutte le aree), visitare la pagina www.no.co/connect.

Cosa contiene la scatola.

• Avviatore di emergenza con batteria agli ioni di litio GB40
• Micro cavo USB
• Pinze per cavi di collegamento batteria HD X
  • Caricabatterie USB da 12V
• Guida d'uso, informazioni sul prodotto e garanzia

CONTATTI NOCO:

Telefono: 1.800.456.6626

Email: [e-mail]

Indirizzo: 30339 Diamond Parkway, #102

Glenwillow, OH 44139

GB40. Genius® Boost™ GB40 di NOCO è un avviatore ultracompatto e portatile con batteria agli ioni di litio, adatto per automobili, imbarcazioni, moto, quad, tosaerba, autocaravan, trattori, autocarri e altro ancora. È stato concepito per garantire estrema sicurezza a chiunque lo utilizzi. È dotato di una tecnologia che impedisce la formazione di scintille e di un sistema di protezione contro le inversioni di polarità. GB40 consente di avviare istantaneamente la maggior parte di dispositivi a batteria singola e permette di effettuare ben 20 avvii con una sola ricarica. Inoltre, grazie alla funzione di batteria portatile per ricaricare dispositivi USB e alla torcia a led di cui è dotato, GB40 è il miglior kit di emergenza di sempre.

Informazioni preliminari. Al momento dell'acquisto GB40 ha uno stato di carica parziale ed è necessario effettuare una ricarica completa prima di procedere all'uso. Leggere attentamente la guida d'uso del veicolo riguardo a specifiche precauzioni da adottare e metodi consigliati per eseguire un corretto avviamento. Prima di utilizzare il prodotto, verificare le informazioni relative alla tensione e alla composizione chimica dell'accumulatore, presenti nel manuale dello stesso. GB40 è adatto solo per accumulatori piombo-acido da 12V.

Collegamento alla batteria. Prima di collegare il prodotto alla batteria, accertarsi che quest'ultima sia un accumulatore piombo-acido da 12V. L'impiego di GB40 non è indicato con nessun altro tipo di accumulatore. Identificare la corretta polarità dei terminali della batteria. Il terminale positivo è generalmente contrassegnato dalle seguenti lettere o simbolo (POS,P,+), mentre quello negativo da (NEG, N,-). Non effettuare alcun collegamento con il carburatore, tubi del carburante o parti metalliche sottili. Qui di seguito sono elencate le istruzioni da seguire nel caso in cui si abbia un sistema con messa a terra negativa (più diffuso). Se il veicolo ha una messa a terra positiva (avviene molto raramente), invertire l'ordine delle istruzioni.

1.) Collegare la pinza HD positiva (rossa) al terminale positivo della batteria (POS,P,+).
2.) Collegare la pinza HD negativa (nera) al terminale negativo della batteria (NEG,N,-) o al telaio del veicolo.
3.) Per scollegare le varie parti, procedere nell'ordine opposto, iniziando cioè con la rimozione delle componenti negative (oppure di quelle positive se la messa a terra è positiva).

Avviamento.

1.) Verificare dapprima la tensione e la composizione chimica dell'accumulatore.
2.) Accertarsi che le pinze HD siano collegate ai terminali della batteria con corretta polarità.
3.) Collegare il connettore HD X a GB40.
4.) Accertarsi che tutti i carichi del veicolo (fari, radio, aria condizionata, ecc.) siano opportunamente spenti prima di effettuarne l'avviamento.
5.) Premere l'apposito pulsante per iniziare l'avviamento. Tutte le spie led lampeggeranno per indicare il loro corretto funzionamento. Se il collegamento con la batteria è stato effettuato correttamente, il led bianco di boost si illuminerà. Se le pinze sono collegate al contrario, si accenderà invece il led rosso di errore. Una volta invertiti i collegamenti e corretto l'errore, il led bianco di boost si accenderà. L'accensione del led bianco di boost indica che GB40 è pronto a effettuare l'avviamento del veicolo.
6.) Provare ad accendere il veicolo. La maggior parte dei veicoli si metterà subito in funzione. Altri, invece, richiedono di essere collegati a GB40 fino a un periodo di tempo di 30 secondi prima di azionarsi. Se il veicolo non si avvia subito, aspettare per 20 o 30 secondi e poi riprovare. Non effettuare più di cinque (5) avviamenti consecutivi nell'arco di quindici (15) minuti. Lasciare GB40 in pausa per quindici (15) minuti prima di fare un nuovo tentativo.
7.) Dopo aver messo in moto il veicolo, scollegare le pinze di collegamento batteria e rimuovere GB40.

Batterie con bassa tensione e comando manuale GB40 è stato progettato per consentire l'avviamento di accumulatori piombo-acido da 12V con carica ridotta a 2V. Se la tensione dell'accumulatore è inferiore a 2V, il led di boost non si accende. Ciò indica che GB40 non riesce a rilevare la presenza della batteria.

Per avviare accumulatori con tensione inferiore a 2V, basta ricorrere alla funzione di comando manuale, che consente di indurre l'avviamento.

ATTENZIONE. UTILIZZARE QUESTA MODALITÀ CON GRANDE CAUTELA. QUESTA MODALITÀ VA IMPIEGATA SOLO CON ACCUMULATORI PIOMBO-ACIDO DA 12 VOLT. SIA LA TECNOLOGIA ANTISCINTILLA CHE IL SISTEMA DI PROTEZIONE CONTRO LE INVERSIONI DI POLARITÀ SONO DISABILITATI. CONTROLLARE ATTENTAMENTE LA POLARITÀ DELL'ACCUMULATORE PRIMA DI RICORRERE A QUESTA MODALITÀ. FARE IN MODO CHE LE PINZE DI COLLEGAMENTO POSITIVE E QUELLE NEGATIVE NON ENTRINO IN CONTATTO TRA DI LORO E NON VENGANO COLLEGATE L'UNA ALL'ALTRA, PERCHÉ COSÌ FACENDO SI PRODUCONO SCINTILLE. GLI ALTI LIVELLI DI CORRENTE UTILIZZATI (FINO A 1000 AMPERES) POSSONO CAUSARE SCINTILLE E INTENSO CALORE SE LA MODALITÀ NON VIENE UTILIZZATA IN MODO CORRETTO. IN CASO DI INCERTEZZE IN MERITO AL CORRETTO IMPIEGO DI QUESTA MODALITÀ, EVITARE TENTATIVI E RICHIEDERE L'AIUTO ESPERTO DI UN TECNICO.

Prima di utilizzare il comando manuale, accertarsi che le pinze HD siano collegate ai terminali giusti, ossia a quelli con corretta polarità, e che il connettore HD X sia collegato a GB40. Per attivare la funzione di comando manuale, premere l'apposito pulsante (contrassegnato da un punto esclamativo all'interno di un cerchio rosso) per una durata di tre (3) secondi. Il led bianco di boost si accenderà e spegnerà, indicando così che la funzione di comando manuale è attiva e che il prodotto è pronto all'avviamento del veicolo. Se la connessione è stata effettuata con polarità inversa, ad illuminarsi sarà invece il led rosso di errore e il dispositivo non sarà operativo.

ATTENZIONE: SPEGNERE GB40 PRIMA DI SCOLLEGARE LE PINZE PER CAVI DI COLLEGAMENTO BATTERIA PER SALVAGUARDARE LA PROPRIA INCOLUMITÀ. NON VA DIMENTICATO CHE SIA LA TECNOLOGIA ANTISCINTILLA CHE IL SISTEMA DI PROTEZIONE CONTRO LE INVERSIONI DI POLARITÀ SONO DISABILITATI.

La maggior parte dei veicoli ripartirà immediatamente. Altri, invece, richiedono di essere collegati a GB40 fino a un periodo di tempo di 30 secondi prima di azionarsi. Se il veicolo non riparte subito, aspettare per 20 o 30 secondi e poi riprovare. Non effettuare più di cinque (5) tentativi consecutivi nell'arco di quindici (15) minuti. Lasciare GB40 in pausa per quindici (15) minuti prima di riprovare.

Significato dei led di carica.

GB40 è dotato di quattro (4) spie led di carica: 25%, 50%, 75% e 100%, che indicano appunto lo stato di carica

LED Spiegazione
25%Rosso LED25% 50% 75% 100%	Quando la carica della batteria interna è inferiore al 25%, l’apposito led che contrassegna il 25% di carica emette una luce rossa costante.
50%Rosso LED25% 50% 75% 100%	Quando la carica della batteria interna è inferiore al 50%, l’apposito led che contrassegna il 50% di carica emette una luce rossa costante.
75%giallo LED25% 50% 75% 100%	Quando la carica della batteria interna è inferiore al 75%, l’apposito led che contrassegna il 75% di carica emette una luce gialla costante.
100%verde LED25% 50% 75% 100%	Quando la carica della batteria interna è al massimo, il led che contrassegna il 100% di carica emette una luce verde costante. Nessun’altra spia è illuminata.

gsnius® GENIUS G840 12V 1000A NOCO 12V 1000A 25% 50% 75% 100% i i BOOT+7000 snoles3s 000

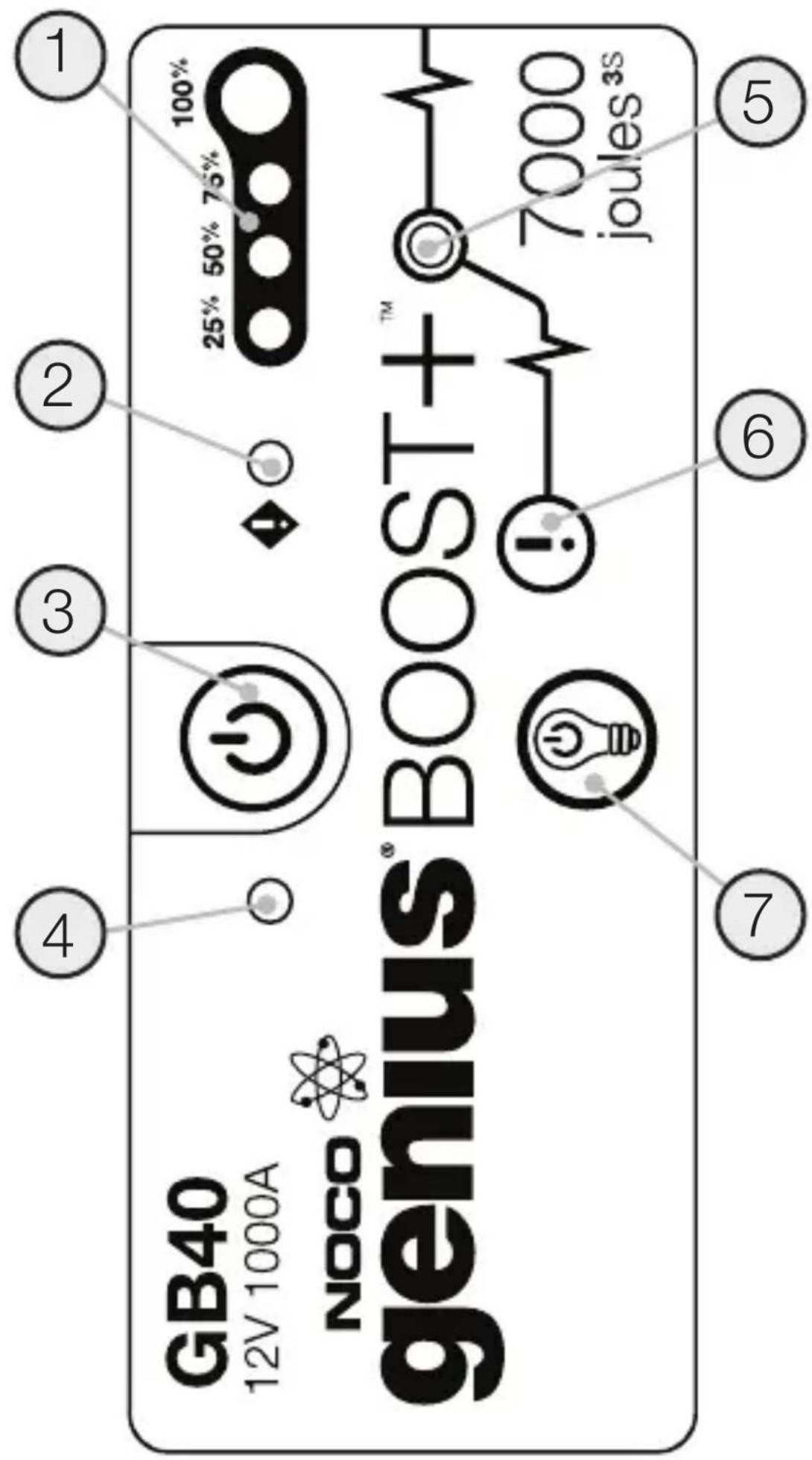

Interfaccia utente.

1. Livello della batteria interna

Indica lo stato di carica (SOC) della batteria interna.

2. Led di errore

Si illumina di rosso se viene rilevata inversione di polarità, oppure lampeggia quando la temperatura della batteria interna è troppo elevata.

3. Tasto di accensione

Premere il pulsante per accendere e spegnere il dispositivo.

4. Led di alimentazione

Emette una luce bianca quando l'unità è accesa.

5. Led di boost

Emette una luce bianca quando la funzione di boost è attiva. Se il dispositivo è opportunamente collegato a un accumulatore, GB40 ne rileva automaticamente la presenza ed entra in modalità boost (quando il comando manuale è attivo, la spia emette una luce bianca intermittente).

6. Pulsante di comando manuale

Per attivare questa funzione, premere il pulsante per tre (3) secondi. ATTENZIONE: Questa funzione disabilita la protezione di sicurezza e induce manualmente l'attivazione della modalità boost. Da usare solo quando la tensione dell'accumulatore è troppo bassa perché questo possa essere rilevato.

7. Pulsante per modalità luminose

Converte la luce ultraluminosa emessa dalle spie led in 7 diverse modalità:

100% > 50% > 10% > SOS > lampeggio > luce

stroboscopica > spegnimento

GB40 in fase di carica.

LED	Spiegazione
25%Rosso LED25% 50% 75% 100%	Quando la carica della batteria è inferiore al 25%, il rispettivo led che indica il 25% di carica emette una luce intermittente. Quando la carica della batteria è al 25%, la luce rossa emessa dalla spia diventa costante.
50%Rosso LED25% 50% 75% 100%	Quando la carica della batteria è inferiore al 50%, la spia che indica il 50% di carica emette una luce intermittente. Quando la carica della batteria raggiunge il 50%, la luce rossa diventa costante.
75%giallo LED25% 50% 75% 100%	Quando la carica della batteria è inferiore al 75%, la spia che indica il 75% di carica emette una luce intermittente. Quando la carica della batteria raggiunge il 75%, la luce gialla diventa costante.
100%verde LED25% 50% 75% 100%	Quando la carica della batteria è inferiore al 100%, la spia che indica il 100% di carica emette una luce intermittente. Quando la batteria è completamente carica, la luce verde diventa costante e gli altri led di carica (25%, 50% e 75%) si spengono.

Comprendere le condizioni di errore.

Qualora si verifichi un'inversione di polarità, GB40 mostra una condizione di errore. Inoltre, se la tensione dell'accumulatore è bassa, la tecnologia di rilevamento batteria di cui è dotato il dispositivo può impedire l'attivazione della modalità boost. Se si verifica una di queste condizioni di errore, succede quanto segue:

Errore Motivo/Soluzione
Spia led di erroreColore rosso costante	Inversione di polarità/Invertire i collegamenti della batteria.
Spia led di erroreLa luce rossalampeggianonostante i cavi siano	La temperatura della batteria interna è troppo elevata/Far raffreddare il dispositivo.Spostare il dispositivo in un ambiente più fresco.
La luce di boost non si accendenonostante i cavi siano collegaticorrettamente	La tensione della batteria collegata è inferiore a 2V/Rimuovere tutti i carichi e riprovare, oppure attivare la modalità di comando manuale

Come ricaricare GB40.

Collegare GB40 all'apposita porta d'ingresso USB mediante il cavo USB di ricarica in dotazione. Il dispositivo può essere ricaricato da qualsiasi porta USB, come ad esempio un adattatore AC, accendisigari del veicolo, computer portatile o altro ancora. L'intensità di corrente della porta USB in entrata è di 2,1 ampere per garantire una ricarica sicura ed efficiente della batteria interna agli ioni di litio.

Tempi della ricarica.

Il tempo necessario a ricaricare GB40 varia a seconda di quanto è scarica la batteria e della fonte di alimentazione elettrica impiegata. I dati effettivi variano a seconda delle condizioni della batteria.

Potenza nominale del caricabatterie USB
	.5A	1A	2A
Tempo	12ora	6ora	3ora

icarica dei dispositivi USB.

È possibile ricaricare qualsiasi tipo di dispositivo USB, come smartphone ad esempio. Collegare il cavo di ricarica USB in dotazione alla porta USB in uscita e infine collegare il tutto al dispositivo USB.

Il numero di ricariche a cui può essere sottoposto un dispositivo USB varia a seconda del tipo di dispositivo. Per i tempi di ricarica, consultare il manuale d'uso del dispositivo o contattare il produttore dello stesso.

Torcia a led.

GB40 è dotato di una torcia a led integrata ultraluminosa. Presenta sette (7) diverse modalità luminose che ne influenzano performance e longevità: 100% > 50% > 10% > SOS > lampeggio > luce stroboscopica e spegnimento.

Per accendere e spegnere la torcia, premere il pulsante contrassegnato dall'immagine di una lampadina. Premere il pulsante una sola volta per accendere la torcia e ottenere il 100% di luminosità, premere di nuovo per il 50% di luminosità (entro 3 secondi dalla precedente selezione), pigiare ancora una volta per ridurre la luminosità al 10% (sempre entro 3 secondi), premere nuovamente per attivare la luce di emergenza SOS (entro 3 secondi), ancora una volta per la modalità lampeggio (entro 3 secondi), premere di nuovo per avviare la modalità stroboscopica (sempre entro 3 secondi) e infine pigiare ancora per spegnere il prodotto. Se non si seleziona una nuova opzione luminosa entro 3 secondi, la modalità corrente resta in funzione, e a questo punto premere di nuovo il pulsante determina lo spegnimento della torcia.

I livelli di prestazione e durata di GB40 variano a seconda della modalità luminosa che si sceglie. Selezionare una modalità luminosa a bassa intensità quando si usa GB40 per periodi di tempo prolungati consente di estendere la vita della batteria interna.

MODALITA':

100% > 50% > 10% > SOS > lampeggio > luce stroboscopica> spegnimento

Spegnimento automatico per risparmio energetico.

GB40 è dotato di una speciale funzione di risparmio energetico che ne consente lo spegnimento automatico dopo sette ore. Per continuare a usare il prodotto, basta accenderlo di nuovo.

Caratteristiche tecniche.

Batteria interna:	Ioni di litio
Livello della corrente di picco:	1000A
joules3S:	7000+
Temperatura di funzionamento:	-30°C to +50°C
Temperatura di carica:	0°C to +40°C
Temperatura di conservazione:	-20°C to +50°C (Media Temp.)
Micro USB (entrata):	5V, 2.1A
USB (uscita):	5V, 2.1A
Protezione contro penetrazione:	IP65 (Con porte chiuse)
Raffreddamento:	Convezione naturale
Dimensioni (l x l x a):	6.7 x 3.2 x 1.7 Pollici
Peso:	2.4 Libbre
