사용 설명서 Genius Boost+ GB40 NOCO

사용에 앞서, 제품 안전 정보를 읽고 숙지하시기 바랍니다. 아래 지침을 따르지 않을 경우, 심각한 상해, 사망, 장치의 손상 또는 재산상의 손해를 초래할 수 있는 감전, 폭발 또는 화재가 발생할 수 있습니다. 이 정보를 폐기하지 마십시오.

환영합니다. NOCO Genius® Boost™ GB40을 구입해 주셔서 감사합니다. 제품 사용에 앞서, 사용 설명서 읽고 숙지하시기 바랍니다. 저희 점프 스타터에 대한 질문은, www.no.co/support의 종합 지원정보를 참조하십시오. 개인화된 지원을 위해 NOCO에 문의하시는 경우 (일부 영역에서 사용 가능), www.no.co/connect를 참조하십시오.

내용물.

•GB40 리튬 점프 스타터
-마이크로USB케이블
• X Connect HD 배터리 클램프
-12VUSB충전기
-사용 안내서,정보 안내서 및 보증서

NOCO 문의처.

전화: 1.800.456.6626

이메일: [e-mail]

우편 주소: 30339 Diamond Parkway, #102

Glenwillow, OH 44139

GB40 소개. NOCO Genius® Boost™ GB40은 초경량 휴대용리튬 이온 점프 스타터로, 자동차, 보트, 오토바이, ATV(다목적 차량), 잔디 깎는 기계, RV(레저 차량), 트랙터, 트럭 등에 사용할 수 있습니다. 매우 안전하여 누구나 사용할 수 있습니다. 스파크 방지 기술 및 역극성 보호기능을 제공합니다. GB40은 대부분의 단일 배터리 시스템을 즉시, 그리고 단 한번의 충전으로 최대 20번까지, 점프 스타트 할 수 있습니다. GB40은 또한 USB 배터리 팩 및 LED 손전등을 갖추고 있어, 최고의 비상 키트가 될 수 있습니다.

시작하기. 구매한 GB40은 부분적으로 충전되어 있으므로, 사용하기 전에 완전히 충전해야 합니다. 점프 스타트를 위한 특정 주의사항 및 권장 방법에 대한 차량 소유자의 설명서를 주의 깊게 읽고 숙지하십시오. 배터리 사용설명서를 참조하여 배터리의 전압과 화학성분을 결정한 후, 본 제품을 사용해야 합니다. GB40은 12V 납산 배터리 전용 점프 스타터입니다.

배터리 연결. 배터리를 연결하기 전에, 12V 납산 배터리인지 확인하십시오. GB40은 다른 유형의 배터리에는 적합하지 않습니다. 배터리 단자의 정확한 극성을 확인합니다. 배터리의 양극 단자는 일반적으로 POS,P,+와 같이 문자나 기호로 표시됩니다. 배터리의 음극 단자는 일반적으로 NEG,N,-와 같이 문자나 기호로 표시됩니다. 기화기(카뷰레터), 연료 공급선 또는 값은 판금 부품에 연결하지 마십시오. 아래는 (가장 일반적) 마이너스 접지 방식에 대한 지시사항입니다. 차량이 (매운 드문) 플러스 접지 방식일 경우, 아래 지시사항을 반대 순서로 따릅니다.

1.) 양극(빨간색) HD 배터리 클램프를 양극(POS, P, +) 배터리 단자에 연결합니다.
2.) 음극(검정색) HD 배터리 클램프를 음극(NEG,N,-) 배터리 단자에 연결합니다.
3.) 분리할 때, 음극을 먼저 제거하여 역순으로 분리(또는 플러스접지 방식일 경우 양극을 먼저 제거)합니다.

점프 스타트.

1.) 배터리의 전압 및 배터리의 전압과 화학성분을 확인합니다.
2.) HD 배터리 클램프가 올바른 극성의 단자에 연결되었나 확인합니다.
3.) HD X 커넥터를 GB40에 연결합니다.
4.) 차량을 점프 스타트하기 전에, 차량의 모든 전력 부하(전조등, 라디오, 에어컨 등)가 꺼져있는지 확인합니다.
5.) 파워 버튼을 눌러 점프 스타트를 시작합니다. 모든 LED 가 정상적으로 작동하는 깜박이게 되는데, 이는 모든 LED 가 제대로 작동하고 있음을 나타냅니다. 배터리가 올바르게 연결되었다면, 하얀색 부스트 LED가 켜집니다. 배터리가 반대로 연결되었다면, 빨간색 오류 LED가 켜집니다. 반대로 연결하여 이 오류를 제거하면, 하얀색 부스트 LED가 켜집니다. 하얀색 부스트 LED가 켜지면, GB40으로 차량을 점프 스타트할 준비가 된 것입니다.
6.) 차량에 시동을 걸어 보십시오. 대부분의 차량은 즉각적으로 시동이 걸릴 것입니다. 일부 차량은 최대 30초 동안 GB40을 연결해야 시동이 걸릴 수도 있습니다. 차량이 곧바로 시동이 걸리지 않으면, 20-30초를 기다린 후 다시 시도하십시오. 15분 이내에 연속적으로 5회 이상 점프 스타트하지 마십시오. 15분 동안 기다렸다 GB40으로 차량 점프 스타트를 다시 시도하십시오.
7.) 차량에 시동이 걸리면, 배터리 클램프를 분리하고 GB40을 제거합니다.

저 전압 배터리 및 수동 조작

GB40은 12V 납산 배터리를 점프 스타트 하도록 설계되었으며, 2V 배터리까지 사용 가능합니다. 배터리가 2V 미만인 경우, 부스트 LED가 “켜지지 않습니다”. 이는 GB40 이 배터리를 감지할 수 없음을 나타냅니다.

배터리가 2V 미만의 배터리를 점프 스타트해야 하는 경우, 점프 스타트 기능을 강제적으로 ‘켜는’ 수동 조작 기능이 있습니다.

주의. 이 모드는 극도의 주의를 기울여 사용하십시오. 이 모드는 12V 납산 배터리 전용입니다. 스파크 방지 및 역극성 보호 기능은, 둘 다 이 모드에서 사용할 수 없습니다. 이 모드를 사용하기 전에 배터리의 극성에 세심한 주의를 기울이십시오. 양극 및 음극 배터리 클램프가 서로 닿거나 연결되지 않도록 하십시오. 제품이 스파크를 일으킬 수 있습니다. 이 모드는 매우 높은 전류(최대 1000 AMP)를 사용하므로 올바르게 사용하지 않을 경우 스파크 및 고열이 발생할 수 있습니다. 이 모드 사용에 대해 확실하지 않으면, 사용을 시도하지 말고 전문가에게 문의하십시오.

수동 조작 기능을 사용하기 전에, HD 배터리 클램프가 배터리 단자의 정확한 극성에 연결되어 있는지 그리고 HD X Connect 가 GB40에 연결되어 있는지 확인합니다. 수동 조작 기능을 사용하려면, 수동 조작 버튼(빨간색 원 안에 빨간색 느낌표 아이콘)을 3초 동안 누릅니다. 하얀색 부스트 LED가 깜빡이면, 수동 조작 모드가 된 것을 나타내며 차량을 점프 스타트할 준비가 된 것입니다. 반대로 연결하면, 빨간색 오류 LED가 켜지고 기기는 작동하지 않습니다.

주의. 배터리 클램프를 분리하기 전에 GB40 전원을 “끄십시오”. 이렇게 하면 안전이 보장됩니다. 스파크 방지 및 역극성 보호 기능은, 둘 다 이 모드에서 사용할 수 없음을 유의하십시오.

대부분의 차량은 즉각적으로 시동이 걸릴 것입니다. 일부 차량은 최대 30초 동안 GB40을 연결해야 시동이 걸릴 수도 있습니다. 차량이 곧바로 시동이 걸리지 않으면, 20-30초를 기다린 후 다시 시도하십시오. 15분 이내에 연속적으로 5회 이상 점프 스타트하지 마십시오. 15분 동안 기다렸다 GB40으로 차량 점프 스타트를 다시 시도하십시오.

Charge LED 이해.

GB40은 네(4)가지 Charge LED가 있습니다. - 25%, 50%, 75% 및 100% 이 Charge LED들은 내부 배터리의 총전상태 (SOC)를 나타냅니다. 참조:

GB40 충전 시.

LED
25%빨간색 LED25% 50% 75% 100%	25% ,25% Charge LED.
50%빨간색 LED25% 50% 75% 100%	50% ,50% Charge LED.
75%노란색 LED25% 50% 75% 100%	75% ,75% Charge LED.
100%초록색 LED25% 50% 75% 100%	100% ,100% Charge LED. LED.

gsnius® GENIUS G840 12V 1000A NOCO 12V 1000A 25% 50% 75% 100% i i BOOT+7000 snoles3s 000

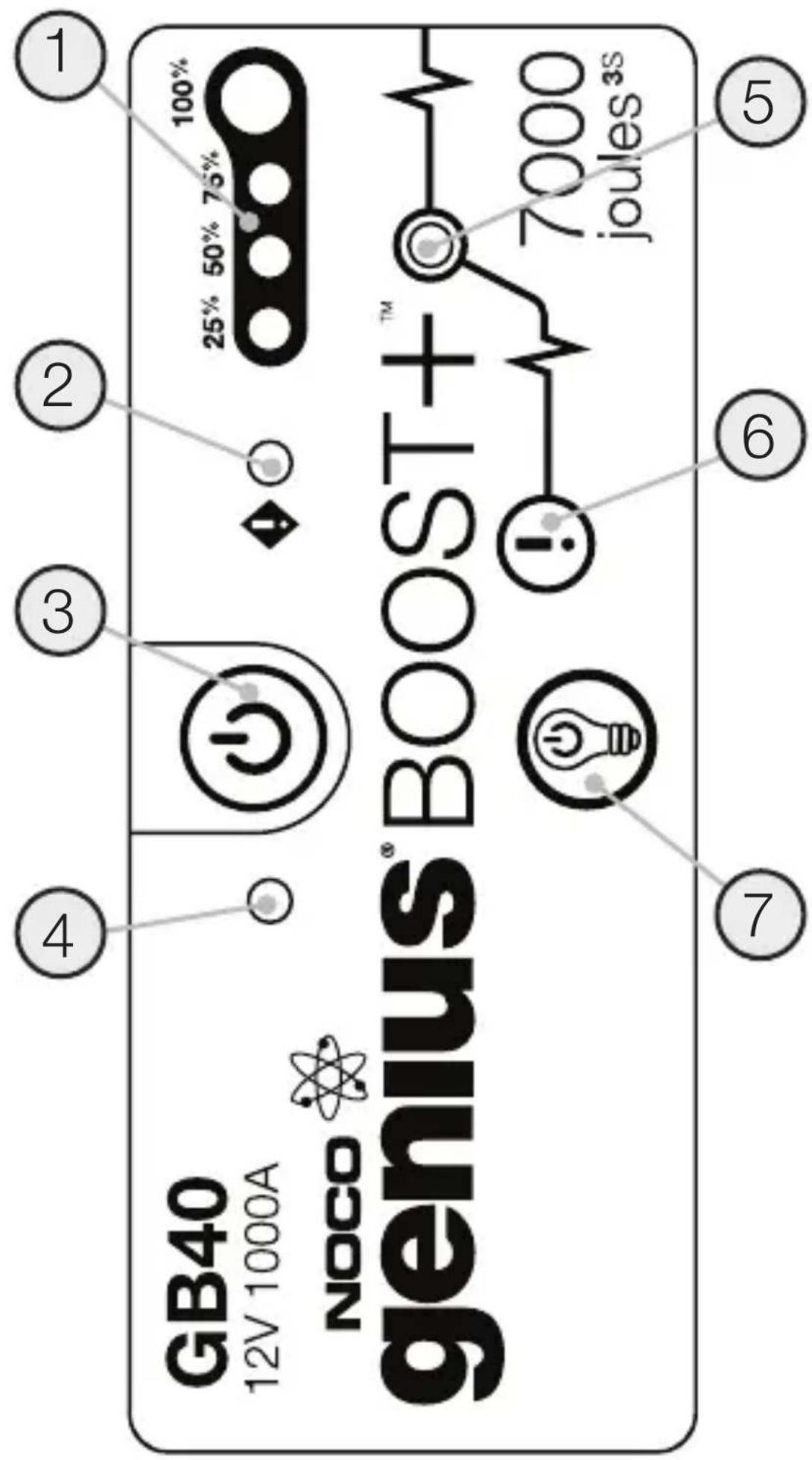

사용자 인터페이스.

1. 내부 배터리 레벨

내부 배터리의 충전 레벨을 표시합니다.

2. 오류 LED

역극성이 감지되면 빨간색이 켜지고 또는 매부 배터리의 온도가 너무 높을 경우 “켜짐”과 “꺼짐”이 반복됩니다.

3.파워 버튼

놀러서 기기를 “켜짐” 및 “꺼짐”으로 전환합니다.

4.파워 LED

기기가 “켜짐”일 때, 불이 켜집니다.

5. 부스트 LED

부스트가 활성화되면 하얀색으로 켜집니다. 기기가 배터리에 올바르게 연결되면, GB40은 자동으로 배터리를 감지하여 부스트 모드가 됩니다(수동 조작 기능이 활성화되면, 하얀색 LED가 깜빡입니다).

6. 수동 조작 버튼

수동 조작 기능을 사용하려면,3초 동안 누릅니다.

경고: 안전 보호 기능이 꺼지고 강제적으로 부스트를 “켜짐”으로 전환. 감지하지 못할 정도로 저 전압 배터리인 경우에만 사용.

7.라이트 모드 버튼

초광도 LED 라이트를 7개의 라이트 모드로 전환:

100%>50%>10%SOS>감백임>스트로브>꺼짐

LED	설명
25%빨간색 LED25% 50% 75% 100%●○○○	배터리가 25% 이하로 충전된 경우,25% Charge LED는 천천히 “켜짐” “꺼짐”을 반복합니다. 배터리가 25%충전되면, 빨간색 Charge LED에 계속 붙이 켜집니다.
50%빨간색 LED25% 50% 75% 100%●●○○	배터리가 50% 이하로 충전된 경우,50% Charge LED는 천천히 “켜짐” “꺼짐”을 반복합니다. 배터리가 50%충전되면, 빨간색 Charge LED에 계속 붙이 켜집니다.
75%노란색 LED25% 50% 75% 100%●●●○	배터리가 75% 이하로 충전된 경우,75% Charge LED는 천천히 “켜짐” “꺼짐”을 반복합니다. 배터리가 75%충전되면, 노란색 Charge LED에 계속 붙이 켜집니다.
100%초록색 LED25% 50% 75% 100%○○○●	배터리가 100% 이하로 충전된 경우,100% Charge LED는 천천히 “켜짐” “꺼짐”을 반복합니다. 배터리가 100%충전되면, 노란색 Charge LED에 계속 붙이 켜져 있고 25%, 50% 및 75% Charge LED는 꺼집니다.

오류 상태 이해

GB40은 역극성 상태일 경우 오류 상태로 표시되며, 또한 배터리 감지 테크놀러지로 저 전압 배터리가 연결되더라도 부스터가 작동하는 것을 방지합니다. 이러한 오류 상태 중 하나가 되면, 다음 지침을 따르십시오:

오류 원인/해결책
오류 LED빨간색 불이 켜짐	역극성/배터리 연결을 반대로 하십시오.
오류 LED빨간색 깜백임(케이블이 제대로연결된 경우)	내부 배터리가 너무 뜨거움/기기가 식을 때까지기다리십시오. 기기를 보다시원한 곳으로 이동하십시오.
부스터 라이트에붙이 켜지지 않음(케이블이 제대로연결된 경우)	연결된 배터리가 2V 미만/모든 전력 부하를 제거한 후다시 시도하거나, 또는 수동조작 보드를 사용하십시오.

GB40 충전.

동봉된 USB 충전 케이블로 GB40을 USB IN(입력) 포트에 연결합니다. AC 어댑터, 차량 충전기, 노트북 등과 같은 모든 USB 전원 포트로부터 충전할 수 있습니다. USB IN(입력) 포트는 정격 2.1 Amp로, 내장 리튬 배터리의 안전하고 효율적인 충전을 보장합니다.

충전 시간.

GB40 충전 시간은 방전 레벨과 사용 전원에 따라 달라집니다. 실제 결과 배터리 상태에 따라 다를 수 있습니다.

USB 충전기 등급
.5A		1A	2A
시간	12시간	6시간	3시간

USB 장치 충전.

스마트폰과 태블릿을 포함하여, 거의 모든 USB 장치를 충전.할 수 있습니다. 동봉된 USB 충전 케이블을 USB OUT(출력) 포트에 연결하고 이를 USB 장치에 연결합니다.

USB 장치를 충전할 수 있는 횟수는 장치에 따라 다릅니다. 충전 시간에 대해서는, 장치 제조업체에 문의하십시오.

LED 라이트.

GB40은 통합된 초광도 LED 라이트가 있습니다.그 성능과

수명이 다른 7개의 모드가 있습니다: 100%, 50%, 10%, SOS, 깜빡임, 스트로브, 및 꺼짐.

전구 아이콘의 파워 버튼을 이용하여 라이트를 “켜짐” 또는 “꺼짐”으로 바꼽니다. 100% 광도는 한번 눌러 라이트를 “켜짐”으로, 50% 광도는 (3 초 이내에) 다시 한번, 10% 광도는 (3 초 이내에) 다시 한번, SOS 모드는 (3 초 이내에) 다시 한번, 깜빡임 모드는 (3 초 이내에) 다시 한번, 스트로브 모드는 (3 초 이내에) 다시 한번, 그리고 “꺼짐” 모드는 (3 초 이내에) 다시 한번 누릅니다. 라이트 모드를 3초 이내에 선택하지 않으면, 해당 라이트 모드가 “켜짐”으로 지속되고 다음 선택모드가 “꺼짐”이 됩니다.

모드 선택에 따라, GB40의 출력 및 작업소요시간이 달라집니다. 장시간 GB40을 사용할 때, 보다 낮은 전력 레벨을 선택하면 배터리 수명을 연장할 수 있습니다.

모드:

100%>50%>10%SOS>감백임>스트로브>꺼짐

절전 자동 차단.

GB40은 자체에 절전 기능이 있어서, 7시간이 지나면 자동으로 기기의 전원이 꺼집니다. 다시 사용하려면, 기기를 켜시면 됩니다.
