BRUKSANVISNING Genius Boost+ GB40 NOCO

INNAN ANVÄNDNING MÅSTE DU LÄSA OCH FÖRSTÅ INNEBÖRDEN AV PRODUKTENS SÄKERHETSINFORMATION. Om man inte följer instruktionerna kan detta leda till ELCHOCK, EXPLOSION eller BRAND, vilket kan orsaka ALLVARIG KROPPSSKADA, DÖDSFALL, SKADA PÅ UTRUSTNING eller EGENDOM. Släng inte denna information.

Välkommen. Tack för att ni har köpt NOCO

Genius® Boost™ GB40. Läs och se till att ni har förstått användarguiden innan produkten används. Om ni har frågor om vår starchjälp kan ni läsa vår omfattande supportinformation på www.no.co/support. För att kontakta NOCO för personlig support (ej tillgängligt i alla områden), besök www.no.co/connect.

Vad finns i förpackningen.

• GB40 Litium Starthjälp
- kabel för micro-USB
• X Connect HD-batteriklämmor
• 12V USB-laddare

- Användarguide samt Informationsguide och garanti

Kontakta NOCO.

Telefon: [phone]

E-mail: [e-mail]

Om GB40. NOCO Genius® Boost™ GB40 är en ultrakompakt och bärbar litiumjonstarthjälp för bilar, båtar, motorcyklar, fyrhjulingar, gräsklippare, husbilar, traktorer, lastbilar och annat. Den är extremt säker för alla att använda. Den innehåller gnistsäker teknologi och reverserat batteriskydd. GB40 kan omedelbart hjälpstarta de flesta enkelbatterienheter, upp till 20 gånger på en laddning. GB40 är även utrustad med ett USB-batteripack och LED-blinkljus, vilket gör den till det ultimata akutverktyget.

Komma igång. GB40 levereras delvis laddad och behöver laddas helt innan användning. Läs noggrant och se till att ni har förstått fordonets användarhandbok om särskilda säkerhetsföreskrifter och vilka metoder som rekommenderas för att hjälpstarta fordonet. Kontrollera vilken spänning batteriet har och av vilken batterikemisk typ batteriet är genom att läsa i användarhandboken för batteriet innan produkten används. GB40 är endast avsett för hjälpstart av 12-volts blysyrabatterier.

Ansluta till batteriet. Kontrollera att ni har ett 12-volts blysyrabatteri innan anslutning till batteriet. GB40 är inte lämpligt till andra typer av batterier. Identifiera den korrekta polariteten på batteripolerna. Den positiva batteripolen markeras vanligtvis med dessa bokstäver eller symboler (POS,P,+). Den negativa batteripolen markeras vanligtvis med dessa bokstäver eller symboler (NEG,N,-). Gör inga anslutningar till förgasaren, bränsleledningar eller tunna plåtdelar. Nedanstående instruktioner gäller för ett negativt jordsystem (vanligast förekommande). Om ert fordon har ett positivt jordsystem (mycket ovanligt), följ nedanstående instruktioner i omvänd ordning.

1.) Anslut den positiva (röda) HD-batteriklämman till den positiva (POS,P,+) batteripolen.

2.) Anslut den negativa (svarta) HD-batteriklämman till den negativa (NEG,N,-) batteripolen eller till fordonets chassi.
3.) Vid frånkoppling så kopplar man ifrån i omvänd ordning, och man tar först bort den negativa (eller positiva först vid positivt jordsystem).

Att hjälpstarta.

1.) Kontrollera vilken spänning batteriet har och av vilken batterikemisk typ batteriet är.
2.) Kontrollera att HB-batteriklämmorna är anslutna till rätt batteripoler.
3.) Anslut HD X Connector till GB40.
4.) Se till att fordonets alla elbelastningar (strålkastare, radio, luftkonditionering, etc.) är avstängda innan ni försöker hjälpstarta fordonet.
5.) Tryck på av-/på-knappen för påbörja hjälpstarten. Alla LED-lampor kommer att blinka, vilket indikerar att alla LED-lampor fungerar ordentligt. Om ni har anslutit korrekt till batteriet så kommer den vita Boost LED-lampan att lysa. Om batteriklämmorna är omvänt anslutna kommer den röda LED-lampan som markerar fel att lysa. Sätt anslutningarna i omvänd ordning för att rätta till detta fel och därefter kommer den vita Boost LED-lampan att lysa. Den vita Boost LED-lampan lyser när GB40 är klar för att hjälpstarta ert fordon.
6.) Försök att starta fordonet. De flesta fordon kommer att starta omedelbart. Vissa fordon kan kräva att GB40 ansluts upp till 30 sekunder innan det startar. Om fordonet inte startar direkt väntar ni 20-30 sekunder och försöker sedan igen. Gör inte fler än fem (5) efterföljande startförsök under en period av femton (15) minuter. Låt GB40 vila i femton (15) minuter innan ni försöker att hjälpstarta fordonet igen.
7.) När ni har startat fordonet ska ni koppla bort batteriklämmorna och ta bort GB40.

Lågvoltsbatterier & Manuell åsidosättning

GB40 är utformad för att hjälpstarta 12-volts blysyrabatterier ner till 2-volts. Om ert batteri är under 2 volt kommer Boost LED-lampan att vara "Off" (av). Detta är en indikation på att GB40 inte kan upptäcka ett batteri.

Om ni behöver hjälpstarta ett batteri på under 2 volt finns det en funktion för manuell åsidosättning, vilken gör det möjligt att tvinga hjälpstarten till på-lägen ("On").

VARNING. ANVÄND DETTA LÄGE MED STOR FÖRSIKTIGHET. DETTA LÄGE ÄR ENDAST FÖR 12-VOLTS BLYSYRABATTERIER. BÅDE FUNKTIONEN FÖR GNISTSÄKRING OCH FUNKTIONEN FÖR OMVÄNT POLARITETSSKYDD AVAKTIVERAS. VAR MYCKET UPPMÄRKSAM PÅ BATTERIPOLERNA NÄR DETTA LÄGE ANVÄNDS. LÅT INTE DEN POSITIVA OCH DEN NEGATIVA BATTERIKLÄMMAN VIDRÖRA ELLER ANSLUTA TILL VARANDRA EFTERSOM PRODUKTEN DÅ KOMMER ATT GENERERA GNISTOR. DETTA LÄGE KRÄVER MYCKET HÖG STRÖMSTYRKA (UPP TILL 1000 AMPERE) SOM KAN ORSAKA GNISTOR OCH HÖG VÄRME OM DEN INTE ANVÄNDS KORREKT. OM NI ÄR OSÄKRA PÅ HUR MAN ANVÄNDER DETTA LÄGE, SÅ FÖRSÖK HELLER INTE GÖRA DET UTAN SÖK PROFESSIONELL HJÄLP.

Innan funktionen för manuell åsidosättning används måste man kontrollera att HD-batteriklämmorna är anslutna till korrekt batteripoler och att HD X Connect är ansluten till GB40. För att använda funktionen för manuell åsidosättning: tryck och håll in knappen för manuell åsidosättning (en röd utropsteckenikon inuti en röd cirkel) i tre (3) sekunder. Den vita Boost LED-lampan kommer att blinka "On" (på) och "Off" (av), vilket indikerar att man har lyckats gå in i läget för manuel åsidosättning och är redo att hjälpstarta fordonet. Om anslutning har skett i omvända batteripoler kommer den röda LED-lampan som indikerar fel att lysa och enheten kommer inte att starta.

WARNING: STÄNG AV ("OFF") GB40 INNAN BATTERIKLÄMMORNA KOPPLAS BORT. DETTA KOMMER ATT GARANTERA ER SÄKERHET. KOM IHÅG ATT BÅDE FUNKTIONEN FÖR GNISTSÄKRING OCH

FUNKTIONEN FÖR OMVÄNT POLARITETSSKYDD AVAKTIVERAS.

De flesta fordon kommer att starta omedelbart. Vissa fordon kan kräva att GB40 ansluts upp till 30 sekunder innan det startar. Om fordonet inte startar direkt väntar ni 20-30 sekunder och försöker sedan igen. Gör inte fler än fem (5) efterföljande startförsök under en period av femton (15) minuter. Låt GB40 vila i femton (15) minuter innan ni försöker att hjälpstarta fordonet igen.

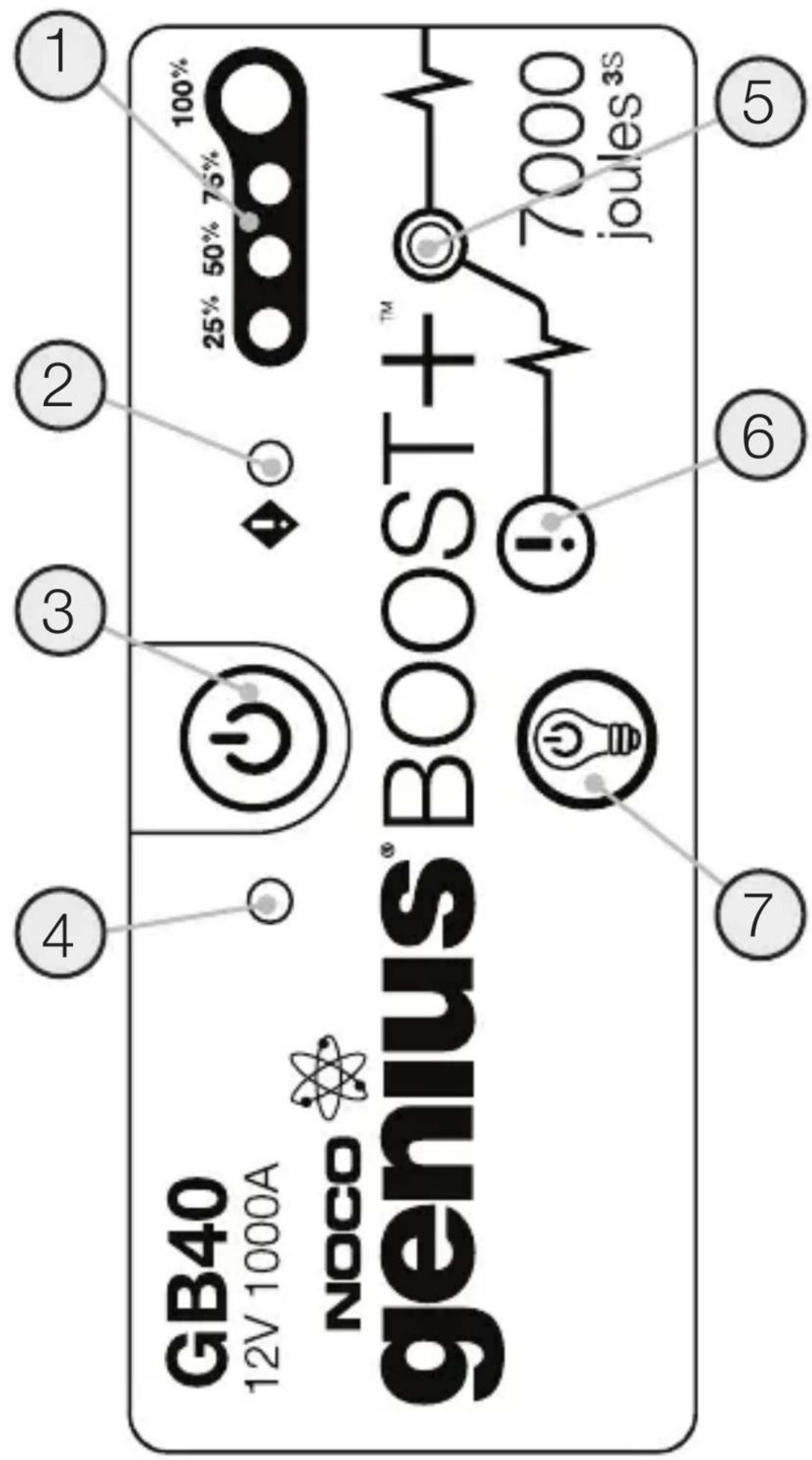

Att tolka LED-lamporna för laddning.

GB40 har fyra (4) LED-lampor för laddning - 25%, 50%, 75% och 100%. Dessa laddningslampor indikerar det interna batteriets laddningsstatus (SOC/state-of-charge). Se nedan:

LED Förklaring
25%Röd LED25% 50% 75% 100%	Laddningslampan för 25% laddning kommer att ha ett fast rött sken när det interna batteriet är mindre än 25% laddat.
50%Röd LED25% 50% 75% 100%	Laddningslampan för 50% laddning kommer att ha ett fast rött sken när det interna batteriet är mindre än 50% laddat.
75%Gul LED25% 50% 75% 100%	Laddningslampan för 75% laddning kommer att ha ett fast gult sken när det interna batteriet är mindre än 75% laddat.
100%Grön LED25% 50% 75% 100%	Laddningslampan för 100% laddning kommer att ha ett fast grönt sken när det interna batteriet är helt laddat.Inga andra LED-lampor kommer att lysa.

Indikerar laddningsnivån på det interna batteriet.

2. LED för felindikering

Lyser rött om omvänd polaritet upptäcks, eller blinkar "On" (på) och "Off" (av) när den interna batteritemperaturen är för hög.

3. På-/avknapp

Tryck för att slå på ("On") och av ("Off").

4. På-/av-lampa

Lyser vitt när enheten är påslagen.

5. Boost-LED

Lyser vitt när Boost är aktiv. Om enheten är korrekt ansluten till ett batteri kommer GB40 automatiskt att upptäcka ett batteri och gå in i Boost-läge (LED blinkar vitt när funktionen för manuell åsidosättning är aktiv).

6. Knapp för manuell åsidosättning

För att aktivera funktionen: tryck och håll in i tre (3) sekunder. WARNING: Avaktiverar säkerhetsskydd och tvingar manuellt Boost i på-läge ("On"). Får endast användas när ett batteri har för lågt volttal för att upptäckas.

7. Lamplägesknapp

Växlar det ultraljusa LED-ljuset genom sju ljuslägen:

100% > 50% > 10% > SOS > Blinkande > Snabbt

blinkande (Strobe) > Av (Off)

Vid uppladdning av GB40.

LED Förklaring
25%Röd LED25% 50% 75% 100%	Laddningslampan för 25% laddning kommer långsamt att pulsera mellan "On" (på) och "Off" (av) när det interna batteriet är mindre än 25% laddat. När batteriet är 25% laddat kommer den röda laddningslampan att lysa med fast sken.
50%Röd LED25% 50% 75% 100%	Laddningslampan för 50% laddning kommer långsamt att pulsera mellan "On" (på) och "Off" (av) när det interna batteriet är mindre än 50% laddat. När batteriet är 50% laddat kommer den röda laddningslampan att lysa med fast sken.
75%Gul LED25% 50% 75% 100%	Laddningslampan för 75% laddning kommer långsamt att pulsera mellan "On" (på) och "Off" (av) när det interna batteriet är mindre än 75% laddat. När batteriet är 75% laddat kommer den gula laddningslampan att lysa med fast sken.
100%Grön LED25% 50% 75% 100%	Laddningslampan för 100% laddning kommer långsamt att pulsera mellan "On" (på) och "Off" (av) när det interna batteriet är mindre än 100% laddat. När batteriet är helt laddat kommer den gröna laddningslampan att lysa med fast sken, och laddningslamporna för 25%, 50% och 75% kommer att stängas av.

Att förstå felförhållanden.

GB40 ska visa att felförhållande (Error Condition) finns när ett omvänt polaritetsförhållande har uppstått och den har också batteridetektorteknologi som kan hindra Boost-läget från att aktiveras när ett batteri med lågt volttal finns. När ett av dessa felförhållanden finns kommer följande att hända:

Fel Orsak/Lösning
LED för felindikeringLyser med fast rött sken	Omvänd polaritet/Reverserabatterianslutningarna.
LED för felindikering Blinkar rött w-kablar anslutna ordentligt	Det interna batteriet är för varmt/Låt enheten svalna. Ta enheten till en svalare miljö.
Boost-lampan slår inte på w-kablar anslutna ordentligt	Anslutet batteri är under 2 volt/Ta bort allt som belastar strömmen och försök igen, eller använd läget för manuellt åsidosättande.

Laddning av GB40.

Anslut GB40 med den medföljande USB-laddningskabeln till USB IN-porten. Det kan laddas från alla USB-laddningsportar, t.ex. AC-adapter, billaddare, laptop och annat. USB IN-porten är klassad som 2,1 ampere för att garantera säker och effektiv laddning av den interna litiumbatteriet.

Laddningstider.

Hur lång tid det tar att ladda en GB40 kommer att variera beroende på urladdningsnivån och vilket strömkälla som används. Vilket resultat som uppnås kan variera på grund av batteriets skick.

Klassning USB-laddare
	.5A	1A	2A
Tid	12tim	6tim	3tim

Ladda dina USB-enheter.

Du kan ladda alla USB-enheter, som t.ex. smartphones. Anslut den medföljande USB-laddningskabeln till USB OUT-porten och anslut till din USB-enhet.

Hur många gånger man kan ladda om en USB- enhet kommer att variera mellan olika enheter.

Kontakta tillverkaren av din enhet för att få information om uppladdningstider.

LED-blinkljus.GB40 har ett integrerat ultraljust LED-blinkljus. Det har sju (7) ljuslägen som påverkar dess prestanda och livslängd. 100%, 50%, 10%, SOS, blinkande (blink), snabbt blinkande (strobe) och av (off).

För att slå av ("On") och på ("Off) lampan används strömknappen med glödlampsikonen. Tryck en gång för att slå på ("On") lampan med 100% ljusstyrka, en gång till för 50% ljusstyrka (inom 3 sekunder), en gång till för 10% ljusstyrka (inom 3 sekunder), en gång till för SOS (inom 3 sekunder), en gång till för blinkande (inom 3 sekunder), en gång till för snabbt blinkande (inom 3 sekunder) och en gång till för att stänga av ("Off"). Om ett ljusläge inte väljs inom 3 sekunder kommer det att fortsätta att vara på i det aktuella ljusläget och nästa gång man trycker på knappen stängs lampan av.

Beroende på vilket läge som väljs kommer GB40 att ha olika nivåer beträffande effekt och användningstid. Om man väljer en lägre effektnivå när man använder GB40 under längre perioder, så kommer det att förlänga batteritiden.

Lägen:

100% > 50% > 10% > SOS > Blinkande > Snabbt blinkande (Strobe) > Av (Off)

Energibesparande automatisk avstängning.

GB40 har en inbyggd energibesparingsfunktion som automatiskt stänger av enheten efter 7 timmar. För att fortsätta att använda enheten slår man bara på den igen.

Teknisk specifikation.

Internt batteri:	Litiumjon
Högsta strömklassning:	1000A
joules3S:	7000+
Drifttemperatur:	-30°C to +50°C
Laddningstemperatur:	0°C to +40°C
Lagringstemperatur:	-20°C to +50°C (Medel- temp.)
Micro-USB (input):	5V, 2.1A
USB (output):	5V, 2.1A
Skyddskåpa:	IP65 (w/portar stängda)
Kylning:	Naturlig konvektion
Dimensioner (L x B x H):	6.7 x 3.2 x 1.7 Tum
Vikt:	2.4 Pounds
