Tipo de producto	Cámara de vigilancia WiFi exterior
Marca	Reolink
Modelo	CX410W
Dimensiones	Φ67 x 187 mm
Peso	485,7 g
Alimentación	12 V CC mediante adaptador de corriente incluido
Conectividad de red	WiFi 2,4/5 GHz y Ethernet (cable de red incluido)
Ángulo de visión	No especificado en el manual (estimación: 100°-130°)
Resolución de video	No especificada en el manual (estimación: 2K o 4K)
Visión nocturna	Sí, con focos LED (spots) y LED infrarrojos
Audio bidireccional	Sí, micrófono y altavoz integrados
Almacenamiento local	Ranura para tarjeta microSD (no incluida)
Índice de protección	IP (no especificado, adecuado para lluvia y nieve)
Temperatura de funcionamiento	-10 °C a 55 °C
Humedad de funcionamiento	10 % a 90 %
Material de la carcasa	Aluminio (carcasa metálica)
Montaje	Soporte de pared con plantilla y tornillos incluidos
Restablecimiento	Botón de reinicio (presionar 10 segundos)
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave
Seguridad y conformidad	FCC, IC, CE; distancia mínima 20 cm
Garantía	2 años (compra en tienda oficial o distribuidor autorizado)

Preguntas frecuentes - CX410W REOLINK

¿Cómo restablecer la cámara CX410W a los ajustes de fábrica?

Presione el botón de reinicio ubicado debajo de la tapa hermética durante aproximadamente 10 segundos con un clip o un objeto puntiagudo. Se restablecerán todos los ajustes.

¿Cómo instalar la cámara en exteriores?

Use la plantilla de montaje para perforar los agujeros, fije la base con los tornillos incluidos, luego ajuste el ángulo aflojando la rueda de ajuste. Asegúrese de no exponer el objetivo a la luz directa o a una ventana.

¿Cómo conectar la cámara por WiFi?

Durante la configuración inicial a través de la aplicación Reolink, puede elegir WiFi después de conectar la cámara mediante cable Ethernet. Una vez configurada, puede retirar el cable.

¿Qué hacer si la cámara no se enciende?

Primero verifique el enchufe eléctrico y el adaptador de corriente. Pruebe con otro enchufe u otro adaptador de 12V DC. Si el problema persiste, contacte al soporte de Reolink.

Los LED infrarrojos no funcionan, ¿qué hacer?

Asegúrese de que el modo Día/Noche esté activado en la aplicación y que los LED infrarrojos estén configurados en automático. Actualice el firmware o reinicie la cámara.

¿Cómo actualizar el firmware de la CX410W?

Descargue el último firmware desde el sitio web de Reolink, luego a través de la aplicación o el cliente, vaya a la configuración del dispositivo y seleccione 'Actualización de firmware'. Asegúrese de que el archivo sea correcto.

¿Cuál es la temperatura de funcionamiento de la cámara?

La cámara funciona de -10°C a 55°C. Produce calor durante el funcionamiento, lo que permite soportar el frío extremo.

¿La cámara es resistente al agua?

Sí, tiene un índice de protección IP (no especificado) y puede resistir la lluvia y la nieve, pero no debe sumergirse.

¿Cómo limpiar el objetivo de la cámara?

Use un paño suave y seco para limpiar suavemente el objetivo. Evite productos químicos o abrasivos.

¿Cuál es la duración de la garantía?

La garantía es de 2 años, válida solo para compras realizadas en la tienda oficial de Reolink o en un distribuidor autorizado.

MANUAL DE USUARIO CX410W REOLINK

Si necesita cualquier ayuda técnica, por favor, consulte nuestro sitio oficial de soporte y póngase en contacto con nuestro equipo de soporte antes de devolver el producto: https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Volumen de suministro 58

Introducción a la cámara 59

Diagrama de conexión 60

Configurar la cámara 61

Montar la cámara 62

Resolución de problemas 65

Especificaciones 66

Notificación de cumplimiento 67

Volumen de suministro

Cámara Antena Adaptador de corriente

Cable de red de 1 m Plantable alargador de alimentación de 4,5 m

Paquete de tornillos

Señal de vigilancia

montaje

Guía de inicio rápido

NOTA: La cámara y los accesorios varían según el modelo de cámara que se adquiera.

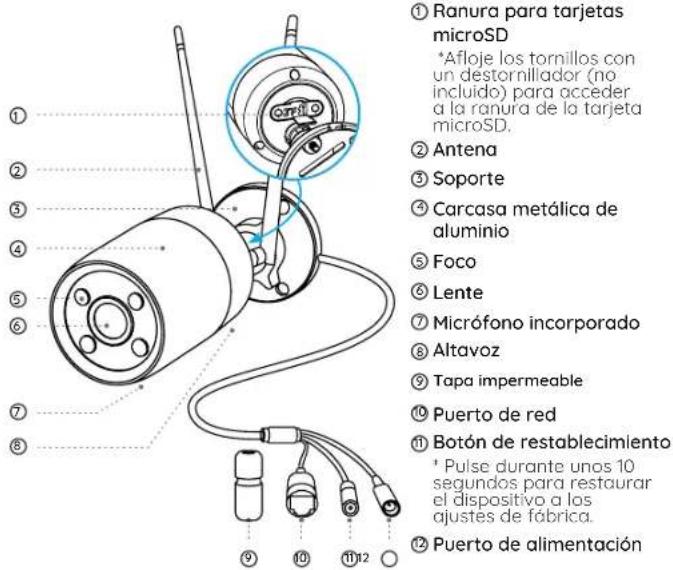

Introducción a la cámara

① Ranura para tarjetas microSD *Afloje los tornillos con un destornillador (no incluido) para acceder a la ranura de la tarjeta microSD. ② Antena ③ Soporte ④ Carcasa metálica de aluminio ⑤ Foco ⑥ Lente ⑦ Micrófono incorporado ⑧ Altavoz ⑨ Tapa impermeable ⑩ Puerto de red ⑪ Botón de restablecimiento * Pulse durante unos 10 segundos para restaurar el dispositivo a las ajustes de fábrica. ⑫ Puerto de alimentación

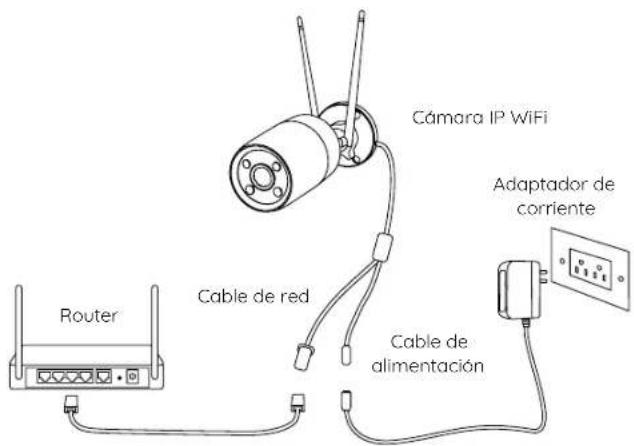

Diagrama de conexión

Antes de la configuración inicial, siga los pasos que se indican a continuación para conectar su cámara.

1. Conecte la cámara a un puerto LAN de su router con un cable Ethernet.
2. Encienda la cámara con un adaptador de corriente.

Cámara IP WiFi Adaptador de corriente Router Cable de red Cable de alimentación

Configurar la cámara

Descargue e inicie el software Reolink App o Client y siga los instrucciones en pantalla para finalizar la configuración inicial.

NOTA: Ahora puede utilizar WiFi en lugar del cable Ethernet para la conexión a la red.

- En el Smartphone

Escanee para descargar la aplicación Reolink.

- En el PC

Ruta de descarga del Cliente Reolink: Vaya a https://reolink.com > Support > App & Client.

NOTA: SI va a conectar la cámara a un NVR PoE de Reolink, configure la cámara a través de la interfaz del NVR.

Consejos de instalación

- No oriente la cámara hacia ninguna fuente de luz.

- No apunte la cámara hacia una ventana de cristal. De lo contrario, podría provocar una mala calidad de imagen debido al deslumbramiento de la ventana por los LED infrarrojos, las luces ambientales o las luces de estado.

- No coloque la cámara en una zona sombreada orientándola hacia una zona bien iluminada. De lo contrario, podría obtener una imagen de mala calidad. Para garantizar la mejor calidad de imagen, las condiciones de iluminación tanto de la cámara como del objeto de captura deberán ser las mismas.

- Para garantizar una mejor calidad de imagen, se recomienda limpiar el objetivo con un paño suave de vez en cuando.

- Asegúrese de que los puertos de alimentación no estén expuestos directamente al agua o a la humedad y de que no estén bloqueados por suciedad u otros elementos.

- Con la clasificación IP de resistencia al agua, la cámara puede funcionar correctamente en condiciones como la lluvia y la nieve. Sin embargo, esto no significa que la cámara pueda funcionar bajo el agua.

- No instale la cámara en lugares donde la lluvia y la nieve puedan golpear directamente el objetivo.

- La cámara puede funcionar en condiciones de frío extremo de hasta -10°C. Porque al encenderla, la cámara producirá calor. Puede encender la cámara en interiores durante unos minutos antes de instalarla en el exterior.

Instalar la cámara

1

Taladre los orificios de acuerdo con la plantilla de orificios de montaje.

NOTA: Utilice los tacos para paneles de yeso incluidos en el paquete si es necesario.

Instale la base de montaje con los tornillos de montaje incluidos en el paquete.

NOTA: Pase el cable por la muesca para cables de la base de montaje.

Para obtener el mejor campo de visión, afloje el botón de ajuste del soporte de seguridad y gire la cámara.

Apriete el botón de ajuste para bloquear la cámara.

Resolución de problemas

La cámara no se enciende

Si observa que su cámara no se enciende, pruebe las siguientes soluciones:

• Por favor, compruebe si la toma de corriente funciona correctamente o no. Intente enchufar la cámara a otra toma de corriente y compruebe si funciona.
• Por favor, compruebe si el adaptador de CC funciona o no. Si tiene otro adaptador de corriente de 12 V CC que funcione, utilice otro adaptador de corriente y compruebe si funciona.

Si no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

Los LEDs infrarrojos dejan de funcionar

Si los LEDs infrarrojos de su cámara dejan de funcionar, pruebe las siguientes soluclones:

• Active las luces infrarrojas en la página de configuración del dispositivo a través de la aplicación/cliente Reolink.
• Compruebe si el modo Día/Noche está activado y configure las luces infrarrojas automáticas por la noche en la página de Visión en Directo a través de la aplicación/cliente Reolink.
• Actualice el firmware de su cámara a la última versión.
• Restaure la cámara a los ajustes de fábrica y compruebe de nuevo los ajustes de la luz infrarroja.

Si no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

Fallo al actualizar el firmware

Si no consigue actualizar el firmware de la cámara, pruebe las siguientes soluciones:

• If you are unable to update the camera firmware, try the following solutions:
• Asegúrese de descargar el firmware correcto del Centro de descargas.
• Asegúrese de que su PC funciona en una red estable.

Si no funciona, póngase en contacto con el servicio de asistencia de Reolink https://support.reolink.com/.

Especificaciones

General

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F)

Humedad de funcionamiento: 10%-90

Tamaño: Φ67 x 187mm

Peso: 485,7g

Para más especificaciones, visite https://reolink.com/.

Notificación de cumplimiento

Declaraciones de conformidad con la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Nota: Este equipo ha sido probado y se ha determinado que cumple los límites establecidos para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

• Reoriente o reubique la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cuidado: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para utilizar el equipo.

Declaración de exposición a la radiación de la FCC

Este equipo cumple los límites de exposición a la radiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaraciones de conformidad ISED

Este dispositivo contiene transmisor(es)/receptor(es) exento(s) de licencia que cumple(n) con los RSS exentos de licencia de Innovación, Ciencia y Desarrollo Económico de Canadá. Su funcionamiento está sujeto a las dos condiciones siguientes:

Declaración de exposición a la radiación ISED

Este equipo cumple los límites de exposición a la radiación IC RSS-102 establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 20 cm entre el radiador y su cuerpo.

Declaración de conformidad CE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53/UE y la Directiva 2014/30/UE.

Frecuencia de funcionamiento WiFi

FRECUENCIA DE FUNCIONAMIENTO:

2.4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8GHz EIRP < 14dBm

Las funciones de los sistemas de acceso inalámbrico, incluidas las redes de área local por radio (WAS/RLAN) dentro de la banda 5150-5350 MHz para este dispositivo están restringidas al uso en res únicamente dentro de todos los países de la Unión Europea G/CZ/DK/DE/EE/IE/EL/ES/FR/HR/ IT/CY/LV/LT/LU/HU/MT/NL/ /PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Eliminación correcta de este producto

Esta marca indica que este producto no debe desecharse con otros residuos domésticos, en toda la UE. Para evitar posibles daños al medio ambiente o a la salud humana derivados de la eliminación incontrolada de residuos, recíclelo de forma responsable para promover la reutilización sostenible de los recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida o pángase en contacto con el establecimiento donde adquirió el producto. Ellos pueden llevarse este producto para reciclarlo de forma segura para el medio ambiente.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que sólo es válida si se adquiere en la tienda oficial de Reolink o en un distribuidor autorizado de Reolink.

Más información: https://reolink.com/warranty-and-return/.

Términos y privacidad

El uso del producto está sujeto a su aceptación de los términos y condiciones del servicio y de la política de privacidad de reolink.com. Manténgalo fuera del alcance de los niños.
