CX410W - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance WiFi extérieure
Marque	Reolink
Modèle	CX410W
Dimensions	Φ67 x 187 mm
Poids	485,7 g
Alimentation	12 V CC via adaptateur secteur fourni
Conectivité réseau	WiFi 2,4/5 GHz et Ethernet (câble réseau fourni)
Angle de vue	Non spécifié dans la notice (estimation : 100°-130°)
Résolution vidéo	Non spécifiée dans la notice (estimation : 2K ou 4K)
Vision nocturne	Oui, avec projecteurs LED (spots) et LED infrarouges
Audio bidirectionnel	Oui, microphone et haut-parleur intégrés
Stockage local	Fente pour carte microSD (non incluse)
Indice d'étanchéité	IP (non spécifié, adapté à la pluie et neige)
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	10 % à 90 %
Matériau du boîtier	Aluminium (boîtier métallique)
Montage	Support mural avec gabarit et vis fournis
Réinitialisation	Bouton Reset (appuyer 10 secondes)
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux
Sécurité et conformité	FCC, IC, CE ; distance minimale 20 cm
Garantie	2 ans (achat boutique officielle ou revendeur agréé)

FOIRE AUX QUESTIONS - CX410W REOLINK

Comment réinitialiser la caméra CX410W aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation situé sous le couvercle étanche pendant environ 10 secondes avec un trombone ou un objet pointu. Tous les paramètres seront rétablis.

Comment installer la caméra à l'extérieur ?

Utilisez le gabarit de montage pour percer les trous, fixez la base avec les vis fournies, puis ajustez l'angle en desserrant la molette de réglage. Veillez à ne pas exposer l'objectif à la lumière directe ou à une fenêtre.

Comment connecter la caméra en WiFi ?

Lors de la configuration initiale via l'application Reolink, vous pouvez choisir le WiFi après avoir connecté la caméra par câble Ethernet. Une fois configurée, vous pouvez retirer le câble.

Que faire si la caméra ne s'allume pas ?

Vérifiez d'abord la prise électrique et l'adaptateur secteur. Essayez une autre prise ou un autre adaptateur 12V DC. Si le problème persiste, contactez le support Reolink.

Les LED infrarouges ne fonctionnent pas, que faire ?

Assurez-vous que le mode Jour/Nuit est activé dans l'application et que les LED infrarouges sont configurées en automatique. Mettez à jour le micrologiciel ou réinitialisez la caméra.

Comment mettre à jour le micrologiciel de la CX410W ?

Téléchargez le dernier micrologiciel depuis le site Reolink, puis via l'application ou le client, allez dans les paramètres de l'appareil et sélectionnez 'Mise à jour du micrologiciel'. Assurez-vous que le fichier est correct.

Quelle est la température de fonctionnement de la caméra ?

La caméra fonctionne de -10°C à 55°C. Elle produit de la chaleur en fonctionnement, ce qui permet de supporter le froid extrême.

La caméra est-elle étanche ?

Oui, elle possède un indice d'étanchéité IP (non précisé) et peut résister à la pluie et à la neige, mais ne doit pas être immergée.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux et sec pour nettoyer délicatement l'objectif. Évitez les produits chimiques ou abrasifs.

Quelle est la durée de la garantie ?

La garantie est de 2 ans, valable uniquement pour les achats effectués dans la boutique officielle Reolink ou chez un revendeur agréé.

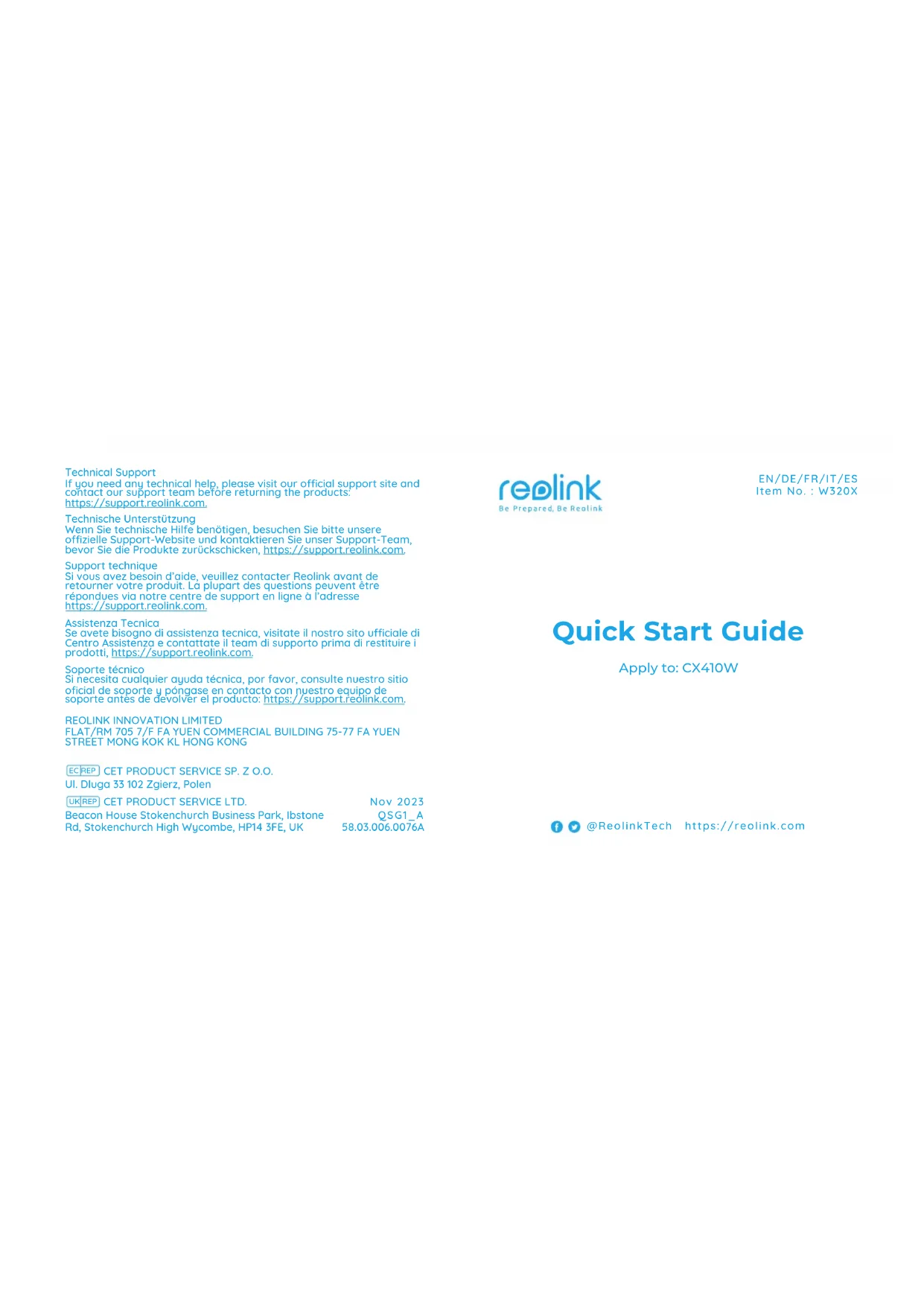

MODE D'EMPLOI CX410W REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Assistenza Tecnica

(1) This device may not cause interference.
(2) This device must accept any interference, including interference that may cause undesired operation of the device.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

Operation of 5150-5250 MHz is restricted to indoor use only. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

(1) Dieses Gerät darf keine Störungen verursachen.
(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :
(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

Der Betrieb von 5150-5250 MHz ist nur für Innenräume zugelassen. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Contenu de la Boîte 30

Présentation de la Caméra 31

Diagramme de Connexion 32

Configuration de la Caméra 33

Installation de la Caméra 34

Dépannage 37

Caractéristiques 38

Notice de Conformité 39

Contenu de la Boîte

Caméra Antenne Adaptateur Secteur

Câble Réseau de 1m Gabarit

d'Extension de 4,5m

Sachet de Vis

Panneau de Surveillance

de Montage

Guide de Démarrage Rapide

REMARQUE : La caméra et les accessoires varient selon les modèles de caméra que vous achetez.

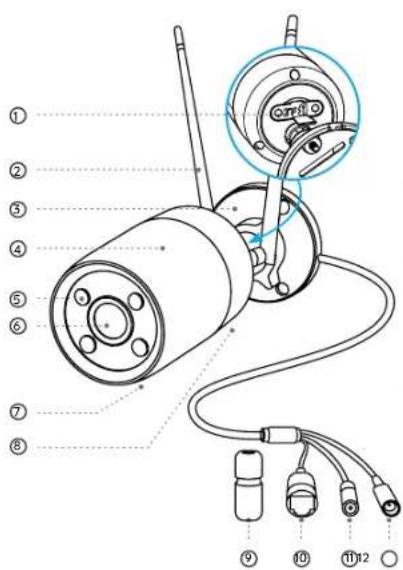

Présentation de la Caméra

① Fente de Carte microSD *Desserrez les vis à l'aide d'un tournevis (non fourni) pour accéder à l'emplacement de la carte microSD.
② Antenne
③ Support
④ Boîtier Métallique en Aluminium
⑤ Spot
⑥ Objectif
⑦ Micro Intégré
⑧ Haut-parleur
⑨ Couvercle Étanche
⑩ Port Réseau
⑪ Bouton de Réinitialisation

* Appuyez sur cette touche pendant environ 10 secondes pour rétablir les paramètres d'usine de l'appareil.

⑫ Port d'Alimentation

FrançaisFrançais31 32

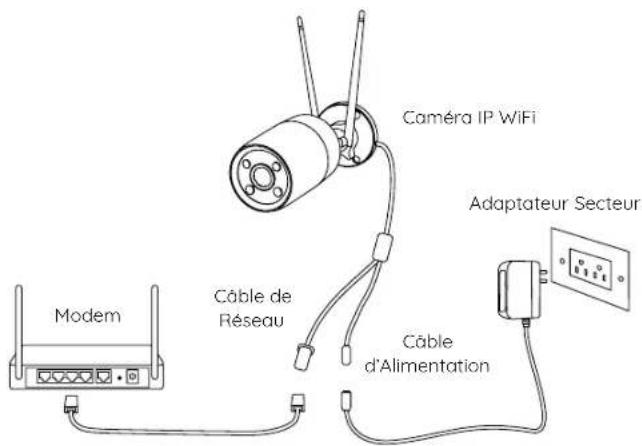

Diagramme de Connexion

Avant la configuration initiale, suivez les étapes ci-dessous pour connecter votre caméra.

1. Connectez la caméra à un port LAN de votre routeur à l'aide d'un câble Ethernet.
2. Mettez la caméra sous tension à l'aide d'un adaptateur secteur.

Configuration de la Caméra

Téléchargez et lancez Reolink App ou Client, et suivez les instructions à l'écran pour terminer la configuration initiale.

REMARQUE : Vous pouvez désormais utiliser le WiFi au lieu du câble Ethernet pour la connexion au réseau.

- Sur Smartphone

Scannez pour télécharger Reolink App.

- Sur PC

Chemin de téléchargement de Reolink Client : Allez sur https://reolink.com > Support > App & Client.

REMARQUE : Si vous connectez la caméra à un NVR PoE Reolink, veuillez configurer la caméra via l'interface du NVR.

FrançaisFrançais33 34

Installation de la Caméra

Conseils d'Installation

• N'orientez pas la caméra vers une source de lumière.
• Ne dirigez pas la caméra vers une fenêtre en verre. Cela pourrait entraîner une mauvaise qualité d'image en raison de l'éblouissement de la fenêtre par les LED infrarouges, les lumières ambiantes ou les voyants d'état.
• Ne placez pas la caméra dans une zone ombragée et ne la dirigez pas vers une zone bien éclairée. La qualité de l'image risquerait d'être médiocre. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.
• Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer l'objectif avec un chiffon doux de temps en temps.
• Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par la saleté ou d'autres éléments.
• Grâce à son indice d'étanchéité IP, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Toutefois, cela ne signifie pas qu'elle peut fonctionner sous l'eau.
• N'installez pas la caméra dans des endroits où la pluie et la nelge peuvent toucher directement l'objectif.
• La caméra peut fonctionner dans des conditions de froid extrême, jusqu'à -10^ . En effet, lorsqu'il est mis sous tension, la caméra produit de la chaleur. Vous pouvez allumer la caméra à l'intérieur pendant quelques minutes avant de l'installer à l'extérieur.

Installer la Caméra

Percez les trous conformément au le gabarit des trous de montage.

REMARQUE : Utilisez les chevilles pour cloisons sèches incluses dans l'emballage si nécessaire.

Installez la base de montage à l'aide des vis de montage incluses dans l'emballage.

REMARQUE : Faites passer le câble dans l'encoche prévue à cet effet sur la base de montage.

Pour obtenir le meilleur champ de vision, desserrez la molette de réglage de la monture de sécurité et tournez la caméra.

Serrez le bouton de réglage pour verrouiller l'appareil.

Dépannage

La Caméra ne s'Allume Pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

• Veuillez vérifier si la prise fonctionne correctement ou non. Essayez de brancher la caméra sur une autre prise et voyez si cela fonctionne.
• Vérifiez si l'adaptateur CC fonctionne ou non. Si vous disposez d'un autre adaptateur secteur 12V DC qui fonctionne, veuillez utiliser un autre adaptateur secteur et voir s'il fonctionne

Si cela ne fonctionne pas, contactez le Support Reolink à https://support.reolink.

Les LED Infrarouges Arrêtent de Fonctionner

Si les LED Infrarouges de votre caméra cessent de fonctionner, essayez les

solutions suivantes :

• Activez les lumières infrarouges sur la page Paramètres de l'apparell via Reolink App/Client.
• Vérifiez si le mode Jour/Nuit est activé et configurez les lumières infra-rouges automatiques la nuit sur la page Live View via Reolink App/Client.
• Mettez à jour le micrologiciel de votre caméra vers la dernière version.
• Rétablissez les paramètres d'usine de la caméra et vérifiez à nouveau

Si cela ne fonctionne pas, contactez le Support Reolink à https://support.reolink.com/.

FrançaisFrançais37 38

Échec de la Mise à Jour du Micrologiciel

Si vous ne parvenez pas à mettre à jour le micrologiciel de la caméra, essayez les solutions suivantes :

• Vérifiez le micrologiciel actuel de la caméra et vérifiez s'il s'agit du dernier.
• Assurez-vous de télécharger le bon micrologiciel à partir du centre de téléchargement.
• Assurez-vous que votre PC fonctionne sur un réseau stable.

Si cela ne fonctionne pas, contactez le Support Reolink à https://support.reolink..

Caractéristiques

Généralités

Température de fonctionnement : -10°C à 55°C (14°F à 131°F) Humidité de Fonctionnement : 10%-90%

Taille : Φ67 x 187mm

Poids : 485.7g

Pour plus de Caractéristiques, visitez le site https://reolink.com/.

Notification de Conformité

Déclarations de Conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des règles de la FCC. Ces limitations sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'appareil, l'utilisateur est encouragé à essayer de corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.

FrançaisFrançais39 40

- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Avertissement : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclaration d'Exposition aux Rayonnements FCC

Cet appareil est conforme aux limites d'exposition aux radiations fixées par la FCC pour un environnement non contrôle. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Déclarations de Conformité ISED

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Déclaration d'Exposition aux Rayonnements de l'ISED

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Déclaration de Conformité CE

Reolink déclare que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/UE et de la Directive 2014/30/UE.

Fréquence de Fonctionnement du WiFi

FRÉQUENCE DE FONCTIONNEMENT :

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5.8 GHz EIRP < 14dBm

Les fonctions des Systèmes d'Accès Sans Fil incluant les Réseaux Locaux Radio (WAS/RLAN) dans la bande 5150-5350 MHz pour cet appareil sont limitées à une utilisation en intérieur dans tous

les pays de l'Union Européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

FrançaisFrançais41 42

Traitement Correct de ce Produit

Ce symbole signale que ce produit ne doit pas être jeté avec les autres déchets ménagers, dans l'ensemble de l'UE. Afin d'éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, il convient de les recycler de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour restituer votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il sera en mesure de reprendre ce produit pour le recycler dans le respect de l'environnement.

Garantie Limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/.

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et de la Politique de Confidentialité de reolink.com. Tenir hors de portée des enfants.
