CX410W - Überwachungskamera REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	WiFi Außenüberwachungskamera
Marke	Reolink
Modell	CX410W
Abmessungen	Φ67 x 187 mm
Gewicht	485,7 g
Stromversorgung	12 V DC über mitgeliefertes Netzteil
Netzwerkkonnektivität	WiFi 2,4/5 GHz und Ethernet (Netzwerkkabel enthalten)
Sichtwinkel	Nicht im Handbuch angegeben (Schätzung: 100°-130°)
Videoauflösung	Nicht im Handbuch angegeben (Schätzung: 2K oder 4K)
Nachtsicht	Ja, mit LED-Scheinwerfern (Spots) und Infrarot-LEDs
Zweiwege-Audio	Ja, eingebautes Mikrofon und Lautsprecher
Lokaler Speicher	Steckplatz für microSD-Karte (nicht enthalten)
Schutzart	IP (nicht angegeben, für Regen und Schnee geeignet)
Betriebstemperatur	-10 °C bis 55 °C
Betriebsfeuchtigkeit	10 % bis 90 %
Gehäusematerial	Aluminium (Metallgehäuse)
Montage	Wandhalterung mit Schablone und Schrauben enthalten
Reset	Reset-Knopf (10 Sekunden drücken)
Wartung und Reinigung	Reinigen Sie das Objektiv mit einem weichen Tuch
Sicherheit und Konformität	FCC, IC, CE; Mindestabstand 20 cm
Garantie	2 Jahre (Kauf im offiziellen Shop oder autorisierten Händler)

Häufig gestellte Fragen - CX410W REOLINK

Wie setze ich die CX410W-Kamera auf die Werkseinstellungen zurück?

Drücken Sie den Reset-Knopf unter der wasserdichten Abdeckung etwa 10 Sekunden lang mit einer Büroklammer oder einem spitzen Gegenstand. Alle Einstellungen werden zurückgesetzt.

Wie installiere ich die Kamera im Außenbereich?

Verwenden Sie die Montageschablone, um die Löcher zu bohren, befestigen Sie die Basis mit den mitgelieferten Schrauben und stellen Sie dann den Winkel ein, indem Sie das Einstellrad lösen. Achten Sie darauf, das Objektiv nicht direktem Licht oder einem Fenster auszusetzen.

Wie verbinde ich die Kamera mit WiFi?

Während der Ersteinrichtung über die Reolink-App können Sie nach dem Anschließen der Kamera per Ethernet-Kabel WiFi auswählen. Nach der Konfiguration können Sie das Kabel entfernen.

Was tun, wenn die Kamera nicht angeht?

Überprüfen Sie zuerst die Steckdose und das Netzteil. Versuchen Sie eine andere Steckdose oder ein anderes 12V DC-Netzteil. Wenn das Problem weiterhin besteht, wenden Sie sich an den Reolink-Support.

Die Infrarot-LEDs funktionieren nicht, was tun?

Stellen Sie sicher, dass der Tag-/Nachtmodus in der App aktiviert ist und die Infrarot-LEDs auf Automatik eingestellt sind. Aktualisieren Sie die Firmware oder setzen Sie die Kamera zurück.

Wie aktualisiere ich die Firmware der CX410W?

Laden Sie die neueste Firmware von der Reolink-Website herunter, gehen Sie dann über die App oder den Client zu den Geräteeinstellungen und wählen Sie 'Firmware-Update'. Stellen Sie sicher, dass die Datei korrekt ist.

Was ist die Betriebstemperatur der Kamera?

Die Kamera arbeitet von -10°C bis 55°C. Sie erzeugt im Betrieb Wärme, was extreme Kälte besser verträglich macht.

Ist die Kamera wasserdicht?

Ja, sie hat eine IP-Schutzart (nicht genau angegeben) und kann Regen und Schnee widerstehen, sollte aber nicht untergetaucht werden.

Wie reinige ich das Objektiv der Kamera?

Verwenden Sie ein weiches, trockenes Tuch, um das Objektiv vorsichtig zu reinigen. Vermeiden Sie chemische oder scheuernde Mittel.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 2 Jahre und gilt nur für Käufe im offiziellen Reolink-Shop oder bei einem autorisierten Händler.

BEDIENUNGSANLEITUNG CX410W REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Verbindungsdiagramm 18

Einrichten der Kamera 19

Installation der Kamera 20

Fehlerbehebung 23

Spezifikationen 24

Konformitätserklärung 25

Lieferumfang

Kamera Antenne Netzadapter

1m Netzwerkkabel Montagest, zahlnomverlängerungskabel

Schraubenpack

Überwachungsaufkleber

Kurzanleitung

HINWEIS: Kamera und Zubehör variieren je nach Kameramodell, das Sie kaufen.

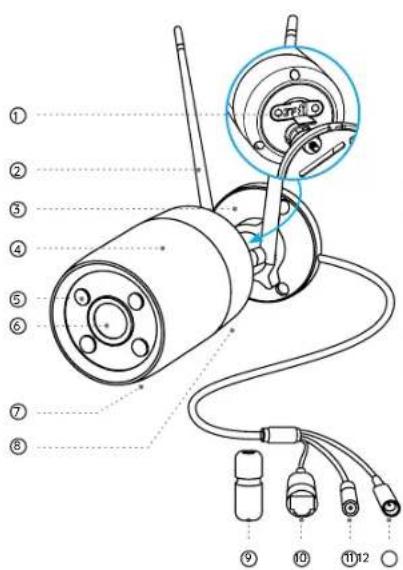

Über die Kamera

(nicht inkl.), um Ihn zu

érreichen

② Antenne

③ Halterung

④ Metall-Aluminiumgehäuse

⑤ Spotlight

⑥ Objektiv

⑦ Eingebautes Mikrofon

⑧ Lautsprecher

⑨ Wasserdichter Deckel

⑩ Netzwerkanschluss

⑪ Reset-Taste

*Zurücksetzen auf Werkseinstellungen: die Taste ca. 10s gedrückt halten.

⑫ Stromanschluss

DeutschDeutsch17 18

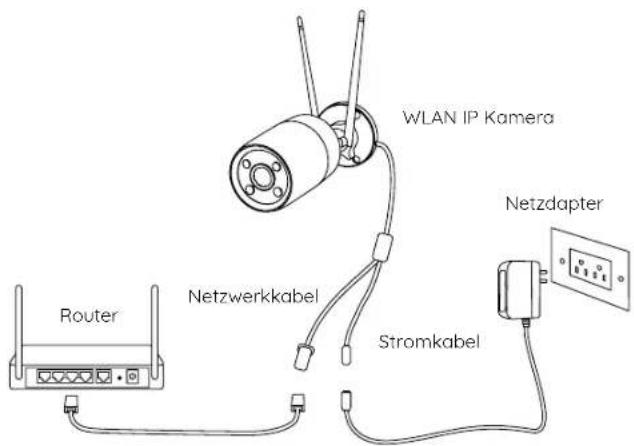

Verbindungsdiagramm

Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:

1. Schließen Sie die Kamera mit einem netzwerkkabel an einen LAN-Anschluss Ihres Routers an.

2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen.

WLAN IP Kamera Netzadapter Router Netzwerkkabel Stromkabel

Einrichten der Kamera

Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen zur Ersteinrichtung auf dem Bildschirm.

HINWEIS: Sie können jetzt WLAN anstelle des Netzwerkkabels für die Netzwerkverbindung verwenden.

· Auf Smartphone

Scannen, um die Reolink App herunterzuladen.

- Auf PC

Download-Pfad von Reolink Client: https://reolink.com > Support > App & Client

HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen möchten, richten Sie die Kamera dann bitte über die NVR-Schnittstelle ein.

DeutschDeutsch19 20

Installation der Kamera

Tipps zur Installation

· Richten Sie die Kamera nicht auf eine Lichtquelle.

- Richten Sie die Kamera nicht auf ein Glasfenster. Andernfalls kann es zu einer schlechten Bildqualität kommen, weil Infrarot-LEDs, Umgebung-slicht oder Statusleuchten durch das Fenster blenden.

- Stellen Sie die Kamera nicht in einem schattigen Bereich auf, sondern richten Sie sie auf einen gut beleuchteten Bereich. Andernfalls kann es zu einer schlechten Bildqualität kommen. Für eine optimale Bildqualität müssen die Kamera und das Aufnahmeobjekt die gleichen Lichtverhältnisse aufweisen.

- Um eine bessere Bildqualität zu gewährleisten, empfiehlt es sich, das Objektiv von Zeit zu Zeit mit einem weichen Tuch zu reinigen.

- Stellen Sie sicher, dass die Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.

- Dank der zertifizierten IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.

- Installieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen können.

- Diese Kamera kann auch bei extremer Kälte von bis zu -25°C funktionieren. Wenn sie eingeschaltet ist, erzeugt die Kamera Wärme. Sie können die Kamera einige Minuten lang im Innenraum anlassen, bevor Sie sie im Freien aufstellen.

Die Kamera installieren

1

Bohren Sie die Löcher entsprechend der Montageschablone.

HINWEIS: Verwenden Sie bei Bedarf die mitgelieferten Trockenbaudübel.

Montieren Sie den Montagesockel mit den mitgelieferten Befestigungsschrauben.

HINWEIS: Führen Sie das Kabel durch die Kabelaussparung am Montagesockel.

Um das beste Sichtfeld zu erhalten, lösen Sie den Einstellknopf an der Sicherheitshalterung und drehen Sie die Kamera.

Verriegeln Sie den Einstellknopf, um die Kamera zu arretleren.

Fehlerbehebung

Kamera lässt sich nicht einschalten

Wenn sich Ihre Kamera nicht einschalten lässt, versuchen Sie bitte die folgenden Lösungen:

- Prüfen Sie, ob die Steckdose funktionsfähig ist oder nicht. Versuchen Sie, die Kamera an eine andere Steckdose anzuschließen, und sehen, ob sie funktioniert.

- Prüfen Sie, ob der DC Netzadapter funktioniert oder nicht. Wenn Sie einen funktionierenden 12V DC Netzadapter haben, verwenden Sie diesen und prüfen Sie, ob die Kamera damit funktioniert.

Sollte es ungelöst bleiben, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Infrarot-LEDs funktionieren nicht mehr

Wenn die Infrarot-LEDs Ihrer Kamera nicht mehr funktionieren, versuchen Sie bitte die folgenden Lösungen:

- Aktivieren Sie die Infrarotlichter auf der Selte Geräteeinstellungen über Reolink App/Client.

- Prüfen Sie, ob der Tag/Nacht-Modus aktiviert ist und richten Sie die automatische Infrarotbeleuchtung bei Nacht auf der Seite Live-Ansicht über Reolink App/Client ein.

- Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

- Setzen Sie die Kamera auf die Werkseinstellungen zurück und überprüfen Sie die Infrarotlichteinstellungen erneut.

Sollte es ungelöst bleiben, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

DeutschDeutsch23 24

Firmware-Update gescheitert

Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

- Prüfen Sie die aktuelle Kamera-Firmware und stellen Sie fest, ob es sich um die neueste handelt.

- Stellen Sie sicher, dass Sie die richtige Firmware vom Download Center herunterladen.

- Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk verbunden ist.

Sollte es ungelöst bleiben, kontaktieren Sie bitte Reolink Support auf https://support.reolink.com/.

Spezifikationen

Allgemeines

Betriebstemperatur: -10°C bis 55°C (14°F bis 131°F)

Betriebsfeuchtigkeit: 10% bis 90%

Größe: Φ67 x 187mm

Gewicht: 485,7g

Weitere Spezifikationen finden Sie auf https://reollink.com/.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäßAbschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

· Die Empfangsantenne neu ausrichten oder sie umstellen.
· Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
· Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

DeutschDeutsch25 26

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

ISED-Erklärung zur Strahlenbelastung

CE-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN-Betriebsfrequenz

BETRIEBSFREQUENZ:

2,4 GHz EIRP < 20dBm

5 GHz EIRP < 23dBm

5,8 GHz EIRP < 14dBm

DeutschDeutsch27 28

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) im Frequenzband 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen

Union (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)) auf den Innenraumbetrieb beschränkt.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
