BEDIENUNGSANLEITUNG Duo 2 WiFi REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com.

Support technique

Einführung in die Kamera 19

Anschluss-Diagramm 21

Kamera-Einrichtung 22

Kamera-Installation 23

Fehlerbehebung 28

Spezifikationen 29

Konformitätserklärung 29

Lieferumfang

Kamera

Strom- Verlängerungskabel

Netzteil

Montageplatte

1m Ethernet-Kabel

Lochschablone zur Montage

Videoüberwachung Kurzanleitung
Päckchen mit Schrauben

Einführung in die Kamera

Antenne

Tageslichtsensor

Mikrofon

Objektiv

Spotlights

Infrarot-LEDs

Halterung

*Drücken mit einer Stecknadel, um die Werkseinstellungen wiederherzustellen.

Lautsprecher

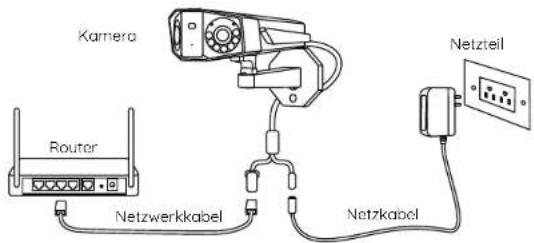

Befolgen Sie vor der Ersteinrichtung die folgenden Schritte, um Ihre Kamera anzuschließen. 1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen LAN-Anschluss Ihres Routers an. 2. Verwenden Sie den Netzadapter, um die Kamera mit Strom zu versorgen.

Kamera Router Netzwerkkabel Netzkabel Netzteil

DeutschDeutsch21 22

Kamera-Einrichtung

Laden Sie die Reolink App oder Client-Software herunter, starten Sie sie und befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

- Smartphone

Scannen zur Installation der Reolink App.

• PC

Download-Pfad des Reolink Clients: Gehen Sie auf https://reolink.com/de/ > Hilfe > App & Client

Kamera-Installation

Tipps zur Installation

• Richten Sie die Kamera nicht auf Lichtquelle.
• Richten Sie die Kamera nicht auf ein Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Scheinwerfer, Umgebungslichter oder Statuslichter geblendet wird.
• Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten müssen die
  Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.
• Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit

zu Zeit zu reinigen.
- Stellen Sie sicher, dass die
Stromanschlüsse nicht direkt mit Wasser oder Feuchtigkeit in Berührung kommen und nicht durch Schmutz oder andere Elemente blockiert sind.
- Dank der IP-Schutzklasse kann die Kamera auch bei Regen und Schnee einwandfrei funktionieren. Das bedeutet jedoch nicht, dass die Kamera unter Wasser funktionieren kann.
- Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt auf das Objektiv treffen könnte.
- Die Kamera kann unter extrem kalten Bedingungen bis zu -25°C arbeiten, da sie bei der Stromverbindung Wärme
erzeugt. Somit können Sie die Kamera einige Minuten lang in Innenräumen mit Strom versorgen, bevor Sie sie im Freien installieren.
- Versuchen Sie, das linke Objektiv auf gleicher Höhe mit dem rechten Objektiv zu halten.

Installation an der Wand

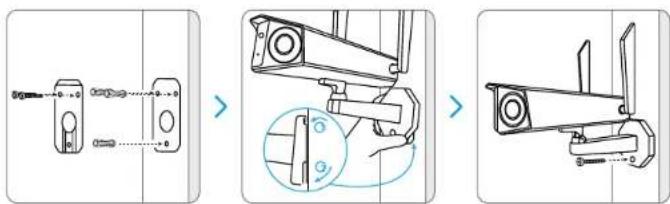

Bohren Sie die Löcher entsprechend der Montageschablone. Befestigen Sie die Montageplatte mit den beiden oberen Schrauben an der Wand und hängen Sie die Kamera daran auf. Verriegeln Sie dann die Kamera mit der unteren Schraube.

HINWEIS: Verwenden Sie bei Bedarf die mitgelieferten Trockenbauanker.

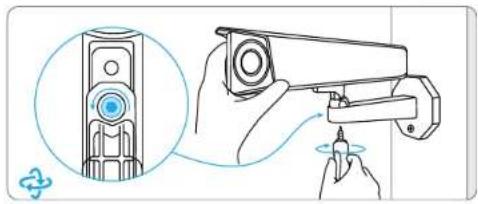

Um das beste Sichtfeld zu erhalten, lösen Sie die Einstellschraube an der Sicherheitshalterung und drehen Sie die Kamera.

Ziehen Sie die Einstellschraube fest, um die Kamera zu arretieren.

Installation an der Decke

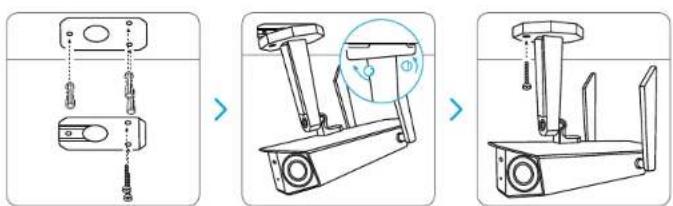

Bohren Sie die Löcher gemäß der Montageschablone. Befestigen Sie die Montageplatte mit den beiden oberen Schrauben an der Wand und hängen Sie die Kamera daran auf. Verriegeln Sie dann die Kamera mit der unteren Schraube.

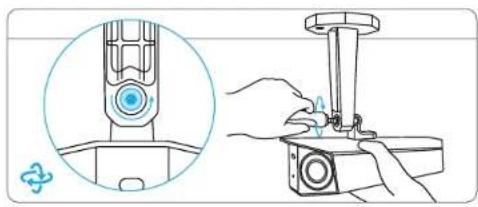

Um das beste Sichtfeld zu erhalten, lösen Sie die Einstellschraube an der Sicherheitshalterung und drehen Sie die Kamera.

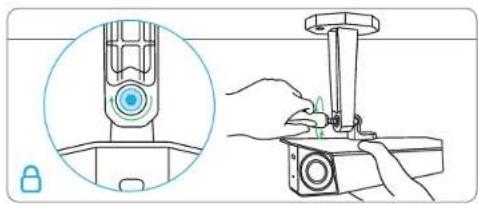

Ziehen Sie die Einstellschraube fest, um die Kamera zu arretieren.

DeutschDeutsch27 28

Fehlerbehebung

Die Kamera ist nicht einzuschalten

Wenn die Kamera nicht einzuschalten ist, versuchen Sie bitte die folgenden Lösungen:

• Schließen Sie die Kamera an eine andere Steckdose an und prüfen Sie, ob sie funktioniert.
• Versorgen Sie die Kamera mit einem anderen arbeitsfähigen 12V 2A DC-Adapter mit Strom und prüfen Sie, ob sie funktioniert.

Falls dies nicht funktioniert, wenden Sie sich bitte ans Reolink Support-Team.

Wenn das Bild der Kamera nicht scharf ist, versuchen Sie bitte die folgenden Lösungen:

• Prufen Sie das Kameraobjektiv auf Schmutz, Staub oder Spinnweben. Reinigen Sie das Objektiv mit einem weichen, sauberen Tuch.
  • Richten Sie die Kamera auf einen gut

Unscharfe Bilder

beleuchteten Bereich, da die

Lichtverhältnisse die Bildqualität stark beeinflussen.

- Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.

- Setzen Sie die Kamera auf die

Werkseinstellungen zurück und überprüfen Sie sie erneut.

Spezifikationen

Hardware & Funktionen

Infrarote Nachtsicht: Bis zu 30 Meter Tag-/Nacht-Modus:

Automatische Umschaltung Blickwinkel: Horizontal: 180°, vertikal: 60°

Allgemein

Dimensionen: 195 x 103 x 56 mm Gewicht: 700 g

Arbeitstemperatur:

-10°C bis 55°C (14°F bis 131°F)

Arbeitsfeuchtigkeit: 10% - 90%

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keinschädlichen Interferenzen bewirken; (2) Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und

erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann

diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfah renen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für Konformitätserklärung die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-
Standard(s) von Innovation, Science and
Economic Development Canada entsprechen.
Der Betrieb unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine Störungen verursachen.
(2) Dieses Gerät muss alle Interferenzen
akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux
CNR d'Innovation, Sciences et Développement

ISED-Erklärung zur Strahlenbelastung

CE Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass dieses Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU und 2014/30/EU übereinstimmt.

WLAN Betriebsfrequenz

BETRIEBSFREQUENZ: 2.4 GHz EIRP < 20dBm
5 GHz EIRP < 20dBm
5.8GHz, EIRP < 14dBm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) Innerhalb des Bandes 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union auf den Innenraumbetrieb beschränkt. (BE/BG/CZ/DK/

DE/EE/IE/EL/ES/TR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Richtige Entsorgung des Produktes

Das Zeikhen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Houshaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermaiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altergerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Begrenzte Garantie

Für dieses Produkt gilt eine 2-Jahres-Garantie, die nur gültig für Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler. Mehr erfahren: https://reolink.com/warranty-and-return/.

AGB & Datenschutz

Die Nutzung des Gerätes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.
