BEDIENUNGSANLEITUNG P334 REOLINK

Technische Unterstützung

Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Reolink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.reolink.com

Support technique

Allgemeine Einführung 19

Diagramm für Kameraanschluss 20

Kamera-Einrichtung 21

Installation der Kamera 22

Fehlerbehebung 25

Spezifikationen 27

Wichtige Sicherheitshinweise 27

Gesetzlicher Haftungsausschluss 28

Konformitätserklärung 30

Lieferumfang

Kamera Netzwechseldichter Deckel

1 Meter

Kurzanleitung

Schild Videoüberwachung

Montage- Lochschablone

Päckchen mit Schrauben

HINWEIS: Kamera und Zubehör variieren je nach dem Kameramodell Ihrer Bestellung.

Allgemeine Einführung

Halterung

Metallgehäuse

Objektiv

IR-LEDs

Tageslichtsensor

Eingebautes Mikrofon

Wasserdichter Deckel

Netzwerkkabel

Reset-Taste

* Zum Zurücksetzen auf die Werkseinstellungen ca. 10 Sekunden lang drücken.

Strom-Port (Optional)

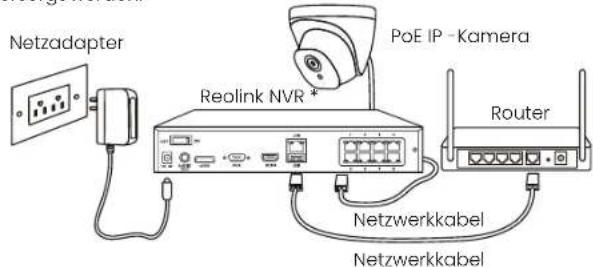

Diagramm für Kameraanschluss

Bitte machen Sie die Kamera wie unten gezeigt verbunden, um die Ersteinrichtung abzuschließen.

1. Schließen Sie die Kamera mit einem Ethernet-Kabel an einen Reolink NVR an.

2. Schließen Sie den NVR an den Router an und schalten Sie den NVR ein.

HINWEIS: Die Kamera sollte über einen DC 12V-Stromadapter oder ein PoE-Stromversorgungsgerät wie PoE-Injektor, PoE-Schalter oder Reolink NVR (nicht im Lieferumfang enthalten) mit dem Strom versorgt werden.

Netzadapter Reolink NVR * PoE IP - Kamera Router Netzwerkkabel Netzwerkkabel

* Sie können auch die Kamera an einen PoE-Switch oder PoE-Injector anschließen.

Kamera-Einrichtung

Installieren und starten Sie die Reolink App oder Client-Software und dann befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

- Smartphone

Den QR-Code scannen und App herunterladen

• PC

Download-Pfad: Gehen Sie auf https://reolink.com/de > Support > App & Client.

HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen möchten, bitte richten Sie die Kamera über die NVR-Schnittstelle ein.

Installation der Kamera

Installationshinweise

- Richten Sie die Kamera nicht auf Lichtquelle.

- Richten Sie die Kamera nicht auf das Glasfenster. Es kann sonst zu schlechter Bildqualität führen, da das Fenster durch Infrarot-LEDs, Umgebungslichter oder Statuslichter geblendet wird.

- Platzieren Sie die Kamera nicht in einem Schattenbereich und richten Sie sie nicht auf einen gut beleuchteten Bereich. Es kann sonst zu schlechter Bildqualität führen. Um eine optimale Bildqualität zu gewährleisten, müssen die Lichtverhältnisse sowohl für die Kamera als auch für das Aufnahmeobjekt gleich sein.

- Um eine bessere Bildqualität zu gewährleisten, wird empfohlen, das Objektiv mit einem weichen Tuch von Zeit zu Zeit zu reinigen.

- Achten Sie darauf, dass die Stromanschlüsse nicht direkt dem Wasser oder der Feuchtigkeit ausgesetzt sind und sie nicht von Schmutz oder anderen Elementen blockiert werden.

- Wetterfest bedeutet lediglich, dass die Kamera unter Bedingungen wie Regen und Schnee funktionieren kann. Das bedeutet jedoch nicht, dass sie unter Wasser arbeiten kann.

- Montieren Sie die Kamera nicht an Orten, an denen Regen und Schnee direkt das Objektiv treffen können.

- Die Kamera kann unter extrem kalten Bedingungen bis zu -25^ arbeiten, da sie bei der Stromverbindung Wärme erzeugt. So können Sie die Kamera einige Minuten lang in Innenräumen einschalten, bevor Sie sie im Freien installieren.

Um die Montageplatte von der Dome-Kamera zu trennen, bitte halten und drücken Sie die Oberseite der Kamera und dann drehen Sie sie gegen den Uhrzeigersinn.

Bohren Sie Löcher gemäß der Schablone und schrauben Sie die Montageplatte an die Löcher an der Wand.

HINWEIS: Verwenden Sie bei Bedarf die im Lieferumfang enthaltenen Trockenbauanker.

Montieren Sie die Kamera an der Montageplatte und drehen Sie sie im Uhrzeigersinn, um die Kamera festzuhalten. Wenn die Kamera nicht eingerastet ist, kann sie entfernt werden, indem Sie sie gegen den Uhrzeigersinn drehen, um den Überwachungswinkel einzustellen.

HINWEIS: Führen Sie das Kabel durch die Kabelkerbe an der Halterung.

Sobald die Kamera installiert ist, können Sie das Kameragehäuse manuell drehen, um den Überwachungswinkel der Kamera anzupassen.

Fehlerbehebung

Die Kamera ist nicht einzuschalten

Wenn die Kamera nicht einzuschalten ist, bitte versuchen Sie die folgenden Lösungen:

• Bitte stellen Sie sicher, dass Ihre Kamera richtig mit dem Strom versorgt wird. Die PoE-Kamera sollte über einen PoE-Schalter/Injektor, Reolink NVR oder einen 12V-Stromadapter mit dem Strom versorgt werden.
• Wenn die Kamera an ein PoE-Gerät wie obengenannt angeschlossen ist, schließen Sie sie dann an einen anderen PoE-Anschluss an und prüfen Sie, ob die Kamera eingeschaltet werden kann.
• Versuchen Sie noch einmal mit einem anderen Ethernet-Kabel.

Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/

Infrarot-LEDs funktionieren nicht mehr

Wenn die Infrarot-LEDs Ihrer Kamera funktionieren nicht mehr, bitte versuchen Sie die folgenden Lösungen:

• Aktivieren Sie die Infrarotlichter auf der Seite der Geräteeinstellungen über Reolink App/Client.
• Prüfen Sie, ob der Tag/Nacht Modus aktiviert ist und aktivieren Sie die

Auto-Infrarotlichter in der Nacht auf der Seite der Live-Sicht über Reolink App/Client.

• Aktualisieren Sie die Firmware Ihrer Kamera auf die neueste Version.
• Herstellen Sie die Werkseinstellungen der Kamera wieder und überprüfen Sie die Infrarotlicht-Einstellungen noch einmal.

Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/

Fehler beim Firmware-Upgrade

Wenn Sie die Firmware für die Kamera nicht aktualisieren können, versuchen Sie die folgenden Lösungen:

• Überprüfen Sie die aktuelle Firmware der Kamera und prüfen Sie, ob sie die neueste ist.
• Stellen Sie sicher, dass Sie die richtige Firmware aus dem Download Center herunterfahren.
• Stellen Sie sicher, dass Ihr PC mit einem stabilen Netzwerk arbeitet.

Falls dies nicht funktioniert, wenden Sie sich bitte an das Reolink-Supportteam: https://support.reolink.com/

Spezifikationen

Hardware-Features

Nachtsicht: 30m (100Fuß)

Tag/Nacht Modus: Auto-Umschaltung

Allgemeines

Betriebstemperatur: -10°C bis 55°C (14° bis 131°F)

Betriebsfeuchtigkeit: 10%-90%

Witterungsbeständigkeit: IP67

Weitere Spezifikationen finden Sie unter https://reolink.com/

Wichtige Sicherheitshinweise

Bitte lesen Sie die Anleitung aufmerksam durch, bevor Sie das Gerät verwenden.

1. Ersetzen Sie Zubehör nur mit demselben oder einem gleichwertigen Typ, der von Reolink empfohlen wird.
2. Verwenden Sie das Gerät nicht in einer Umgebung, die den empfohlenen Temperaturbereich überschreitet.
3. Verwenden Sie das Gerät nicht in einer Umgebung, die den empfohlenen Luftfeuchtigkeitsbereich überschreitet.
4. Versuchen Sie nicht, das Gerät selbst zu demontieren, zu reparieren oder

zu verändern.

1. Befolgen Sie bei der Verwendung des Geräts stets die örtlichen Sicherheitsbestimmungen und -vorschriften.
2. Das Gerät enthält kleine Komponenten, kleine Kunststoffelemente und andere kleinteile (bzw. wird damit geliefert), die eine Erstickungsgefahr darstellen können. Bewahren Sie das Gerät und sein Zubehör außerhalb der Reichweite von Kindern auf. Suchen Sie sofort einen Arzt auf, wenn Kleinteile verschluckt werden.
3. Das Gerät enthält Kabel oder Schnüre (bzw. wird damit geliefert), die eine Strangulationsgefahr darstellen können. Bewahren Sie das Gerät und sein Zubehör außerhalb der Reichweite von Kindern auf.

Gesetzlicher Haftungsausschluss

Soweit es das geltende Recht zulässt, werden dieses Dokument und das beschriebene Produkt mit seiner Hardware, Software, Firmware und seinen Dienstleistungen auf der Basis „wie besehen“ und „wie verfügbar“, mit allen Fehlern und ohne jegliche Garantie jeglicher Art geliefert. Reolink haftet nicht für ausdrückliche oder stillschweigende Garantien, einschließlich, aber nicht beschränkt auf Garantien für die Marktgängigkeit, zufriedenstellende Qualität, Eignung für einen bestimmten Zweck, Genauigkeit und Nichtverletzung von Rechten Dritter. In keinem Fall sind Reolink, seine Direktoren, leitenden Angestellten, Mitarbeiter oder Agenten Ihnen gegenüber haftbar für besondere, indirekte, zufällige oder Folgeschäden, einschließlich, aber nicht beschränkt auf Schäden durch

entgangenen Gewinn, Geschäftsunterbrechung oder Verlust von Daten oder Dokumentation in Verbindung mit der Nutzung dieses Produkts, selbst wenn Reolink auf die Möglichkeit solcher Schäden hingewiesen worden ist.

Soweit das geltende Recht es zulässt, erfolgt Ihre Nutzung der Produkte und Dienstleistungen von Reolink auf Ihr eigenes Risiko, und Sie übernehmen alle mit dem Internetzugang verbundenen Risiken. Reolink übernimmt keine Verantwortung für Betriebsstörungen, den Verlust der Privatsphäre oder andere Schäden, die durch Cyberangriffe, Hackerangriffe, Virenbefoll oder andere Sicherheitsrisiken im Internet entstehen. Reolink wird jedoch bei Bedarf rechtzeitig technische Unterstützung leisten.

Die für dieses Produkt geltenden Gesetze und Vorschriften variieren je nach Gerichtsbarkeit. Bitte überprüfen Sie alle relevanten Gesetze und Vorschriften in Ihrem Land, bevor Sie dieses Produkt verwenden, um sicherzustellen, dass Ihre Nutzung mit den geltenden Gesetzen und Vorschriften übereinstimmt. Während der Nutzung des Produkts müssen Sie die relevanten lokalen Gesetze und Vorschriften einhalten. Reolink ist nicht verantwortlich für jegliche illegale oder unsachgemäße Nutzung und deren Folgen. Reolink haftet nicht für den Fall, dass dieses Produkt zu unrechtmäßigen Zwecken eingesetzt wird, wie z. B. zur Verletzung von Rechten Dritter, zur medizinischen Behandlung, als Sicherheitsausrüstung oder in anderen Situationen, in denen ein Fehlverhalten des Produkts zum Tod oder zu Personenschäden führen könnte, oder für Massenvernichtungswaffen, chemische und biologische Waffen, Nuklearexplosionen und jegliche unsichere Nutzung der Kernenergie oder für menschenfeindliche Zwecke. Im Falle von Widersprüchen zwischen diesem Handbuch und dem geltenden Recht haben letztere Vorrang.

Konformitätserklärung

ISED-Konformitätserklärung

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

CE VEREINFACHTE EU- UND UK-KONFOR- MITÄTSERKLÄRUNG

Hiermit erklärt REOLINK INNOVATION LIMITED, dass der Gerätetyp (siehe Deckblatt der Gebrauchsanleitung) den Anforderungen der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU- und UK-Konformitätserklärung ist unter folgender Internetadresse verfügbar: https://support.reolink.com/hc/en-us/articles/36788378727065/

Richtige Entsorgung des Produktes

TDas Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermeiden, recyclein Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

HINWEIS: Wir hoffen, dass Ihnen dieses Produkt gefällt. Sollten Sie dennoch mit dem Produkt nicht zufrieden sein und es zurückgeben wollen, empfehlen wir, die Kamera vor der Rücksendung auf die Werkseinstellungen zurückzusetzen und die eingelegte SD-Karte zu entnehmen.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com.

Nutzungsbedingungen

Durch die Nutzung der Produktsoftware, die in das Reolink-Produkt eingebettet ist, erklären Sie sich mit der Benutzerservicevereinbarung zwischen Ihnen und Reolink einverstanden. Mehr erfahren: https://reolink.com/terms-conditions/

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Markenrechtliche Hinweise

„Reolink“ und andere Marken und Logos von Reolink sind Eigentum von Reolink. Andere erwähnte Marken und Logos sind Eigentum der jeweiligen Inhaber.
