P334 - Caméra de surveillance REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance dôme IP
Marque	Reolink
Modèle	P334
Résolution	Jusqu'à 4 MP (2560x1440)
Vision nocturne	LED infrarouges, portée jusqu'à 10 m
Angle de vue	Horizontale : 100°, Verticale : 55° (estimation)
Alimentation	PoE (802.3af) ou adaptateur secteur 12 V CC
Consommation électrique	≤ 6 W (max)
Indice de protection	IP67 (étanche)
Température de fonctionnement	-10 °C à 55 °C
Humidité de fonctionnement	10 % – 90 % (sans condensation)
Dimensions (diamètre × hauteur)	Environ 100 × 80 mm (estimation)
Poids	Environ 280 g (estimation)
Connectivité	Ethernet RJ45 10/100 Mbps
Audio	Microphone intégré
Fonctions principales	Détection de mouvement, alertes push, enregistrement 24/7, mode jour/nuit automatique
Stockage	NVR Reolink, carte microSD (jusqu'à 256 Go, non incluse), cloud (optionnel)
Montage	Plafond ou mur, support rotatif
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec. Vérifier l'étanchéité des connexions.
Sécurité	Ne pas démonter, utiliser dans les plages de température et humidité recommandées, garder hors de portée des enfants
Pièces détachées et réparabilité	Adaptateur secteur, câble Ethernet, kit de montage disponibles. Réparation uniquement par un professionnel agréé.
Informations générales	Garantie limitée de 2 ans. Compatible avec Reolink App et Client.

FOIRE AUX QUESTIONS - P334 REOLINK

Comment connecter la caméra Reolink P334 à mon réseau ?

Connectez la caméra à un switch PoE ou à un NVR Reolink via un câble Ethernet. Assurez-vous que l'alimentation est fournie (PoE ou adaptateur 12V). Ensuite, téléchargez l'application Reolink et suivez les instructions à l'écran pour ajouter l'appareil.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est correctement alimentée : utilisez un switch/injecteur PoE, un NVR Reolink ou un adaptateur secteur 12V. Testez un autre port PoE ou un autre câble Ethernet. Si le problème persiste, contactez le support Reolink.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé sous le capot étanche) pendant 10 secondes jusqu'à ce que les LED clignotent. Les paramètres d'usine seront restaurés.

Puis-je utiliser la caméra sans NVR ?

Oui, la caméra peut fonctionner en autonome avec une carte microSD (jusqu'à 256 Go) pour l'enregistrement local, ou via le cloud Reolink. Vous devez quand même la connecter à un réseau via Ethernet.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge offre une portée jusqu'à 10 mètres (33 pieds), idéale pour une surveillance de courte distance.

La caméra est-elle étanche ?

Oui, elle possède une certification IP67, ce qui signifie qu'elle est protégée contre la poussière et peut résister à l'immersion temporaire dans l'eau. Elle convient à une utilisation en extérieur, mais pas sous l'eau.

Comment monter la caméra au plafond ?

Utilisez le gabarit de perçage fourni pour marquer les trous, percez et insérez les chevilles. Vissez la plaque de montage, puis fixez la caméra en tournant dans le sens horaire. Ajustez l'angle en faisant pivoter le dôme.

Les LED infrarouges ne s'allument pas la nuit, comment résoudre ?

Dans l'application Reolink, allez dans Paramètres de l'appareil et activez les lumières infrarouges. Vérifiez que le mode jour/nuit est en automatique. Mettez à jour le micrologiciel ou réinitialisez la caméra si nécessaire.

Comment mettre à jour le firmware de la caméra ?

Téléchargez le dernier micrologiciel depuis le site de support Reolink. Dans l'application ou le client, allez dans Paramètres > Mise à jour et suivez les instructions. Assurez-vous que la connexion réseau est stable.

La caméra prend-elle en charge l'audio bidirectionnel ?

La caméra dispose d'un microphone intégré pour capter le son, mais elle ne possède pas de haut-parleur. Vous pouvez donc écouter ce qui se passe, mais pas parler. Pour une communication audio bidirectionnelle, choisissez un modèle avec haut-parleur.

MODE D'EMPLOI P334 REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centré de support en ligne à l'adresse https://support.reolink.com

Assistenza Tecnica

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe Best conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la boîte 34

Introduction de caméra 35

Diagramme de connexion 36

Configurer la caméra 37

Monter la caméra 38

Dépannage 41

Caracteristiques techniques 42

Consignes de sécurité importantes 46

Avis de non-responsabilité 44

Avis de conformité 46

Français

Contenu de la boîte

Caméra dôme Câble Cûtreenelle étanche

Guide de démarrage rapide

Signe de surveillance

lm

Gabarit de perçage des trous de fixation

Paquet de vis

NOTICE: La caméra et les accessoires varient selon les modèles de caméra que vous achetez.

Introduction de caméra

Support

Boîtier métallique

Objectif

LED infrarouges

Capteur de lumière du jour

Micro intégré

Couvercle étanche

Câble réseau

Bouton de réinitialisation

* Appuyez et maintenez pendant 10 secondes pour restaurer les paramètres d'usine.

Port d'alimentation (Optionnel)

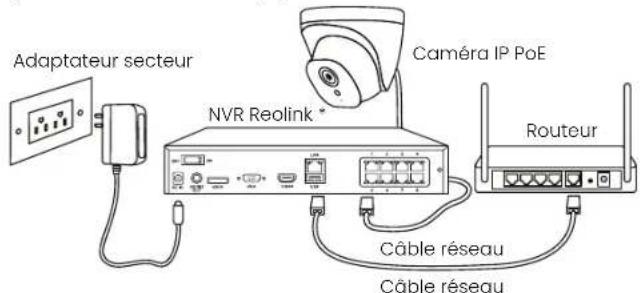

Diagramme de connexion

Avant d'utiliser la caméra, veuillez connecter votre caméra comme indiqué ci-dessous pour terminer la configuration initiale.

1. Connectez la caméra à un NVR Reolink avec un câble Ethernet.

2. Connectez l'NVR à votre routeur et mettez-le sous tension.

NOTICE: La caméra doit être alimentée avec un adaptateur d'alimentation CC 12V ou un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur PoE ou un NVR Reolink (non inclus dans l'emballage).

* Vous pouvez également connecter la caméra à un commutateur PoE ou à un injecteur PoE.

Configurer la caméra

Téléchargez et lancez l'application Reolink ou le logiciel Client, puis suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur smartphone

Scannez le code QR pour télécharger l'application Reolink.

- Sur ordinateur

Chemin de téléchargement du client Reolink: allez à https://reolink.com/fr/ > Assistance > Appli & Client.

Conseils d'installation

- Ne dirigez pas la caméra vers des sources lumineuses.

- N'orientez pas la caméra vers une fenêtre en verre. Cela pourrait entraîner une mauvaise qualité d'image en raison de l'éblouissement de la fenêtre causé par les LED infrarouges, les lumières ambiantes ou les voyants d'état.

- Ne placez pas la caméra dans une zone ombragée et orientez-la vers une zone bien éclairée. Sinon, cela pourrait entraîner une mauvaise qualité d'image. Pour garantir une qualité d'image optimale, les conditions d'éclairage de la caméra et de l'objet à capturer doivent être identiques.

- Pour garantir une meilleure qualité d'image, il est recommandé de nettoyer l'objectif avec un chiffon doux de temps en temps.

- Assurez-vous que les ports d'alimentation ne sont pas directement exposés à l'eau ou à l'humidité et qu'ils ne sont pas bloqués par des saletés ou d'autres éléments.

- Grâce à sa conception étanche, la caméra peut fonctionner correctement dans des conditions telles que la pluie et la neige. Mais cela ne signifie pas que la caméra peut fonctionner sous l'eau.

- N'installez pas la caméra à des endroits où la pluie et la neige peuvent frapper directement l'objectif.

- La caméra peut fonctionner dans des conditions extrêmement froid - jusqu'à -25°C parce qu'elle produit de la chaleur lorsqu'elle est allumée. Vous pouvez allumer la caméra à l'intérieur pendant quelques minutes avant de l'installer à l'extérieur.

Pour séparer la plaque de montage de la caméra dôme, maintenez et appuyez sur le haut de la caméra et tournez dans le sens antihoraire.

Percez des trous selon le gabarit de perçage et vissez la plaque de montage sur les trous au plafond.

NOTICE : Utilisez les ancrages pour cloisons sèches inclus dans le paquet si nécessaire.

Monter la caméra sur la plaque de montage et tournez la caméra dans le sens horaire pour la verrouiller fermement. Si la caméra n'est pas correctement verrouillée, elle peut tomber lorsque vous la tournez dans le sens antihoraire pour régler l'angle de surveillance.

NOTICE : Faites passer le câble dans l'encoche sur la base de montage.

Une fois que la caméra est installée, vous pouvez faire pivoter manuellement le corps de la caméra pour régler l'angle de surveillance de la caméra.

Dépannage

La caméra ne s'allume pas

Si votre caméra ne s'allume pas, essayez les solutions suivantes :

• Assurez-vous que votre caméra est correctement alimentée. La caméra PoE doit être alimentée par un commutateur/injecteur PoE, le NVR Reolink ou un adaptateur secteur 12V.
• Si la caméra est connectée à un périphérique PoE comme indiqué ci-dessus, connectez la caméra à un autre port PoE et vérifiez si la caméra s'allumera.
• Réessayez avec un autre câble Ethernet.

Si cela ne fonctionne pas, veuillez contacter le support Reolink : https://support.reolink.com/

Les LED infrarouges ne fonctionnent pas

Si les LED infrarouges de votre caméra ne fonctionnent plus, veuillez essayer les solutions suivantes :

• Activez les lumières infrarouges sur la page Paramètres de l'appareil via Reolink App/Client.
• Vérifiez si le mode Jour/Nuit est activé et configurez les lumières infrarouges automatiques la nuit sur la page Vue en direct via Reolink App/Client.

- Mettez à jour le micrologiciel de votre caméra vers la dernière version. - Restaurer la caméra aux paramètres d'usine et vérifiez à nouveau les paramètres de la lumière infrarouge.

Si cela ne fonctionne pas, veuillez contacter le support Reolink à l'adresse : https://support.reolink.com/

Échec de la mise à niveau du micrologiciel

Si vous ne parvenez pas à mettre à jour le micrologiciel pour la caméra, essayez les solutions suivantes :

• Vérifiez si le micrologiciel actuel de la caméra est la dernière version.
• Assurez-vous de télécharger le micrologiciel correct à partir du Centre de téléchargement.
• Assurez-vous que votre PC fonctionne sur un réseau stable.

Si cela ne fonctionne pas, veuillez contacter le support Reolink à l'adresse : https://support.reolink.com/

Caracteristiques Techniques

Fonctionnalités du matériel

Vision nocturne: Jusqu'à 10 m (33 ft) Mode jour/nuit : Commutation automatique

Général

Température de fonctionnement : -10°C à 55°C (14°Fà 131°F)

Humidité de fonctionnement : 10%-90%

Résistance aux intempéries : Etanchéité certifiée IP67

Pour plus d'informations, visitez :

Consignes de sécurité importantes

Veuillez lire attentivement les instructions avant d'utiliser l'appareil.

1. Remplacez les accessoires uniquement par des accessoires de même type ou de type équivalent recommandés par Reolink.
2. N'utilisez pas l'appareil dans un environnement où la température dépasse la plage recommandée.
3. N'utilisez pas l'appareil dans un environnement où l'humidité dépasse la plage recommandée.
4. N'essayez pas de démonter, de réparer ou de modifier l'appareil vous-même.
5. Respectez toujours les lois et réglementations locales en matière de sécurité lors de l'utilisation de l'appareil.
6. L'appareil renferme (ou est livré avec) de petits composants, de petits éléments en plastique et d'autres petites pièces qui peuvent présenter des risques d'étouffement. Gardez l'appareil et ses accessoires hors de portée des enfants. Consultez immédiatement un médecin en cas

d'ingestion de petites pièces.

1. L'appareil renferme (ou est livré avec) des câbles ou des cordons qui peuvent présenter des risques d'étranglement. Gardez l'appareil et ses accessoires hors de portée des enfants.

Avis de non-responsabilité

En vertu de la loi applicable et conformément à ses dispositions, ce document et le produit décrit, avec son matériel, ses logiciels, ses microprogrammes et ses services, sont fournis en l'état et selon leur disponibilité, avec tous les défauts et sans aucune garantie de quelque nature que ce soit. Reolink décline toute garantie, formelle ou implicite, y compris, mais sans s'y limiter, les garanties de qualité marchande, de qualité satisfaisante, d'adéquation à un usage particulier, d'exactitude et de non-violation des droits des tiers. En aucun cas Reolink, ses administrateurs, dirigeants, employés ou agents ne pourront être tenus responsables de dommages spéciaux, consécutifs, accessoires ou indirects, y compris, mais sans s'y limiter, les dommages liés à la perte de bénéfices commerciaux, à l'interruption des activités ou à la perte de données ou de documentation, en rapport avec l'utilisation de ce produit, même si Reolink a été informé de l'éventualité de tels dommages.

En vertu de la loi applicable et conformément à ses dispositions, vous utilisez les produits et services de Reolink à vos risques et périls

et vous assumez tous les risques liés à l'accès à l'internet. Reolink n'assume aucune responsabilité en cas de fonctionnement anormal, d'atteinte à la vie privée ou d'autres dommages résultant de cyberattaques, d'attaques de pirates informatiques, de détections de virus ou d'autres risques liés à la sécurité de l'internet. Toutefois, Reolink fournira une assistance technique en temps utile si nécessaire.

Les lois et réglementations relatives à ce produit varient selon les juridictions. Veuillez vérifier toutes les lois et réglementations pertinentes dans votre juridiction avant d'utiliser ce produit afin de vous assurer que votre utilisation est conforme à la loi et à la réglementation applicables. Pendant l'utilisation du produit, vous devez vous conformer aux lois et réglementations locales en vigueur. Reolink n'est pas responsable de toute utilisation illégale ou inappropriée et de ses conséquences. Reolink n'est pas responsable en cas d'utilisation de ce produit à des fins illégitimes, telles que la violation de droits de tiers, le traitement médical, l'équipement de sécurité ou d'autres situations où la défaillance du produit pourrait entraîner la mort ou des blessures, ou à des fins d'armes de destruction massive, d'armes chimiques et biologiques, d'explosion nucléaire et de toute utilisation dangereuse de l'énergie nucléaire ou à des fins anti-humanitaires. En cas de conflit entre le présent manuel et la législation applicable, cette dernière prévaut.

Avis de Conformité

Déclarations de conformité ISED

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE DÉCLARATION DE CONFORMITÉ SIMPLIFIÉE POUR L'UE ET LE ROYAUME-UNI

Par la présente, REOLINK INNOVATION LIMITED déclare que le type d'équipement [référez-vous à la couverture des instructions opérationnelles] est conforme à la directive 2014/30/UE. Le texte intégral de la déclaration de conformité UE et UK est disponible à l'adresse suivante : https://support.reolink.com/hc/en-us/articles/36788378727065/.

Élimination correcte de ce produit

Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans l'ensemble de l'UE. Pour éviter que l'élimination incontrôlée des déchets ne nuise à l'environnement ou à la santé humaine, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, veuillez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Il pourra prendre en charge ce produit pour le recycler dans le respect de l'environnement.

Garantie limitée

Ce produit est couvert par une garantie limitée de 2 ans valable uniquement s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/.

REMARQUE : Nous espérons que vous apprécierez votre nouvel achat. Mais si ce produit ne vous satisfait pas et que vous souhaitez le renvoyer, nous vous conseillons vivement de réinitialiser la caméra avec les paramètres d'usine par défaut et de retirer la carte SD insérée avant de la renvoyer.

Conditions d'utilisation et protection de la vie privée

L'utilisation du produit est soumise à l'acceptation des conditions d'utilisation et de la politique de confidentialité de reolink.com.

Conditions d'utilisation

En utilisant le logiciel installé sur le produit Reolink, vous acceptez les conditions générales qui vous lient à Reolink. Pour en savoir plus : https://reolink.com/terms-conditions/

Support Technique

Si vous avez besoin d'une aide technique, veuillez consulter notre site d'assistance officiel et contactez notre équipe d'assistance avant de renvoyer les produits, https://support.reolink.com.

Mentions légales sur les marques déposées

« Reolink », ses marques déposées et ses logos sont la propriété de Reolink. Les autres marques déposées et logos mentionnés appartiennent à leurs propriétaires respectifs.
